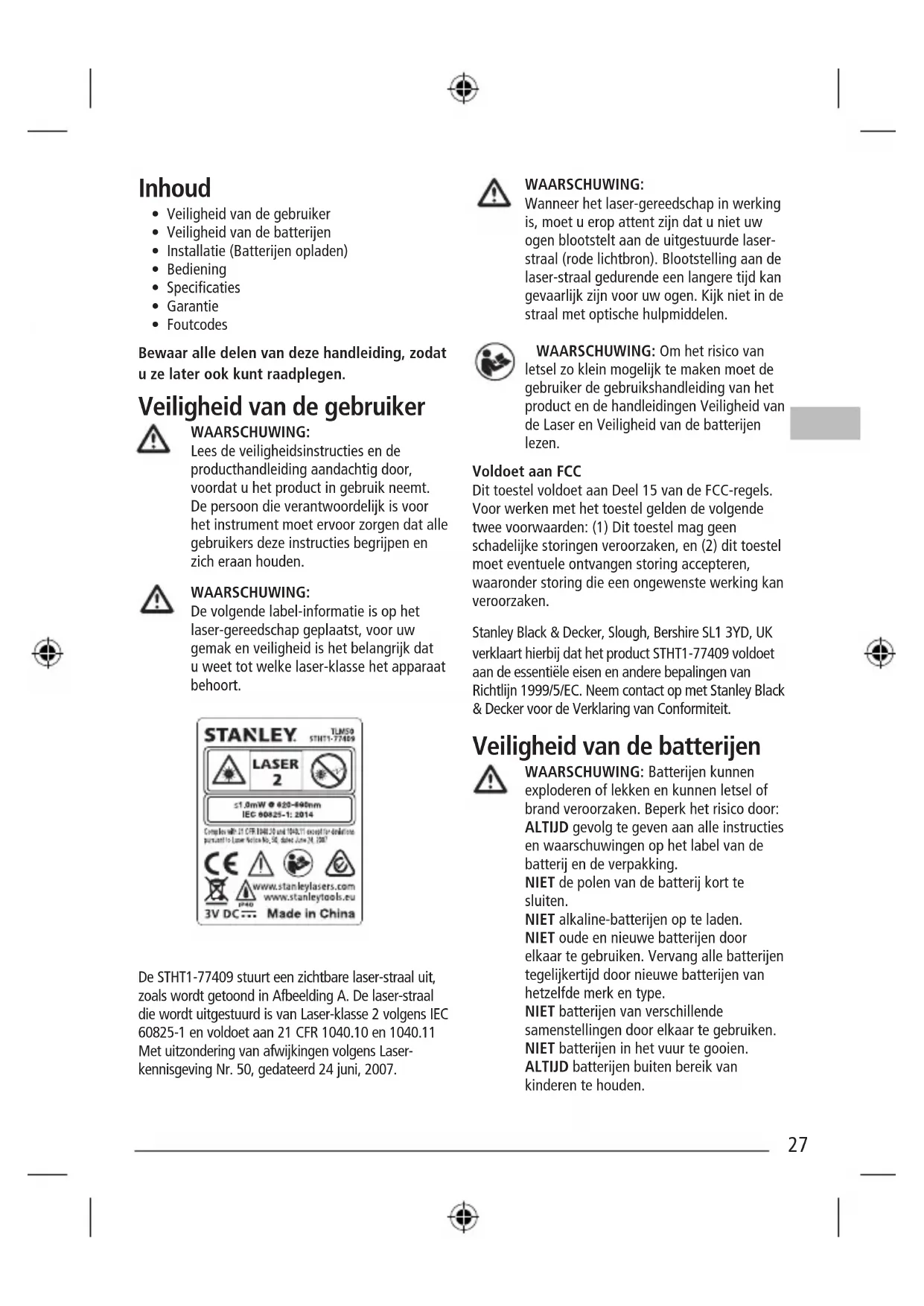

GEBRUIKSAANWIJZING TLM50 STANLEY

• Veiligheid van de gebruiker

• Veiligheid van de batteren

• Foutcodes Bewaar alle delen van deze handleiding, zodat u ze later ook kunt raadplegen. Veiligheid van de gebruiker WAARSCHUWING: Lees de veiligheidsinstructies en de producthandleiding aandachtig door, voordat u het product in gebruik neemt. De persoon die verantwoordelk is voor het instrument moet ervoor zorgen dat alle gebruikers deze instructies begrpen en zich eraan houden. WAARSCHUWING: De volgende label-informatie is op het laser-gereedschap geplaatst, voor uw gemak en veiligheid is het belangrk dat u weet tot welke laser-klasse het apparaat behoort. De STHT1-77409 stuurt een zichtbare laser-straal uit, zoals wordt getoond in Afbeelding A. De laser-straal die wordt uitgestuurd is van Laser-klasse 2 volgens IEC 60825-1 en voldoet aan 21 CFR 1040.10 en 1040.11 Met uitzondering van afwijkingen volgens Laser- kennisgeving Nr. 50, gedateerd 24 juni, 2007. WAARSCHUWING: Wanneer het laser-gereedschap in werking is, moet u erop attent zijn dat u niet uw ogen blootstelt aan de uitgestuurde laser- straal (rode lichtbron). Blootstelling aan de laser-straal gedurende een langere tijd kan gevaarlijk zijn voor uw ogen. Kijk niet in de straal met optische hulpmiddelen. WAARSCHUWING: Om het risico van letsel zo klein mogelk te maken moet de gebruiker de gebruikshandleiding van het product en de handleidingen Veiligheid van de Laser en Veiligheid van de batteren lezen. Voldoet aan FCC Dit toestel voldoet aan Deel 15 van de FCC-regels. Voor werken met het toestel gelden de volgende twee voorwaarden: (1) Dit toestel mag geen schadelke storingen veroorzaken, en (2) dit toestel moet eventuele ontvangen storing accepteren, waaronder storing die een ongewenste werking kan veroorzaken. Stanley Black & Decker, Slough, Bershire SL1 3YD, UK verklaart hierbij dat het product STHT1-77409 voldoet aan de essentiële eisen en andere bepalingen van Richtlijn 1999/5/EC. Neem contact op met Stanley Black & Decker voor de Verklaring van Conformiteit. Veiligheid van de batterijen WAARSCHUWING: Batteren kunnen exploderen of lekken en kunnen letsel of brand veroorzaken. Beperk het risico door: ALTD gevolg te geven aan alle instructies en waarschuwingen op het label van de batter en de verpakking. NIET de polen van de batter kort te sluiten. NIET alkaline-batteren op te laden. NIET oude en nieuwe batteren door elkaar te gebruiken. Vervang alle batteren tegelkertd door nieuwe batteren van hetzelfde merk en type. NIET batteren van verschillende samenstellingen door elkaar te gebruiken. NIET batteren in het vuur te gooien. ALTD batteren buiten bereik van kinderen te houden. 27ALTD batteren uit te nemen als het toestel enkele maanden lang niet zal worden gebruikt. OPMERKING: Let erop dat de aanbevolen batteren worden gebruikt. OPMERKING: Let erop dat de batteren op de juiste manier, volgens de juiste polariteit worden ingezet. Installatie (Batterijen opladen)

Kijk waar zich de vergrendeling van het batterijenvak aan de achterzijde van het gereedschap bevindt (Afbeelding B #2).

Trek met uw vinger de vergrendeling omlaag en ontgrendel en verwijder het batterijenklepje (Afbeelding C #1).

Plaats twee AAA-batterijen, en let er daarbij op dat u de - en + zijden van elke batterij plaatst zoals wordt aangeduid binnen in het batterijenvak (Afbeelding C #2).

Schuif de pennen aan de onderzijde van het batterijenklepje in de uitsparingen in het batterijenvak (Afbeelding C #3), en duw het klepje omlaag tot het op z’n plaats klikt. Wanneer het gereedschap is ingeschakeld (ON), wordt het laadniveau van de batterijen weergegeven in het display-venster (Afbeelding E #1). Bediening

U kunt de afstand tot een wand meten door de laser aan de bovenzijde van het gereedschap (Afbeelding A #1) op de wand te richten (Afbeelding D #1).

Klik (Afbeelding A #3) als u de laser-punt op de wand wilt weergeven (Afbeelding D #1) en meet de afstand van de onderzijde van het gereedschap tot de wand (Afbeelding D #2).

Bekijk aan de onderzijde van het display-venster (Afbeelding A #2) de actuele meting (Afbeelding E #3), die blijft veranderen wanneer u het gereedschap verplaatst (in de stand Ononderbroken meten).

Wanneer u de onderzijde van het gereedschap op de juiste afstand van de wand plaatst, klik dan op en leg de actuele meting vast in het display-venster (Afbeelding E #3). Een andere meeteenheid kiezen Wanneer de actuele meting is vastgelegd, kunt u de meeteenheid veranderen van decimale voeten (6,21 ft) in fractionele voeten (6'02" 9/16), fractionele voeten in meters (1,894 m), meters in inches (74 9/16 in), of inches in decimale voeten. U kunt een andere meeteenheid kiezen door in te drukken en ingedrukt te houden tot u de meting ziet veranderen (2 - 3 seconden). OPMERKING: Als u ook nadat de meeteenheid is veranderd ingedrukt blijft houden, wordt het gereedschap uitgeschakeld. Opnieuw meten Klik op als u een nieuwe meting moet uitvoeren.

• De vorige meting (Afbeelding E #2) verschijnt boven de nieuwe actuele meting (Afbeelding E #3).

• Wanneer u zover bent dat u de nieuwe actuele meting wilt vastleggen, klik dan op

Het gereedschap uitschakelen U kunt het gereedschap op deze manieren uitschakelen:

indrukken en gedurende 4 seconden ingedrukt houden (tot het display-venster wordt gewist).

• Als u het gereedschap 180 seconden lang niet gebruikt, schakelt het zichzelf uit.

28Specificaties STHT1-77409 Bereik 17,5 cm tot 15 m Meetnauwkeurigheid* Typisch ± 3,0 mm* Resolutie 1 mm Laser-klasse: Klasse 2 (IEC/EN60825-1: 2014) Laser-golengte 620 - 690 nm, Vermogen < 1mW Automatische uitschakeling na 180 s Levensduur van de batteren (2 x AAA) Tot 3000 metingen Afmeting (H x D x B) 115 x 44 x 25 mm Gewicht (met batteren) 100 g Bereik opslagtemperatuur -10° C ~ +60 C Bereik bedrfstemperatuur 0° C ~ +40° C

Meetnauwkeurigheid is afhankelijk van de actuele omstandigheden:

• Onder gunstige omstandigheden (goed richtoppervlak en kamertemperatuur) tot 10 m.

• Onder ongunstige omstandigheden (helder zonlicht, een zeer zwakke reecterend richtoppervlak, of grote temperatuurschommelingen) kan de fout toenemen met ± 0,25 mm/m voor afstanden van meer dan 10 m. Garantie STANLEY geeft garantie op het product voor een periode van twee (2) jaar op fouten in materiaal en uitvoering. Deze BEPERKTE GARANTIE geldt niet voor producten die op onjuiste wijze zijn gebruikt, slecht zijn behandeld, zijn gewijzigd of gerepareerd. Bel 866-786-5924 voor meer informatie of instructies voor retourzending. Tenzij anders wordt vermeld zal STANLEY kosteloos een STANLEY-product, dat niet goed blijkt te werken, repareren inclusief de kosten van onderdelen en arbeidskosten, of zal, ter beoordeling van STANLEY, dergelijk gereedschap vervangen of de aankoopprijs restitueren, minus het bedrag voor afschrijving, in ruil voor het niet goed werkende gereedschap. DEZE BEPERKTE GARANTIE SLUIT IEDERE VERGOEDING VOOR INCIDENTELE SCHADE OF VERGOEDING VAN GEVOLGSCHADE UIT. Sommige staten staan de uitsluiting of beperking van schadevergoeding voor incidentele schade of vergoeding van gevolgschade niet toe, dus deze beperkingen zullen misschien niet voor u gelden. Deze BEPERKTE LEVENSLANGE GARANTIE geeft u specifieke wettelijke rechten die van staat tot staat kunnen variëren. In aanvulling op de garantie geldt voor STANLEY Lasers: Een garantie Geld Terug Binnen 30 dagen. Als u om welke reden dan ook niet volledig tevreden bent met de prestaties van de STANLEY Laser, kunt u het gereedschap binnen 30 dagen na de datum van aankoop retour zenden met een aankoopbewijs, en ontvangt u de aankoopprijs volledig terug. BELANGRIJKE OPMERKING: De klant is verantwoordelijk voor het juiste gebruik en de juiste behandeling van het instrument. Bovendien is de klant volledig verantwoordelijk voor het van tijd tot tijd controleren van de nauwkeurigheid van de laser-unit, en daarom voor de kalibratie van het instrument. Kalibratie en de juiste behandeling vallen niet onder de garantie. 29Foutcodes Code Beschrving Juiste handeling --- Ontvangen signaal te zwak of meettd te lang Gebruik een richtplaat of kies een ander richtoppervlak. --- Ontvangen signaal te krachtig Het richtoppervlak reecteert te veel Gebruik een richtplaat of kies een ander richtoppervlak. --- Teveel licht in de achtergrond Verminder het ligt in de achtergrond op het richtgebied. --- Laser-straal onderbroken Verwder obstakels uit het pad van de laser-straal en herhaal de meting. --- Batteren hebben onvoldoende vermogen Vervang de twee AAA-batteren. 301 Temperatuur te hoog Laat het gereedschap afkoelen tot een temperatuur binnen het opgegeven bedrfs temperatuur bereik. Temperatuur te laag Laat het gereedschap opwarmen tot een temperatuur binnen het opgegeven bedrfs temperatuur bereik. 401 Hardware-fout Schakel het gereedschap enkele malen in en uit. Als de hardware-fout blft bestaan, breng het gereedschap dan terug naar een Servicecentrum of distributeur.
