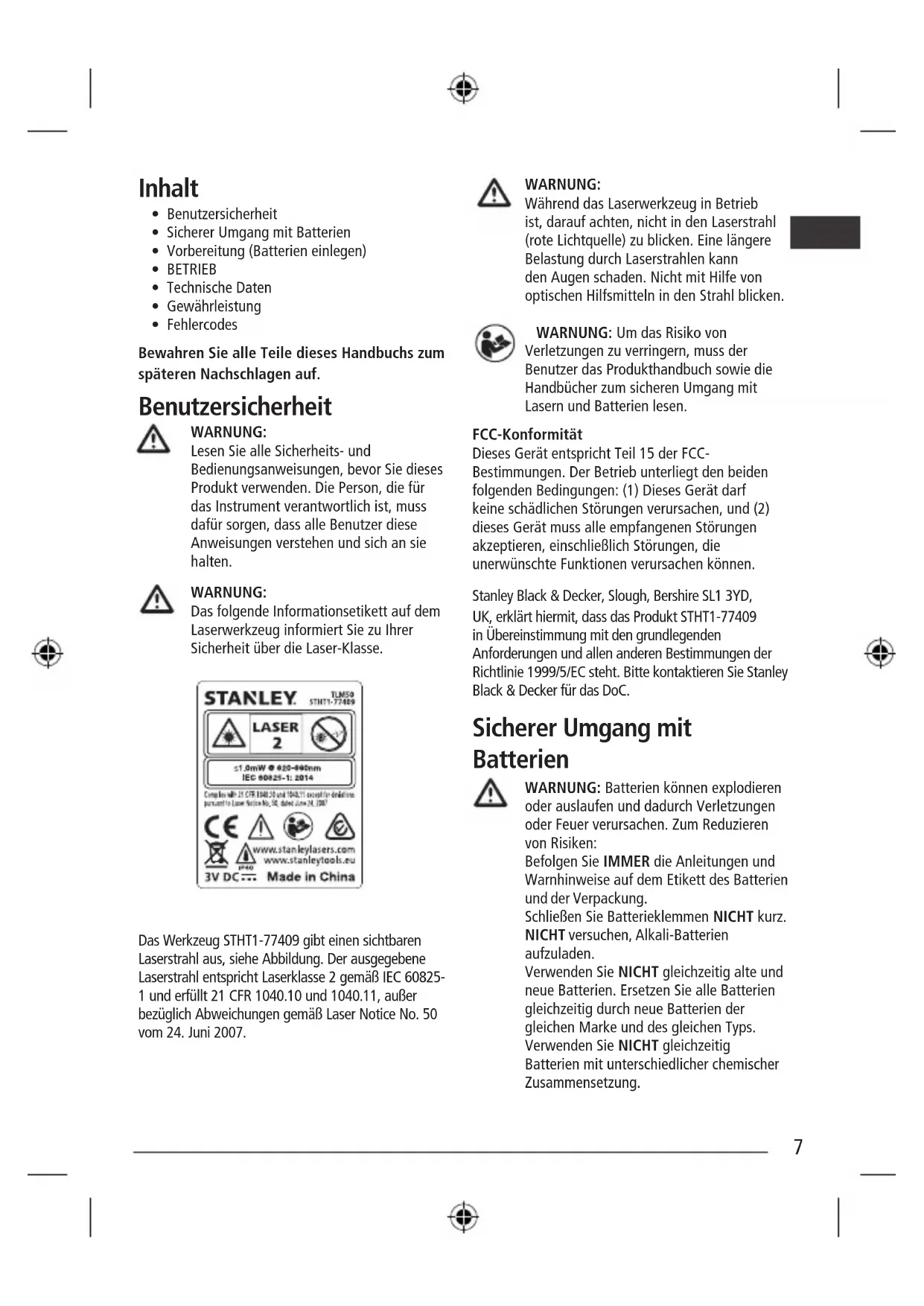

BEDIENUNGSANLEITUNG TLM50 STANLEY
- Benutzersicherheit
- Sicherer Umgang mit Batterien
• Vorbereitung (Batterien einlegen)
• BETRIEB
- Technische Daten
- Gewährleistung
- Fehlercodes
Bewahren Sie alle Teile dieses Handbuchs zum späteren Nachschlagen auf.
Benutzersicherheit
WARNUNG:
Lesen Sie alle Sicherheits- und Bedienungsanweisungen, bevor Sie dieses Produkt verwenden. Die Person, die für das Instrument verantwortlich ist, muss dafür sorgen, dass alle Benutzer diese Anweisungen verstehen und sich an sie halten.
WARNUNG:

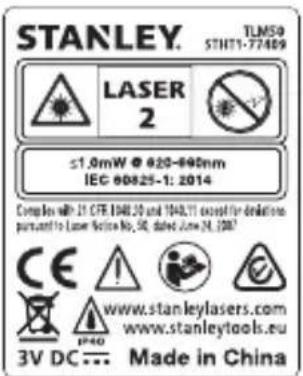

Das folgende Informationsetikett auf dem Laserwerkzeug informiert Sie zu Ihrer Sicherheit über die Laser-Klasse.
Das Werkzeug STHT1-77409 gibt einen sichtbaren Laserstrahl aus, siehe Abbildung. Der ausgegebene Laserstrahl entspricht Laserklasse 2 gemäß IEC 60825-1 und erfüllt 21 CFR 1040.10 und 1040.11, außer bezüglich Abweichungen gemäß Laser Notice No. 50 vom 24. Juni 2007.
WARNUNG:
Während das Laserwerkzeug in Betrieb ist, darauf achten, nicht in den Laserstrahl (rote Lichtquelle) zu blicken. Eine längere Belastung durch Laserstrahlen kann den Augen schaden. Nicht mit Hilfe von optischen Hilfsmitteln in den Strahl blicken.
WARNUNG: Um das Risiko von Verletzungen zu verringern, muss der Benutzer das Produkthandbuch sowie die Handbücher zum sicheren Umgang mit Lasern und Batterien lesen.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den beiden folgenden Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen, und (2) dieses Gerät muss alle empfangenen Störungen akzeptieren, einschließlich Störungen, die unerwünschte Funktionen verursachen können.
Stanley Black & Decker, Slough, Berkshire SL1 3YD, UK, erklärt hiermit, dass das Produkt STHT1-77409 in Übereinstimmung mit den grundlegenden Anforderungen und allen anderen Bestimmungen der Richtlinie 1999/5/EC steht. Bitte kontaktieren Sie Stanley Black & Decker für das DoC.
Sicherer Umgang mit Batterien
WARNUNG: Batterien können explodieren oder auslaufen und dadurch Verletzungen oder Feuer verursachen. Zum Reduzieren von Risiken:
Befolgen Sie IMMER die Anleitungen und Warnhinweise auf dem Etikett des Batterien und der Verpackung.
Schließen Sie Batterieklemmen NICHT kurz.
NICHT versuchen, Alkali-Batterien aufzuladen.
Verwenden Sie NICHT gleichzeitig alte und neue Batterien. Ersetzen Sie alle Batterien gleichzeitig durch neue Batterien der gleichen Marke und des gleichen Typs.
Verwenden Sie NICHT gleichzeitig Batterien mit unterschiedlicher chemischer Zusammensetzung.
Entsorgen Sie Batterien NICHT im Feuer. Halten Sie Kinder IMMER von Batterien fern.
Entfernen Sie IMMER die Batterien, wenn ein Gerät mehrere Monate nicht gebraucht wird.
HINWEIS: Stellen Sie sicher, dass die empfohlenen Batterien verwendet werden.
HINWEIS: Stellen Sie sicher, dass die Batterien richtig herum, d.h. mit der richtigen Polarität eingesetzt sind.
Vorbereitung (Batterien einlegen)
- Die Batteriefachsicherung befindet sich an der Rückseite des Werkzeugs (Abbildung B #2).
- Ziehen Sie die Sicherung mit dem Finger nach unten, um das Batteriefach zu öffnen, und entfernen Sie die Abdeckung (Abbildung C #1).
- Legen Sie zwei AAA-Batterien ein und stellen Sie dabei sicher, dass die mit - und + gekennzeichneten Enden jeder Batterie richtig herum im Batteriefach liegen (Abbildung C #2).
- Schieben Sie die Stifte unten an der Batterieabdeckung in die Kerben im Batteriefach (Abbildung C #3) und drücken Sie die Abdeckung nach unten, bis sie einrastet.
Wenn das Werkzeug eingeschaltet ist, wird auf dem Display der Batteriestand angezeigt (Abbildung E #1).
BETRIEB
- Richten Sie den Laser oben am Werkzeug (Abbildung A #1) auf die Wand, zu der Sie den Abstand messen wollen (Abbildung D #1).
- Klicken Sie auf 📄 (Abbildung A #3), um an der Wand einen Laserpunkt anzuzeigen (Abbildung D #1) und den Abstand von der Unterseite des Werkzeugs bis zur Wand zu messen (Abbildung D #2).
-
Am unteren Display-Rand (Abbildung A #2) sehen Sie den aktuellen Messwert (Abbildung E #3), der sich ständig verändert, wenn Sie das Werkzeug bewegen (im Dauermessmodus).
-
Wenn die Unterseite des Werkzeugs im richtigen Abstand zur Wand positioniert ist, klicken Sie auf 🔒 damit der aktuelle Messwert auf dem Display angezeigt wird (Abbildung E #3).
Ändern der Maßeinheit
Wenn der aktuelle Messwert erfasst wurde, können Sie die Maßeinheit ändern: von Dezimal-Fuß (6,21 ft) zu einem Fuß-Wert als Bruch (6'02" 9/16), ein Fuß-Wert als Bruch zu Meter (1,894 m), Meter zu Zoll (74 9/16 in) oder Zoll zu Dezimal-Fuß.
Zum Ändern der Maßeinheit halten Sie 🚠️ gedrückt, bis Sie sehen, dass sich der Messwert ändert (2-3 Sekunden).
HINWEIS: Wenn Sie 🚠 nach der Änderung des Messwerts weiterhin gedrückt halten, wird das Werkzeug ausgeschaltet.
Erneutes Messen
Wenn Sie eine neue Messung vornehmen müssen, klicken Sie auf
- Die vorheriger Messung (Abbildung E #2) wird über dem neu gemessenen Wert angezeigt (Abbildung E #3).
- Wenn Sie für die neue Messung bereit sind, klicken Sie auf
Ausschalten des Werkzeugs
Das Werkzeug kann auf einer der folgenden Weisen ausgeschaltet werden:
- Halten Sie 4 Sekunden lang gedrückt (bis das Display nichts mehr anzeigt).
- Wenn Sie das Werkzeug 180 Sekunden lang nicht verwenden, wird es automatisch ausgeschaltet.
Technische Daten
| STHT1-77409 |
| Reichweite 17,5cm bis 15m (7in bis 50ft) |
| Messgenauigkeit* Typisch ± 3,0mm (± 1/8in)* |
| Auflösung 1mm (1/16in) | |
| Laserklasse: Klasse 2 (IEC/EN60825-1: 2014) |
| Laser-Wellenlänge 620-690nm, Leistung < 1mW |
| Automatische Abschaltung Nach 180s |
| Batteriebetriebszeit (2 x AAA) Bis zu 3000 Messungen |
| Abmessungen (H x T x B) 115 x 44 x 25mm (4,68 x 1,73 x 1,10in) |
| Gewicht (mit Batterien) | 100g (3,21oz) |
| Lagertemperaturbereich | -10°C ~ +60°C (14°F ~ 140°F) |
| Betriebstemperaturbereich | 0°C ~ +40°C (32°F ~ 104°F) |
| *Die Messgenauigkeit hängt von den aktuellen Bedingungen ab:Unter günstigen Bedingungen (gute Zieloberfläche und Raumtemperatur) bis zu 10m (33ft).Unter ungünstigen Bedingungen (helles Sonnenlicht, eine sehr wenig reflektierende Zieloberfläche oder große Temperaturschwankungen) kann der Fehler bei Entfernungen über 10m (33ft) um ± 0,25 mm/m (± 0,003 in/ft) höher liegen. |
Gewährleistung
STANLEY gibt für dieses Produkt für einen Zeitraum von (2) Jahren eine Garantie bei Mängeln in Material und Verarbeitung. Diese BESCHRÄNKTE GARANTIE gilt nicht für Produkte, die unsachgemäß verwendet, missbraucht, geändert oder repariert wurden. Unter der Telefonnummer 866-786-5924 erhalten Sie weitere Informationen oder Hinweise zur Rückgabe. Wenn nicht anders angegeben, wird STANLEY kostenlos jedes STANLEY-Produkt reparieren, das für fehlerhaft befunden wird, einschließlich der Teile und Arbeitskosten, oder solche defekten Werkzeuge werden nach STANLEYS Ermessen ersetzt oder der Kaufpreis wird, abzüglich des Abnutzungswerts, erstattet. DIESE BESCHRÄNKTE GARANTIE SCHLIESST JEGLICHE NEBEN- ODER FOLGESCHÄDEN AUS. Einige Staaten erlauben den Ausschluss oder die Einschränkung von zufälligen oder Folgeschäden nicht, so dass diese Einschränkungen unter Umständen nicht für Sie gelten. Diese BESCHRÄNKTE LEBENSLANGE GARANTIE gibt Ihnen bestimmte gesetzliche Rechte, die von Staat zu Staat variieren können. Neben der Garantie werden STANLEY Laser durch Folgendes abgedeckt: 30-Tage Geld-zurück-Garantie. Wenn Sie mit der Leistung Ihres STANLEY Lasers aus irgendeinem Grund nicht ganz zufrieden sind, können Sie ihn innerhalb von 30 Tagen ab dem Kaufdatum zusammen mit dem Kaufbeleg zurückgeben und erhalten eine vollständige Rückerstattung.
WICHTIGE ANMERKUNG: Der Kunde ist für die korrekte Verwendung und Pflege des Instruments verantwortlich. Darüber hinaus ist der Kunde vollständig für die regelmäßige Überprüfung der Genauigkeit der Lasereinheit und somit für die Kalibrierung des Instruments verantwortlich.
Kalibrierung und Wartung werden nicht durch die Garantie abgedeckt.
Fehlercodes
| Code | Beschreibung Korrekturmaßnahme | |
| --- Das | empfangene Signal ist zu schwach oder die Messung dauert zu lange | Verwenden Sie eine Zieltafel oder ändern Sie die Zielfläche. |
| --- Das | empfangene Signal ist zu stark | Das Ziel reflektiert zu stark. Verwenden Sie eine Zieltafel oder ändern Sie die Zielfläche. |
| --- Zu | starkeHintergrundbeleuchtung | Reduzieren Sie die Hintergrundbeleuchtung auf den Zielbereich. |
| --- Laserstrahl ist unterbrochen Entfernen | Sie alle Hindernisse auf der Bahn des Laserstrahls und wiederholen Sie die Messung. |
| --- Batteriestand zu niedrig Ersetzen Sie | die beiden AAA-Batterien. |
| 301 | Temperatur zu hoch Lassen Sie das | Werkzeug auf eine Temperatur abkühlen, die innerhalb des angegebenen Betriebstemperaturbereichs liegt. |
| Temperatur zu niedrig Lassen Sie | das Werkzeug auf eine Temperatur aufwärmen, die innerhalb des angegebenen Betriebstemperaturbereichs liegt. |
| 401 | Hardware-Fehler Schalten Sie das | Werkzeug mehrmals ein und aus. Wenn der Hardware-Fehler weiterhin besteht, wenden Sie sich an ein Kundendienstzentrum oder einen Händler. |
