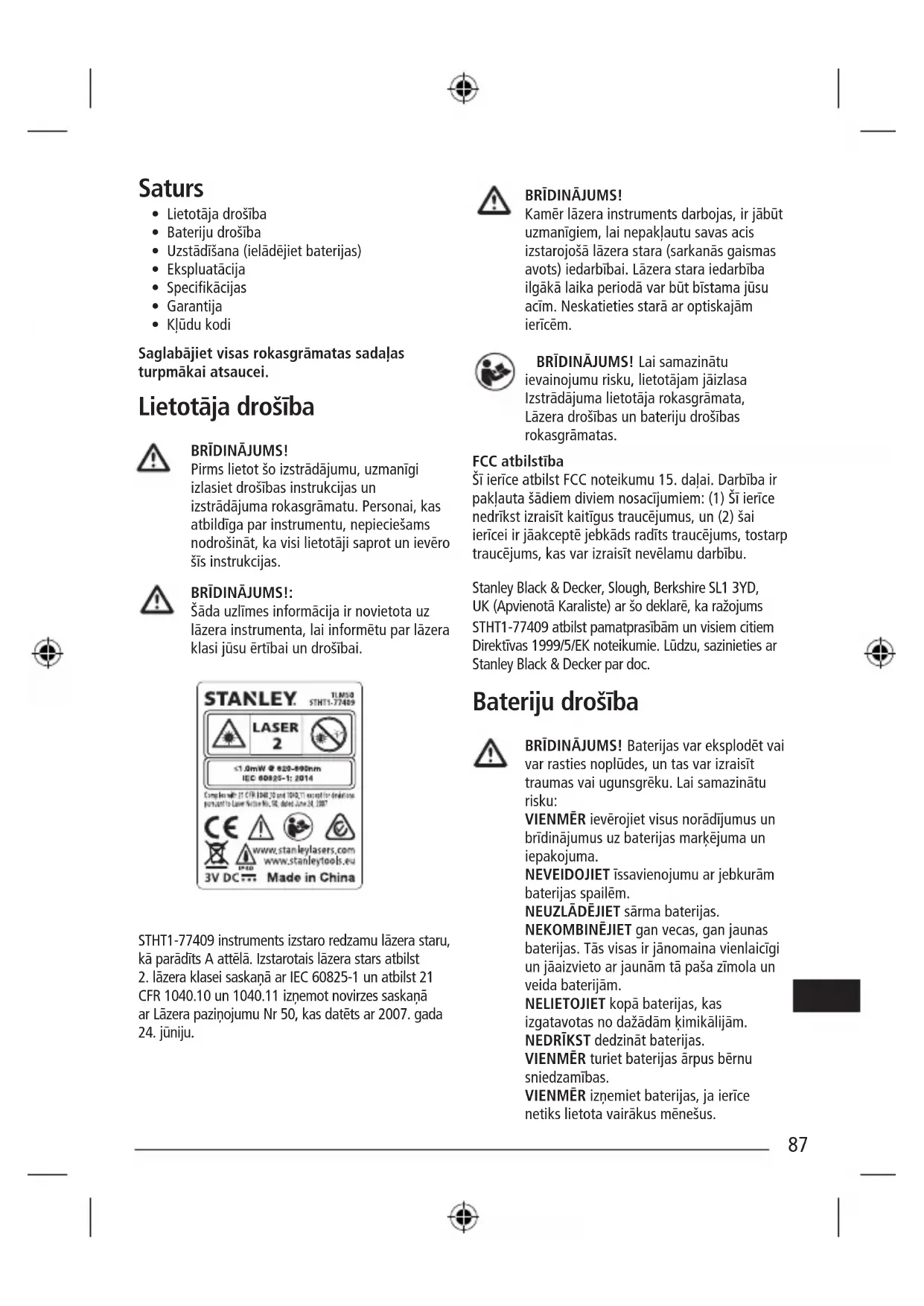

LIETOŠANAS INSTRUKCIJA TLM50 STANLEY
- Lietotāja drošība
- Bateriju drošība
• Uzstādīšana (ielādējiet baterijas)
- Ekspluatācija
- Specifikācijas
- Garantija
- Klūdu kodi
Saglabājiet visas rokasgrāmatas sadaļas turpmākai atsaucei.
Lietotāja drošība
BRĪDINĀJUMS!
Pirms lietot šo izstrādājumu, uzmanīgi izlasiet drošības instrukcijas un izstrādājuma rokasgrāmatu. Personai, kas atbildīga par instrumentu, nepieciešams nodrošināt, ka visi lietotāji saprot un ievēro šīs instrukcijas.
BRĪDINĀJUMS!:
Šāda uzlīmes informācija ir novietota uz lāzera instrumenta, lai informētu par lāzera klasi jūsu ērtībai un drošībai.
STHT1-77409 instruments izstaro redzamu lāzera staru, kā parādīts A attēlā. Izstarotais lāzera stars atbilst 2. lāzera klasei saskaṇā ar IEC 60825-1 un atbilst 21 CFR 1040.10 un 1040.11 izņemot novirzes saskaṇā ar Lāzera paziņojumu Nr 50, kas datēts ar 2007. gada 24. jūniju.
BRĪDINĀJUMS!
Kamēr lāzera instruments darbojas, ir jābūt uzmanīgiem, lai nepakļautu savas acis izstarojošā lāzera stara (sarkanās gaismas avots) iedarbībai. Lāzera stara iedarbība ilgākā laika periodā var būt bīstama jūsu acīm. Neskatieties starā ar optiskajām ierīcēm.
BRĪDINĀJUMS! Lai samazinātu ievainojumu risku, lietotājam jāizlasa Izstrādājuma lietotāja rokasgrāmata, Lāzera drošības un bateriju drošības rokasgrāmatas.
FCC atbilstība
Šī ierīce atbilst FCC noteikumu 15. dalai. Darbība ir pakļauta šādiem diviem nosacījumiem: (1) Šī ierīce nedrīkst izraisīt kaitīgus traucējumus, un (2) šai ierīcei ir jāakceptē jebkāds radīts traucējums, tostarp traucējums, kas var izraisīt nevēlamu darbību.
Stanley Black & Decker, Slough, Berkshire SL1 3YD, UK (Apvienotā Karaliste) ar šo deklarē, ka ražojums STHT1-77409 atbilst pamatprasībām un visiem citiem Direktīvas 1999/5/EK noteikumie. Lūdzu, sazinieties ar Stanley Black & Decker par doc.
Bateriju drošība
BRĪDINĀJUMS! Baterijas var eksplodēt vai var rasties noplūdes, un tas var izraisīt traumas vai ugunsgrēku. Lai samazinātu risku:
VIENMËR ievërojiet visus norādijumus un brīdinājumus uz baterijas markējuma un iepakojuma.
NEVEIDOJIET ëssavienojumu ar jebkurām baterijas spailēm.
NEUZLĀDĒJIET sārma baterijas.
NEKOMBINEJIET gan vecas, gan jaunas baterijas. Tās visas ir jānomaina vienlaicīgi un jāaizvieto ar jaunām tā paša zīmola un veida baterijām.
NELIETOJIET kopā baterijas, kas izgatavotas no dažādām kimikālijām.
NEDRĪKST dedzināt baterijas.
VIENMËR turiet baterijas ̄arpus bërnu sniedzamības.
VIENMËR iznemiet baterijas, ja ierīce netiks lietota vairākus mēnešus.
PIEZIME. Pārliecinieties, ka tiek izmantotas ieteiktās baterijas.
PIEZIME. Pārliecinieties, ka baterijas ir ievietotas pareizi, ievērtējot pareizu polaritāti.
lestatišana (ievietojiet baterijas)
- Atrodiet baterijas nodalijuma aizbīdni instrumenta aizmugurē (B attēls #2).
- Izmantojot savu pirkstu, pavelciet aizbīdni uz leju, lai atblokētu, un noņemiet bateriju lūku (C attēls #1).
- Ievietojiet divas AAA baterijas, pārliecinoties, ka simboli - un+ katra baterijas galā ir ievietoti tā, kā atzīmēts bateriju nodalījumā (C attēls nr. 2) iekšpusē.
- lebīdiet bateriju lūkas apakšējās tapas bateriju nodalījuma rievās (C attēls #3) un spiediet lūku uz leju, līdz tā nofiksējas vietā.
Kad instruments ir ieslēgts, baterijas uzlādes līmenis parādās displeja logā (E attēls #1).
Ekspluatācija
- Norādiet ar instrumenta augšpusē novietoto lāzeru (attēls A #1) virzienā uz sienu, līdz kurai ir jāmēra attālums (D attēls #1).
- Noklikškiniet (A attēls #3), lai parādītu lāzera punktu uz sienas (D att #1) un izmēriet attālumu no instrumenta apakšas līdz sienai (D att. #2).
- Displeja loga apakšā (A att. #2), apskatiet pašreizējo mērījumu (E attēls #3), kas mainīsies, pārvietojot instrumentu (režimā Continuous Measure).
- Kad instrumenta apakša ir novietota pareizā attālumā no sienas, noklikškiniet 🚠, lai veiktu pašreizējo mērījumu displeja logā (E attēls nr. 3).
Mērvienību maina
Kad strāvas mērījumi ir veikti, jūs varat mainīt mērvienību no pēdas decimāldaļām (6,21 ft) uz frakcionālo pēdu (6'02" 9/16), no frakcionētās pēdas uz metriem (1,894 m), no metriem uz collām (74 9/16 collas), vai no collām uz pēdas decimāldaļām.
Lai mainītu mērvienību, nospiediet un turiet līdz redzat mērījumu izmaiņas (2-3 sekundes).
PIEZIME. Ja jūs turpināsiet turēt pēc mērijumu izmainu mainas, instruments izslēgsies.
Atkārtota mērīšana
Ja jums ir nepieciešams veikt jaunu mērijumu, noklikškiniet
- lepriekšējais mērījums (E attēls nr. 2) parādādīsies virs jaunā pašreizējā mērījuma (E attēls nr. 3).
- Kad esat gatavs veikt jaunu mērījumu, noklikškiniet
Instrumenta izslēgšana
Instrumentu var izslēgt, izmantojot kādu no šādiem paņēmieniem:
- nospiediet un turiet 4 sekundes (līdz displeja logs tiek notīrīts).
- Ja jums neizmantojat instrumentu 180 sekundes, tas automātiski izslēdzas.
Specifikācijas
| STHT1-77409 |
| Diapazons 17,5 cm līdz 15 m (7 collas līdz 50 pēdām) |
| Mērīšanas precizitāte* Parasti ±3 | 0 mm (±1/8 collas)* |
| Izšķirtspēja 1 mm (1/16 collas) | |
| Lāzera klase: 2. klase (IEC/EN 60825-1: 2014) |
| Lāzera stara viļņu garums 620-690 nm, jauda <1 mW |
| Automātiska strāvas izslēgšana | Pēc 180 s |
| Bateriju darbmūžs (2 x AAA) Līdz | 3000 mērījumiem |
| Izmēri (H x D x W) 115 x 44 x 25 mm (4.68 x 1.73 x 1.10 colla) |
| Svars (ar baterijām) | 100 g (3.21 oz) |
| Uzglabāšanas temperatūra | -10 °C ~ +60 °C (14 °F ~ 140 °F) |
| Darba temperatūras diapazons | 0 °C ~ +40 °C (32 °F ~ 104 °F) |
| *mērīšanas precizitāte ir atkarīga no pašreizējiem apstākliem:Pie labvēligiem apstākliem (laba mērka virsma un telpas un istabas temperatūra) līdz 10 m (33 pēdas).Pienelabvēligiem apstākliem (spilgta saules gaisma, ľoti vāja atspogulojošā mērka virsma, vai lielas temperatūras svārstības), klūda var palielināties par ±0,25 mm/m (±0,003 in/ft) attālumiem virs 10 m (33 ft). |
Garantija
STANLEY šī izstrādājuma garantijas periodā (2) gadi garantē pret materiālu un montāžas defektiem. Šī ierobežotā garantija neattiecas uz instrumentiem, kas ir nepareizi izmantoti, ľaunprātīgi izmantoti, izmainīti vai remontēti. Lai iegūtu papildinformāciju vai atgriešanas norādījumus, lūdzu, zvaniet 866-786-5924. Ja nav norādīts citādi, STANLEY bez maksas salabos, jebkuru STANLEY izstrādājumu, tostarp detaļas ar defektu, vai, pēc Stanley ieskatiem, atlīdzinās darbaspēka izmaksas vai aizstās šādus instrumentus, vai atmaksās pirkuma cenu, kas samazināta par nolietojuma cenu, apmainā pret instrumentu ar defektiem. ŠĪ IEROBEŽOTĀ GARANTIJA IZSLĒDZ VISUS NEJAUŠOS VAI IZRIETOŠOS ZAUDĒJUMUS. Dažas valstis nepieļauj izņēmumus vai ierobežojumus nejaušiem vai izrietošiem bojājumiem, tāpēc šie ierobežojumi var neattiekties uz jums. Šī IEROBEŽOTĀ DARBMŪŽA GARANTIJA dod jums konkrētas juridiskas tiesības, kas var atšķirties dažādās valstīs. Papildus garantijai uz STANLEY lāzeriem attiecas: 30 dienu naudas atgriešanas garantija. Ja jūs neesat pilnīgi apmierināti ar sava STANLEY lāzera veiktspēju kāda iemesla dēļ, jūs varat to atgriezt 30 dienu laikā no iegādes kvītī norādītā datuma, saņemot pilnu kompensāciju.
SVARĪGA PIEZĪME. Klients ir atbildīgs par instrumenta pareizu izmantošanu un kopšanu. Turklāt, clients ir pilnībā atbildīgs par periodisku lāzera iekārtas precizitātes pārbaudi, un, tādējādi, par instrumenta kalibrēšanu.
Garantija.nesedz kalibrēšanu un apkopi.
Klūdu kodi
| Kods Apraksts Korektīvās darbības | |
| --- Samemtais signāls ir pārāk vājš vai mērišanas laiks ir pārāk ilgs | Izmantojiet mērka plāksni vai nomainiet mērka virsmu. |
| --- Samemtais signāls pārāk liels Mērkis ir pārāk atstarojošs. Izmantojiet mērka plāksni vai nomainiet mērka virsmu. |
| --- Pārāk liela fona gaisma Samaziniet fona gaismu mērka zonā. |
| --- Lāzera stars pārtraukts Noņemiet visus šķēršļus lāzera stara ceļā un atkārtojiet mērijumu. |
| --- Izlādējusies Baterija Nomainiet divas | AAA baterijas. |
| 301 Temperatūra pārāk augsta ħauj instrumentam atdzist līdz temperatūrai, kas noteikta sadaļā Darba temperatūras diapazons. |
|
|
| 401 Aparatūras klūda Vairākas reizes ies ēdziet un izslēdziet instrumentu. Ja aparatūras klūda joprojām nav noskaidrota, atgrieziet to servisa centrā vai nododiet izplatītājam. |
