NAUDOJIMO INSTRUKCIJA TLM50 STANLEY

• Maitinimo elementų sauga

• Sąranka (maitinimo elementų įdėjimas)

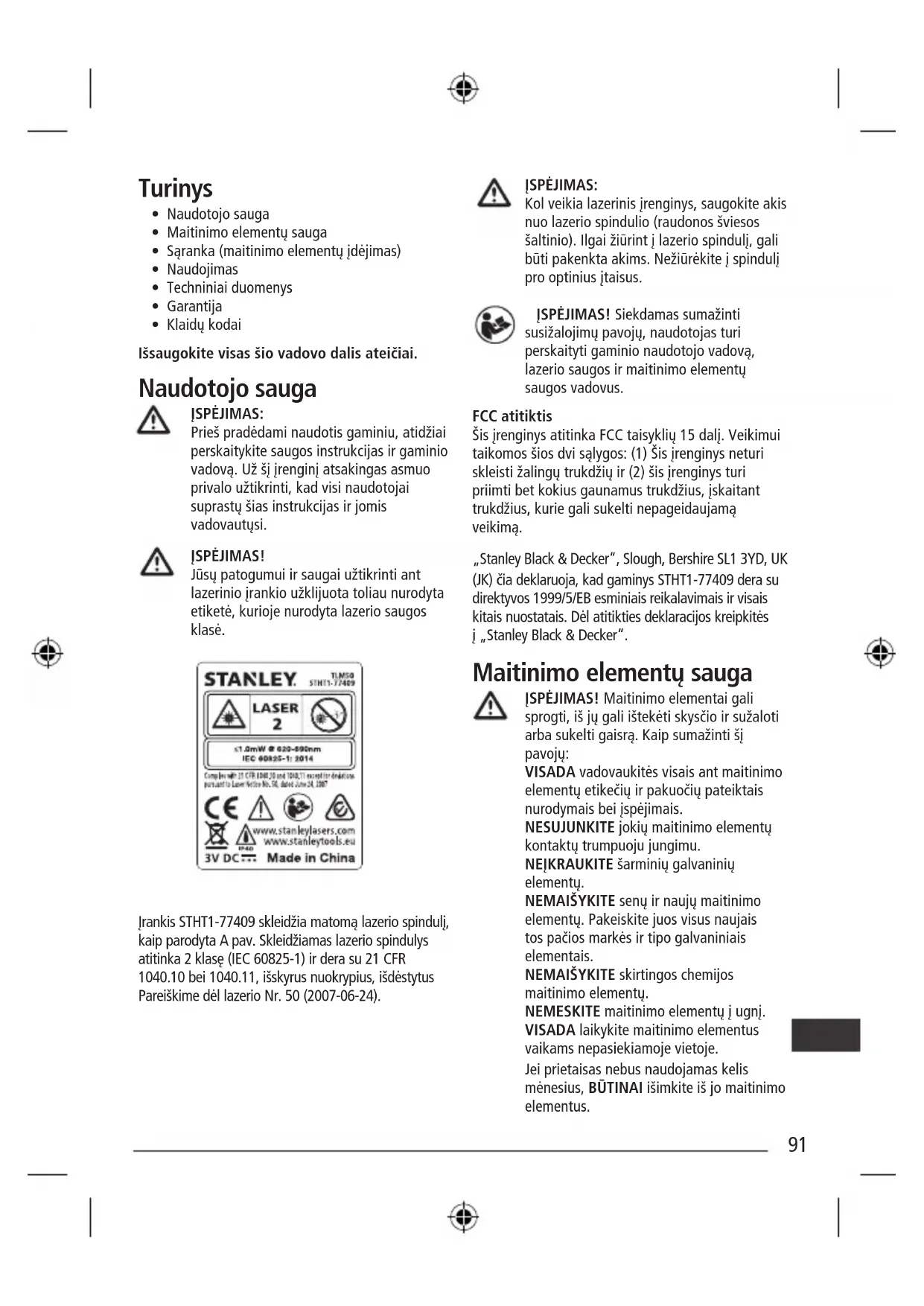

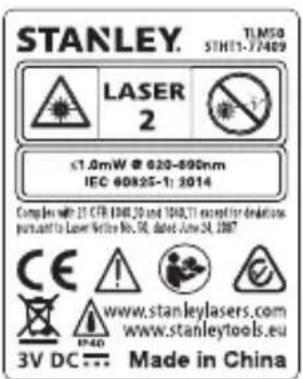

• Klaidų kodai Išsaugokite visas šio vadovo dalis ateičiai. Naudotojo sauga ĮSPĖJIMAS: Prieš pradėdami naudotis gaminiu, atidžiai perskaitykite saugos instrukcijas ir gaminio vadovą. Už šį įrenginį atsakingas asmuo privalo užtikrinti, kad visi naudotojai suprastų šias instrukcijas ir jomis vadovautųsi. ĮSPĖJIMAS! Jūsų patogumui ir saugai užtikrinti ant lazerinio įrankio užklijuota toliau nurodyta etiketė, kurioje nurodyta lazerio saugos klasė. Įrankis STHT1-77409 skleidžia matomą lazerio spindulį, kaip parodyta Apav. Skleidžiamas lazerio spindulys atitinka 2klasę (IEC 60825-1) ir dera su 21 CFR 1040.10 bei 1040.11, išskyrus nuokrypius, išdėstytus Pareiškime dėl lazerio Nr. 50 (2007-06-24). ĮSPĖJIMAS: Kol veikia lazerinis įrenginys, saugokite akis nuo lazerio spindulio (raudonos šviesos šaltinio). Ilgai žiūrint į lazerio spindulį, gali būti pakenkta akims. Nežiūrėkite į spindulį pro optinius įtaisus. ĮSPĖJIMAS! Siekdamas sumažinti susižalojimų pavojų, naudotojas turi perskaityti gaminio naudotojo vadovą, lazerio saugos ir maitinimo elementų saugos vadovus. FCC atitiktis Šis įrenginys atitinka FCC taisyklių 15 dalį. Veikimui taikomos šios dvi sąlygos: (1) Šis įrenginys neturi skleisti žalingų trukdžių ir (2) šis įrenginys turi priimti bet kokius gaunamus trukdžius, įskaitant trukdžius, kurie gali sukelti nepageidaujamą veikimą. „Stanley Black & Decker“, Slough, Bershire SL1 3YD, UK (JK) čia deklaruoja, kad gaminys STHT1-77409 dera su direktyvos 1999/5/EB esminiais reikalavimais ir visais kitais nuostatais. Dėl atitikties deklaracijos kreipkitės į „Stanley Black & Decker“. Maitinimo elementų sauga ĮSPĖJIMAS! Maitinimo elementai gali sprogti, iš jų gali ištekėti skysčio ir sužaloti arba sukelti gaisrą. Kaip sumažinti šį pavojų: VISADA vadovaukitės visais ant maitinimo elementų etikečių ir pakuočių pateiktais nurodymais bei įspėjimais. NESUJUNKITE jokių maitinimo elementų kontaktų trumpuoju jungimu. NEĮKRAUKITE šarminių galvaninių elementų. NEMAIŠYKITE senų ir naujų maitinimo elementų. Pakeiskite juos visus naujais tos pačios markės ir tipo galvaniniais elementais. NEMAIŠYKITE skirtingos chemijos maitinimo elementų. NEMESKITE maitinimo elementų į ugnį. VISADA laikykite maitinimo elementus vaikams nepasiekiamoje vietoje. Jei prietaisas nebus naudojamas kelis mėnesius, BŪTINAI išimkite iš jo maitinimo elementus. 91PASTABA. Būtinai naudokite rekomenduojamus maitinimo elementus. PASTABA. Pasirūpinkite, kad maitinimo elementai būtų įdėti tinkamai ir nesumaišykite polių. Sąranka (maitinimo elementų įdėjimas)

Suraskite maitinimo elementų skyrelio skląstį (įrankio nugarėlėje) (Bpav. 2poz.).

Pirštu patraukite skląstį žemyn, kad atrakintumėte, ir išimkite maitinimo elementų skyrelio dangtelį (Cpav., 1poz.).

Įdėkite du AAA maitinimo elementus. Pasirūpinkite, kad kiekvieno maitinimo elemento galai su – ir + atitiktų analogiškas žymas maitinimo elementų skydelyje (Cpav., 2poz.).

Įslinkite kaiščius, esančius maitinimo elementų dangtelio apačioje, į maitinimo elementų skyriaus įrantas (Cpav., 3poz.), tada pastumkite dangtelį žemyn, kad jis užsifiksuotų. Kai įrankis įjungtas, maitinimo elementų įkrovos lygis rodomas ekrano lange (Epav., 1poz.). Naudojimas

Nukreipkite įrankio viršuje įmontuotą lazerį (Apav., 1poz.) link sienos, atstumą iki kurios norite matuoti (Dpav., 1poz.).

Spustelėkite (Apav., 3poz.), kad ant sienos pasirodytų lazerio taškelis (Dpav., 1poz.), ir išmatuokite atstumą nuo įrenginio apačios iki sienos (Dpav., 2poz.).

Ekrano apačioje (Apav., 2poz.) perskaitykite dabartinį rodmenį (Epav., 3poz.). Šis rodmuo kis, judinant įrankį (kai jis veikia nepertraukiamo matavimo režimu).

Kai įrankio apačia bus nustatyta reikiamu atstumu nuo sienos, spustelėkite , kad užfiksuotumėte ekrane pateiktą rodmenį (Epav., 3poz.). Matavimo vienetų keitimas Tinkamai išmatavę, galėsite pakeisti matavimo vienetus iš dešimtainių pėdų (6.21 ft) į trupmenines pėdas (6'02" 9/16), iš šių į metrus (1.894 m), iš šių į colius (74 9/16 in) arba iš šių atgal į dešimtaines pėdas. Norėdami pakeisti matavimo vienetus, paspauskite ir palaikykite , kol pamatysite matavimo vienetų pokytį (2–3sek.). PASTABA. Jei laikysite nuspaustą po matavimo vienetų pasikeitimo, įrenginys išsijungs. Pakartotinis matavimas Jei reikia atlikti naują matavimą, spustelėkite .

• Ankstesnio matavimo rezultatas (Epav., 2poz.) pateikiamas virš naujojo dabartinio matavimo rezultato (Epav., 3poz.).

• Kai būsite pasiruošę užfiksuoti naują matavimo rezultatą, spustelėkite

Įrankio išjungimas Įrankį galima išjungti vienu iš šių būdų:

• Paspauskite ir palaikykite 4sekundes (kol išsijungs ekrano langas).

• Jei nesinaudosite įrenginiu 180sekundžių, jis automatiškai išsijungs pats.

92Techniniai duomenys STHT1-77409 Diapazonas Nuo 17,5cm iki 15m (nuo 7col. iki 50pėd.) Matavimo tikslumas* Paprastai apie ± 3,0mm (± 1/8col.)* Skyra 1mm (1/16col.) Lazerio klasė: 2klasė (IEC/EN60825-1: 2014) Lazerio bangos ilgis 620–690nm, galia < 1mW Automatinis išsijungimas Po 180sek. Maitinimo elementų veikimo trukmę (2 x AAA) Iki 3000 matavimų Matmenys (aukštis x ilgis x plotis) 115 x 44 x 25mm (4,68 x 1,73 x 1,10col.) Svoris (su maitinimo elementais) 100g (3,21unc.) Sandėliavimo temperatūros intervalas Nuo –10°C iki +60 °C (14–140°F) Veikimo temperatūros intervalas 0–40°C (32–104°F) *Matavimo tikslumas priklauso nuo esamų sąlygų:

• Palankiomis sąlygomis (tinkamas tikslinis paviršius ir kambario temperatūra) – iki 10m (33pėd.).

• Nepalankiomis sąlygomis (intensyvi saulė, labai silpnai atspindintis tikslinis paviršius arba dideli temperatūros svyravimai), paklaida gali didėti ± 0,25 mm/m (±0,003 col./pėd.), kai atstumas viršija 10m (33pėd.). Garantija STANLEY suteikia šiam gaminiui 2metų garantiją nuo medžiaginių ir gamybinių defektų. Ši RIBOTOJI GARANTIJA netaikoma netinkamai arba ne pagal paskirtį naudotiems, modifikuotiems ar remontuotiems gaminiams. Dėl papildomos informacijos arba grąžinimo instrukcijų skambinkite 866-786-5924. Jei kitaip nenurodyta, STANLEY nemokamai suremontuos bet kokius defektinius STANLEY gaminius, įskaitant dalis ir darbo kainą arba savo nuožiūra pakeis tokius įrankius arba grąžins pirkimo kainą (atėmus nusidėvėjimo dalį) mainais į defektinį gaminį. ŠI RIBOTOJI GARANTIJA NETAIKOMA JOKIAI ATSITIKTINEI ARBA PASEKMINEI ŽALAI. Atskirose valstijose nėra galimybės išskirti arba apriboti atsitiktinę arba pasekminę žalą, taigi, tokie apribojimai jums gali būti netaikomi. Ši RIBOTOJI VISOS EKSPLOATACIJOS TRUKMĖS GARANTIJA suteikia jums tam tikrų teisių, kurios atskirose valstijose gali būti nevienodos. Be garantijos STANLEY lazeriams yra taikoma 30dienų trukmės pinigų grąžinimo garantija. Jei dėl bet kokios priežasties nesate visiškai patenkinti savojo STANLEY lazerio veikimu, galite grąžinti jį per 30dienų nuo pirkimo datos, kartu pateikdami pirkimo įrodymą, ir atgauti visus sumokėtus pinigus. SVARBI PASTABA. Klientas atsako už tinkamą prietaiso naudojimą ir priežiūrą. Be to, klientas privalo periodiškai tikrinti lazerinio įrenginio tikslumą ir kalibruoti prietaisą. Kalibravimo ir priežiūros darbams garantija netaikoma. 93Klaidų kodai Kodas Aprašas Koregavimo veiksmai --- Priimamas per silpnas signalas arba per ilga matavimo trukmė Pasinaudokite taikinio plokšte arba pakeiskite tikslinį paviršių. --- Priimamas pernelyg stiprus signalas Tikslinis objektas atspindi per daug šviesos. Pasinaudokite taikinio plokšte arba pakeiskite tikslinį paviršių. --- Pernelyg intensyvus foninis apšvietimas Sumažinkite tikslinės srities foninį apšvietimą. --- Pertrauktas lazerio spindulys Pašalinkite iš lazerio kelio kliūtis ir pakartokite matavimą. --- Išseko maitinimo elementai Pakeiskite du AAA formato maitinimo elementus. 301 Per aukšta temperatūra Leiskite įrankiui atvėsti iki temperatūros, kuri patenka į veikimo temperatūros intervalą. Per žema temperatūra Leiskite įrankiui pašilti iki temperatūros, kuri patenka į veikimo temperatūros intervalą. 401 Aparatinės įrangos klaida Kelis kartus įjunkite ir išjunkite įrankį. Jei aparatinės įrangos klaida vis tiek kartojasi, grąžinkite jį į priežiūros centrą arba platintojui.
