MANUALE UTENTE TLM50 STANLEY

• Sicurezza dell'operatore

• Sicurezza delle batterie

• Installazione delle batterie

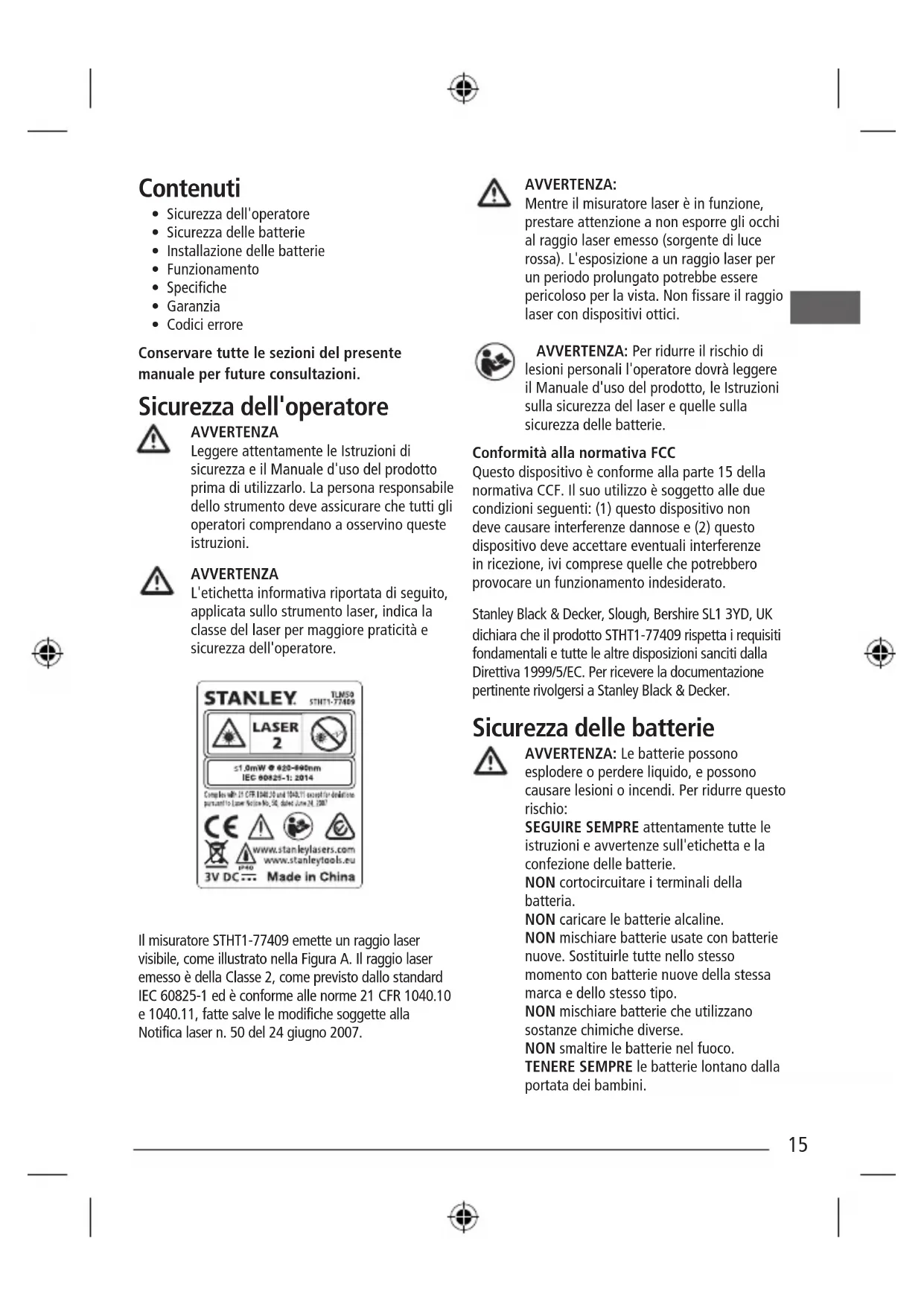

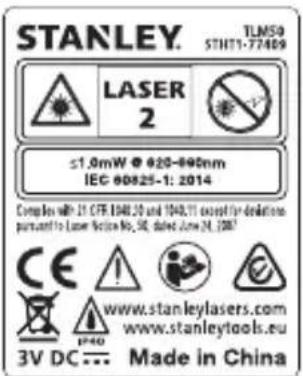

• Codici errore Conservare tutte le sezioni del presente manuale per future consultazioni. Sicurezza dell'operatore AVVERTENZA Leggere attentamente le Istruzioni di sicurezza e il Manuale d'uso del prodotto prima di utilizzarlo. La persona responsabile dello strumento deve assicurare che tutti gli operatori comprendano a osservino queste istruzioni. AVVERTENZA L'etichetta informativa riportata di seguito, applicata sullo strumento laser, indica la classe del laser per maggiore praticità e sicurezza dell'operatore. Il misuratore STHT1-77409 emette un raggio laser visibile, come illustrato nella Figura A. Il raggio laser emesso è della Classe 2, come previsto dallo standard IEC 60825-1 ed è conforme alle norme 21 CFR 1040.10 e 1040.11, fatte salve le modifiche soggette alla Notifica laser n. 50 del 24 giugno 2007. AVVERTENZA: Mentre il misuratore laser è in funzione, prestare attenzione a non esporre gli occhi al raggio laser emesso (sorgente di luce rossa). L'esposizione a un raggio laser per un periodo prolungato potrebbe essere pericoloso per la vista. Non fissare il raggio laser con dispositivi ottici. AVVERTENZA: Per ridurre il rischio di lesioni personali l'operatore dovrà leggere il Manuale d'uso del prodotto, le Istruzioni sulla sicurezza del laser e quelle sulla sicurezza delle batterie. Conformità alla normativa FCC Questo dispositivo è conforme alla parte 15 della normativa CCF. Il suo utilizzo è soggetto alle due condizioni seguenti: (1) questo dispositivo non deve causare interferenze dannose e (2) questo dispositivo deve accettare eventuali interferenze in ricezione, ivi comprese quelle che potrebbero provocare un funzionamento indesiderato. Stanley Black & Decker, Slough, Bershire SL1 3YD, UK dichiara che il prodotto STHT1-77409 rispetta i requisiti fondamentali e tutte le altre disposizioni sanciti dalla Direttiva 1999/5/EC. Per ricevere la documentazione pertinente rivolgersi a Stanley Black & Decker. Sicurezza delle batterie AVVERTENZA: Le batterie possono esplodere o perdere liquido, e possono causare lesioni o incendi. Per ridurre questo rischio: SEGUIRE SEMPRE attentamente tutte le istruzioni e avvertenze sull'etichetta e la confezione delle batterie. NON cortocircuitare i terminali della batteria. NON caricare le batterie alcaline. NON mischiare batterie usate con batterie nuove. Sostituirle tutte nello stesso momento con batterie nuove della stessa marca e dello stesso tipo. NON mischiare batterie che utilizzano sostanze chimiche diverse. NON smaltire le batterie nel fuoco. TENERE SEMPRE le batterie lontano dalla portata dei bambini.I

RIMUOVERE SEMPRE le batterie se il dispositivo non verrà utilizzato per diversi mesi. NOTA: assicurarsi di utilizzare le batterie raccomandate. NOTA: assicurarsi che le batterie siano inserite nel modo corretto, con la polarità giusta. Installazione delle batterie

Individuare la levetta di apertura/chiusura del coperchio del vano batterie sul retro dello strumento (Figura B, n. 2).

Tirare in giù con il dito la levetta di apertura/ chiusura per sbloccare e rimuovere il coperchio del vano batterie (Figura C, n. 1).

Inserire due batterie AAA, assicurandosi di posizionare le estremità - e + di ciascuna batteria come indicato all'interno del vano batterie (Figura C, n. 2).

Fare scorrere i perni posti nella parte inferiore del coperchio del vano batterie nelle tacche all'interno del vano (Figura C, n.3), e spingere giù il coperchio finché scatta in sede. Quando lo strumento è acceso il livello di carica della batteria compare sul display (Figura E, n.1). Funzionamento

Puntare il laser emesso nella parte superiore dello strumento (Figure A, n. 1) verso la parete di cui si deve misurare la distanza (Figura D, n.1).

Premere il pulsante (Figura A, n. 3) per visualizzare un punto laser sulla parete (Figura D, n.

1) e misurare la distanza dalla parte inferiore dello

strumento alla parete (Figura D, n. 2).

Nella parte inferiore del display (Figura A, n. 2) viene visualizzata la misura corrente (Figura E, n. 3), che cambierà continuamente man mano che si sposta il misuratore (nella modalità Misurazione continua).

Quando la parte inferiore del misuratore è posizionata alla distanza corretta dalla parete, premere il pulsante per acquisire la misura corrente sul display (Figura E, n. 3). Modifica dell'unità di misura Una volta acquisita la misura corrente, è possibile modificare l'unità di misura da decimi di piede (6,21 ft) a frazioni di piede (6,02" 9/16), frazioni di piede a metri (1,894 m), da metri a pollici (74 9/16 in) o da pollici a decimi di piede. Per modificare l'unità di misura tenere premuto il pulsante fino a quando l'unità di misura è cambiata (2-3 secondi). NOTA: Se si continua a tenere premuto il pulsante dopo che l'unità di misura è cambiata, il misuratore si spegne. Nuova misurazione Se si ha bisogno di effettuare una nuova misurazione, premere il pulsante

• La misura precedente (Figura E, n. 2) sarà visualizzata sopra alla nuova misura corrente (Figura E, n.3).

• Quando si è pronti ad acquisire la nuova misura corrente, premere il pulsante

Spegnimento del misuratore Il misuratore si può spegnere in uno dei due modi descritti di seguito.

• Tenere premuto il pulsante per 4 secondi (fino a quando sul display non compare più nulla).

• Se il misuratore rimane inutilizzato per 180 secondi, si spegne automaticamente.17 Specifiche STHT1-77409 di coppia 17,5 cm a 15 m (da 7in a 50 ft) Accuratezza di misurazione* Tipica ± 3,0 mm (± 1/8 in)* Risoluzione 1 mm (1/16 in) Classe laser Classe 2 (IEC/EN60825-1: 2014) Lunghezza d'onda laser 620-690 nm, Potenza < 1mW Spegnimento automatico Dopo 180 s Durata delle batterie (2 x AAA) Fino a 3.000 misurazioni Dimensioni (A x P x L) 115 x 44 x 25 mm (4,68 x 1,73 x 1,10 in) Peso (batterie incluse) 100 g (3,21 oz) Intervallo temperature di stoccaggio -10° C ~ +60 C (14° F ~ 140° F) Intervallo temperature di esercizio 0° C ~ +40° C (32° F ~ 104° F)

L'accuratezza di misurazione dipende dalle condizioni operative:

• In condizioni operative favorevoli (supercie del target e temperatura ambientale buone) no a 10 m (33 ft).

• In condizioni operative sfavorevoli (sfondo fortemente illuminato, target molto poco riettente o forti oscillazioni della temperatura), l'errore può aumentare di ± 0,25 mm/m (± 0,003 in/ft) per distanze superiori a 10 m (33 ft). Garanzia STANLEY garantisce questo prodotto per un periodo di (2) anni contro eventuali difetti di materiali e fabbricazione. Questa GARANZIA LIMITATA non copre prodotti utilizzati in maniera scorretta, di cui si è abusato oppure che siano stati alterati o riparati da persone non autorizzate. Per maggiori informazioni o per ricevere istruzioni su come restituire il prodotto, telefonare al numero 866-786-5924. Salvo indicazione contraria, STANLEY riparerà senza costi aggiunti qualsiasi prodotto STANLEY difettoso, compresi ricambi ed eventuali spese di manodopera oppure, a discrezione di STANLEY, sostituirà il misuratore difettoso o risarcirà il prezzo d'acquisto, detraendo dallo stesso la rispettiva quota di svalutazione, in cambio del prodotto difettoso. QUESTA GARANZIA LIMITATA NON COPRE TUTTI I DANNI INCIDENTALI O CONSEQUENZIALI. Alcuni Stati o Paesi non consentono l'esclusione o la limitazione dei danni incidentali o consequenziali, pertanto tali limitazionI potrebbero non essere applicabile al proprio caso. Questa GARANZIA LIMITATA offre diritti legali specifici che possono variare da uno Stato all'altro. Oltre alla normale garanzia, gli strumenti laser STANLEY sono coperti dalla Garanzia "soddisfatti o rimborsati"di 30 giorni. Se non si è completamente soddisfatti delle prestazioni del proprio strumento laser Stanley per qualsiasi ragione, lo si potrà restituire entro 30 giorni dalla data di acquisto presentando lo scontrino e ottenendo un rimborso completo. NOTA IMPORTANTE Il cliente è responsabile per l'uso corretto e la cura dello strumento. Inoltre, l’utente è completamente responsabile per il controllo periodico della precisione dell’unità laser, e pertanto della calibrazione dello strumento. Calibrazione e cura non sono coperte dalla garanzia.I

Codici di errore Codice Descrizione Azione correttiva --- Segnale ricevuto troppo debole o tempo di misurazione troppo lungo Usare una piastra segnale o cambiare la supercie target. --- Segnale ricevuto troppo forte Il target è troppo riettente. Usare una piastra segnale o cambiare la supercie target. --- Sfondo troppo luminoso Ridurre la luminosità dello sfondo sul target. --- Raggio laser interrotto Rimuovere gli eventuali ostacoli presenti nel percorso del raggio laser e ripetere la misurazione. --- Carica delle batterie insufciente Sostituire le due batterie AAA. 301 Temperatura troppo elevata Lasciare che lo strumento si raffreddi no a raggiungere una temperatura inclusa nell'Intervallo temperature di esercizio. Temperatura troppo bassa Lasciare che lo strumento si raffreddi no a raggiungere una temperatura inclusa nell'Intervallo temperature di esercizio. 401 Errore hardware Accendere e spegnere ripetutamente il misuratore. Se l'errore hardware persiste, portarlo in un Centro di assistenza o presso il distributore.19 Contenido
