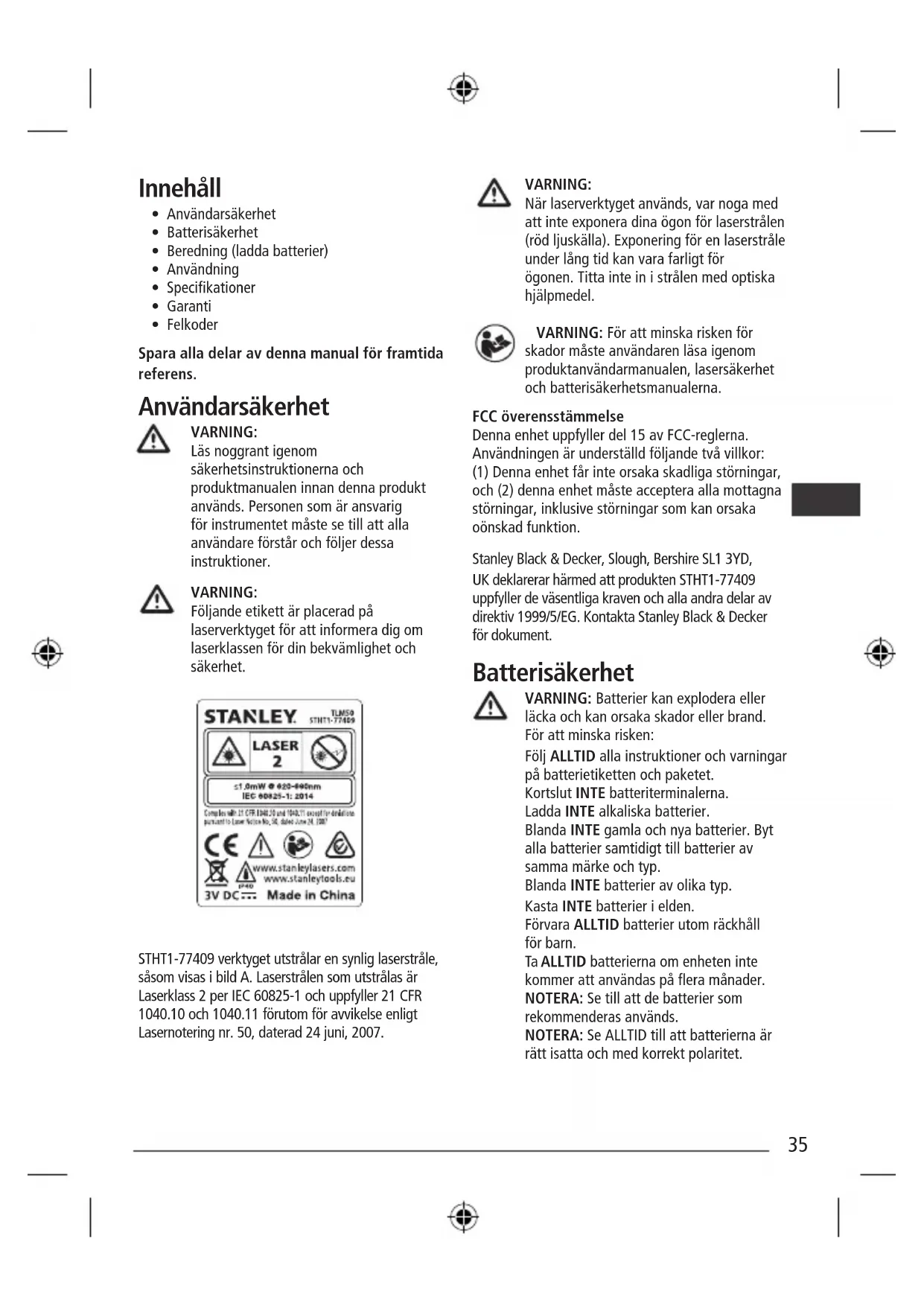

BRUKSANVISNING TLM50 STANLEY
- Användarsäkerhet
- Batterisäkerhet
- Beredning (ladda batterier)
- Användning
- Specifikationer
- Garanti
- Felkoder
Spara alla delar av denna manual för framtida referens.
Användarsäkerhet
WARNING:
Läs noggrant igenom säkerhetsinstruktionerna och produktmanualen innan denna produkt används. Personen som är ansvarig för instrumentet måste se till att alla användare förstår och följer dessa instruktioner.
WARNING:
Följande etikett är placerad på laserverktyget för att informera dig om laserklassen för din bekvämlighet och säkerhet.
STHT1-77409 verktyget utstrålar en synlig laserstråle, såsom visas i bild A. Laserstrålen som utstrålas är Laserklass 2 per IEC 60825-1 och uppfyller 21 CFR 1040.10 och 1040.11 förutom för avvikelse enligt Lasernotering nr. 50, daterad 24 juni, 2007.
WARNING:
När laserverktyget används, var noga med att inte exponera dina ögon för laserstrålen (röd ljuskälla). Exponering för en laserstråle under lång tid kan vara farligt för ögonen. Titta inte in i strålen med optiska hjälpmedel.
WARNING: För att minska risken för skador måste användaren läsa igenom produktanvändarmanualen, lasersäkerhet och batterisäkerhetsmanualerna.
FCC överensstämmelse
Denna enhet uppfyller del 15 av FCC-reglerna. Användningen är underställd följande två villkor: (1) Denna enhet får inte orsaka skadliga störningar, och (2) denna enhet måste acceptera alla mottagna störningar, inklusive störningar som kan orsaka önskad funktion.
Stanley Black & Decker, Slough, Berkshire SL1 3YD, UK deklarerar härmed att produkten STHT1-77409 uppfyller de väsentliga kraven och alla andra delar av direktiv 1999/5/EG. Kontakta Stanley Black & Decker för dokument.
Batterisäkerhet
WARNING: Batterier kan explodera eller läcka och kan orsaka skador eller brand. För att minska risken:
Följ ALLTID alla instruktioner och varningar på batterietiketten och paketet.
Kortslut INTE batteriterminalerna.
Ladda INTE alkaliska batterier.
Blanda INTE gamla och nya batterier. Byt alla batterier samtidigt till batterier av samma märke och typ.
Blanda INTE batterier av olika typ.
Kasta INTE batterier i elden.
Förvara ALLTID batterier utom räckhåll för barn.
Ta ALLTID batterierna om enheten inte kommer att användas på flera månader.
NOTERA: Se till att de batterier som rekommenderas används.
NOTERA: Se ALLTID till att batterierna är rätt isatta och med korrekt polaritet.
Beredning (ladda batterier)
- Leta reda på batterifackets hake på baksidan av verktyget (bild B #2).
- Använd fingrarna, dra ned haken för att låsa upp och ta bort batteriluckan (bild C #1).
- Sätt i två AAA batterier, se till att ändarna - och + på varje batteri riktas in såsom anges på insidan av batterifacket (bild C #2).
- Skjut pinnarna på undersidan av batteriluckan in i skårorna i batterifacket (bild C #3) och skjut ned luckan tills den snäpper på plats.
När verktyget är PÅ visas batterinivån i visningsfönstret (bild E #1).
SE Användning
- Peka lasern på ovansidan av verktyget (bild A #1) mot väggen till vilken du behöver mäta avständet (bild D #1).
- Klicka på 📁 (bild A #3) för att visa en laserpunkt på väggen (bild D #1) och mät avständet från undersidan av verktyget till väggen (bild D #2).
- Under i visningsfönstret (bild A #2) visas aktuell mätning (bild E #3) vilket ändras allteftersom du flyttar verktyget (i kontinuerligt mätningsläge).
- När undersidan av verktyget är placerad på korrekt avständ från väggen, klicka på ⚠ för att få det aktuella måttet i visningsfönstret (bild E #3).
Byte av mätenhet
När den aktuella mätningen gjorts kan du ändra mätenheten från decimalt ft (6.21 ft) till fraktionell ft (6'02"9/16), fraktionell ft till meter (1.894 m), meter till tum (74 9/16 in), eller tum till decimal ft.
För att ändra mätenheten, tryck på och håll kvar tills du ser den ändrade mätenheten (2-3 sekunder).
NOTERA: Om du fortsätter att hålla ned efter att mätenheten ändrats kommer enheten att stängas av.
Mätning igen
Om du behöver göra en ny mätning, klicka på
- Den föregående mätningen (bild E #2) visas ovanför den nya aktuella mätningen (bild E #3).
- När du är redo att göra den nya mätningen, klicka på
Stänga av verktyget
Verktyget kan stängas av på något av följande sätt:
- Tryck på och håll kvar i fyra sekunder (tills visningsfönstret rensats).
- Om du inte använder verktyget under 180 sekunder kommer det automatiskt att stängas av.
Specifikationer
| STHT1-77409 |
| Område 17,5 cm till 15 m (7in till 50ft) |
| Mätkorrekthet* Typiskt ± 3,0 mm (± 1/8in)* |
| Upplösning 1 mm (1/16in) |
| Laserklass: Klass 2 (IEC/EN60825-1: 2014) |
| Laservåglängd 620-690 nm, Effekt < 1mW |
| Automatisk avstängning efter 180 s |
| Batteritid (2 X AAA) upp till 3000 mätningar |
| Mått (H x D x B) 115 x 44 x 25 mm |
| Vikt (med batterier) | 100 g |
| Temperaturområde förvaring | -10 °C ~ +60 °C |
| Drifttemperaturområde | 0 °C ~ +40 °C |
| *Mätkorrekthet beror på aktuella förhållanden:Under ideala förhållanden (bra målyta och rumstemperatur) upp till 10 m.Under icke-ideala förhållanden (starkt solsken, svagt reflekterande yta eller stora temperaturändringar) kan felet öka med ± 0,25 mm/m för avständ över 10 m. |
Garanti
STANLEY garanterar denna produkt för en period av (2) år mot material- och tillverkningsfel. Denna BEGRÄNSADE GARANTI täcker inte produkter som använts felaktigt, missbrukats, ändrats eller reparerats. Ring 866-786-5924 för ytterligare information eller instruktioner för retur. Såvida inte annat anges kommer STANLEY att utan kostnad reparera alla STANLEY produkter som är defekta, inklusive delar och arbetskostnader eller efter STANLEYs eget val byta ut sådana verktyg eller återbetala inköpspriset med avdrag för värdeminskningen, i utbyte för det defekta verktyget. DENNA BEGRÄNSADE GARATIN EXKLUDERAR ALLA TILLFÄLLIGA ELLER FÖLJDSKADOR. Vissa stater tillåter inte exkluderingar eller begränsningar av tillfälliga eller följdskador så dessa begränsningar kanske inte gäller för dig. Denna BEGRÄNSADE LIVSTIDSGARANTI ger dig specifika juridiska rättigheter som kan variera mellan olika stater. Förutom garantin täcks STANLEY Lasrar av: 30-dagars återbetalningsgaranti av pengarna. Om du inte är helt nöjd med prestandan hos din STANLEY laser av något skäl kan du returnera det inom 30 dagar från inköpsdatumet med ett kvitto för full återbetalning.
VIKTIG NOTERING: Kunden är ansvarig för korrekt användning och skötsel av instrumentet. Dessutom är kunden fullständigt ansvarig för att regelbundet kontrollera korrektheten hos laserenheten och därför för kalibreringen av instrumentet.
Garantin gäller inte för förbruknings- eller slitagedelar.
Felkoder
| Kod Beskrivning Korrigerande handling |
| --- Møttagningssignalen för svag eller mätningstiden är för lång | Använd en målplatta eller byt målyta. |
| --- Møttagningssignalen är för hög | Målet är för reflekterande. Använd en målplatta eller byt målyta. |
| --- För mycket bakgrundsljus Minska bakgrundsljuset på målområdet. |
| --- Laserstrålen avbruten Ta bort hinder i vägen för laserstrålen och upprepa mätningen. |
| --- Svagt batteri Byt de två AAA-batterierna. |
| 301 För hög temperatur Låt verktyget svalna till en temperatur inom det specificerade Drifttemperaturområdet. |
|
|
| 401 Hårdvarufel Slå på och stäng av verktyget flera gånger. Om hårdvarufelet inte tas bort, returnera den till ett servicecenter eller distributören. |
