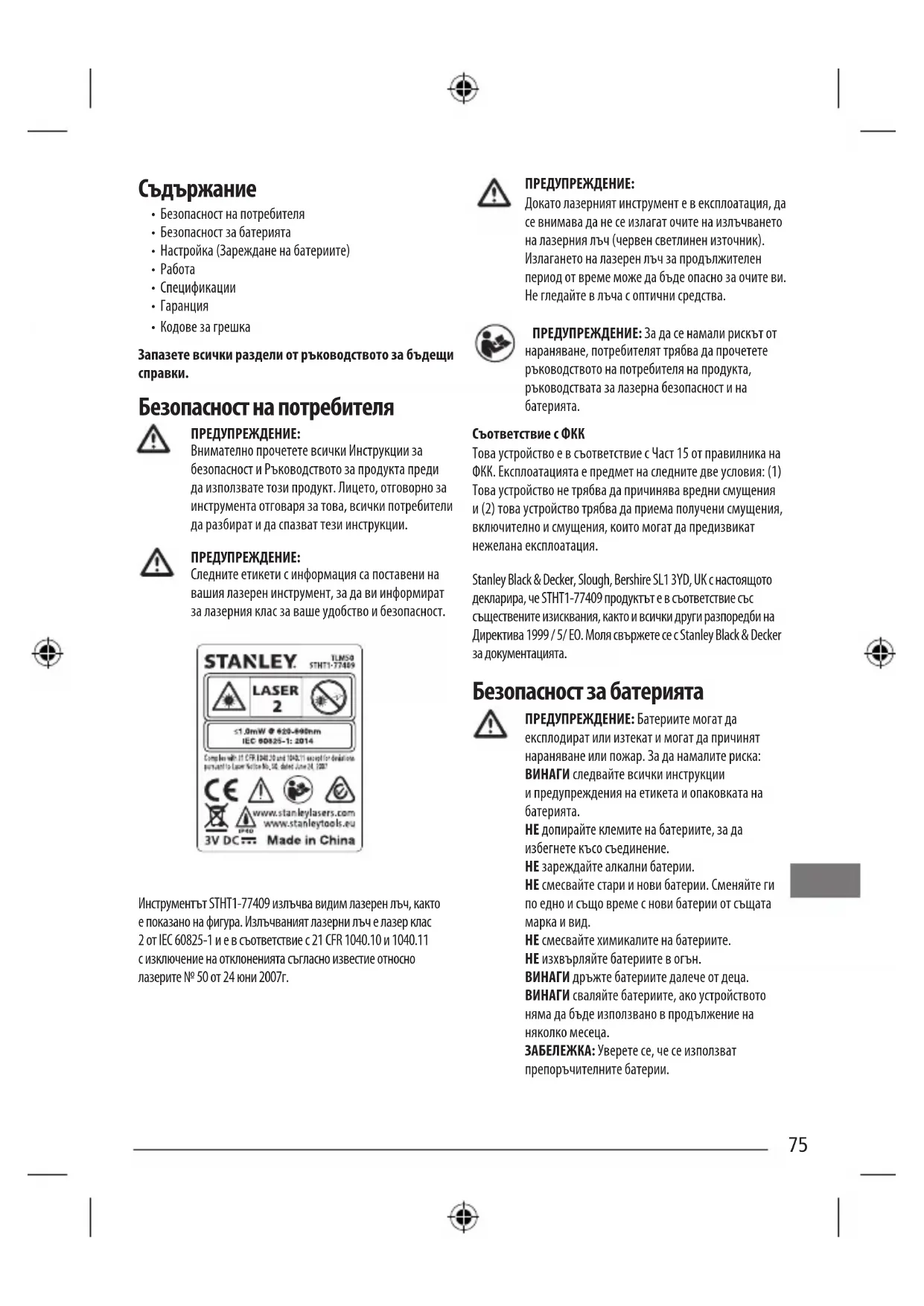

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TLM50 STANLEY

• Безопасност за батерията

• Настройка (Зареждане на батериите)

• Кодове за грешка Запазете всички раздели от ръководството за бъдещи

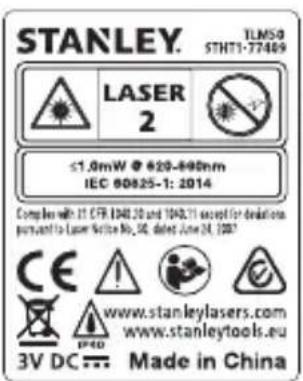

Безопасност на потребителя ПРЕДУПРЕЖДЕНИЕ: Внимателно прочетете всички Инструкции за безопасност и Ръководството за продукта преди да използвате този продукт. Лицето, отговорно за инструмента отговаря за това, всички потребители да разбират и да спазват тези инструкции. ПРЕДУПРЕЖДЕНИЕ: Следните етикети с информация са поставени на вашия лазерен инструмент, за да ви информират за лазерния клас за ваше удобство и безопасност. Инструментът STHT1-77409 излъчва видим лазерен лъч, както е показано на фигура. Излъчваният лазерни лъч е лазер клас 2 от IEC 60825-1 и е в съответствие с 21 CFR 1040.10 и 1040.11 с изключение на отклоненията съгласно известие относно лазерите № 50 от 24 юни 2007г. ПРЕДУПРЕЖДЕНИЕ: Докато лазерният инструмент е в експлоатация, да се внимава да не се излагат очите на излъчването на лазерния лъч (червен светлинен източник). Излагането на лазерен лъч за продължителен период от време може да бъде опасно за очите ви. Не гледайте в лъча с оптични средства. ПРЕДУПРЕЖДЕНИЕ: За да се намали рискът от нараняване, потребителят трябва да прочетете ръководството на потребителя на продукта, ръководствата за лазерна безопасност и на

Съответствие с ФКК Това устройство е в съответствие с Част 15 от правилника на ФКК. Експлоатацията е предмет на следните две условия: (1) Това устройство не трябва да причинява вредни смущения и (2) това устройство трябва да приема получени смущения, включително и смущения, които могат да предизвикат нежелана експлоатация. Stanley Black & Decker, Slough, Bershire SL1 3YD, UK с настоящото декларира, че STHT1-77409 продуктът е в съответствие със съществените изисквания, както и всички други разпоредби на Директива 1999 / 5/ ЕО. Моля свържете се с Stanley Black & Decker за документацията. Безопасност за батерията ПРЕДУПРЕЖДЕНИЕ: Батериите могат да експлодират или изтекат и могат да причинят нараняване или пожар. За да намалите риска: ВИНАГИ следвайте всички инструкции и предупреждения на етикета и опаковката на

НЕ допирайте клемите на батериите, за да избегнете късо съединение. НЕ зареждайте алкални батерии. НЕ смесвайте стари и нови батерии. Сменяйте ги по едно и също време с нови батерии от същата марка и вид. НЕ смесвайте химикалите на батериите. НЕ изхвърляйте батериите в огън. ВИНАГИ дръжте батериите далече от деца. ВИНАГИ сваляйте батериите, ако устройството няма да бъде използвано в продължение на няколко месеца. ЗАБЕЛЕЖКА: Уверете се, че се използват препоръчителните батерии. 75ЗАБЕЛЕЖКА: Уверете се, че батериите са поставени по правилния начин, с правилната

(Зареждане на батериите)

Намерете капачето на отделението за батериите на гърба на инструмента (Фигура B # 2).

Използвайте пръста си, дръпнете лостчето надолу, за да отключите и извадете капака на батерията (Фигура C # 1).

Вкарайте две батерии AAA, като се уверите, че позицията на полюсите - и + на всяка батерия, са както е отбелязано в отделението на батерията (фигура C #2).

Плъзнете щифтовете в долната част на вратата за батериите в жлебовете в отделението за батериите (фигура C #3) и притиснете вратата надолу, докато се фиксира на мястото си. Когато инструментът е включен, нивото на заряд на батерията се появява на дисплея (фигура E #1).

Насочете лазера в горната част на инструмента (фигура A #1) към стената, чието разстояние желаете да измерите (фигура D #1).

(фигура A #3), за да покажете лазерната точка на стената (фигура D #1) и да измерите разстоянието от долната част на инструмента до стената (фигура D #2).

В долната част на дисплея (фигура A #2), вижте текущата мярка (фигура E #3), която ще продължи да се сменя, докато движите инструмента (в продължителен режим на измерване).

Когато долната част на инструмента е позиционирана на правилното разстояние от стената, кликнете

зададете текущите размери на дисплея (фигура E #3). Смяна на мерна единица Веднъж, след като текущите размери са взети, можете да промените мерната единица от десетични фунта (6,21 ft) на частични фунта (6’02” 9/16), частични фунта на метри (1 894 m), метри на инчове (74 9/16 in), или инчове на десетични

За да промените мерната единица, натиснете и задръжте, докато видите промяната на мерната единица (2-3 секунди). ЗАБЕЛЕЖКА: Ако продължите да задържате , след като мерната единица се промени, инструментът ще се изключи. Повторно измерване Ако трябва да вземете нови размери, кликнете .

• Предишните размери (фигура E #2) ще се появи над новите актуални размери (фигура E #3).

• Когато сте готови да вземете новите актуални размери,

Изключване на инструмента Инструментът може да бъде изключен по един от следните

• Натиснете и задръжте за 4 секунди (докато дисплеят се изчисти).

• Ако не използвате инструмента в продължение на 180 секунди, той ще се изключи автоматично.

76Спецификации STHT1-77409 Обхват 17,5cm до 15m (7in до 50ft) Точност на измерване * Обикновено ± 3,0mm (± 1/8in)* Разделителна способност 1mm (1/16in) Клас на лазера: Клас 2 (IEC/EN60825-1: 2014) Дължина на лазерната вълна 620-690Nm, Мощност < 1mW Автом. Изключване на захранването След 180 сек. Издръжливост на батерията (2 x AAA) До 3000 измервания Размери (В x Д x Ш) 115 x 44 x 25mm (4,68 x 1,73 x 1”) Тегло (с батериите) 100g (3,21oz) Температура на съхранение -10° C ~ +60 C (14° F ~ 140° F) Диапазон на работната температура 0° C ~ +40° C (32° F ~ 104° F)

Точността при измерване зависи от текущите условия:

• При благоприятни условия (добра целева повърхност и температура в помещението) до 10m (33ft).

• При неблагоприятни условия (ярка слънчева светлина, много слаба отразяваща целевата повърхност или големи температурни колебания), грешката може да се увеличи от ± 0,25 mm/m (± 0,003 in/ft) за разстояния над 10 m (33ft).

STANLEY осигурява гаранция за този продукт за период от (2) години срещу пропуски в материала и изработката. Тази ОГРАНИЧЕНА ГАРАНЦИЯ не покрива продукти, които не са използвани по предназначение, с тях е злоупотребявано, променяни са или са ремонтирани. Моля позвънете на 866-786-5924 за повече информация или инструкции за връщане. Освен ако не е отбелязано друго, STANLEY ще ремонтира без заплащане, всеки продукт на STANLEY с установени дефекти, включително части и разходите за труд или по избор на STANLEY, ще замени на такива инструменти или ще възстанови сумата за закупуването, по-малка от сумата, за амортизация, в замяна на дефектния инструмент. НАСТОЯЩАТА ОГРАНИЧЕНА ГАРАНЦИЯ ИЗКЛЮЧВА ВСИЧКИ СЛУЧАЙНИ ИЛИ ПОСЛЕДВАЩИ ЩЕТИ. Някои щатове не позволяват изключването или ограничаването на случайни или закономерни щети, така че тези ограничения може да не се отнасят за вас. Тази ОРГАНИЧЕНА ДОЖИВОТНА ГАРАНЦИЯ ви дава определени юридически права, които могат да варират от една държава в друга. В допълнение към гаранцията, лазерите на STANLEY са покрити от: 30-дневна гаранция за връщане на парите. Ако не сте напълно удовлетворени от работата на вашия лазер STANLEY поради някаква причина, можете да го върнете в рамките на 30 дни от датата на покупка с квитанция за пълно възстановяване. ВАЖНА ЗАБЕЛЕЖКА: Клиентът е отговорен за правилното използване и грижа за инструмента. Освен това, клиентът е напълно отговорен за периодичната проверка на точността на лазерния модул и следователно за калибрирането на уреда. Калибрирането и поддръжката не се покриват от гаранцията. 77Кодове на грешка Код Описание Коригиращо действие --- Полученият сигнал е твърде слаб или времето за измерване е твърде дълго Използвайте мишена или променете целевата повърхност. --- Полученият сигнал е твърде силен Целта е твърде отразяваща. Използвайте мишена или променете целевата повърхност. --- Твърде светъл фон Намалете осветлението на фона на целевата повърхност. --- Лазерният лъч е прекъснат Отстранете всички препятствия по пътя на лазерния лъч и повторете измерването. --- Слаба батерия Сменете двете батерии ААА. 301 Твърде висока температура Оставете инструмента да се охлади до температура в рамките на определения диапазон на работната диапазон на работна температура. Твърде ниска температура Оставете инструмента да се загрее до температура в рамките на определения диапазон на работната диапазон на работна температура. 401 Хардуерна грешка Включете и изключете инструмента няколко пъти. Ако хардуерната грешка все още не се изчиства, върнете го в центъра за сервизно обслужване или на дистрибутора.
