TLM50 - Laserpeker STANLEY - Gratis bruksanvisning og manual

BRUKSANVISNING TLM50 STANLEY

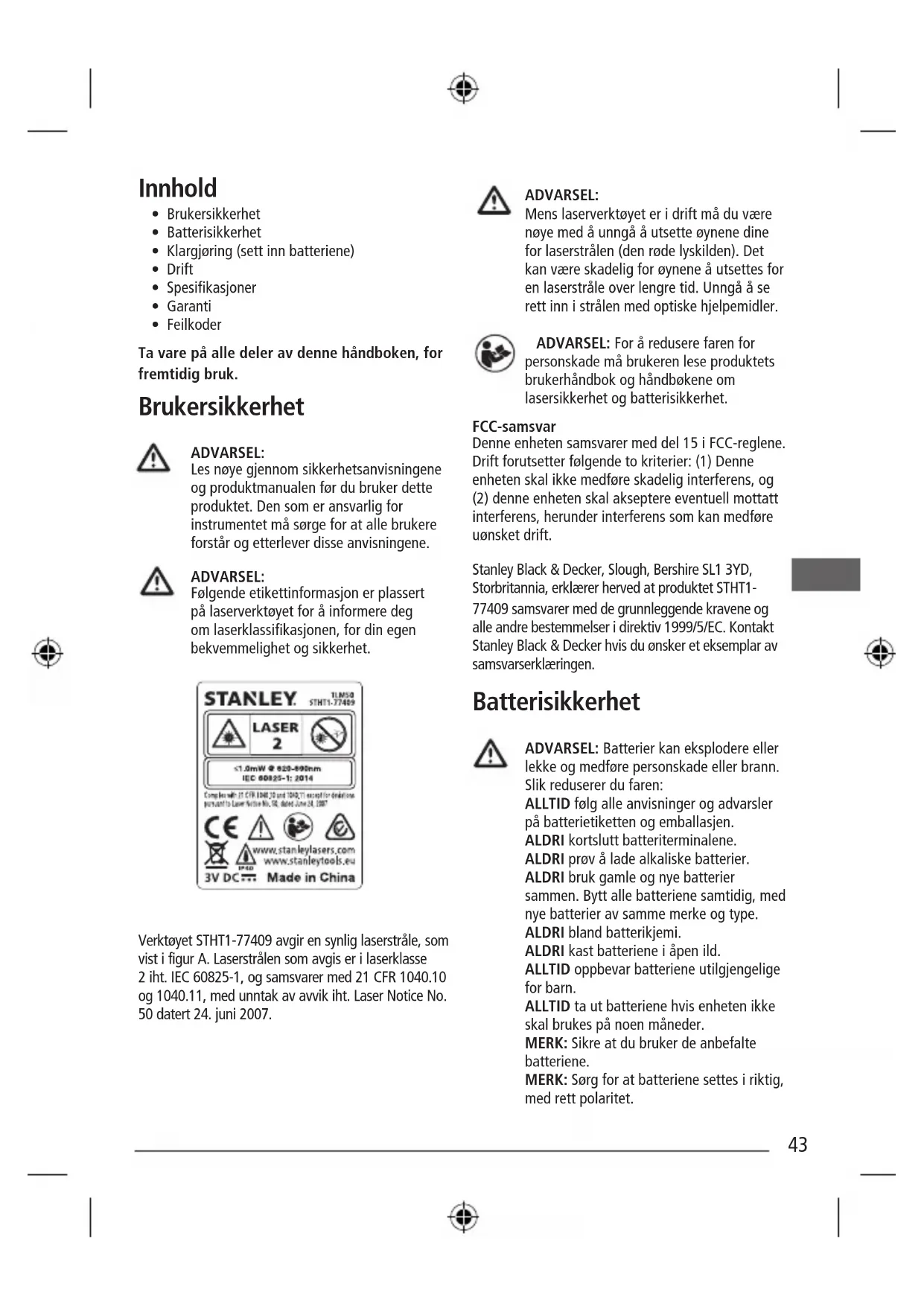

FCC-overensstemmelseserklæring

• Brukersikkerhet
• Batterisikkerhet
• Klargjøring (sett inn batteriene)
• Drift
• Spesifikasjoner
• Garanti
• Feilkoder

Ta vare på alle deler av denne håndboken, for fremtidig bruk.

Brukersikkerhet

ADVARSEL:

Les nøye gjennom sikkerhetsanvisningene og produktmanualen før du bruker dette produktet. Den som er ansvarlig for instrumentet må sørge for at alle brukere forstår og etterlever disse anvisningene.

ADVARSEL:

Følgende etikettinformasjon er plassert på laserverktøyet for å informere deg om laserklassifikasjonen, for din egen bekvemmelighet og sikkerhet.

Verktøyet STHT1-77409 avgir en synlig laserstråle, som vist i figur A. Laserstrålen som avgis er i laserklasse 2 iht. IEC 60825-1, og samsvarer med 21 CFR 1040.10 og 1040.11, med unntak av avvik iht. Laser Notice No. 50 datert 24. juni 2007.

ADVARSEL:

Mens laserverktøyet er i drift må du være nøye med å unngå å utsette øynene dine for laserstrålen (den røde lyskilden). Det kan være skadelig for øynene å utsettes for en laserstråle over lengre tid. Unngå å se rett inn i strålen med optiske hjelpemidler.

ADVARSEL: For å redusere faren for personskade må brukeren lese produktets brukerhåndbok og håndbøkene om lasersikkerhet og batterisikkerhet.

FCC-samsvar

Denne enheten samsvarer med del 15 i FCC-reglene. Drift forutsetter følgende to kriterier: (1) Denne enheten skal ikke medføre skadelig interferens, og (2) denne enheten skal akseptere eventuell mottatt interferens, herunder interferens som kan medføre uønsket drift.

Stanley Black & Decker, Slough, Berkshire SL1 3YD, Storbritannia, erklærer herved at produktet STHT1-77409 samsvarer med de grunnleggende kravene og alle andre bestemmelser i direktiv 1999/5/EC. Kontakt Stanley Black & Decker hvis du ønsker et eksemplar av samsvarserklæringen.

Batterisikkerhet

ADVARSEL: Batterier kan eksplodere eller lekke og medføre personskade eller brann. Slik reduserer du faren:

ALDRI prøv å lade alkaliske batterier.

ALDRI bruk gamle og nye batterier sammen. Bytt alle batteriene samtidig, med nye batterier av samme merke og type.

ALDRI bland batterikjemi.

ALDRI kast batteriene i åpen ild.

ALLTID oppbevar batteriene utilgjengelige for barn.

ALLTID ta ut batteriene hvis enheten ikke skal brukes på noen måneder.

MERK: Sikre at du bruker de anbefalte batteriene.

MERK: Sørg for at batteriene settes i riktig, med rett polaritet.

1. Finn batterihusets lås på baksiden av verktøyet (figur B #2).
2. Bruk fingeren til å trekke låsen ned, slik at batteriedekselet åpnes og kan fjernes (figur C #1).
3. Sett inn to AAA-batterier og sørg for å plassere -- og +-endene til hvert batteri som angitt på innsiden av batterihuset (figur C #2).
4. Skyv stiftene nederst på batteridøren inn i hullene i batterirommet (figur C #3), og skyv døren ned til den klikkes på plass.

Mens verktøyet er slått PÅ, vises batterinivået i displayvinduet (figur E #1).

Bruk

1. La laseren øverst på verktøyet (figur A #1) peke mot veggen du vil måle avstanden til (figur D #1).
2. Klikk på ⚠ (figur A #3) for å vise et laserpunkt på veggen (figur D #1) og måle avstanden fra verktøyets underside til veggen (figur D #2).
3. Nederst i displayvinduet (figur A #2) kan du lese av den aktuelle målingen (figur E #3), som kontinuerlig endres mens du beveger verktøyet (i kontinuerlig målemodus).
4. Når undersiden av verktøyet er posisjonert i riktig avstand fra veggen, klikker du på for å få rett mål i displayvinduet (figur E #3).

Så snart den aktuelle målingen er utført kan du endre måleenhet fra desimale fot (6,21 fot) til fraksjon av fot (6'02"9/16), fraksjon av fot til meter (1,894 m), meter til tommer (74 9/16 tommer), eller tommer til desimale fot.

Vil du endre måleenhet, kan du trykke på og holde inne til du ser at måleenheten er endret (2-3 sekunder).

MERK: Hvis du fortsetter å holde inne 🔒 letter at målingen er endret, slås verktøyet av.

Måling på nytt

Hvis du trenger å måle på nytt, klikker du på

• Den forrige målingen (figur E #2) vises over den nye aktuelle målingen (figur E #3).
• Når du er klar til å utføre den nye målingen, klikker du på

Slik slår du av verktøyet

Verktøyet kan slås av på en av følgende måter:

• Trykk på og hold inne 📁 i 4 sekunder (til displayvinduet er tomt).

- Hvis du ikke bruker verktøyet i løpet av 180 sekunder, slås det automatisk av.

Spesifikasjoner

	STHT1-77409
Rekkevidde 17,5 cm til 15 m (7 tommer til 50 fot)
Målenøyaktighet* Vanligvis ± 3,0mm (± 1/8 tommer)*
Oppløsning 1 mm (1/16 tommer)
Laserklasse: Klasse 2 (IEC/EN60825-1: 2014)
Laserbølgelengde 620-690nm, Effekt < 1mW
Automatisk strømavstenging Etter 180 s
Batterilevetid (2 x AAA) Opptil 3000 målinger
Mål (H x D x B) 115 x 44 x 25 mm (4,68 x 1,73 x 1,10 tommer)
Vekt (med batterier)	100 g (3,21oz)
Tillatt lagringstemperatur	-10°C ~ +60°C (14°F ~ 140°F)
Tillatt driftstemperatur	0°C ~ +40°C (32°F ~ 104°F)
*Målenøyaktigheten avhenger av de aktuelle forholdene:Under fordelaktige forhold (god målflate og romtemperatur) opptil 10 m (33 fot).Under ufordelaktige forhold (sterkt sollys, svært svakt reflekterende målflate eller store temperatursvingninger) kan denne feilen øke med ± 0,25 mm/m (± 0,003 tommer/fot) for avstander over 10m (33 fot).

Garanti

STANLEY garanterer dette produktet over en tidsperiode på to (2) år, mot svikt i materiale og utførelse. Denne BEGRENSEDE GARANTIEN gjelder ikke for produkter som brukes feil, misbrukes, gjøres endringer på eller repareres. Ring 866-786-5924 for å få ytterligere informasjon eller anvisninger for retur. Med mindre annet er angitt vil STANLEY kostnadsfritt reparere alle STANLEY-produkter som viser seg å være defekte, inkludert reservedeler og arbeid, eller, hvis STANLEY velger det, erstatte verktøyene eller refundere kjøpsprisen, minus nedskrivning, i bytte mot det defekte verktøyet. DENNE BEGRENSEDE GARANTIEN UTELUKKER ALLE UTILSIKTEDE SKADER OG F∅LGESKADER. Enkelte stater tillater ikke ekskludering eller begrensning av utilsiktede skader eller følgeskader, og disse begrensningene gjelder derfor ikke nødvendigvis for deg. Denne BEGRENSEDE LIVSTIDSGARANTIEN gir deg spesifikke juridiske rettigheter som kan variere fra stat til stat. I tillegg til garantien dekkes STANLEY-lasere av: 30 dagers returrett. Hvis du ikke er 100 % fornøyd med STANLEY-laserens ytelse, uansett grunn, kan du returnere den innen 30 dager etter kjøpsdatoen, med kvitteringen, for full refusjon.

VIKTIG MERKNAD: Kunden er selv ansvarlig for at instrumentet brukes og behandles riktig. I tillegg er det utelukkende kunden som er ansvarlig for at laserenhetens nøyaktighet sjekkes regelmessig, og derfor at enheten er kalibrert.

Kalibrering og vedlikehold dekkes ikke av garantien.

Feilkoder

Kode Beskrivelse Korrigerende tiltak
--- Signalet som mottas er for svakt eller måletiden er for lang		Bruk en målplate eller endre målflate.
--- Signalet som mottas er for sterkt		Målet er for reflekterende. Bruk en målplate eller endre målflate.
--- For mye bakgrunnslys. Reduser bakgrunnslyset på målområdet.
--- Laserstrålen forstyrres Fjern eventuelle hindringer i laserstrålens bane og utfør målingen på nytt.
--- Util strekkelig batteri Skift ut de to AAA-batteriene.
301 Temperaturen er for høy La verktøyet avkjøles til en temperatur innenfor det angitte driftstemperaturområdet.
401 Maskinvarefeil Slå verktøyet av og på flere ganger. Hvis maskinvarefeilen fortsatt ikke er utrettet, må du returnere den til et servicesenter eller en distributør.
