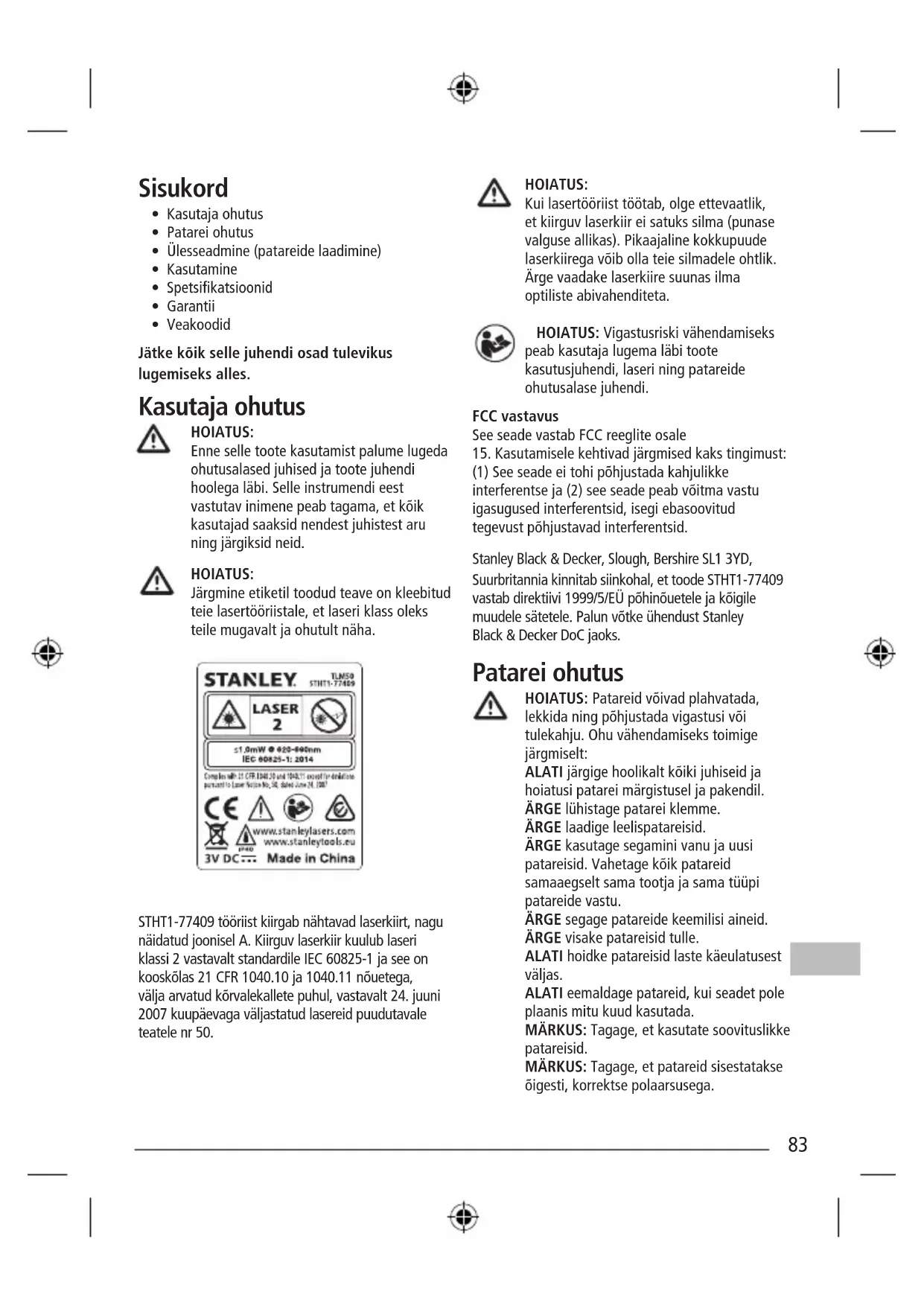

KASUTUSJUHEND TLM50 STANLEY
- Kasutaja ohutus
- Patarei ohutus
- Ülesseadmine (patareide laadimine)
- Kasutamine
- Spetsifikatsioonid
- Garantii
- Veakoodid
Jätke kõik selle juhendi osad tulevikus lugemiseks alles.
Kasutaja ohutus
HOIATUS:
Enne selle toote kasutamist palume lugeda ohutusalased juhised ja toote juhendi hoolega läbi. Selle instrumenti eest vastutav inimene peab tagama, et köik kasutajad saaksid nendest juhistest aru ning järgiksid neid.
HOIATUS:
Järgmine etiketil toodud teave on kleebitud teie lasertööriistale, et laseri klass oleks teile mugavalt ja ohutult näha.
STHT1-77409 tööriist kiirgab nähtavad laserkiirt, nagu näidatud joonisel A. Kiirguv laserkiir kuulub laseri klassi 2 vastavalt standardile IEC 60825-1 ja see on kooskõlas 21 CFR 1040.10 ja 1040.11 nõuetega, välja arvatud kõrvalekallete puhul, vastavalt 24. juuni 2007 kuupäevaga väljastatud lasereid puudutavale teatele nr 50.
HOIATUS:
Kui lasertööriist töötab, olge ettevaatlik, et kiirguv laserkiir ei satuks silma (punase valguse allikas). Pikaajaline kokkupuude laserkiirega vöib olla teie silmadele ohtlik. Ärge vaadake laserkiire suunas ilma optiliste abivahenditeta.
HOIATUS: Vigastusriski vähendamiseks peab kasutaja lugema läbi toote kasutusjuhendi, laseri ning patareide ohutusalase juhendi.
FCC vastavus
See seade vastab FCC reeglite osale
15. Kasutamisele kehtivad järgmised kaks tingimust:
(1) See seade ei tohi põhjustada kahjulikke
interferentse ja (2) see seade peab võitma vastu
igasugused interferentsid, isegi ebasoovitud
tegevust põhjustavad interferentsid.
Stanley Black & Decker, Slough, Berkshire SL1 3YD, Suurbritannia kinnitab siinkohal, et toode STHT1-77409 vastab direktiivi 1999/5/EÜ põhinõuetele ja kõigile muudele sätetele. Palun võtke ühendust Stanley Black & Decker DoC jaoks.
Patarei ohutus
HOIATUS: Patareid võivad plahvatada, lekkida ning põhjustada vigastusi või tulekahju. Ohu vähendamiseks toimige järgmiselt:
ALATI järgige hoolikalt köiki juhiseid ja hoiatusi patarei märgistusel ja pakendil. ÄRGE lühistage patarei klemme.
ÄRGE laadige leelispatareisid.
ÄRGE kasutage segamini vanu ja uusi patareisid. Vahetage kõik patareid samaaegselt sama tootja ja sama tüüpi patareide vastu.
ÄRGE segage patareide keemilisi aineid.
ALATI hoidke patareisid laste käeulatusest väljas.
ALATI eemaldage patareid, kui seadet pole plaanis mitu kuud kasutada.
MÄRKUS: Tagage, et kasutate soovituslikke patareisid.
MÄRKUS: Tagage, et patareid sisestatakse öigesti, korrektse polaarsusega.
Ülesseadmine (patareide laadimine)
- Patareipesa riiv astub tööriista tagaküljel (joonis B #2).
- Tõmmake riiv avamiseks sõrmega alla ning eemaldage patareipesa uks (joonis C #1).
- Sisestage kaks AAA patareid, veendudes, et iga patarei - ja + poolused vastavad akupesas toodud märgistusele (joonis C #2).
- Libistage patareipesa ukse all olevad tihvtid patareipesa sälkudesse (joonis C #3) ning lükake uks alla, kuni see oma kohal lukustub.
Kui tööriist on SISSE lülitatud, ilmub ekraani aknale patarei täituvuse märk (joonis E #1).
Kasutamine
- Suunake laseri esikülg (joonis A #1) seinale, mille kaugust soovite mõõta (joonis D #1).
- Klöpsake 🚠 (joonis A #3), et näha seinal laseri täppi (joonis D #1) ning mõõtke kaugust tööriista tagaküljest kuni seinani (joonis D #2).
- Ekraani akna alumises osas (joonisel A #2) on näha käesolevat mõõtmistulemust (joonis E #3), mis muutub edasi koos tööriista liikumisega (püsiv mõõtmisrežiim).
- Kui tööriista tagakülg on asetatud seinast öigele kaugusele, klöpsake ▲, et näha käesolevat möötmistulemust ekraani aknal (joonis E #3).
Mõõtühiku muutmine
Kui käesolev mõõtmistulemus on käes, saate muuta mõõtühikut kümnendarvulisest jalast (6,21 ft) murdarvuliseks jalaks (6'02" 9/16), murdarvulisest jalast meetriteks (1,894 m), meetritest tollideks (749/16 in) või tollidest kümnendarvuliseks jalaks.
Mõõtühiku muutmiseks vajutage ja hoidke all 📁, kuni muudetud mõõtmistulemus on näha (2-3 sekundit).
MÄRKUS: Kui jätkake allhoidmist pärast mõõtmistulemuse muutumist, lülitub tööriist välja.
Uuesti mõõtmine
Kui peate mõõtmist kordama, klõpsake
- Eelnev mõõtmistulemus (joonis E #2) ilmub uue käeoleva mõõtmistulemuse kohale (joonis E #3).
- Kui olete valmis uueks mõõtmiseks, klõpsake
Tööriista väljalülitamine
Tööriista saab välja lülitada ühel järgmistest viisidest:
- Vajutage ja hoidke all 4 sekundit (kuni ekraani aken on tühi).
- Kui te ei kasuta tööriista 180 sekundit järjest, lülitub see automaatselt välja.
Spetsifikatsioonid
| STHT1-77409 |
| Ulatus 17,5 cm kuni 15m (7in kuni 50ft) |
| Mõõtmistäpsus* Tüüpiliselt ± 3,0 mm (± 1/8in)* |
| Resolutsioon 1 mm (1/16in) |
| Laseri klass: Klass 2 (IEC/EN60825-1: 2014) |
| Laseri lainepikkus 620-690 nm, to de < 1mW |
| Automaatne toite väljalülitamine | Pärast 180 s |
| Patarei eluiga (2 x AAA) Kuni 3000 mõõtmist |
| Mõõtmed (K x S x L) 115 x 44 x 25 mm (4,68 x 1,73 x 1,10 in) |
| Kaal (patareita) | 100 g (3,21 oz) |
| Säilitustemperatuuri vahemik | -10°C ~ +60°C (14°F ~ 140°F) |
| Töötemperatuuri vahemik | 0°C ~ +40°C (32°F ~ 104°F) |
| *Mõõtmistäpsus sõltub käesolevatest tingimustest:Soodsatel tingimustel (hea sihtimispind ja toatemperatuur) kuni 10 m (33ft).Ebasoodsatel tingimustel (ere päevavalgus, väga nõrk peegeldav sihtimispind või suured temperatuurikõikumised) võib viga suureneda ± 0,25 mm/m (± 0.003 in/ft) võrra üle 10 m (33ft) pikkuste vahemaade puhul. |
Garantii
STANLEY annab sellele tootele (2) aastase garantii, mis katab materjali ja tootmise puudusi. See PIIRATUD GARANTII ei kata tooteid, mida on väärkasutatud, kuritarvitatud, muudetud või remonditud. Palun helistage numbril 866-786-5924 lisateabe või tagastamisjuhiste saamiseks. Kui pole märgitud teisiti, remondib STANLEY tasuta iga STANLEY toote, millel on tuvastatud puudused, kattes ka osad ja töökulud, või otsustab STANLEY oma ära nägemise järgi taolise tööriista asendada või tagastada ostusumma, miinus summa amortisatsiooni eest, saades vastu vigase tööriista. SEE PIIRATUD GARANTII VÄLISTAB KÖIK JUHUSLIKUD VÖI KAASNEVAD KAHJUSTUSED. Mõnes riigis pole lubatud teha erandit või piiranguid seoses juhuslike või kaasnevate kahjustustega, mistõttu ei pruugi need piirangud teile kehtida. See PIIRATUD ELAJAGA GARANTII annab teile spetsiifilised juriidilised õigused, mis võivad riigiti varieeruda. Lisaks garantiile kehtib STANLEY laseritele: 30-päevane raha tagastamise garantii. Kui te pole oma STANLEY laseri tööga mingil põhjusel täielikult rahul, saate selle meile 30 päeva jooksul alates ostukuupäevast ostutõendi alusel tagastada, saades kogu raha tagasi.
OLULINE TEATIS: Klient vastutab selle instrumenti õige kasutamise ja hooldamise eest. Lisaks vastutab klient täielikult laserseadme täpsuse periodilise kontrollimise eest ja seega ka instrumenti kalibreerimise eest.
Garantii ei kata kalibreerimise ega hooldust.
Veakoodid
| Kood Kirjeldus Korrektiivne meede | |
| --- Vastuvõetud signaal liiga nõrk või mõõtmisaeg liiga pikk | Kasutage sihtplaati või vahetage sihtimispinda. |
| --- Vastuvõetav signaal liiga kõrge | Sihtimispind peegeldab liiga palju. Kasutage sihtplaati või vahetage sihtimispinda. |
| --- Tasutavalgus on liiga tugev Vähendage taustavalgust sihtkohas. |
| --- Laserkiir on häiritud Eemaldage laserkiire trajektoorilt igasugused takistused ja korrake mõõtmist. |
| --- Ebapiisav patarei Vahetage kaks AAA patareid välja. |
| 301 | Temperatuur liiga kõrge | Laske tööriistal jahtuda temperatuurini, mis jääb täpsustatud töö- temperatuuri vahemikku. |
| Temperatuur liiga madal Laske tööriistal soojeneda temperatuurini, mis jääb täpsustatud töö- temperatuuri vahemikku. |
| 401 Riistvara viga Lülitage tööriist mitu korda sisse ja välja. Kui riistvara viga jääb püsima, viige laserseade teeninduskeskusele või edasimüüjale tagasi. |
