BRUGSANVISNING TLM50 STANLEY

• Setup (opladning af batterier)

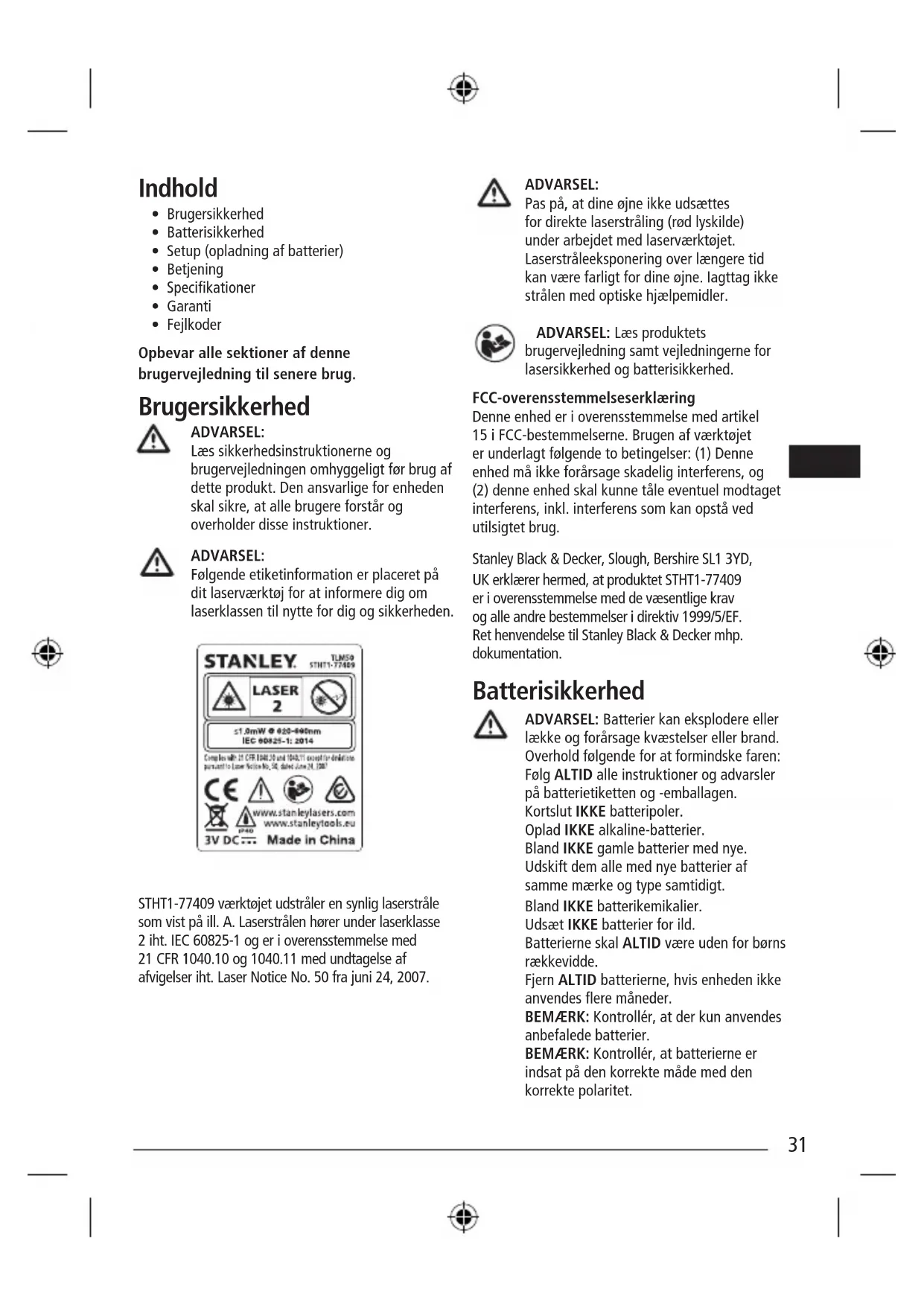

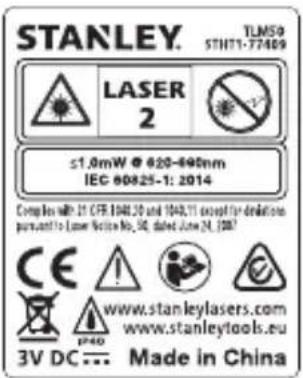

• Fejlkoder Opbevar alle sektioner af denne brugervejledning til senere brug. Brugersikkerhed ADVARSEL: Læs sikkerhedsinstruktionerne og brugervejledningen omhyggeligt før brug af dette produkt. Den ansvarlige for enheden skal sikre, at alle brugere forstår og overholder disse instruktioner. ADVARSEL: Følgende etiketinformation er placeret på dit laserværktøj for at informere dig om laserklassen til nytte for dig og sikkerheden. STHT1-77409 værktøjet udstråler en synlig laserstråle som vist på ill. A. Laserstrålen hører under laserklasse 2 iht. IEC 60825-1 og er i overensstemmelse med 21 CFR 1040.10 og 1040.11 med undtagelse af afvigelser iht. Laser Notice No. 50 fra juni 24, 2007. ADVARSEL: Pas på, at dine øjne ikke udsættes for direkte laserstråling (rød lyskilde) under arbejdet med laserværktøjet. Laserstråleeksponering over længere tid kan være farligt for dine øjne. Iagttag ikke strålen med optiske hjælpemidler. ADVARSEL: Læs produktets brugervejledning samt vejledningerne for lasersikkerhed og batterisikkerhed. FCC-overensstemmelseserklæring Denne enhed er i overensstemmelse med artikel 15 i FCC-bestemmelserne. Brugen af værktøjet er underlagt følgende to betingelser: (1) Denne enhed må ikke forårsage skadelig interferens, og (2) denne enhed skal kunne tåle eventuel modtaget interferens, inkl. interferens som kan opstå ved utilsigtet brug. Stanley Black & Decker, Slough, Bershire SL1 3YD, UK erklærer hermed, at produktet STHT1-77409 er i overensstemmelse med de væsentlige krav og alle andre bestemmelser i direktiv 1999/5/EF. Ret henvendelse til Stanley Black & Decker mhp. dokumentation. Batterisikkerhed ADVARSEL: Batterier kan eksplodere eller lække og forårsage kvæstelser eller brand. Overhold følgende for at formindske faren: Følg ALTID alle instruktioner og advarsler på batterietiketten og -emballagen. Kortslut IKKE batteripoler. Oplad IKKE alkaline-batterier. Bland IKKE gamle batterier med nye. Udskift dem alle med nye batterier af samme mærke og type samtidigt. Bland IKKE batterikemikalier. Udsæt IKKE batterier for ild. Batterierne skal ALTID være uden for børns rækkevidde. Fjern ALTID batterierne, hvis enheden ikke anvendes ere måneder. BEMÆRK: Kontrollér, at der kun anvendes anbefalede batterier. BEMÆRK: Kontrollér, at batterierne er indsat på den korrekte måde med den korrekte polaritet. 31Setup (opladning af batterier)

Find lasken til batterirummet bag på værktøjet (ill. B #2).

Skub palerne forneden på batteridækslet ind i udsparingerne i batterirummet (ill. C #3), og tryk dækslet nedad, indtil det går i indgreb. Når værktøjet er TÆNDT, vises batteriniveauet på displayet (ill. E #1). Betjening

Peg laseren øverst på værktøjet (ill. A #1) mod den væg, hvor du ønsker at måle afstanden (ill. D #1).

Tryk på (ill. A #3) for at få vist et laserpunkt på væggen (ill. D #1) for at måle afstanden af bunden på værktøjet til væggen (ill. D #2).

I bunden af displayet (ill. A #2) vises den aktuelle måling (ill. E #3), som ændrer sig, når du bevæger værktøjet (i kontinuerlig målefunktion).

Når bunden af værktøjet befinder sig med den korrekte afstand til væggen, skal du trykke

for at udføre den aktuelle måling på displayet (ill. E #3). Ændring af måleenhed Når den aktuelle måling er blevet udført, kan du ændre måleenheden fra decimal fod (6,21 fod) til brøkdel fod (6'02" 9/16), brøkdel fod til meter (1,894 m), meter til tommer (74 9/16"), eller tommer til decimal fod. For at ændre måleenheden skal du trykke på

holde den inde, indtil ændringen af måleenheden vises (2-3 sekunder). BEMÆRK: Hvis du bliver ved med at holde inde efter ændringen af måleenheden, slukkes værktøjet. Gentagelse af måling Hvis det er nødvendigt at foretage en ny måling, skal du trykke på

• Den forrige måling (ill. E #2) bliver vist over den nye aktuelle måling (ill. E #3).

• Når du er parat til at foretage en ny aktuel måling, skal du trykke på

Slukning af værktøjet Værktøjet kan slukkes på følgende måder:

• Tryk på og hold den inde i 4 sekunder (indtil displayet slukkes).

• Hvis du ikke anvender værktøjet i mere end 180 sekunder, slukkes det automatisk.

Målenøjagtighed er afhængig af de aktuelle betingelser:

• Under gunstige betingelser (god måloverade og korrekt rumtemperatur) op til 10 m (33 fod).

• Under ugunstige betingelser (kraftigt sollys, meget ringe reekterende måloverade eller stor temperaturuktuation), kan fejlafvigelsen øges med ± 0,25 mm/m (± 0.003 "/fod) ved afstande på over 10 m (33 fod). Garanti Garantiperioden for dette STANLEY produkt er på (2) år og dækker materielle mangler og konstruktionsfejl. Denne BEGRÆNSEDE GARANTI dækker ikke produkter, som anvendes, misbruges, ændres, eller repareres i modstrid med det egentlige formål. Yderligere oplysninger eller råd om returforsendelse kan indhentes på telefonnummer 866-786-5924. Medmindre andet er anført, udfører STANLEY reparationer uden yderligere omkostninger på ethvert STANLEY produkt, som er defekt, inklusive dele og arbejdsudgifter, eller STANLEY erstatter værktøjet med et nyt eller refunderer købsprisen, minus den afvigelse, som forekommer, i forhold til det defekte værktøj. DENNE BEGRÆNSEDE GARANTI EKSKLUDERER ALLE SKADER, SOM ER OPSTÅET PGA. UTILSIGTET BRUG, ELLER FØLGESKADER. Nogle lande tillader ikke denne eksklusion eller begrænsning mhp. skader, som opstår pga. utilsigtet brug eller følgeskader, så muligvis gør disse begrænsninger sig ikke gældende for dig. Denne BEGRÆNSEDE HOLDBARHEDSGARANTI giver dig specifikke juridiske rettigheder, som kan variere fra land til land. Som supplement til garantien, dækkes STANLEY lasere af en: 30 dages pengene- tilbage-garanti. Hvis du ikke er fuldt ud tilfreds med præstationen af din STANLEY laser af en eller anden grund, kan du returnere den inden for 30 dage fra købsdatoen og få tilbagebetalt det fulde beløb. VIGTIG HENVISNING: Kunden er ansvarlig for korrekt brug og pleje af enheden. Desuden er kunden ansvarlig for regelmæssig kontrol af laserenhedens nøjagtighed og også for kalibrering af enheden. Kalibrering og pleje er ikke dækket af garantien. 33Fejlkoder Kode Beskrivelse Afhjælpende handling --- Modtaget signal for svagt eller målingen tager for lang tid Brug en målplade eller vælg en anden måloverade. --- Modtaget signal for kraftigt Målet reekterer for meget. Brug en målplade eller vælg en anden måloverade. --- For kraftig baggrundsbelysning Reducér baggrundsbelysningen for målområdet. --- Laserstråle afbrudt Fjern hindringer i laserstråleområdet og gentag målingen. --- Batteri for svagt Udskift de to AAA batterier. 301 Temperatur for høj Lad værktøjet afkøle til en temperatur inden for det specicerede driftstemperaturområde. Temperatur for lav Lad værktøjet varme op til en temperatur inden for det specicerede driftstemperaturområde. 401 Hardware-fejl Tænd og sluk for værktøjet adskillige gange. Hvis hardware-fejlen ikke forsvinder, skal det returneres til et servicecenter eller distributør.
