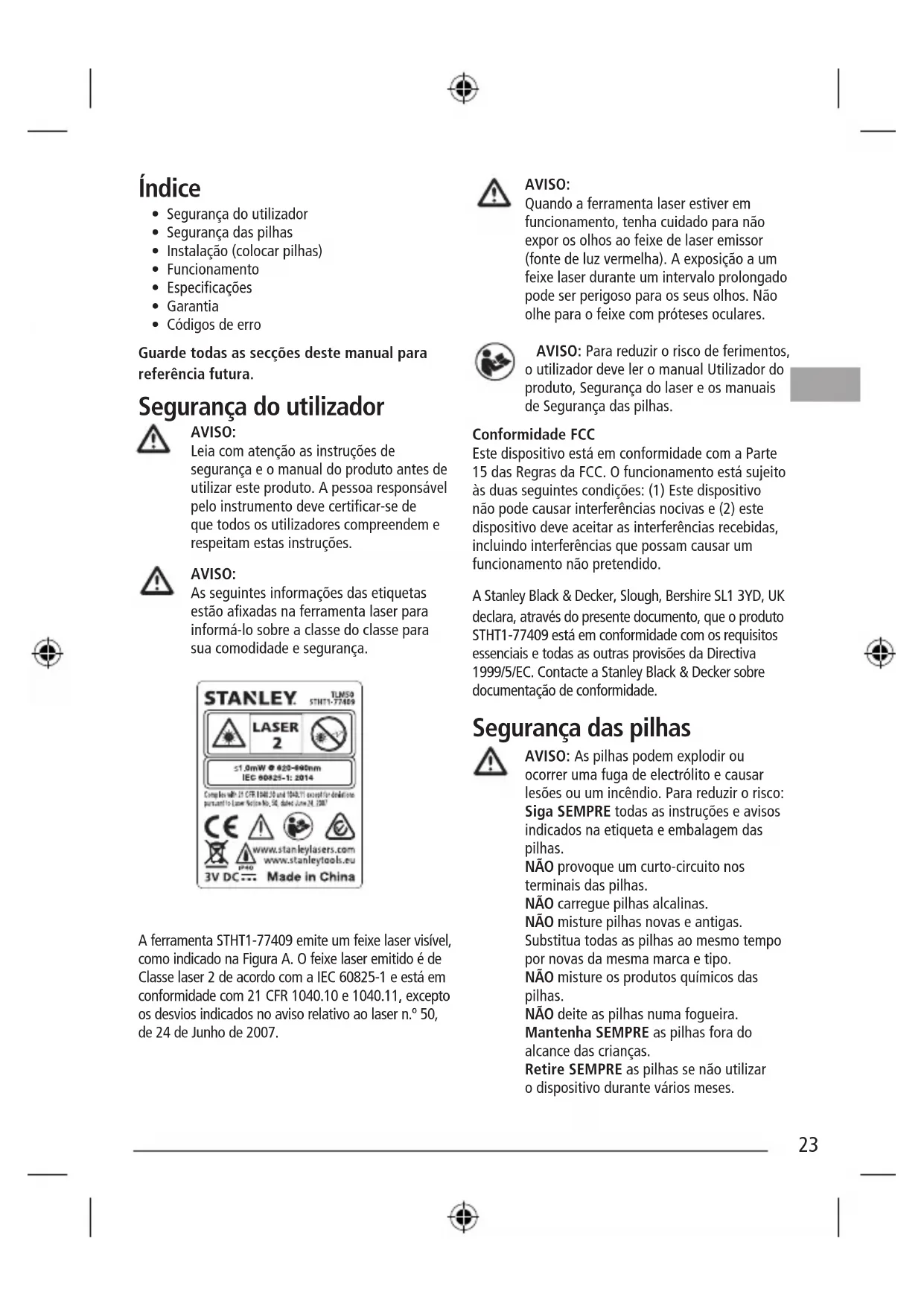

MANUAL DE UTILIZADOR TLM50 STANLEY

• Segurança do utilizador

• Segurança das pilhas

• Instalação (colocar pilhas)

• Códigos de erro Guarde todas as secções deste manual para referência futura. Segurança do utilizador AVISO: Leia com atenção as instruções de segurança e o manual do produto antes de utilizar este produto. A pessoa responsável pelo instrumento deve certicar-se de que todos os utilizadores compreendem e respeitam estas instruções. AVISO: As seguintes informações das etiquetas estão axadas na ferramenta laser para informá-lo sobre a classe do classe para sua comodidade e segurança. A ferramenta STHT1-77409 emite um feixe laser visível, como indicado na Figura A. O feixe laser emitido é de Classe laser 2 de acordo com a IEC 60825-1 e está em conformidade com 21 CFR 1040.10 e 1040.11, excepto os desvios indicados no aviso relativo ao laser n.º 50, de 24 de Junho de 2007. AVISO: Quando a ferramenta laser estiver em funcionamento, tenha cuidado para não expor os olhos ao feixe de laser emissor (fonte de luz vermelha). A exposição a um feixe laser durante um intervalo prolongado pode ser perigoso para os seus olhos. Não olhe para o feixe com próteses oculares. AVISO: Para reduzir o risco de ferimentos, o utilizador deve ler o manual Utilizador do produto, Segurança do laser e os manuais de Segurança das pilhas. Conformidade FCC Este dispositivo está em conformidade com a Parte 15 das Regras da FCC. O funcionamento está sujeito às duas seguintes condições: (1) Este dispositivo não pode causar interferências nocivas e (2) este dispositivo deve aceitar as interferências recebidas, incluindo interferências que possam causar um funcionamento não pretendido. A Stanley Black & Decker, Slough, Bershire SL1 3YD, UK declara, através do presente documento, que o produto STHT1-77409 está em conformidade com os requisitos essenciais e todas as outras provisões da Directiva 1999/5/EC. Contacte a Stanley Black & Decker sobre documentação de conformidade. Segurança das pilhas AVISO: As pilhas podem explodir ou ocorrer uma fuga de electrólito e causar lesões ou um incêndio. Para reduzir o risco: Siga SEMPRE todas as instruções e avisos indicados na etiqueta e embalagem das pilhas. NÃO provoque um curto-circuito nos terminais das pilhas. NÃO carregue pilhas alcalinas. NÃO misture pilhas novas e antigas. Substitua todas as pilhas ao mesmo tempo por novas da mesma marca e tipo. NÃO misture os produtos químicos das pilhas. NÃO deite as pilhas numa fogueira. Mantenha SEMPRE as pilhas fora do alcance das crianças. Retire SEMPRE as pilhas se não utilizar o dispositivo durante vários meses.NOTA: Certique-se de que utiliza as pilhas recomendadas. NOTA: Certique-se de que as pilhas estão inseridas correctamente, com a polaridade correcta. Instalação (colocar pilhas)

Procure a patilha do compartimento das pilhas na parte de trás da ferramenta (Figura B #2).

Com um dedo, puxe a patilha para baixo para desbloquear e remover a porta das pilhas (Figura C #1).

Insira duas pilhas AAA, certificando-se de que posiciona as extremidades - e + de cada bateria, como indicado no compartimento da bateria (Figura C #2).

Deslize os pinos na parte inferior da porta das pilhas nas ranhuras do compartimento das pilhas (Figura C #3) e empurre a porta para baixo até encaixar no respectivo local. Quando a ferramenta é ligada, o nível de carga das pilhas na janela do visor (Figura E #1). Funcionamento

Aponte o laser na parte superior da ferramenta (Figura A #1) para a parede cuja distância necessita de medir (Figura D #1).

Clique em (Figura A #3) para apresentar um ponto laser na parede (Figura D #1) e medir a distância entre a parte inferior da ferramenta e a parede (Figura D #2).

Na parte inferior da janela de visualização (Figura A #2), verifique a medição de corrente (Figura E #3), que altera à medida que move a ferramenta (no modo Medição contínua).

Quando a parte inferior da ferramenta estiver posicionada a uma distância correcta da parede, clique em para fazer uma medição de corrente na janela de visualização (Figura E #3). Alterar a unidade de medida Quando a medição de corrente é efectuada, pode alterar a unidade de medida de pés decimais (6,21 pés) para pés fraccionais (6'02" 9/16), pés fraccionais para metros (1.894 m), metros para polegadas (74 9/16 pol), ou de polegadas para pés decimais. Para alterar a unidade de medida, prima e mantenha premido até a medida ser alterada (2-3 segundos). NOTA: Se continuar a manter premido após a medição alterar, a ferramenta desliga-se. Medir novamente Se quiser fazer uma nova medição, clique em .

• A medição anterior (Figura E #2) é apresentada acima da nova medição de corrente (Figura E #3).

• Quando estiver pronto para fazer uma nova medição de corrente, clique em

Desligar a ferramenta A ferramenta pode ser desligada de uma das seguintes maneiras:

• Prima e mantenha premido durante 4 segundos (até a janela de visualização se apagar).

• Se não utilizar a ferramenta durante 180 segundos, esta desliga-se automaticamente.

24Especificações STHT1-77409 Gama 17,5 cm a 15 m (7 pol a 50 pés) Precisão de medição* Normalmente, ± 3,0 mm (± 1/8 pol)* Resolução 1 mm (1/16 pol) Classe do laser: Classe 2 (IEC/EN60825-1: 2014) Comprimento de onda do laser 620-690 nm, Potência < 1 mW Desligar automático Após 180 s Duração da bateria (2 x AAA) Até 3 000 medições Dimensões (A x D x L) 115 x 44 x 25 mm (4,68 x 1,73 x 1,10 pol) Peso (com pilhas) 100 g (3,21 oz) Gama de temperaturas de armazenamento -10 °C ~ +60 °C (14 °F ~ 140 °F) Gama de temperaturas de funcionamento 0 °C ~ +40 °C (32 °F ~ 104 °F)

A precisão de medição depende das condições actuais:

• Em condições favoráveis (boa superfície do alvo e temperatura ambiente) até 10 m (33 pés).

• Em condições desfavoráveis (luz solar intensa, superfície do alvo com baixa reectividade ou elevadas utuações de temperatura), o erro para distâncias superiores a 10 m (33 pés) em ± 0,25 mm/m (± 0,003 pol/pés). Garantia A STANLEY fornece uma garantia de (2) anos para este produto contra defeitos de material e mão-de-obra. Esta GARANTIA LIMITADA não abrange produtos que sejam utilizados incorrectamente, abusados, alterados ou reparados. Ligue para 866-786-5924 para obter mais informações ou instruções de devolução. Excepto indicação em contrário, a STANLEY irá fazer reparações sem custos, qualquer produto STANLEY que apresente defeitos, incluindo despesas de peças e mão-de-obra ou à opção da STANLEY, substituir essas ferramentas ou reembolsar o preço de compra, menos o valor de amortização, para substituir a ferramenta defeituosa. ESTA GARANTIA LIMITADA EXCLUI TODOS OS DANOS INCIDENTAIS OU CONSEQUENCIAIS. Alguns estados não permitem a exclusão ou limitação de danos acidentais ou consequenciais, por isso estas limitações podem não aplicar-se a si. ESTA GARANTIA VITALÍCIA LIMITADA fornece-lhe direitos legais específicos que podem variar consoante o estado. Além da garantia, os lasers STANLEY são abrangidos por: Garantia de reembolso de 30 dias. Se, por algum motivo, não estiver totalmente satisfeito com o desempenho do seu laser STANLEY, pode devolvê-lo num prazo de 30 dias a partir da data de compra mediante a apresentação de um comprativo para obter um reembolso total. NOTA IMPORTANTE: O cliente é responsável pela utilização e cuidados correctos do instrumento. Além disso, o cliente é totalmente responsável pela verificação periódica da unidade laser e, por conseguinte, pela calibração do instrumento. A calibração e os cuidado não são abrangidos pela garantia. 25Códigos de erro Código Descrição Acção correctiva --- O sinal recebido é demasiado fraco ou o tempo de medição é demasiado comprido Utilize a placa-alvo ou altere a superfície do alvo. --- O sinal recebido é demasiado elevado A reectância do alvo é demasiado elevada. Utilize a placa-alvo ou altere a superfície do alvo. --- Demasiada luz de fundo Reduza a luz de fundo na área de alvo. --- Feixe laser interrompido Remova os obstáculos que possam estar a obstruir o feixe laser e repita a medição. --- Nível de carga das pilhas insuciente Substitua as duas pilhas AAA. 301 Temperatura demasiado elevada Permita que a ferramenta arrefeça até atingir uma temperatura de acordo com a Gama de temperaturas de funcionamento especicada. Temperatura demasiado baixa Permita que a ferramenta aqueça até atingir uma temperatura de acordo com a Gama de temperaturas de funcionamento especicada. 401 Erro de hardware Ligue e desligue a ferramenta várias vezes. Se o erro de hardware não for resolvido, leve o equipamento para um Centro de assistência ou distribuidor.
