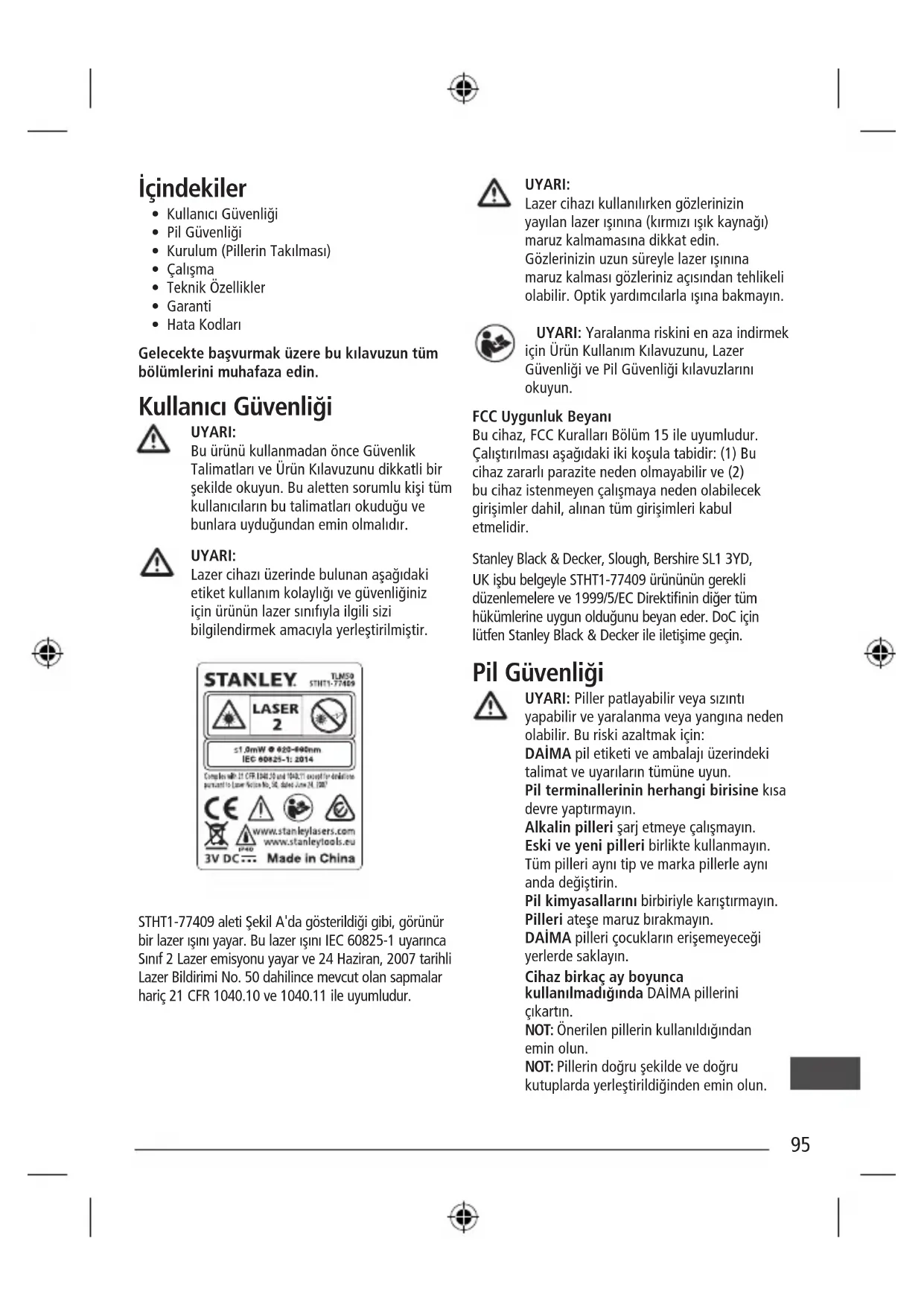

KULLANIM KILAVUZU TLM50 STANLEY
- Kullanıcı Güvenliği
- Pil Güvenliği
• Kurulum (Pillerin Takılması)
- Çalışma
- Teknik Özellikler
- Garanti
• Hata Kodlari
Gelecekte başvurmak üzere bu kılavuzun tüm bölümlerini muhafaza edin.
Kullanıcı Güvenliği
UYARI:
Bu ürünü kullanmadan önce Güvenlik Talimatları ve Ürün Kılavuzunu dikkatli bir şekilde okuyun. Bu aletten sorumlu kişi tüm kullanıcıların bu talimatları okuduğu ve bunlara uyduğundan emin olmalıdır.
UYARI:

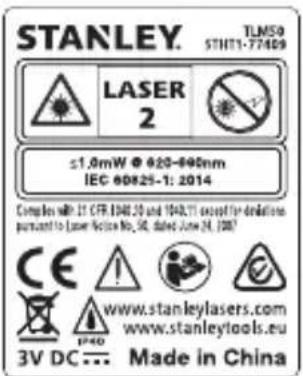

Lazer cihazı üzerinde bulunan aşağıdaki etiket kullanım kolaylığı ve güvenliğiniz için ürünün lazer sınıfıyla ilgili sizi bilgilendirmek amacıyla yerleştirilmiştir.
STHT1-77409 aleti Şekil A'da gösterildiği gibi, görünür bir lazer ışını yayar. Bu lazer ışını IEC 60825-1 uyarınca Sınıf 2 Lazer emisyonu yayar ve 24 Haziran, 2007 tarihli Lazer Bildirimi No. 50 dahilince mevcut olan sapmalar hariç 21 CFR 1040.10 ve 1040.11 ile uyumludur.
UYARI:
Lazer cihazı kullanılırken gözlerinizin yayılan lazer ışınına (kırmızı ışık kaynağı) maruz kalmamasına dikkat edin. Gözlerinizin uzun süreyle lazer ışınına maruz kalması gözleriniz açısından tehlikeli olabilir. Optik yardımcılarla ışına bakmayın.
UYARI: Yaralanma riskini en aza indirmek için Ürün Kullanım Kılavuzunu, Lazer Güvenliği ve Pil Güvenliği kılavuzlarını okuyun.
FCC Uygunluk Beyani
Bu cihaz, FCC Kuralları Bölüm 15 ile uyumludur. Çalıştırılması aşağıdaki iki koşula tabidir: (1) Bu cihaz zararlı parazite neden olmayabilir ve (2) bu cihaz istenmeyen çalışmaya neden olabilecek girişimler dahil, alınan tüm girişimleri kabul etmelidir.
Stanley Black & Decker, Slough, Berkshire SL1 3YD, UK işbu belgeyle STHT1-77409 ürününün gerekli düzenlemelere ve 1999/5/EC Direktifinin diğer tüm hükümlerine uygun olduğunu beyan eder. DoC için lütfen Stanley Black & Decker ile iletişime geçin.
Pil Güvenliği
UYARI: Piller patlayabilir veya sızıntı yapabilir ve yaralanma veya yangına neden olabilir. Bu riski azaltmak için:
DAİMA pil etiketi ve ambalajı üzerindeki talimat ve uyarıların tümüne uyun.
Pil terminallerinin herhangi birisine kısa devre yaptırmayın.
Alkalin pilleri şarj etmeye çalışmayın.
Eski ve yeni pilleri birlikte kullanmayın.
Tüm pilleri aynı tip ve marka pillerle aynı anda değiştirin.
Pil kimyasallarını birbiriyle karıştırmayın.
Pilleri ateşe maruz bırakmayın.
DAİMA pilleri çocukların erişemeyeceği yerlerde saklayın.
Cihaz birkaç ay boyunca kullanılmadığında DAİMA pillerini çıkartın.
NOT: Önerilen pillerin kullanıldığından emin olun.
NOT: Pillerin doğru şekilde ve doğru kutuplarda yerleştirildiğinden emin olun.
Kurulum (Pillerin Takılması)
- Cihazın arka tarafından pil bölmesi kapağını yerleştirin (Şekil B #2).
- Parmağınızı kullanarak, kilidini açmak için kapak sürgüsünü çekin ve kapağı çıkartın (Şekil C #1).
- İki adet AAA pili, her bir pilin - ve + uçları pil bölmesinin içerisinde belirtildiği şekilde olduğundan emin olacak şekilde yerleştirin (Şekil C #2).
- Pil kapağının alt kısmında bulunan pimleri pil bölmesindeki çentiklere kaydırın (Şekil C #3) ve kapak yerine tam oturana kadar ittirin.
Cihaz çalıştırıldığında pil seviyesi ekran penceresinde belirir (Şekil E #1).
Çalışma
- Cihazın en üstündeki lazer işınınlı (Şekil A #1) aradaki mesafeyi sizin ölçmeniz gereken duvara doğru yöneltin (Şekil D #1).
- Bir lazer noktasını duvarda (Şekil D #1) görüntülemek için üzerine (Şekil A #3) tıklayın ve cihazın tabanı ile duvar arasındaki mesafeyi ölçün (Şekil D #2).
- Ekran penceresinin alt kısmında (Şekil A #2) siz cihazı hareket ettirdikçe (Sürekli Ölçüm modunda) değişecek olan güncel mesafeyi görüntüleyin (Şekil E #3).
- Cihazın alt kısmı duvarla doğru mesafede konumlandırıldığında, ekran penceresinde doğru ölçümü almak için (Şekil E #3) tuşuna tıklayın.
Ölçüm Biriminin Değiştirilmesi
Mevcut ölçümü yaptıktan sonra ondalık feet olan ölçüm birimini (6.21 ft) kesirli feet değerine (6'02"9/16), kesirli feetten metreye (1,894 m) metreden inçe (74 9/16 inç) veya inçten ondalık feete değiştirebilirsiniz.
Ölçüm birimini değiştirmek için ölçüm değişimini görene kadar ■ tuşuna basın ve basılı tutun (2-3 saniye).
NOT: Ölçüm birimi değişikten sonra tuşuna basmaya devam ederseniz cihaz kapanır.
Yeniden ölçüm
Yeni bir ölçüm yapmanız gerekirse ruşuna tıklayın.
- Önceki ölçüm (Şekil E #2) yeni yapılan güncel ölçümün üst kısmında (Şekil E #3) görüntülenir.
- Yeni güncel ölçümü yapmaya hazır olduğunuzda tuşuna tıklayın.
Cihazın Kapatılması
Cihaz aşağıdaki yöntemlerden biri kullanılarak kapatılabilir:
- 4 saniye süreyle (ekran penceresi silinene kadar) tuşuna basın ve basılı tutun.
- Cihazı 180 saniye süreyle kullanmamanız durumunda otomatik olarak kapanacaktır.
TR
Teknik Özellikler
| STHT1-77409 |
| Menzil 17,5cm ila 15m (7inç ila 50ft) arası |
| Ölçüm Doğruluğu Genellikle ± 3,0mm (± 1/8inç)* |
| Çözünürlük 1mm (1/16inç) | |
| Lazer Sınıfı: Sınıf 2 (IEC/EN60825-1: 2014) |
| Lazer Dalga Boyu 620-690nm, Güç < 1mW |
| Otomatik Güç Kapatma 180s sonra |
| Pil Ömrü (2 x AAA) 3000 Ölçüme kadar |
| Ebatlar (Y x D x G) 115 x 44 x 25mm (4,68 x 1,73 x 1,10inç) |
| Ağırlık (Pillerle birlikte) | 100g (3,21oz) |
| Saklama Sıcaklık Aralığı | -10°C ~ +60°C (14°F ~ 140°F) |
| Çalıştırma Sıcaklık Aralığı | 0°C ~ +40°C (32°F ~ 104°F) |
| *Ölçüm Doğruluğu mevcut koşullara bağlıdır:Uygun koşullar altında (iyi hedef yüzeyi ve oda sıcaklığı) 10m'ye (33ft) kadar.Uygun olmayan koşullar altında (parlak güneş ışığı, son derece zayıf yansıtmalı hedef yüzeyi veya geniş sıcaklık dalgalanmaları) altında hata 10m (33ft) üzeri mesafeler için ± 0,25 mm/m (± 0,003 in/ft) artabilir. |
Garanti
STANLEY bu ürünle ilgili malzeme hataları ve işçilik için (2) yıl garanti verir. Bu SINIRLI GARANTİ doğru olmayan şekilde veya kötü amaçla kullanılmış, üzerinde değişiklik yapılmış veya tamir görmüş ürünleri kapsamaz. Daha fazla bilgi veya iade talimatlarıyla ilgili bilgi için lütfen 866-786-5924 nolu telefonu arayın. Aksi belirtilmediği sürece, parça ve işçilik masrafları da dahil olmak üzere arızalı olduğu tespit edilen tüm STANLEY ürünleri STANLEY tarafından ücretsiz tamir edilir veya tamamen STANLEY'nin tercihine bağlı olarak değiştirilebilir veya arızalı cihazın değişiminde yıpranma payı düşülerek parası iade edilir. BU SINIRLI GARANTİ TÜM KAZA SONUCU VEYA DOLAYLI OLUŞAN HASARLARI HARIÇ TUTAR. Bazı ülkelerde bu tür kaza sonucu veya dolaylı oluşan hasarların kapsam dışı bırakılması veya sınırlandırılmasına izin verilmez, buna göre bu sınırlandırmalar sizin için geçerli olmayabilir. BU SINIRLI ÖMÜR BOYU KULLANIM GARANTİSİ size ülkeden ülkeye değişen bazı özel düzeyde yasal haklar verir. Bu garantiye ilave olarak STANLEY Lazer Cihazları aşağıdaki garantilerin kapsamındadır: 30-Gün içerisinde Para İadesi Garantisi. Herhangi bir nedenle STANLEY Lazer Cihazının performansından tam olarak memnun olmamanız durumunda tam iade makbuzuyla birlikte satın alma tarihinden 30 gün içerisinde iade yapabilirsiniz.
ÖNEMLİ NOT: Mevcut kullanım ve aletin bakımından müşteri sorumludur. Ayrıca lazer biriminin doğruluğunun periyodik kontrolü ve cihazın kalibrasyonundan tamamen müşteri sorumludur.
Kalibrasyon ve bakım garanti kapsamında değildir.
Hata Kodları
| Kod Tanım Düzeltme İşlemi | |
| --- Alıman Sinyal Çok Zayıf veya Ölçüm Süresi Çok Uzun | Bir hedef plakası kullanın veya hedef yüzeyi değiştirin. |
| --- Alıman Sinyal Çok Yüksek Hedef aşırı | yansıtıcı. Bir hedef plakası kullanın veya hedef yüzeyi değiştirin. |
| --- Çok Fazla Arkaplan Işığı Hedef alandaki arkaplan ışığını azaltın. | |
| --- Lazer Işını Kesildi Lazer ışınının güzergahı üzerindeki tüm engelleri kaldırın ve ölçümü tekrarlayın. | |
| --- Yetersiz Pil İki AAA pili değiştirin. | |
| 301 | Sıcaklık Çok Yüksek | Cihazın belirli Çalıştırma Sıcaklığı Aralığı dahilindeki bir sıcaklığa soğumasını sağlayın. |
| Sıcaklık Çok Düşük | Cihazın belirli Çalıştırma Sıcaklığı Aralığı dahilindeki bir sıcaklığa yükselmesini sağlayın. |
| 401 Donanım Hatası Cihazı birkaç kez açıp kapatın. Donanım hatası halengiderilmezse cihazı bir Servis Merkezi veya distribütöregötürün. |
