INSTRUKCJA OBSŁUGI TLM50 STANLEY

• Bezpieczeństwo użytkownika

• Bezpieczne korzystanie z baterii

• Przygotowanie do pracy (wkładanie baterii)

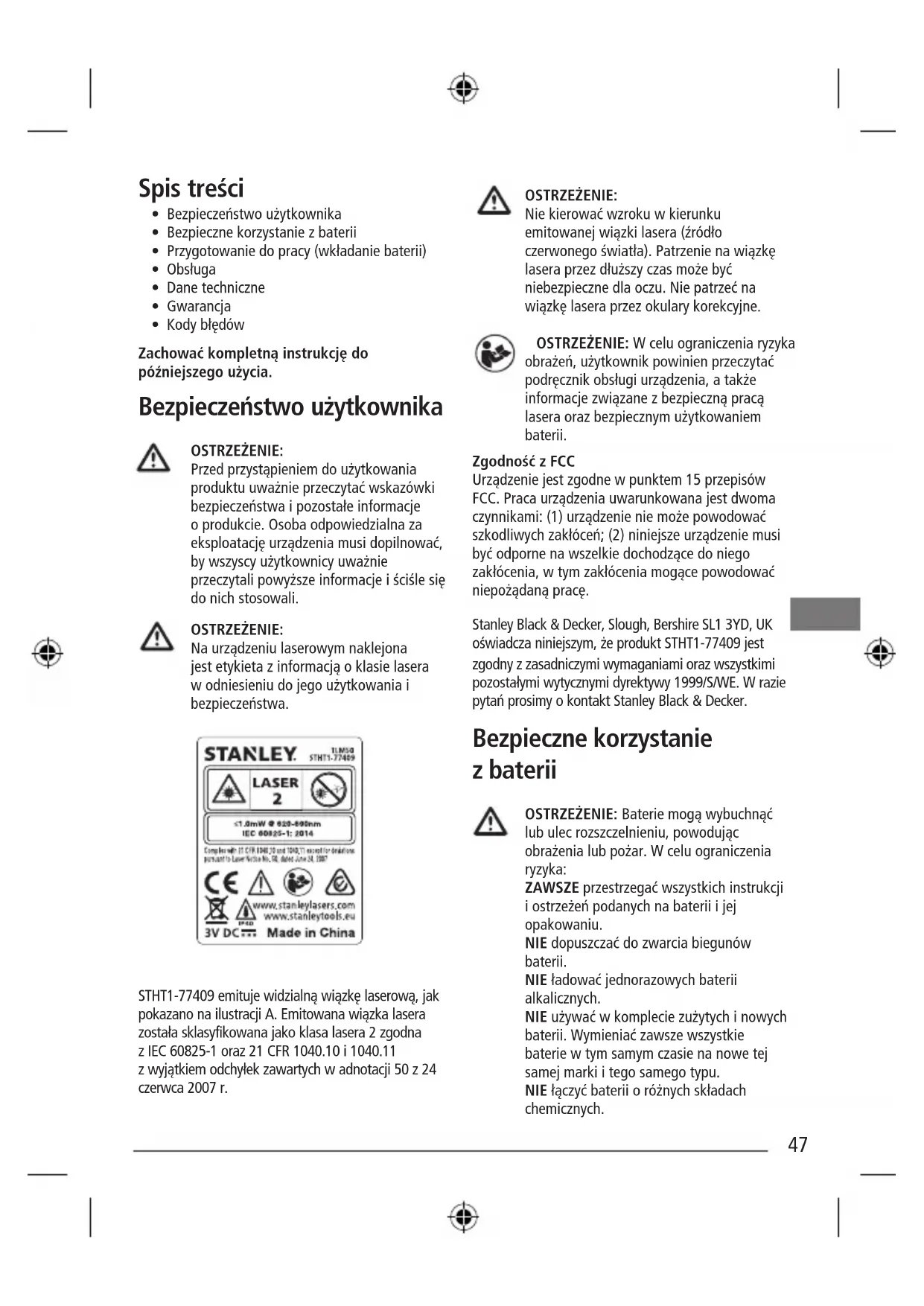

• Kody błędów Zachować kompletną instrukcję do późniejszego użycia. Bezpieczeństwo użytkownika OSTRZEŻENIE: Przed przystąpieniem do użytkowania produktu uważnie przeczytać wskazówki bezpieczeństwa i pozostałe informacje o produkcie. Osoba odpowiedzialna za eksploatację urządzenia musi dopilnować, by wszyscy użytkownicy uważnie przeczytali powyższe informacje i ściśle się do nich stosowali. OSTRZEŻENIE: Na urządzeniu laserowym naklejona jest etykieta z informacją o klasie lasera w odniesieniu do jego użytkowania i bezpieczeństwa. STHT1-77409 emituje widzialną wiązkę laserową, jak pokazano na ilustracji A. Emitowana wiązka lasera została sklasyfikowana jako klasa lasera 2 zgodna z IEC 60825-1 oraz 21 CFR 1040.10 i 1040.11 z wyjątkiem odchyłek zawartych w adnotacji 50 z 24 czerwca 2007 r. OSTRZEŻENIE: Nie kierować wzroku w kierunku emitowanej wiązki lasera (źródło czerwonego światła). Patrzenie na wiązkę lasera przez dłuższy czas może być niebezpieczne dla oczu. Nie patrzeć na wiązkę lasera przez okulary korekcyjne. OSTRZEŻENIE: W celu ograniczenia ryzyka obrażeń, użytkownik powinien przeczytać podręcznik obsługi urządzenia, a także informacje związane z bezpieczną pracą lasera oraz bezpiecznym użytkowaniem baterii. Zgodność z FCC Urządzenie jest zgodne w punktem 15 przepisów FCC. Praca urządzenia uwarunkowana jest dwoma czynnikami: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) niniejsze urządzenie musi być odporne na wszelkie dochodzące do niego zakłócenia, w tym zakłócenia mogące powodować niepożądaną pracę. Stanley Black & Decker, Slough, Bershire SL1 3YD, UK oświadcza niniejszym, że produkt STHT1-77409 jest zgodny z zasadniczymi wymaganiami oraz wszystkimi pozostałymi wytycznymi dyrektywy 1999/S/WE. W razie pytań prosimy o kontakt Stanley Black & Decker. Bezpieczne korzystanie z baterii OSTRZEŻENIE: Baterie mogą wybuchnąć lub ulec rozszczelnieniu, powodując obrażenia lub pożar. W celu ograniczenia ryzyka: ZAWSZE przestrzegać wszystkich instrukcji i ostrzeżeń podanych na baterii i jej opakowaniu. NIE dopuszczać do zwarcia biegunów baterii. NIE ładować jednorazowych baterii alkalicznych. NIE używać w komplecie zużytych i nowych baterii. Wymieniać zawsze wszystkie baterie w tym samym czasie na nowe tej samej marki i tego samego typu. NIE łączyć baterii o różnych składach chemicznych. 47NIE wrzucać baterii do ognia. ZAWSZE trzymać baterie z dala od dzieci. ZAWSZE wyjmować baterie na dłuższy czas przerwy w użytkowaniu urządzenia (kilka miesięcy). UWAGA: Zawsze sprawdzać, czy użytkowane baterie są zgodne z zalecanym typem. UWAGA: Zawsze wkładać baterie do urządzenia we właściwy sposób, zwracając uwagę na prawidłowe położenie biegunów. Przygotowanie do pracy (wkładanie baterii)

Z tyłu urządzenia znajduje się komora na baterie zamknięta klapką z blokadą (ilustracja B #2).

Delikatnie wcisnąć palcem blokadę klapki i odblokować ją w celu wysunięcia klapki (ilustracja C #1).

Włożyć dwie baterie AAA, zwracając uwagę na prawidłowe położenie biegunów - i + (ilustracja C #2).

Wsunąć wypustki na końcu klapki w otwory w komorze na baterie (ilustracja C #3), a następnie zamknąć klapkę w taki sposób, by nastąpiło zatrzaśnięcie blokady. Gdy narzędzie jest włączone ON, na wyświetlaczu widać wskazanie poziomu naładowania baterii (ilustracja E #1). Obsługa

Skierować laser umieszczony z przodu urządzenia (ilustracja A #1) na żądaną ścianę (ilustrację D #1).

Nacisnąć (ilustracja A #3) w celu wyświetlenia na ścianie punktu lasera (ilustracja D #1) i zmierzyć odległość od końca urządzenia do ściany (ilustracja D #2).

Na dole okna wyświetlacza (ilustracja A #2), wyświetla się aktualny pomiar (ilustracja E #3), zmieniający się na bieżąco wraz ze zmianą położenia urządzenia (w trybie ciągłego pomiaru).

Gdy koniec urządzenia znajdzie się ostatecznie we właściwej odległości od ściany, nacisnąć

w celu wykonania pomiaru i wyświetlenia go na ekranie (ilustracja E #3). Zmiana jednostki pomiaru Po zmierzeniu odległości można zmienić jednostkę pomiaru z wartości dziesiętnej ft (6.21 ft) na ułamkową ft (6'02" 9/16), ułamkową ft na metry (1.894 m), metry na cale (74 9/16 in) lub cale na wartość dziesiętną ft. W celu zmiany jednostki pomiaru, nacisnąć i przytrzymać , aż nastąpi zmiana jednostki pomiaru (2-3 sekundy). UWAGA: Dalsze przytrzymywanie gdy nastąpi już zmiana jednostki, urządzenie wyłącza się. Ponowny pomiar W celu przeprowadzenia powtórnego pomiaru, nacisnąć

• Poprzedni wynik pomiaru (ilustracja E #2) pojawia się nad nową aktualną wartością pomiaru (ilustracja E #3).

• Po ustawieniu urządzenia we właściwym położeniu, nacisnąć

Wyłączanie urządzenia Urządzenie można wyłączyć w następujący sposób:

• Nacisnąć i przytrzymać przez 4 sekundy (aż do zgaśnięcia wyświetlacza).

• Urządzenie wyłącza się samoczynnie po upływie 180 sekund bezczynności.

48Dane techniczne STHT1-77409 Zasięg od 17,5 cm do 15 m (od 7in do 50ft) Dokładność pomiaru* Zwykle ± 3,0 mm (± 1/8in)* Rozdzielczość 1 mm (1/16in) Klasa lasera: 2 (IEC/EN60825-1: 2014) Długość fali lasera od 620 do 690 nm, moc < 1mW Automatyczne wyłączanie po 180 sek. Żywotność baterii (2 x AAA) Do 3000 pomiarów Wymiary (W x G x S) 115 x 44 x 25mm (4.68 x 1.73 x 1.10in) Waga (z bateriami) 100 g (3.21oz) Zakres temperatur przechowywania -10°C ~ +60°C (14°F ~ 140°F) Zakres temperatur pracy od 0°C ~ do +40°C (32°F ~ 104°F)

Precyzja pomiaru w zależności od warunków pracy:

• Przy korzystnych warunkach (dobra jakość docelowej płaszczyzny i korzystna temperatura otoczenia) do 10m (33ft).

• Przy niekorzystnych warunkach (padające światło słoneczne, bardzo jasna płaszczyzna odbijania lub duże wahania temperatur), błąd może wzrosnąć do ± 0,25 mm/m (± 0.003 in/ft) przy odległości powyżej 10m (33ft). Gwarancja STANLEY udziela na niniejszy produkt dwuletniej gwarancji na wady materiałowe i fabryczne. Niniejsza OGRANICZONA GWARANCJA nie dotyczy produktów, które były niewłaściwie użytkowane, modyfikowane lub naprawiane. W celu uzyskania szczegółowych informacji lub dodatkowych instrukcji prosimy o kontakt telefoniczny pod numerem 866-786-5924. O ile nie zostanie ustalone inaczej, STANLEY bezpłatnie dokona naprawy każdego produktu STANLEY, który zostanie uznany na wadliwy, z uwzględnieniem kosztów części oraz robocizny, bądź wedle opinii dokonanej przez STANLEY, wymieni urządzenia na nowe lub odkupi wadliwe urządzenie po cenie zakupu minus amortyzacja. NINIEJSZA OGRANICZONA GWARANCJA WYKLUCZA WSZELKIE NIEISTOTNE I PÓŹNIEJSZE WADY. W niektórych państwach nie uznaje się wykluczeń ani ograniczeń wad nieistotnych lub późniejszych, w związku z czym mogą one być nieważne. NINIEJSZA OGRANICZONA GWARANCJA zawiera określone prawa, które mogą się różnić w zależności od kraju użytkowania. Oprócz powyższej gwarancji, urządzenia laserowe STANLEY objęte są: 30-dniową gwarancją zwrotu pieniędzy. W razie niezadowolenia z produktu STANLEY, można dokonać jego zwrotu w ciągu 30 dni od daty zakupu bez podania jakiejkolwiek przyczyny z gwarancją zwrotu pełnej kwoty zakupu. WAŻNA INFORMACJA: Użytkownik odpowiada za prawidłowe użytkowanie i konserwację urządzenia. Ponadto użytkownik ponosi pełną odpowiedzialność za okresowe przeglądy lasera i w związku z tym za kalibrację urządzenia. Kalibracja i konserwacja nie są przedmiotem gwarancji. 49Kody błędów Kod Opis Usunięcie błędu --- Odbierany sygnał jest zbyt słaby lub czas pomiaru jest zbyt długi Użyć tarczy kalibracyjnej lub zmienić płaszczyznę pomiaru. --- Odbierany sygnał jest zbyt silny Zbyt sile odbijanie na płaszczyźnie. Użyć tarczy kalibracyjnej lub zmienić płaszczyznę pomiaru. --- Zbyt sile oświetlenie w tle Ograniczyć oświetlenie w tle w obszarze płaszczyzny pomiaru. --- Przerwana wiązka lasera Usunąć przeszkody z drogi wiązki lasera i powtórzyć pomiar. --- Zbyt słabe baterie Wymienić dwie baterie AAA. 301 Zbyt wysoka temperatura Zaczekać do ostygnięcia urządzenia do dozwolonego zakresu temperatury pracy. Temperatura zbyt niska Zaczekać do ogrzania urządzenia do dozwolonego zakresu temperatury pracy. 401 Błąd sprzętowy Włączyć i wyłączyć urządzenie kilka razy. Gdy błąd sprzętowy nie zostanie zlikwidowany, odesłać urządzenie do serwisu lub dystrybutora.
