MANUAL DE UTILIZARE TLM50 STANLEY
- Siguranța utilizatorului
- Siguranța bateriei
- Configurare (Introducerea bateriilor)
- Operarea
- Specificații
- Garantie
• Coduri de eroare
Păstrați toate secțiunile din manual pentru consultare ulterioară.
Siguranța utilizatorului
AVERTIZARE:
Citiți cu atenție toate instrucțiunile de siguranță și manualul produsului înainte de a utiliza produsul. Persoana responsabilă de instrument trebuie să se asigure că toți utilizatorii înțeleg și respectă aceste instrucțiuni.
AVERTIZARE:
Următoarele informații de pe etichetă sunt plasate pe unealta dvs. laser pentru a vă informa cu privire la clasa laserului pentru confortul și siguranța dumneavoastră.
Unealta STHT1-77409 emite un fascicul laser vizibil, așa cum este prezentat în Figura A. Fasciculul laser emis este unul laser clasa 2 conform IEC 60825-1 și respectă prevederile 21 CFR 1040.10 și 1040.11, cu exceptia discrepanțelor în conformitate cu avizul privind produsele cu laser Nr. 50 din 24 iunie 2007.
AVERTIZARE:
Atunci când unealta laser este în funcțiune, aveți grijă să nu vă expuneți ochii la fasciculul laser emis (sursa de lumină roșie). Expunerea la un fascicul laser pentru o perioadă lungă de timp poate fi periculoasă pentru ochii dvs. Nu priviți în fascicul cu ochelari.
AVERTISMENT: Pentru a reduce riscul de vătămare, utilizatorul trebuie să citească Manualul utilizatorului, Manualul privind siguranța laserului și Manualul privind siguranța bateriei.
Acest dispozitiv este conform cu Sectiunea 15 din Regulamentul FCC. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv nu poate cauza interferențe periculoase și (2) acest dispozitiv trebuie să accepte orice interferențe primite, inclusiv interferențele care ar putea cauza o funcționare nedorită.
Stanley Black & Decker, Slough, Berkshire SL1 3YD, Marea Britanie declară prin prezenta faptul că produsul STHT1-77409 este conform cu cerințele esențiale și cu toate celelalte prevederi ale Directivei 1999/5/EC. Contactați Stanley Black & Decker pentru DoC.
Siguranța bateriei
AVERTIZARE: Bateriile pot exploda sau pot prezenta scurgeri și pot cauza vătămări sau incendii. Pentru a reduce riscul:
ÎNTOTDEAUNA respectați toate instrucțiunile și avertizările de pe eticheta bateriei și de pe ambalaj.
NU scurtcircuitati bornele bateriei.
NU încărcați bateriile alcaline.
NU combinați bateriile noi cu cele vechi. Înlocuiti-i pe toți în același timp cu acumulatori noi de aceeași marca și tip.
NU combinați continutul bateriilor.
NU aruncați bateriile în foc.
Nu lăsați NICIODATĂ bateriile la îndemâna copiilor.
Scoateți ÎNTOTDEAUNA bateriile dacă dispozitivul nu va fi utilizat timp de câteva luni.
OBSERVATIE: Asigurați-vă că utilizați bateriile recomandate.
OBSERVATIE: Asigurati-vă că bateriile sunt introduse corect, respectând polaritatea corectă.

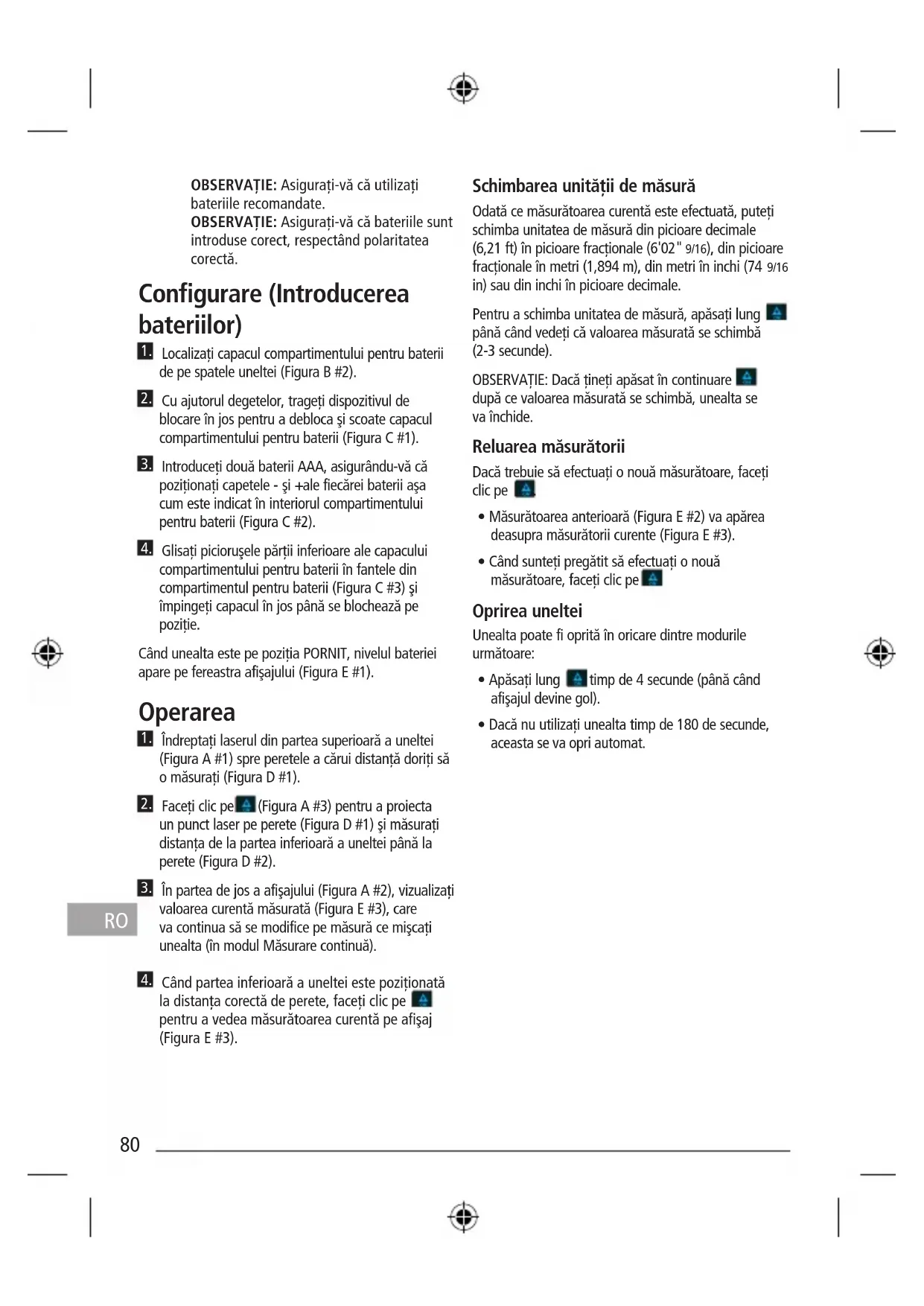

Configurare (Introducerea bateriilor)
- Localizați capacul compartimentului pentru baterii de pe spatele uneltei (Figura B #2).
- Cu ajutorul degetelor, trageți dispozitivul de blocare în jos pentru a debloca și scoate capacul compartimentului pentru baterii (Figura C #1).
- Introduceți două baterii AAA, asigurându-vă că poziționați capetele - și +ale fiecărei baterii așa cum este indicat în interiorul compartimentului pentru baterii (Figura C #2).
- Glisați piciorușele părții inferioare ale capacului compartimentului pentru baterii în fantele din compartimentul pentru baterii (Figura C #3) și împingeți capacul în jos până se blochează pe pozitie.
Când unealta este pe poziția PORNIT, nivelul bateriei apare pe fereastra afișajului (Figura E #1).
Operarea
- Îndreptați laserul din partea superioară a uneltei (Figura A #1) spre peretele a cărui distanță doriți să o măsurați (Figura D #1).
- Faceți clic pe (Figura A #3) pentru a proiecta un punct laser pe perete (Figura D #1) și măsurați distanța de la partea inferioară a uneltei până la perete (Figura D #2).
- În partea de jos a afișajului (Figura A #2), vizualizați valoarea curentă măsurată (Figura E #3), care va continua să se modifice pe măsură ce mișcați unealta (în modul Măsurare continuă).
- Când partea inferioară a uneltei este poziționată la distanța corectă de perete, faceți clic pe pentru a vedea măsurătoarea curentă pe afișaj (Figura E #3).
Schimbarea unității de măsură
Odată ce măsurătoarea curentă este efectuată, puteți schimba unitatea de măsură din picioare decimale (6,21 ft) în picioare fracționale (6'02" 9/16), din picioare fracționale în metri (1,894 m), din metri în inchi (74 9/16 in) sau din inchi în picioare decimale.
Pentru a schimba unitatea de măsură, apăsați lung până când vedeți că valoarea măsurată se schimbă (2-3 secunde).
OBSERVATIE: Dacă țineți apăsat în continuare după ce valoarea măsurată se schimbă, unealta se va închide.
Reluarea măsurătorii
Dacă trebuie să efectuați o nouă măsurătoare, faceți clic pe
- Măsurătoarea anterioară (Figura E #2) va apărea deasupra măsurătorii curente (Figura E #3).
- Când sunteti pregătit să efectuați o nouă măsurătoare, faceți clic pe
Oprirea uneltei
Unealta poate fi oprită în oricare dintre modurile următoare:
- Apăsați lung timp de 4 secunde (până când afișajul devine gol).
- Dacă nu utilizați unealta timp de 180 de secunde, aceasta se va opri automat.
RO
Specificații
| STHT1-77409 |
| Distanță de la 17,5 cm la 15 m (de la 7 in la 50 ft) |
| Precizie la măsurare* în mod normal, ± 3,0 mm (± 1/8 in)* |
| Rezoluție 1mm (1/16 in) | |
| Clasă laser: Clasa 2 (IEC/EN60825-1: 2014) |
| Lungime de undă laser 620-690 nm, Putere < 1 mW |
| Oprire automată După 180 sec. | |
| Durată viață baterie (2 x AAA) Până la 3.000 de măsurători |
| Dimensiune (Î x D x I) 115 x 44 x 25 mm (4,68 x 1,73 x 1,10 in) |
| Greutate (cu baterii) | 100g (3,21 oz.) |
| Interval temperatură de depozitare | -10°C ~ +60°C (14°F ~ 140°F) |
| Interval temperatură de funcționare | 0°C ~ +40°C (32°F ~ 104°F) |
| *Precizia la măsurare depinde de condițiile curente:În condiții favorabile (suprafață tintă și temperatură bune) până la 10 m (33 ft).În condiții nefavorabile (soare puternic, suprafață tintă cu putere mică de reflexie sau fluctuații mari de temperatură),eroarea poate crește cu ± 0,25 mm/m (± 0,003 in/ft) pentru distanțe mai mari de 10 m (33 ft). |
Garantie
STANLEY garantează acest produs pentru o perioadă de (2) ani pentru deficiențe de material și fabricație. Această GARANTIE LIMITATĂ nu acoperă produsele care sunt utilizate necorespunzător, abuzate, modificate sau reparate. Pentru mai multe informații sau instrucțiuni privind returnarea, sunați la nr. 866-786-5924. În cazul în care nu s-a specificat altfel, STANLEY va repara gratuit, orice produs STANLEY care se constată a fi defect, incluzând cheltuielile pentru componente și manoperă, sau, la alegerea companiei STANLEY, va înlocui aceste produse sau va rambursa prețul de achiziție, mai puțin valoarea pentru depreciere, în schimbul uneltei defecte. GARANTIA LIMITATĂ EXCLUDE TOATE DAUNELE INCIDENTALE SAU DE CONSECINTĂ. Unele state nu permit excluderea sau limitarea daunelor accidentale sau de consecință, prin urmare, este posibil ca aceste limitări să nu vă fie aplicabile dvs. Această GARANTIE LIMITATĂ PE VIAȚĂ vă conferă anumite drepturi legale care pot varia de la un stat la altul. În plus față de garanție, laserele STANLEY sunt acoperite de: Garanția rambursării banilor în 30 de zile. Dacă nu sunteți mulțumit de performanța laserului dvs. STANLEY din orice motiv, îl puteți returna în termen de 30 de zile de la data achiziției cu o cerere pentru rambursare integrală.
NOTĂ IMPORTANTĂ: Clientul este responsabil de utilizarea corectă și îngrijirea instrumentului. Mai mult, clientul este pe deplin responsabil de verificarea periodică a preciziei unității laser și, prin urmare, de calibrarea instrumentului.
Calibrarea și îngrijirea nu sunt acoperite de garanție.
Coduri de eroare
| Cod Descriere Actiune corectivă | | |
| --- Semnalul primit este prea slab sau timpul de măsurare este prea mare | Utilizați o placă țintă sau schimbați suprafața țintă. | |
| --- Semnalul primit este prea sus | Ținta este prea reflexivă. Utilizați o placă țintă sau schimbați suprafața țintă. | |
| --- Prea multă lumină de fundal Reduceți | lumina de fundal pe zona țintă. | |
| --- Fascicul laser este întrerupt Îndepărtați | orice obstacol din calea fasciculului laser și repetați măsurătoarea. | |
| --- Baterie slabă Înlocuiți cele două baterii AAA. | |
| 301 Temperatura este prea mare Lăsați | unealta să se răcească până ajunge la o temperatură din intervalul specificat în Intervalul temperaturii de funcționare. | |
| Temperatura este prea mică Lăsați | unealta să se încălzească până ajunge la o temperatură din intervalul specificat în Intervalul temperaturii de funcționare. |
| 401 Eroare hardware Porniți și opriți unealta de câteva ori. Dacă eroarea hardware tot nu dispare, înapoiati unealta unui Centru de service sau distribuitorului. | |
RO
