HASZNÁLATI ÚTMUTATÓ TLM50 STANLEY

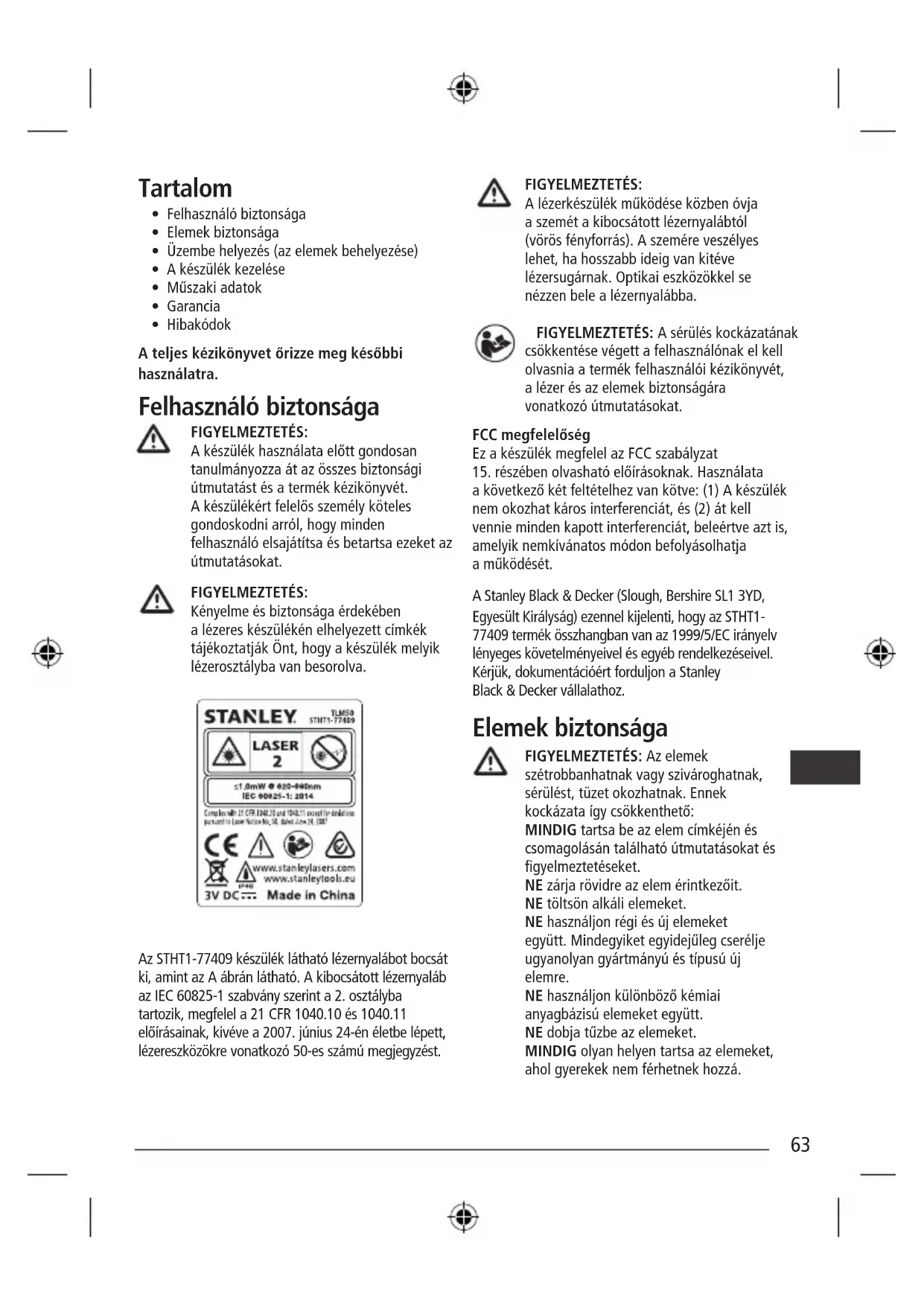

• Felhasználó biztonsága

• Üzembe helyezés (az elemek behelyezése)

• Hibakódok A teljes kézikönyvet őrizze meg későbbi használatra. Felhasználó biztonsága FIGYELMEZTETÉS: A készülék használata előtt gondosan tanulmányozza át az összes biztonsági útmutatást és a termék kézikönyvét. A készülékért felelős személy köteles gondoskodni arról, hogy minden felhasználó elsajátítsa és betartsa ezeket az útmutatásokat. FIGYELMEZTETÉS: Kényelme és biztonsága érdekében a lézeres készülékén elhelyezett címkék tájékoztatják Önt, hogy a készülék melyik lézerosztályba van besorolva. Az STHT1-77409 készülék látható lézernyalábot bocsát ki, amint az A ábrán látható. A kibocsátott lézernyaláb az IEC 60825-1 szabvány szerint a 2. osztályba tartozik, megfelel a 21 CFR 1040.10 és 1040.11 előírásainak, kivéve a 2007. június 24-én életbe lépett, lézereszközökre vonatkozó 50-es számú megjegyzést. FIGYELMEZTETÉS: A lézerkészülék működése közben óvja a szemét a kibocsátott lézernyalábtól (vörös fényforrás). A szemére veszélyes lehet, ha hosszabb ideig van kitéve lézersugárnak. Optikai eszközökkel se nézzen bele a lézernyalábba. FIGYELMEZTETÉS: A sérülés kockázatának csökkentése végett a felhasználónak el kell olvasnia a termék felhasználói kézikönyvét, a lézer és az elemek biztonságára vonatkozó útmutatásokat. FCC megfelelőség Ez a készülék megfelel az FCC szabályzat

15. részében olvasható előírásoknak. Használata

a következő két feltételhez van kötve: (1) A készülék nem okozhat káros interferenciát, és (2) át kell vennie minden kapott interferenciát, beleértve azt is, amelyik nemkívánatos módon befolyásolhatja a működését. A Stanley Black & Decker (Slough, Bershire SL1 3YD, Egyesült Királyság) ezennel kijelenti, hogy az STHT1- 77409 termék összhangban van az 1999/5/EC irányelv lényeges követelményeivel és egyéb rendelkezéseivel. Kérjük, dokumentációért forduljon a Stanley Black & Decker vállalathoz. Elemek biztonsága FIGYELMEZTETÉS: Az elemek szétrobbanhatnak vagy szivároghatnak, sérülést, tüzet okozhatnak. Ennek kockázata így csökkenthető: MINDIG tartsa be az elem címkéjén és csomagolásán található útmutatásokat és gyelmeztetéseket. NE zárja rövidre az elem érintkezőit. NE töltsön alkáli elemeket. NE használjon régi és új elemeket együtt. Mindegyiket egyidejűleg cserélje ugyanolyan gyártmányú és típusú új elemre. NE használjon különböző kémiai anyagbázisú elemeket együtt. NE dobja tűzbe az elemeket. MINDIG olyan helyen tartsa az elemeket, ahol gyerekek nem férhetnek hozzá. 63MINDIG vegye ki az elemeket, ha a készüléket több hónapig nem fogja használni. TARTSA SZEM ELŐTT: Ügyeljen arra, hogy az ajánlott elemeket használja. TARTSA SZEM ELŐTT: Az elemeket a helyes polaritás szerint tegye a készülékbe. Üzembe helyezés (az elemek behelyezése)

Keresse meg az elemtartó rekesz kilincsét a készülék hátoldalán (B ábra, 2).

Az ujjával húzza a kilincset lefelé, oldja ki és vegye le az elemtartó rekesz fedelét (C ábra, 1).

Tegyen be két db AAA méretű elemet, ügyeljen arra, hogy a - és + érintkezőik az elemtartó rekeszben megjelölt helyekre kerüljenek (C ábra, 2).

Az elemtartó rekesz ajtajának aljánál lévő peckeket csúsztassa be az elemtartó rekesz vájataiba (C ábra, 3), és nyomja az ajtót lefelé, amíg be nem pattan a helyére. Amikor a készülék be van kapcsolva, az elem töltöttségi szintje megjelenik a kijelző ablakban (E ábra, 1). A készülék kezelése

Irányítsa a készülék tetejénél lévő lézert (A ábra,

1) a fal felé, amelynek a távolságát meg szeretné

Kattintson a gombra (A ábra, 3), hogy egy lézerpont jelenjen meg a falon (D ábra, 1), majd olvassa le a készülék alja és a fal közötti távolságot (D ábra, 2).

Az aktuális mérési eredményt (E ábra, 3) a kijelző (A ábra, 2) alján találja, amely attól függően változik, ahogyan a készüléket mozgatják (folyamatos mérési módban).

Amikor a készülék alja a faltól a megfelelő távolságra van helyezve, kattintson a gombra, és olvassa le az aktuális mérési eredményt a kijelző ablakon (E ábra, 3). Mértékegység átállítása Az aktuális mérés elvégzése után átállíthatja a mértékegységet decimális lábról (6,21 láb) vegyes számmal kifejezett lábra (6'02" 9/16), a vegyes számmal kifejezett lábat méterre (1,894 m), a métert hüvelykre (74 9/16 hüvelyk) vagy a hüvelyket decimális lábra. A mértékegység átállításához tartsa lenyomva a gombot, amíg meg nem jelenik az új mértékegység (ez 2-3 másodpercig tart). TARTSA SZEM ELŐTT: Ha a mértékegység átállítása után is lenyomva tartja a gombot, a készülék kikapcsol. Új mérés Ha új mérést szeretne végezni, kattintson ide: .

• Az előző mérési eredmény (E ábra, 2) az új aktuális eredmény (E ábra, 3) felett fog megjelenni.

• Amikor az új aktuális mérést szeretné elvégezni, kattintson ide:

A készülék kikapcsolása A készülék az alábbi módok bármelyikén kapcsolható ki:

• Nyomja le, és tartsa lenyomva a gombot 4 másodpercig (amíg a kijelző üressé nem válik).

• A készülék automatikusan kikapcsol, ha 180 másodpercig nem használják.

64Műszaki adatok STHT1-77409 Hatótávolság 17,5 cm – 15 m Mérési pontosság* Általában ± 3,0 mm Felbontás 1 mm Lézerosztály: 2. osztály (IEC/EN60825-1: 2014) Lézernyaláb hullámhossza 620-690 nm, teljesítménye < 1 mW Automatikus kikapcsolás 180 másodperc után Elem (2db AAA méretű) élettartama 3000 mérésig Méretek (magasság x mélység x szélesség) 115 x 44 x 25 mm Súly (elemekkel együtt) 100 g Tárolási hőmérséklet- tartomány -10 °C – +60 °C Üzemi hőmérséklet-tartomány 0 °C – +40 °C

A mérési pontosság az aktuális körülményektől függ:

• Kedvező körülmények között (jó célfelület és szobahőmérséklet) 10 m-ig.

• Kedvezőtlen körülmények között (ragyogó napfény, nagyon gyengén visszatükröző célfelület vagy nagy hőmérséklet ingadozások) a hibahatár méterenként ± 0.25 mm-rel változhat 10 m-nél nagyobb távolságokon. Garancia A STANLEY 2 év garanciát vállal a termék esetleges anyaghibájáért vagy gyártási rendellenességéért. Ez a KORLÁTOZOTT GARANCIA érvényét veszti, ha a terméket helytelenül, rendeltetésellenesen használták, átalakították vagy javították. Bővebb tájékoztatásért és visszaküldésre vonatkozó tudnivalókért hívja fel a 866-786-5924 számot. Eltérő rendelkezés hiányában a STANLEY díjmentesen (anyag- és munkadíjat is beleértve) megjavítja, illetve saját belátása szerint kicseréli a hibásnak talált STANLEY terméket, vagy a hibás készülék ellenében visszatéríti az értékcsökkenéssel kisebbített vételárat. EZ A KORLÁTOZOTT GARANCIA NEM TERJED KI VÉLETLEN VAGY SZÁRMAZÉKOS KÁROKRA. Némelyik állam nem engedélyezi a véletlen vagy származékos károk kizárását vagy korlátozását, így előfordulhat, hogy ezek a korlátozások Önre nem vonatkoznak. Az a KORLÁTOZOTT GARANCIA az Ön számára specifikus jogokat biztosít, amelyek államonként változhatnak. A STANLEY a garancián felül 30 napos pénzvisszafizetési garanciát is vállal a lézertermékeire. Ha STANLEY lézerkészülékének működésével bármilyen okból nincs teljesen megelégedve, a vásárlás dátumától számított 30 napon belül visszaküldheti, és visszakapja a teljes vételárat. FONTOS MEGJEGYZÉS: A műszer helyes használatáért és gondozásáért a vásárló a felelős. A vásárló ezenkívül a lézerkészülék pontosságának rendszeres ellenőrzéséért és azáltal a műszer kalibrálásáért is teljes mértékben felelős. A műszer kalibrálására és gondozására nem terjed ki a garancia. 65Hibakódok Kód Megnevezés Javítás --- Túl gyenge a vett jel, vagy túl hosszú ideig tart a mérés. Használjon céltárgylemezt vagy változtasson célfelületet. --- A vett jel túl magas. A céltárgy túlságosan visszatükröz. Használjon céltárgylemezt vagy változtasson célfelületet. --- Túl erős háttérfény Csökkentse a háttérfényt a célterületen. --- Megszakadt a lézernyaláb Távolítson el minden akadályt a lézernyaláb útjából, és ismételje meg a mérést. --- Lemerült elem Cserélje ki a két AAA méretű elemet. 301 Túl magas hőmérséklet Hagyja a készüléket a megadott működési hőmérséklet- tartományon belüli hőmérsékletre lehűlni. Túl alacsony hőmérséklet Hagyja a készüléket a megadott működési hőmérséklet- tartományon belüli hőmérsékletre felmelegedni. 401 Hardverhiba Kapcsolja be és ki a készüléket többször egymás után. Ha nem szűnik meg a hardverhiba, juttassa el a műszert egy szervizbe vagy a forgalmazóhoz.
