KÄYTTÖOHJE TLM50 STANLEY

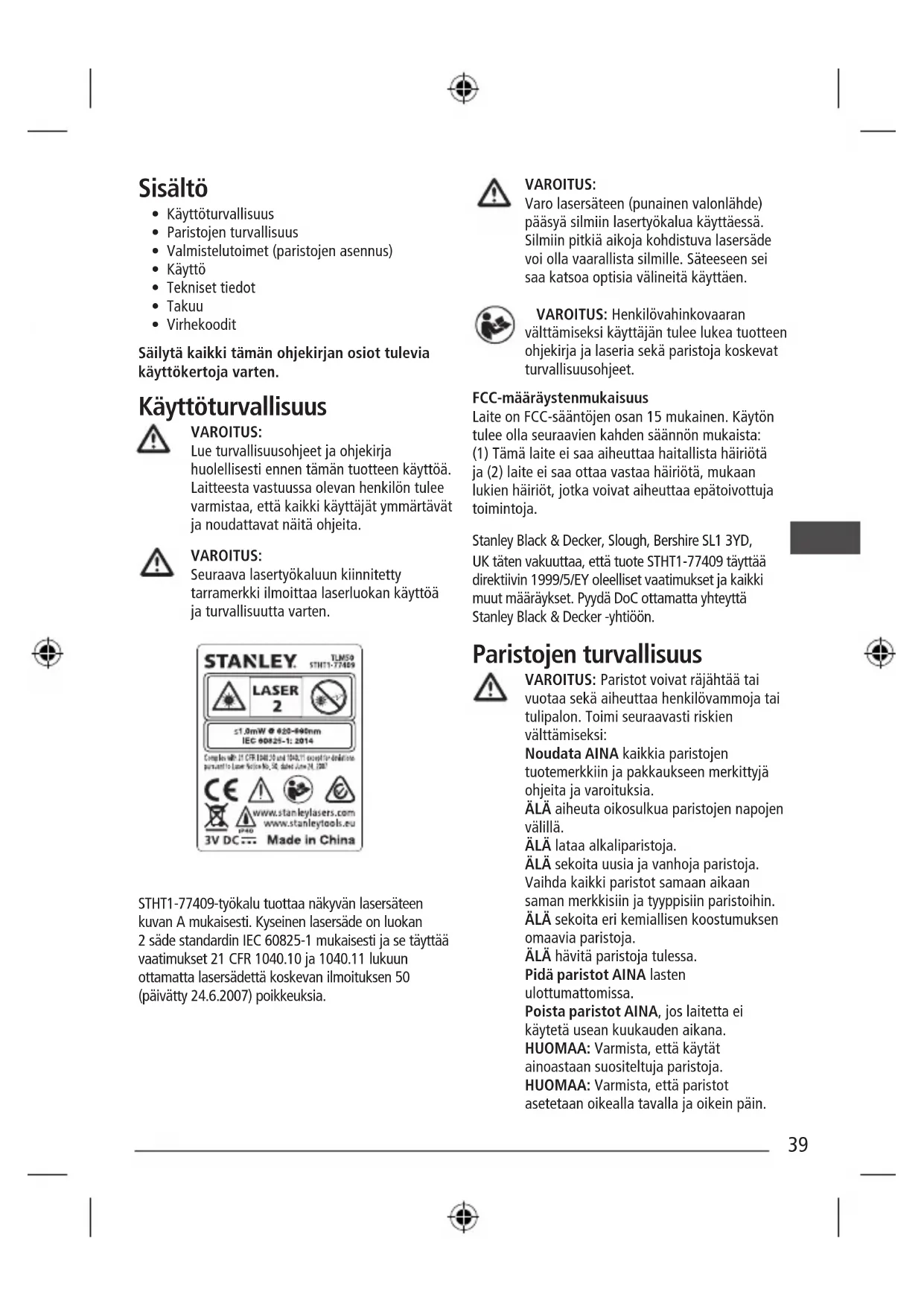

• Paristojen turvallisuus

• Valmistelutoimet (paristojen asennus)

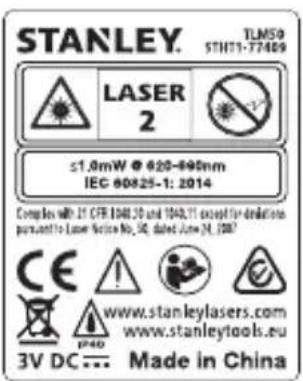

• Virhekoodit Säilytä kaikki tämän ohjekirjan osiot tulevia käyttökertoja varten. Käyttöturvallisuus VAROITUS: Lue turvallisuusohjeet ja ohjekirja huolellisesti ennen tämän tuotteen käyttöä. Laitteesta vastuussa olevan henkilön tulee varmistaa, että kaikki käyttäjät ymmärtävät ja noudattavat näitä ohjeita. VAROITUS: Seuraava lasertyökaluun kiinnitetty tarramerkki ilmoittaa laserluokan käyttöä ja turvallisuutta varten. STHT1-77409-työkalu tuottaa näkyvän lasersäteen kuvan A mukaisesti. Kyseinen lasersäde on luokan 2 säde standardin IEC 60825-1 mukaisesti ja se täyttää vaatimukset 21 CFR 1040.10 ja 1040.11 lukuun ottamatta lasersädettä koskevan ilmoituksen 50 (päivätty 24.6.2007) poikkeuksia. VAROITUS: Varo lasersäteen (punainen valonlähde) pääsyä silmiin lasertyökalua käyttäessä. Silmiin pitkiä aikoja kohdistuva lasersäde voi olla vaarallista silmille. Säteeseen sei saa katsoa optisia välineitä käyttäen. VAROITUS: Henkilövahinkovaaran välttämiseksi käyttäjän tulee lukea tuotteen ohjekirja ja laseria sekä paristoja koskevat turvallisuusohjeet. FCC-määräystenmukaisuus Laite on FCC-sääntöjen osan 15 mukainen. Käytön tulee olla seuraavien kahden säännön mukaista: (1) Tämä laite ei saa aiheuttaa haitallista häiriötä ja (2) laite ei saa ottaa vastaa häiriötä, mukaan lukien häiriöt, jotka voivat aiheuttaa epätoivottuja toimintoja. Stanley Black & Decker, Slough, Bershire SL1 3YD, UK täten vakuuttaa, että tuote STHT1-77409 täyttää direktiivin 1999/5/EY oleelliset vaatimukset ja kaikki muut määräykset. Pyydä DoC ottamatta yhteyttä Stanley Black & Decker -yhtiöön. Paristojen turvallisuus VAROITUS: Paristot voivat räjähtää tai vuotaa sekä aiheuttaa henkilövammoja tai tulipalon. Toimi seuraavasti riskien välttämiseksi: Noudata AINA kaikkia paristojen tuotemerkkiin ja pakkaukseen merkittyjä ohjeita ja varoituksia. ÄLÄ aiheuta oikosulkua paristojen napojen välillä. ÄLÄ lataa alkaliparistoja. ÄLÄ sekoita uusia ja vanhoja paristoja. Vaihda kaikki paristot samaan aikaan saman merkkisiin ja tyyppisiin paristoihin. ÄLÄ sekoita eri kemiallisen koostumuksen omaavia paristoja. ÄLÄ hävitä paristoja tulessa. Pidä paristot AINA lasten ulottumattomissa. Poista paristot AINA, jos laitetta ei käytetä usean kuukauden aikana. HUOMAA: Varmista, että käytät ainoastaan suositeltuja paristoja. HUOMAA: Varmista, että paristot asetetaan oikealla tavalla ja oikein päin. 39Valmistelutoimet (paristojen asennus)

Paikanna työkalun takana oleva paristokotelon lukitus (kuva B #2).

Vedä lukitusta sormella alaspäin kotelon avaamiseksi ja irrota kotelon kansi (kuva C #1).

Aseta koteloon kaksi AAA-paristoa ja varmista, että paristojen - ja + -päät asetetaan kotelon napaisuusmerkintöjen mukaisesti (kuva C #2).

Liu'uta kotelon kannen alaosassa olevat kielekkeet paristokotelon syvennyksiin (kuva C #3) ja paina kantta alaspäin, kunnes se napsahtaa paikoilleen. Kun työkalu on kytketty päälle, näytön ikkunaan tulee näkyviin paristovirran taso (kuva E #1). Käyttö

Suuntaa työkalun yläosassa oleva laser (kuva A #1) seinään, jonka etäisyyttä haluat mitata (kuva D #1).

Napsauta (kuva A #3) nähdäksesi laserpisteen seinässä (kuva D #1) ja mittaa etäisyys työkalun alaosasta seinään (kuva D #2).

Tarkista mittaustulos (kuva E #3) näyttöikkunan (kuva A #2) alaosasta, lukema muuttuu työkalua liikuttaessa (jatkuvassa mittaustilassa).

Kun työkalun alaosa on asetettu oikealle etäisyydelle seinästä, napsauta nähdäksesi mittaustuloksen näyttöikkunassa (kuva E #3). Mittayksikön vaihtaminen Kun mittaus on suoritettu, voit vaihtaa mittayksikköä desimaalisista ft-yksiköistä (6.21 ft) osittaisiin ft-yksikköihin (6'02" 9/16), osittaisista ft-yksiköistä metreihin (1,894 m), metreistä tuumiin (74 9/16 in) tai tuumista desimaalisiin ft-yksiköihin. Voit vaihtaa mittayksikköä painamalla ja pitämällä alhaalla painiketta , kunnes näet mittaustuloksen vaihtuvan (2-3 sekunnissa). HUOMAA: Jos pidät painiketta alhaalla mittaustuloksen muuttuessa, työkalu kytkeytyy pois päältä. Uudelleen mittaus Jos uusi mittaus on tarpeen, napsauta .

• Edellinen mittaustulos (kuva E #2) näkyy viimeisimmän mittaustuloksen (kuva E #3) yläpuolella.

• Kun olet valmis mittaamaan uudelleen, napsauta

Työkalun kytkeminen pois päältä Työkalu voidaan kytkeä pois päältä seuraavasti:

• Paina ja pidä alhaalla painiketta 4 sekunnin ajan (kunnes näyttöikkuna tyhjenee).

• Jos työkalua ei käytetä 180 sekuntiin, se kytkeytyy automaattisesti pois päältä. FIN 40Tekniset tiedot STHT1-77409 Käyttöväli 17,5 cm - 15 m (7 in - 50 ft) Mittaustarkkuus* Tyypillisesti ± 3,0 mm (± 1/8 in)* Resoluutio 1 mm (1/16 in) Laserluokka: luokka 2 (IEC/EN60825-1: 2014) Laserin aallonpituus 620-690 nm, teho < 1 mW Automaattinen virrankatkaisu 180 s jälkeen Pariston käyttöaika (2 x AAA) Korkeintaan 3 000 mittausta Mitat (K x S x L) 115 x 44 x 25 mm (4.68 x 1.73 x 1.10 in) Paino (sis. paristot) 100 g (3.21 oz) Säilytyslämpötila -10 °C ~ +60 °C (14 °F ~ 140 °F) Käyttölämpötila 0 °C ~ +40 °C (32 °F ~ 104 °F)

Mittaustarkkuus riippuu vallitsevista olosuhteista:

• Suotuisissa olosuhteissa (hyvä kohdepinta ja huoneenlämpötila) jopa 10 m (33 ft).

• Epäsuotuisissa olosuhteissa (kirkas auringonvalo, heikosti heijastava kohdepinta tai suuret lämpötilavaihtelut) virheellisyys voi kasvaa ± 0,25 mm/m (± 0.003 in/ft) yli 10 m (33 ft) etäisyyksissä. Takuu STANLEY myöntää tälle tuotteelle (2) vuoden takuun, joka kattaa materiaali- ja valmistusviat. Tämä RAJOITETTU TAKUU ei koske tuotteita, joita on käytetty virheellisesti, väärinkäytetty, muutettu tai korjattu. Pyydä lisätietoa tai palautusohjeet soittamalla numeroon 866-786-5924. Ellei muuta ilmoiteta, STANLEY korjaa maksutta STANLEY-tuotteet, jotka on todettu viallisiksi. Tämä kattaa varaosat ja työvoimakulut. Vaihtoehtoisesti STANLEY voi oman harkintansa mukaan vaihtaa viallisiksi todetut työkalut uusiin tai palauttaa niiden ostohinnan, josta vähennetään arvonalennus. TÄMÄ RAJOITETTU TAKUU EI KOSKE SEURAAMUKSELLISIA TAI SATUNNAISIA VAHINKOJA. Jotkin maat eivät salli seuraamuksellisten tai satunnaisten vahinkojen rajoittamista, kyseiset rajoitukset eivät täten välttämättä koske kaikkia tapauksia. Tämä RAJOITETTU TAKUU myöntää erityisiä laillisia oikeuksia, jotka voivat vaihdella maakohtaisesti. Takuun lisäksi STANLEY-laserit sisältävät seuraavat: 30 päivän Rahat takaisin -takuu. Jos et ole jostakin syystä täysin tyytyväinen STANLEY-laserin toimintaan, voit palauttaa sen 30 päivän sisällä ostopäivästä ja saat rahat takaisin. Tämä takuu edellyttää ostotositteen esittämistä. TÄRKEÄÄ: Asiakas vastaa laitteen oikeaoppisesta käytöstä ja ylläpidosta. Asiakkaan vastuulla on lisäksi tarkistaa laserlaitteen tarkkuus säännöllisesti ja suorittaa sen kalibrointi tarvittaessa. Takuu ei kata kalibrointia ja ylläpitoa. 41Virhekoodit Koodi Kuvaus Korjaava toimenpide --- Vastaanotettu signaali on liian heikko tai mittausaika on liian pitkä Käytä kohdelevyä tai muuta kohdepintaa. --- Vastaanotettu signaali on liian voimakas Kohteen heijastuskyky on liian suuri. Käytä kohdelevyä tai muuta kohdepintaa. --- Taustavalo on liian voimakas Vähennä kohdealueen taustavaloa. --- Lasersäde keskeytyi Poista esteet lasersäteen edestä ja toista mittaus. --- Riittämätön paristovirta Vaihda kaksi AAA-paristoa. 301 Liian korkea lämpötila Anna työkalun jäähtyä määritettyyn käyttölämpötilaan. Liian alhainen lämpötila Anna työkalun lämmetä määritettyyn käyttölämpötilaan. 401 Laitteistovirhe Kytke työkalu päälle ja pois päältä useita kertoja. Jos laitteistovirhe ei poistu edelleenkään, palauta tuote huoltopalveluun tai jakelijalle. FIN 42Innhold
