NÁVOD NA OBSLUHU TLM50 STANLEY

• Bezpečnosť používateľa

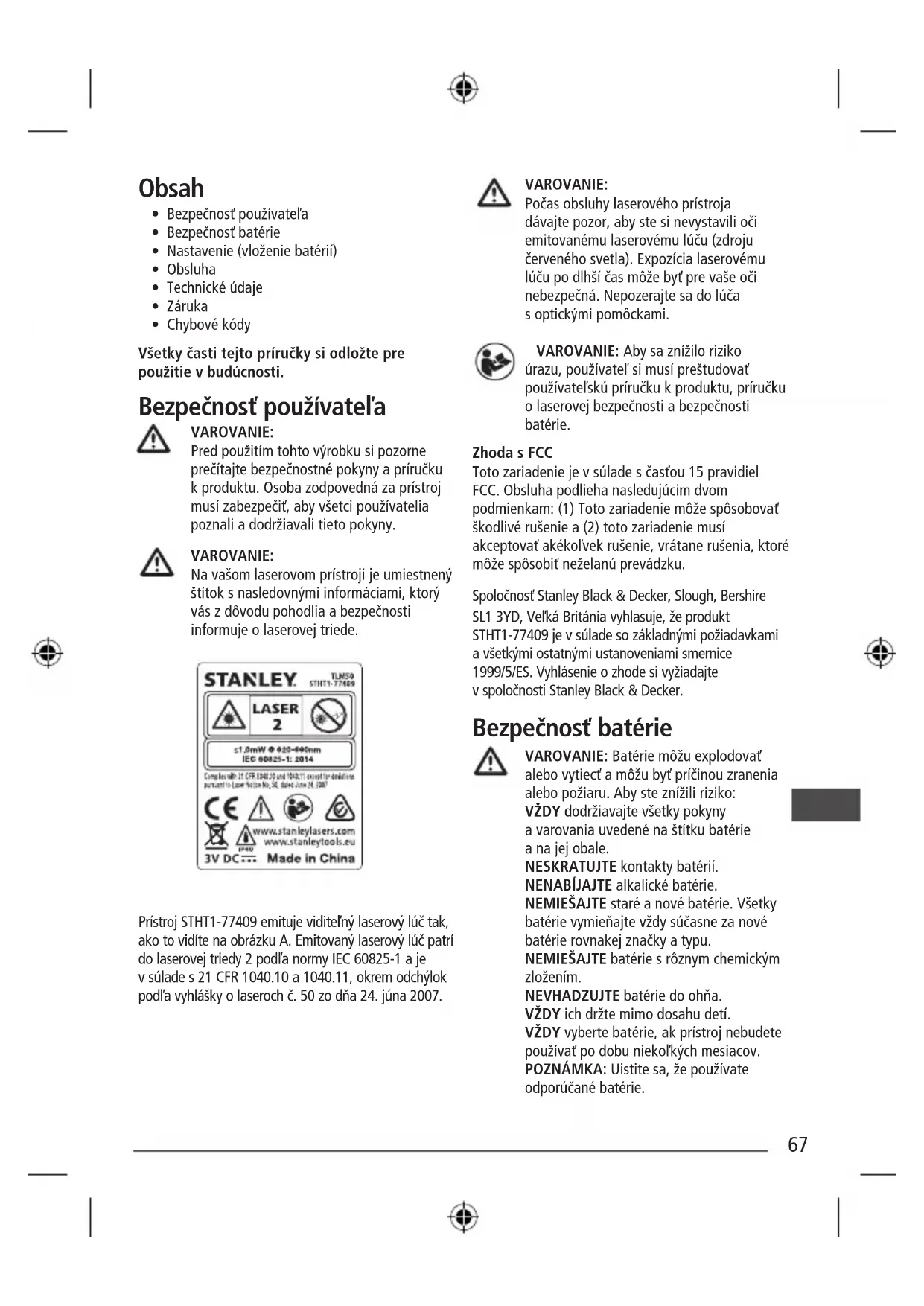

• Chybové kódy Všetky časti tejto príručky si odložte pre použitie v budúcnosti. Bezpečnosť používateľa VAROVANIE: Pred použitím tohto výrobku si pozorne prečítajte bezpečnostné pokyny a príručku k produktu. Osoba zodpovedná za prístroj musí zabezpečiť, aby všetci používatelia poznali a dodržiavali tieto pokyny. VAROVANIE: Na vašom laserovom prístroji je umiestnený štítok s nasledovnými informáciami, ktorý vás z dôvodu pohodlia a bezpečnosti informuje o laserovej triede. Prístroj STHT1-77409 emituje viditeľný laserový lúč tak, ako to vidíte na obrázku A. Emitovaný laserový lúč patrí do laserovej triedy 2 podľa normy IEC 60825-1 a je v súlade s 21 CFR 1040.10 a 1040.11, okrem odchýlok podľa vyhlášky o laseroch č. 50 zo dňa 24. júna 2007. VAROVANIE: Počas obsluhy laserového prístroja dávajte pozor, aby ste si nevystavili oči emitovanému laserovému lúču (zdroju červeného svetla). Expozícia laserovému lúču po dlhší čas môže byť pre vaše oči nebezpečná. Nepozerajte sa do lúča s optickými pomôckami. VAROVANIE: Aby sa znížilo riziko úrazu, používateľ si musí preštudovať používateľskú príručku k produktu, príručku o laserovej bezpečnosti a bezpečnosti batérie. Zhoda s FCC Toto zariadenie je v súlade s časťou 15 pravidiel FCC. Obsluha podlieha nasledujúcim dvom podmienkam: (1) Toto zariadenie môže spôsobovať škodlivé rušenie a (2) toto zariadenie musí akceptovať akékoľvek rušenie, vrátane rušenia, ktoré môže spôsobiť neželanú prevádzku. Spoločnosť Stanley Black & Decker, Slough, Bershire SL1 3YD, Veľká Británia vyhlasuje, že produkt STHT1-77409 je v súlade so základnými požiadavkami a všetkými ostatnými ustanoveniami smernice 1999/5/ES. Vyhlásenie o zhode si vyžiadajte v spoločnosti Stanley Black & Decker. Bezpečnosť batérie VAROVANIE: Batérie môžu explodovať alebo vytiecť a môžu byť príčinou zranenia alebo požiaru. Aby ste znížili riziko: VŽDY dodržiavajte všetky pokyny a varovania uvedené na štítku batérie a na jej obale. NESKRATUJTE kontakty batérií. NENABÍJAJTE alkalické batérie. NEMIEŠAJTE staré a nové batérie. Všetky batérie vymieňajte vždy súčasne za nové batérie rovnakej značky a typu. NEMIEŠAJTE batérie s rôznym chemickým zložením. NEVHADZUJTE batérie do ohňa. VŽDY ich držte mimo dosahu detí. VŽDY vyberte batérie, ak prístroj nebudete používať po dobu niekoľkých mesiacov. POZNÁMKA: Uistite sa, že používate odporúčané batérie. 67POZNÁMKA: Uistite sa, že batérie sú vložené správnym spôsobom a so správnou polaritou. Nastavenie (vloženie batérií)

V zadnej časti prístroja nájdite západku priestoru pre batérie (obrázok B č. 2).

Vložte dve batérie AAA, pričom sa uistite, že - a + póly každej z batérií sú umiestnené tak, ako je to znázornené v priestore pre batérie (obrázok C č. 2).

Zasuňte kolíky v dolnej časti krytu batérií do drážok v priestore pre batérie (obrázok C č. 3) a zatlačte kryt smerom nadol, kým nezapadne na svoje miesto. Keď je prístroj v polohe ON,(ZAP.), na displeji sa zobrazí stav batérie (obrázok E č. 1). Obsluha

Namierte laserom v hornej časti nástroja (obrázok A č. 1) smerom k stene, ktorej vzdialenosť potrebujete odmerať (obrázok D č. 1).

Kliknite na tlačidlo (obrázok A č. 3), aby sa zobrazil laserový bod na stene (obrázok D č. 1) a odmerajte vzdialenosť medzi dolnou stranou prístroja a stenou (obrázok D č. 2).

V dolnej časti displeja (obrázok A č. 2) si pozrite aktuálne meranie (obrázok E č. 3), ktoré sa pri pohybovaní prístrojom bude neustále meniť (v režime nepretržitého merania).

Keď je dolná strana prístroja umiestnená v správnej vzdialenosti od steny, kliknutím na tlačidlo prenesiete aktuálne meranie na displej (obrázok E č. 3). Zmena merných jednotiek Po prevzatí aktuálneho merania môžete zmeniť mernú jednotku z desatinných stôp (6,21 stopy) na frakčné stopy (6'02" 9/16), frakčné stopy na metre (1,894 m), metre na palce (74 9/16 palca) alebo palce na desatinné stopy. Ak chcete zmeniť mernú jednotku, stlačte a podržte tlačidlo , pokým neuvidíte zmenu merania (2-3 sekundy). POZNÁMKA: Ak budete pokračovať v držaní tlačidla aj po zmene merania, prístroj sa vypne. Opakované meranie Ak potrebujete vykonať nové meranie, kliknite na tlačidlo

• Predchádzajúce meranie (obrázok E č. 2) sa objaví nad novým aktuálnym meraním (obrázok E č. 3).

• Keď budete pripravený vykonať nové meranie, kliknite na tlačidlo

Vypnutie prístroja Prístroj sa dá vypnúť niektorým z týchto spôsobov:

• Stlačte a podržte tlačidlo na 4 sekundy (pokým sa displej nevymaže).

• Ak prístroj nebudete 180 sekúnd používať, vypne sa automaticky.

68Technické údaje STHT1-77409 Dosah 17,5 cm až 15 m (7 palcov až 50 stôp) Presnosť merania* Obvykle ± 3,0 mm (± 1/8 palca)* Rozlíšenie 1 mm (1/16 palca) Laserová trieda: Trieda 2 (IEC/EN60825-1: 2014) Vlnová dĺžka lasera 620 - 690 nm, výkon < 1 mW Automatické vypínanie napájania Po 180 s Životnosť batérie (2 x AAA) Až na 3000 meraní Rozmery (V x H x Š) 115 x 44 x 25mm (4,68 x 1,73 x 1,10 palca) Hmotnosť (s batériami) 100 g (3,21 unce) Rozsah teploty skladovania -10 °C až +60 °C (14 °F až 140 °F) Rozsah prevádzkovej teploty 0 °C až +40 °C (32 °F až 104°F) *Presnosť merania závisí od aktuálnych podmienok:

• Pri priaznivých podmienkach (dobrý povrch cieľového predmetu a dobrá izbová teplota) až na 10 m (33 stôp).

• Pri nepriaznivých podmienkach (jasné slnečné svetlo, veľmi málo reexný povrch cieľového predmetu alebo veľké výkyvy teploty), sa chyba môže zvýšiť o ± 0,25 mm/m (± 0,003 palca/stopu) pri vzdialenostiach väčších ako 10 m (33 stôp). Záruka Spoločnosť STANLEY dáva na tento produkt záruku (2) roky na vady materiálu a vypracovania. Táto OBMEDZENÁ ZÁRUKA sa nevzťahuje na produkty, ktoré nie sú správne používané, sú poškodené, pozmenené alebo opravované. Viac informácií a pokyny pre vrátenie získate na čísle 866-786-5924. Pokým nie je uvedené inak, spoločnosť STANLEY bezplatne opraví každý produkt značky STANLEY, o ktorom zistí, že je chybný, a to vrátane dielov a práce, prípadne, podľa uváženia spoločnosti STANLEY, vymení takéto prístroje, alebo vráti kúpnu cenu zníženú o amortizáciu, výmenou za chybný prístroj. TÁTO OBMEDZENÁ ZÁRUKA VYLUČUJE VŠETKY NÁHODNÉ ALEBO NÁSLEDNÉ ŠKODY. V niektorých štátoch nie je povolené vylúčiť alebo obmedziť náhodné alebo následné škody, preto sa tieto obmedzenia na vás nemusia vzťahovať. Táto OBMEDZENÁ DOŽIVOTNÁ ZÁRUKA vám poskytuje špecifické zákonné práva, ktoré sa medzi jednotlivými štátmi môžu líšiť. Okrem tejto záruky sa na lasery spoločnosti STANLEY vzťahuje: 30-dňová záruka vrátenia peňazí. Ak z akéhokoľvek dôvodu nebudete úplne spokojný s výkonom laseru od spoločnosti STANLEY, môžete ho do 30 dní od dátumu zakúpenia vrátiť spolu s pokladničným dokladom a vrátime vám celú sumu. DÔLEŽITÉ UPOZORNENIE: Zákazník je zodpovedný za správne používanie a starostlivosť o prístroj. Okrem toho je zákazník úplne zodpovedný za pravidelné kontroly presnosti laserovej jednotky, a teda za kalibráciu prístroja. Na kalibráciu a starostlivosť sa záruka nevzťahuje. 69Chybové kódy Kód Popis Nápravné opatrenie --- Prijímaný signál je príliš slabý alebo je doba merania príliš dlhá Použite terčík alebo zmeňte cieľovú plochu. --- Prijímaný signál je príliš silný Cieľ je príliš reexný. Použite terčík alebo zmeňte cieľovú plochu. --- Na pozadí je priveľa svetla Znížte osvetlenie pozadia na cieľovej ploche. --- Laserový lúč je prerušovaný Odstráňte z dráhy laserového lúča všetky prekážky a meranie zopakujte. --- Slabá batéria Vymeňte batérie za nové typu AAA. 301 Teplota je príliš vysoká Nechajte prístroj vychladnúť na teplotu v rámci predpísaného prevádzkového rozsahu teploty. Teplota je príliš nízka Nechajte prístroj zohriať sa na teplotu v rámci predpísaného prevádzkového rozsahu teploty. 401 Hardvérová chyba Niekoľkokrát zapnite a vypnite prístroj. Ak sa hardvérová chyba stále neodstránila, vráťte prístroj do servisného strediska alebo distribútorovi.
