РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ TLM50 STANLEY

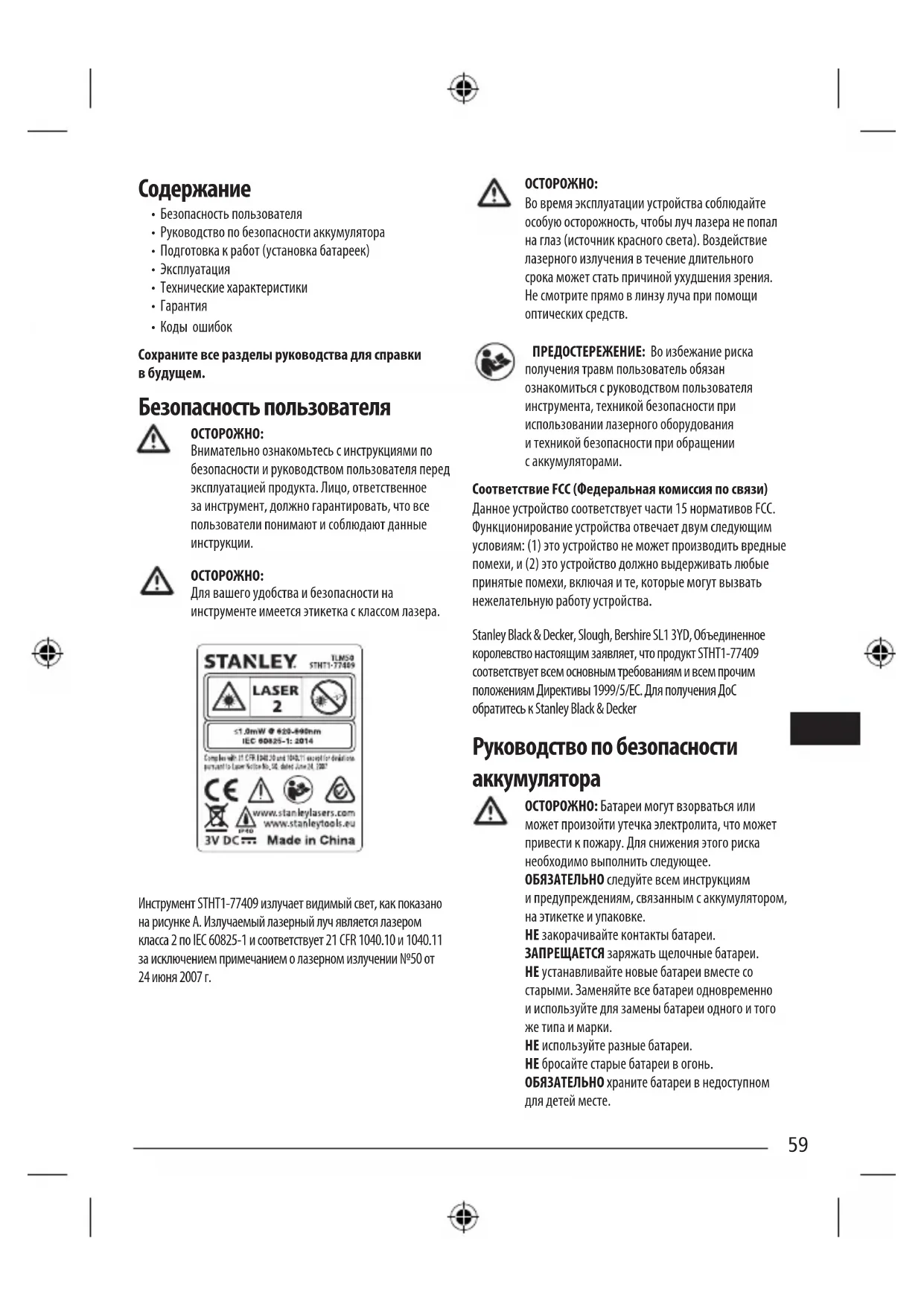

• Безопасность пользователя

• Руководство по безопасности аккумулятора

• Подготовка к работ (установка батареек)

• Технические характеристики

• Коды ошибок Сохраните все разделы руководства для справки

Безопасность пользователя

Внимательно ознакомьтесь с инструкциями по безопасности и руководством пользователя перед эксплуатацией продукта. Лицо, ответственное за инструмент, должно гарантировать, что все пользователи понимают и соблюдают данные инструкции.

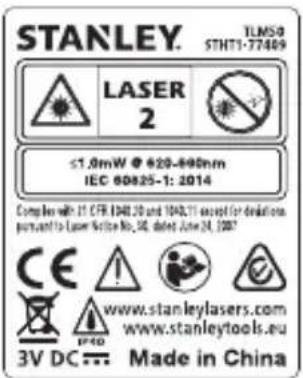

Для вашего удобства и безопасности на инструменте имеется этикетка с классом лазера. Инструмент STHT1-77409 излучает видимый свет, как показано на рисунке А. Излучаемый лазерный луч является лазером класса 2 по IEC 60825-1 и соответствует 21 CFR 1040.10 и 1040.11 за исключением примечанием о лазерном излучении №50 от 24июня 2007г.

Во время эксплуатации устройства соблюдайте особую осторожность, чтобы луч лазера не попал на глаз (источник красного света). Воздействие лазерного излучения в течение длительного срока может стать причиной ухудшения зрения. Не смотрите прямо в линзу луча при помощи оптических средств. ПРЕДОСТЕРЕЖЕНИЕ: Во избежание риска получения травм пользователь обязан ознакомиться с руководством пользователя инструмента, техникой безопасности при использовании лазерного оборудования и техникой безопасности при обращении с аккумуляторами. Соответствие FCC (Федеральная комиссия по связи) Данное устройство соответствует части 15 нормативов FCC. Функционирование устройства отвечает двум следующим условиям: (1) это устройство не может производить вредные помехи, и (2) это устройство должно выдерживать любые принятые помехи, включая и те, которые могут вызвать нежелательную работу устройства. Stanley Black & Decker, Slough, Bershire SL1 3YD, Объединенное королевство настоящим заявляет, что продукт STHT1-77409 соответствует всем основным требованиям и всем прочим положениям Директивы 1999/5/EC. Для получения ДоС обратитесь к Stanley Black & Decker Руководство по безопасности аккумулятора ОСТОРОЖНО: Батареи могут взорваться или может произойти утечка электролита, что может привести к пожару. Для снижения этого риска необходимо выполнить следующее. ОБЯЗАТЕЛЬНО следуйте всем инструкциям и предупреждениям, связанным с аккумулятором, на этикетке и упаковке. НЕ закорачивайте контакты батареи. ЗАПРЕЩАЕТСЯ заряжать щелочные батареи. НЕ устанавливайте новые батареи вместе со старыми. Заменяйте все батареи одновременно и используйте для замены батареи одного и того же типа и марки. НЕ используйте разные батареи. НЕ бросайте старые батареи в огонь. ОБЯЗАТЕЛЬНО храните батареи в недоступном для детей месте. 59ОБЯЗАТЕЛЬНО извлекайте батареи, если устройство не будет использоваться в течение нескольких месяцев. ПРИМЕЧАНИЕ: Убедитесь, что используются рекомендованные батареи. ПРИМЕЧАНИЕ: Убедитесь в правильности установки батарей с соблюдением полярности. Подготовка к работ (установка

Найдите крышку батарейного отдела на задней стороне инструмента (Рисунок B №2).

Потяните защелку вниз пальцем, чтобы снять крышку батарейного отдела (рисунок C №1).

Установите две батареи AAA, соблюдая полярность – и+, как отмечено внутри батарейного отсека (Рисунок C №2).

Вставьте выступы в нижней части крышки батарейного аккумуляторы в специальные канавки в нижней части батарейного отдела (Рисунок С №3) и опустите крышку, пока не услышите щелчок. При включенном инструменте на дисплее отображается уровень заряда (Рисунок Е №1). Эксплуатация

Направьте лазер в верхней части инструмента (Рисунок A №1) на стену для выполнения измерения (Рисунок A №1).

(Рисунок A №3), чтобы на стене отобразилась лазерная точка (Рисунок D №1) и измерьте расстояние от нижней части инструмента до стену (Рисунок D №2).

В нижней части дисплея (Рисунок A №2) будет отображаться текущее измерение (рисунок E №3). Если включен режим Continuous Measure mode (режим постоянного измерения), измерение будет изменяться при перемещении инструмента.

Когда нижняя часть инструмента будет размещена в на правильном удалении от стены, нажмите

сохранить расстояние на дисплее (Рисунок E №3). Изменение единиц измерения После выполнения измерения вы можете изменить единицы измерения с десятичных футов (6,21 фута) на дробные (6’дюйма

9/16), c эмпирических футов на метрические метры (1,894м), с метров на дюймы (74 9/16 дюйма), или с дюймов на десятичные футы. Для изменения единиц измерения нажмите и удерживайте до тех пор, пока не произойдет изменение (2-3 секунды). ПРИМЕЧАНИЕ: При дальнейшем удержании

изменения единиц измерения инструмент выключится. Повторное измерение Для выполнения нового измерения нажмите .

• Предыдущее измерение будет отображаться (Рисунок E №2) над новым, текущим измерением (Рисунок E № 3).

• Для выполнения нового измерения нажмите

Выключение инструмента Инструмент можно выключить двумя способами:

• Нажмите и удерживайте в течение 4секунд (пока экран не потухнет).

• Если инструмент не использовать дольше 180секунд, он автоматически отключается.

60Технические характеристики STHT1-77409 Диапазон От 17,5см до 15м (от 7дюймов до 50футов) Точность измерений* Обычно в пределах ± 3,0мм (± 1/8дюйма)* Разрешение 1мм (1/16дюйма) Класс лазера: Класс 2 (IEC/EN60825-1: 2014) Длина волны лазера: 620–690нм, Мощность < 1мВт Автоматические отключение

Через 180с Срок службы батарей (2 x AAA) До 3000измерений Размеры (В x Г x Ш) 115 x 44 x 25мм (4,68 x 1,73 x 1,10дюйма) Вес (с батареями) 100г (3,21унции) Диапазон температур хранения -10°C ~ +60°C (14°F ~ 140°F) Диапазон температур эксплуатации 0°C ~ +40°C (32°F ~ 104°F)

Точность измерений зависит от текущих условий:

• При благоприятных условиях (подходящая целевая поверхность и температура воздуха) до 10м (33футов).

• При неблагоприятных условиях (яркий свет, отражающая поверхность, больше температурные перепады), неточность может вырасти на ± 0,25мм/м (± 0,003дюйма/фут) на расстояниях более 10м (33фута).

Компания Stanley предоставляет гарантию на отсутствие дефектов материалов и/или производства на два (2) года. Данная ОГРАНИЧЕННАЯ ГАРАНТИЯ не распространяется на продукция, которая была подвержена неправильному использованию, модификациям или самостоятельному ремонту. Для дополнительной информации позвоните по телефону 866-786-5924. Если не указано иное, STANLEY будет производить бесплатный ремонт любого продукта, который STANLEY признает дефективным, в том числе расходы на детали и работу, или по выбору STANLEY, заменит инструменты или возместит стоимость покупки , за вычетом суммы амортизации, в обмен на дефектный инструмент. НАСТОЯЩАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ИСКЛЮЧАЕТ ВСЕ СЛУЧАЙНЫЕ ИЛИ КОСВЕННЫЕ УБЫТКИ . В некоторых регионах не допускается исключение или ограничение случайных или косвенных убытков, поэтому эти ограничения могут не относиться к вам. Эта ОГРАНИЧЕННАЯ ПОЖИЗНЕННАЯ ГАРАНТИЯ дает вам определенные юридические права, которые могут отличаться от региона к региону штату. Кроме гарантии, на лазерные инструменты STANLEY распространяется следующее: 30-дневная гарантия возврата денег. Если по каким-либо причинам ваш не устроил лазерный инструмент STANLEY, вы можете вернуть его в течение 30 дней с момента покупки при наличии чека и получить возврат денег. ВАЖНОЕ ПРИМЕЧАНИЕ: За надлежащее использование и обслуживание прибора ответственность несет клиент. Более того, клиент несет полную ответственность за периодическую проверку прибора, и таким образом, за калибровку инструмента. Калибровка и обслуживание не входят в гарантийные условия. 61Коды ошибок Код Описание Действие --- Полученный сигнал слишком слабый или время измерения слишком долгое Воспользуйтесь целевой пластиной или измените целевую поверхность. --- Полученный сигнал слишком

Поверхность цели слишком отражаемая. Воспользуйтесь целевой пластиной или измените целевую поверхность. --- Слишком сильное освещение Уменьшите освещение целевой поверхности. --- Лазерный луч прерывается Устраните препятствия на пути лазерного луча и повторите замер. --- Недостаточный заряд батареи Замените две батареи ААА. 301 Слишком высокая температура Позвольте инструменту остынуть до указанного диапазона температур эксплуатации . Температура слишком низкая Позвольте инструменту нагреться до указанного диапазона температур эксплуатации . 401 Ошибка аппаратного обеспечения Выключите и включите инструмент несколько раз. Если ошибка аппаратного обеспечения не устранена, отнесите его в сервисный центр или магазин.
