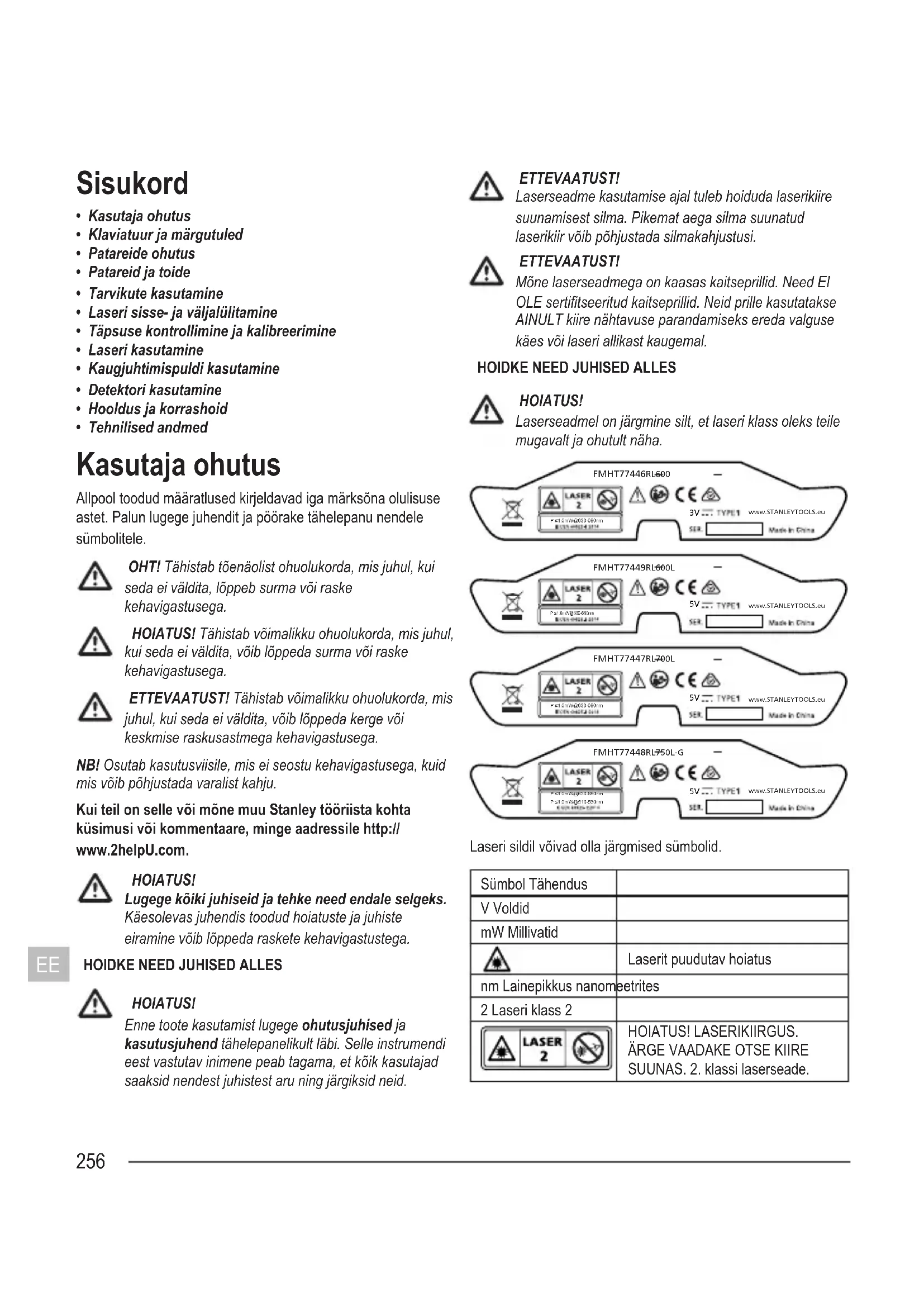

KASUTUSJUHEND Fatmax FMHT77447 STANLEY

• Klaviatuur ja märgutuled

• Tarvikute kasutamine

• Laseri sisse- ja väljalülitamine

• Täpsuse kontrollimine ja kalibreerimine

• Kaugjuhtimispuldi kasutamine

• Detektori kasutamine

• Hooldus ja korrashoid

• Tehnilised andmed Kasutaja ohutus Allpool toodud määratlused kirjeldavad iga märksõna olulisuse astet. Palun lugege juhendit ja pöörake tähelepanu nendele sümbolitele. OHT! Tähistab tõenäolist ohuolukorda, mis juhul, kui seda ei väldita, lõppeb surma või raske kehavigastusega. HOIATUS! Tähistab võimalikku ohuolukorda, mis juhul, kui seda ei väldita, võib lõppeda surma või raske kehavigastusega. ETTEVAATUST! Tähistab võimalikku ohuolukorda, mis juhul, kui seda ei väldita, võib lõppeda kerge või keskmise raskusastmega kehavigastusega. NB! Osutab kasutusviisile, mis ei seostu kehavigastusega, kuid mis võib põhjustada varalist kahju. Kui teil on selle või mõne muu Stanley tööriista kohta küsimusi või kommentaare, minge aadressile http:// www.2helpU.com. HOIATUS! Lugege kõiki juhiseid ja tehke need endale selgeks. Käesolevas juhendis toodud hoiatuste ja juhiste eiramine võib lõppeda raskete kehavigastustega.

HOIDKE NEED JUHISED ALLES

HOIATUS! Enne toote kasutamist lugege ohutusjuhised ja kasutusjuhend tähelepanelikult läbi. Selle instrumendi eest vastutav inimene peab tagama, et kõik kasutajad saaksid nendest juhistest aru ning järgiksid neid. ETTEVAATUST! Laserseadme kasutamise ajal tuleb hoiduda laserikiire suunamisest silma. Pikemat aega silma suunatud laserikiir võib põhjustada silmakahjustusi. ETTEVAATUST! Mõne laserseadmega on kaasas kaitseprillid. Need EI OLE sertitseeritud kaitseprillid. Neid prille kasutatakse AINULT kiire nähtavuse parandamiseks ereda valguse käes või laseri allikast kaugemal.

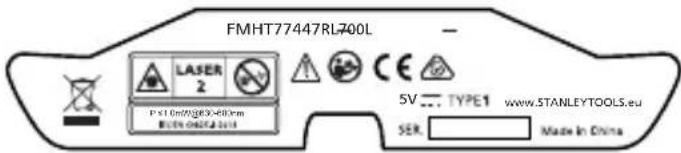

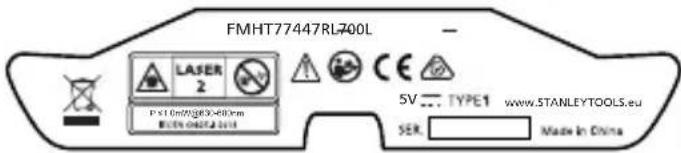

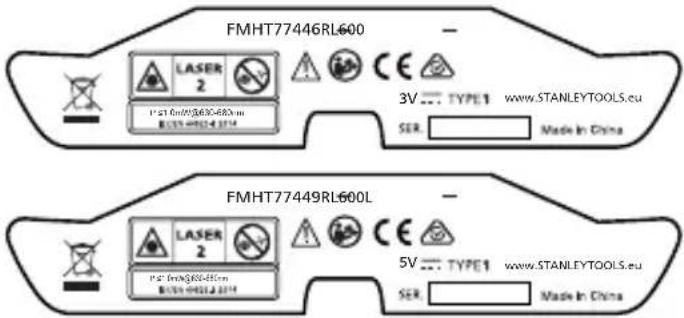

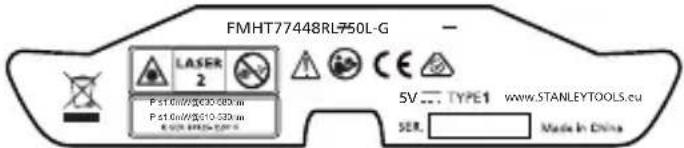

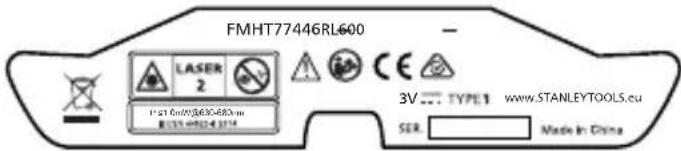

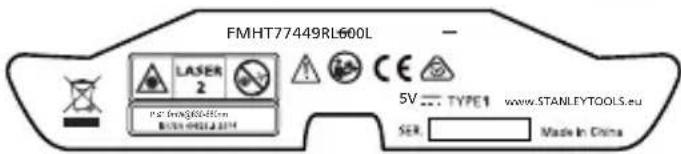

www.STANLEYTOOLS.euP ≤1.0mW@630-680nmP ≤1.0mW@510-530nm Laseri sildil võivad olla järgmised sümbolid. Sümbol Tähendus V Voldid mW Millivatid Laserit puudutav hoiatus nm Lainepikkus nanomeetrites 2 Laseri klass 2 HOIATUS! LASERIKIIRGUS.

HOIATUS! Laserikiirgusega kokkupuute oht. Ärge võtke laserloodi lahti ega muutke selle ehitust. Selle sees pole kasutajapoolset hooldust vajavaid osi. See võib põhjustada raskeid silmakahjustusi.

• Ärge kasutage laserit plahvatusohtlikus keskkonnas, näiteks tuleohtlike vedelike, gaaside või tolmu läheduses. See tööriist võib tekitada sädemeid, mis võivad tolmu või aurud süüdata.

• Kui laserit ei kasutata, hoidke seda lastele ja väljaõppeta isikutele kättesaamatus kohas. Oskamatutes kätes võivad laserid olla väga ohtlikud.

• Seadet PEAVAD hooldama ainult kvalitseeritud hooldustehnikud. Oskamatu remont või hooldus võib lõppeda kehavigastustega. Lähima Stanley teeninduskeskuse leiate aadressilt http://www.2helpU.com.

• Ärge kasutage laserikiire vaatamiseks optilisi vahendeid, näiteks teleskoopi või luupi. See võib põhjustada raskeid silmakahjustusi.

• Ärge asetage laserit kohta, kus keegi võib tahtlikult või tahtmatult laserikiirde vaadata. See võib põhjustada raskeid silmakahjustusi.

• Ärge asetage laserit peegeldava pinna lähedale, mis võib peegeldada laserikiire kellelegi silma. See võib põhjustada raskeid silmakahjustusi.

• Kui laserit ei kasutata, hoidke seda lastele ja väljaõppeta isikutele kättesaamatus kohas. Oskamatutes kätes võivad laserid olla väga ohtlikud.

• Kui te laserit ei kasuta, lülitage see välja. Kui jätate laseri välja lülitamata, suureneb oht, et keegi vaatab laserikiire suunas.

• Ärge kunagi muutke laseri ehitust mis tahes moel. Seadme ehituse muutmine võib põhjustada kokkupuute ohtliku laserikiirgusega.

• Ärge kasutage laserit laste läheduses ega laske lastel seda kasutada. See võib põhjustada raskeid silmakahjustusi.

• Ärge eemaldage ega rikkuge hoiatussilte. Kui sildid on eemaldatud, võib kasutaja või keegi teine end teadmatusest kiirgusohtu seada.

• Asetage laser kindlalt ühetasasele pinnale. Laseri ümberkukkumisel võivad tagajärjeks olla laseri kahjustused ja kehavigastused. Isiklik ohutus

• Säilitage valvsus, jälgige, mida teete, ja kasutage laserit mõistlikult. Ärge kasutage laserit väsinuna ega alkoholi, narkootikumide või arstimite mõju all olles. Kui laseriga töötamise ajal tähelepanu kas või hetkeks hajub, võite saada raskeid kehavigastusi.

• Kasutage isikukaitsevahendeid. Kandke alati kaitseprille. Turvavarustus (nt tolmumask, mittelibisevad turvajalatsid, kaitsekiiver ja kõrvaklapid) vähendab olenevalt töötingimustest tervisekahjustuste ohtu. Tööriista kasutamine ja hooldamine

• Järgige käesoleva juhendi peatükis „Hooldus ja korrashoid“ toodud juhiseid. Heakskiitmata osade kasutamine või hoolduse ja korrashoiu juhiste mittejärgimine võib põhjustada elektrilöögi või vigastuste ohtu. Klaviatuur ja märgutuled Klaviatuur Klaviatuuri ja LED-näidikut vaadake jooniselt Ⓔ① (RL 600 ja RL 600L) või jooniselt Ⓔ② (RL 700L ja RL 750L-G). Toiteklahv Kalde hoiatuse sisse- ja väljalülitamise klahv Skaneerimisrežiimi klahv Ainult RL 700L ja RL 750L-G. Manuaalse kalderežiimi klahv Pöörlemiskiiruse klahv Ülemine nooleklahv (vastupäeva) Alumine nooleklahv (päripäeva)258

Märgutuled Toite märgutuli Roheline tuli põleb • Laadimine on lõppenud.• Automaatne loodimine on lõpule viidud.Roheline tuli vilgub• Toimub laserseadme automaatne loodimine.• Toimub kalibreerimine ja/või kalde vaikehoiatuse seadistamine.Punane tuli vilgub• Aku on tühi.Punane tuli põlebRL 600L, RL 700L ja RL 750L-G• Aku vajab laadimist, vaja on toiteallikat.• Kuuma/külma aku laadimiskaitse või akuelemendi rike. Laserit saab kasutada adapteritoitega. Käsirežiimi märgutuli Punane tuli vilgub • Käsirežiim sisse lülitatud (automaatne loodimine välja lülitatud). Toite märgutuli ja käsirežii- mi märgutuli Roheline ja punane tuli vilguvad vaheldumisi• Loodimise kompensatsioonivahemikust väljas. Kalde hoiatuse märgutuli Punane tuli põleb • Kalde hoiatus aktiveeritud.Punane tuli vilgub• Loodist väljas. X/Y valiku märgutuli Roheline tuli põleb • X-telje reguleerimine kalderežiimis.Punane tuli põleb• Y-telje reguleerimine kalderežiimis.Roheline tuli vilgub• X-telje maksimaalne lubatud kalle kalderežiimis.• X-telje reguleerimine kalibreerimisrežiimis.Punane tuli vilgub• Y-telje maksimaalne lubatud kalle kalderežiimis.• Y-telje reguleerimine kalibreerimisrežiimis. Patareide ohutus RL 600 töötab leelispatareidega. RL 600L, RL 700L ja RL 750L-G töötavad liitiumioonakuga. HOIATUS! Vigastusohu vähendamiseks tuleb lugeda läbi seadme kasutusjuhend ning laseri ja aku ohutusjuhend. HOIATUS! Niiskus võib akut ja laadimis-/toiteadapterit kahjustada. Hoidke ja laadige seadet alati kuivas kohas ja mitte lageda taeva all. Paigaldage patareid alati õigesti, järgides seadmel ja patareidel olevaid pooluste tähiseid (+ ja –). Ärge kasutage korraga vanu ja uusi patareisid. Vahetage kõik patareid korraga sama tootja ja sama tüüpi patareide vastu. HOIATUS! Patareid võivad plahvatada, lekkida või põhjustada vigastusi ja tulekahju. Selle ohu vähendamiseks toimige järgmiselt.• Järgige hoolikalt kõiki juhiseid ja hoiatusi patarei märgistusel ja pakendil.• Ärge kasutage erinevate kemikaalidega patareisid.• Ärge visake patareisid tulle.• Hoidke patareisid lastele kättesaamatus kohas.• Kui te ei kasuta seadet mitme kuu vältel, võtke patareid välja.• Ärge lühistage patareide klemme.• Ärge laadige ühekordseid patareisid.• Eemaldage tühjad patareid kohe ja vabanege neist kohalike eeskirjade kohaselt.259

Jäätmete kõrvaldamine ÄRGE visake seadet olmejäätmete hulka. Patareid tuleb ALATI kõrvaldada vastavalt kohalikele eeskirjadele. Vastavalt WEEE direktiivile tuleb seade SUUNATA RINGLUSSE kooskõlas elektri- ja elektroonikaseadmete jäätmete kogumist ja käitlemist reguleerivate kohalike eeskirjadega. EÜ vastavusdeklaratsioon Raadioseadmete direktiiv Stanley Fatmaxi iseloodiv pöördlaser

FMHT77446, FMHT77449, FMHT77447, FMHT77448

Stanley kinnitab käesolevaga, et Stanley Fatmaxi iseloodiv pöördlaser FMHT77446/FMHT77449/FMHT77447/FMHT77448 vastab direktiivile 2014/53/EL ja kõigi kohaldatavate ELi direktiivide nõuetele. ELi vastavusdeklaratsiooni tervikteksti saab küsida aadressilt Stanley Tools, Egide Walschaertsstraat 14-16, 2800 Mechelen, Belgium, samuti leiate selle järgmiselt internetiaadressilt: www.2helpU.com. Otsige andmesildile märgitud toote- ja tüübinumbri järgi. Stanley Tools kinnitab, et sellele tootele on kantud CE-märgis vastavalt CE-märgise direktiivile 93/68/EMÜ. See toode vastab IEC/EN60825-1:2014 nõuetele. Patareid ja toide Patareide paigaldamine Laserseadme patareide paigaldamine RL 600 Vt joonist Ⓕ①

Vajutage patareipesa katet ja tõmmake see välja.

Paigaldage kaks uut D-patareid. Paigaldage patareid laserseadmesse õiget pidi.

Paigaldage kaks uut AA-tüüpi patareid. Paigaldage patareid laserseadmesse õiget pidi.

Paigaldage kaks uut AA-tüüpi patareid. Paigaldage patareid laserseadmesse õiget pidi.

Sulgege ja lukustage patareipesa kate kindlalt. HOIATUS! Jälgige tähelepanelikult patareipesas olevaid märgistusi (+) ja (–), et paigutada patareid õigesti. Patareid peavad olema samatüübilised ja sama pingega. Ärge kasutage patareisid, millel on alles jäänud erinevad laengud. Liitiumioonaku laadimine RL 600L, RL 700L ja RL 750L-G Vt joonist Ⓕ②

Ühendage laadimis-/toiteadapter sobiva pistikupesaga (110 V või 220 V). Laadimise ajal põleb PUNANE märgutuli .

Täis laadimiseks laske akul laadida umbes 7 tundi. Kui laadimine on lõpule jõudnud, süttib ROHELINE märgutuli .

Kui aku on täis laetud, eemaldage laadimis-/toiteadapter laserseadmest ja pistikupesast. HOIATUS! Kasutage laseri laadimiseks ainult kaasasolevat toiteadapterit. Mis tahes muud tüüpi laadija kasutamine võib lõppeda kahjustuste ja/või kehavigastustega.260

Kasutamine laadimis-/ toiteadapteriga

• Laserseadet saab kasutada ka laadimis-/toiteadapteriga ühendatuna.

• Laserseadme funktsioonid ja juhtseadmed töötavad samamoodi nagu siis, kui seade ei ole laadimis-/ toiteadapteriga ühendatud. Tarvikute kasutamine ETTEVAATUST! Ärge jätke alusele asetatud laserseadet järelevalveta, kui laserseade pole korralikult alusele kinnitatud. Vastasel korral võib laserseade kukkuda ja tõsiselt viga saada. Kandur RL 700L ja RL 750L-G Vt joonist Ⓗ MÄRKUS!

• Laserseadet alusele paigaldades või sellelt eemaldades tuleks laserseadet ühe käega toetada.

• Sihtmärgi kohale positsioneerides kinnitage osaliselt 5/8″-11 keermega kinnitus, joondage laserseade ja seejärel kinnitage 5/8″-11 keermega kinnitus lõplikult.

Paigaldage kandur kindlalt, kasutades ühte järgmistest meetoditest:

• Riputage kandur kinnitusava abil seina külge (joonis Ⓗ②).

• Kinnitage kandur laekarkassi klambri abil lae serva külge (joonis Ⓗ③).

• Kasutage kinnitusauku (joonis Ⓗ④) mis tahes sobiva tarvikuga.

Suunake kinnituspind nii, et see oleks enam-vähem horisontaalne.

Paigaldage üks laserseadme kinnituspunktidest (joonis Ⓘ) kanduri 5/8″-11 kinnituskruvi külge ja kinnitage pingutusnupp (joonis Ⓗ①).

Laserseadme asendi täiendavaks reguleerimiseks kasutage kanduril ühte järgmistest osadest.

• Vertikaalse peenhäälestusnupuga (joonis Ⓗ⑤) liigutatakse laserit vertikaalsuunas üles ja alla. Vertikaalse reguleerimise lukustusnupp (joonis Ⓗ⑥) kseerib vertikaalse asendi.

• Pöörlemise peenhäälestusnupuga (joonis Ⓗ⑦) pööratakse laserseadet.

• Seina kalde reguleerimisnupuga (joonis Ⓗ⑧) reguleeritakse kanduri ja seina vahelist nurka. Statiivile paigaldamine Vt joonist Ⓚ

Vajadusel pikendage statiivi jalgu. Reguleerige jalgu nii, et statiivi pea paikneks enam-vähem horisontaalselt.

Paigaldage üks laserseadme kinnituspunktidest (joonis Ⓘ) statiivi külge, kasutades 5/8″-11 kinnituskruvi ning seejärel pingutage kinnituskruvi. Sihtmärgi kaart Vt joonist Ⓛ Mõned laserikomplektid sisaldavad laseri sihtmärgi kaarti, mis aitab leida ja märgistada laserikiire asukohta. Sihtmärgi kaart parandab laserikiire nägemist kui kiir ületab kaarti. Kaart on markeeritud standard- ja meetermõõdustikus. Laserikiir läbib punase või rohelise plastiku ja peegeldub tagaküljel olevalt reektorteibilt. Kaardi ülaosas asuva magnetiga saab kinnitada kaardi laekarkassi või teraspoltide külge, et määrata vertikaalset ja horisontaalset asendit. Sihtmärgi kaardi optimaalseks kasutamiseks peaks kaardi esikülg olema suunatud teie poole. Laseri võimendusprillid Vt joonist Ⓙ Mõne laserseadme komplekti kuuluvad laserivõimendusprillid. Need prillid parandavad laserikiire nähtavust siseruumides pika vahemaa puhul või ereda valguse käes. Neid prille ei ole laseriga töötamiseks tingimata vaja. ETTEVAATUST! Need prillid ei ole ANSI nõuete kohaselt heakskiidetud kaitseprillid ja neid ei tohi kasutada teiste tööriistadega töötades. Prillid ei hoia ära laserikiire silma tungimist. ETTEVAATUST! Et vähendada raskete vigastuste ohtu, ärge kunagi vaadake laserikiirde ei prillidega ega ilma. Laseri sisse- ja väljalülitamine

Sõltuvalt soovitud rakendusest asetage laser horisontaalselt (joonis Ⓐ) või vertikaalselt (joonis Ⓑ).

Laserseadme sisselülitamiseks vajutage klahvi .

Toimub laseri automaatne loodimine. Automaatse loodimise ajal vilgub ROHELINE märgutuli , pöördlaser261

(joonis Ⓐ①) vilgub, ülemine laseritäpp (joonis Ⓐ②) vilgub ja alumine laseritäpp (joonis Ⓐ③) püsib paigal (kui see on olemas).

Kui automaatne loodimine on lõpule jõudnud, süttib ROHELINE märgutuli , pöördlaser pöörleb viimati valitud pöörlemiskiirusel, ülemine laseritäpp püsib paigal ja alumine laseritäpp (kui see on olemas) jääb paigale. MÄRKUS! Laserseadme vaikeseadistusega automaatne loodimisrežiim võimaldab kompenseerida ebaühtlast pinda kuni 5° võrra. Kui laserseade ei ole 5° ulatuses loodis, vilguvad vaheldumisi ROHELINE JA PUNANE märgutuli . Paigutage laserseade uuesti 5° piiresse ja oodake, kuni automaatne loodimine on lõpule jõudnud. Automaatse loodimise käigus looditakse pöördlaseri tasapind ja seatakse ülemine punktlaser ja alumine punktlaser (kui see on olemas) pöördlaseri tasapinnaga risti. Täpsuse kontrollimine ja kalibreerimine MÄRKUS!

• Laserseade on tehases pitseeritud ja määratud täpsusega kalibreeritud.

• Enne kasutamist soovitatakse kalibreerimist kontrollida.

• Enne kalibreerimiskontrolli andke laserseadmele piisavalt aega automaatseks loodimiseks (< 30 sekundit).

• Laserseadme täpsust tuleb regulaarselt kontrollida, eriti täpsete plaanide korral. Horisontaalne kontroll Vt joonist Ⓞ

Asetage laserseade statiivil 20 m kaugusele seinast, nii et +X-iga külg on suunatud seina poole (joonis Ⓞ①).

Märgistage võrdluspunkt D

kohas, kus laserijoon ilmub seinale. Võimalusel kasutage detektorit, mille abil on kiirt kergem leida.

Vabastage laserseade statiivi küljest ja pöörake laserit 180°. X-külg peaks nüüd olema suunatud seina poole (joonis Ⓞ②). Märgistage võrdluspunkt D

kohas, kus laserijoon ilmub seinale.

Mõõtke ära võrdluspunktide D

vaheline vertikaalne kaugus (joonis Ⓞ③).

vaheline kaugus on < 2,0 mm, ei ole kalibreerimine vajalik. RL 600 ja RL 600L Kui D

vaheline kaugus on ≥ 3 mm, siis on vajalik kalibreerimine. RL 700L ja RL 750L-G Kui D

Y-teljega. Sisestage +X asemel +Y ja -X asemel -Y (joonis Ⓞ④). Horisontaalne kalibreerimine Vt joonist Ⓞ

Pöörake laser samasse asendisse angu horisontaalse kontrollimise protseduuri punktis

(+X-iga külg on suunatud seina poole).

Kui laserseade on välja lülitatud, hoidke all klahvi ja seejärel klahvi .

Vabastage klahv ja hoidke klahvi veel ≥ 3 sekundit all.

Vajadusel reguleerige X-telge, kasutades klahvi ja klahvi kiire joondamiseks punktiga D

on X-telje kontrollimisel määratud punktide D

vahekauguse keskpunkt (joonis Ⓞ③). MÄRKUS! Klahvi või vajutamisel kallutatakse telge 0,01° võrra (4,4 mm @ 25 m). Joonisel Ⓜ on näidatud, kuidas nooleklahvid telgi mõjutavad.

Vajutage uuesti klahvi , et seadistada X-telg ja jätkata Y-telje seadistamisega. Kui laserseade on Y-teljel kalibreerimisrežiimis, vilgub PUNANE märgutuli .

(+Y-iga külg on suunatud seina poole).

Vajadusel reguleerige Y-telge, kasutades klahvi ja klahvi kiire joondamiseks punktiga D

on Y-telje kontrollimisel määratud punktide D

vahekauguse keskpunkt.

Y-telje seadistamiseks ja kalibreerimisrežiimist väljumiseks vajutage uuesti klahvi .262

Telgede seadistused on nüüd salvestatud. Kalibreerimisrežiim on välja lülitatud ja laserseade alustab automaatset loodimist.

Korrake horisontaalse kontrollimise protseduuri, et selgitada välja, kas kalibreerimine õnnestus. Kui pärast kalibreerimisprotseduuri järgimist ei õnnestu laserseadet ikkagi kalibreerida, saatke see parandamiseks volitatud teenindusse. Laseri kasutamine Kuna laserseade on täppisinstrument, on igal võimalusel soovitatav kasutada kaugjuhtimispulti (kui see on olemas). Kalde hoiatuse korrigeerimine (Pole saadaval käsirežiimis) Kui laserit töö ajal häiritakse, hakkab PUNANE kalde hoiatuse märgutuli vilkuma, laseri pöörlemine lakkab ja laser hakkab vilkuma. (Tehasest tulles on laserseadme kalde hoiatus vaikimisi aktiveeritud.) Kalde hoiatuse parandamine:

Kontrollige, kas laserseade on õiges asendis.

Kalde hoiatuse lähtestamiseks vajutage klahvi .

Seejärel hakkab laseri autolood pöörlema.

Kontrollige laserseadme joondust esialgse sihtmärgiga. Kalde hoiatuse väljalülitamine (Pole saadaval käsirežiimis)

Lülitage laserseade sisse ja oodake, kuni automaatne loodimine lõpule jõuab.

Kalde hoiatuse PUNANE märgutuli lülitub välja.

Kalde hoiatuse uuesti sisselülitamiseks vajutage klahvi . Kalde hoiatuse vaikeseadistuse muutmine

Kui seade on välja lülitatud, vajutage klahvi ja hoidke seda all, seejärel vajutage klahvi .

Vabastage mõlemad klahvid.

Kui kalde hoiatuse märgutuli põleb (punane), on kalde hoiatus vaikimisi sisse lülitatud. Kui kalde hoiatuse märgutuli ei põle, on kalde hoiatus vaikimisi välja lülitatud. Laserseade alustab automaatset loodimist.

Kalde hoiatusse sisse-/väljalülitamiseks korrake eespool toodud samme. Käsirežiimi kasutamine Käsirežiim võimaldab laserseadet paigutada mitme nurga alla. Laser ei loodi end automaatselt ja kalde hoiatus on välja lülitatud. Kuna automaatne loodimine on välja lülitatud, ei ole tagatud, et kiir on loodis.

Pärast laserseadme sisselülitamist hoidke klahvi käsirežiimi sisse-/väljalülitamiseks ≥ 2 sekundit all. Märkus! Kui käsirežiim on aktiveeritud, püsib pöördlaser laserseadme suhtes kindlal tasapinnal.

Käsirežiimi näitab vilkuv PUNANE märgutuli . Märkus! Automaatne loodimine on käsirežiimis VÄLJA LÜLITATUD.

Käsirežiimi väljalülitamiseks hoidke klahvi ≥ 2 sekundit all. Laserseade alustab automaatset loodimist. Manuaalse kalderežiimi kasutamine Manuaalne kalderežiim võimaldab kasutajal reguleerida pöördlaseri kallet X-teljel ja Y-teljel horisontaalses (joonis Ⓐ) või vertikaalses (joonis Ⓑ) asendis.

Kui seade on sisse lülitatud, vajutage üks kord klahvi . Käsirežiim lülitub sisse, mida näitab vilkuv PUNANE märgutuli . Automaatne loodimine ja kalde hoiatus on välja lülitatud.

Põlev ROHELINE X/Y valiku märgutuli näitab, et X-telje reguleerimine on aktiveeritud. Kui X-telje reguleerimine pole vajalik, jätkake punktiga

X-telje ülespoole reguleerimiseks vajutage klahvi . X-telje allapoole reguleerimiseks vajutage klahvi . Joonisel Ⓜ on näidatud, kuidas ja telgi mõjutavad. MÄRKUS! Hoides klahvi või all, muutub telje kalle pidevalt. Kalde muutumise kiirus suureneb aja jooksul. Vajutades klahvi või üks kord reguleeritakse kallet 0,01° võrra.263

Maksimaalse kaldenurga saavutamisel hakkab vilkuma ROHELINE X/Y valiku märgutuli . Telg ei liigu X suunas enam edasi.

Vajutage uuesti klahvi , et seadistada X-telg ja aktiveerida Y-telje seadistamine.

Põlev PUNANE X/Y valiku märgutuli näitab, et Y-telje reguleerimine on aktiveeritud. Kui Y-telje reguleerimine pole vajalik, jätkake punktiga

Y-telje ülespoole reguleerimiseks vajutage klahvi . Y-telje allapoole reguleerimiseks vajutage klahvi . Joonisel Ⓜ on näidatud, kuidas ja telgi mõjutavad. MÄRKUS! Hoides klahvi või all, muutub telje kalle pidevalt. Kalde muutumise kiirus suureneb aja jooksul. Vajutades klahvi või üks kord reguleeritakse kallet 0,01° võrra.

Maksimaalse kaldenurga saavutamisel hakkab vilkuma PUNANE X/Y valiku märgutuli . Telg ei liigu Y suunas enam edasi.

Y-telje seadistamiseks vajutage veelkord klahvi . X/Y valiku märgutuli kustub.

X-telje ja Y-telje kalle vastab nüüd käsitsi tehtud seadistusele. Kasutage laserit manuaalses kalderežiimis.

Manuaalse kalderežiimi väljalülitamiseks hoidke klahvi ≥ 2 sekundit all. Kui käsirežiim lülitatakse välja, siis märgutule vilkumine lakkab ja laserseade alustab automaatset loodimist. MÄRKUS! Horisontaalse ja vertikaalse asendi vahetamiseks tuleb laserseade välja lülitada, ümber paigutada ja seejärel uues asukohas sisse lülitada. Pöörlemiskiiruse muutmine Vajutage pöörlemiskiiruse klahvi , et liikuda kiirusevalikute vahel kiireimast aeglaseimani ja punktrežiimini. Saadaolevad kiirused p/min: 600 300 150 0 (punkt) Punktrežiimi kasutamine Punktrežiimis peatatakse pöördlaseri pöörlemine ja võimaldatakse kasutajal punkti nurka käsitsi reguleerida.

Klahviga saate liikuda punkti seadistusele (0 p/min).

Klahviga saate pöörata punkti vastupäeva. Klahviga saate pöörata punkti päripäeva. MÄRKUS! Klahvi või all hoides pööratakse punkti pidevalt. Kui olete nooleklahvi mitu sekundit all hoidnud, vilgub punkti funktsioon 3 korda ja hakkab seejärel kiiremini pöörlema. Nooleklahvi üks kord vajutades pööratakse punkti 0,5°. Joonisel Ⓝ on näidatud, kuidas nooleklahvid mõjutavad punkti pöörlemist. Skaneerimisrežiimi kasutamine RL 700L ja RL 750L-G Skaneerimisrežiim piirab pöördlaseri projektsiooni määratud skaneerimisnurga võrra ja võimaldab kasutajal skaneerimise asukohta käsitsi reguleerida.

Klahviga saate pöörata skanni vastupäeva. Klahviga saate pöörata skanni päripäeva. MÄRKUS! Klahvi või all hoides pööratakse skanni pidevalt. Kui olete nooleklahvi mitu sekundit all hoidnud, vilgub skanni funktsioon 3 korda ja hakkab seejärel kiiremini pöörlema. Nooleklahvi üks kord vajutades pööratakse skanni 2,0°. Joonisel Ⓝ on näidatud, kuidas nooleklahvid mõjutavad skanni pöörlemist.

Skaneerimisrežiimi väljalülitamiseks ja viimati kasutatud kiirusele naasmiseks vajutage klahvi . Kaugjuhtimispuldi kasutamine RL 600L, RL 700L ja RL 750L-G Kaugjuhtimispuldi klahvidega saab kasutada kõiki olemasolevaid funktsioone ja režiime, välja arvatud kalde hoiatuse sisse-/ väljalülitamine ja laserseadme sisselülitamine. (Laserseadme saab välja lülitada.) Detektori kasutamine Detektor võimaldab kasutajal määrata laseri asukoha, kui kauguse või valgustingimuste tõttu on laser halvasti nähtav264

Detektori klaviatuur Toiteklahv Suure/väikse täpsuse klahv Kõlari helitugevuse klahv Detektori LCD ikoonid Laser tuvastatud – võrdlusjoon kõrgemal kui laserikiir. Liigutage detektorit näidatud suunas (alla). Laser tuvastatud – võrdlusjoon madalamal kui laserikiir. Liigutage detektorit näidatud suunas (üles). Laser tuvastatud – võrdlusjoon laserikiire võrdlustasemega ühel joonel.

Sumisti helitugevus – tugev/nõrk/summutatud. Väikese täpsuse seadistus Suure täpsuse seadistus Detektori seadistamine (Detektorit saab kasutada käes hoides või valikvarustusse kuuluva klambriga, mille abil paigaldatakse detektor mõõtevarda, posti vms eseme külge) Klambri paigaldamine detektori külge Vt joonist Ⓓ①

Asetage klamber joondusava abil detektori külge.

Võrdlustaseme otsimisel vabastage klamber, et saaksite seda üles- või allapoole nihutada.

Kui võrdlustase on leitud, keerake detektori kinnitamiseks uuesti nuppu. Vaadake joonisel näidatud asendit klambri võrdlusjoone poolses servas (joonis Ⓒ①). Detektori käsitsemine (Kasutamisel kuvatavaid näidikuid vt klaviatuuri ja LCD- ekraani kirjeldustest) Detektori sisselülitamine

• Detektori sisselülitamiseks vajutage klahvi .

• Sisselülitamisel kuvatakse LCD-ekraanil korraks kõik ikoonid (kontrollige selle abil, kas LCD töötab korralikult).

• Detektori väljalülitamiseks hoidke klahvi ≥ 2 sekundit all. MÄRKUS! Detektor lülitub automaatselt välja, kui 10 minuti jooksul ei tuvastata laserikiirt. Uuesti sisselülitamiseks vajutage klahvi

• Kui detektor on sisse lülitatud, vajutage LCD valgustuse sisse- või väljalülitamiseks klahvi

MÄRKUS! Valgustus lülitub automaatselt välja, kui 60 sekundi jooksul ei tuvastata laserikiirt või ei vajutata ühtki klahvi. Detektori täpsuse reguleerimine

• Kui seade on sisse lülitatud, vajutage klahvi , et valida täpsuse seadistuseks SUUR või VÄIKE.

• Vaikimisi on valitud SUUR täpsus. MÄRKUS! Valige VÄIKE täpsus, kui:

• SUURE täpsuse seadistust ei ole vaja.

• Vibratsiooni tõttu ei saa saavutada stabiilset võrdlustaset.

Detektori kõlari helitugevuse reguleerimine

• Kui seade on sisse lülitatud, vajutage helitugevuse seadistuste valimiseks klahvi (TUGEV/NÕRK/ SUMMUTATUD).

• Kui seade on sisse lülitatud, on helitugevuse seadistuseks vaikimisi TUGEV. Võrdlustaseme kindlakstegemine

Kui seade on sisse lülitatud, asetage detektor kohta, kuhu on projitseeritud laserikiir.

Kasutage detektori mulliviaale (joonis Ⓒ②) horisontaalse tasapinna säilitamiseks.

Suunake laseri vastuvõtuaken (joonis Ⓒ③) laserikiire allika poole. Vastuvõtuaken peab paiknema laseri allika suhtes kuni 40° all

Võrdlusjoone joondamiseks laserikiirega kasutage LCD laseri tuvastamise ikoone (joonis Ⓒ①). MÄRKUS! Kui kõlari heli on sisse lülitatud (TUGEV/ NÕRK), aitab helisignaal samuti detektorit joondada. Kiire piiksumine näitab, et detektorit tuleb nihutada allapoole. Aeglane piiksumine näitab, et detektorit tuleb nihutada ülespoole. Pidev toon näitab, et laserikiir on joondatud detektoril oleva võrdlusjoonega. Pidev toon Joondatud võrdlusjoonega Kiire piiksumine Liigutage detektorit allapoole Aeglane piiksumine Liigutage detektorit ülespoole

Kui laser on võrdlusjoonega kohakuti, märkige see asukoht. MÄRKUS! Kui detektori ülaosa kasutatakse märgistuskohana, võtke mõõtmiskompensatsiooni väärtuse võrdlusaluseks detektori tagakülg. Hooldus ja korrashoid

• Kui laserit ei kasutata, puhastage selle välimised osad niiske lapiga, pühkige laser pehme lapiga kuivaks ja seejärel pange see kaasasoleva karbiga hoiule.

• ÄRGE KUNAGI kasutage laseri puhastamiseks lahusteid.

• Ärge hoidke laserit temperatuuril alla –10 ˚C ega üle 40 ˚C.

• Töö täpsuse tagamiseks kontrollige sageli, kas laser on kalibreeritud.

• Kalibreerimise kontrolli ja teisi hooldustöid võivad teha ainult STANLEY volitatud teeninduskeskused.266

Tehnilised andmed Laserseade RL 600 RL 600L RL 700L RL 750L-G Horisontaalne pöörlemistäpsus:

Kaugjuhtimispult Infrapuna 15 m 2 x AA-patareid (leelis) Tüüp: Tööraadius siseruumides: Toiteallikas: Detektor ≤ 1 mm ≤ 2 mm 55 mm ≥ 300 m 3° / 2 mm 20 h 10 min 2 x AA IP66 –10 °C kuni +50 °C (+14 °F kuni +122 °F) –25 °C kuni +70 °C (–13 °F kuni +158 °F) Loodimistäpsus (suur) Loodimistäpsus (väike): Laseri vastuvõtuakna laius: Tööraadius: Mulliviaali täpsus: Tööaeg: Automaatne väljalülitus (kui signaali ei tuvastata): Toiteallikas: IP-klass: Töötemperatuuri vahemik: Säilitustemperatuuri vahemik: Märkused268
