GEBRUIKSAANWIJZING GAS 18V10 L Professional BOSCH

nl Oorspronkelijke gebruiksaanwijzing

da Original brugsanvisning

sv Bruksanvisning Original

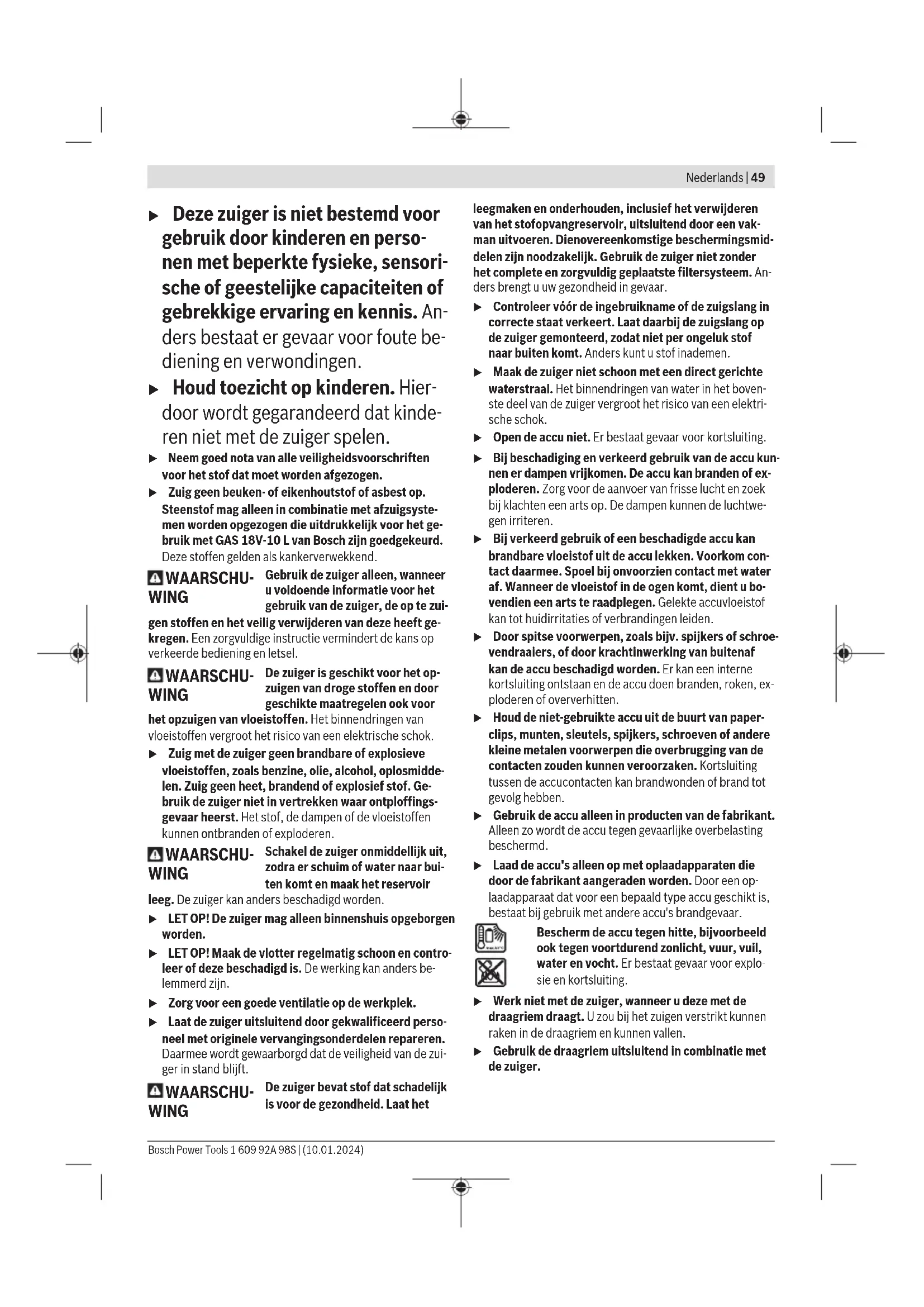

Veiligheidsaanwijzingen voor zuigers

Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen

veroorzaken.

Bewaar alle veiligheidsaanwijzingen en instructies voor toekomstig gebruik.

• Deze zuiger is niet bestemd voor gebruik door kinderen en personen met beperkte fysieke, sensorische of geestelijke capaciteiten of gebrekkige ervaring en kennis. Anders bestaat er gevaar voor foute bediening en verwondingen.
  ▶ Houd toezicht op kinderen. Hierdoor wordt gegarandeerd dat kinderen niet met de zuiger spelen.
  ▶ Neem goed nota van alle veiligheidsvoorschriften voor het stof dat moet worden afgezogen.
  ▶ Zuig geen beuken- of eikenhoutstof of asbest op. Steenstof mag alleen in combinatie met afzuigsystemen worden opgezogen die uitdrukkelijk voor het gebruik met GAS 18V-10 L van Bosch zijn goedgekeurd. Deze stoffen gelden als kankerverwekkend.

WAARSCHU-WING

Gebruik de zuiger alleen, wanneer u voldoende informatie voor het gebruik van de zuiger, de op te zuigen stoffen en het veilig verwijderen van deze heeft gekregen. Een zorgvuldige instructie vermindert de kans op verkeerde bediening en letsel.

WAARSCHU-WING

De zuiger is geschikt voor het opzuigen van droge stoffen en door geschikte maatregelen ook voor het opzuigen van vloeistoffen. Het binnendringen van vloeistoffen vergroot het risico van een elektrische schok.

- Zuig met de zuiger geen brandbare of explosieve vloeistoffen, zoals benzine, olie, alcohol, oplosmiddelen. Zuig geen heet, brandend of explosief stof. Gebruik de zuiger niet in vertrekken waar ontploffingsgevaar heerst. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen.

WAARSCHU-WING

Schakel de zuiger onmiddellijk uit, zodra er schuim of water naar buiten komt en maak het reservoir

leeg. De zuiger kan anders beschadigd worden.

▶ LET OP! De zuiger mag alleen binnenshuis opgeborgen worden.
LET OP! Maak de vlotter regelmatig schoon en controleer of deze beschadigd is. De werking kan anders belemmerd zijn.
Zorg voor een goede ventilatie op de werkplek.
Laat de zuiger uitsluitend door gekwalificeerd personeel met originele vervangingsonderdelen repareren. Daarmee wordt gewaarborgd dat de veiligheid van de zuiger in stand blijft.

WAARSCHU-WING

De zuiger bevat stof dat schadelijk is voor de gezondheid. Laat het leegmaken en onderhouden, inclusief het verwijderen van het stofopvangreservoir, uitsluitend door een vakman uitvoeren. Dienovereenkomstige beschermingsmiddelen zijn noodzakelijk. Gebruik de zuiger niet zonder het complete en zorgvuldig geplaatste filtersysteem. Anders brengt u uw gezondheid in gevaar.

▶ Controleer vóór de ingebruikname of de zuigslang in correcte staat verkeert. Laat daarbij de zuigslang op de zuiger gemonteerd, zodat niet per ongeluk stof naar buiten komt. Anders kunt u stof inademen.
Maak de zuiger niet schoon met een direct gerichte waterstraal. Het binnendringen van water in het bovenste deel van de zuiger vergroot het risico van een elektrische schok.
▶ Open de accu niet. Er bestaat gevaar voor kortsluiting.
Bij beschadiging en verkeerd gebruik van de accu kunnen er dampen vrijkomen. De accu kan branden of exploderen. Zorg voor de aanvoer van frisse lucht en zoek bij klachten een arts op. De dampen kunnen de luchtwegen irriteren.
Bij verkeerd gebruik of een beschadigde accu kan brandbare vloeistof uit de accu lekken. Voorkom contact daarmee. Spoel bij onvoorzien contact met water af. Wanneer de vloeistof in de ogen komt, dient u bovendien een arts te raadplegen. Gelekte accuvloeistof kan tot huidirritaties of verbrandingen leiden.
▶ Door spitse voorwerpen, zoals bijv. spijkers of schroevendraaiers, of door krachtinwerking van buitenaf kan de accu beschadigd worden. Er kan een interne kortsluiting ontstaan en de accu doen branden, roken, exploderen of oververhitten.
Houd de niet-gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die overbrugging van de contacten zouden kunnen veroorzaken. Kortsluiting tussen de accucontacten kan brandwonden of brand tot gevolg hebben.
- Gebruik de accu alleen in producten van de fabrikant. Alleen zo wordt de accu tegen gevaarlijke overbelasting beschermd.
▶ Laad de accu's alleen op met oplaadapparaten die door de fabrikant aangeraden worden. Door een oplaadapparaat dat voor een bepaald type accu geschikt is, bestaat bij gebruik met andere accu's brandgevaar.

Bescherm de accu tegen hitte, bijvoorbeeld ook tegen voortdurend zonlicht, vuur, vuil, water en vocht. Er bestaat gevaar voor explosie en kortsluiting.

▶ Werk niet met de zuiger, wanneer u deze met de draagriem draagt. U zou bij het zuigen verstrikt kunnen raken in de draagriem en kunnen vallen.
- Gebruik de draagriem uitsluitend in combinatie met de zuiger.

50 | Nederlands

Symbolen

De volgende symbolen kunnen voor het gebruik van de zuiger van belang zijn. Zorg ervoor dat u de symbolen en hun betekenis herkent. Het juiste begrip van de symbolen helpt u de zuiger goed en veilig te gebruiken.

Symbolen en hun betekenis

WAARSCHUWING! Lees alle veiligheidsaanwijzingen en instructies. Het niet naleven van de veiligheidsaanwijzingen en instructies kan elektrische schokken, brand en/of zware verwondingen veroorzaken.

Zuiger van stofklasse L conform IEC/EN 60335-2-69 voor het droog opzui-gen van voor de gezondheid schadelijk stof met een expositiegrenswaarde >1 mg/m³

WAARSCHUWING! De zuiger bevat stof dat schadelijk is voor de gezondheid. Laat het leegmaken en onderhouden, inclusief het verwijderen van het stofopvangreservoir, uitsluitend door een vakman uitvoeren. Dienovereenkomstige beschermingsmiddelen zijn noodzakelijk. Gebruik de zuiger niet zonder het complete en zorgvuldig geplaatste filtersysteem. Anders brengt u uw gezondheid in gevaar.

Beschrijving van product en werking

Neem goed nota van de afbeeldingen in het voorste deel van de gebruiksaanwijzing.

Beoogd gebruik

De zuiger is bestemd voor het opnemen, opzuigen, transporteren en afscheiden van niet-brandbaar droog stof, niet-brandbare vloeistoffen en een water-lucht-mengsel. De zuiger is stoftechnisch gekeurd en behoort tot stofklasse L. Deze is geschikt voor de verhoogde belastingen bij industrieel gebruik, bijv. in ambacht, industrie en werkplaatsen.

Zuigers van stofklasse L volgens IEC/EN 60335-2-69 mogen uitsluitend worden gebruikt voor het opzuigen en afzuigen van voor de gezondheid schadelijk stof met een expositie-grenswaarde > 1 mg/m ^3 .

Gebruik de zuiger alleen, wanneer u alle functies volledig kunt inschatten en zonder beperkingen kunt gebruiken of daarvoor bestemde instructies heeft ontvangen.

Rotational Airflow

Het stofzakloze filtersysteem bespaart het gebruik van stofzakken. Het vuil wordt bij de binnenwand van het reservoir verzameld.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeeldingen van de zuiger op de pagina's met afbeeldingen.

(1) Reservoir
(2) Sluiting voor bovenstuk van zuiger
(3) Aan/uit-toets
(4) Accu-oplaadaanduiding
(5) Bovenstuk van zuiger

(6) Draaggreep

(7) Opname voor zuigslang-/vloerzuigmond-houder

(8) Slangopname

(9) Bevestigingsogen

(10) Opname voor zuigbuis-/spleetzuigmond-houder

(11) Ontgrendelingstoets accuvakdeksel

(12) Accuvakdeksel

(13) Zuigslang

(14) Afzuigadapter

(15) Gebogen zuigmond

(16) Spleetzuigmond

(17) Vloerzuigmond

(18) Zuigbuis

(19) Accuschacht

(20) Accu ^a)

(21) Accu-ontgrendelingstoets ^a)

(22) Bevestigingsschroeven

(23) Zichtscherm

(24) Houder accuvakdeksel

(25) Houder voor zuigbuis en spleetzuigmond

(26) Vastzetschroef voor houder (27)

(27) Houder voor zuigslang en vloerzuigmond

(28) Drukknop

(29) Draagriem ^a)

(30) Loopwiel ^a)

(31) Loopwielopname

(32) Valse-luchtopening

(33) Filter

(34) Vlotter

(35) Filterhouder

(36) Vasthoudlus van zuigslang

a) Niet elk afgebeeld en beschreven accessoire is standaard bij de levering inbegrepen. Alle accessoires zijn te vinden in ons accessoireprogramma.

Technische gegevens

Accunat- en droogzuiger GAS 18V-10 L
Productnummer	3 601 JC6 3..
Spanning V 18
Nominaal opgenomen vermogen W 260

Accunat- en droogzuiger GAS 18V-10 L

Inhoud reservoir (bruto) | 10
Netto-inhoud (vloeistof) | 6
Max. onderdrukA)
-Zuiger B)	hPa 90
-Turbine hPa 115
Max. debietA)
-Zuiger B)	l/s	24
	m3/h	86
-Turbine l/s		34
	m3/h	122
Gebruiksduur per acculading min/Ah 4
Stofklasse L
Gewicht volgens EPTA-Procedure 01:2014	kg 5,1-6,1	C)
Beschermklasse IPX4
Aanbevolen omgevingstemperatuur bij het opladen	°C 0 ... +35
Toegestane omgevingstemperatuur tijdens gebruikD) en bij opslag	°C -20 ... +50
Aanbevolen accu's GBA 18V...		ProCORE18V...
Aanbevolen oplaadapparaten GAL 18...		GAX 18...
		GAL 36...

A) Gemeten bij 20-25 °C met accu GBA 18V 6.3Ah.
B) gemeten met zuigslang (13) en gebogen zuigmond (15)
C) afhankelijk van gebruikte accu
D) beperkt vermogen bij temperaturen < 0 °C
Waarden kunnen afhankelijk van product variëren en onderhevig zijn aan toepassings- en omgevingsvoorwaarden. Meer informatie vindt u op www.bosch-professional.com/wac.

Informatie over geluid en trillingen

Geluidsemissiewaarden bepaald volgens EN 60335-2-69.

Het A-gewogen geluidsdrukniveau van de zuiger bedraagt typisch 79 dB(A). Onzekerheid K = 2 dB. Het geluidsniveau bij het werken kan de aangegeven waarden overschrijden.

Draag gehoorbescherming!

Totale trillingswaarden a_h (vectorsom van drie richtingen) en onzekerheid K bepaald conform EN 60335-2-69:

$$ a _ {n} < 2, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2}. $$

Accu

Bosch verkoopt accustofzuigers ook zonder accu. Of bij de levering van uw stofzuiger een accu inbegrepen is, kunt u zien op de verpakking.

Accu opladen

- Gebruik alleen de in de technische gegevens vermelde oplaadapparaten. Alleen deze oplaadapparaten zijn af-gestemd op de bij uw zuiger gebruikte Li-Ion-accu.

Aanwijzing: lithium-ion-accu's worden vanwege internationale transportvoorschriften gedeeltelijk geladen geleverd. Om het volledige vermogen van de accu te waarborgen, laadt u vóór het eerste gebruik de accu volledig op.

Accu plaatsen of verwijderen (zie afbeeldingen A1-A2)

• Gebruik bij het inzetten van de accu geen geweld. De accu is zo geconstrueerd dat deze alleen in de juiste positie in het product kan worden gestoken.
  ▶ Houd het accuvak en de accuschacht altijd schoon en droog, om goed en veilig te werken.
• Druk op de ontgrendelingstoets (11) om het accuvakdeksel (12) te openen.
• Schuif de accu (20) in de accuschacht (19) tot deze hoorbaar vastklikt.
• Voor het verwijderen van de accu (20) drukt u op de ont-grendelingstoets (21) op de accu en trekt u deze uit de accuschacht (19).
• Sluit het accuvakdeksel (12).

Accuvakdeksel verwisselen (zie afbeeldingen A3-A5)

Wanneer u een accu ProCORE18V 12Ah wilt gebruiken, dan kan het accuvakdeksel (12) niet meer worden gesloten. Het accuvakdeksel (12) kan hier worden vervangen door een voor dit geval ontworpen zichtscherm (23).

In een vochtige of natte omgeving mag de zuiger alleen met gesloten accuvakdeksel worden gebruikt.

Accuvakdeksel demonteren (zie afbeelding A3)

Verwijder de accu (20) uit de accuschacht (19).

Verwijder de beide bevestigingsschroeven (22) (ST4×12) met een kruiskopschroevendraaier PH1 en verwijder het accuvakdeksel (12).

Zichtscherm bevestigen (zie afbeelding A4)

Duw de houder (24) van het accuvakdeksel omlaag en schuif het zichtscherm (23) erop.

Zichtscherm verwijderen (zie afbeelding A5)

Zet er een platte schroevendraaier tegen, schuif het zichtscherm (23) iets naar achter en trek het zichtscherm eraf. Duw daarbij de houder (24) van het accuvakdeksel omlaag.

Accu-oplaadaanduiding

Bij geplaatste accu kunt u de laadtoestand op de accu- oplaadaanduiding (4) van de zuiger zien, bij weggenomen accu op de accu zelf.

52 | Nederlands

Accu-oplaadaanduiding op de zuiger

Na het inschakelen van de zuiger lichten de 5 groene LED's van de accu-oplaadaanduiding (4) afzonderlijk op- en aflo-pend op. Vervolgens geven de LED's de laadtoestand van de accu (20) aan.

Accu-oplaadaanduiding op de accu

Als de accu uit de zuiger wordt genomen, kan de laadtoe-stand door de groene LED's van de oplaadaanduiding op de accu worden aangegeven.

Druk op de toets voor de oplaadaanduiding of , om de laadtoestand aan te geven.

Als er na het drukken op de toets voor de oplaadaanduiding geen LED brandt, dan is de accu defect en moet vervangen worden.

Aanwijzing: Niet elk accutype beschikt over een oplaadaanduiding.

Accutype GBA 18V...

LED's Capaciteit

Permanent licht 3× groen 60–100 %

Permanent licht 2× groen 30-60 %

Permanent licht 1× groen 5-30 %

Aanwijzingen voor de optimale omgang met de accu

Bescherm de accu tegen vocht en water.

Bewaar de accu alleen bij een temperatuur tussen -20 °C en 50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto liggen.

Reinig de ventilatieopeningen van de accu af en toe met een zachte, schone en droge doek.

Een duidelijk kortere gebruiksduur na het opladen duidt erop dat de accu versleten is en moet worden vervangen.

Neem de aanwijzingen met betrekking tot afvalverwijdering in acht.

Montage

▶ Verwijder de accu, voordat u de zuiger onderhoudt of reinigt, apparaatinstellingen uitvoert, accessoires verwisselt of de zuiger opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.

Houders voor zuigaccessoires monteren (zie afbeelding B)

- Schuif de houder (25) voor zuigbuis en spleetzuigmond stevig van bovenaf in de daarvoor bestemde opname (10) tot deze vastklikt.

- Schuif de houder (27) voor zuigslang en vloerzuigmond stevig van bovenaf in de daarvoor bestemde opname (7) en draai de vastzetschroef (26) vast.

Zuigslang monteren (zie afbeelding C)

- Steek de zuigslang (13) in de slangopname (8) tot de beide drukknoppen (28) van de afzuigslang vastklikken.

Aanwijzing: Bij het zuigen ontstaat door de wrijving van het stof in de zuigslang en -accessoires een elektrostatische oplading die de gebruiker in de vorm van statische ontlading kan voelen (afhankelijk van invloeden van buitenaf en lichamelijke gesteldheid).

Zuigaccessoires monteren

De zuigslang (13) is voorzien van een clipsysteem waarmee zuigaccessoires (afzuigadapter (14), gebogen zuigmond (15)) kunnen worden aangesloten.

Afzuigadapter of gebogen zuigmond monteren (zie afbeelding D)

Steek de afzuigadapter (14) of de gebogen zuigmond (15) op de zuigslang (13) tot de beide drukknoppen (28) van de zuigslang hoorbaar vastklikken.

Voor demonteren drukt u de drukknoppen (28) naar binnen en trekt u de onderdelen uit elkaar.

Zuigmonden en buizen monteren

- Steek indien nodig de zuigbuizen (18) stevig in elkaar en vervolgens stevig op de gebogen zuigmond (15).

- Steek de vloerzuigmond (17) of de spleetzuigmond (16) stevig op de zuigbuis (18) of de gebogen zuigmond (15).

Draagriem bevestigen (accessoire) (zie afbeelding E)

▶ De draagriem is uitsluitend geschikt voor het dragen en vastzetten van de zuiger!

Klik de karabijnhaak van de draagriem (29) in de bevestigingsogen (9) van de zuiger.

Loopwielen monteren (accessoire) (zie afbeelding F)

Steek de 4 bevestigingspennen van de loopwielen (30) in de loopwielopnamen (31) tot deze hoorbaar vastklikken.

Er kunnen ook andere loopwielen conform Norm EN 12529 (diameter bevestigingspen 11 mm) worden gebruikt.

- Controleer of de wielremmen correct werken, voordat u de zuiger gebruikt.

Gebruik

▶ Verwijder de accu, voordat u de zuiger onderhoudt of reinigt, apparaatinstellingen uitvoert, accessoires verwisselt of de zuiger opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.

▶ Let vanwege struikelgevaar op een schone en opgeruimde werkomgeving.

Ingebruikname

▶ De zuiger mag niet zonder filter worden gebruikt.
- Gebruik uitsluitend een onbeschadigd filter (geen scheuren, geen gaatjes enz.). Vervang een beschadigd filter onmiddellijk.
Zorg er vóór het zuigen voor dat de filtereenheid stevig gemonteerd is.
Zorg er vóór het zuigen voor dat het accuvakdeksel goed is gesloten.
Stel u op de hoogte van de in uw land geldende regels en wetten ten aanzien van de omgang met stof dat schadelijk voor de gezondheid is.
- Zuig steenstof uitsluitend met expliciet bewezen combinaties van elektrisch gereedschap en afzuigsysteem waarvoor werd aangetoond dat deze onder de wettelijke grenswaarden komen. De bewijzen vindt u op http://www.bosch-professional.com/dust.

De zuiger mag nooit worden gebruikt in vertrekken waar ontploffingsgevaar heerst.

Om een optimale zuigcapaciteit te waarborgen, moet u de zuigslang (13) altijd helemaal van de zuigslanghouder (27) afrollen.

In-/uitschakelen

Om de zuiger in te schakelen drukt u kort op de aan/uittoets (3).

Om de zuiger uit te schakelen drukt u opnieuw op de aan/uit-toets (3).

Uit veiligheidsoverwegingen wordt de zuiger niet ingeschakeld, wanneer langer dan 5 seconden op de aan/uit-toets (3) wordt gedrukt.

Droog zuigen

Vrijkomend stof van lopende elektrische gereedschappen afzuigen (zie afbeelding G)

Wanneer de afvoerlucht naar de ruimte wordt teruggeleid, moet de luchtverversing van de ruimte voldoende zijn. Neem de in uw land geldende voorschriften in acht.
- Monteer de afzuigadapter (14) of de gebogen zuigmond (15) (zie „Afzuigadapter of gebogen zuigmond monteren (zie afbeelding D)“, Pagina 52).

- Steek de afzuigadapter (14) of de gebogen zuigmond (15) in de afzuigaansluiting van het elektrische gereedschap.

Alleen bij gebruik van de afzuigadapter (14):

Aanwijzing: Bij het werken met elektrische gereedschappen waarvan de luchttoevoer in de zuigslang gering is (bijv. de-coupeerzagen, schuurmachines enz.), moet de valse-lucht-opening (32) van de afzuigadapter (14) geopend worden. Daardoor wordt het totale vermogen van de zuiger en van het elektrische gereedschap verbeterd. Draai hiervoor de ring over de valse-luchtopening (32) tot een maximale opening ontstaat.

Nat zuigen

- Zuig met de zuiger geen brandbare of explosieve vloeistoffen, zoals benzine, olie, alcohol, oplosmiddelen. Zuig geen heet, brandend of explosief stof. Gebruik de zuiger niet in vertrekken waar ontploffingsgevaar heerst. Het stof, de dampen of de vloeistoffen kunnen ontbranden of exploderen.

Vóór het nat zuigen

• Maak het reservoir (1) leeg.
• Reinig de filter (33) en plaats deze weer in de zuiger (zie „Filter reinigen/verwisselen (zie afbeeldingen I1-I2)“, Pagina 54).

De zuiger is uitgerust met een vlotter (34). Als het maximale niveau is bereikt, wordt het zuigen gestopt.

Telkens na het nat zuigen

• Maak het reservoir (1) leeg.
• Verwijder het water uit de filter (33).

Na het nat zuigen ter voorkoming van schimmelvorming

• Pak het bovenstuk van de zuiger (5) af en laat het goed drogen.
• Neem de filter (33) eruit en laat deze ook goed drogen (zie „Filter reinigen/verwisselen (zie afbeeldingen I1-I2)“, Pagina 54).

Onderhoud en service

Onderhoud en reiniging

▶ Verwijder de accu, voordat u de zuiger onderhoudt of reinigt, apparaatinstellingen uitvoert, accessoires verwisselt of de zuiger opbergt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van de zuiger.
Houd de zuiger en de ventilatieopeningen schoon om goed en veilig te werken.
▶ Draag bij onderhoud en reiniging van de zuiger een stofmasker.

Voor onderhoud door de gebruiker moet de zuiger gedemon- teerd, gereinigd en onderhouden worden, voor zover dat zonder gevaar voor onderhoudspersoneel en andere personen mogelijk is. Vóór de demontage moet de zuiger gereinigd worden om eventuele gevaren te voorkomen. De ruimte waarin de zuiger gedemonteerd wordt, dient goed geventi-

54 | Nederlands

leerd te worden. Draag tijdens het onderhoud persoonlijke beschermingsmiddelen. Na het onderhoud moet de onderhoudsomgeving worden gereinigd.

Minstens eenmaal per jaar moet door de fabrikant of door een geïnstrueerd persoon een stoftechnische controle worden uitgevoerd, bijvoorbeeld op beschadigingen van de filter, de dichtheid van de zuiger en de werking van de controlevoorziening.

Bij zuigers van klasse L die zich in een vuile omgeving bevonden, moeten de buitenzijde en alle machinedelen worden gereinigd of met afdichtmiddelen worden behandeld. Wanneer onderhouds- en reparatiewerkzaamheden worden uitgevoerd, dienen alle verontreinigde delen die niet naar tevredenheid kunnen worden gereinigd, te worden afgevoerd. Deze delen moeten in ondoorlaatbare zakken worden afgevoerd in overeenstemming met de geldende bepalingen voor het afvoeren van dit afval.

• Reinig de behuizing van de zuiger af te toe met een vochtige doek.
• Reinig vervuilde laadcontacten met een droge doek.

Reservoir reinigen (zie afbeeldingen H1-H2)

Reinig het reservoir (1) na elk gebruik om de optimale prestaties van de zuiger te behouden.

• Open de sluitingen (2) en pak het bovenstuk van de zuiger (5) af.
• Schud het reservoir (1) boven een geschikte afvalbak uit.
• Indien nodig reinigt u het reservoir met een vochtige doek. Indien nodig, reinigt u de filter (zie „Filter reinigen/verwisselen (zie afbeeldingen I1-I2)“, Pagina 54).
• Breng het bovenstuk van de zuiger (5) weer aan en sluit de sluitingen (2).

Filter reinigen/verwisselen (zie afbeeldingen I1-I2)

De zuigcapaciteit is afhankelijk van de filtertoestand. Reinig daarom de filter regelmatig. Verwissel een beschadigde filter direct.

• Open de sluitingen (2) en verwijder het bovenstuk van de zuiger (5).
• Draai de filter (33) tot aan de aanslag in draairichting 6 en neem deze van de filterhouder (35).

- Filter droog: Klop de filter (33) bij een geschikte afvalbak uit. Let erop dat u de lamellen van de filter niet beschadigt. Om de maximale zuigkracht te behouden, borstelt u de lamellen van de filter met een zachte borstel af. of Filter nat: Spoel de filter (33) onder stromend water uit en laat deze daarna goed drogen. of Verwissel een beschadigde filter (33).

- Steek de filter (33) over de filterhouder (35) en draai deze tot aan de aanslag in draairichting

• Breng het bovenstuk van de zuiger (5) weer aan en sluit de sluitingen (2).
  Zorg ervoor dat de sluitingen goed vastklikken.

Storingen

Controleer bij onvoldoende zuigcapaciteit:

• Is het reservoir (1) vol?
  ▷(zie „Reservoir reinigen (zie afbeeldingen H1-H2)“, Pagina 54).
• Is de filter (33) met stof dichtgeslibt?
  ▷(zie „Filter reinigen/verwisselen (zie afbeeldingen I1–I2)“, Pagina 54).
• Is de capaciteit van de accu te zwak?
  ▷ Laad de accu op.

Regelmatig leegmaken van het reservoir (1) en reinigen van de filter (33) garanderen een optimale zuigcapaciteit. Worden de zuigprestaties daarna niet bereikt, neem dan contact op met de Bosch-klantenservice.

Opbergen (zie afbeelding J)

• Steek de zuigbuizen (18) in de houders (25).
• Steek de spleetzuigmond (16) in een zuigbuis (18).
• Steek de vloerzuigmond (17) in de houder (27).
• Rol de zuigslang (13) van onderaf om de houder (27) en bevestig de vasthoudlus (36).
• Draag de zuiger alleen aan de draaggreep (6) of aan de draagriem (indien beschikbaar).
• Zet de zuiger in een droge ruimte en beveilig deze tegen gebruik door onbevoegden.

Klantenservice en gebruiksadvies

Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over vervangingsonderdelen. Explosietekeningen en informatie over vervangingsonderdelen vindt u ook op: www.bosch-pt.com

Het Bosch-gebruiksadviesteam helpt u graag bij vragen over onze producten en accessoires.

Vermeld bij vragen en bestellingen van vervangingsonderde- len altijd het uit tien cijfers bestaande productnummer vol- gens het typeplaatje van het product.

Nederland

Tel.: [phone]

Fax: [phone]

E-mail: [e-mail]

Meer serviceadressen vindt u onder:

Op de aanbevolen Li-Ion-accu's zijn de eisen voor het vervoer van gevaarlijke stoffen van toepassing. De accu's kunnen door de gebruiker zonder verdere voorwaarden over de weg vervoerd worden.

Bij de verzending door derden (bijv. luchtvervoer of expeditiebedrijf) moeten bijzondere eisen ten aanzien van verpakking en markering in acht genomen worden. In deze gevallen

moet bij de voorbereiding van de verzending een deskundige voor gevaarlijke stoffen geraadpleegd worden.

Verzend accu's alleen, wanneer de behuizing onbeschadigd is. Plak blootliggende contacten af en verpak de accu zodanig dat deze niet in de verpakking beweegt. Neem ook eventuele overige nationale voorschriften in acht.

Afvalverwijdering

Zuiger, accu's, accessoires en verpakkingen moeten op een voor het milieu verantwoorde wijze gerecycled worden.

Gooi zuiger en accu's/batterijen niet bij het huisvuil!

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU inzake afgedankte elektrische en elektronische apparatuur en de implementatie in nationaal recht moeten niet meer bruikbare stofzuigers en volgens de Europese richtlijn 2006/66/EG moeten defecte of verbruikte accu's/batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.

Bij een verkeerde afvoer kunnen afgedankte elektrische en elektronische apparaten vanwege de mogelijke aanwezigheid van gevaarlijke stoffen schadelijke uitwerkingen op het milieu en de gezondheid van mensen hebben.

Accu's/batterijen:

Li-Ion:

Lees de aanwijzingen in het gedeelte Vervoer en neem deze in acht (zie „Vervoer“, Pagina 54).

Dansk
