ПОСІБНИК КОРИСТУВАЧА GAS 18V10 L Professional BOSCH

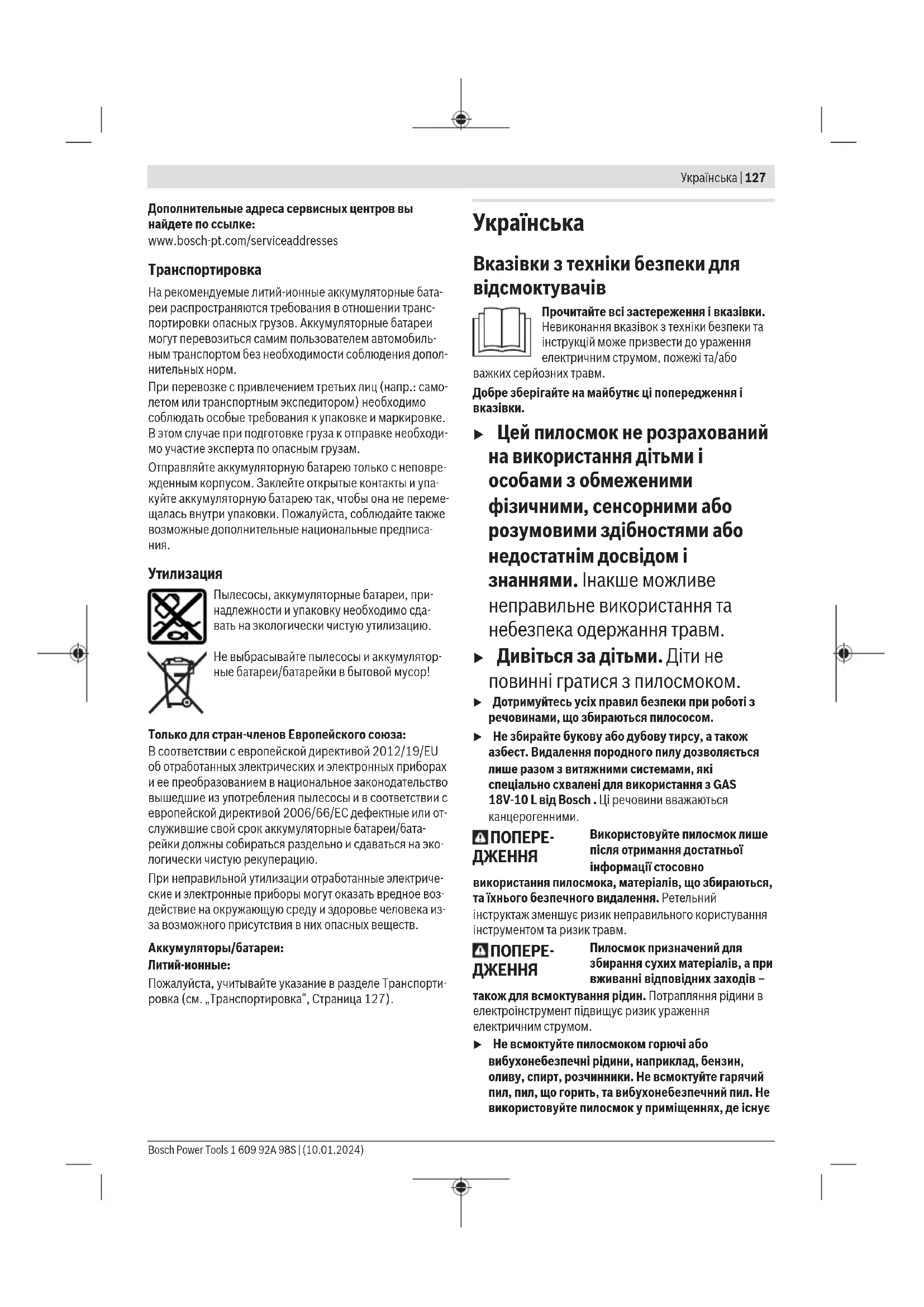

Вказівки з техніки безпеки для відсмоктувачів Прочитайте всі застереження і вказівки. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Добре зберігайте на майбутнє ці попередження і

u Цей пилосмок не розрахований на використання дітьми і особами з обмеженими фізичними, сенсорними або розумовими здібностями або недостатнім досвідом і знаннями. Інакше можливе неправильне використання та небезпека одержання травм. u Дивіться за дітьми. Діти не повинні гратися з пилосмоком. u Дотримуйтесь усіх правил безпеки при роботі з речовинами, що збираються пилососом. u Не збирайте букову або дубову тирсу, а також азбест. Видалення породного пилу дозволяється лише разом з витяжними системами, які спеціально схвалені для використання з GAS 18V-10 L від Bosch . Ці речовини вважаються канцерогенними.

Використовуйте пилосмок лише після отримання достатньої інформації стосовно використання пилосмока, матеріалів, що збираються, та їхнього безпечного видалення. Ретельний інструктаж зменшує ризик неправильного користування інструментом та ризик травм.

Пилосмок призначений для збирання сухих матеріалів, а при вживанні відповідних заходів – також для всмоктування рідин. Потрапляння рідини в електроінструмент підвищує ризик ураження електричним струмом. u Не всмоктуйте пилосмоком горючі або вибухонебезпечні рідини, наприклад, бензин, оливу, спирт, розчинники. Не всмоктуйте гарячий пил, пил, що горить, та вибухонебезпечний пил. Не використовуйте пилосмок у приміщеннях, де існує Bosch Power Tools 1 609 92A 98S | (10.01.2024)128 | Українська небезпека вибуху. Пил, пари або рідини можуть загорятися або вибухати.

Негайно вимкніть пилосмок при витіканні піни або води і спорожніть ємність. Інакше пилосмок може пошкодитися. u УВАГА! Пилосмок дозволяється зберігати лише в приміщеннях. u УВАГА! Регулярно очищайте поплавець та перевіряйте його на наявність пошкоджень. Вони можуть негативно вплинути на функціональну

u Слідкуйте за доброю вентиляцією на робочому

u Ремонт пилосмока дозволяється виконувати лише кваліфікованому персоналу і лише з використанням оригінальних запчастин. Цим забезпечується збереження пилосмоком його безпечних властивостей.

Пилосмок містить шкідливий для здоров’я пил. Процедури спорожнення та технічного обслуговування, включаючи видалення ємності для пилу, можуть виконувати лише фахівці. Необхідне відповідне захисне спорядження. Не експлуатуйте пилосмок без повної та належно встановленої фільтрувальної системи. Інакше ви наражатимете на небезпеку своє здоров’я. u Перед експлуатацією перевіряйте бездоганний стан відсмоктувального шланга. Не від'єднуйте при цьому відсмоктувальний шланг, щоб пил не міг ненавмисне висипатися. Інакше Ви можете вдихнути

u Не очищайте пилосмок під прямим струменем води. Потрапляння води в кришку пилосмока збільшує ризик ураження електричним струмом. u Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання. u При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Акумуляторна батарея може займатись або вибухати. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи. u При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або

u Гострими предметами, напр., гвіздками або викрутками, або прикладанням зовнішньої сили можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї. u Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу. u Використовуйте акумуляторну батарею тільки в продуктах виробника. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження. u Заряджайте акумуляторні батареї лише в зарядних пристроях, рекомендованих виробником. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі. Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, бруду, води та вологи. Існує небезпека вибуху і короткого

u Не працюйте з пилосмоком, коли переносите його на ремені. Ви можете зачепитися за ремінь під час прибирання пилосмоком і впасти. u Використовуйте ремінь виключно з пилосмоком.

Нижчеподані символи можуть знадобиться Вам при користуванні відсмоктувачем. Будь ласка, запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися відсмоктувачем. Символи та їхнє значення ПОПЕРЕДЖЕННЯ! Прочитайте всі вказівки з техніки безпеки та інструкції. Невиконання вказівок з техніки безпеки та інструкцій може призвести до ураження електричним струмом, пожежі та/або важких серйозних травм. Пилосмок класу L згідно з IEC/ EN60335-2-69 для сухого відсмоктування шкідливого для здоров’я пилу з граничним значенням експозиційної дози >1мг/м³ ПОПЕРЕДЖЕННЯ! Пилосмок містить шкідливий для здоров’я пил. Процедури спорожнення та технічного обслуговування, включаючи видалення ємності для пилу, можуть виконувати лише фахівці. Необхідне відповідне захисне спорядження. Не експлуатуйте пилосмок без повної та належно встановленої 1 609 92A 98S | (10.01.2024) Bosch Power ToolsУкраїнська | 129 Символи та їхнє значення фільтрувальної системи. Інакше ви наражатимете на небезпеку своє

Опис продукту і послуг Будь ласка, дотримуйтеся ілюстрацій на початку інструкції з експлуатації. Призначення приладу Пилосмок призначений для збирання, всмоктування, переміщення та відокремлення негорючого сухого пилу, негорючих рідин та водно-повітряної суміші. Відсмоктувач пройшов перевірку на предмет збирання пилу і відповідає класу пилу L. Він придатний для підвищених навантажень при професійному використанні, напр., для ремісницьких робіт, промисловості і майстерень. Пилосмок для пилу класу L згідно з IEC/EN60335-2-69 дозволено використовувати лише для всмоктування і відсмоктування шкідливого для здоров’я пилу з граничним значенням експозиційної дози >1мг/м³. Використовуйте відсмоктувач лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки. Rotational Airflow Система фільтра без мішка дозволяє позбутися від потреби використання мішків для пилу. Бруд збирається на внутрішній стінці контейнера. Зображені компоненти Нумерація зображених компонентів посилається на зображення пилосмока на сторінках з малюнками. (1)

(4) Індикатор зарядженості акумуляторної батареї (5) Кришка пилосмока (6) Переносна рукоятка (7) Кріплення для тримача відсмоктувального шланга/підлогових насадок (8) Під’єднувач (9) Кріпильні петлі (10) Кріплення для тримача відсмоктувального шланга/щілинних насадок (11) Кнопка розблокування кришки секції для акумуляторної батареї (12) Кришка секції для акумуляторної батареї (13) Відсмоктувальний шланг (14) Відсмоктувальний адаптер (15) Вигнута насадка (16) Щілинна насадка (17) Підлогова насадка (18) Всмоктувальна труба (19) Секція для акумуляторної батареї (20) Акумуляторна батарея

(21) Кнопка розблокування акумуляторної батареї

(22) Кріпильні гвинти (23)

(24) Кріплення кришки секції для акумуляторної

(25) Тримач всмоктувальної труби і щілинної насадки (26) Стопорний гвинт для тримача(27) (27) Тримач відсмоктувального шланга і підлогової

(31) Кріплення ходового ролика (32) Отвір для повітря із заглушкою (33)

(35) Тримач фільтра (36) Петля для відсмоктувального шланга

Зображене або описане приладдя не входить в стандартний комплект поставки. Повний асортимент приладдя ви знайдете в нашій програмі приладдя. Технічні дані Акумуляторний вологовідсмокту- вач/пилосмок

Товарний номер 3601JC63.. Напруга В 18 Номінальна споживана

Вт 260 Місткість ємності (брутто) л 10 Об'єм нетто (рідина) л 6 Макс. розрідження

гПа 90 – Турбіна гПа 115 Макс. пропускна здатність

Тривалість роботи з одним зарядженим акумулятором

Клас пилу L Bosch Power Tools 1 609 92A 98S | (10.01.2024)130 | Українська Акумуляторний вологовідсмокту- вач/пилосмок

Вага відповідно до EPTA-Pro- cedure01:2014 кг 5,1−6,1

Ступінь захисту IPX4 Рекомендована температура навколишнього середовища при заряджанні °C 0…+35 Допустима температура навколишнього середовища при експлуатації

°C –20… +50 Рекомендовані акумуляторні

GBA18V… ProCORE18V… Рекомендовані зарядні

GAL18… GAX18… GAL36… A) Виміряно за температури 20−25°C з акумуляторомGBA18V6.3Ah.

вимірювання виконані з відсмоктувальним шлангом(13) і вигнутою насадкою(15) C) в залежності від використовуваної акумуляторної батареї D) Обмежена потужність при температурі <0°C. Значення можуть відрізнятися залежно від виробу, умов застосування та довкілля. Детальнішу інформацію див. на www.bosch-professional.com/wac. Інформація щодо шуму і вібрації Значення звукової емісії визначені відповідно доEN60335‑2‑69. А-зважений рівень звукового тиску від електроінструмента, як правило, становить79дБ(A). Похибка K=2дБ. Рівень шуму під час роботи може перебільшувати вказані значення. Вдягайте навушники! Загальна вібрація a

(векторна сума трьох напрямків) і похибка K визначені відповідно доEN60335‑2‑69:

Акумуляторна батарея Bosch також пропонує акумуляторні пилосмоки без акумулятора. На упаковці зазначено, чи входить акумулятор в комплект поставки вашого пилосмока. Заряджання акумуляторної батареї u Використовуйте лише зарядні пристрої, зазначені в технічних даних. Лише на ці зарядні пристрої розрахований літій-іонний акумулятор, що використовується у пилосмоці. Вказівка: літій-іонні акумулятори постачаються частково зарядженими відповідно до міжнародних правил транспортування. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити. Встромляння і виймання акумуляторної батареї (див. мал. A1−A2) u При встромлянні акумуляторної батареї не застосовуйте силу. Акумуляторна батарея сконструйована таким чином, що її можна встромити у виріб лише в правильному положенні. u Щоб електроінструмент працював якісно і надійно, тримайте секцію для акумуляторної батареї в чистоті і

– Натисніть кнопку розблокування (11), щоб відкрити кришку секції для акумуляторної батареї (12). – Устроміть акумуляторну батарею (20) в секцію для акумуляторної батареї (19) щоб вона відчутно увійшла у зачеплення. – Щоб вийняти акумулятор (20), натисніть на кнопку розблокування (21) на акумуляторі і вийміть його із секції для акумуляторної батареї (19). – Закрийте кришку секції для акумуляторної батареї (12). Заміна кришки секції для акумуляторної батареї (див.мал.A3−A5) У разі використання акумуляторної батареї ProCORE18V 12Ah кришка секції для акумуляторної батареї(12) перестає закриватися. Кришку секції для акумуляторної батареї(12) можна замінити на екран(23), розрахований на такий випадок. Пилосмок можна використовувати тільки у вологому або мокрому середовищі з закритою кришкою секції для акумуляторної батареї. Демонтаж кришки секції для акумуляторної батареї (див. мал.A3) Вийміть акумуляторну батарею(20) із секції для акумуляторної батареї(19). Вийміть обидва кріпильні гвинти(22) (ST4×12) за допомогою хрестоподібної викрутки PH1 і зніміть кришку секції для акумуляторної батареї(12). Вставляння екрана (див.мал.A4) Притисніть кріплення(24) кришки секції для акумуляторної батареї вниз і насуньте екран(23). Знімання екрана (див.мал.A5) Приставте шліцьову викрутку, трохи посуньте екран(23) назад і зніміть його. При цьому притискайте кріплення(24) кришки секції для акумуляторної батареї

Індикатор зарядженості акумуляторної

Коли акумулятор встановлений, на дисплеї відображається індикатор зарядженості акумуляторної батареї(4) пилосмока, якщо вийняти акумулятор, ці дані відображатимуться на самому акумуляторі. 1 609 92A 98S | (10.01.2024) Bosch Power ToolsУкраїнська | 131 Індикатор зарядженості акумуляторної батареї на

Після увімкнення пилосмока 5 зелених світлодіодів індикатора зарядженості акумуляторної батареї(4) один раз загоряються і у спадному порядку спалахують. Потім вони показують ступінь зарядженості акумулятора(20). Індикатор зарядженості акумуляторної батареї на акумуляторі Якщо акумуляторна батарея вийнята з пилосмока, ступінь зарядженості акумулятора можна відобразити за допомогою зелених світлодіодів індикатора зарядженості на акумуляторній батареї. Натисніть кнопку індикатора зарядженості акумуляторної батареї або , щоб відобразити ступінь зарядженості. Якщо після натискання на кнопку індикатора зарядженості акумуляторної батареї жоден світлодіод не загоряється, акумулятор вийшов з ладу і його треба

Примітка: Не всі типи акумуляторних батарей мають індикатор рівня заряду. Тип акумуляторної батареї GBA 18V... Світлодіоди Ємність Свічення зеленим кольором 3× 60−100% Свічення зеленим кольором 2× 30−60% Свічення зеленим кольором 1× 5−30% Блимання зеленим кольором 1× 0−5% Тип акумуляторної батареї ProCORE18V... Світлодіоди Ємність Свічення зеленим кольором 5× 80−100 % Свічення зеленим кольором 4× 60−80 % Свічення зеленим кольором 3× 40−60 % Свічення зеленим кольором 2× 20−40 % Свічення зеленим кольором 1× 5−20 % Блимання зеленим кольором 1× 0−5 % Вказівки щодо оптимального поводження з акумулятором Захищайте акумулятор від вологи і води. Зберігайте акумулятор лише за температури від –20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в

Час від часу прочищайте вентиляційні отвори акумулятора м’яким, чистим і сухим пензликом. Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти. Зважайте на вказівки щодо видалення.

u Вийміть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока. Монтаж тримачів для відсмоктувального приладдя (див. мал. B) – Щільно встроміть тримач (25) для всмоктувальної труби і щілинної насадки зверху у призначене для цього кріплення (10), щоб він увійшов у зачеплення. – Щільно встроміть тримач (27) для відсмоктувального шланга і підлогової насадки зверху у призначене для цього кріплення (7) і затягніть стопорний гвинт (26). Монтаж всмоктувального шланга (див. мал. C) – Встроміть відсмоктувальний шланг (13) у відсмоктувальний патрубок (8) так, щоб обидві натискні кнопки (28) відсмоктувального шланга увійшли в зачеплення. Вказівка: Через тертя пилу при відсмоктуванні на відсмоктувальному шланзі і приладді створюється електростатичний заряд, в результаті чого користувач може відчути статичний розряд (залежно від умов навколишнього середовища і чутливості тіла). Монтаж приладдя для відсмоктування Відсмоктувальний шланг (13) оснащений системою кріплення, за допомогою якої можна під'єднувати приладдя для відсмоктування (відсмоктувальний адаптер (14), вигнуту насадку (15)). Монтаж відсмоктувального адаптера або вигнутої насадки (див. мал. D) Надіньте відсмоктувальний адаптер (14) або вигнуту насадку (15) на відсмоктувальний шланг (13) так, щоб обидві натискні кнопки (28) на відсмоктувальному шланзі відчутно увійшли в зачеплення. Для зняття натисніть обидві натискні кнопки(28) всередину і зніміть елементи один з одного. Монтаж насадок і труб – За потреби міцно встроміть всмоктувальні труби (18) одна в одну, а потім у вигнуту насадку (15). – Міцно надіньте підлогову насадку (17) або щілинну насадку (16) на відсмоктувальну трубу (18) або вигнуту насадку (15). Закріплення ременя (приладдя) (див.мал.E) u Ремінь призначений лише для перенесення та фіксації пилососа! Bosch Power Tools 1 609 92A 98S | (10.01.2024)132 | Українська Застебніть карабіни ременя(29) у кріпильних петлях(9)

Монтаж ходових роликів (приладдя) (див.мал.F) Встроміть 4 фіксуючі штифти ходових роликів(30) у кріплення ходових роликів(31), щоб вони відчутно увійшли у зачеплення. До використання придатні також інші ходові ролики, що відповідають нормі EN12529 (діаметр фіксуючого штифта 11мм). u Перед використанням пилосмока перевірте функціональну здатність гальм роликів.

u Вийміть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока. u Щоб не перечепитися, слідкуйте за тим, щоб робоча зона була чиста та прибрана. Початок роботи u Пилосмок без фільтра використовувати не можна. u Використовуйте лише непошкоджений фільтр (без тріщин, отворів тощо). У разі пошкоджень негайно змініть фільтр. u Перед початком роботи з пилосмоком переконайтеся, що фільтр монтований надійно. u Перед відсмоктуванням переконайтеся, що кришка секції для акумуляторної батареї надійно закрита. u Будь ласка, довідайтесь про чинні положення/ закони стосовно поводження із шкідливим для здоров’я пилом, що діють у Вашій країні. u Всмоктувати породній пил можна тільки спеціально призначеними комбінаціями електроінструментів і витяжних систем, для яких доведено, що допустимі граничні значення не перевищені. Підтвердження див. на http://www.bosch-professional.com/dust. Не працюйте з відсмоктувачем в приміщеннях, де існує небезпека вибуху. Для забезпечення максимальної потужності відсмоктування відсмоктувальний шланг(13) має бути завжди повністю розмотаний з тримача відсмоктувального шланга(27). Увімкнення/вимкнення Щоб увімкнути пилосмок, коротко натисніть на вимикач(3). Щоб вимкнути пилосмок, ще раз натисніть на вимикач(3). З міркувань безпеки пилосмок не вмикається, якщо натискати вимикач(3) довше ніж 5с. Сухе відсмоктування Відсмоктування пилу від працюючих електроінструментів (див. мал. G) u У приміщенні повинна бути забезпечена достатня кратність повітрообміну, якщо спрацьоване повітря відводиться у приміщення. Зважайте на відповідні приписи, що діють у Вашій країні. – Монтуйте відсмоктувальний адаптер (14) або вигнуту насадку (15) (див. „Монтаж відсмоктувального адаптера або вигнутої насадки (див. мал. D)“, Сторінка131). – Встроміть відсмоктувальний адаптер (14) або вигнуту насадку (15) у витяжний патрубок електроінструмента. Лише у разі використання відсмоктувального адаптера (14): Вказівка: Під час роботи з електроінструментами з малою подачею повітря у відсмоктувальний шланг (напр., лобзики, шліфувальні машини тощо), необхідно відкривати отвір для повітря із заглушкою (32) на відсмоктувальному адаптері (14). Це покращить загальну потужність пилосмока й електроінструмента. Для цього повертайте кільце на отворі для повітря із заглушкою (32), поки отвір не стане максимальним. Вологе відсмоктування u Не всмоктуйте пилосмоком горючі або вибухонебезпечні рідини, наприклад, бензин, оливу, спирт, розчинники. Не всмоктуйте гарячий пил, пил, що горить, та вибухонебезпечний пил. Не використовуйте пилосмок у приміщеннях, де існує небезпека вибуху. Пил, пари або рідини можуть загорятися або вибухати. Перед вологим відсмоктуванням – Спорожніть ємність(1). – Очистіть фільтр(33) і встроміть його на місце у пилосмок(див. „Очищення/заміна фільтра (див.мал.I1−I2)“, Сторінка133). Пилосмок обладнаний поплавцем(34). При досягненні максимального рівня заповнення всмоктування зупиняється. Після кожного вологого відсмоктування – Спорожніть ємність (1). – Злийте воду з фільтра (33). Після вологого відсмоктування для запобігання утворенню плісняви – Зніміть кришку відсмоктувача (5) і дайте їй добре просохнути. – Вийміть фільтр (33) і дайте йому також добре просохнути(див. „Очищення/заміна фільтра (див.мал.I1−I2)“, Сторінка133). 1 609 92A 98S | (10.01.2024) Bosch Power ToolsУкраїнська | 133 Технічне обслуговування і сервіс Технічне обслуговування та очищення u Вийміть акумуляторну батарею, перш ніж виконувати роботи з технічного обслуговування або очищення, налаштовувати пилосмок, міняти приладдя або перш ніж відкласти пилосмок. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску пилосмока. u Для якісної і безпечної роботи тримайте відсмоктувач і вентиляційні отвори в чистоті. u Під час обслуговування та очищення пилосмока вдягайте пилозахисну маску. При технічному обслуговуванні користувачем відсмоктувач необхідно демонтувати, очистити та виконати можливі роботи з технічного обслуговування, не наражаючи при цьому на небезпеку обслуговуючий персонал та інших осіб. Перед демонтажем пилосос треба прочистити, щоб запобігти можливим небезпекам. Приміщення, в якому демонтується пилосос, повинно добре провітрюватися. Під час технічного обслуговування вдягайте особисте захисне спорядження. Після технічного обслуговування треба прибрати місце, де здійснювалося технічне обслуговування. Щонайменше один раз на рік необхідно, щоб виробник або вивчена особа проводили перевірку приладу на предмет збирання пилу, напр., пошкодження фільтру, щільність відсмоктувача та справність контрольного

У відсмоктувачах класу L, що знаходилися в забрудненому середовищі, необхідно очистити зовнішню поверхню та всі деталі приладу або обробити їх герметиком. При технічному обслуговуванні та ремонтних роботах всі забруднені деталі, які не можна задовільно очистити, необхідно видалити. Такі деталі необхідно видаляти у непроникних мішечках у відповідності до чинних положень щодо усунення таких

– Час від часу протирайте корпус пилосмока вологою

– Протирайте забруднені зарядні контакти сухою

Очищення ємності (див. мал. H1−H2) Очищуйте ємність (1) після кожного використання для отримання максимальної потужності всмоктування

– Відкрийте замки (2) і зніміть кришку пилосмока (5). – Витрусіть ємність (1) над сміттєвим баком. – За потреби протріть ємність вологою ганчіркою. За потреби очистіть фільтр (див. „Очищення/заміна фільтра (див.мал.I1−I2)“, Сторінка133). – Надіньте кришку пилосмока (5) на місце і закрийте замки (2). Очищення/заміна фільтра (див.мал.I1−I2) Потужність відсмоктування залежить від стану фільтра. Через те регулярно очищуйте фільтр. Негайно замінюйте пошкоджений фільтр. – Відкрийте замки (2) і зніміть кришку пилосмока (5). – Поверніть фільтр (33) до упору за напрямом обертання і зніміть його з тримача фільтра (35). – Фільтр сухий: Вибийте фільтр (33) над сміттєвим баком. Будьте обережні, щоб не пошкодити пластини фільтра. Для досягнення максимальної сили всмоктування очистіть пластинки фільтра м'якою щіточкою.

Фільтр вологий: Промийте фільтр (33) під проточною водою і дайте йому добре просохнути.

Замініть пошкоджений фільтр (33). – Надіньте фільтр (33) на тримач фільтра (35) і поверніть його до упору за напрямом обертання . – Надіньте кришку пилосмока (5) на місце і закрийте замки (2). Переконайтеся, що замки надійно увійшли в зачеплення. Несправності При недостатній потужності всмоктування перевірте: – Ємність (1) заповнена? ▷(див. „Очищення ємності (див. мал. H1−H2)“, Сторінка133). – Чи засмічився фільтр (33)пилом? ▷(див. „Очищення/заміна фільтра (див.мал.I1−I2)“, Сторінка133). – Ємності акумуляторної батареї не достатньо? ▷Зарядіть акумуляторну батарею. Регулярне спорожнення ємності (1) й очищення фільтра (33) гарантують оптимальну потужність всмоктування. Якщо після цього потужність всмоктування не буде досягнута, зверніться до Bosch сервісного центру. Зберігання (див. мал. J) – Встроміть всмоктувальні трубки (18) в тримачі (25). – Встроміть щілинну насадку (16) у всмоктувальну трубу (18). – Встроміть підлогову насадку (17) у тримач (27). – Оберніть відсмоктувальний шланг (13) знизу навколо тримача (27) і закріпіть кріпильну петлю (36). – Переносьте пилосмок лише за ручку (6) або ремінь (за наявності). – Прибирайте пилосмок для зберігання у сухе приміщення і захищайте його від несанкціонованого використання. Сервіс і консультації з питань застосування В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Bosch Power Tools 1 609 92A 98S | (10.01.2024)134 | Қазақ Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів вул. Крайня 1 02660 Київ 60 Тел.: +380 44 490 2407 Факс: +380 44 512 0591 E-Mail: pt-service@ua.bosch.com www.bosch-professional.com/ua/uk Адреса Регіональних гарантійних сервісних майстерень за- значена в Національному гарантійному талоні. Адреси інших сервісних центрів наведено нижче: www.bosch-pt.com/serviceaddresses Транспортування На рекомендовані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без потреби дотримання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. У цьому випадку у підготовці посилки повинен брати участь експерт з небезпечних вантажів. Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці. Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Пилосмоки, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку. Не викидайте пилосмоки та акумуляторні батареї/батарейки в побутове сміття!! Лише для країнЄС: Відповідно до Європейської Директиви 2012/19/EU щодо відходів електричного та електронного обладнання та її перетворення в національне законодавство пилосмоки, які більше не придатні до використання, а також відповідно до Європейської Директиви 2006/66/ EC несправні або відпрацьовані акумуляторні батареї/ батарейки повинні здаватися окремо і утилізуватися екологічно чистим способом. При неправильній утилізації відпрацьовані електричні та електронні прилади можуть мати шкідливий вплив на навколишнє середовище та здоров’я людини через можливу наявність небезпечних речовин. Акумулятори/батарейки: Літієво-іонні: Будь ласка, зважайте на вказівки в розділі Транспортування (див. „Транспортування“, Сторінка134).

Заява про відповідність ЄС Мизаявляємо під нашу одноособову відповідальність, що названі вироби відповідають усім чинним положенням нищеозначених директив і розпоряджень, а також нижчеозначеним нормам. Технічна документація зберігається у: * Акумуляторний вологовідсмок- тувач/пилосмок Товарний номер
