GAS 18V10 L Professional - Putekļu sūcējs BOSCH - Bezmaksas lietošanas instrukcija

Zīmols	Bosch
Modelis	GAS 18V10 L Professional
Kategorija	Bezvadu ūdens un putekļu sūcējs
Barošanas veids	Litija jonu akumulators 18 V
Patērētā jauda	260 W
Spriegums	18 V
Tvertnes bruto tilpums	10 L
Neto tilpums (šķidrumiem)	6 L
Maksimālais vakuums (sūcējs)	90 hPa
Maksimālais vakuums (turbīna)	115 hPa
Maksimālā plūsma (sūcējs)	24 l/s (86 m³/h)
Maksimālā plūsma (turbīna)	34 l/s (122 m³/h)
Darbības laiks ar vienu uzlādi	Atkarīgs no akumulatora (piem., 4 min/Ah)
Filtrēšanas klase	L (IEC/EN 60335-2-69)
Aizsardzības pakāpe	IPX4
Trokšņa līmenis	79 dB(A)
Svars (pēc EPTA)	5,1–6,1 kg (atkarībā no akumulatora)
Darba temperatūra	-20 līdz +50 °C
Ieteicamā uzlādes temperatūra	0 līdz +35 °C
Saderīgi akumulatori	GBA 18V... / ProCORE18V...
Saderīgi lādētāji	GAL 18... / GAX 18... / GAL 36...
Galvenās funkcijas	Sausā sūkšana, šķidrumu sūkšana, pūšana
Filtrēšanas sistēma	Bez maisa, Rotational Airflow
Iekļautie piederumi	Šļūtene, adapteris, leņķa uzgalis, taisns uzgalis, grīdas uzgalis, sūkšanas caurule
Apkope un tīrīšana	Regulāri tīrīt filtru un tvertni

Bieži uzdotie jautājumi - GAS 18V10 L Professional BOSCH

Kā ieslēgt putekļu sūcēju GAS 18V10 L?

Īsi nospiediet ieslēgšanas/izslēgšanas pogu (3). Lai izslēgtu, nospiediet vēlreiz. Sūcējs neieslēdzas, ja poga tiek turēta ilgāk par 5 sekundēm.

Kādus akumulatorus varu izmantot ar šo sūcēju?

Izmantojiet Bosch GBA 18V... vai ProCORE18V... akumulatorus. Saderīgie lādētāji ir GAL 18..., GAX 18... un GAL 36...

Vai ar šo sūcēju varu sūkt šķidrumus?

Jā, sūcējs ir paredzēts neuzliesmojošu šķidrumu sūkšanai. Pirms tam iztukšojiet tvertni un notīriet filtru. Ierīce automātiski apstājas ar pludiņu, kad tiek sasniegts maksimālais līmenis.

Kā tīrīt vai nomainīt filtru?

Atveriet aizdares (2), noņemiet augšējo daļu, pagrieziet filtru (33) līdz galam un izņemiet to. Piesitiet to vai noskalojiet ar tīru ūdeni, pēc tam ļaujiet tam pilnībā nožūt pirms atkārtotas uzstādīšanas.

Ko darīt, ja sūkšanas jauda samazinās?

Pārbaudiet, vai tvertne (1) nav pilna un vai filtrs (33) nav aizsērējis. Notīriet tvertni un filtru. Ja problēma joprojām pastāv, uzlādējiet akumulatoru vai sazinieties ar servisa centru.

Kā uzglabāt sūcēju pēc lietošanas?

Ievietojiet caurules stiprinājumos (25), aptiniet šļūteni ap balstu (27) un nostipriniet cilpu (36). Nēsājiet sūcēju aiz roktura (6) vai siksnas. Uzglabājiet to sausā vietā.

Vai es varu izmantot sūcēju bez filtra?

Nē, sūcēju nedrīkst izmantot bez filtra (33). Pirms katras lietošanas pārliecinieties, ka tas ir labā stāvoklī.

Kā nomainīt akumulatora nodalījuma vāku ProCORE18V 12 Ah akumulatoram?

Atskrūvējiet skrūves (22), noņemiet vāku (12) un uzstādiet piegādāto caurspīdīgo pārsegu (23). Nospiediet stiprinājuma balstu uz leju, lai to uzstādītu.

Kādi ir svarīgi drošības noteikumi?

Nesūciet bīstamus putekļus, piemēram, azbestu vai dižskābarža putekļus. Apkopes laikā valkājiet aizsargaprīkojumu. Nevirziet ūdeni uz ierīci un izmantojiet tikai ieteicamos akumulatorus.

Kā uzturēt akumulatoru, lai pagarinātu tā kalpošanas laiku?

Aizsargājiet akumulatoru no mitruma un uzglabājiet to temperatūrā no -20 līdz 50 °C. Notīriet ventilācijas atveres ar sausu suku. Nomainiet akumulatoru, ja darbības laiks ievērojami samazinās.

LIETOŠANAS INSTRUKCIJA GAS 18V10 L Professional BOSCH

Drošības noteikumi vakuumsūcējiem

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam

triecienam vai nopietnam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

▶ Šis vakuumsūcējs nav paredzēts, lai to lietotu bērni un personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekošu pieredzi un zināšanām. Pretējā gadījumā pastāv savainošanās briesmas izstrādājuma nepareizas lietošanas dēļ.

▶ Uzraugiet bērnus. Tas ļaus nodrošināt, lai bērni nerotalātos ar vakuumsūcēju.

▶ Ievērojiet visus drošības noteikumus, kas attiecas uz nosūcamajiem materiāliem.

▶ Nenosūciet skābarža koksnes un ozola koksnes putekļus vai azbestu. Akmens putekļus drīkst nosūkt tikai tad, ja lieto kopā ar nosūkšanas sistēmām, ko ir skaidri atļauts lietot ar GAS 18V-10 L no Bosch. Šīs vielas uzskata par kancerogēnām.

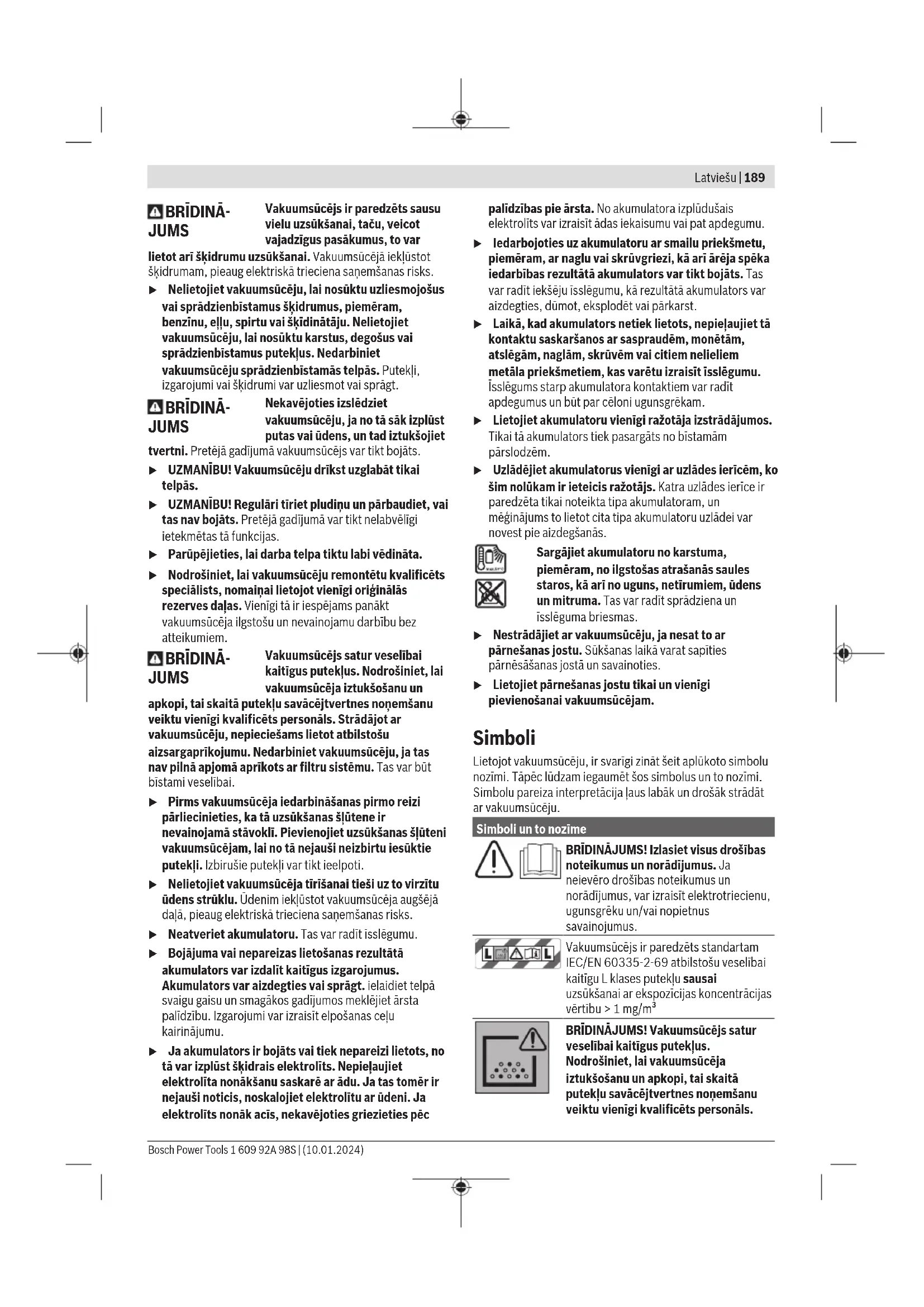

BRĪDINĀJUMS

Lietojiet vakuumsūcēju tikai tad, ja Jūsu rīcībā ir pietiekoši daudz informācijas par tā lietošanu, par

uzsūcamajām vielām un par šo vielu drošu utilizēšanu. Rūpīgi iepazīstoties ar izstrādājumu, samazinās nepareizas apiešanās un savainošanās risks.

BRĪDINĀJUMS

Vakuumsūcējs ir paredzēts sausu vielu uzsūkšanai, taču, veicot vajadzīgus pasākumus, to var

lietot arī šķidrumu uzsūkšanai. Vakuumsūcējā iekļūstot šķidrumam, pieaug elektriskā trieciena saņemšanas risks.

▶ Nelietojiet vakuumsūcēju, lai nosūktu uzliesmojošus vai sprādzienbīstamus šķidrumus, piemēram, benzīnu, eļļu, spirtu vai šķīdinātāju. Nelietojiet vakuumsūcēju, lai nosūktu karstus, degošus vai sprādzienbīstamus putekļus. Nedarbiniet vakuumsūcēju sprādzienbīstamās telpās. Putekļi, izgarojumi vai šķidrumi var uzliesmot vai sprāgt.

BRĪDINĀJUMS

Nekavējoties izslēdziet vakuumsūcēju, ja no tā sāk izplūst putas vai ūdens, un tad iztukšojiet

tvertni. Pretējā gadījumā vakuumsūcējs var tikt bojāts.

▶ UZMANĪBU! Vakuumsūcēju drīkst uzglabāt tikai telpās. ▶ UZMANĪBU! Regulāri tīriet pludiņu un pārbaudiet, vai tas nav bojāts. Pretējā gadījumā var tikt nelabvēlīgi ietekmētas tā funkcijas. Parūpējieties, lai darba telpa tiktu labi vēdināta.

Nodrošiniet, lai vakuumsūcēju remontētu kvalificēts speciālists, nomaiņai lietojot vienīgi oriģinālās rezerves daļas. Vienīgi tā ir iespējams panākt vakuumsūcēja ilgstošu un nevainojamu darbību bez atteikumiem.

BRĪDINĀJUMS

Vakuumsūcējs satur veselībai kaitīgus putekļus. Nodrošiniet, lai vakuumsūcēja iztukšošanu un

apkopi, tai skaitā putekļu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls. Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprīkojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprīkots ar filtru sistēmu. Tas var būt bīstami veselībai.

Pirms vakuumsūcēja iedarbināšanas pirmo reizi pārliecinieties, ka tā uzsūkšanas šļūtene ir nevainojamā stāvoklī. Pievienojiet uzsūkšanas šļūteni vakuumsūcējam, lai no tā nejauši neizbirtu iesūktie putekļi. Izbirušie putekļi var tikt ieelpoti. ▶ Nelietojiet vakuumsūcēja tīrīšanai tieši uz to virzītu ūdens strūklu. Ūdenim ieplūstot vakuumsūcēja augšējā daļā, pieaug elektriskā trieciena saņemšanas risks. ▶ Neatveriet akumulatoru. Tas var radīt īssavienojumu. ▶ Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. Ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas ceļu kairinājumu. Ja akumulators ir bojāts vai tiek nepareizi lietots, no tā var izplūst šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavējoties griezieties pēc

palīdzības pie ārsta. No akumulatora izplūdušais elektrolīts var izraisīt ādas iekaisumu vai pat apdegumu.

▶ Ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā, akumulators var tikt bojāts. Tas var radīt iekšēju īsslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst. Laikā, kad akumulators netiek lietots, nepieļaujiet tā kontaktu saskaršanos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam. Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm. Uzlādējiet akumulatorus vienīgi ar uzlādes ierīcēm, ko šim nolūkam ir ieteicis ražotājs. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēģinājums to lietot cita tipa akumulatoru uzlādei var novest pie aizdegšanās.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

Nestrādājiet ar vakuumsūcēju, ja nesat to ar pārnešanas jostu. Sūkšanas laikā varat sapīties pārnēsāšanas jostā un savainoties. ▶ Lietojiet pārnešanas jostu tikai un vienīgi pievienošanai vakuumsūcējam.

Simboli

Lietojot vakuumsūcēju, ir svarīgi zināt šeit aplūkoto simbolu nozīmi. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Simbolu pareiza interpretācija ļaus labāk un drošāk strādāt ar vakuumsūcēju.

Simboli un to nozīme

BRĪDINĀJUMS! Izlasiet visus drošības noteikumus un norādījumus. Ja neievēro drošības noteikumus un norādījumus, var izraisīt elektrotriecienu, ugunsgrēku un/vai nopietnus savainojumus.

Vakuumsūcējs ir paredzēts standartam IEC/EN 60335-2-69 atbilstošu veselībai kaitīgu L klases putekļu sausai uzsūkšanai ar ekspozīcijas koncentrācijas vērtību > 1 mg/m³

BRĪDINĀJUMS! Vakuumsūcējs satur veselībai kaitīgus putekļus. Nodrošiniet, lai vakuumsūcēja iztukšošanu un apkopi, tai skaitā putekļu savācējtvertnes noņemšanu veiktu vienīgi kvalificēts personāls.

Simboli un to nozīme

Strādājot ar vakuumsūcēju, nepieciešams lietot atbilstošu aizsargaprīkojumu. Nedarbiniet vakuumsūcēju, ja tas nav pilnā apjomā aprīkots ar filtru sistēmu. Tas var būt bīstami veselībai.

Izstrādājuma un tā funkciju apraksts

Ņemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pareizs lietojums

Vakuumsūcējs ir paredzēts sausu un nedegošu putekļu, nedegošu šķidrumu un gaisa un ūdens maisījumu savākšanai, uzsūkšanai, aizvadīšanai un atdalīšanai. Vakuumsūcējs ir pārbaudīts un atzīts par piemērotu L klases putekļu uzsūkšanai. Tas atbilst visaugstākajām prasībām, kādas tiek uzstādītas amatniecībā, rūpniecībā un darbnīcās profesionāli izmantojamajiem vakuumsūcējiem.

L klases putekļu uzsūkšanai paredzēto vakuumsūcēju, kas atbilst standartam IEC/EN 60335-2-69, drīkst lietot vienīgi veselībai kaitīgu putekļu uzsūkšanai ar ekspozīcijas robežvērtību > 1 mg/m³.

Lietojiet vakuumsūcēju tikai tad, ja esat pilnībā iepazinies ar visām tā funkcijām un spējat tās bez ierobežojumiem pielietot vai arī esat saņēmis pienācīgu apmācību darbam ar to.

Rotējošā gaisa plūsma

Bezmaisiņa filtru sistēma ļauj ietaupīt putekļu maisiņus. Netīrumi tiek savākti uz tvertnes iekšējām sienām.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst izstrādājuma attēliem, kas sniegti lietošanas pamācības grafiskajās lappusēs.

(1) Tvertne (2) Vakuumsūcēja augšējās daļas aizdare (3) Ieslēgšanas/izslēgšanas taustiņš (4) Akumulatora uzlādes pakāpes indikators (5) Vakuumsūcēja augšējā daļa (6) Rokturis pārnēsāšanai (7) Stiprinājums uzsūkšanas šļūtenes/grīdas sprauslas turētājam (8) Savienotājs šļūtenes pievienošanai (9) Cilpas stiprināšanai (10) Stiprinājums uzsūkšanas caurules/salaidumu sprauslas turētājam (11) Akumulatora nodalījuma vāka atbrīvošanas taustiņš (12) Akumulatora nodalījuma vāks (13) Uzsūkšanas šļūtene (14) Nosūkšanas adapters (15) Liektā sprausla (16) Šuvju sprausla

(17) Grīdas sprausla (18) Iesūkšanas caurule (19) Akumulatora šahta (20) Akumulators ^a) (21) Akumulatora atbrīvošanas taustiņš ^a) (22) Stiprinošas skrūves (23) Akumulatora nodalījuma mazais vāciņš (24) Akumulatora nodalījuma vāciņa turētājs (25) Turētājs uzsūkšanas caurulei/salaidumu sprauslai (26) Fiksējošā skrūve turētājam (27) Turētājs uzsūkšanas šļūtenei/grīdas sprauslai (28) Nospiežamā poga (29) Pārnešanas josta ^a) (30) Ritenītis ^a) (31) Ritenīša stiprinājums (32) Gaisa iesūkšanas lūka (33) Filtrs (34) Pludiņš (35) Filtra stiprinājums (36) Uzsūkšanas šļūtenes notursaite

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

A) Mērījums 20-25 °C temperatūrā ar akumulatoru GBA 18V 6.3Ah. B) Izmērīts ar uzsūkšanas šļūteni (13) un liekto sprauslu (15) C) Atkarībā no izmantojamā akumulatora D) Samazināta jauda pie temperatūras <0 °C. Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac. Tehniskie parametri

Akumulatora vakuumsūcējs mitrai unsausai uzsūkšanai		GAS 18V-10 L
Izstrādājuma numurs		3 601 JC6 3..
Spriegums V 18
Nominālā ieejas jauda W 260
Tvertnes tilpums (bruto) I 10
Neto tilpums (šķidrums) I 6
Maks. gaisa retinājums A)
– Vakuumsūcējam B)	hPa 90
– Turbīnai hPa 115
Maks. gaisa plūsma A)
– Vakuumsūcējam B)	l/s	24
	m 3 /h	86
– Turbīnai l/s		34
	m 3 /h	122
Darbības laiks no viena uzlādētaakumulatora	min/Ah 4
Putekļu klase L
Svars atbilstīgi EPTA-Procedure 01:2014	kg 5,1–6,1	C)
Aizsardzības klase IPX4
ieteicamā apkārtējās videstemperatūra uzlādes laikā	°C 0 ... +35
pieļaujamā apkārtējā gaisatemperatūra darbības laikāD) unuzglabāšanas laikā	°C -20 ... +50
leteicamie akumulatori GBA 18V...		ProCORE18V...
leteicamās uzlādes ierīces GAL 18...		GAX 18...GAL 36...

Informācija par troksni un vibrāciju

Troksna emisijas vērtības noteiktas atbilstoši EN 60335-2-69.

Pēc A raksturlīknes izsvērtā vakuumsūcēja radītā trokšņa skaņas spiediena līmeņa tipiskā vērtība ir 79 dB(A). Mērījuma nenoteiktība K = 2 dB. Trokšņa līmenis darba laikā var pārsniegt norādītās vērtības. Lietojiet dzirdes aizsarglīdzekļus!

Kopējā vibrācijas paātrinājuma vērtība a h (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši standartam EN 60335-2-69: a h < 2,5 m/s ² , K = 1,5 m/s ² .

Akumulators

Bosch pārdod akumulatora vakuumsūcēju arī bez akumulatora. Informāciju par to, vai jūsu vakuumsūcēja piegādes komplektā ir iekļauts akumulators, atradīsiet uz iepakojuma.

Akumulatora uzlāde

Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Tikai šīs uzlādes ierīces ir piemērotas vakuumsūcēja elektrobarošanai izmantojamā litija-jonu akumulatora uzlādei.

Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru.

Akumulatora ievietošana un izņemšana (attēli A1-A2)

▶ Ievietojot akumulatoru, nelietojiet pārāk lielu spēku. Akumulators ir konstruēts tā, lai to varētu ievietot izstrādājumā tikai pareizā stāvoklī. ▶ Lai varētu droši un ražīgi strādāt, uzturiet tīru un sausu akumulatora nodalījumu un akumulatora šahtu.

• Nospiediet fiksatora taustiņu (11), ja vēlaties atvērt akumulatora nodalījuma vāku (12).
• Iebīdiet akumulatoru (20) akumulatora šahtā (19), līdz tas tur fiksējas ar skaidri sadzirdamu troksni.
• Lai izņemtu akumulatoru (20), nospiediet fiksatora taustiņu (21) uz akumulatora un izvelciet to no akumulatora šahtas (19).
• Aizveriet akumulatora nodalījuma vāku (12).

Akumulatora nodalījuma vāka nomaiņa (attēli A3–A5)

Izmantojot akumulatoru ProCORE18V 12Ah, akumulatora nodalījuma vāku (12) vairs nav iespējams aizvērt. Šādā gadījumā akumulatora nodalījuma vāks (12) jānomaina pret īpašas konstrukcijas akumulatora nodalījuma mazo vāciņu (23).

Mitrā vai slapjā vidē putekļsūcēju drīkst darbināt tikai ar aizvērtu akumulatora nodalījuma vāku.

Akumulatora nodalījuma vāka noņemšana (attēls A3) Izņemiet akumulatoru (20) no akumulatora šahtas (19). Ar PH1 tipa krustrievas skrūvgriezi izskrūvējiet abas stiprinošās skrūves (22) (ST4×12) un noņemiet akumulatora nodalījuma vāku (12).

Akumulatora nodalījuma mazā vāciņa iestiprināšana (skatīt attēls A4)

Nospiediet lejup akumulatora nodalījuma vāka turētāju (24) un uzbīdiet akumulatora nodalījuma mazo vāciņu (23).

Akumulatora nodalījuma mazā vāciņa noņemšana (skatīt attēlu A5)

Ar piemērotu garenrievas skrūvgriezi pabīdiet akumulatora nodalījuma mazo vāciņu (23) nedaudz uz aizmuguri un tad novelciet akumulatora nodalījuma mazo vāciņu. Nospiediet lejup akumulatora nodalījuma vāka turētāju (24).

Akumulatora uzlādes pakāpes indikators

Ja ievietots akumulators, uzlādes pakāpe ir redzama vakuumsūcēja akumulatora uzlādes pakāpes indikatorā (4), taču izņemtam akumulatoram – uz paša akumulatora.

Vakuumsūcēja akumulatora uzlādes pakāpes indikators

Pēc vakuumsūcēja ieslēgšanas 5 zaļās akumulatora uzlādes pakāpes indikatora (4) LED diodes iedegas un pēc tam dilstošā secībā izdziest. Minētā procesa beigās LED diodes parāda akumulatora (20) uzlādes pakāpi.

Akumulatora uzlādes pakāpe akumulatorā

Ja akumulators tiek izņemts no vakuumsūcēja, akumulatora uzlādes pakāpi var redzēt ar zaļajām akumulatora uzlādes pakāpes LED diodēm.

Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu. Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.

Piezīme: ne visiem akumulatoru tipiem ir uzlādes līmeņa indikators.

Akumulatora tips GBA 18V...

LED diodes Uzlādes pakāpe

3 LED diodes deg pastāvīgi zaļā krāsā 60–100 %

2 LED diodes deg pastāvīgi zaļā krāsā 30–60 %

1 LED diode deg pastāvīgi zaļā krāsā 5–30 %

1 LED diode mirgo zaļā krāsā 0–5 %

Akumulatora tips ProCORE18V...

LED diodes Uzlādes pakāpe

5 LED diodes deg pastāvīgi zaļā krāsā 80–100 %

4 LED diodes deg pastāvīgi zaļā krāsā 60–80 %

3 LED diodes deg pastāvīgi zaļā krāsā 40–60 %

2 LED diodes deg pastāvīgi zaļā krāsā 20–40 %

1 LED diode deg pastāvīgi zaļā krāsā 5–20 %

1 LED diode mirgo zaļā krāsā 0–5 %

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru pie temperatūras no -20 °C līdz 50 °C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašīnā.

Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu.

Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.

Montāža

Pirms vakuumsūcēja apkalpošanas vai tīrīšanas, iestādījumu veikšanas, piederumu nomaiņas vai novietošanas uzglabāšanai izņemiet no tā akumulatoru. Šāds piesardzības pasākums ļauj novērst vakuumsūcēja nejaušu ieslēgšanos.

Uzsūkšanas piederumu turētāju montāža (skatīt attēlu B)

- No augšas spēcīgi iebīdiet uzsūkšanas caurules un salaidumu sprauslas turētāju (25) šim nolūkam paredzētajā stiprinājumā (10), līdz tas tur fiksējas.

- No augšas spēcīgi iebīdiet uzsūkšanas caurules un grīdu sprauslas turētāju (27) šim nolūkam paredzētajā

stiprinājumā (7) un tad stingri pieskrūvējiet fiksējošo skrūvi (26).

Uzsūkšanas šļūtenes montāža (skatīt attēlu C)

- Iebīdiet uzsūkšanas šļūteni (13) šļūtenes stiprinājumā (8), līdz abas uzsūkšanas šļūtenes spiedpogas (28) fiksējas.

Piezīme. Uzsūkšanas laikā putekļu berzes dēļ šļūtenē veidojas elektriskais lādiņš, kas var skart lietotāju statiskās izlādes veidā (atkarībā no apkārtējā vides ietekmes un ķermeņa jutīguma).

Uzsūkšanas piederumu montāža

Uzsūkšanas šļūtene (13) ir aprīkota ar fiksatoru sistēmu, kas ļauj tai pievienot uzsūkšanas piederumus (uzsūkšanas adapteri (14) vai liekto sprauslu (15)).

Uzsūkšanas adaptera vai liektās sprauslas montāža (skat. attēlu D)

Uzbīdiet uzsūkšanas adapteri (14) vai liekto sprauslu (15) uz uzsūkšanas šļūtenes (13), līdz abas spiedpogas (28) fiksējas ar skaidri sadzirdamu troksni.

Lai demontētu, nospiediet spiedpogas (28) un vienu pēc otras novelciet daļas no šļūtenes.

Vajadzības gadījumā stingri savienojiet uzsūkšanas caurules (18), iebīdot tās vienu otrā, un pēc tam stingri uzbīdiet uz tām liekto sprauslu (15).

Stingri uzbīdiet grīdas sprauslu (17) vai salaidumu sprauslu (16) uz uzsūkšanas caurules (18) vai uz liektās sprauslas (15).

Pārnešanas jostas nostiprināšana (piederums) (skatīt attēlu E)

Pārnešanas josta ir piemērota tikai vakuumsūcēja pārnēsāšanai un fiksēšanai!

Ieāķējiet pārnešanas jostas (29) karabīnākus vakuumsūcēja stiprināšanas cilpās (9).

Ritenīšu montāža (piederums) (skatīt attēlu F)

Iebīdiet 4 (30) ritenīšu stiprinājuma tapas stiprinājumos (31), līdz tās dzirdami nofiksējas.

Var lietot arī citus ritenīšus, kas atbilst standartam EN 12529 (stiprinājuma tapas diametrs 11 mm).

Pirms putekļsūcēja lietošanas pārbaudiet, vai ritenīšu bremzes funkcionē.

Lietošana

Pirms vakuumsūcēja apkalpošanas vai tīrīšanas, iestādījumu veikšanas, piederumu nomaiņas vai novietošanas uzglabāšanai izņemiet no tā akumulatoru. Šāds piesardzības pasākums ļauj novērst vakuumsūcēja nejaušu ieslēgšanos.

Ņemiet vērā paklupšanas risku arī tad, ja strādājat tīrā un kārtīgā darba vietā.

Uzsākot lietošanu

Vakuumsūcēju nedrīkst lietot bez filtra. Lietojiet tikai nebojātu filtru (bez plaisām, caurumiem u.c.). Nekavējoties nomainiet filtru, ja tas ir bojāts. Ik reizi pirms uzsūkšanas pārliecinieties, ka filtra bloks ir stingri iestiprināts.

▶ Pirms vakuumsūcēja lietošanas pārliecinieties, ka akumulatora nodalījuma vāks ir cieši noslēgts.

Lūdzu, iepazīstieties ar Jūsu valstī spēkā esošajiem noteikumiem un likumdošanas aktiem, kas attiecas uz apiešanos ar veselībai kaitīgiem putekļiem.

Akmens putekļus nosūciet tikai ar skaidri norādītām elektroinstrumenta un nosūkšanas sistēmas kombinācijām, kurām pierādīts, ka tās nesasniedz likumā noteiktās robežvērtības. Apliecinājumi atrodami http://www.bosch-professional.com/dust.

Vakuumsūcēju principiāli nedrīkst izmantot telpās ar paaugstinātu sprādzienbīstamību.

Lai nodrošinātu optimālu uzsūkšanas jaudu, vienmēr pilnīgi notiniet uzsūkšanas šļūteni (13) no uzsūkšanas šļūtenes turētāja (27).

Ieslēgšana/izslēgšana

Lai ieslēgtu vakuumsūcēju, īslaicīgi nospiediet ieslēdzēja taustiņu (3).

Lai izslēgtu vakuumsūcēju, no jauna nospiediet ieslēdzēja taustiņu (3).

Drošības apsvērumu dēļ vakuumsūcējs neieslēdzas, ja tā ieslēdzēja taustiņš (3) tiek turēts nospiests ilgāk, nekā 5 sekundes.

Sausā uzsūkšana

Putekļu uzsūkšana no darbināmajiem elektroinstrumentiem (attēls G)

▶ Ja no vakuumsūcēja izplūstošais gaiss tiek izvadīts darba telpā, tajā jānodrošina pietiekams gaisa apmaiņas līmenis. Ievērojiet attiecīgus nacionālos priekšrakstus.

- Pievienojiet uzsūkšanas adapteri (14) vai liekto sprauslu (15) (skatīt „Uzsūkšanas adaptera vai liektās sprauslas montāža (skat. attēlu D)“, Lappuse 192).

- Iebīdiet uzsūkšanas adapteri (14) vai liekto sprauslu (15) elektroinstrumenta uzsūkšanas izcaurulē.

Tikai, izmantojot uzsūkšanas adapteri (14):

Piezīme. Ja, strādājot ar elektroinstrumentiem, gaisa plūsma uzsūkšanas šļūtenē ir pārāk maza (tādi ir, piemēram, figūrzāģi, slīpmašīnas u.c.), tad jāatver gaisa iesūkšanas lūka (32) uz uzsūkšanas adaptera (14). Tas ļaus uzlabot vakuumsūcēja un elektroinstrumenta kopējo veiktspēju. Šim nolūkam pagrieziet gredzenu virs gaisa iesūkšanas lūkas (32), līdz tiek atsegts maksimāls lūkas atvērums.

Mitrā uzsūkšana

▶ Nelietojiet vakuumsūcēju, lai nosūktu uzliesmojošus vai sprādzienbīstamus šķidrumus, piemēram,

benzīnu, eļļu, spirtu vai šķīdinātāju. Nelietojiet vakuumsūcēju, lai nosūktu karstus, degošus vai sprādzienbīstamus putekļus. Nedarbiniet vakuumsūcēju sprādzienbīstamās telpās. Putekļi, izgarojumi vai šķidrumi var uzliesmot vai sprāgt.

Pirms mitrās uzsūkšanas

• Iztukšojiet tvertni (1).
• Iztīriet filtru (33) un ievietojiet to atpakaļ vakuumsūcējā (skatīt „Filtra tīrīšana vai nomaiņa (attēli l1–l2)“, Lappuse 194).

Vakuumsūcējs ir aprīkots ar pludiņu (34). Ja tvertne ir piepildījusies līdz maksimālajam līmenim, uzsūkšana tiek pārtraukta.

Pēc mitrās uzsūkšanas

• Iztukšojiet tvertni (1).
• Atbrīvojiet filtru no ūdens (33).

Lai novērstu pelējuma veidošanos pēc mitrās uzsūkšanas

• Noņemiet vakuumsūcēja augšējo daļu (5) un ļaujiet tai labi izžūt.
• Izņemiet filtru (33) un ļaujiet tam labi izžūt (skatīt „Filtra tīrīšana vai nomaiņa (attēli I1-I2)“, Lappuse 194).

Apkalpošana un apkope

Apkope un tīrīšana

Pirms vakuumsūcēja apkalpošanas vai tīrīšanas, iestādījumu veikšanas, piederumu nomaiņas vai novietošanas uzglabāšanai izņemiet no tā akumulatoru. Šāds piesardzības pasākums ļauj novērst vakuumsūcēja nejaušu ieslēgšanos.

Lai vakuumsūcējs droši un efektīvi darbotos, tas regulāri jātīra, īpašu uzmanību pievēršot ventilācijas atverēm.

▶ Veicot putekļu savācēja apkalpošanu un tīrīšanu, nēsājiet putekļu aizsargmasku.

Veicot vakuumsūcēja apkalpošanu, lietotājam tas jāizjauc, jāiztīra un jāveic tā apkalpošana tā, lai netiktu apdraudēta apkalpojošā personāla un citu personu veselība. Lai samazinātu apkalpošanas darbu bīstamību, vakuumsūcējs pirms izjaukšanas jāiztīra. Telpai, kurā vakuumsūcēju paredzēts izjaukt, jābūt labi vēdināmai. Apkalpošanas laikā izmantojiet individuālos darba aizsardzības līdzekļus. Pēc vakuumsūcēja apkalpošanas rūpīgi jāiztīra darba vieta un jānotīra tās tuvumā esošie objekti.

Vismaz reizi gadā ražotāja pārstāvim vai īpaši apmācītai personālam jāveic vakuumsūcēja tehniskā pārbaude, pārbaudot filtru veselumu, konstrukcijas hermētiskumu un vadības ierīču funkcionēšanu.

Klases L vakuumsūcējiem, kas ir atradušies netīrā vidē, visas ārējās virsmas un visas daļas jātīra vai jāapstrādā ar hermetizējošu sastāvu. Veicot apkalpošanas un remonta darbus, nepieciešams utilizēt visas netīrās daļas, ko nav bijis iespējams apmierinoši notīrīt. Šādas daļas jāievieto hermētiskos maisos un jāutilizē, ievērojot spēkā esošos noteikumus, kas attiecas uz šāda veida atkritumu utilizēšanu.

– Laiku pa laikam notīriet vakuumsūcēja korpusu ar mitru audumu. - Ja uzlādes kontakti ir netīri, notīriet tos ar sausu audumu.

Tvertnes tīrīšana (attēls H1–H2)

Lai vakuumsūcējam nodrošinātu maksimālu uzsūkšanas spēju, ik reizi pēc tā lietošanas iztīriet tvertni (1).

• Atveriet aizdares (2) un noņemiet vakuumsūcēja augšējo daļu (5). – Izkratiet tvertni (1) virs piemērotas atkritumu tvertnes.
• Vajadzības gadījumā izslaukiet tvertni ar mitru audumu. Ja nepieciešams, iztīriet filtru (skatīt „Filtra tīrīšana vai nomaiņa (attēli I1–I2)“, Lappuse 194). – Novietojiet atpakaļ vakuumsūcēja augšējo daļu (5) un noslēdziet aizdares (2).

Filtra tīrīšana vai nomaiņa (attēli I1–I2)

Vakuumsūcēja uzsūkšanas jauda ir atkarīga no filtra stāvokļa. Tāpēc regulāri tīriet filtru.

Ja filtrs ir bojāts, nekavējoties to nomainiet.

• Atveriet aizdares (2) un noņemiet vakuumsūcēja augšējo daļu (5).
• Līdz galam pagrieziet filtru (33) virzienā un noņemiet to no filtra turētāja (35).
• Sausam filtram: Izkratiet filtra (33) saturu piemērotā atkritumu tvertnē. Sekojiet, lai netiktu bojātas filtra ieloces. Lai nodrošinātu maksimālu uzsūkšanas jaudu, iztīriet filtra ieloces ar mīkstu suku.

vai

Mitram filtram:

Izskalojiet filtru (33) ar tekošu ūdeni un tad ļaujiet tam izžūt.

vai

Nomainiet bojāto filtru (33).

• Novietojiet filtru (33) uz filtra turētāja (35) un līdz galam pagrieziet virzienā. Novietojiet atpakaļ vakuumsūcēja augšējo daļu (5) un noslēdziet aizdares (2).

Pārliecinieties, ka aizdares ir droši fiksējušas.

Kļūmes

Ja vakuumsūcējs nenodrošina pietiekamu uzsūkšanas jaudu, veiciet šādas pārbaudes:

- Vai tvertne (1) ir pilna?

▷ (skatīt „Tvertnes tīrīšana (attēls H1-H2)“, 194. lpp.).

– Vai filtrs (33) ir piesārņots ar putekļiem?

▷ (skatīt „Filtra tīrīšana vai nomaiņa (attēli I1–I2)“, 194. lpp.).

– Vai akumulatora uzlādes pakāpe ir pārāk zema?

▷ Uzlādējiet akumulatoru.

Lai nodrošinātu optimālu sūkšanas jaudu, regulāri iztukšojiet tvertni (1) un iztīriet filtru (33).

Ja pēc tam sūkšanas veiktspēja joprojām nav pietiekama, sazinieties ar Bosch klientu apkalpošanas dienestu.

Uzglabāšana (skatīt attēlu J)

– Ievietojiet uzsūkšanas caurules (18) turētājos (25). – Iebīdiet sprauslu (16) vienā no uzsūkšanas caurulēm (18). – Ievietojiet grīdas sprauslu (17) turētājā (27). – No apakšas uztiniet uzsūkšanas šļūteni (13) uz turētāja (27) un nostipriniet ar notursaiti (36). – Putekļsūcēju pārnēsājiet tikai aiz roktura (6) vai siksnas (ja tāda ir). – Novietojiet putekļsūcēju sausā telpā un nodrošiniet to pret nepilnvarotu lietošanu.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildēs uz jūsu jautājumiem par izstrādājuma remontu un apkalpošanu, kā arī par tā rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Rīga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Ieteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var transportēt akumulatorus ielu transporta plūsmā bez papildu nosacījumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta aģentūru starpniecību), jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet akumulatoru tā, lai tas iesaiņojumā nepārvietotos. Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotais vakuumsūcējs, akumulatori, piederumi un iesaiņojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet vakuumsūcēju un akumulatorus vai baterijas sadzīves atkritumu tvertnē!

Tikai ES valstīm.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šīs direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgas uzsūkšanas ierīces un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lūdzam ievērot sadalā "Transportēšana" sniegtos norādījumus (skatīt „Transportēšana“, Lappuse 194).
