GEBRUIKSAANWIJZING Li5826 M46M MCCULLOCH

NL Gebruiksaanwijzing 186-197

NO Bruksanvisning 198-208

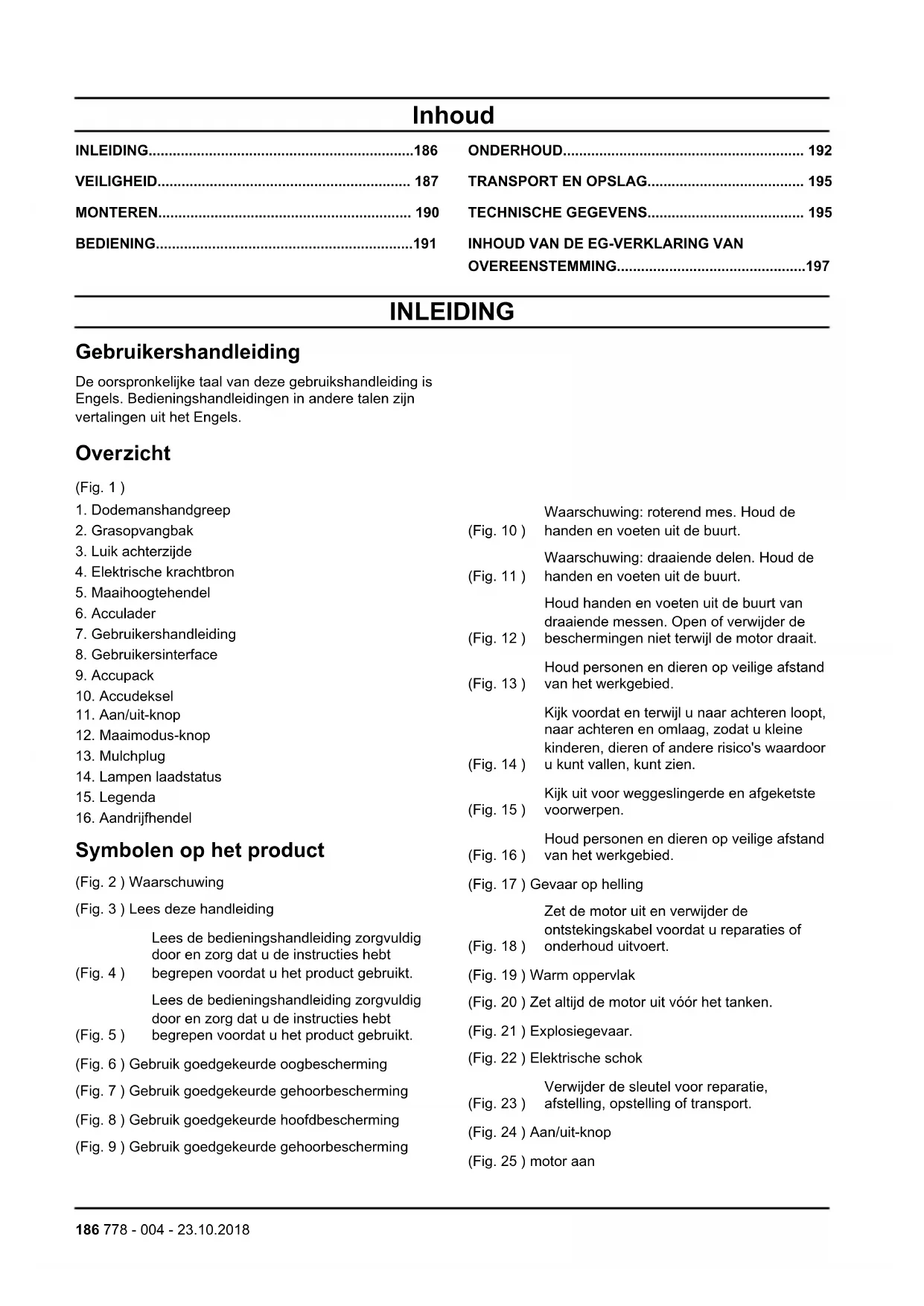

Gebruikershandleiding

De oorspronkelijke taal van deze gebruikshandleiding is Engels. Bedieningshandleidingen in andere talen zich vertalingen uit het Engels.

Overzicht

(Fig. 1)

1. Dodemanshandgreep
2. Grasopvangbak
3. Luik achechterzijde
4. Elektrische krachtbron
5. Maahoogthendel
6. Acculader
7. Gebruikershandleiding
8. Gebruikersinterface
   9.Accupack
9. Accudeksel
10. Aan/uit-knop
11. Maaimodus-knop
12. Mulchplug
13. Lampen laadstatus
14. Legenda
15. Aandrijfhendel

Symbolen op het product

(Fig. 2) Waarschuwing
(Fig. 3) Lees deze handleiding
Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt
(Fig. 4) begrepen voordat u het product gebruikt.
Lees de bedieningshandleiding zorgvuldig door en zorg dat u de instructies hebt
(Fig. 5) begrepen voordat u het product gebruikt.
(Fig. 6) Gebruik goedgekeurde oogbescherming
(Fig. 7) Gebruik goedgekeurde gehoorbescheming
(Fig. 8) Gebruik goedgekeurde hoofdbescherming
(Fig. 9) Gebruik goedgekeurde gehoorbescherming

Waarschuwing: roterend mes. Houd de

(Fig. 10) handen en voeten uit de buurt.

Waarschuwing: draaiende delen. Houd de

(Fig. 11) handen en voeten uit de buurt.

Houd handen en voeten uit de buurt

draaiende messen. Open of verwijder de

Houd personen en dieren op veilige afstand (Fig. 13) van het werkgebied.

Kijk voordat en terwijl u maarachten loopt,

aar achteren en omlaag, zodat ukleine

kinderen, dieren of andere risico's waardoor

Kijkuit voorweggeslingerde en afgeketste

(Fig. 15) voorwerpen.

Houd personen en dieren op veilige afstand

(Fig. 16) van het werkgebied.

(Fig. 17) Gevaar op helling

Zet de motor uit en verwijder de

ontstekingskabel voordat u reparations of

(Fig. 18) onderhouduitvoert.

(Fig. 19) Warm oppervlak
(Fig. 20) Zet altijd de motor uit voor het tanken.
(Fig. 21) Explosiegevaar.
(Fig. 22) Elektrische schok
Verwijder de sleutel voor reparatie,
(Fig. 23) afstelling, opstelling of transport.
(Fig. 24) Aan/uit-knop
(Fig. 25) motor aan

Bedieningshendel van de motor (Fig. 26) ingeschakeld
(Fig. 27) Motoruit

Bedieningshendel van de motor
(Fig. 28)uitgeschakeld

Uitlaatgassen van de motor bevatten
koolmonoxide, een geurloos, giftig en uiterst
gevaarlijk gas. Laat het product nooit
(Fig. 29) binnenshuis of in gesloten ruimten draaien.

Uitlaatgassen van de motor bevatten
koolmonoxide, een geurloos, giftig en uiterst
gevaarlijk gas. Laat het product nooit
(Fig. 30) binnenshuis of in gesloten ruimten draaien.

Het product of de verpakking kan nicht worden beschouwd als huishoudelijk afval. Het product en de verpakking要去en worden ingeleverd bij een geschikt inzamelstation voor het terugwinnen van
(Fig. 31) elektrische en elektronische apparatuur.

Het apparaat Niet gebruiken, opslaan of awhilen in de regen of onder vochtige

(Fig. 32) omstandigheden.

(Fig. 33) Recyclen
(Fig. 34) Geluidsvermögen

Het product voldoet aan de geldende EG-richtlijnen
Dit apparaat voldoet aan de geldende EAC-
(Fig. 36) richtlijnen
Dit apparatus voldoet aan de geldende
(Fig. 37) Oekraïense richtlijnen

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zijn, of onderdelen die zichাঙ发展格局 door de fabrikant.
• het product een accessoire bevat die nicht afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

VEILIGHEID

Veiligheidsdefinities

De onderstaande definities geben de mate van ernst\ weer voor elk trefwoord.

WAARSCHUWING: Letsel aan Personen.

OPGELET: Schade aan het product.

Let op: Deze informatie maakt het product eenvoudiger in gebruik.

Algemene veiligheidsinstructies

• Gebruik het product op de juiste manier. Onjuist gebruik leidt möglichk tot letsel of de dood. Gebruik het product uitsluitend voor de taken die in deze handleiding worden genoemd. Gebruik het product Niet voor andere taken.
• Lees, begrijp en houd u aan de instructies in deze handleiding. Volg de veiligheidssymbolen en veiligheidsinstructies op. Het Niet in acht nemen van de instructies en de symbolen kan leiden tot letsel, schade of de dood.
• Gooi deze handleiding Niet weg. Gebruik de instructies voor het monteren, gebruiken en

onderhonden van uw product. Gebruik de instructies voor een correcte installmentie van opzetstukken en accessoires. Gebruik alleen goedgekeurde opzetstukken en accessoires.

• Gebruik nooit een beschadigd product. Neem het onderhoudsschema in acht. Voer alleen onderhoudswerkzaamheden uit waarvoor u in deze handleding een instructie aantreft. Alle overige onderhoudswerkzaamheden要去en door een erkend servicepunt worden uitgevoerd.
• Deze handleiding kan nicht alle situations beschrijven die zich voor kennen doen wanner u dit product gebruikt. Wees voorzichtig en gebruik uw gezond verstand. Gebruik het product Niet en voer geen onderhoudswerkzaamheden aan het productuit als u Niet zeker bent van de situatie. Neem voor meer informatie contact op met een productexpert, uw dealer, serviceworkplaats of erkende servicepunt.
• Gebruik het product zich als de oorspronkelijke specificatie is gewijzigd. Vervang geen onderdelen van het product zonder toestemming van de fabrikant. Gebruik alleen onderdelen die+zijn goedgekeurd door de fabrikant. Onjuist onderhoud kan leiden tot letsel of de dood.
• Dit apparaat genereertijdens bedrijf een elektramagnetisch veld. Het elektramagnetische veld kan schade veroorzaken aan medische implantaten. Raadpleeg uw arts en de fabrikant van het medische implantaat voordat u het product gezruikt.

• Laat het product Niet door een kind bedieren.

• Laat het product Niet bedieren door een persoon die de instructies Niet hebft gelezen.

• Houd Personen met een lichamelijke of geestelijk beperking die het product gebruiken, algijd in de gaten. Er要去 allen tjnde een verantwoordelijk volwassicene aanwezig zich.
• Berg het product op in een afgesloten ruimte die nicht toegankelijk is voor kinderen of onbevoegde Personen.
• Het product kan objcten uitwerpen en letsel veroorzaken. Neem de veiligheidsinstructies in acht om het risico op letsel of de dood te verlagen.
• Blijf in de buurt van het product wanner het is ingeschakeld. Stop het product voordat u dit verlaat.
• Kijk voordat en verwijl u waar achteren loopt, waar achteren en omlaag, zodat ukleine kinderen, dieren of andere risico's waardoor u kunt vallen, kunt zien.
• De gekruiker van het product is verantwoordelijk indien zich een ongeval voordoet.
  Zorg dat er geen onderdelen beschadigd zijn, voordat u het product gebruikt.
• Neem nationale en lokale wetgeving in acht. Deze kan het gebruik van het product in sommige situatuies beperken of verbieten.

Veiligheidsinstructies voor bediening

• Zorg ervoor dat u voor gebruik vertrouwd bent met de bedieningselementen en het juiste gebruik van het product.
• Laat de machine nicht bedienen door kinderen of personen die de instructies nicht hebben gelezen.
  Bedien het product Niet verwijl er mensen, in het bijzonder kinderen, of huisdieren in de buurt zich.
• Houd kinderen weg van het gebied dat door een volwassene worden gemaad en gecontroleerd.
• Schakel het product uit wanner kinderen het werkgebied betreden.
• Controller het gebied waar het product moet worden gebruikt. Verwijder alle voorwerpen dieijdens bedrijf konnen worden uitgeworpen door het product.
• Controller het mes, de mesbout, de mesmontage en de motorvoet voor gebruik op slijtage en beschadiging.
  Bedien de machine alleen bij daglicht of bij voldoende kunstlicht.
• Gebruik het product Niet op nat grayscale.
• Wees voorzichtig bij hoeken, struiken, bomen of andere voorwerpen die uw zich kannen belemmeren.
• Wees zeer voorzichtig wonneer u achechteruit rijdt of het product in uwrichting trekt.
• Plaats geen handen of voeten in de buurt van of onder draaiende delen. Houd algijd afstand van deuitvoeroppeningen.

• Zet het mes stil wonneer u over stukken met grind rijdt.

• Stop de motor, verwijder het.Accupack en wacht totdat het mes volledig is gestoet voordat u het product schoonmaakt, de grasopvangbak verwijdert of materiaaluit de uitworptrechter verwijdert.

• Gebruik het apparaat zich wanner u vermoeid of ziek bent, of alcohol of drugs heb gebruikt.
• Als het product ongebruikelijke trillingen heeft, stoot u de motor, verwijdert u het.Accupack en controleert u onmiddelijk deoorzaak. Trilling is over het algemeen een voorteken van schade.
• Richt uittgeworpen materiaal Niet in de richting van anderen. Laat de machine geen materiaal uitwerpen gegen een muur of obstakel. Het materiaal kan terug maar de gebruiker worden gelanceerd.
• Gebruik het product nooit zonder de juiste beschermkappen, platen, grasopvangbak en andere verilgheidsvoorzieningen op hunplaats en in bedrijf.

Veiligheid van het werkgebied

• Verwijder takken, twijgen, stenen en andere voorwerpen van het gazon voordat u gaat maaien.
• Houd Personen (met inbegrip van kinderen) en dieren op veilige afstand van het werkgebied.
• Objecten die gegen de snijuitrusting aankomen, können worden uittgeworpen en schade veroorzaken aan Personen en objecten.
• Gebruik het product nooit bij slecht waar, zoals mist, regen, op vochtige of natte plekken, bij krachtige wind, strenge kou en onweer. Werkken bij slecht waar kan leiden tot vermoeidheid en gevaarlijke omstandigheden, zoals gladde oppervlakken.
• Controller uw werkgebied om te zorgen dat uw controle over het product Niet kan worden voorkomen.
• Let op wortels, stenen, takjes, kuilen en greppels. Hoog gras kan obstakels verhullen.
• Wees voorzichtigig wonneer u in de buurt komt van onoverzachtelijkke bochten en voorwerpen die uw zich hunnen belemmeren.

Veiligheidsinstructies voor hellingen

• Wees zeer voorzichtig wanner u op een helling maait. Hellingen konnen gevaarlijk zijn. Een val op een helling kan letsel veroorzaken.
  Maai dwarfs over het oppervlak van hellingen. Maai niet van boven maar beneden.
• Wees voorzichtig wonneer u van richting verandert op een helling.
• Let op verborgen voorwerpen of gaten in het gazon. Ruw terrein kan leiden tot vallen.
• Maai Niet in de buurt van een steile helling, greppel of vrij. U kunt vallen.
  Maai Niet op nat grayscale. U kunt vallen.
  Maai Niet op terrein met een helling van meer dan 15 graden.

Persoonlijke beschermingsmiddelen

Draag altijd de juiste persoonlijke
beschermingsmiddelen wonneer u het apparaat
gebruikt. Dit omvat minimaal stevig schoeisel, oog- en
gehoorbescherming. Persoonlijke
beschermingsmiddelen nemen de letselrisico's Niet weg,
maar+kunnen de ernst van het letsel beperken als er
toch een ongeluk geleurt.

• Draag altijd een veiligheidsbril of oogbescherming tijdens het gebruik van het product of tijdens hetuitvoeren van onderhoud of het repareren van de machine.
• Bedien het product Niet op blote voeten of met open schoenen. Gebruik algijd hoogwaardige slipbestendige laarzen met goede ondersteuning van de enkels verwijl u het product bedient.
• Draag een lange broek van stevige stof. Draag geen korte broek of sandalen en loop Niet op blote voeten.
• Draag indien nodig goedgekeurde veiligheidshandschoenen. Bijvoorbeeld bij het bevestigen, onderzoeken of reinigen van het mes.
• Gebruik alsijd goedgekeurde gehoorbescherming wanneer u het product gebruikt. Langdurig lawaai kan gehoorverlies veroorzaken.

Veiligheidsvoorzieningen op het product

Zorg ervoor dat u regelmatig onderhoudswerkzaamhedenuitvoert aan het product.

• De levensduur van het product neemt toe.
• Het risico van ongevalen neemt af.

Laat het product regelmatig door een erkende dealer of een erkend servicepunt controleren, zodate er aanpassingen en reparations uitgevoerd nutzen worden.

• Gebruik geen product met beschadigde beschermingsmiddelen. Als het product beschadigd is, neemt u dan contact op met een erkend servicepunt.

Bedieningshendel van de motor

De bedieningshendel van de motor stocht de motor. Zorg ervoor dat de motor stocht wonneer de bedieningshendel van de motor worden losgelaten.
- Start de motor en LAST vervolgens de bedieningshendel los. De motor stopt.

Let op: Als de bedieningshendel van de motor de motor Niet stopt, drukt u op de aan/uit-knop om deze te stoppen. Verwijder het.Accupack en neem contact op met een erkend servicepunt.

Luik hinterzijde

Het luik aan dechterzijde vermindert de kans dat objcten worden uitgeworpen vanaf dechterzijde van het product waar de maaipositie van de gebruiker.

Zorg dat het luik aan dechterzijde Niet beschadigd is en dat geen defecten zichtaar zijn, zoals barsten of gebroken veren. Defecten zorgen dat het luik met kracht worden gesloten. Vervang het luik of de veren als.Deze beschadigd zijn.

Veiligheidsinstrumenties voor onderhoud

WAARSCHUWING: Voer alleen
onderhoudswerkzaamheden UIT zoals
beschreiben in deze bedieningshandleiding.
Verdergaande werkzaamheden要去
door een erkende serviceworkplaats worden
uitgevoerd.

Voer de onderhoudswerkzaamhedenaar behoren uit om de levensduur van het product te verlengen en het risico op ongevalten te verlagen. Laat professionele reparations uitvoeren door een erkende serviceworkplaats. Neem contact op met uw dichtstbijzijnde serviceworkplaats voor meer informatatie.

WAARSCHUWING: Verwijder het.Accupack en wacht minimaal 5 seconden om dit te verrangen om onbedoeld starten tijdens transport of onderhouds- of reparatiewerkzaamheden te voorkomen.

WAARSCHUWING: Draag handschoenen voor zwaar gebruik wonneer u de snijuitrusting hanteert. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

• Houd snijkanten scherp en schoon voor optimale prestaties en veiligheid.
• Laat het product regelmatig controleren door uw serviceworkplaats en LASToodzakelijk aanpassingen en reparationsuitvoeren.
• Vervang beschadigde, versleten of defeche onderdelen.
• Volg de instructies voor het wijzigen van accessoires. Gebruik alleen accessoires van de fabrikant.

WAARSCHUWING: Houd het product, het accupack en de acculader, wanneer deze niet in gebruik zijn, apart in een droge, afgesloten locatie binnenshuisuit de buurt van kinderen en andere onbevoegde personen.

Veiligkeit bij accu's

Gebruik alleen accupacks van de fabrikant en laad ze alleen op in een acculader van de fabrikant.

De oplaadbare accupacks worden uitsluitend gebruikt voor voeding van de desbeteffende snoerloze producten. Om letsel te voorkomen, mag het.Accupack Niet worden gebruikt als voedingsbron voor andere apparaten.

• Accupacks nicht uit elkaar halen, openen of vernietigen.
  Stel accupacks nicht bloat aan direct zonlicht of warmte. Houd accupacks uit de buurt van vuur.
• Controller de accapack-lader en het accapack regelmatig op schade. Beschadigde of gewijzigde accupacks können leiden tot brand, explosiegevaar of risico van letsel. Repareer of open beschadigde accupacks Niet.
• Gebruik geen.Accupack of product dat defect, gewijzigd of beschadigd is.
• Voer geen wijzigingen of reparativesuit aan het accupack. Laat het uityoeren van reparativesuitsluitend over aan uw erkende dealer.
• Zorg dat er geen kortsluiting ontstaat in een cel of accupack. Berg accupacks nicht in een doos of lade op, waar dat er dan kortsluiting door andere metalen voorwerpen kan ontstaan.
• Haal een accupack pasuit de originele verpakking wanneer deze nodsig is voor gebruik.
• Stel accupacks nicht bloat aan mechanische schokken.
• Als er een accu lekt, zorg er dan voor dat de vloeistof Niet in aanraking komt met uw huid of ogen. Als u in aanraking bent gekomen met de vloeistof, reinig het oppervlak dan met een ruime hoeveelheid water en raadpleeg een arts.

• Gebruik alleen acculaders die zich gespecifieerd voor gebruik in combinatie met het.Accupack.

• Kijk waar de plus (+) en min (-) markingsen op het.Accupack en het product om een goede werkig te garanderen.

• Gebruik geen.accupack dat Niet is bedoeld voor gebruik in combinatie met het product.
• Gebruik in een apparaat geen.accupacks met verschillende spanningen of van een andere fabrikant.
• Houd accupacks buiten het bereik van kinderen.
• Koop altijd de juiste accupacks voor het product.
  Houd de accu's schoon en droog.
• Veeg de aansluitingen van het accupack af met een schone, droge doek als ze vuil worden.
• Secundaire accupacks要去 voor gebruik worden opgeladen. Gebruik altijd de juiste acculader en raadpleeg de handleiding voor de juiste oplaadinstructies.
• Laad een accupack nicht voortdurend op als dazu nicht worden gebrukt.
• Bewaar de handleiding voor later gebruik.
• Gebruik het.Accupack alleen voor deoodzakelijkere Werkzaamheden.
• Verwijder het.Accupack uit het product wanner het Niet worden gebruikt.
• Houd het.Accupack tijdens gebruik uit de buurt van paperclips, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen. Hierdoor kan sluiting tussen de aansluitingen ontstaan. Als er kortsluiting tussen de aansluitingen van het accupack ontstaat, kunnen er brandwonden of brand ontstaan.

MONTEREN

WAARSCHUWING: Lees het hoofdstuk over veiligheid voordat u het product monteert.

Het product uit de verpakking verwijderen

1. Verwijder loses onderdelen die bij het product worden geleverd.
2. Snijd de twee eindhovenoeken van de doos door en leg de eindplaat plat neer.
3. Verwijder alle verpakkingsmaterialen.
4. Haal het product uit de doos en zorg ervoor dat er geen losse onderdelen in de doos blijven zitten.

Product in de werkstand zetten

1. Plaats de pennen onderaan de onderste hendel door de gaten. Lijn de gaten uit en breng de slotbout, sluitingen en knappen aan. Draai de knappen volledig vast. (Fig. 38)

2. Lijn de gaten in de handgreepuit met de openings in de onderste hendel en breng de slotbout, sluitringen en knappen aan.(Fig. 39)

3. Gebruik de klem om de kabels aan de hendel te bevestigen.

Product in de transportstand zetten

1. Draai de twee hendelknoppen op de bovenste hendel los. Laat de hendel maar achteren zakken.
2. Verwijder de slotbauten en moeren waarmee de onderste hendels op de hendelbeugels zijn bevestigd. (Fig. 40)
3. Draai de volledige hendel maar voren en stabiliserdeze op de hendelbeugels.

Grasopvangbak monteren

1. Bevestig het bovenste gedeelte van de grasopvangbak aan het onderste deel van de grasopvangbak. (Fig. 41)

2. Til de achechterklep op.

3. Bevestig de haken op de grasopvangbak aan de bovenrand van het chassis.(Fig. 42)

4. Plaats het onderste deel van de grasopvangbak in het grasuitwerpkanaal.

Product wijzigenaar modus voor opvangzak

Met de modus voor deijkenste opvangzak worden maaisel verzamelt in de grasopvangbak.

OPGELET: Gebruik het product Niet zonder gesloten luik aan dechterzijde of de goedgekeurde grasopvangbak op+zijnplaats.Probeer het product Niet te bedieren met het luik aan dechterzijde verwijderd of geopend.

1. Til het luik aan dechterzijde omhoog en plaats de haken van het frame van de grasopvangbak op het scharnier van het luik aan dechterzijde. (Fig. 43)
2. Laat het luik aan dechterzijde los enplaats dit op het frame van de grasopvangzak.

Product wijzigen maar mulch-modus (indien aanwezig)

De mulch-modus van het product maakt maaisel kleiner. Het maaisel valt verwolgens op het gazon en over het gras. Gemulched gras is snel biologisch afbreekbaar om voedingsstoffen af te Geven voor het gazon.

1. Til de achechterklep op en verwijder de grasopvangbak. (Fig. 44)
2. Steek de mulchplug in het afvoerkanaal. (Fig. 45)
3. Sluit het luik aan dechterzijde stevig gegen het product.

Product wijzigen maar UITvoermodus

1. Verwijder de mulch-plug of de grasopvangbak. (Fig. 46)
2. Sluit het luik aan dechterzijde stevig gegen het product.

Maaihoogte afstellen

OPGELET: Stel de maaihoogte Niet te laag in. Als het oppervlak van het gazon nicht waterpas is, kuren de messen de grond raken.

Let op: Steldezelfdehoogtein bij alle maaihoogteregelingen.

1. Breng de maaihoogtehendel maarachten om de maaihoogte te vergroten.
2. Breng de maaihoogtehendel maar voren om de maaihoogte te verkleinen. (Fig. 47)

BEDIENING

WAARSCHUWING: Lees en begrijp het hoofdstuk over veiligheid voordat u het product gebruikt.

Basistechniekmaien

Maai altijd met een scherp mes, voor optimaal resultaat. Een mes dat Niet scherp is, snijdt onregelmatig en LAST het gras geel worden op het oppervlak van de snede.
Maai nooit meer dan 1/3e van de lenghte van het gras af. Dit geldt met name tijdens periodes van droogte. Maai eerst met een hoog ingestelde maaihoogte. Controller daarna het resultaat en stel een geschikte, geringere, hoogte in. Als het gras=echt lang is, rijd dan langzaam en maai zo nodig twee keer.
- Voor zeer zwaar maaien verlaagt u de bredte van de snede door een overlapping van het maapad te make n en langzaam te maaien.
Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

Voordat u de gazonmaier start

• Houd personen en dieren buiten het werkgebied.

Voer dagelijks onderhoud uit. Zie ONDERHOUD op pagina 192.

Product starten

1. Plaats het accupack totdat u een klik hoor. Controller of het accupack correct is gemonteerd. (Fig. 48)
2. Plaats de sleutel in de uitsparing onder het accudeksel. Controller of de sleutel correct is gemonteerd. (Fig. 49)

Let op: De sleutel kan slechts op een manier worden geplaatst.

1. Druk eenmaal op de aan/uit-knop. De knop gaat volledig branden. (Fig. 50)
2. Trek de bedieningshendel van de motor in de richting van de handgreep. De aan/uit-knop begint te knipperen. (Fig. 51)
3. Druk op de knipperende aan/uit-knop. Het product wordtervoalgens gestart. (Fig. 52)

Product stoppen

• Laat de bedieningshendel van de motor op het product los of druk eenmaal op de aan/uit-knop. (Fig. 53)

De aandrijving op de wielen gebruiken (indien aanwezig)

(Fig. 54)

• Trek de aandrijfhendel in de richting van de handgreep.
  Voordat u het product maar achefteren trekt, moet u de aanrijving uitschakelen en het product onceveeer 10 cm maar voren duwen.
• Laat de aandrijfhendel los om de aandrijving uit te schakelen, bijvoorbeeld wonneer u bij een obstakte kommt.

De grasopvangbak legen

1. Til de grasopvangbak op met de framehendel.
2. Verwijder maaisel UIT de grasopvangbak van onder de hendel.
3. Verwijder maaisel uit de zak met de framehendel en de zakhendel.

OPGELET: Sleep de zak nicht wanner u de grasopvangbak leeg maakt om slijtage te voorkomen.

Maaimodus wijzigien

Het product kanijdens bedrijf worden gewijzigd maar een van de drie verschillende maaimodi door op de maaimodusknop te drukken.

• Auto-modus - Het product past automatisch de maaisinelheid aan op basis van de hoeveelheid te maaien grayscale.
  Let op: Het product isijdens gebruik standardingesteld op Auto-modus.
• Boost-modus - Het product werkt op hoge snelheid, ongeacht de hoeveelheid te maaien gras.
• Terwijl het product in gebruik is, drukt u eenmaal op de maaimodusknop om te wisselen van de

Auto-modus waar de Boost-modus. De maaimodusknopGaatervolgens branden.

• ECO-modus - Het product werkt op lage snelheid, ongeacht de hoeveelheid te maaien gras.

• Terwijl het product in gebruik is, drukt u eenmaal op de maaimodusknop om te wisselen van de Boost-modus maar de ECO-modus. De maaimodusknop gaatervolgens branden en knipperen.

• Omtering te gaan waar de standard Auto-modus drukt u eenmaal op de maaimodusknop verwijl het product in bedrijf is. De maaimodusknop stochtervolgens met knipperen.

Let op: Als de bedieningshendel van de motor bij gebruik worden vrijgeveen, blijft het product in de huidige maaimodus staan. Als het product automatisch stopt of de gebruiker op de aan/uit-knop drukt, worden de erder gebruekte maaimodus gewist uit het geheugen en begint het product in de Auto-modus wanner dit worden gestart.

Statuslampje accu tijdens gebruik

Het display op de gebruikerscontrole-interface toont de accucapaciteit en eventuele problemen met het occupack. De accucapaciteit worden weergegeven verwijl de machine in bedrijf is.

LED-lampjes Accustatus
Alle groene LED's branden	Volledig opgeladen (100% - 76%)
LED 1, 2 en 3 branden	Het accurapack 75% - 51% opgeladen.
LED 1 en 2 branden	Het accurapack 50% - 26% opgeladen.
LED 1 brandt Het accurapack 25% - 6% opgeladen.
LED 1 knippert Het accurapack 5% - 0% opgeladen.

Als erijdens gelebruik een fout is opgetreden bij het accupack knipperen alle vier groene LED's van het display met de laadstatus van de accu. Verwijder het accupack uit de machine en druk op de indicatorkop op het accupack om de boutcode voor de bouteer te gehen. De LED's op het accupack branden en tonen een boutcode wanner een fout is opgetreden. Raadpleeg de accuhandleiding voor een lijst met boutcodes en oplossingen voor de fout.

ONDERHOUD

WAARSCHUWING: Lees en begrijp het hoofdstuk over veiligheid voordat u gaat reinigen of reparatives of onderhoud gaatuitvoeren.

Algemene aanbevelingen voor onderhoud

De garantie op dit product omvat geen Incorrecte of onzorgvuldige bediening van het product door de gebruiker. Om de volledige garantiedekking te houden, dient de gebruiker het product te onderhoden Zoals aangegeven in de instructies van deze handleiding. Er要去en verschillende afstellenen op verschillende

intervallen worden uitgevoerd om uw product in goede conditie te honden.

• Controller het mes elk় op slijtage.

De banden inspecteren

• Houd de banden vrij van ongewenst materiaal en chemicalien om schade aan het rubber te voorkomen.
• Houd de banden uit de buurt van boomstronken, stenen, geulen, scherpe voorwerpen en andere voorwerpen die schade aan de banden kannen veroorzaken.

Algemene inspectie uitvoeren

• Controller of de bouteen en moeren vastgedraaid zichn.
  Zorg ervoor dat er geen kabels vastgeklemd zitten.

Onderhoudsschema

Gebruik het onderhoudsschema voor deoodzakelijkke onderhoudsvereisten van uw product en om te zien wanner het onderhoud moet plaatsvinden. De intervallen worden berekend op basis van het gemiddelde gebruik van het product en+kennen verschillen vanwege de gebruiks Frequentie.

• Haal bouteen en moeren aan voor elk gebruik en voor opslag.
• Reinig en contrôleer de grasopvangbak, indien geinstalleerd, voor en na elk gebruik en voor opslag.
• Controller de banden voor elk gebruik.
  Maak het product na elk gebruik en voordat u ze opbergt schoon. Gebruik een schraper om onder het dek te reinigen.
• Controller het mes op beschadigingen en barsten met intervallen van 25aar. Vervang de messen vaker wanner u op zandigere grond maait.
• Smeer het product met intervallen van 25aar.
• Reinig en laad het accupack na gebruik en na opslag volledig op. Laad het accupack maximaal 24aar voor opslag op.
• Bewaar het.Accupack Niet op de acculader tijdens opslag.Laad het accupack maximaal 24 uur op.
• Controller de aandrijfrem en poelies met intervallen van 25研究成果.

Product reinigen

• Gebruik een borstel om ongewenst materiaal en gras op het producte te verwijdersen.
• Houd ongewenst materiaal van afgewerkte oppervlakken en wielen.
• Gebruik een schraper onder het product om de opbouw van grayscale en afval te verwijderen.
• Reinig het product Niet met een hagedruksput.

• Spoel water nicht rechtsstreeks op de elektrische krachtbron of accucontacten.

• Wanner u onder het product reinigt, verwijdert u het accupack enplaatst u het product op+zijn Kant met de gebruikerscontrole-interface omhoog gericht.

OPGELET: Reinig het product nooit met water, reinigingsmiddelen of oplosmiddelen. Verwijder ongewenst materiaal aan de buitenkant van het product met een zachte borstel of een droge doeK die geen metaal bevat.

De grasopvangbak reinigen

• Poriën in grasopvangbakken van stof{kunnen tijdens bedrijf worden gemvuld met vuil en stof.Dit zorgt ervoor dat de grasopvangbak minder gras verzamelt. Spuit de grasopvangbak regelmatig af om dit te voorkomen en laat deze opdrogen voor gebruik.
• Controller de grasopvangbak regelmatig op slijtage of veroudering. Vervang indien nodig.

Het hinterluik inspectoren

Het luik aan dechterzijde is bevestigd tussen de awhileen van het product. Het luik vermindert de kans dat objecten+kennen worden uitgeworpen in de richting van de maaipositie van de gebruiker.

1. Verzeker u ervan dat het weiterluik Niet beschadigd is.
2. Controller het luik aan dechterzijde op defecten die het luik met kracht sluiten, inclusief barsten of gebroken veren.
3. Vervang het achechterluik of de veren als deze beschadigd zijn.

Het mes slijpen en balanceren

Voor de beste resultaten houdt u het mes scherp.
Vervang een verbogen of beschadigd mes.

OPGELET: Gebruik handschoenen en/of wikkel het mes in een zware doek om schade aan uw handen te voorkomen.

1. Slijp het mes met een vijl of op een slijpwiel. Slijp het mes Niet wanner het op het product is geinstalleerd.

OPGELET: Wij raden u zich aan het mes te slijpen. Doet u dit wel, zorg dan dat het mes uitgebalanceerd is. Een mes dat zich gebalanceerd is kan schade aan het product of de motor veroorzaken.

1. Zet een rechte spijker in een stuk hout of een muur.
   Zorg dat u 2 tot 3 cm van de spijker kunt zien.
2. Plaats het middelste gat van het mes op de kop van de spijker. Als het mes uitgebalanceerd is, moet het in horizontale positie blijven. Slijp als een kant van het mes waar beneden beweegt het zware uiteinde totdat het mes uitgebalanceerd is.

Mes verrangen

1. Zet het mes vast met een houten blok.(Fig. 55)
2. Verwijlder de mesbout.
3. Verwijder het mes.
4. Controller de messteun en de mesbout om te zien of er schade is.
5. Controller de moturas om te controleren of deze nicht is verbogen.
6. Wanner u het neue mes bevestigt, richt dan de gebogen uiteinden van het mes waar de kap van het maaidek.(Fig. 56)

7. Controller of het mes is uitgelijnd met het midden van de motoras.

8. Zet het mes vast met een houten blok. Bevestig de veerring en draai de bout en ring vast met een aanhaalmoment van 20 Nm.(Fig. 57)

9. Draai het mes met de hand rond en controllerer of het vrij draait.

WAARSCHUWING: Draag
handschoenen van ditke stof. Het mes is zeer scherp en kan gemakkelijk snijwonden veroorzaken.

1. Start het product om het mes te testen. Als het mes Niet goed is bevestigd, zich er trillingen in het product of is het maairesultaat Niet goed.

Foutcodes

De foutcodes helpen u bij het oplossen van storingen van het product en/of het accupack tijdens gebruik.

LED-schem Mogelijk fouten Mogelijk stappen
Er.gaan geen LED's branden na het indrukken van de aan/uit-knop op de gebruikerscontrole-interface, het.Accupack werkt Niet in het product	Accupack Niet volledig in product geplaatst of in-terne zekering is doorge-brand	Duw het accupack volledig in de krachtbron totdat een klik hoorbaar is. Als de LED's Niet branden nadat het accupack volledig is geplaatst en de aan/uit-knop op de gebruikerscontrole-interface is ingedrukt, neem dan contact op met een erkend servicepunt.
Alle vier.accucapaciteit LED's knip-peren, geen andere LED's gaan branden na het indrukken van de aan/uit-knop	Accupack Niet volledig in product geplaatst of in-terne temperatuur van ac-cupack is te warm of te koud.	Duw het accupack volledig in de krachtbron totdat een klik hoorbaar is. Als de LED's blijven knippe-ren, is de interne temperatuur van het accupack wellicht te laag of te hoog. Laat het accupack op-warmen of afkoelen. Om het koelproces te verho-gen kan het accupack in de acculader worden ge-plaatst om het accupack actief te koelen.
Alle vier.accucapaciteit LED's en voedings-LED's knipperen, geen andere LED's gaan branden na het indrukken van de aan/uit-knop	Bedieningshendel van de motor omlaag gehonden wanner de aan/uit-knop voor de eerste koort wordt ingedrukt of interne storing schakelaar bediening-shendel van de motor	Laat de bedieningshendel van de motor los. Als de bedieningshendel van de motor Niet omlaag worden gehonden en de LED's blijven knipperen, neem dan contact op met een erkend servicepunt.
Het productstopt met werkene an alle vier.accucapaciteit LED's knip-peren, geen andere LED's gaan branden.	Het accupack zit los in de krachtbron en maakt nicht langer goed contact, accu-pack is te warm of te koud of een andere interne accufout	1. Stop het product.2. Verwijder het accupack uit het product en druk op de indicatorknop op het accupack om de fou transcode wee ter geven. De LED's op het ac-cupack gaan branden en tonen een fou transcode.3. Lees de meegeleverde accuhandelding voor een lijst met verwante LED-foutcodes voor mogelijkste storingen en procedures.Als het accupack geen foulmeling toont nadat u op de indicatorknop op het accupack heeft ge-drukt en alleen de laadstatus worden weergegeven, kan het accupack tijdens bedrijf+zijn losgeraakt in de krachtbron. Monteer het accupack correct in de krachtbron totdat een klik hoorbaar is.
Het product stopt met werk en de voedingsknop knippert verwijl de accucapaciteit LED's de huidige laadstatus blijven tonen	Maaikamer is verstoapt met grayscale, motorregelaar is te warm of motorstoring	1. Stop het product.2. Verwijder het.Accupak en draai het product op zichkant met de gebruikerscontrole-inter-face omhoog gericht.3. Controleer het mes, de mesbout, de mesmontage, de motor en de motorvoet op beschadiging. Verwijder alle gras van de bod-em van de machine en controllerer op verstop-pingen.4. Monteer het.accupack en volg de startprocedure om de machine te starten.Als de fout blijft optreden, maar u het product af-koelen. De motorregelaar kan te warm+zijn voor gebruik. Als de bout nog steeds worden weerge-g uneven, neemt u contact op met een erkend service-punt.

TRANSPORT EN OPSLAG

• Zorg dat apparatuur tijdens het transport veilig vast staat om schade en ongevallen te voorkomen.
• Bewaar apparatuur voor opslag in een afgesloten ruimte uit de buurt van kinderen en onbevoegde Personen.
• Sla het product en apparatuur op in een droge en vorstvrijne ruimte.
• Bij het laden en losesten van het product mag de maximaal aanbevolen bedieningshoek van 15^ nicht worden overschreten.

• Reinig het product. Voor meer informatie zich Product reinigen op pagina 193.

• Smeer het product.

• Draai de bouten en moeren vast.
• Vervang of repareer beschadigde onderdelen.
• Werk alle verroeste of beschadigde lakoppervlakken bij. Schuur zelichtjes voordat u ze bijwerkt.
• Gebruik de juiste beschemkap op het product zodat geen vocht worden vastgehouden. Gebruik geen plastic, omdat dit Niet kan ademen, condensatie verzamelt en corrosie op het product veroorzaakt.
• Verwijder het.Accupack altijd voor transport of opslag.

TECHNISCHE GEGEVENS

	een-heid	Li58-26 M40(58VBKPR40C)	Li58-52 M40(58VBKPR40C)	Li58-26 M46(58VBKPR46C)	Li58-52 M46(58VBKPR46C)	Li58-52 M46R(58VBKPR46CR)
Maaimotor
Motortype — BLDC (borstel-	loos) 58 V	BLDC (borstel-loos) 58 V	BLDC (borstel-loos) 58 V	BLDC (borstel-loos) 58 V	BLDC (borstel-loos) 58 V	BLDC (borstel-loos) 58 V
Motortoerental - ECO-modus	tpm 2300	2300 2300 2300 2300	300
Motortoerental - Auto-modus	tpm 2500	2500 ppm totdat de spanning ho-ger is dan 12 A gedurrende 3 seconden, tpl stijgt tot 2800 tpl totdat de spanning lager is dan 18 A gedur-ende 10 secon-den.	2500 ppm totdat de spanning ho-ger is dan 12 A gedurrende 3 seconden, tpl stijgt tot 2800 tpl totdat de spanning lager is dan 18 A gedur-ende 10 secon-den.	2500 ppm totdat de spanning ho-ger is dan 12 A gedurrende 3 seconden, tpl stijgt tot 2800 tpl totalat de spanning lager is dan 18 A ge-durrende 10 sec-onden.	2500 ppm totdat de spanning ho-ger is dan 12 A gedurrende 3 seconden, tpl stijgt tot 2800 tpl totalat de spanning lager is dan 18 A ge-durrende 10 sec-onden.	2500 ppm totdat de spanning hoger is dan 12 A gedur-ende 3 seconden, tpl stijgt tot 2800 tpl totalat de spanning hager is dan 18 A gedur-ende 10 secon-den.
Motortoerental - Boost-modus	tpm 2800	2800 2800 2800	2800
Uitgangsvermögen motor - Max.	kW 1,5	1,5 1,5 1,5 1,5
Uitgangsvermögen motor - Max. continu	kW 0,9	0,9 0,9 0,9 0,9
Uitgangsvermögen motor - Nominal	kW 0,9	0,9 0,9 0,9 0,9
Overstroomlimiet (max. stroom)	A (am-père)	25 25 25 25 25
Gewicht
Gewicht (zonder ac-cu)	kg 20 20	23,5 23,5 24,5
Accu
Type accu	—	590923806	590923803	590923806	590923803	590923803
Gebruiksduur accu
Gebruiksduur accu	m2	T/m 500	T/m 1000	T/m 600	T/m 1200	T/m 1000
Geluidsemissies46
Geluidsvermögensi-veau, gemeten	dB (A)	92 92 87 87 87
Geluidsvermögensi-veau, gegarandeerd LWA	dB (A)	93 93 87 87 87
Geluidsniveau47
Geluidsdrukniveau bij hetoor van de ge-bruiker	dB (A)	< 80	< 80	< 80	< 80	< 80
Trillingsniveau48
Hendel	m/s2	0,38	0,38	0,65	0,65	0,65
Maaien

46 Emissie van geluid waar de omgeving gemeten als geluidsvermogen (LWA) volgens EG-richtlijn 2000/14/EG.
47 De gerapporteerde geevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,2 dB (A).
48 De gerapporteerde geveens voor een trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 0,2m / s^2 . Trillingsnorm EN 60335-2-77:2017 hoofdstuk 20.105.

	een-heid	Li58-26 M40(58VBKPR40C)	Li58-52 M40(58VBKPR40C)	Li58-26 M46(58VBKPR46C)	Li58-52 M46(58VBKPR46C)	Li58-52 M46R(58VBKPR46CR)
Maaihoogte mm 20-75	20-75 30	80 30-80 30-80
Maaibreedte cm 40 40	46 46 46
Verzamelmes — 58715	9010 587	159010 581188910	581188910	581188910
Mulchmes	— 58715	9010 587159010 5	81188910	581188910 581188910
Inhoud opvangzak	liter	50 50 50 50 50

INHOUD VAN DE EG-VERKLARING VAN OVEREENSTEMMING

Wij, Husqvarna AB, SE 561 82 Huskvarna, ZWEDEN, verklaren onder once alleenverantwoordelijkheid dat het gerepresenteerde product:

Beschrijving	Elektrische grasmaier
Merk	McCulloch
Platform / Type / Model	Platform 58VBKPR40C (vertegenwoordigende modellen Li58-26 M40 en Li58-52 M40), platform 58VBKPR46C (vertegen-woordigende modellen Li58-26 M46 en Li58-52 M46), platform 58VBKPR46CR (verte-genwoordigend model Li58-52 M46R).
Partij	Serienummer vanaf 2018 en verder

volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:

Richtlij/Verordening	Beschrijving
2006/42/EG	"betreffende machines"
2014/30/EU	"betreffende elektromagnetische compatibilität"
2000/14/EG	"betreffende geluid buiten-shuis"
2011/65/EU	"betreffende gevaarlijke stoffen"

Toegepaste geharmoniseerde normen en/of technische
specificaties zich als volgt:EN60335-1,EN60335-2-77 EN50366,EN55014-1,EN55014-2,EN61000-3-2, EN61000-3-3

In overeenstemming met richtig 2000/14/EG, bijlage V, staan de verklaarde geluidswaarden vermeld in de sectie met technische gegevens van deze handleiding en in de ondertekende EU-verklaring van overeenstemming.

Intertek heeft een vrijwillig typeonderzoek uitgevoerd ten behoeve van Husqvarna AB, onder vermelding van Certificaat van overeenstemming met Machinerichtlijk 2006/42/EG van de Europese Raad.

Het certificaat, als vermeld op de ondertekende EGverklaring van overeenstemming, is van toepassing op alle fabriekslocaties en landen van herkomst, zoals vermeld op het product.

De geleverde elektrische roterende grasmaier is conform het geteste exemplaar.

INNHOLD

INNLEDNING 198

VEDLIKEHOLD. 204

SIKKERHET. 199

TRANSPORT OG OPPBEVARING 206

MONTERING. 202

TEKNISKE DATA. 207

DRIFT 203

INNHOLDET I EF-SAMSVARSERKLÄERINGEN...... 208

INNLEDNING

Bruksanvisning

Echipament de protectie personala

Utilizati intotdeauna echipamentul de protectie personala corespunzator atunci cand operati produsul. Acesta include cel putin pantofi rezistenti, ochelari de protectie si echipament de protectie pentru auz. Echipamentul de protectie personala nu elimină pericolul

Dispositive de protectie la produs
