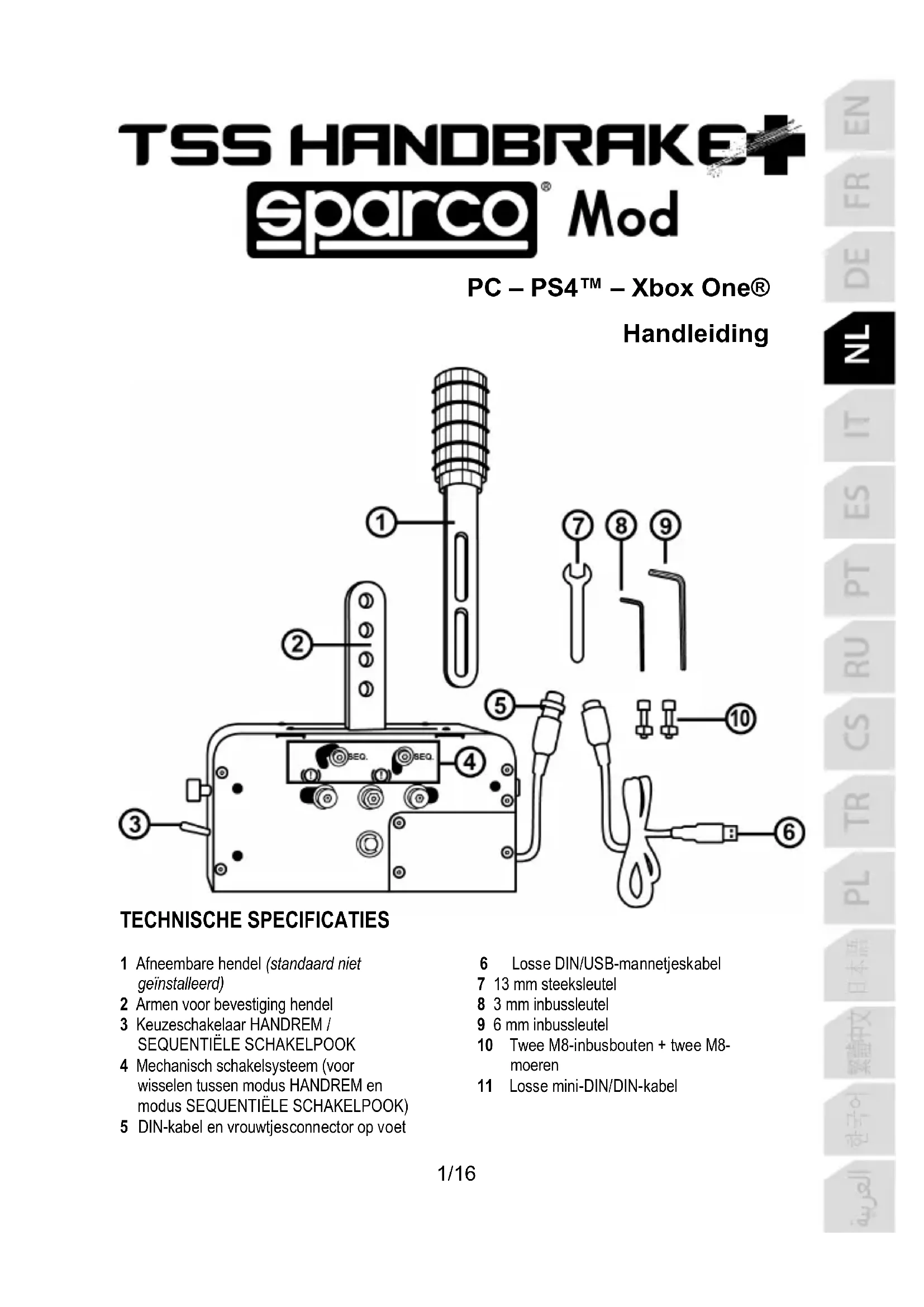

GEBRUIKSAANWIJZING TSS Handbrake+ Sparco Mod THRUSTMASTER

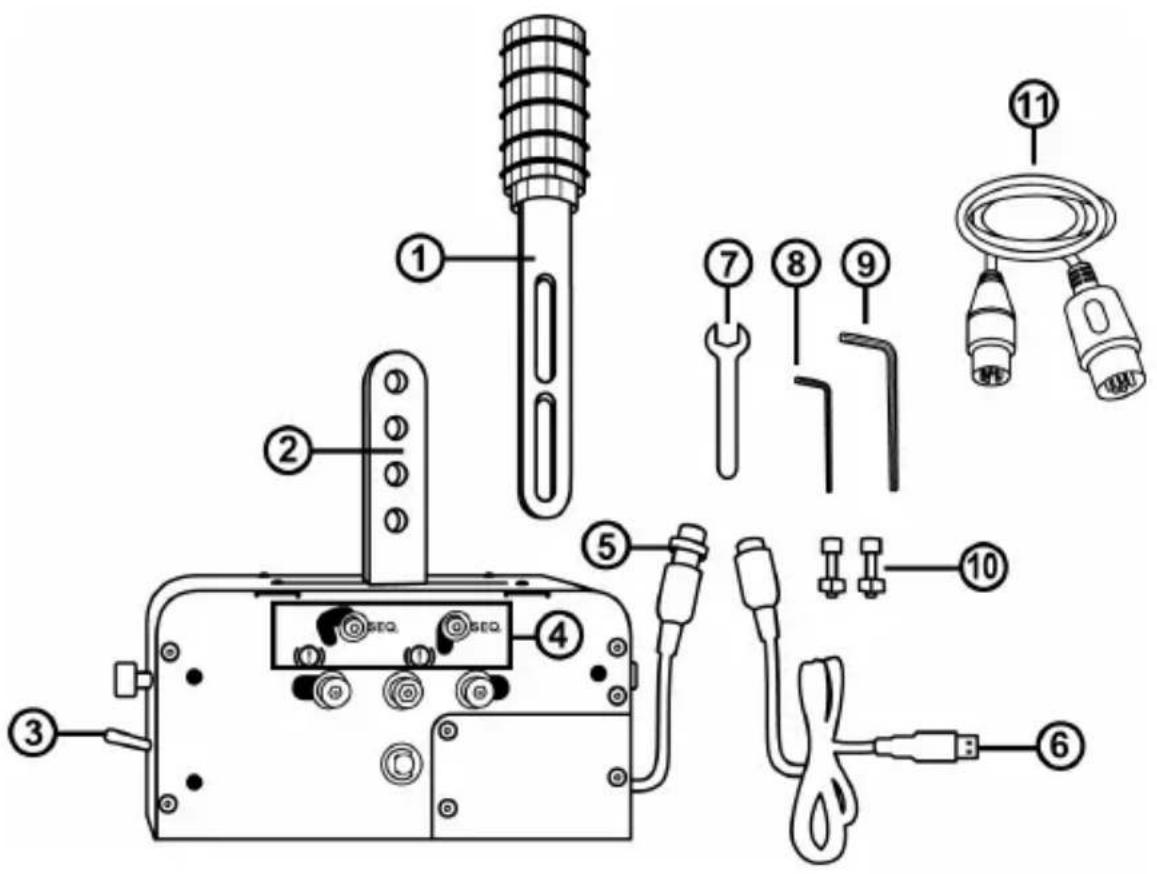

1 Afneembare hendel (standaard nicht geinstalleerd)
2 Armen voor bevestiging hendel
3 Keuzeschakelaar HANDREM / SEQUENTIELE SCHAKELPOOK
4 Mechanisch schakelsystem (voor wisselen:tussen modus HANDREM en modus SEQUENTIELE SCHAKELPOOK)
5 DIN-kabel en vrouwtesconnector op voet

6 Losse DIN/USB-mannnetjeskabel
7 13 mm steeksleutel
8 3 mm inbussleutel
9 6 mm inbussleutel
10 Twee M8-inbusbouten + twee M8-moeren
11 Losse mini-DIN/DIN-kabel

WAARSCHUWING

Lees deze handleiding zorgvuldig door voordat u dit product gebruikt. Bewaar deze handleiding om hem eventuele op een laterijdstip nogmaals te konnen raadplegen.

Waarschuwing - Elektrische schok

• Gebruik en bewaar dit product op een droge plek, UIT dezon en stofvrij.
• Let bij het insteken van connectors op de juiste wijze van insteken.
• Trek nooit te hard aan een kabel of connector, en voorkom het knikken van kabels.
• Mors geen vloeistoffen op het product en/of de connectors.
• Veroorzaak geen kortsluiting.
• Haal dit product Niet uit elkaar (behalte voor eventuele in deze handleiding beschreiben aanpassingen), verbrand het Niet en stel het Niet bloot aan hoge temperaturen.

Waaschuwing - Letsen gen gevolge van herhaalde bewegingen

Het gebruik van een versnellingspook of handrem kan bijn in de spieren of gewrichten veroorzaken. U kunt problemen vermijden door het volgende in acht te nemen:

• Vermijd te lang gamen.
• Neem na elk uur gamen een pauze van 10 of 15 minutes.
• Bij last van vermoeidheid of bijn in handen, polsen of armen, moet u stoppen met gamen en eenaar uu rusten voordat er verdor kan worden gegamed.
• Als de hierboven beschreiben symptomen van bijn of last blijven aanhoudenijdens het gamen, moet u stoppen met gamen en eenuisarts raadplegen.
• Controller dat de voet van de TSS HANDBRAKE goed en correct vastzit zoals beschreiben in deze handleiding.

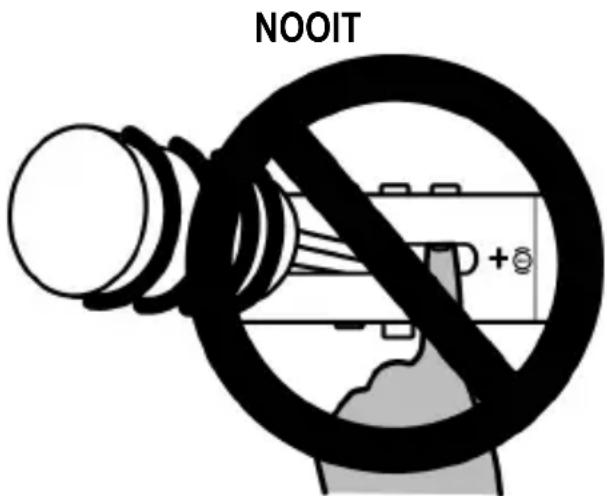

Waarschuwing - Beknellingsgevaar van sleuven in schakelplaat

• Houd de schakelplaten buiten het bereik van kinderen.
• Steekijdens het gamen nooit een vinger of een ander lichaamsdeel in de sleuven van de schakelplaten van de TTS HANDBRAKE.

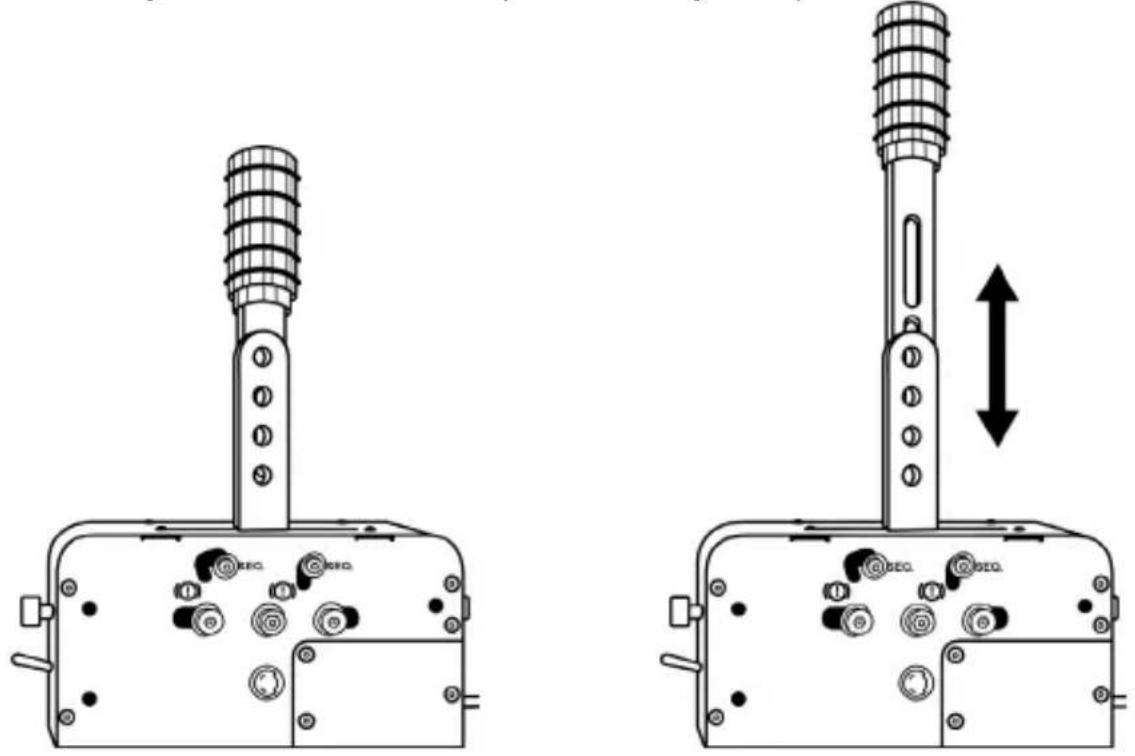

AFNEEMBARE HENDEL (1) INSTALLEREN OP BEVESTIGINGSARMEN (2)

1. Schuif de afneembare hendel (1) tussen de bevestigingsarmen (2).
2. Monteer de hendel op de gewenste hoogte.
   De totale hoogte van de hendel inclusief knop kan worden afgesteld op 21-30 cm.

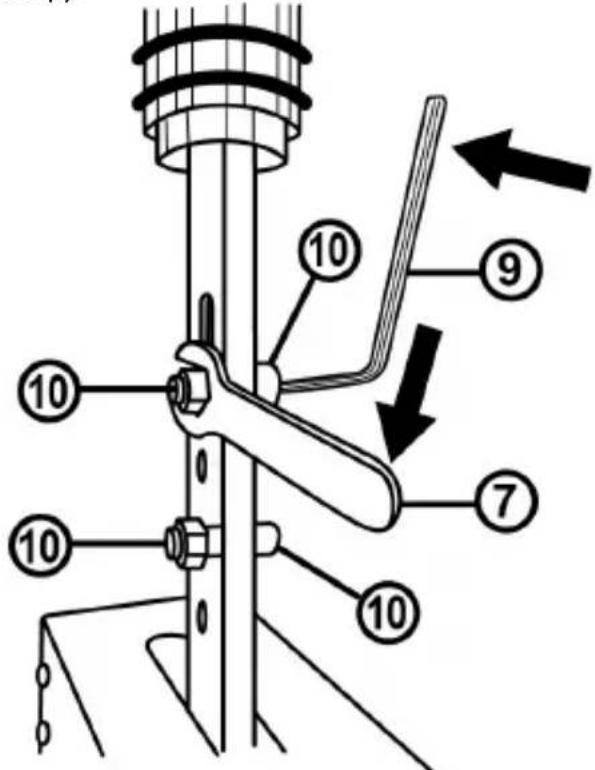

1. Bevestig de hendel aan de armen met behulp van de twee M8-inbusbouten (10), twee M8-moeren (10) en de 6 mm inbussleutel (9).

MODUS HANDREM CONFIGUREREN

De TSS HANDBRAKE staat af fabriek standard geconfigureerd in de modus HANDREM.

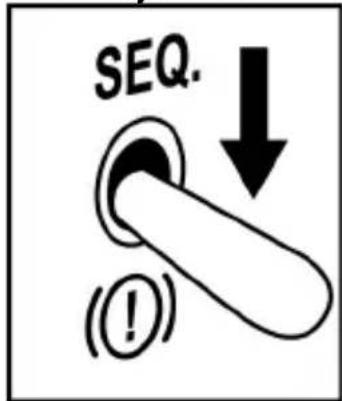

1. De selectieschakelaar HANDREM / SCHAKELPOOK (3) staat omlaag in de stand HANDREM.

Voorzijde van voet

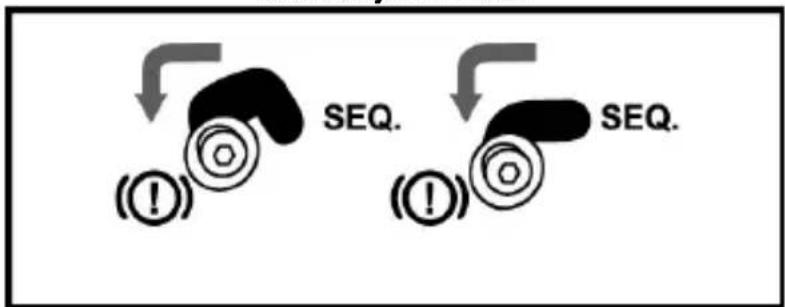

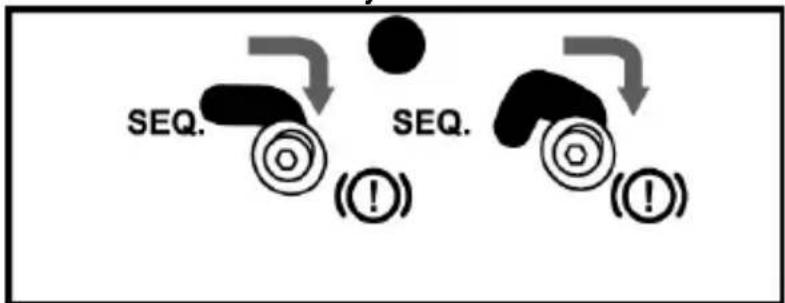

1. Het mechanisch system waarmee u wisselt tussen de modus HANDREM en de modus SEQUENTIELE SCHAKELPOOK (4) is vooraf ingesteld op de stand HANDREM.

Linkerzijde van voet

Rechterzijde van voet

MODUS SEQUENTIELE SCHAKELPOOK CONFIGUREREN

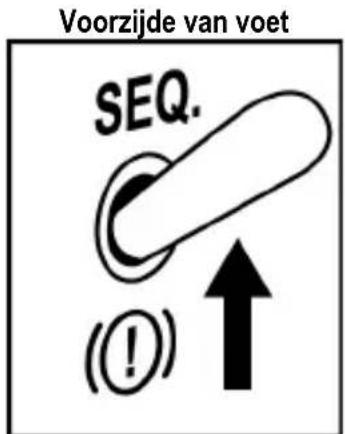

1. Zet de selectieschakelaar HANDREM / SCHAKELPOOK (3) omhoog in de stand SEQUENTIELE SCHAKELPOOK.

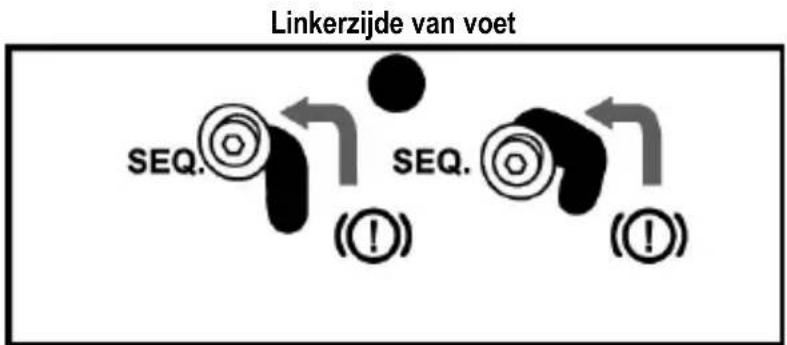

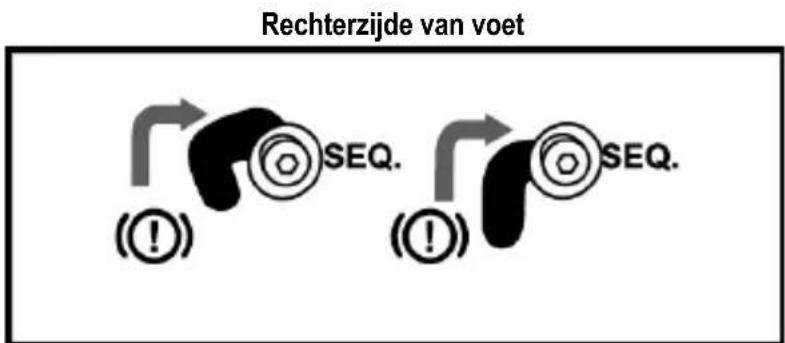

1. Wissel van de modus HANDREM maar de modus SEQUENTIELE SCHAKELPOOK (4) door met de 3 mm inbussleutel (8) de bouten van het mechanisch systeme een beetje los te draaien (twee bouten, een aan elke zijde van de voet).
2. Verplaats deze vier bouteen (twee bouteen aan elke Kant van de voet) maar de positie SEQ.

1. Controller dat deze vier bouten (twee aan elke kant van de voet) op exact de goede positie zitten en draai ze daarna vast met de 3 mm inbussleutel (8).

TSS HANDBRAKE INSTALLEREN

De TSS HANDBRAKE kan aan een aantal verschillende compatibile steunen (worden apart verkocht) worden bevestigd met behulp van de M6-schroefdraadgaten die zich aan elke Kant van de voet en onder de voet bevinden:

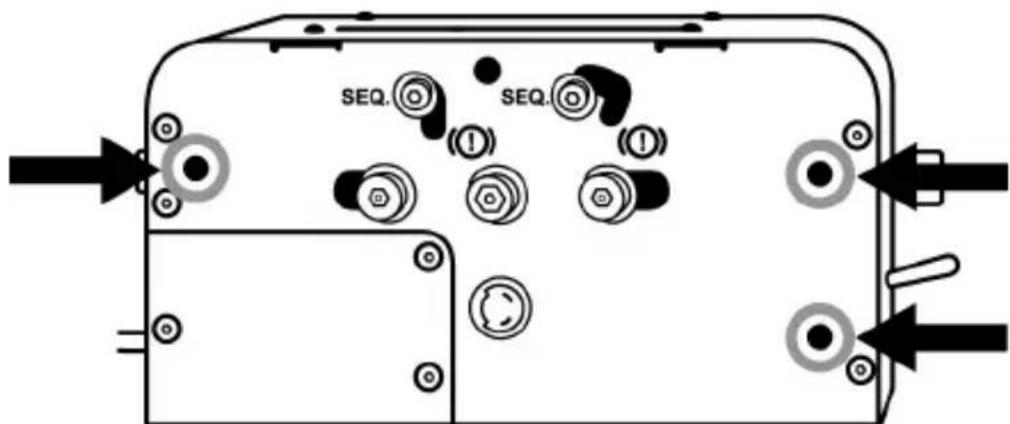

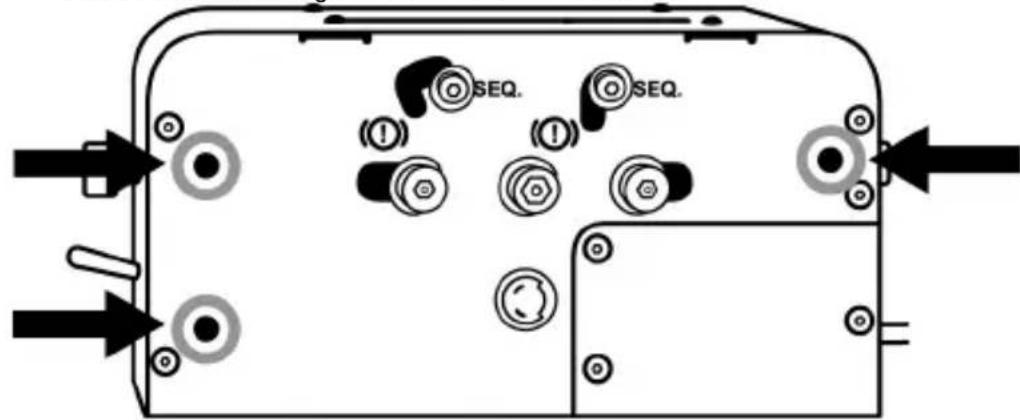

Er bevinden zich drie gaten aan elke kant van de voet.

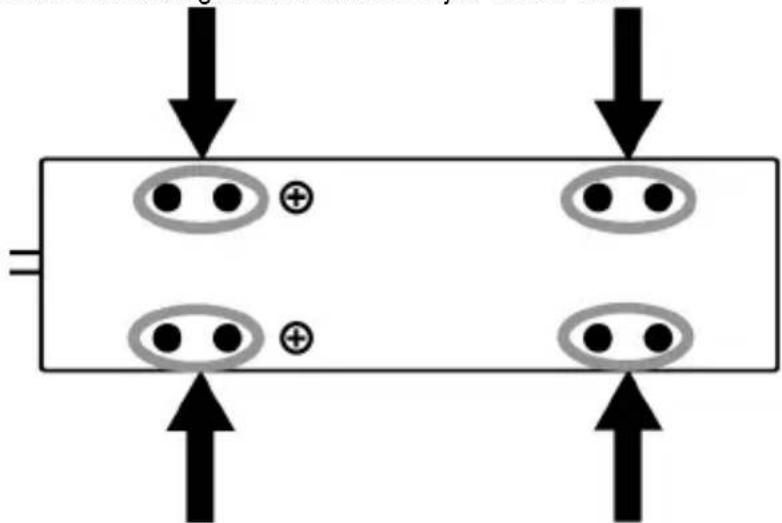

Er bevinden zich acht gaten aan de onderzijde van de voet.

De sjabloon voor een TSS HANDBRAKE cockpitinstallatie is beschikbaar op https://support.thrustmaster.com. Selecteer Racesturen / TSS HANDBRAKE en daarna Template - Cockpit Setup.

DEZE BOUTEN MOGEN NIET LOSSER OF

VASTER WORDEN GEDRAID

De enige bouteen die u los of vast mag draaien, zich de bouteen van het mechanisch systeme waarmee u wisselt:tussen de modus HANDREM en de modus SEQUENTIELE SCHAKELPOOK (4). Draai nooit bouteen los of vast op de voet van de TSS HANDBRAKE.

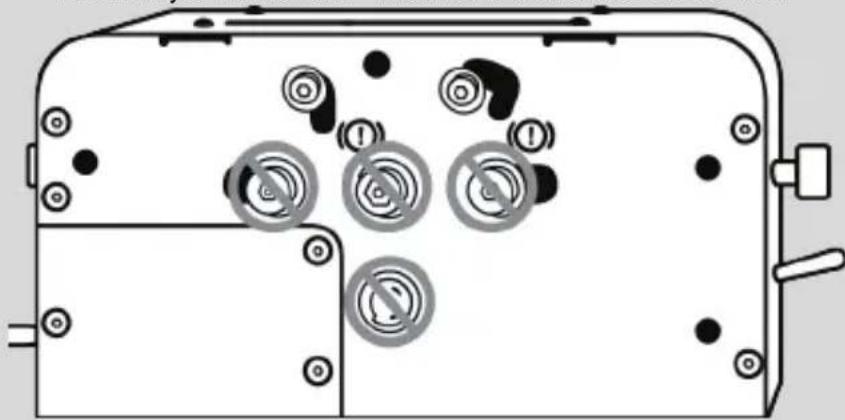

Linkerzijde van de voet = Draai deze bouten nooit los of vast:

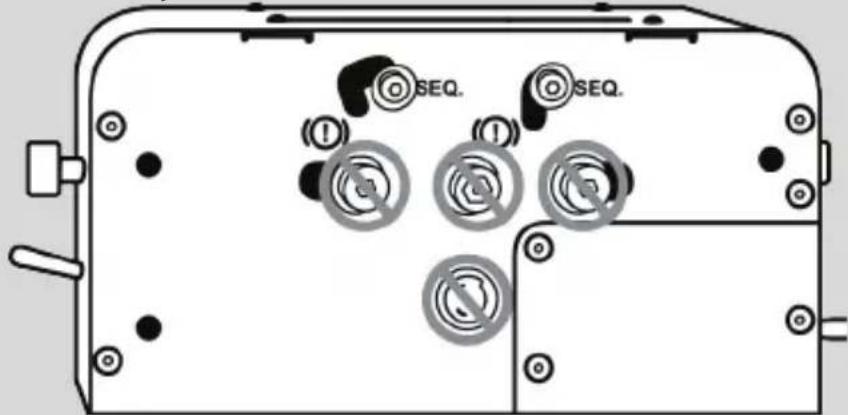

Rechterzijde van de voet = Draai deze bouteen nooit los of vast:

Voor- en achechterzijde van de voet = Draai deze bouten nooit los of vast:

INSTALLATIE-INSTRUCTIES VOOR DE PC

1. Gaaarhtps://support.thrustmaster.comomdePC-drivers te downloaden.
   Selecteer Racesturen / TSS HANDBRAKE en verwolgens Drivers.
2. Start het installmentprogramma nadat de download is voltooid en volg de instructies op het scherm.
3. Sluit, zodra het installmentprogramma dit vraagt, de USB-stekker van de TSS HANDBRAKE aan op een USB-poort van uw PC met behulp van de losse DIN/USB-kabel (6) en voltooi het installereren van de driver.
4. Klik nadat de installmentie gereed is op Voltooien en start de computer opnieuw op.
5. Kies Start / Alle programma's / Thrustmaster / TH8 Shifter / Configuratieschem om het venster Spielbesturingen te openen.

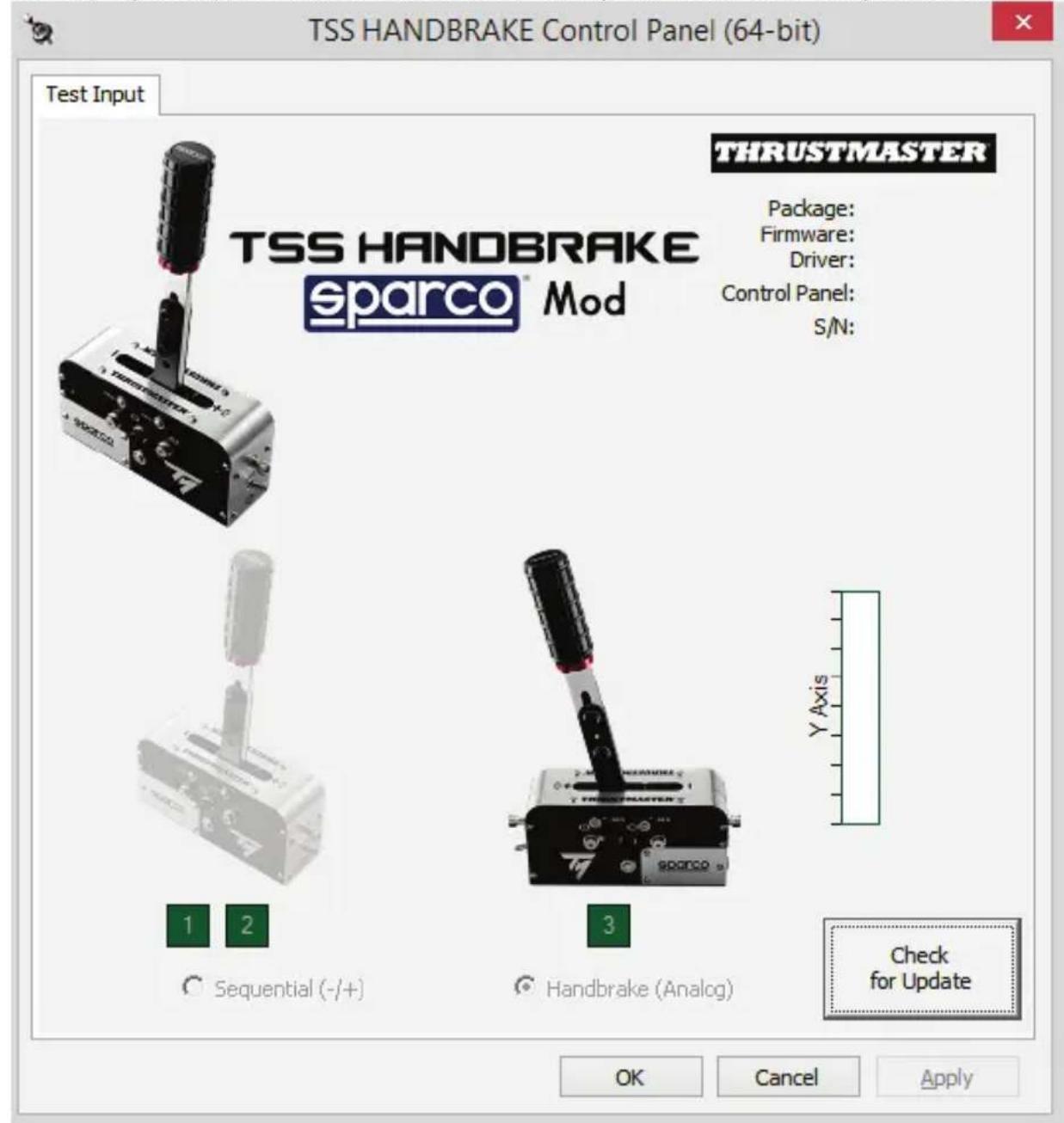

Het venster Spielbesturingen geeft de naam TSS HANDBRAKE Sparco® Mod met de status OK.

1. Klik op Eigenschappen om de TSS HANDBRAKE te bekijken in het Windows-configurationschem

Op de PC, als de TSS HANDBRAKE is aangesloten op een USB-poort met behulp van de losse DIN/USB-mannnetjeskabel (6), is de TSS HANDBRAKE compatibel:

• met de modus HANDREM [progressief] en de modus SEQUENTIELE SCHAKELPOOK [+/-]
• in alle games die MULTI-USB, afzonderlijke handremmen en schakelpoken ondersteunen,
• met alle racesturen op de markt.

Op de PC, als de TSS HANDBRAKE is aangesloten op dechyterzijde van een compatibile Thrustmaster-racestuurvoet met behulp van de losse mini-DIN/DIN-kabel (11), is de TSS HANDBRAKE compatibel:

• alleen met de modus SEQUENTIELE SCHAKELPOOK [+/-]
• in alle games (omdat de TSS HANDBRAKE is gecombineerd met de UP- en DOWN-schakelflippers van het racestuur),
• alleen met compatibele Thrustmaster-racestuurvoeten (TS-PC Racer, T-GT, T300, TS-XW Racer en TX).

BELANGRIJK: om een TSS HANDBRAKE te konnen verbinden met een

uw raceestuurvoet, moet u de firmware van uw raceestuurvoet (TS-PC Racer, TGT, T300, TS-XW Racer en TX) bijwerken met de de meeste recentefirmwareversie die beschikbaar is op https://support.thrustmaster.com/.

Algemene opmerkingen voor PC-gebruikers

• Denk er aan om het venster Spelbesturingen algijd volledig te sluiten door op OK te klikken voordat u een game start.
• De firmwareversie van de TSS HANDBRAKE worden weergegeven in de rechtberbovenhoek op de tabbladen van het configuratieschem.
• Als u een USB-verbinding wilt gebruiken, adviseren we u het raceestuur en de TSS HANDBRAKErechtstreeks aan te sluiten op een USB 2.0-poort (geen USB 3.0) van de PC en Niet via een USB-hub.
• In sommige games sunt u twee TSS HANDBRAKE apparaten tegelijkertijd gebruiken:

Eén TSS HANDBRAKE geconfigureerd in de modus HANDREM,
Een TSS HANDBRAKE geconfigureerd in de modus SEQUENTIELE SCHAKELPOOK.

INSTALLATIE OP EEN PS4TM OF XBOX ONE®

Op de PS4™ en de Xbox One® is de TSS HANDBRAKE compatibel met de volgende racestuurvoeten:

Thrustmaster T-GT en T300 op de PS4TM
Thrustmaster TS-XW Racer en TX op de Xbox One®

BELANGRIJK: voor optimale prestaties van de TSS HANDBRAKE op

de PS4™ en Xbox One®, moet u de firmware van uw racestuurvoet (T-GT, T300, TS-XW Racer of TX) bijwerken met de meest recente firmwarewareversie beschikbaar op https://support.thrustmaster.com/.

Installatie:

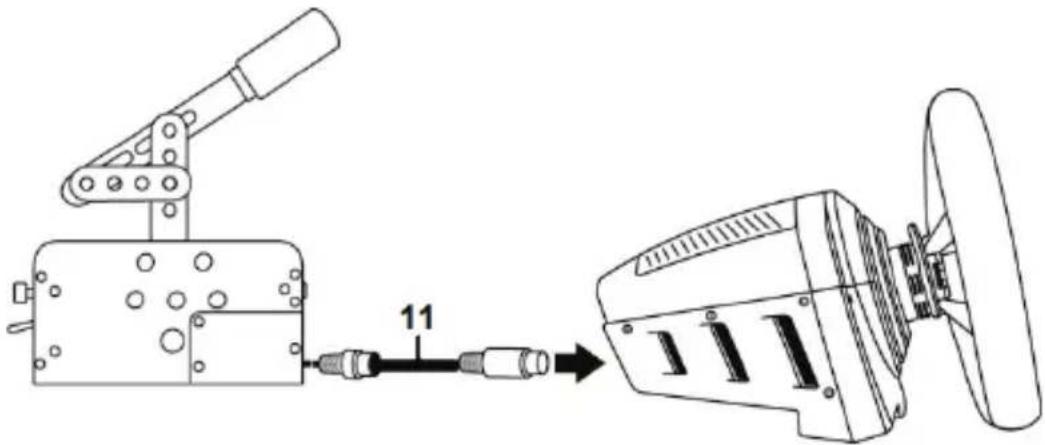

1. Gebruik de losse mini-DIN/DIN-kabel (11) om de TSS HANDBRAKErechtstreeks aan te sluiten op de mini-DIN-vrouwtjesconnector anscherop uw racestuurvoet.

1. Sluit uw racestuur aan op de console.

HET GAMEN KAN NU BEGINNEN!

Algemene opmerkingen bij gebruik op een PS4™ of XBOX ONE®

• De losse DIN/USB-mannetjeskabel (6) mag nooit worden gezruikt op een PS4™ of Xbox One®. De TSS HANDBRAKE要去 alsigtesloten op een compatibile Thrustmaster-racestuurvoet en Niet op een console.

• Als de TSS HANDBRAKE is aangesloten op een compatibile Thrustmaster-racestuurvoet:

modus SEQUENTIELE SCHAKELPOOK [+/-] werkt in alle games odomat deze is toegewezen aan de UP- en DOWN-schakelflippers.
modus HANDREM [progressief] werkt in alle games die de handremfunctie ondersteunen*.

• Overzicht van PS4™- en Xbox One®-games compatibel met handremmen is te vinden op https://support.thrustmaster.com/. Selecteer TM SIM HUB of TSS Handbrake Sparco® Mod in de sectie Racesturen.

TSS HANDBRAKE OVERZICT VAN AANSLUITINGEN PER MOGELIJK PLATFORM

	TSS HANDBRAKE aansluiting
PC (modus HANDREM en modus SEQUENTIÈLE SCHAKELPOOK)	Met de PC. Gebruik de losse DIN/USB- mannetjeskabel (6). Compatible met alle racesturen op de markt.
PC (alleen modus SEQUENTIÈLE SCHAKELPOOK)	Met de weiterzijde van een compatibile Thrustmaster-racestuurvoet. Gebruik de losse mini- DIN/DIN-kabel (11).
PS4TM (modus HANDREM en modus SEQUENTIÈLE SCHAKELPOOK)	Met de weiterzijde van een compatibile Thrustmaster-racestuurvoet. Gebruik de losse mini- DIN/DIN-kabel (11).
XBOX ONE™ (modus HANDREM en modus SEQUENTIÈLE SCHAKELPOOK)	Met de weiterzijde van een compatibile Thrustmaster-racestuurvoet. Gebruik de losse mini- DIN/DIN-kabel (11).

FIRMWARE VAN DE TSS HANDBRAKE BIJWERKEN

De firmware in de voet van de TSS HANDBRAKE kan worden bijgewerkt maar een/Newwere en verbeterde versie wanner een dergelijkke versie beschikbaar komt.

U kunt als volgt de firmwareversie van uw TSS HANDBRAKE bekijken en indien gewenst bijwerken: ga op de PC waar https://support.thrustmaster.com, selecteer Racesturen / TSS HANDBRAKE, selecteer Firmwareen volg de instructies en de procedure voor downloaden en installereren.

GEAVANCEERDE KALIBRATIESOFTWARE

De TSS HANDBRAKE wordenatisch gekalibreerd.

Voor de PC is ook een geavanceerd kalibratieprogramma beschikbaar op https://support.thrustmaster.com. Selecteer Racesturen / TSS HANDBRAKE en verwolgens

Software. Met dit programme kunt u het volgende aanpassen:

• Analoge slag in de modus HANDREM,
  Analogeglag in modus SEQUENTIELE SCHAKELPOOK.

Elke instelling die worden gewijzigd, worden onmiddelijk opgeslagen in het interne geheugen van de TSS HANDBRAKE en worden daarmee van kracht in al uw games: op de PC, de PS4™ of de Xbox One®.

TIPS & HINTS (niet vermeld in deze handleiding)

Op de website https://support.thrustmaster.com waar in de sectie Racesturen / TSS HANDBRAKE diverse tips en hints te vinden.

ECOSYSTEEM

De TSS HANDBRAKE is ook compatibel met andere accessoires die apart worden verkocht:

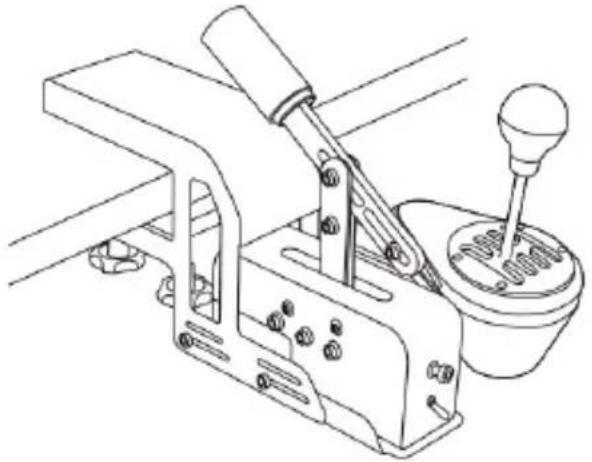

• De TM RACING CLAMP: een stevige montagebeugel waarmee gamers hun TSS Handbrake en hun TH8A-schakelpook op een tafel of werkblad können bevestigen zonder een cockpit nodig te hebben.

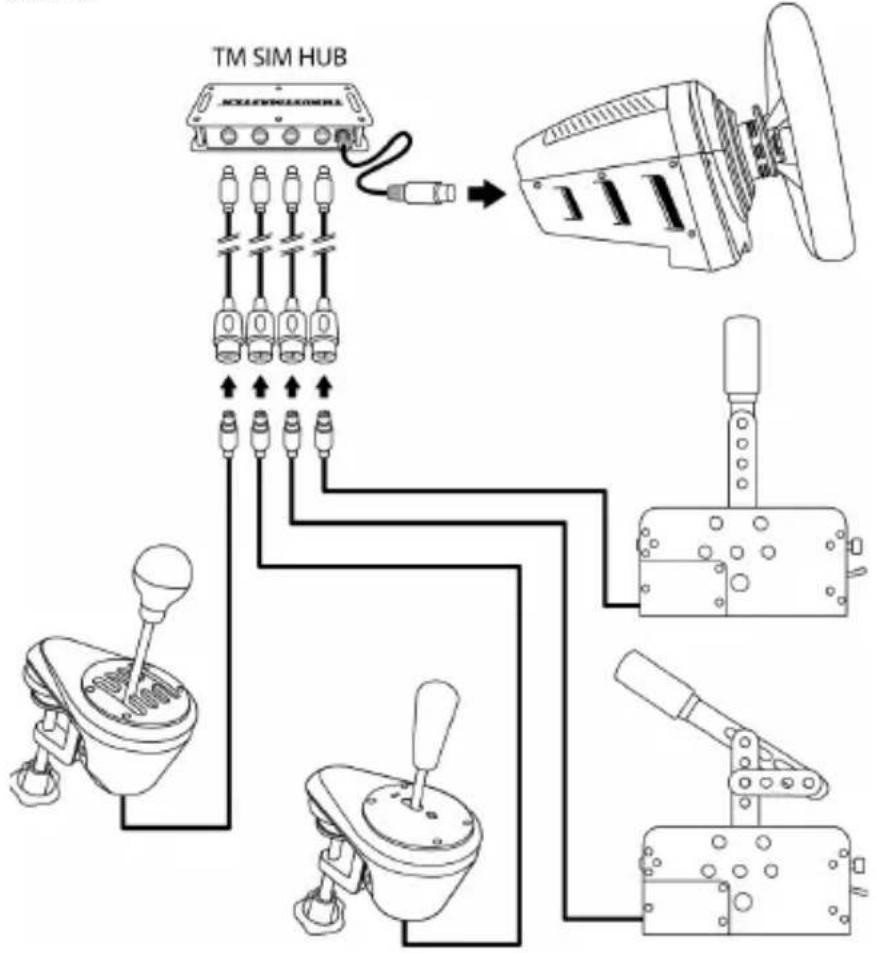

• De TM SIM HUB: een hub waarmee gamers tot vier accessoires geleiktijdig rechtstreeks können aansluiten op de mini-DIN-connector die zich darüber op compatibile Thrustmaster-racestuurvoeten bevindt.

Wereldwijk garandeert Guillemot Corporation S.A., het statutair adres gevestigd aan de Place du Granier, B.P. 97143, 35571 Chantepie, Frankrijk, (hierna te noemen "Guillemot") aan de koper dat dit Thrustmaster-product vrij zaarenden van materiaal- en fabricagefouten gedurende een garantieperiode gelijk aan deijd maximaal vereist om een restitutie/ervvanging voor dit product te claimen. In landen van de Europese Unie komt dit overeen met een periode van twee (2)aar vanaf het moment van levering van het Thrustmaster-product. In andere landen komt de garantieperiode overeen met deijd maximaal vereist om een restitutie/ervvanging voor dit Thrustmaster-product te claimen zoals wettelijk is vastgelegd in het land waarin de koper woonachtig was op de datum van aankoop van het Thrustmaster-product. Indien een dergelijk claimrecht Niet wettelijk is vastgelegd in het betreffende land, geldt een garantieperiode van een (1)aar vanaf datum aankoop van het Thrustmaster-product.

Indien u in de garantiperiode een defect meent te constateren aan dit product, neem dan onmiddelijk contact op met Technical Support die u zal informeren over de te volgen procedure. Als het defect worden bevestigd, dient het product te worden geretourneerd maar deplaats van aankoop (of een andere locatie die worden opgegeven door Technical Support).

Binnen het gestelde van deze garantie worden het defecte product van de koper gerepareerd of verrangen, zulks ter beordeling van Technical Support. Indien het Thrustmaster-product tijdens de garantieperiode is onderworpen aan een dergelijk herstel, worden elkeperiode van ten minste zeven (7)ragen waarin het product Niet in gebruik is, opgeteld bij de resterende garantieperiode (dezeperiode loopt vanaf de datum van verzoek van de consument voor interventie of vanaf de datum waarop het product in kwestie beschikbaar is gesteld voor herstel als de datum waarop het product ter beschikking worden gesteld voor herstel later is dan de datum van het verzoek om interventie). Indien toegestaan door van toepassing zijnde wetgeving, beperkt de volledige aansprakelijkheid van Guillemot en haar dochterondernemingen (inclusief de aansprakelijkheid voorervolgschade) zich tot het repareren of verrangen van het Thrustmaster-product. Indien toegstaan door van toepassing zijnde wetgeving, wijst Guillemot elke garantie af met betrekking tot verhandelhaarheid of geschiktheid voor enig doel.

Deze garantie is nicht van kracht: (1) indien het product aangepast, geopend of gewijzigd is, of beschadigd is ten gevolge van oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk, normale slijtage, of enige andere oorzaak die nicht gerelateerd is aan een materiaal- of fabricagebout (inclusief maar Niet beperkt tot het combinen van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig ander element网点 geleverd door Guillemot voor dit product); (2) als het product is gebruikt voor enig ander doel dan thuisgebruik, zoals maar net exclusief een professioneel of commercieel doel (bijvoorbeeld game rooms, training, wedstrijden); (3) indien u zich Niet houdt aan de instructies zoals verstrekt door Technical Support; (4) op software die onder een specifieke garantie valt; (5) op verbruiksartikelen (elementen die tijdens de levensduur van het product worden verrangen zoals bijvoorbeeld batterijen of pads van een headset of koptelefoon); (6) op accessoires (zoals bijvoorbeeld kabels, behuizingen, hoesjes, etuis, draagtassen of polsbandjes); (7) indien het product ward verkocht op een openbare veiling.

Deze garantie is nicht overdraagbaar.

De wettelijk rechten van de koper die inijken/haar land van toepassing zijn op de verkoop van consumptenproducten worden op generlei wijze door deze garantie beperkt.

Aanvullende garantiebepalingen

Gedurende de garantieperiode za Guillemot in principe nooit reserveonderdelen leveren onions dat Technical Support de enige partij is die bevoegd is een Thrustmaster-product te openen en/of te herstellen (met uitzondering van een herstelprocedure die de klant door Technical Support gesraagd worden ut te voeren met behulp van schriftelijk instructies - onions that procedure bijvoorbeeld eenvoudig is en het herstelproces Niet vertrouwelijk is - en door het verstrekken aan de consument van de benodigde onderdelen, indien van toepassing).

Gezien de innovatiecycli en omhaar knowhow en handelsgeheimen te beschemen, za Guillemot in
principe nooit een herstelbeschrijving of reserveonderdelen verstrekken voor een Thrustmaster-product
waarvan de garantieperiode is verstreten.

Aansprakelijkheid

Indien toegestaan door van toepassing zijnde wetgeving, wijzen Guillemot Corporation S.A. (hierna te noemen "Guillemot") en haar dochterondernemingen alle aansprakelijkheid af voor enige schadeveroorzaakt door een van de volgende oorzaken: (1) indien het product aangepast, geopend of gewijzigd is; (2) de montage-instructies Niet zich opgevolgd; (3) oneigenlijk of onvoorzichtig gebruik, verwaarlozing, een ongeluk (bijvoorbeeld stoten); (4) normale slijtage; (5) het gebruik van het product voor enig ander doel dan thuisgebruik, zoals maar Niet exclusief een professioneel of commercieel doel (bijvoorbeeld game-rooms, training, wedstrijden). Indien toegestaan onder van toepassing zijnde wetgeving, wijzen Guillemot enaar dochterondernemingen alle aansprakelijkheid af voor enige schade aan dit product Niet gerelateerd aan een materiaal- of fabricagebout (inclusief maar nicht beperkt tot enige schade direct of indirectveroorzaakt door enige software, of door het combinen van het Thrustmaster-product met enig ongeschikt element waaronder in het bijzonder voedingsadapters, oplaadbare batterijen, opladers of enig onder element Niet geleverd door Guillemot voor dit product).

COPYRIGHT

© 2021 Guillemot Corporation S.A.. Alle rechten voorbehonden. Thrustmaster® is een geregisteerd handelsmerk van Guillemot Corporation S.A. PlayStation® is een geregisteerd handelsmerk van Sony Interactive Entertainment, Inc. Windows® is een geregisteerd handelsmerk van Microsoft Corporation in de Verenigde Staten en/of andere landen. Sparco is een geregisteerd handelsmerk van Sparco S.p.A.. Alle andere handelsmerken zijn het eigendom van hun respectieve eigenaren. Afbeeldingen zich Niet bindend. Inhoud, ontwerp en specificaties kutnen zonder kennisgeving vooraf worden gewijzigd en kutten per land verschillen. Geproduc eerid in China.

AANBEVELINGEN VOOR DE BESCHERMING VAN HET MILIEU

In de Europese Unie: Gooi dit product na het einde van de levensduur Niet weg met het normale afval, maar breng het waar het door uw gemeente aangewezen inzamelpunt voor elektrische en/of computerapparatuur.

Ter herinnering is hiertoe op het product, de gebruikshandleiding of de verpakking een symbol aangebracht.

De meeste materialen können worden gerecycled. Door recycling en andere methoden voor verantwoorde verwerking van afgedankte elektrische en elektronische apparaten kunt u een belangrijke bijdrage leveren aan de bescherming van het milieu.

Neem contact op met uw gemeente voor informatie over een inzamelpunt bij u in de buurt.

In alle andere landen: houd u aan deplaatselijk milieuuwetgeving voor elektrische en elektronische apparaten.

Bewaar deze informatie. De kleuren en decoraties können variieren.

Plastic bevestigingen en hechtmaterialen moeten van het product worden verwijderd voordat het worden gebruikt.

*Alleen van toepassing in de EU, het VK en Turkije
