KULLANIM KILAVUZU TSS Handbrake+ Sparco Mod THRUSTMASTER

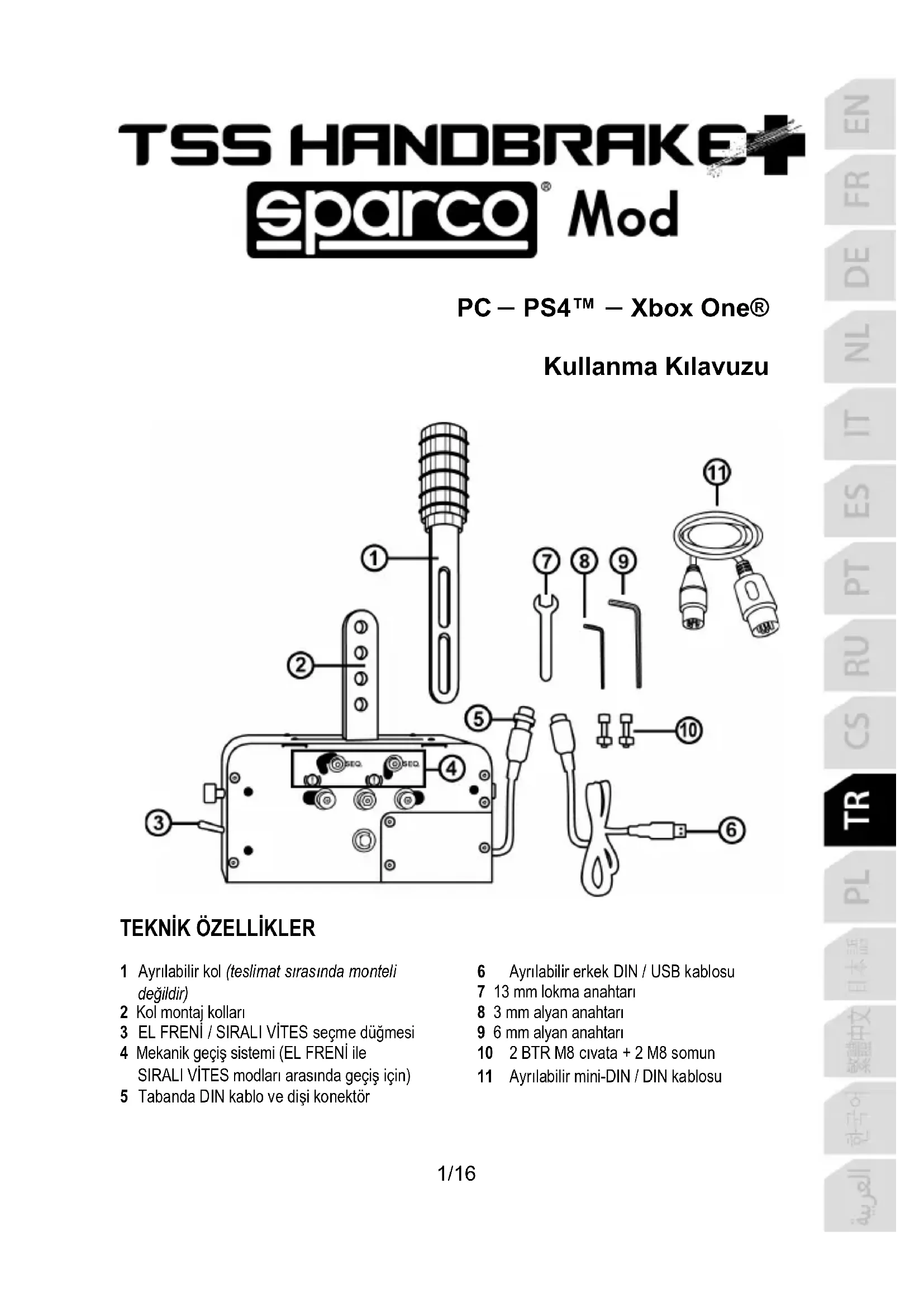

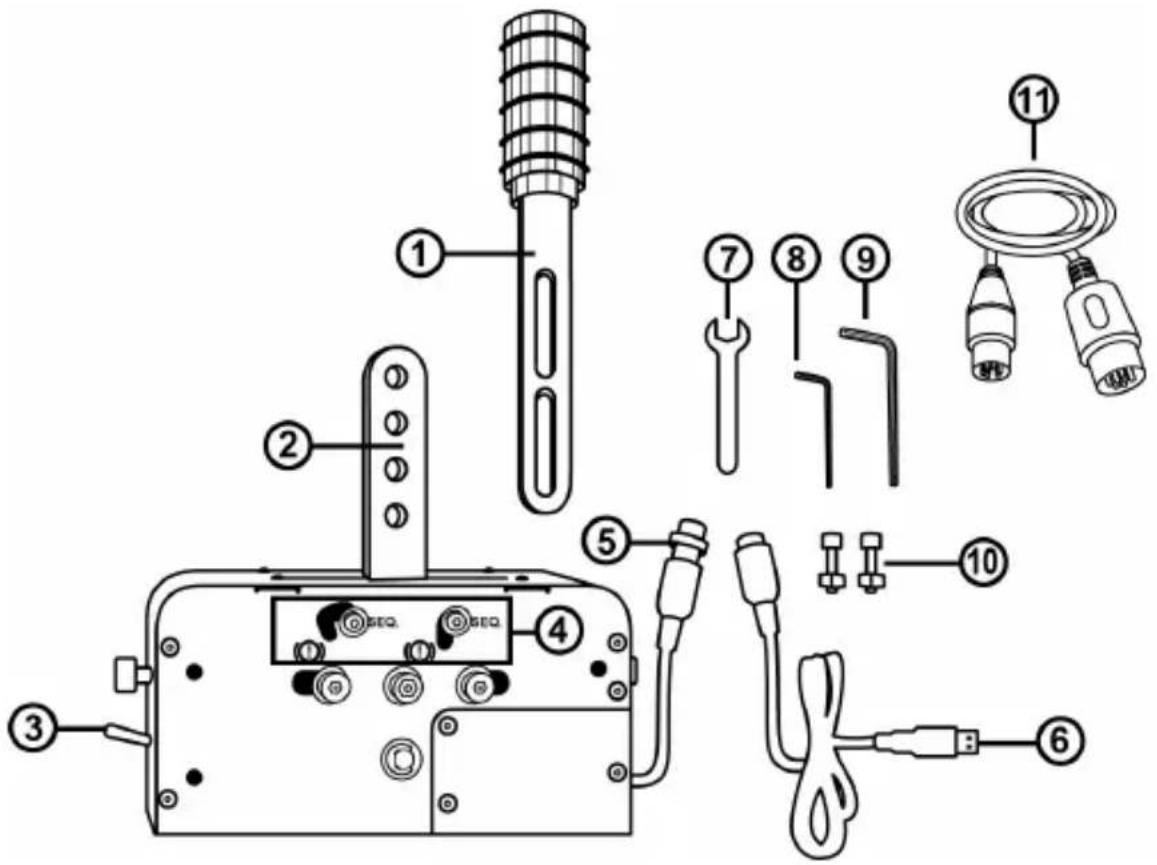

1 Ayrılabilir kol (teslimat sırasında monteli değildir) 2 Kol montaj kolları 3 EL FRENİ / SIRALI VİTES seçme düğmesi 4 Mekanik geçiş sistemi (EL FRENİ ile SIRALI VİTES modları arasında geçiş için) 5 Tabanda DIN kablo ve dişi konektör 6 Ayrılabilir erkek DIN / USB kablosu 7 13 mm lokma anahtarı 8 3 mm alyan anahtarı 9 6 mm alyan anahtarı 10 2 BTR M8 cıvata + 2 M8 somun 11 Ayrılabilir mini-DIN / DIN kablosu2/16 UYARI Bu ürünü kullanmadan önce bu kılavuzu mutlaka baştan sona dikkatlice okuyun. Bu kılavuzu ileride başvuru kaynağı olarak kullanmak üzere saklayın. Uyarı - Elektrik çarpması

• Bu ürünü kuru bir yerde saklayın ve toza veya güneş ışığına maruz bırakmayın.

• Konektörlerin takma yönüne dikkat edin.

• Konektörleri ve kabloları bükmeyin ve çekmeyin.

• Ürünün veya konektörünün üzerine sıvı dökmeyin.

• Ürünü kısa devre yapmayın.

• Bu ürünü parçalarına ayırmayın (bu kılavuzda anlatılan olası ayarlamalar hariç), ürünü yakmaya çalışmayın ve ürünü yüksek sıcaklıklara maruz bırakmayın. Uyarı - Tekrarlayan hareketler nedeniyle yaralanma Vites veya el freni kullanımı kas ve eklem ağrılarına neden olabilir. Her türlü sorunu önlemek için:

• Uzun sürelerle oynamaktan kaçının.

• Her oyun saatinin ardından 10 ila 15 dakika ara verin.

• Ellerinizde, bileklerinizde veya kollarınızda yorgunluk veya ağrı hissederseniz oynamayı kesin ve yeniden oynamaya başlamadan önce birkaç saat dinlenin.

• Yeniden oynamaya başladığınızda yukarıda anlatılan belirtiler veya ağrılar tekrar ederse oynamayı kesin ve bir doktora başvurun.

• TSS HANDBRAKE tabanının, bu kılavuzda bulunan talimatlarda anlatıldığı gibi düzgün monte edildiğini kontrol edin. Uyarı - Vites tablası açıklıklarında sıkışma riski

• Çocukların ulaşabileceği yerlerden uzak tutun.

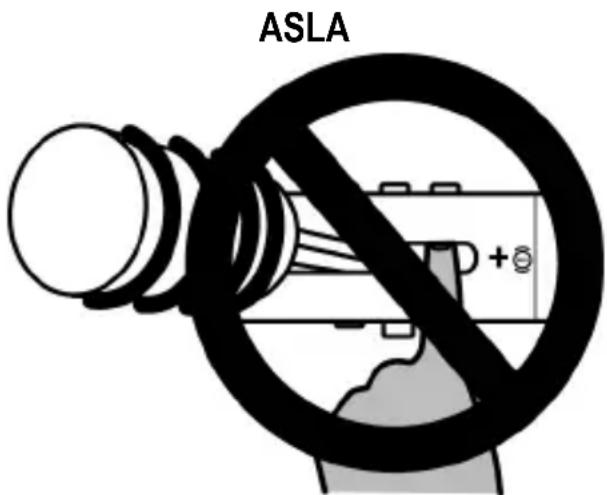

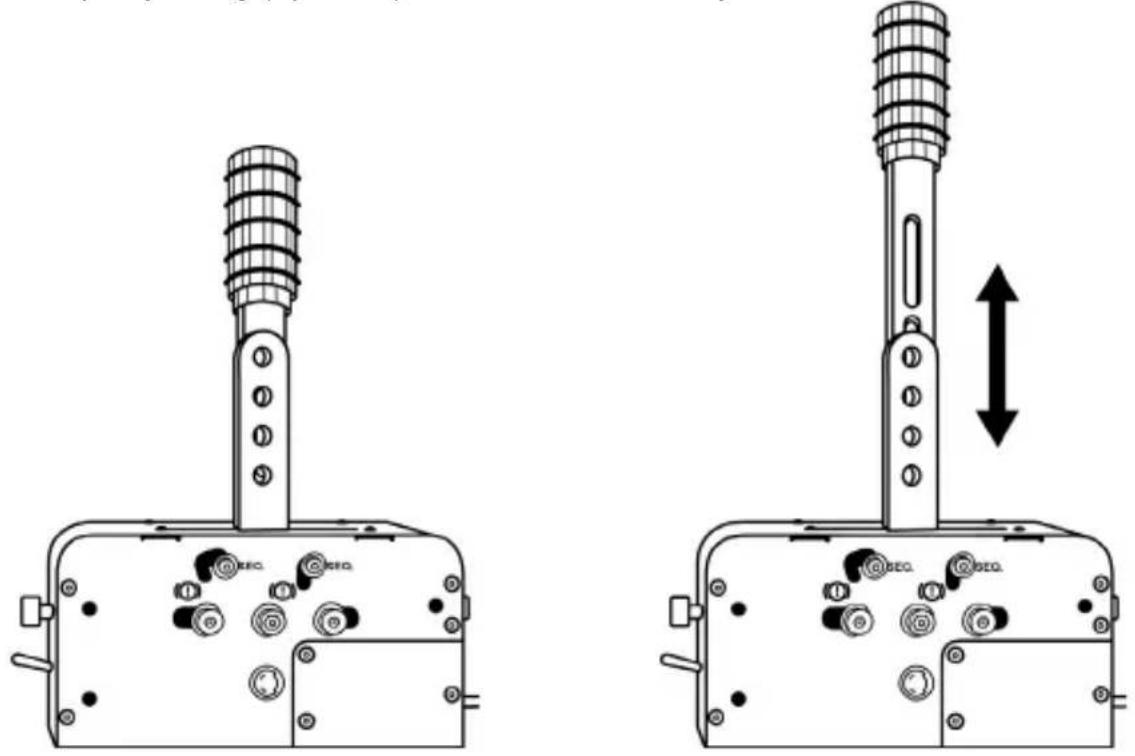

• Oyun oynarken parmaklarınızı (veya vücudunuzun diğer uzuvlarını) TSS HANDBRAKE vites tablalarının açıklıklarına asla koymayın. ASLA3/16 AYRILABİLİR KOLUN (1) MONTAJ KOLLARINA (2) TAKILMASI

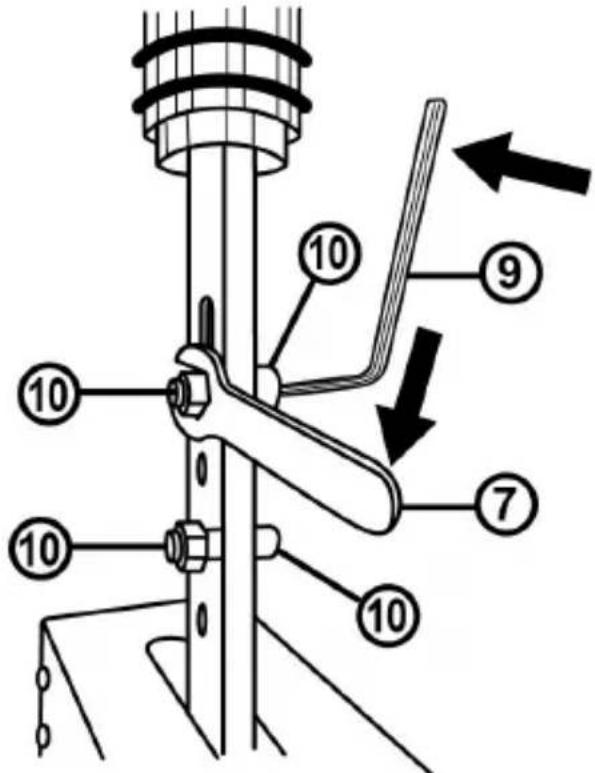

1. Ayrılabilir kolu (1) montaj kollarının (2) arasına sürün.

2. Kolu istenen yüksekliğe ayarlayın.

Kolun toplam yüksekliği (topuz dahil) 21 cm ile 30 cm arasında ayarlanabilir.

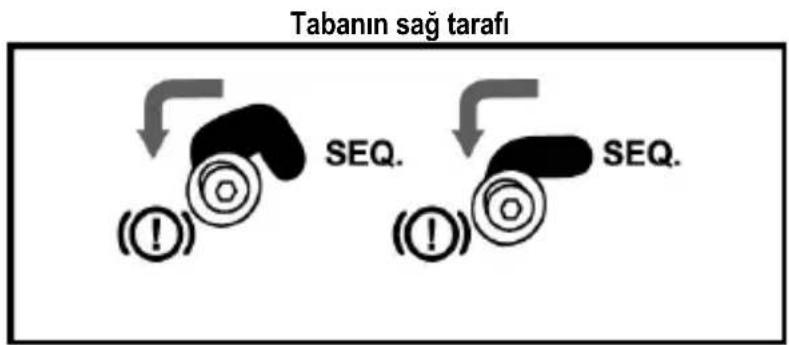

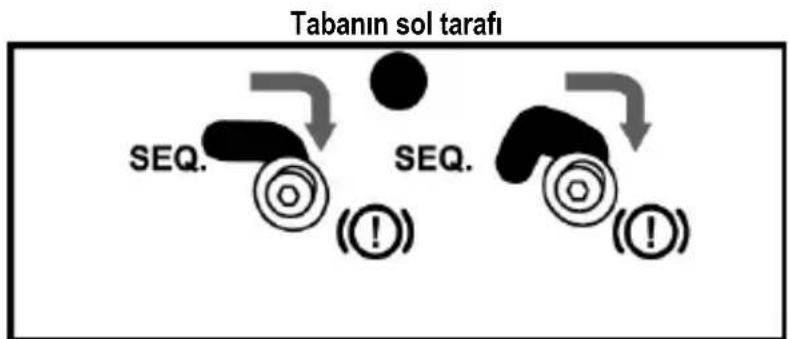

Cihaz ambalajından çıkarıldığında TSS HANDBRAKE, EL FRENİ moduna ayarlı durumdadır.

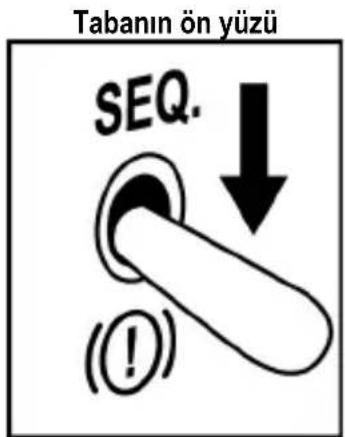

1. EL FRENİ / VİTES seçme düğmesi (3) EL FRENİ modu konumuna indirilir.

2. EL FRENİ modu ile SIRALI VİTES modu arasında geçiş yapmanızı sağlayan mekanik sistem (4)

EL FRENİ konumuna önceden ayarlanmıştır. Tabanın sol tarafı

Tabanın sağ tarafı5/16

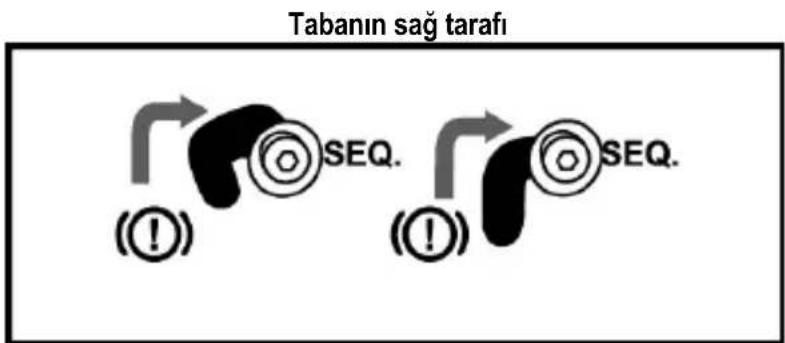

SIRALI VİTES MODUNUN AYARLANMASI

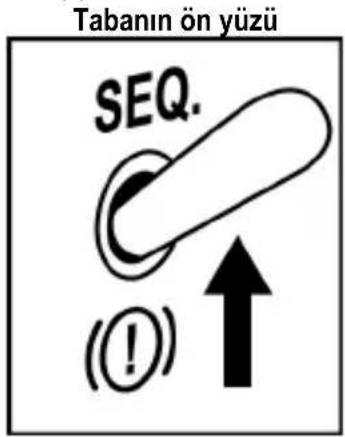

1. EL FRENİ / VİTES seçme düğmesini (3) SIRALI VİTES modu konumuna kaldırın.

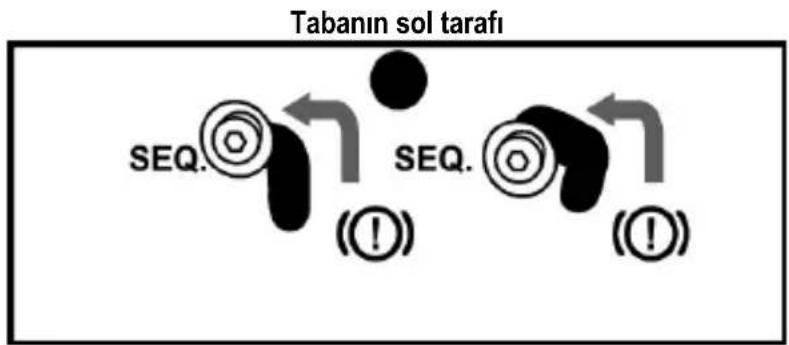

2. EL FRENİ modunu SIRALI VİTES moduna almak için (4), 3 mm alyan anahtarını (8) kullanarak

mekanik sistem vidalarını (tabanın her iki tarafında 2 cıvata) hafifçe gevşetin.

3. Bu 4 vidayı (tabanın her iki tarafında 2 cıvata) SEQ konumuna alın.

4. Bu 4 vidanın (tabanın her iki tarafında 2 adet) kusursuz şekilde yeniden konumlandırıldığını

kontrol ederek 3 mm alyan anahtarla (8) sıkın.6/16

TSS HANDBRAKE'İN MONTE EDİLMESİ

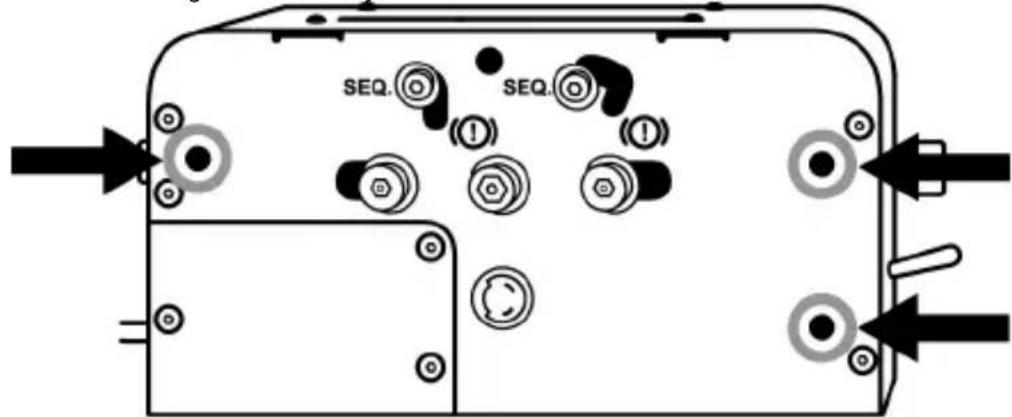

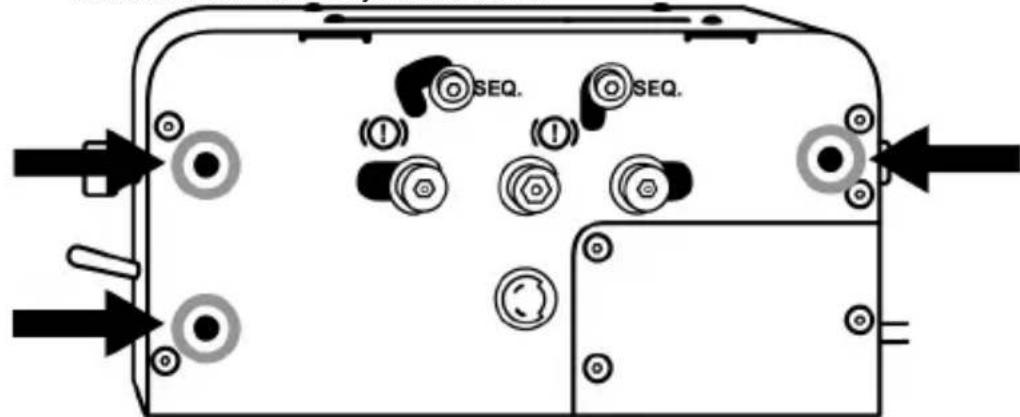

TSS HANDBRAKE, çeşitli uyumlu platformlara (ayrı olarak satılır) cihazın her iki tarafında ve tabanının altında bulunan M6 dişli delikler kullanılarak monte edilebilir:

• Tabanın sol tarafında 3 dişli delik bulunur.

• Tabanın sağ tarafında 3 dişli delik bulunur.

• Tabanın altında 8 dişli delik bulunur.

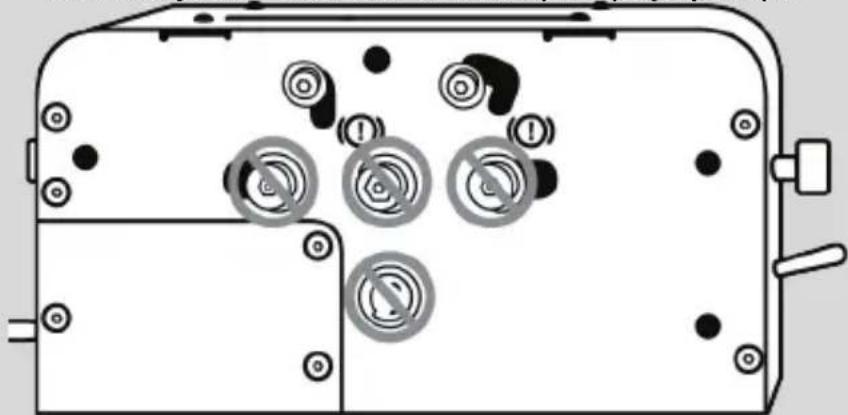

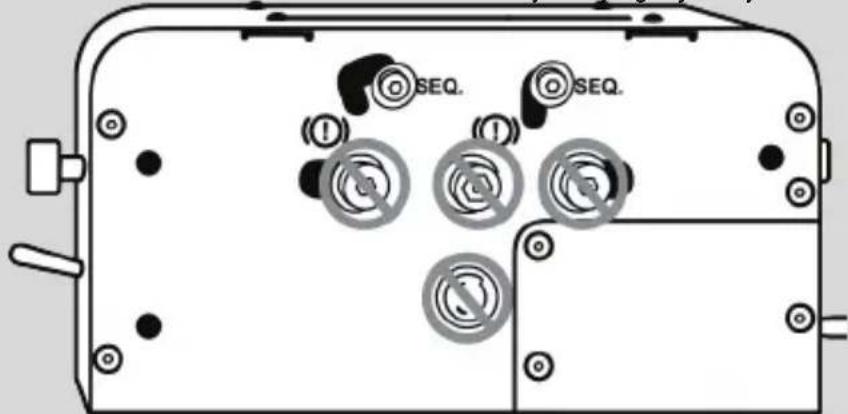

TSS HANDBRAKE kokpit montaj şablonu https://support.thrustmaster.com adresinde mevcuttur. Racing Wheels / TSS HANDBRAKE, ardından Template - Cockpit Setup'ı seçin.7/16 BU VİDALARI GEVŞETMEYİN VEYA SIKMAYIN EL FRENİ modu ile SIRALI VİTES modu arasında geçiş için kullanılan mekanik sistem (4) ile ilgili vidalar dışında TSS HANDBRAKE tabanında bulunan hiçbir vidayı asla sıkmayın veya gevşetmeyin. Tabanın sol tarafı = Bu vidaları asla sıkmayın veya gevşetmeyin:

Tabanın sağ tarafı = Bu vidaları asla sıkmayın veya gevşetmeyin:

Tabanın ön ve arka tarafları = Bu vidaları asla sıkmayın veya gevşetmeyin:8/16

PC İÇİN KURULUM TALİMATLARI

1. PC sürücülerini indirmek için https://support.thrustmaster.com

adresine gidin. Racing Wheels / TSS HANDBRAKE, ardından Drivers'ı seçin.

2. İndirme tamamlandığında kurulum programını çalıştırın ve ekranda gösterilen talimatları izleyin.

3. Kurulum programı tarafından yapılması istendiğinde, TSS HANDBRAKE'i bilgisayarınızın USB

portlarında birine, ayrılabilir erkek DIN / USB kablosunu (6) kullanarak bağlayın ve sürücüyü yüklemeyi tamamlayın.

4. Yükleme tamamlandığında Finish (Bitti) düğmesine tıklayın ve bilgisayarınızı yeniden başlatın.

5. Başlat / Tüm Programlar / Thrustmaster / TH8 Shifter / Control Panel'i seçerek Oyun Kumandaları

penceresini açın. Oyun Kumandaları penceresi, TSS HANDBRAKE Sparco® Mod adını Tamam durumunda gösterir.

6. Windows Denetim Masasında TSS HANDBRAKE'i görmek için Özellikler'e tıklayın:9/16

PC'de TSS HANDBRAKE, ayrılabilir DIN / USB kablosu (6) kullanılarak bir USB portuna bağlandığında TSS HANDBRAKE şunlarla uyumludur: - EL FRENİ moduyla [Kademeli] ve SIRALI VİTES moduyla [+/-]; - çoklu-USB, ayrı el frenleri ve vitesleri destekleyen tüm oyunlarla; - piyasadaki tüm yarış direksiyonlarıyla.

PC'de TSS HANDBRAKE, ayrılabilir DIN / USB kablosu (11) kullanılarak uyumlu bir Thrustmaster yarış direksiyonu tabanının arkasına bağlandığında TSS HANDBRAKE şunlarla uyumludur: - sadece SIRALI VİTES moduyla [+/-]; - tüm oyunlarla (TSS HANDBRAKE, yarış direksiyonunun UP ve DOWN direksiyondan kumandalı vitesleriyle birleştirildiğinden); - sadece uyumlu Thrustmaster yarış direksiyonu tabanlarıyla (TS-PC Racer, T-GT, T300, TS-XW Racer ve TX). ÖNEMLİ: TSS HANDBRAKE'i yarış direksiyonu tabanına bağlayabilmek için yarış direksiyonu tabanınızın (TS-PC Racer, T-GT, T300, TS-XW Racer ve TX) donanım yazılımını, https://support.thrustmaster.com/ adresinde mevcut en son sürümle güncellemeniz gerekmektedir.

PC için genel notlar:

• Oyununuzu başlatmadan önce Tamam'a tıklayarak Oyun Kumandaları penceresini daima tamamen kapatmayı unutmayın.

• TSS HANDBRAKE'in donanım yazılımı sürümü, Kontrol Panelinin sekmelerinde sağ üst kısımda gösterilir.

• USB bağlantısı kullanmayı seçerseniz yarış direksiyonunuzu ve TSS HANDBRAKE'i doğrudan bilgisayarınızın USB 2.0 (USB 3.0 değil) portlarına, hub kullanmadan bağlamanız önerilir.

• Bazı oyunlar 2 adet TSS HANDBRAKE cihazını aynı anda kullanmanıza izin verir:

PS4™ ve Xbox One®'da TSS HANDBRAKE, aşağıdaki yarış direksiyonu tabanlarıyla uyumludur:

• PS4™'te Thrustmaster T-GT ve T300

• Xbox One®'da Thrustmaster TS-XW Racer ve TX ÖNEMLİ: PS4™ ve Xbox One®'da TSS HANDBRAKE'den optimum performans almak için yarış direksiyonu tabanınızın (T-GT, T300, TS-XW Racer veya TX) donanım yazılımını, https://support.thrustmaster.com/ adresinde mevcut en son sürümle güncellemeniz gerekmektedir. Kurulum:

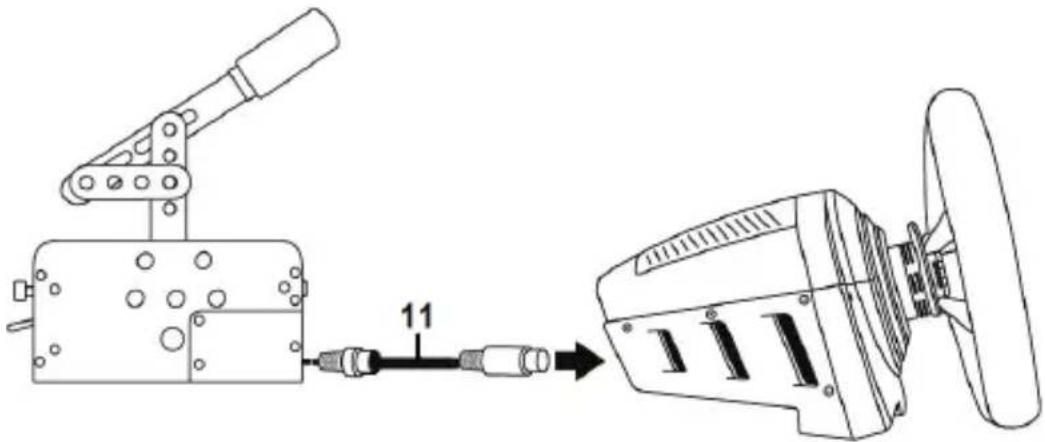

1. Ayrılabilir mini-DIN / DIN kablosunu (11) kullanarak TSS HANDBRAKE'i doğrudan yarış

direksiyonunuzun tabanının arka kısmında bulunan dişi mini-DIN portuna bağlayın.

2. Yarış direksiyonunuzu konsola bağlayın.

ARTIK OYNAMAYA HAZIRSINIZ! PS4™ ve Xbox One® için genel notlar: - Ayrılabilir erkek DIN / USB kablosunu (6) PS4™ ve Xbox One®'da asla kullanmayın ve bağlamayın. TSS HANDBRAKE daima uyumlu bir Thrustmaster yarış direksiyonu tabanına bağlanmalı ve konsola bağlanmamalıdır. - TSS HANDBRAKE uyumlu bir Thrustmaster yarış direksiyonu tabanına bağlandığında: - Yarış direksiyonunun UP ve DOWN direksiyondan kumandalı vitesleriyle birleştirildiğinden SIRALI VİTES modu [+/-] tüm oyunlarda çalışır. - EL FRENİ modu [Kademeli], el freni işlevini destekleyen tüm oyunlarda çalışır*.

• El frenleriyle uyumlu PS4™ ve Xbox One® oyunları için bkz. https://support.thrustmaster.com/. Racing Wheels (Yarış Direksiyonları) kısmında, TM SIM HUB veya TSS Handbrake Sparco® Mod'u seçin.11/16 KULLANILAN PLATFORMA GÖRE TSS HANDBRAKE BAĞLANTI ÖZETİ

TSS HANDBRAKE bağlantısı

(EL FRENİ modu ve SIRALI VİTES modu) PC'ye, ayrılabilir erkek DIN / USB kablosu (6) kullanılarak. Piyasadaki tüm yarış direksiyonlarıyla uyumludur.

(sadece SIRALI VİTES modu) Uyumlu Thrustmaster yarış direksiyonu tabanının arkasına, ayrılabilir mini-DIN / DIN kablosu (11) kullanılarak. PS4™ (EL FRENİ modu ve SIRALI VİTES modu) Uyumlu Thrustmaster yarış direksiyonu tabanının arkasına, ayrılabilir mini-DIN / DIN kablosu (11) kullanılarak. XBOX ONE® (EL FRENİ modu ve SIRALI VİTES modu) Uyumlu Thrustmaster yarış direksiyonu tabanının arkasına, ayrılabilir mini-DIN / DIN kablosu (11) kullanılarak.

TSS HANDBRAKE'in tabanında bulunan donanım yazılımı güncellenebilir (yani ürün geliştirmeleri içeren daha yeni sürümlere yükseltilebilir). TSS HANDBRAKE'in donanım yazılımı sürümünü görmek ve gerekirse güncellemek için: bilgisayarda https://support.thrustmaster.com adresine gidin, Racing wheels / TSS HANDBRAKE'i ardından Firmware'i seçin ve talimatlar ile indirme ve yükleme prosedürünü izleyin.12/16

GELİŞMİŞ KALİBRASYON YAZILIMI

TSS HANDBRAKE'in kalibrasyon işlemi otomatiktir. Bilgisayar için gelişmiş bir kalibrasyon yazılımı uygulaması ayrıca https://support.thrustmaster.com adresinde mevcuttur: Racing Wheels / TSS HANDBRAKE, ardından Software'i seçin. Bu yazılım şunları ayarlamanızı sağlar:

• EL FRENİ modunda analog hareket aralığı;

• SIRALI VİTES modunda analog hareket aralığı. Ayarlar yapıldıktan sonra anında TSS HANDBRAKE'in dahili belleğine kaydedilir ve bu nedenle PC, PS4™ veya Xbox One®'da tüm oyunlarınızda etkili olur. İPUÇLARI (bu kılavuzda yer almayan) Çeşitli ipuçları için https://support.thrustmaster.com web sitesine giderek; Racing Wheels / TSS HANDBRAKE'i seçin.13/16 EKOSİSTEM TSS HANDBRAKE ayrı olarak satılan başka aksesuarlar ile de uyumludur:

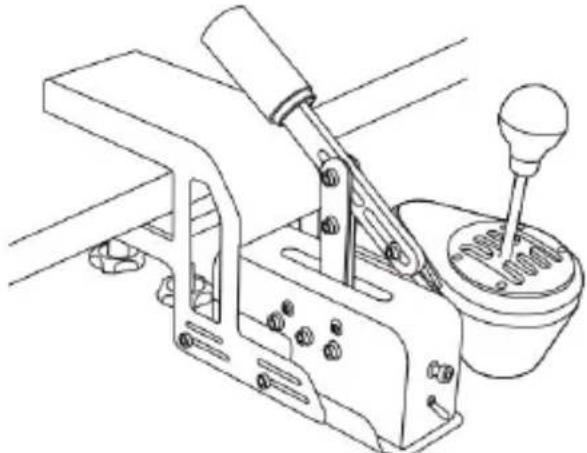

• TM RACING CLAMP: Oyuncuların TSS Handbrake ve TH8A viteslerini, kokpite ihtiyaç kalmadan doğrudan masa veya sıraya güvenli bir şekilde bağlamalarına olanak sağlayan sağlam bir destek dirseği.

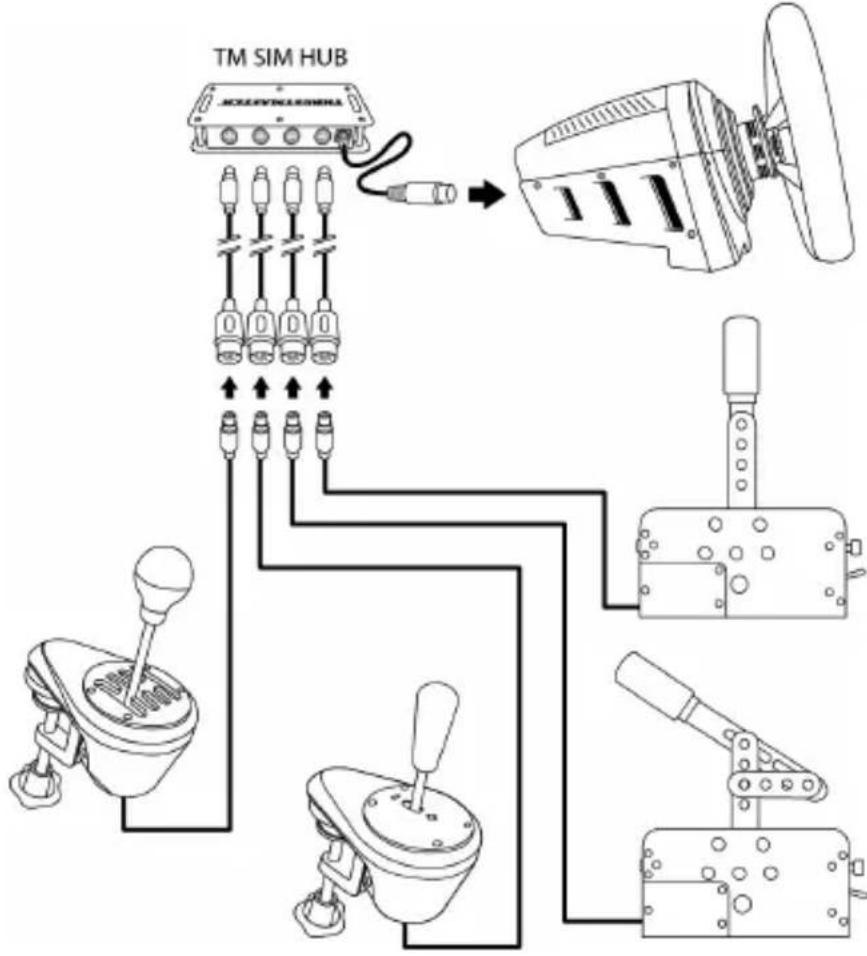

• TM SIM HUB: Kullanıcıların uyumlu Thrustmaster yarış direksiyonu tabanlarının arka kısmında bulunan mini-DIN konektöre dörde kadar aksesuarı eş zamanlı olarak bağlamalarına olanak tanıyan bir bağlantı göbeği.14/16 TÜKETİCİ GARANTİ BİLGİSİ İşbu Thrustmaster ürünü, malzeme ve işçilik hatalarına karşı, müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelen garanti süresince dünya çapında tescil edilmiş merkezi Place du Granier, B.P. 97143, 35571 Chantepie, Fransa’da bulunan Guillemot Corporation S.A. (bundan sonra “Guillemot” olarak ifade edilecektir) garantisi altındadır. Avrupa Birliği ülkelerinde bu süre, Thrustmaster ürününün tesliminden itibaren iki (2) seneye karşılık gelir. Diğer ülkelerde garanti süresi, Thrustmaster ürünü ile ilgili olarak, Thrustmaster ürününün satın alındığı tarihte müşterinin ikamet ettiği ülkede geçerli yasalara uygun şekilde, müşterinin kusurlu ürünün ücretinin iade edilmesi veya değiştirilmesi talebinde bulunabileceği süreye karşılık gelir (İlgili ülkede bu tür bir düzenleme mevcut değilse garanti süresi Thrustmaster ürününün satın alındığı asıl tarihten itibaren bir (1) yıl olacaktır). Garanti süresi içinde üründe hata veya kusur tespit edilmesi durumunda derhal izlenecek yöntem ile ilgili size bilgi verecek olan Teknik Destek servisimize başvurun. Hata veya kusur onaylanırsa ürünün satın alındığı yere (ya da Teknik Destek servisi tarafından belirtilen yere) iade edilmesi gerekmektedir. İşbu garanti kapsamında müşterinin kusurlu ürünü, Teknik Destek servisinin inisiyatifine bağlı olarak, değiştirilecek veya çalışır hale getirilecektir. Garanti süresince Thrustmaster ürününün onarım işlemine tabi tutulması durumunda, ürünün kullanım dışı olduğu en az yedi (7) günlük tüm süreler kalan garanti süresine eklenecektir (bu süre, ürünün onarılması için hazır bulundurulduğu tarih müdahale edilmesi için talepte bulunduğu tarihi takip ediyor ise müşterinin müdahale edilmesi için talepte bulunduğu tarihten veya bahse konu ürünün onarılması için hazır bulundurulduğu tarihten başlar). Yürürlükte olan yasaların izin verdiği durumlarda, Guillemot ve bağlılarının tüm sorumluluğu (dolaylı hasarlar da dahil olmak üzere) Thrustmaster ürününün çalışır hale getirilmesi veya değiştirilmesi ile sınırlıdır. Yürürlükte olan yasaların izin vermesi halinde Guillemot, ticarete elverişlilik veya belirli bir amaca uygunluk ile ilgili tüm garantileri reddeder. İşbu garanti aşağıdaki durumlar için geçerli değildir: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde değişiklik yapılmışsa, uygunsuz veya kötü kullanım, ihmal, kaza, normal aşınma ya da malzeme veya üretim hatası ile ilgili olmayan nedenlerden dolayı hasar görmüşse (ancak bununla sınırlı kalmamak üzere, Thrustmaster ürününü herhangi uygun bir elemanla birleştirmek, buna dahil olarak özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş tüm diğer elemanlar); (2) ürün, evde kullanım dışında, profesyonel veya ticari maksatlı olanlar da dahil olmak üzere (örneğin oyun salonları, eğitim, yarışlar) başka maksatlarla kullanılmışsa; (3) Teknik Destek servisi tarafından sağlanan talimatlara uyulmamışsa; (4) yazılım için, işbu garanti geçerli değildir, söz konusu yazılım için sağlanan özel garanti hükümlerine tabidir; (5) sarf malzemeleri için (ürünün kullanım süresi içinde değiştirilecek elemanlar: örneğin; tek kullanımlık piller, kulaklık yastıkları); (6) aksesuarlar için (örneğin; kablolar, kılıflar, cepler, çantalar, bileklikler); (7) ürün açık artırma ile satılmışsa. Bu garanti devrolunamaz. Tüketim mallarının tüketicinin ülkesinde satışına ilişkin tüketicinin yasal hakları işbu garantiden etkilenmemektedir.15/16 Ek garanti hükümleri Garanti süresince, tüm Thrustmaster ürünlerini açmaya ve/veya onarmaya yetkili tek taraf Teknik Destek Servisi olduğundan prensip olarak Guillemot tarafından hiçbir yedek parça sağlanmayacaktır (Uygulanabilir olması durumunda yazılı talimatlarla ve müşteriye gerekli yedek parça(lar) sağlanarak Teknik Destek Servisinin müşteri tarafından yapılmasını isteyebileceği tüm onarım prosedürleri hariç – örneğin onarım işleminin basit olmasından ve gizlilik içermemesinden dolayı). İnovasyon döngülerini dikkate almak ve bilgi birikimi ile ticari sırlarını korumak için Guillemot, prensip olarak garanti süresi dolmuş hiç bir Thrustmaster ürünü için onarım bilgisi veya yedek parça sağlamayacaktır. Sorumluluk Yürürlükte olan yasaların izin vermesi halinde, Guillemot Corporation S.A. (bundan sonra “Guillemot” olarak ifade edilecektir) ve bağlıları aşağıdakilerin biri veya daha fazlasından kaynaklanan her türlü hasara karşı tüm sorumluluğu reddeder: (1) Ürün modifiye edilmişse, açılmışsa, üzerinde değişiklik yapılmışsa; (2) montaj talimatlarına uyulmamışsa; (3) uygunsuz veya kötü kullanım, ihmal, kaza (örneğin bir darbe); (4) normal aşınma; (5) ürünün, evde kullanım dışında, profesyonel veya ticari maksatlı olanlar da dahil olmak üzere (örneğin oyun salonları, eğitim, yarışlar) başka maksatlarla kullanılması. Yürürlükte olan yasaların izin vermesi halinde, Guillemot ve bağlıları ürünle ilgili malzeme veya üretim hatası ile ilgili olmayan her türlü hasara karşı tüm sorumluluğu reddeder (ancak bununla sınırlı kalmamak üzere, herhangi bir yazılımdan veya Thrustmaster ürününün herhangi bir uygun olmayan elemanla birleştirilmesinden doğrudan veya dolaylı olarak kaynaklanan tüm hasarlar, buna dahil olarak özellikle güç kaynakları, yeniden doldurulabilir piller, şarj cihazları veya bu ürün için Guillemot tarafından tedarik edilmemiş tüm diğer elemanlar).
