BRUKSANVISNING TSS Handbrake+ Sparco Mod THRUSTMASTER

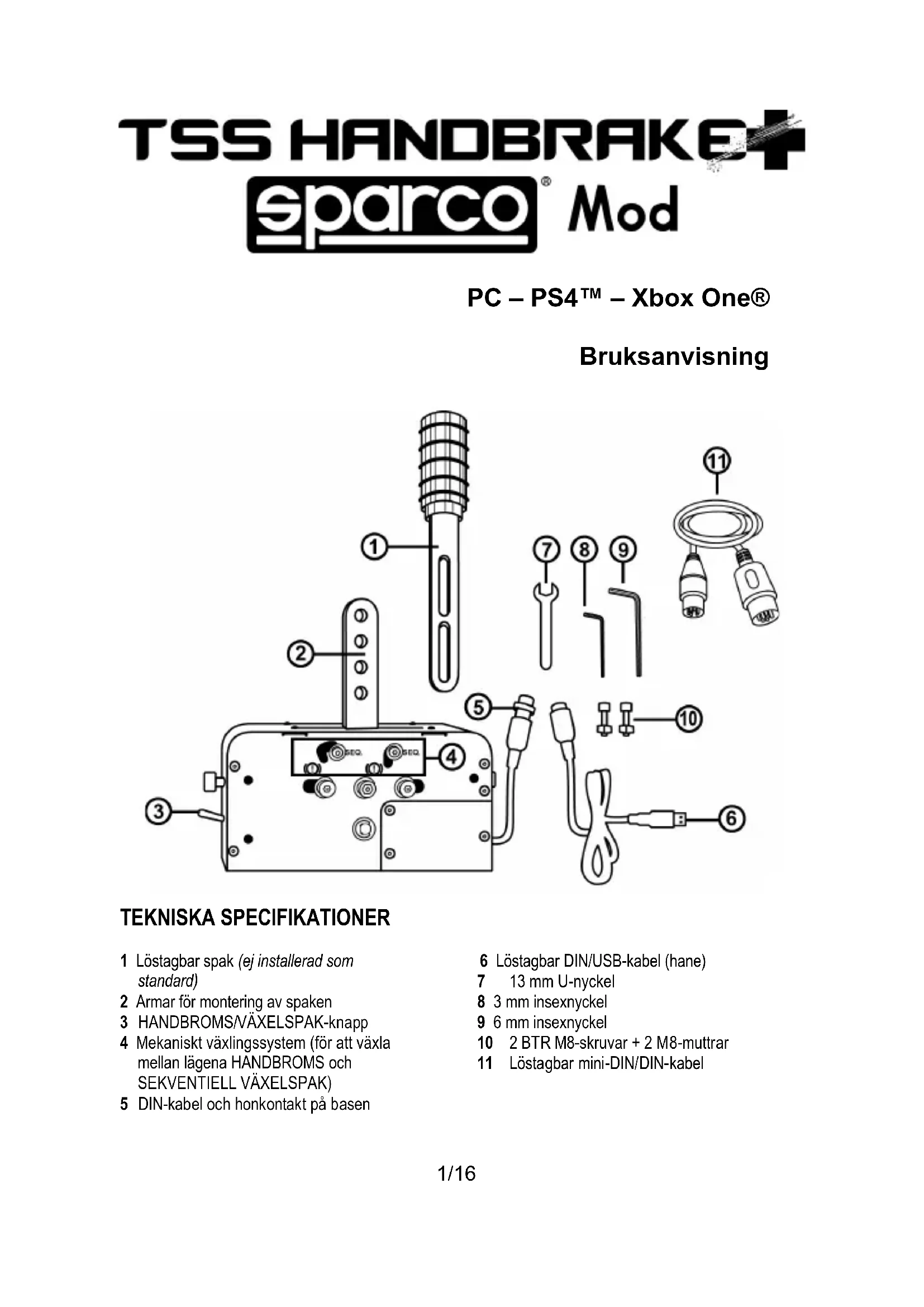

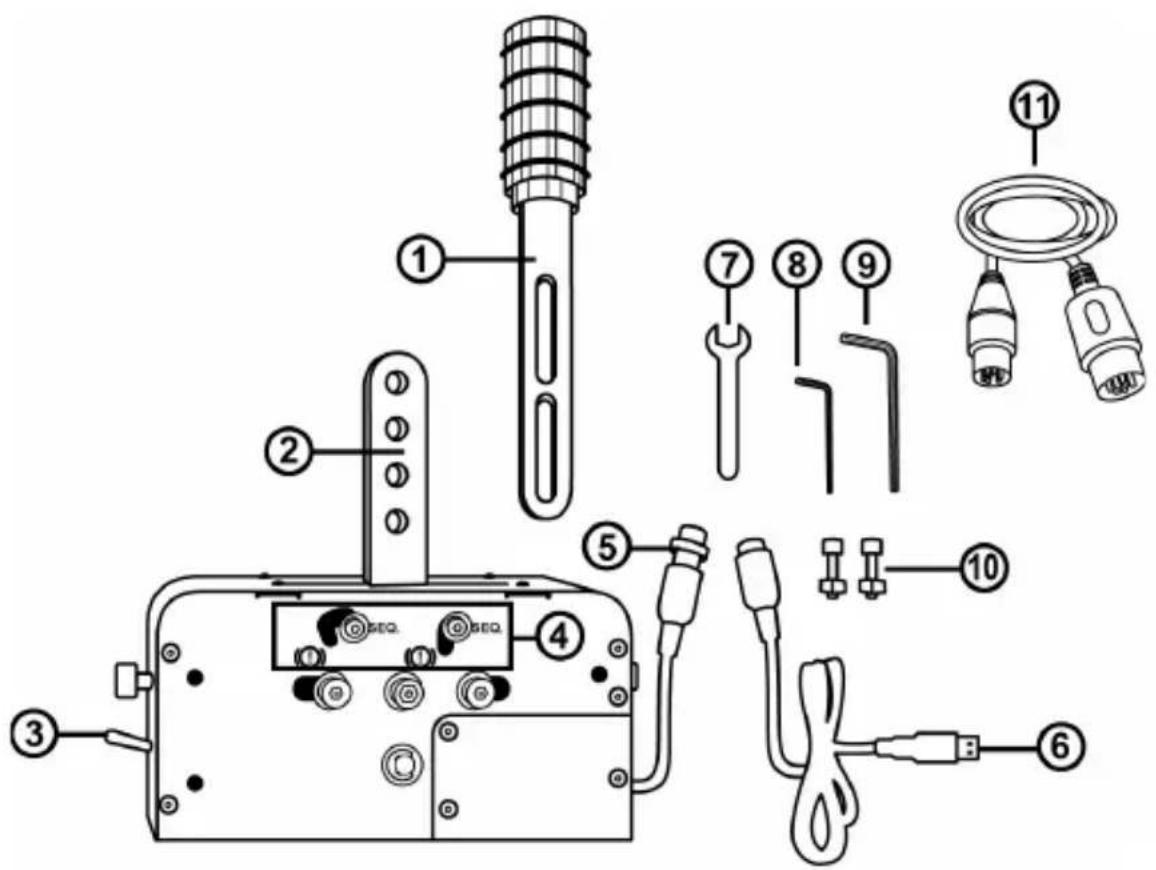

TEKNISKA SPECIFIKATIONER 1 Löstagbar spak (ej installerad som standard) 2 Armar för montering av spaken 3 HANDBROMS/VÄXELSPAK-knapp 4 Mekaniskt växlingssystem (för att växla mellan lägena HANDBROMS och SEKVENTIELL VÄXELSPAK) 5 DIN-kabel och honkontakt på basen 6 Löstagbar DIN/USB-kabel (hane) 7 13 mm U-nyckel 8 3 mm insexnyckel 9 6 mm insexnyckel 10 2 BTR M8-skruvar + 2 M8-muttrar 11 Löstagbar mini-DIN/DIN-kabel2/16 VARNING Läs igenom denna bruksanvisning noggrant innan du använder denna produkt. Behåll bruksanvisningen för framtida bruk. Varning – Elektriska stötar

• Förvara denna produkt på ett torrt ställe och utsätt det inte för damm eller solljus.

• Sätt i kontakter på rätt sätt.

• Vrid och dra inte i kontakter och kablar.

• Spill inte vätska på produkten eller dess kontakter.

• Kortslut inte produkten.

• Montera inte isär produkten (förutom de eventuella justeringar som beskrivs i denna bruksanvisning), försök inte bränna produkten och utsätt inte produkten för höga temperaturer. Varning – Skador på grund av upprepande rörelser Att använda en växelspak eller handbroms kan leda till muskel- och ledvärk. För att undvika problem:

• Undvik att spela under längre perioder.

• Ta 10-15 minuters paus efter varje timme av spelande.

• Om du känner smärta eller trötthet i händer, handleder eller armar, ska du sluta spela och vila i några timmar innan du spelar igen.

• Om dessa symtom eller smärtor som beskrivs ovan består när du fortsätter spela ska du sluta spela och kontakta din läkare.

• Verifiera att basen på TSS HANDBRAKE är korrekt monterad enligt beskrivningarna i denna bruksanvisning. Varning – Klämrisk vid växelplattans öppningar

• Håll utom räckhåll för barn.

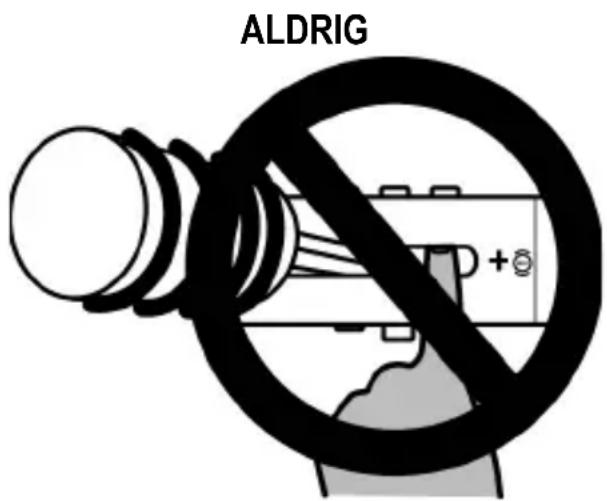

• När du spelar ett spel ska du aldrig ha dina fingrar (eller andra delar av din kropp) i öppningarna på växelplattorna på TSS HANDBRAKE. ALDRIG3/16 INSTALLERA DEN LÖSTAGBARA SPAKEN (1) PÅ MONTERINGSARMARNA (2)

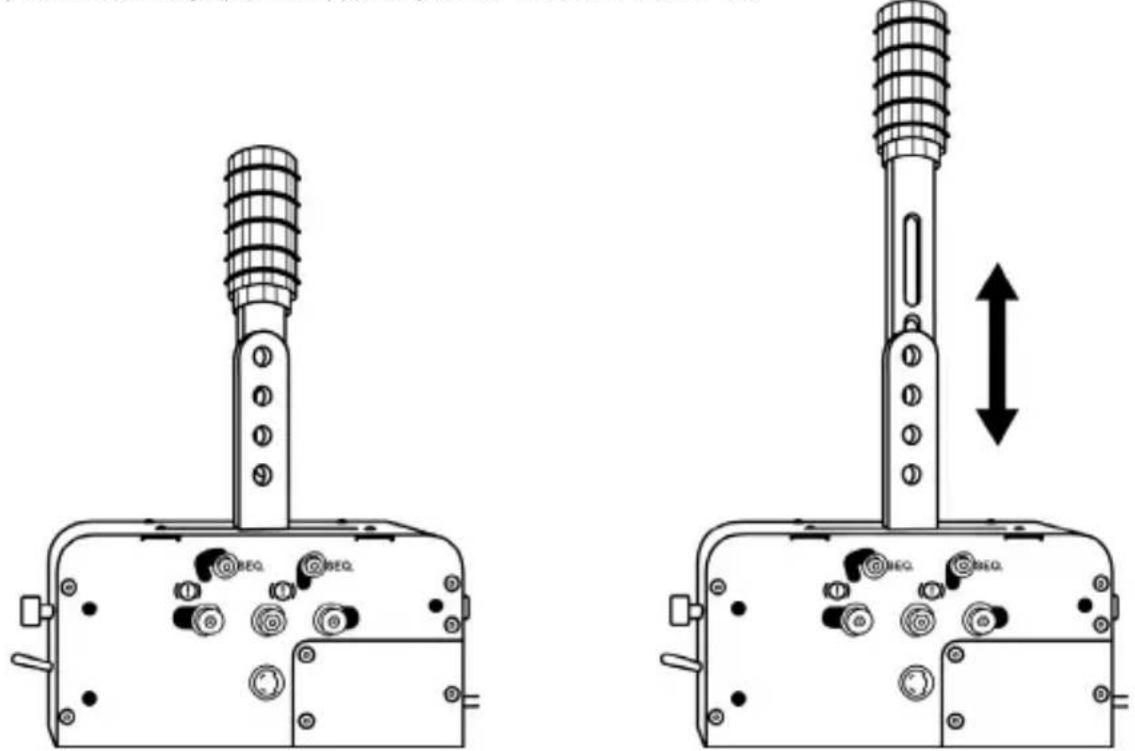

1. För in den löstagbara spaken (1) mellan monteringsarmarna (2).

2. Justera spaken till önskad höjd.

Spakens totala höjd (med knopp) kan justeras mellan 21 och 30 cm.

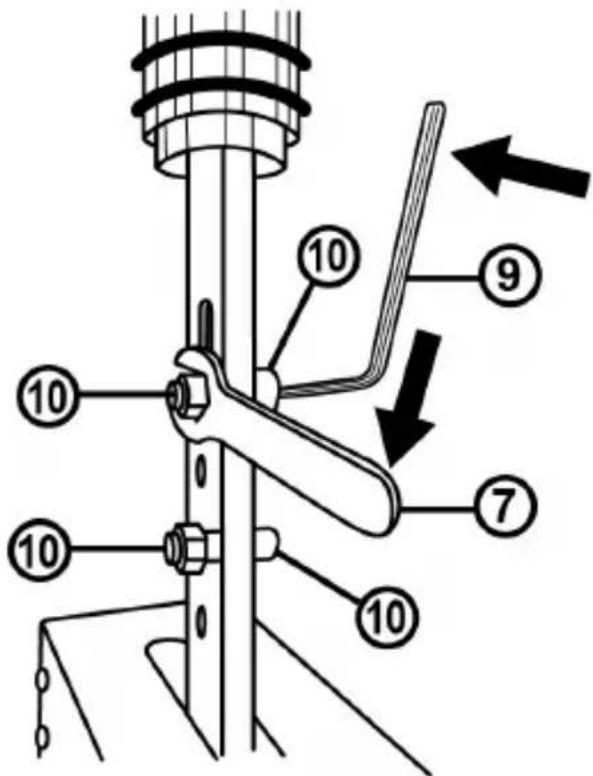

3. Sätt fast spaken på monteringsarmarna med hjälp av två BTR M8-skruvar (10), två M8-muttrar (10)

och 6 mm insexnyckeln (9).4/16

KONFIGURERA HANDBROMSLÄGET

Som standard (när du öppnar förpackningen) är TSS HANDBRAKE konfigurerad i HANDBROMS- läget.

1. HANDBROMS/VÄXELSPAK-knappen (3) är nedfälld i HANDBROMS-läget.

2. Det mekaniska system som låter dig växla från HANDBROMS till SEKVENTIELL VÄXELSPAK

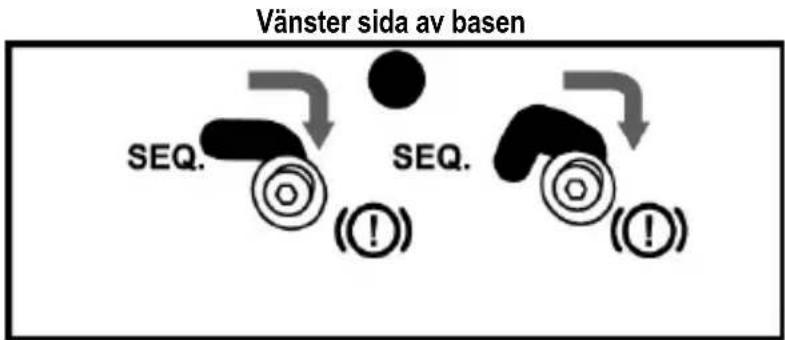

(4) är förinställd i HANDBROMS-läget. Vänster sida av basen

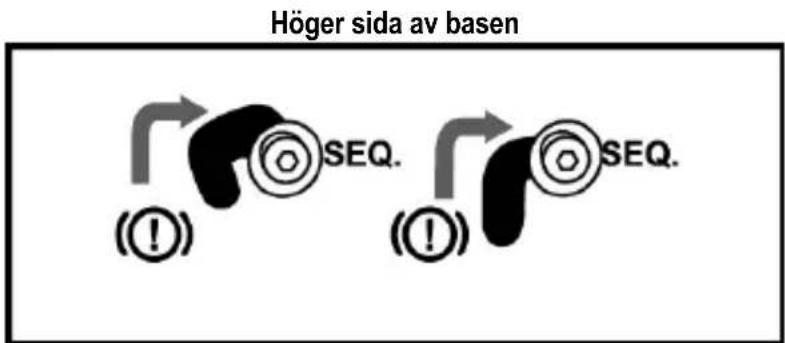

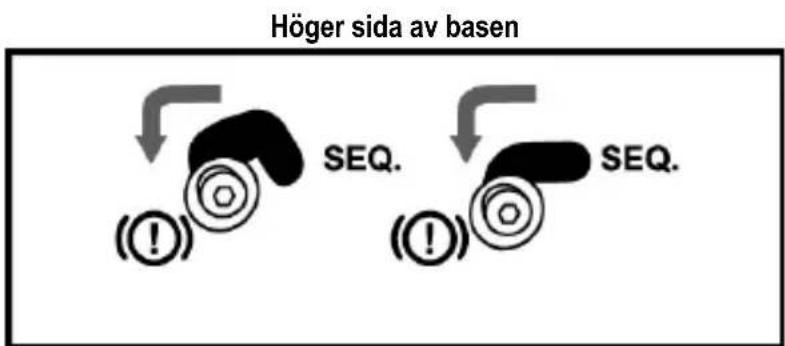

Höger sida av basen5/16

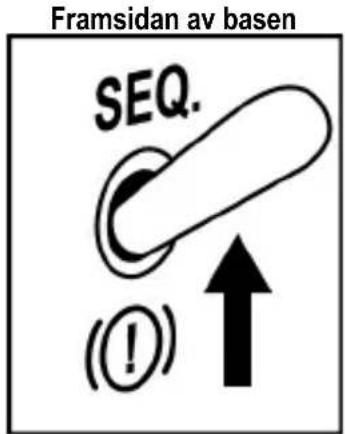

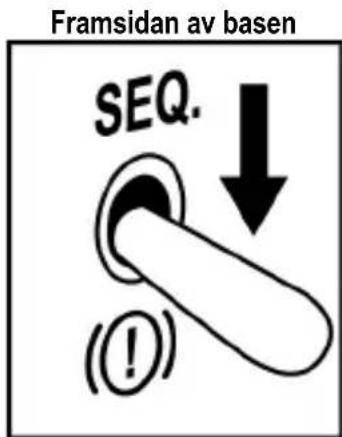

läget. Framsidan av basen

2. För att växla från HANDBROMS till SEKVENTIELL VÄXELSPAK (4) använder du 3 mm

insexnyckeln (8) och skruvar loss det mekaniska systemets skruvar aningen (två skruvar på båda sidorna av basen).

3. Flytta dessa fyra skruvar (två skruvar på båda sidorna av basen) till SEQ -läget.

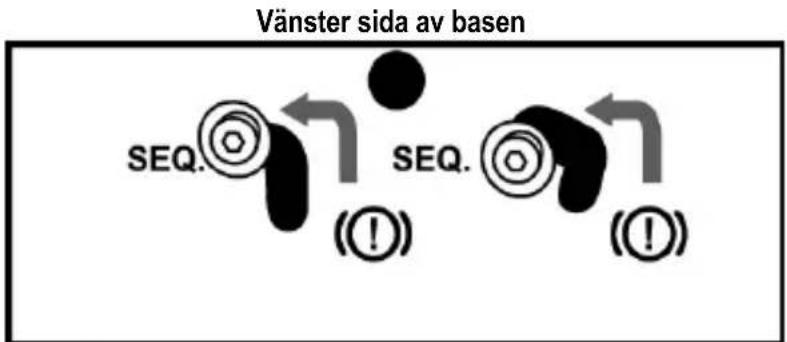

Vänster sida av basen

4. Kontrollera att dessa skruvar (två skruvar på båda sidorna av basen) är perfekt placerade och

dra sedan åt dem med 3 mm insexnyckeln (8).6/16

INSTALLERA TSS HANDBRAKE

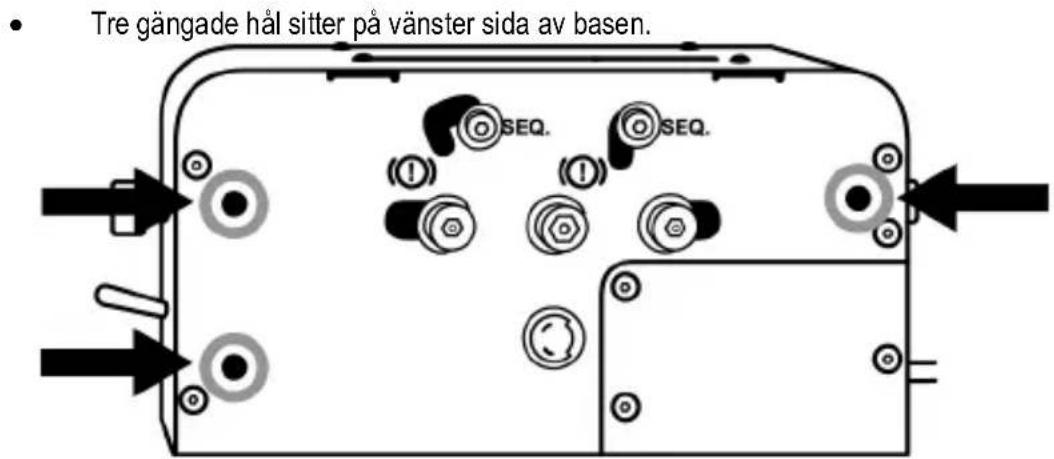

TSS HANDBRAKE kan monteras till en mängd olika kompatibla stöd (säljs separat) med hjälp av de M6-gängade hålen på båda sidorna av enheten och under dess bas:

• Tre gängade hål sitter på vänster sida av basen.

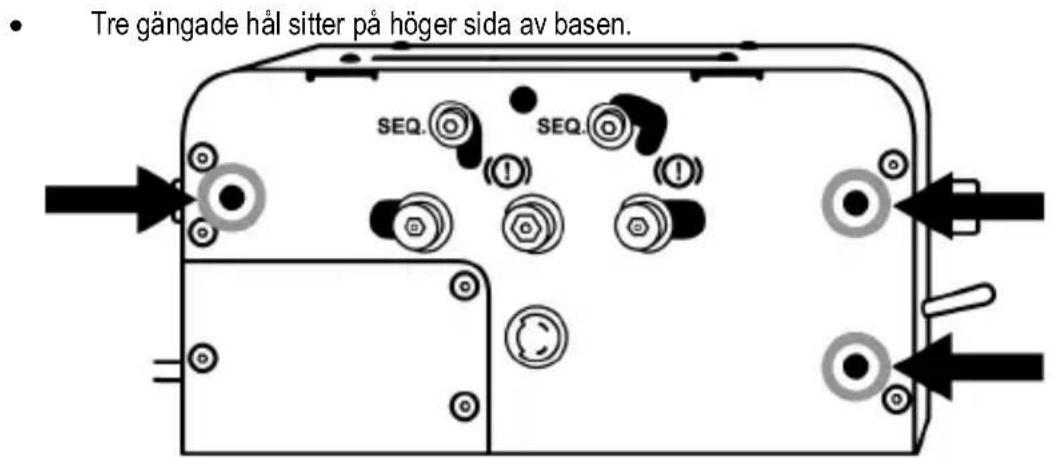

• Tre gängade hål sitter på höger sida av basen.

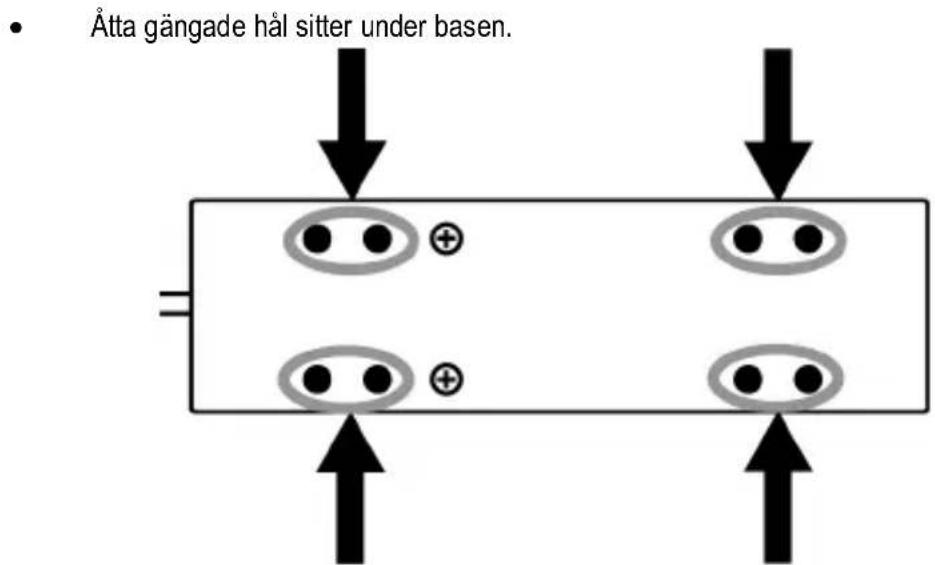

• Åtta gängade hål sitter under basen.

Mallen för installation av TSS HANDBRAKE i en cockpit finns på https://support.thrustmaster.com. Välj Racingrattar / TSS HANDBRAKE, och sedan Mall - Cockpitinstallation.7/16

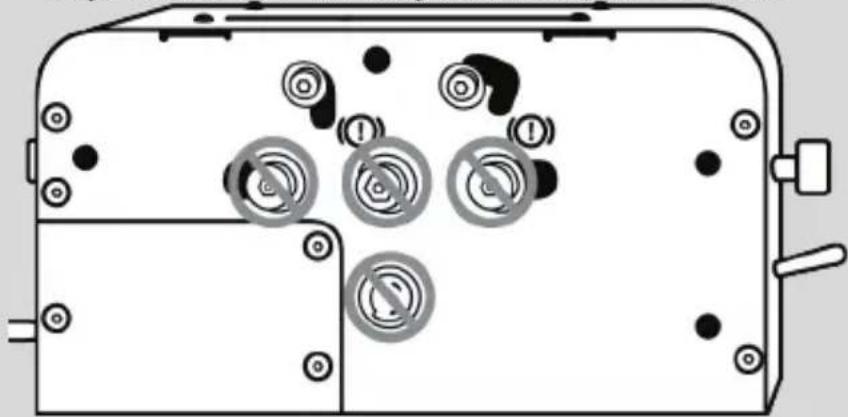

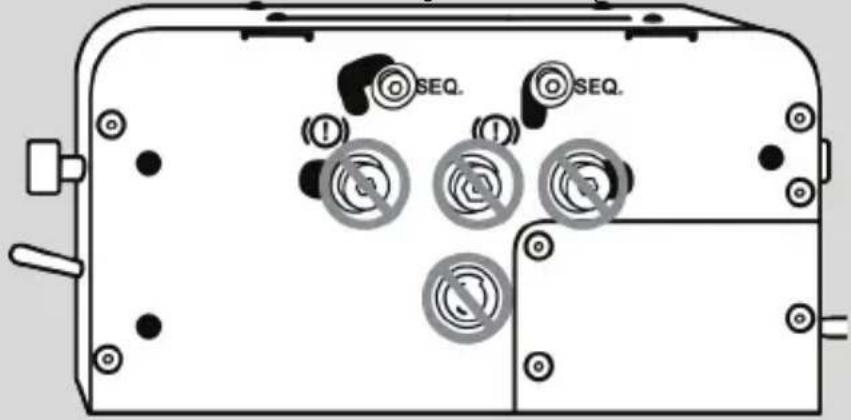

DRA ALDRIG ÅT ELLER LOSSA PÅ DESSA SKRUVAR Med undantag för skruvarna som är kopplade till det mekaniska system som används för att växla från HANDBROMS till SEKVENTIELL VÄXELSPAK (4), ska du aldrig dra åt eller lossa på de skruvar som sitter på TSS HANDBRAKE-basen. Vänster sida av basen = Dra aldrig åt eller lossa på dessa skruvar:

Höger sida av basen = Dra aldrig åt eller lossa på dessa skruvar:

Fram- och baksidan av basen = Dra aldrig åt eller lossa på dessa skruvar:8/16

för att ladda ner PC-drivrutinerna. Välj Racingrattar / TSS HANDBRAKE, och sedan Drivrutiner.

2. När nedladdningen är klar kör du installationsprogrammet och följer anvisningarna på skärmen.

3. När installationsprogrammet säger tillansluter du TSS HANDBRAKE till någon av USB-portarna på din

PC med hjälp av den löstagbara DIN/USB-kabeln (hane) (6) och slutför installationen av drivrutinen.

4. När installationen är klar klickar du på Slutför och startar om datorn.

5. Välj Start / Alla program / Thrustmaster / Växelspaken TH8 / Kontrollpanel för att öppna fönstret

Spelkontroller. Fönstret Spelkontroller visar namnet TSS HANDBRAKE Sparco® Mod, med statusen OK.

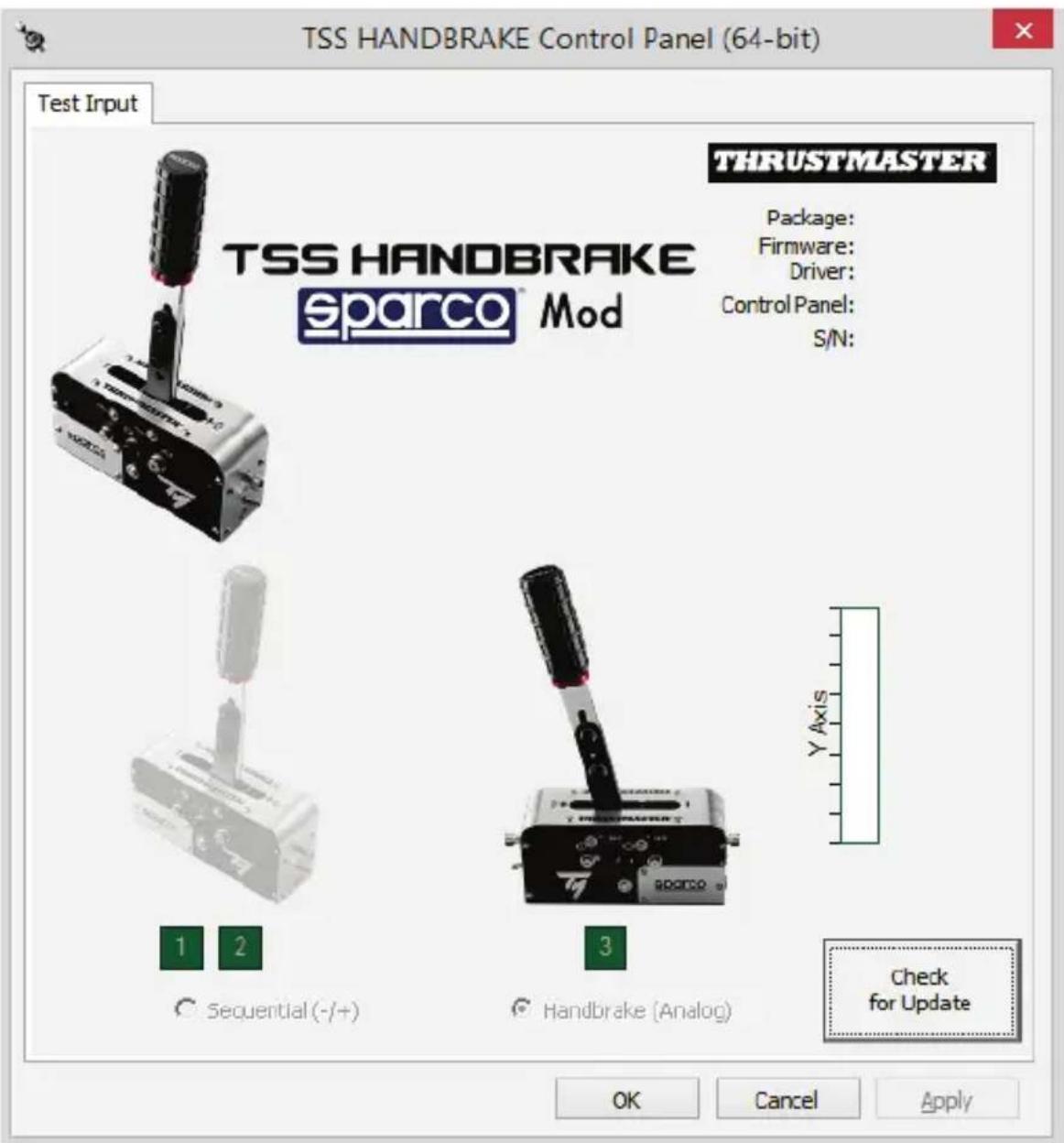

6. Klicka på Egenskaper för att visa TSS HANDBRAKE i Kontrollpanelen i Windows:9/16

På PC, när TSS HANDBRAKE är ansluten till en USB-port via den löstagbara DIN/USB-kabeln (hane) (6), är TSS HANDBRAKE kompatibel: - med lägena HANDBROMS [progressiv] och SEKVENTIELL VÄXELSPAK [+/-]; - med alla spel som stödjer separata handbromsar och växelspakar och flera USB-enheter samtidigt; - med alla racingrattar på marknaden.

På PC, när TSS HANDBRAKE är ansluten till baksidan av en kompatibel racingrattbas från Thrustmaster via den löstagbara mini-DIN/DIN-kabeln (11), är TSS HANDBRAKE kompatibel: - med enbart läget SEKVENTIELL VÄXELSPAK [+/-]; - med alla spel (eftersom TSS HANDBRAKE kombineras med racingrattens växelpaddlar UPP och NER); - med enbart kompatibla racingrattbasar från Thrustmaster (TS-PC Racer, T-GT, T300, TS-XW Racer och TX). VIKTIGT: du måste uppdatera racingrattbasens firmware (TS-PC Racer, T-GT, T300, TS-XW Racer och TX) med den senaste versionen som finns på https://support.thrustmaster.com/ för att kunna ansluta en TSS HANDBRAKE till racingrattbasen.

Att ha i åtanke på PC:

• Kom ihåg att alltid stänga ned fönstret Spelkontroller helt och hållet genom att klicka på OK innan du startar ditt spel.

• TSS HANDBRAKE:s firmwareversion visas i det övre högra hörnet av flikarna på Kontrollpanelen.

• Om du väljer att använda en USB-anslutning rekommenderar vi att du ansluter din racingratt och TSS HANDBRAKE direkt till USB 2.0-portarna (inte USB 3.0) på din PC, utan att använda en hub.

• Vissa spel låter dig använda två TSS HANDBRAKE-enheter samtidigt:

• En TSS HANDBRAKE konfigurerad i läget HANDBROMS;

• En TSS HANDBRAKE i läget SEKVENTIELL VÄXELSPAK.10/16 INSTALLATION PÅ PS4™ OCH Xbox One® På PS4™ och Xbox One® är TSS Handbrake kompatibel med följande racingrattbasar:

• Thrustmaster T-GT och T300 på PS4™

• Thrustmaster TS-XW Racer och TX på Xbox One® VIKTIGT: för att TSS HANDBRAKE ska prestera optimalt på PS4™ och Xbox One® måste du uppdatera firmwaren på din racingrattbas (T-GT, T300, TS-XW Racer eller TX) med den senaste versionen som finns på https://support.thrustmaster.com/. Installation:

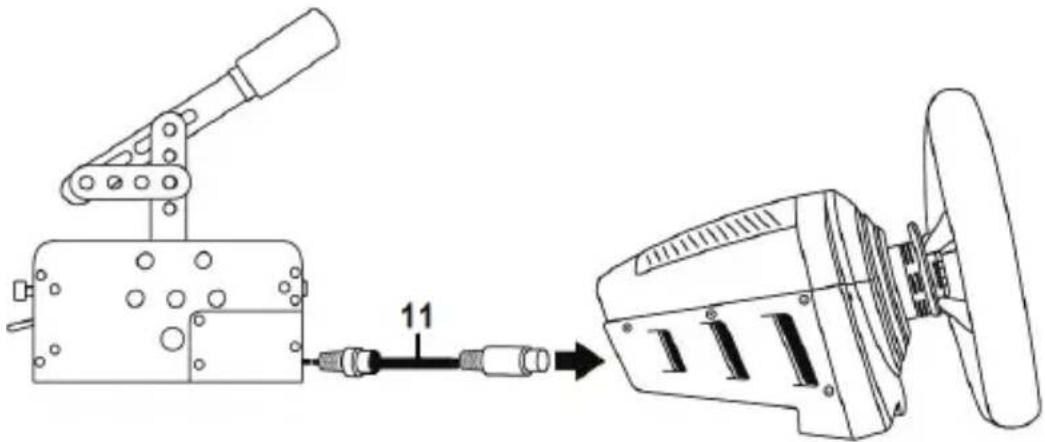

1. Använd den löstagbara mini-DIN/DIN-kabeln (11) och anslut TSS HANDBRAKE direkt till mini-

NU ÄR DU REDO ATT SPELA! Att ha i åtanke på PS4™ och Xbox One®: - Använd eller anslut aldrig den löstagbara DIN/USB-kabeln (hane) (6) på PS4™ och Xbox One®. TSS HANDBRAKE måste alltid vara ansluten till en kompatibel racingrattbas från Thrustmaster, och inte till konsolen. - När TSS HANDBRAKE är ansluten till en kompatibel racingrattbas från Thrustmaster: - fungerar läget SEKVENTIELL VÄXELSPAK [+/-] i alla spel, eftersom det kombineras med racingrattens växelpaddlar UPP och NER. - fungerar läget HANDBROMS [progressiv] i spel som har stöd för handbromsfunktionen*.

• En lista med spel till PS4™ och Xbox One® som är kompatibla med handbromsar finns på https://support.thrustmaster.com/ . Gå till Racingrattar och välj TM SIM HUB eller TSS Handbrake Sparco® Mod.11/16 SAMMANFATTNING AV HUR MAN ANSLUTER TSS HANDBRAKE TILL OLIKA PLATTFORMAR

(Lägena HANDBROMS och SEKVENTIELL VÄXELSPAK) Till PC:n med hjälp av den löstagbara DIN/USB- kabeln (hane) (6). Kompatibel med alla racingrattar på marknaden.

(Enbart läget SEKVENTIELL VÄXELSPAK) Till baksidan av en kompatibel racingrattbas från Thrustmaster med hjälp av den löstagbara mini- DIN/DIN-kabeln (11). PS4™ (Lägena HANDBROMS och SEKVENTIELL VÄXELSPAK) Till baksidan av en kompatibel racingrattbas från Thrustmaster med hjälp av den löstagbara mini- DIN/DIN-kabeln (11). XBOX ONE® (Lägena HANDBROMS och SEKVENTIELL VÄXELSPAK) Till baksidan av en kompatibel racingrattbas från Thrustmaster med hjälp av den löstagbara mini- DIN/DIN-kabeln (11).

Firmwaren som medföljer TSS HANDBRAKE:s bas kan uppdateras (det vill säga den kan uppgraderas till en nyare version med produktförbättringar). För att visa TSS HANDBRAKE:s firmwareversion och uppdatera den, vid behov, går du på PC till https://support.thrustmaster.com , och väljer Racingrattar / TSS HANDBRAKE, följt av Firmware, och följer instruktionerna samt nedladdnings- och installationsproceduren.12/16 AVANCERAT KALIBRERINGSPROGRAM TSS HANDBRAKE kalibreras automatiskt. Det finns även ett avancerat kalibreringsprogram för PC på https://support.thrustmaster.com : välj Racingrattar / TSS HANDBRAKE, och sedan Programvara. Med programvaran kan du justera följande:

• Analogt rörelseområde i läget HANDBROMS;

• Analogt rörelseområde i läget SEKVENTIELL VÄXELSPAK. När inställningarna har justerats sparas de omedelbart i TSS HANDBRAKE:s interna minne och kommer således att vara inställda i alla dina spel, vare sig på PC, PS4™ eller Xbox One®. TIPS och RÅD (ingår inte i denna bruksanvisning) Olika tips och råd finns på webbplatsen https://support.thrustmaster.com ; välj Racingrattar / TSS HANDBRAKE.13/16 EKOSYSTEM TSS HANDBRAKE är dessutom kompatibel med andra tillbehör som säljs separat:

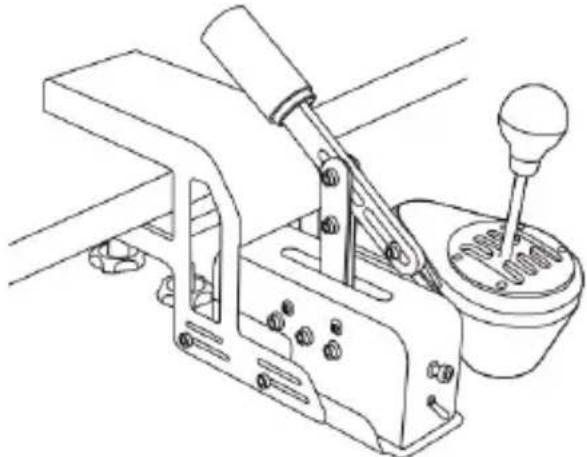

• TM RACING CLAMP: ett stadigt sidostödsfäste med vilket spelarna stadigt kan montera sin TSS Handbrake och växelspaken TH8A direkt på ett bord eller skrivbord utan att någon cockpit behövs.

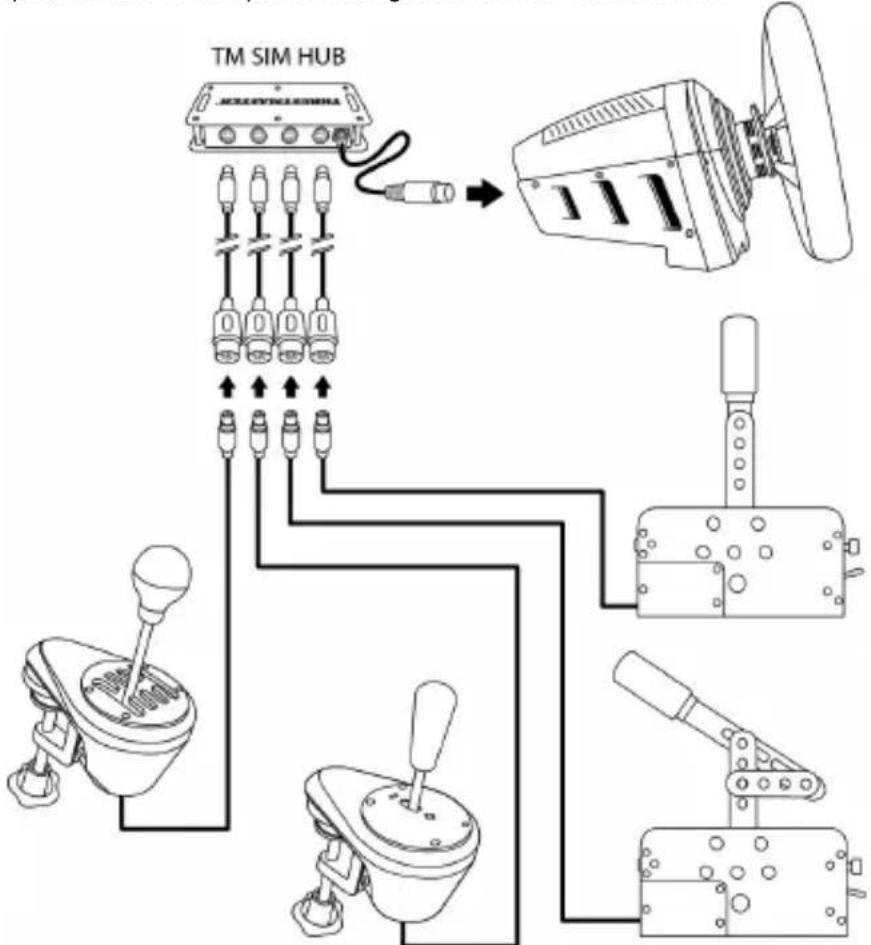

• TM SIM HUB: en hub med vilken användarna samtidigt kan ansluta upp till fyra tillbehör direkt till mini- DIN-kontakten på baksidan av kompatibla racingrattbasar från Thrustmaster.14/16 GARANTIINFORMATION Guillemot Corporation S.A., med säte i Place du Granier, B.P. 97143, 35571 Chantepie, Frankrike (hädanefter "Guillemot") garanterar globalt för konsumenten att denna Thrustmaster-produkt ska vara fri från defekter i material och utförande, under en garantiperiod som motsvarar tidsgränsen för att vidta åtgärder mot Guillemot om konsumenten anser att produkten inte är fri från defekter i material och utförande. I länderna i Europeiska unionen motsvarar detta en period på två (2) år från leveransen av Thrustmaster-produkten. I andra länder motsvarar garantiperioden tidsgränsen för att vidta åtgärder mot Guillemot om konsumenten anser att Thrustmaster-produkten inte är fri från defekter i material och utförande enligt de lagar som gäller i landet där konsumenten var bosatt vid inköpsdatumet för Thrustmaster-produkten (om ingen sådan åtgärd existerar i det motsvarande landet ska garantiperioden vara ett (1) år från ursprungligt inköpsdatum av Thrustmaster- produkten). Trots ovanstående omfattas laddningsbara batterier av en garantiperiod på sex (6) månader från ursprungligt inköpsdatum. Om produkten skulle visa sig vara defekt under garantiperioden ska du genast kontakta tekniska supporten som då informerar om hur du går vidare. Om defekten bekräftas måste produkten returneras till inköpsstället (eller annat ställe angivet av tekniska supporten). Inom ramen för denna garanti ska konsumentens defekta produkt, efter tekniska supportens gottfinnande, antingen ersättas eller repareras så att den fungerar. Om Thrustmaster-produkten under garantiperioden är föremål för sådan renovering, ska alla perioder på minst sju (7) dagar under vilka produkten inte kan användas läggas till återstående garantiperiod (denna period löper från det datum då konsumenten bad om service eller från det datum då produkten ifråga gjorts tillgänglig för reparation, om datumet då produkten gjorts tillgänglig för reparation ligger efter datumet då konsumenten bad om service). Om det är tillåtet enligt gällande lag är Guillemot och dess dotterbolags fulla ansvar (inklusive följdskador) begränsat till att reparera eller ersätta Thrustmaster-produkten. Om det är tillåtet enligt gällande lag frånsäger sig Guillemot alla garantier för säljbarhet eller lämplighet för ett visst syfte. Garantin gäller inte: (1) om produkten har modifierats, öppnats, ändrats eller skadats till följd av olämplig användning eller missbruk, försumlighet, olycka, normalt slitage eller annan orsak som inte är relaterad till material- eller tillverkningsfel (inklusive, men inte begränsat till, att kombinera Thrustmaster-produkten med någon olämplig del, i synnerhet nätaggregat, laddningsbara batterier, laddare, eller andra delar som Guillemot inte tillhandahåller för denna produkt); (2) om produkten har använts för annan användning än hemanvändning, inklusive för professionella eller kommersiella ändamål (t.ex. spelrum, träning, tävlingar); (3) om instruktionerna från teknisk support inte följs; (4) programvara, då programvaran har en egen garanti; (5) förbrukningsvaror (delar som byts ut under produktens livslängd: t.ex. engångsbatterier eller öronkuddar till headset eller hörlurar); (6) tillbehör (t.ex. kablar, fodral, påsar, väskor, handledsremmar); (7) om produkten såldes på e offentlig auktion. Denna garanti är inte överlåtbar. Konsumentens juridiska rättigheter med avseende på lagar som gäller för försäljning av konsumentvaror i hens land påverkas inte av denna garanti.15/16 Ytterligare garantibestämmelser Under garantiperioden ska Guillemot i princip inte tillhandahålla några reservdelar eftersom teknisk support är den enda part med behörighet att öppna och/eller renovera Thrustmasters produkter (med undantag för renoveringar som teknisk support ber konsumenten att utföra med hjälp av skriftliga instruktioner – till exempel om renoveringen är enkel och ej konfidentiell – och genom att i gällande fall förse konsumenten med de reservdelar som behövs). Med tanke på dess innovationscykler och för att skydda dess kunskaper och affärshemligheter, ska Guillemot i princip inte tillhandahålla några renoveringsinstruktioner eller reservdelar för någon Thrustmaster-produkt vars garantiperiod har löpt ut. I USA och Kanada är denna garanti begränsad till produktens interna mekanism och externa hölje. Guillemot eller dess dotterbolag ska under inga omständigheter hållas ansvariga av tredje part vad gäller eventuella följdskador eller oförutsedda skador som uppstår till följd av brott mot uttryckliga eller underförstådda garantier. Vissa delstater/provinser tillåter inte att man begränsar hur länge en underförstådd garanti varar eller att man utesluter eller ansvarsbegränsar följdskador eller oförutsedda skador, så ovanstående begränsningar eller uteslutningar kanske inte gäller dig. Denna garanti ger dig specifika juridiska rättigheter, och du kan också ha andra rättigheter som varierar från delstat till delstat eller provins till provins. Ansvar Om det är tillåtet enligt gällande lag frånsäger sig Guillemot Corporation S.A. (hädanefter "Guillemot") och dess dotterbolag allt ansvar för eventuella skador orsakade av följande: (1) produkten har modifierats, öppnats eller ändrats; (2) underlåtenhet att följa monteringsanvisningarna; (3) olämplig användning eller missbruk, försumlighet, en olycka (t.ex. att produkten tappas); (4) normalt slitage; (5) produkten har använts för annan användning än hemanvändning, inklusive för professionella eller kommersiella ändamål (t.ex. spelrum, träning, tävlingar). Om det är tillåtet enligt gällande lag frånsäger sig Guillemot och dess dotterbolag allt ansvar för eventuella skador som inte är relaterade till material- eller tillverkningsfel när det gäller produkten (inklusive, men inte begränsat till, skador som direkt eller indirekt orsakats av någon programvara eller genom att kombinera Thrustmaster-produkten med någon olämplig del, i synnerhet nätaggregat, laddningsbara batterier, laddare, eller andra delar som Guillemot inte tillhandahåller för denna produkt). TEKNISK SUPPORT https://support.thrustmaster.com16/16 UPPHOVSRÄTTSSKYDD © 2021 Guillemot Corporation S.A. Med ensamrätt. Thrustmaster® är ett registrerat varumärke som tillhör Guillemot Corporation S.A. PlayStation® är ett registrerat varumärke som tillhör Sony Interactive Entertainment Inc. Windows® är ett registrerat varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. Sparco är ett registrerat varumärke som tillhör Sparco S.p.A. Alla andra varumärken tillhör sina respektive ägare. Illustrationer är inte bindande. Innehåll, konstruktion och specifikationer kan ändras utan föregående meddelande och kan variera från land till land. Tillverkad och distribuerad av Guillemot Corporation S.A. under officiell licens från Sparco S.p.A. Tillverkad i Kina. MILJÖSKYDD I Europeiska unionen: När produkten har slutat fungera ska den inte slängas i vanligt hushållsavfall, utan kasseras vid en uppsamlingsplats för bortskaffandet av elektriskt och elektroniskt avfall (WEEE) för återvinning. Detta bekräftas av symbolen på produkten, bruksanvisningen eller förpackningen. Beroende på dess egenskaper kan materialet kanske återvinnas. Genom återvinning och andra sätt att hantera elektriskt och elektroniskt avfall kan du göra ett viktigt bidrag till att hjälpa till att skydda miljön. Kontakta dina lokala myndigheter för information om uppsamlingsplatsen som är närmast dig. För alla andra länder: Följ lokala återvinningslagar för elektriskt och elektroniskt avfall. Behåll denna information. Färger och dekorationer kan variera. Plastfästen och lim/klister/tejp bör avlägsnas från produkten innan den används. www.thrustmaster.com *Gäller endast EU, Storbritannien och Turkiet
