BRUKSANVISNING Sol-R 5 Base THRUSTMASTER
Läs noggrant igenom instruktionerna i denna manual innan du installerar produkten, innan produkten används och innan underhåll utförs på den. Var noga med att följa säkerhetsinstruktionerna. Att inte följa instruktionerna kan leda till olyckor och/eller skada. Behåll denna manual så att du kan läsa instruktionerna även i framtiden.
Installation på en cockpit* eller på andra
fasta stöd*......23
- FUNKTIONER......24
Gasreglage....24
- KOMPATIBILITET 25
Flygspakshandtag 26
9. T.A.R.G.E.T - ETT AVANCERAT
PROGRAMMERINGSPROGRAM....27
Installation....27
Huvudfunktioner 28
10. VANLIGA FRÅGOR OCH TEKNISK
SUPPORT....29
SOL-R5
B A S E
Uppgradera din arsenal med Sol-R 5-basen som är designad för att ge mer kontroll i alla typer av flygsimuleringar.
Denna manual hjälper dig att installera och använda din Sol-R 5-bas med så bra förutsättningar som möjligt. Läs noggrant igenom instruktionerna och varningarna innan du lyfter: de hjälper dig att få ut så mycket som möjligt av din produkt.
Uppdatera firmware
För att Sol-R 5-basen ska fungera ordentligt i spel är det viktigt att firmwaren uppdateras.
Uppdatera genom att gå till
Välj Drivers (Drivrutiner) och följ instruktionerna, inklusive de för nedladdning och installation.
1. Innehåll i förpackningen
1 Växlingsknappar (två lägen)
② Bakgrundsbelysta åtgärdsknappar
③ Encoder
4 Gasreglage med indikatorlampor
5 Vridknapp (fyra lägen)
note right of E: 8

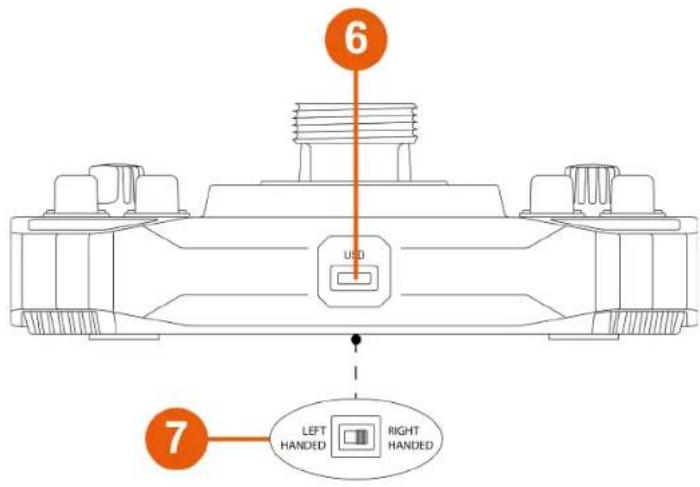

6 USB-C-kontakt
7 Växlingsknapp: LEFT HANDED (vänsterhänt) / RIGHT HANDED (högerhänt)
8 USB-A till USB-C-kabel
3. Användningsinformation
Dokumentation
Läs noggrant igenom denna dokumentation igen innan du använder produkten och spara den för framtida bruk.

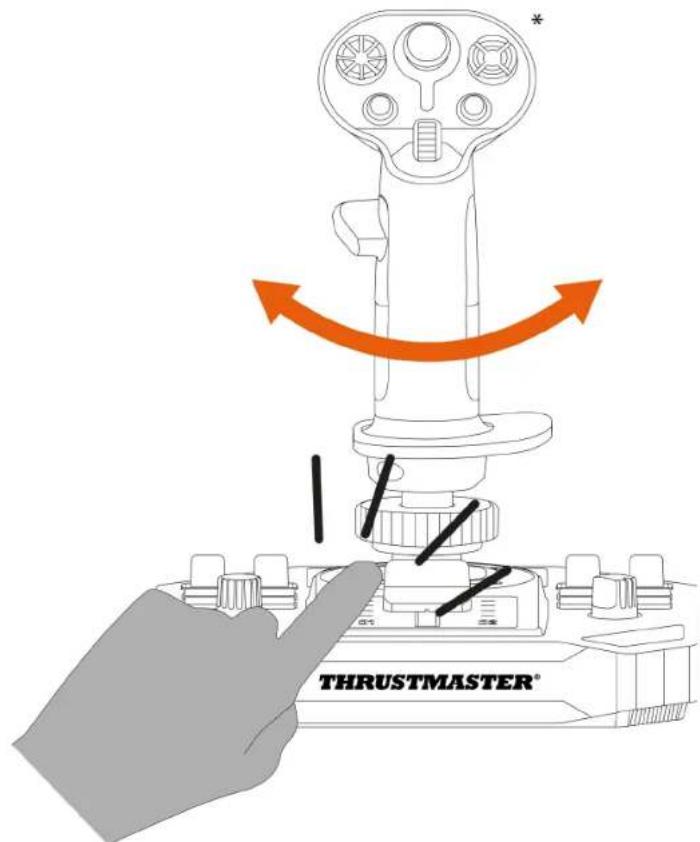

Ha aldrig dina fingrar i utrymmet mellan basen och flygspakshandtagets axel när du använder Sol-R 5-basen med ett flygspakshandtag*.
4. Montera ett flygspakshandtag\* på basen
Sol-R 5-basen är kompatibel med alla löstagbara flygspakshandtag i Thrustmasters ekosystem på PC.
-

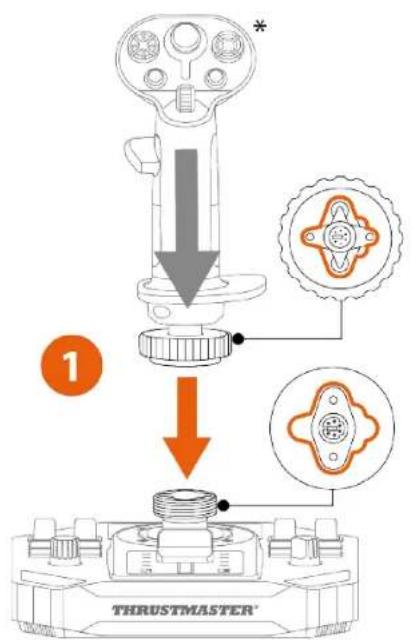

Placera flygspakshandtaget på basen. Kontrollera att flygspakshandtaget är korrekt placerat enligt bilden nedan.
-
Dra åt klämringen.
Sluta när du känner motständ. Kontrollera att basens och flygspakshandtagets kontakter är korrekt inriktade. Produkterna kan skadas om du inte följer dessa anvisningar.
5. Installation på PC
- Gå till:
-
Ladda ner och installera PC-drivrutinen och dess anpassade gränssnitt för Kontrollpanelen i Windows.
-

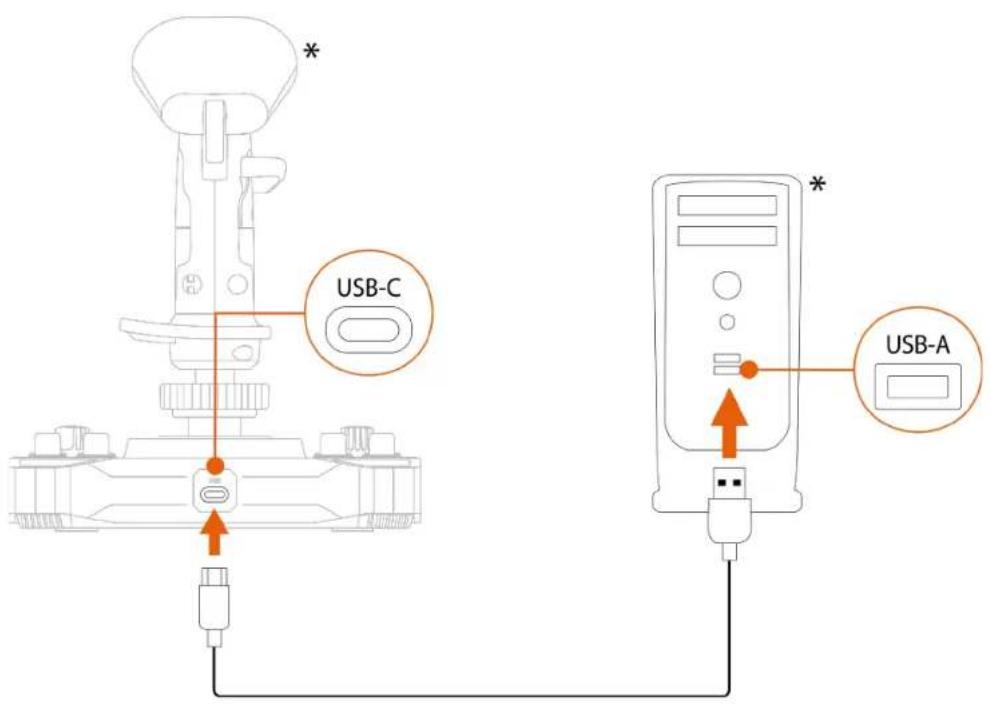

När PC-drivrutinen har installerats ansluter du Sol-R 5-basen till någon av USB-portarna på din PC med hjälp av USB-A till USB-C-kabeln.
Kontrollpanelen
Öppna Kontrollpanelen genom att välja Start, skriv Control Panel eller Kontrollpanelen i sökfältet och klicka sedan på Control Panel eller Kontrollpanelen (i Windows® 10/11).

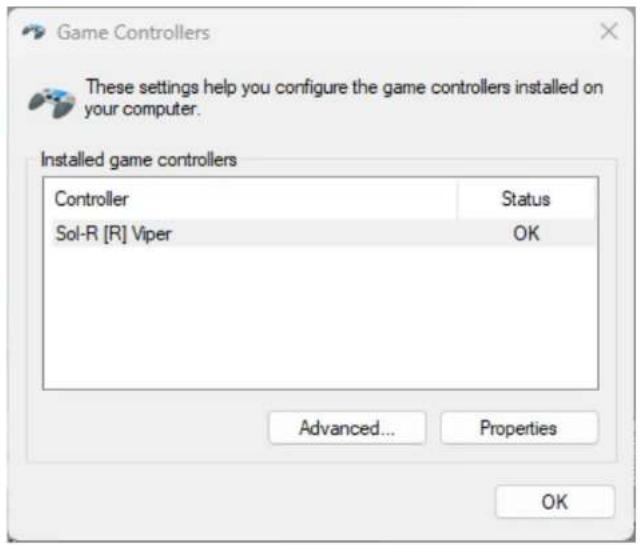

Dialogrutan Spelkontroller visas. Tillbehöret visas på skärmen under namnet Sol-R [R] Viper och med statusen OK.

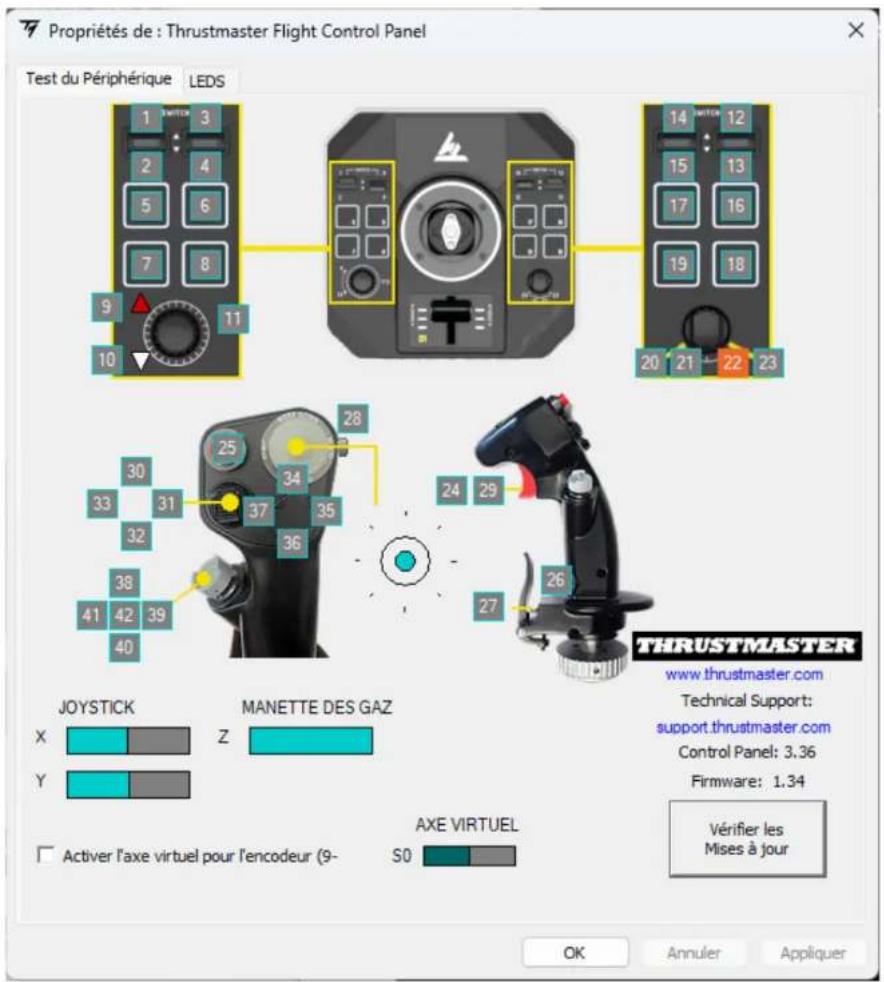

Klicka på Egenskaper i dialogrutan Spelkontroller för att testa och visa alla funktioner.
Sol-R 5-basen har tio LED-lampor som kan anpassas via kontrollpanelen.
Du kan ge varje LED-lampa en unik färg.
För att ändra färg på LED-lamporna:
-
Gå till kontrollpanelen för Sol-R 5-basen.
-
Klicka på Egenskaper i dialogrutan Spelkontroller.
-

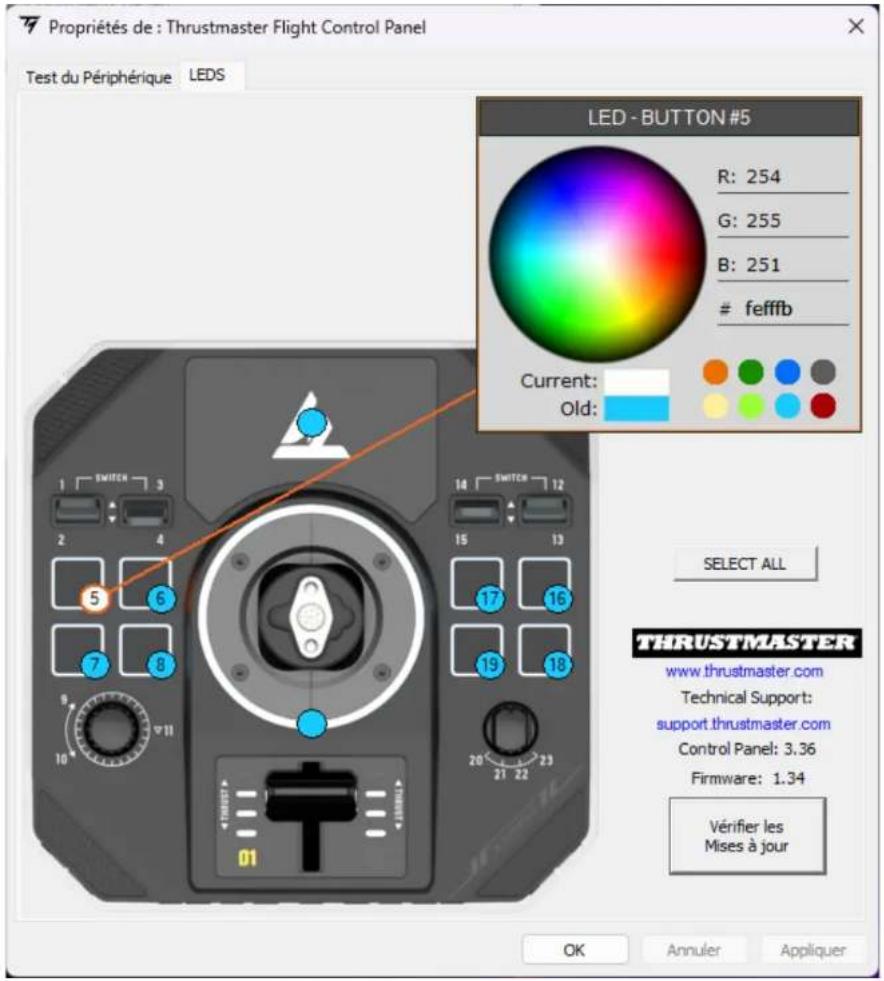

På fliken LEDS klickar du på någon av de färgade cirklarna för att välja den LED-lampa du vill ändra.
-
Använd färghjulet, paletten med förbestämda färger eller ange en färgkod (RGB eller HEX) för att ändra färg.
-
Klicka på OK för att spara ändringen.
Mappning
Höger- eller vänsterhänt läge

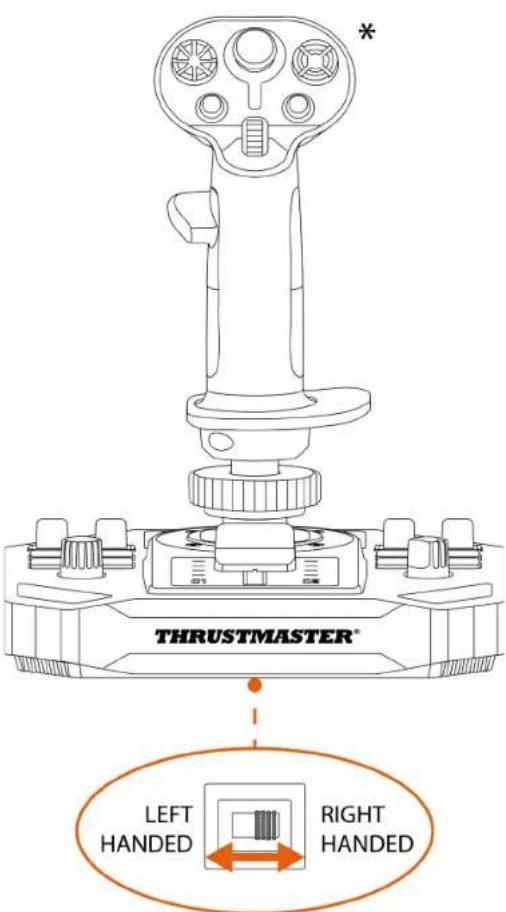

För att konfigurera joysticken i höger- eller vänsterhänt läge ställer du helt enkelt in växlingsknappen på undersidan av basen till LEFT HANDED (vänsterhänt) eller RIGHT HANDED (högerhänt).
Som standard är basen konfigurerad i högerhänt läge.
Vänsterhänt läge
Högerhänt läge

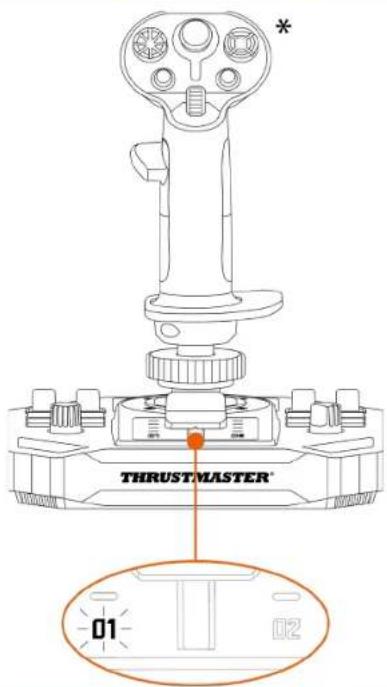

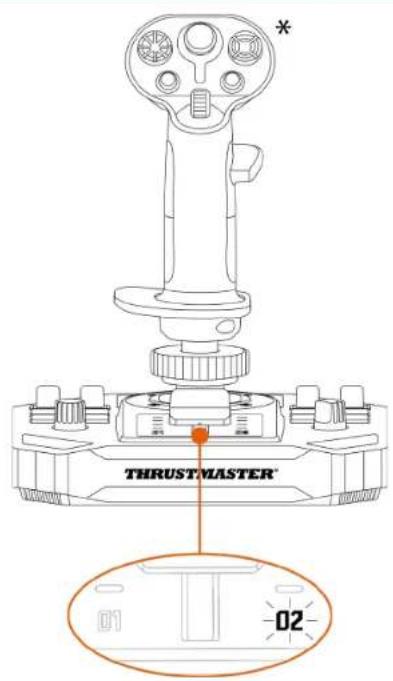

När Sol-R 5-basen är ansluten tänds en LED-lampa på gasreglaget för att ange vilket läge som är valt:
$$ 0 1 = \text { H\"{o } gerhänt} $$
$$ 0 2 = \text { Vänsterhänt } $$
Utför proceduren för att byta från högerhänt till vänsterhänt läge (eller tvärtom) innan du ansluter basen till din PC.
6. Installation på ett stöd

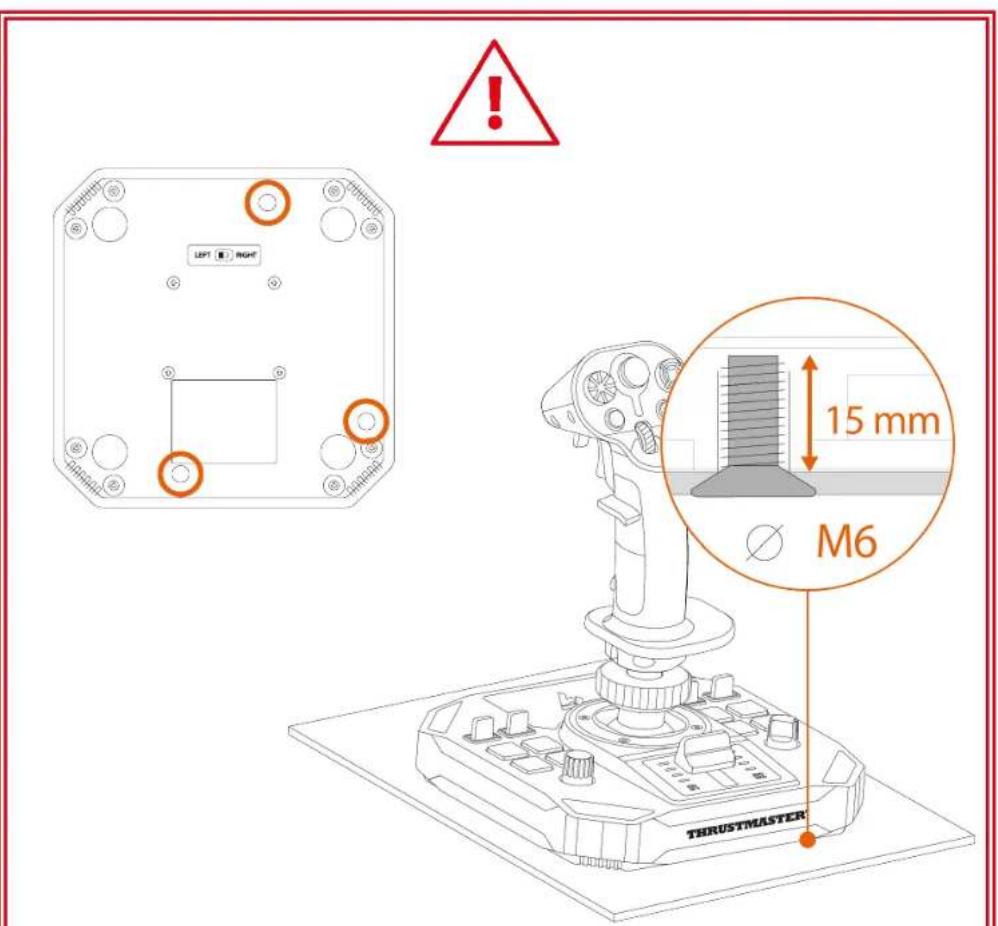

Du kan installera Sol-R 5-basen på olika typer av stöd med hjälp av M6-skruvar (ingår ej) och skruvgängorna på undersidan av basen. Inuti basen får skruven inte vara längre än 15 mm.
Kontrollera varje gång innan du använder Sol-R 5-basen att den sitter ordentligt fast på stödet enligt tillverkarens instruktioner.
Installation på en TM Flying Clamp\*
Använd två M6-skruvar (ingår ej) för att montera Sol-R 5-basen på TM Flying Clamp-stödet*.

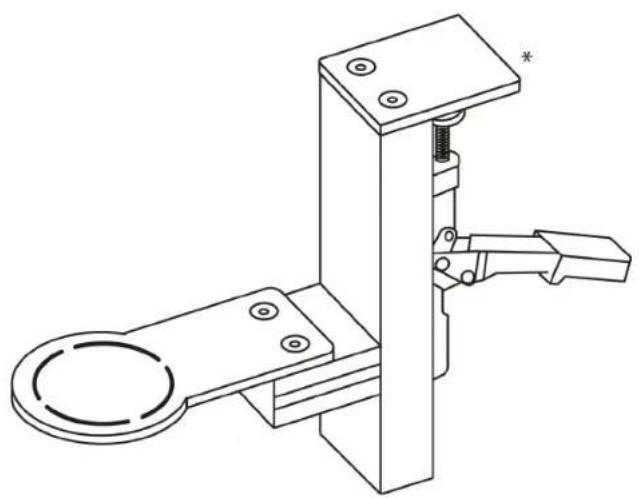

Installation på en cockpit\* eller på andra fasta stöd\*
För att montera Sol-R 5-basen på en cockpit* eller ett skrivbordsstöd* använder du M6-skruvar (ingår ej) och skruvgängorna på undersidan av basen.
För att undvika att skada Sol-R 5-basen bör du kontakta cockpitens tillverkare eller teknisk support för att ta reda på om cockpiten är kompatibel med Thrustmasters produkter.
7. Funktioner
Gasreglage
Sol-R 5-basen har ett gasreglage som gör det enkelt att kontrollera ditt rymdskepps motordragkraft. Indikatorlamporna ger dig mer precis kontroll.
8. Kompatibilitet
Se till att endast använda godkända tillbehör. Om du använder ej godkända tillbehör kan produkten skadas och garantin upphävas.
Flygspakshandtag

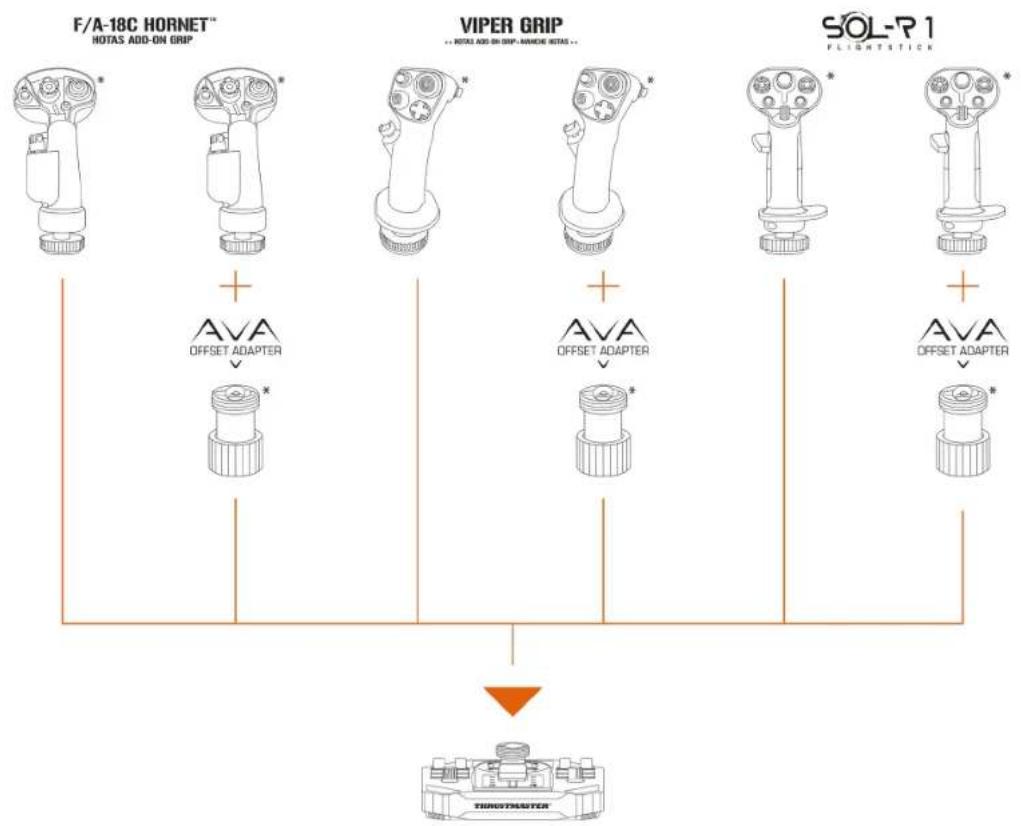

Sol-R 5-basen är kompatibel med följande flygspakshandtag och tillbehör:
- Flygspakshandtaget Sol-R 1 Flightstick*;
- Flygspakshandtaget F/A-18C Hornet™ HOTAS Add-On Grip*;
- Flygspakshandtaget Viper Grip - HOTAS Add-On Grip*;
- Adaptern AVA Offset Adapter*;
- framtida flygspakshandtag* från Thrustmaster.
9. T.A.R.G.E.T – ett avancerat programmeringsprogram
T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) är ett innovativt och högklassigt programpaket som gör det möjligt att förbättra de flesta av Thrustmasters flygkontroller och dela profiler med Thrustmasters community.
Installation
- Gå till:
- Ladda ner och installera det avancerade programmeringsprogrammet T.A.R.G.E.T under Software (Programvara).
Huvudfunktioner
- Olika möjliga konfigurationer för axlarna.
- Flera olika programmeringsnivåer: Basic, Advanced och Script.
- Använder sig av dra och släpp-principen.
- Möjlighet att kombinera Sol-R 5-basen med andra flygsimulatortillbehör från Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, TCA-serien*, VIPER-serien*, AVA-serien*, Sol-R-serien* – alla dessa är även kompatibla med T.A.R.G.E.T), så att de kan kännas igen som en enda USB-enhet.
- Tillgång till avancerade profiler som skapats av Thrustmasters community.
10. Vanliga frågor och teknisk support
Har du frågor om Sol-R 5-basen eller upplever du tekniska problem? Besök då Thrustmasters tekniska supportsida:
1. Min joystick utrustad med Sol-R 5-basen fungerar inte som den ska eller verkar vara felkalibrerad
- Stäng av PC:n, frånkoppla joysticken och anslut den igen, starta om PC:n och starta spelet igen.
- För att undvika kalibreringsproblem när du ansluter joysticken ska flygspakshandtaget vara centrerat och inte röras.
2. Jag kan inte konfigurera min joystick utrustad med Sol-R 5-basen
- Öppna spelmenyn och välj Options > Controller > Gamepad eller Joystick. Välj sedan den mest lämpliga konfigurationen eller konfigurera om joystickens alternativ helt och hållet.
- Se spelets bruksanvisning eller onlinehjälp för mer information.
3. Min joystick utrustad med Sol-R 5-basen är för känslig eller inte tillräckligt känslig
- Joysticken kalibrerar sig automatiskt efter att du har gjort några rörelser på de olika axlarna.
- Öppna spelmenyn och välj Options > Controller > Gamepad eller Joystick. Justera sedan joystickens känslighet och dödzoner om dessa alternativ finns.
4. Min joystick utrustad med Sol-R 5-basen fungerar inte
- För att joysticken ska fungera ordentligt i spel är det viktigt att firmwaren uppdateras.
Uppdatera genom att gå till
Välj Drivers (Drivrutiner) och följ instruktionerna, inklusive de för nedladdning och installation.
