使用説明書 Sol-R 5 Base THRUSTMASTER

本製品を取り付ける前、使用する前、およびメンテナンスする前に、このマニュアルに記載されている指示をよくお読みください。安全に関する注意事項を必ず守ってください。これらの指示に従わない場合、事故や破損の原因となります。このマニュアルは、後で参照できるように保管しておいてください。

目次

1. パッケージ内容......6
2. 技術仕様 ....7
3. 使用に関する情報......9
4. フライトスティックグリップ*をベースに

取り付ける....11

1. PC で使用する.....13

コントロールパネル....14

マッピング....18

1. サポートへの取り付け .....21

TM Flying Clamp* への取り付け......22

コックピット*または別の固定サポート*への取り

付け....23

1. 特長.....24

スロットル 24

1. 互换性 ..... 25

フライトスティックグリップ……26

1. T.A.R.G.E.T 高機能プログラミングソフトウェア ...27

インストール......27

主な特長....28

1. FAQ とテクニカルサポート....29

SOL-R5

B A S E

あらゆるタイプのフライトシミュレーションで、より優れたコントロール性能を発揮するよう設計された Sol-R 5 ベースで最強のコックピット環境を構築しましょう。

このマニュアルは、Sol-R 5 ベースを最適な条件で設置および使用するのに役立ちます。離陸の前に、説明書と警告をよく読んでください。これらの情報は、製品の楽しさを最大限に引き出すために役立ちます。

ファームウェアのアップデート

Sol-R 5 ベースがビデオゲームで正常に機能するためには、ファームウェアをアップデートする必要があります。

アップデートを実行するには、以下のサイトにアクセスしてください:

[Drivers]（ドライバ）を選択し、ダウンロードおよびセットアップ手順にしたがってください。

1. パッケージ内容

① トグルスイッチ (2 ポジション)
② バックライト付きアクションボタン
③ エンコーダー
④ インジケータランプ付きスロットル
⑤ ロータリーセレクタ (4 ポジション)

6 USD 7 LEFT HANDED RIGHT HANDED
    note right of E: 8

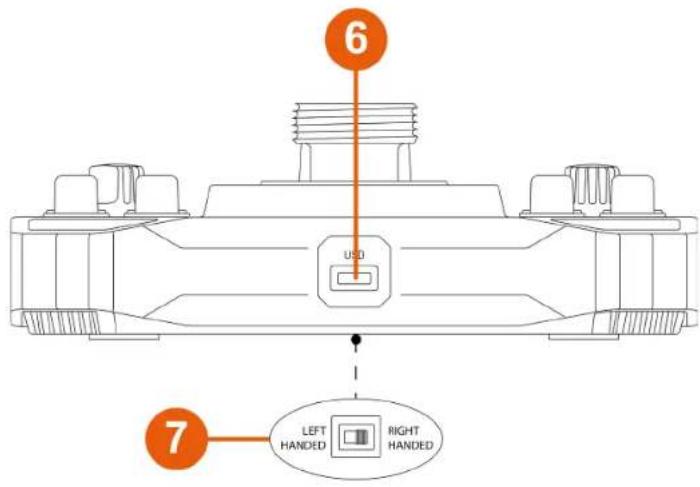

⑥ USB-C コネクター
⑦ セレクタースイッチ: LEFT HANDED (左利き) / RIGHT HANDED (右利き)
⑧ USB-A - USB-C ケーブル

3. 使用に関する情報

ドキュメント

本製品をお使いになる前に、このドキュメントをもう一度よくお読みになり、後で参照できるように保管しておいてください。

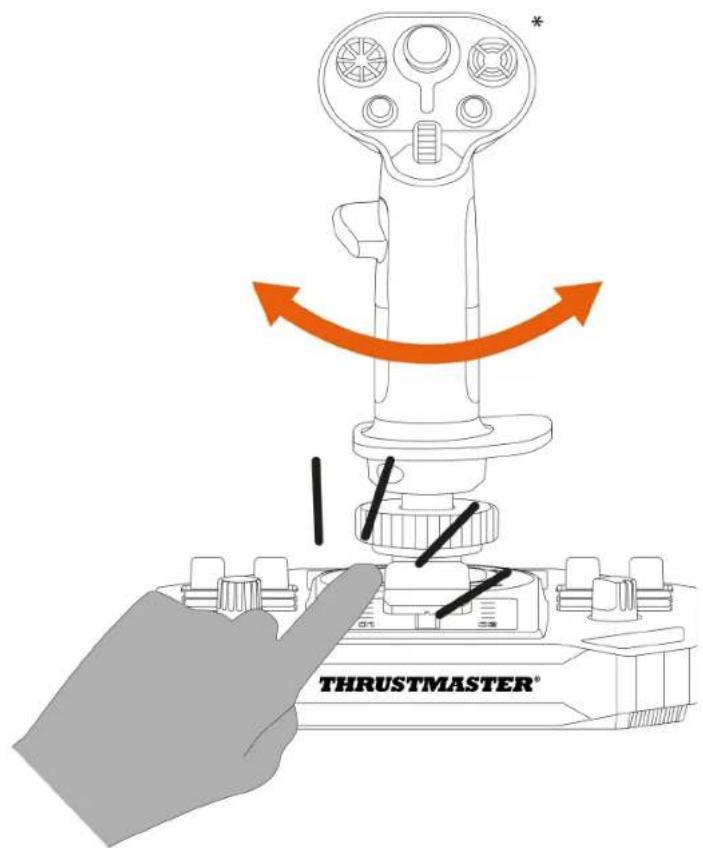

挟まれ危険

Sol-R 5 ベースをフライトスティックグリップ*と一緒に使用する際は、ベースとフライトスティックグリップの軸の隙間に指を絶対に入れないでください。

4. フライトスティックグリップ\*をベースに

取り付ける

Sol-R 5 ベースは、PC 用 Thrustmaster 製品エコシステムにおける、すべての着脱式フライトスティックグリップと互換性があります。

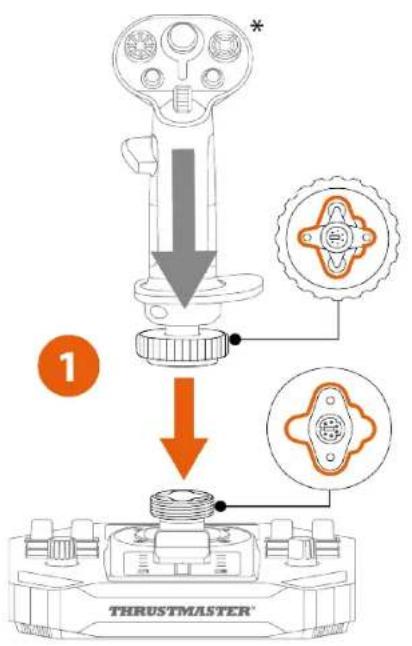

1. フライトスティックグリップをベースに置きます。以下の図に示すように、フライトスティックグリップが適切な位置にあることを確認してください。
2. クランプリングを締めます。

抵抗を感じたら、無理に押し込まないでください。ベースとフライトスティックグリップのコネクターが適切に位置合わせされていることを確認してください。この指示に従わないと、製品が損傷する可能性があります。

5. PC で使用する

1. 以下にアクセスしてください:

1. PC 用ドライバと、Windows コントロールパネル用のカスタムインターフェイスをダウンロードしてインストールします。

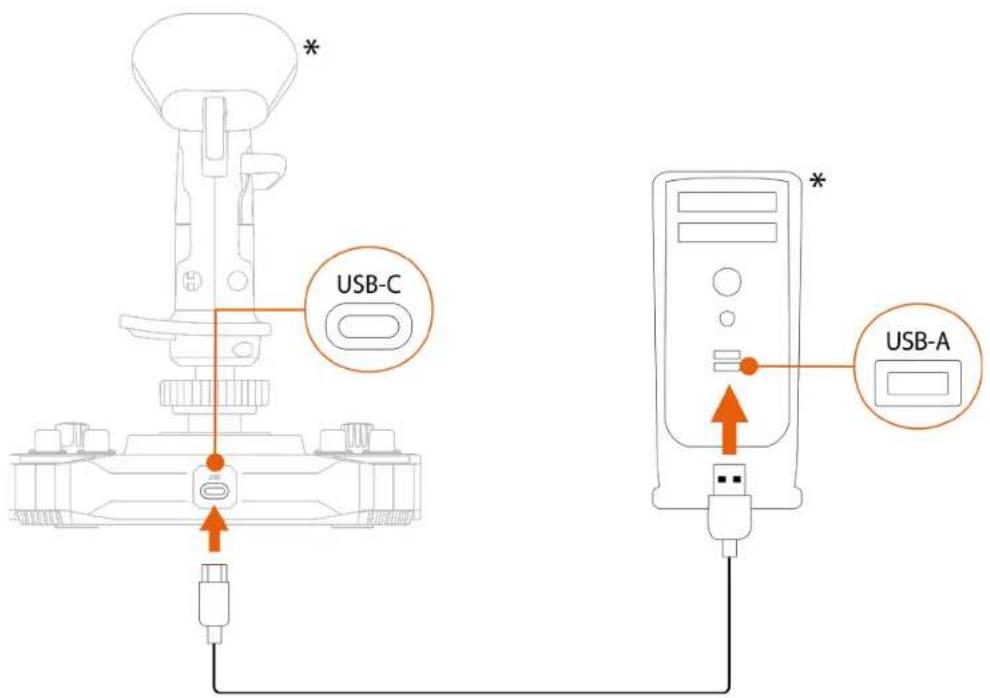

2. PC ドライバがインストールされたら、USB-A → USB-C ケーブルを使用して、Sol-R 5 ベースを PC のいずれかの USB ポートに接続します。

USB-C USB-A

コントロールパネル

コントロールパネルにアクセスするには、[スタート]を選択後、検索バーに「Control Panel」または「コントロールパネル」と入力し、[Control Panel] または [コントロールパネル] をクリックします (Windows® 10/11 の場合)。

Control Panel

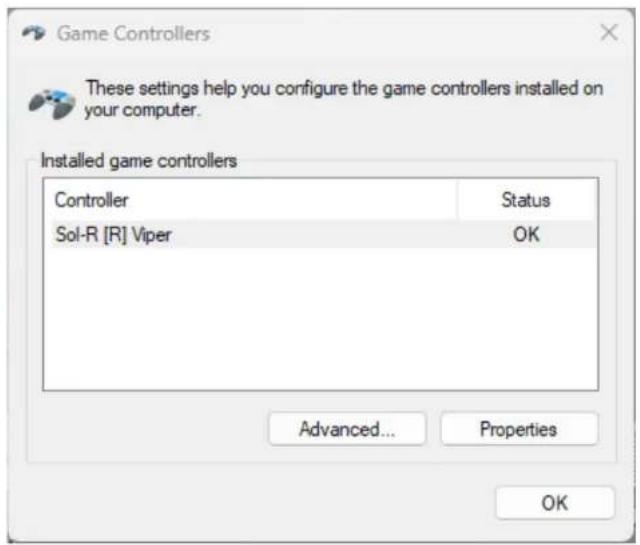

「ゲーム コントローラー」ダイアログボックスが表示されます。アクセサリーが画面上に「Sol-R [R] Viper」という名前で「OK」ステータスで表示されます。

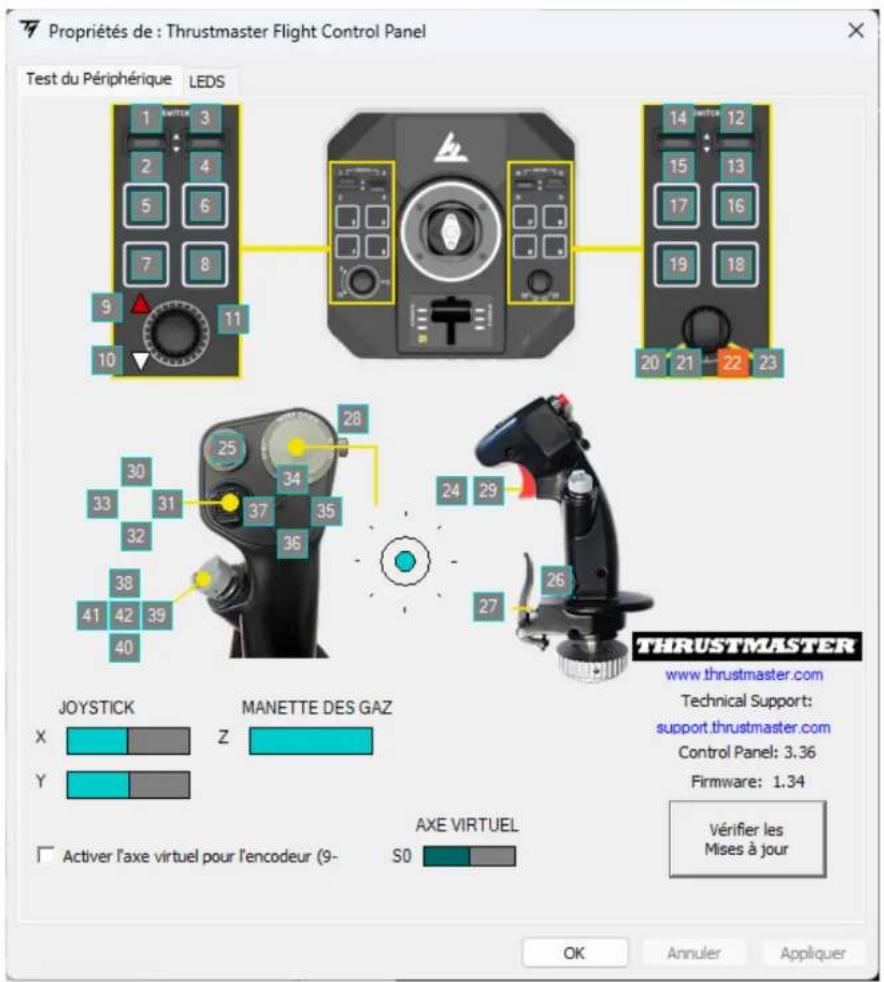

「ゲーム コントローラー」ダイアログボックスで [プロパティ] をクリックして、すべての機能を表示・テストします。

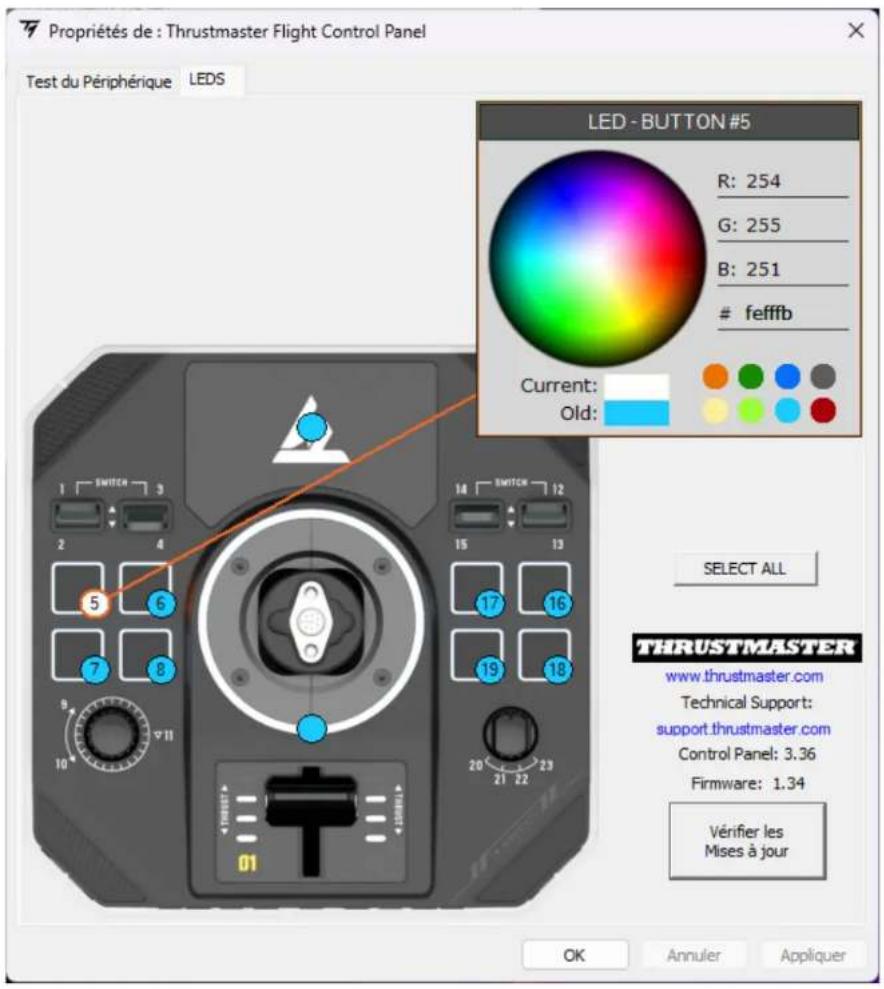

Sol-R 5 ベースは、コントロールパネルからカスタマイズ可能な 10 個の LED を搭載しています。

Propriétés de : Thrustmaster Flight Control Panel Test du Périphérique LEDs LED - BUTTON #5 R: 254 G: 255 B: 251

fefffb

Current: Old: SELECT ALL THRUSTMASTER www.thrustmaster.com Technical Support: support.thrustmaster.com Control Panel: 3.36 Firmware: 1.34 Vérifier les Mises à jour OK Annuler Appliquer

各 LED にそれぞれ異なる色を割り当てることができます。

LED の色を変更するには:

1. Sol-R 5 ベースのコントロールパネルを開きます。
2. 「ゲーム コントローラー」ダイアログボックスで [プロパティ] をクリックします。
3. [LEDS] タブで、色付きの円のいずれかをクリックし、変更したい LED を選択します。
4. 色はカラ—ホイールやプリセットから選べるほか、カラーコード（RGB または HEX）の入力も可能です。
5. [OK] をクリックして変更内容を保存します。

マッピング"

1 2 3 4 14 15 12 13 5 6 7 8 9 11 10 0+ 255- THRUSTMASTER* Slider0 Axis 20 21 22 23

右利きまたは左利きモード

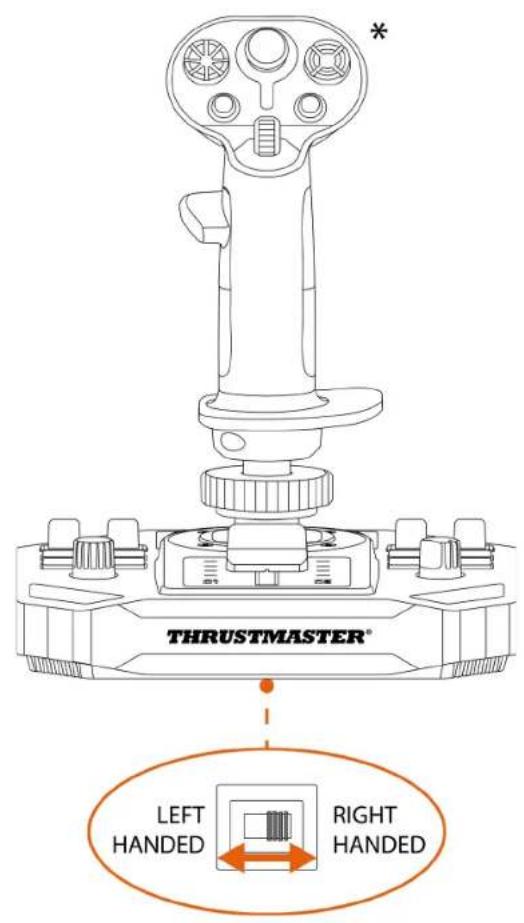

ジョイスティックを右利き用または左利き用モードに設定する際は、ベース底面にあるセレクタースイッチを「LEFT HANDED（左利き）」または「RIGHT-HANDED（右利き）」のポジションに切り替えます。

THRUSTMASTER® LEFT HANDED RIGHT HANDED

デフォルトでは、ベースは右利きモードに設定されています。

*別売品

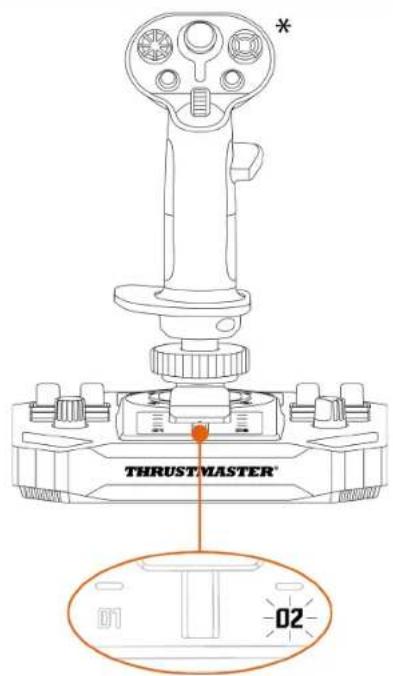

左利きモード

THRUSTMASTER® 01 02

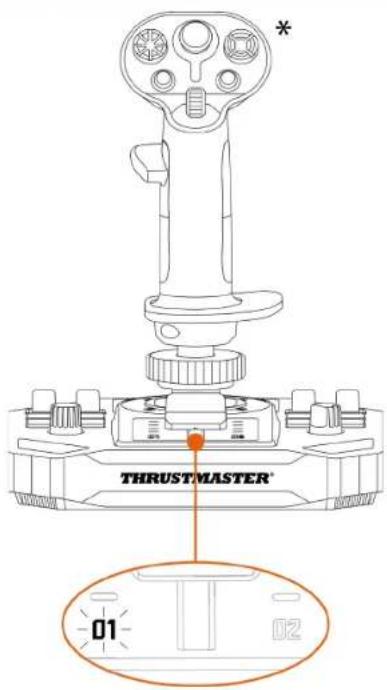

右利きモード

THRUSTMASTER 01 02

Sol-R 5 ベースを接続すると、スロットルの LED が点灯し、現在選択されているモードを示します:

01 = 右利き

02 = 左利き

右利きから左利きモード（またはその逆）への切り替えは、PCにベースを接続する前に行ってください。

*別売品

6. サポートへの取り付け

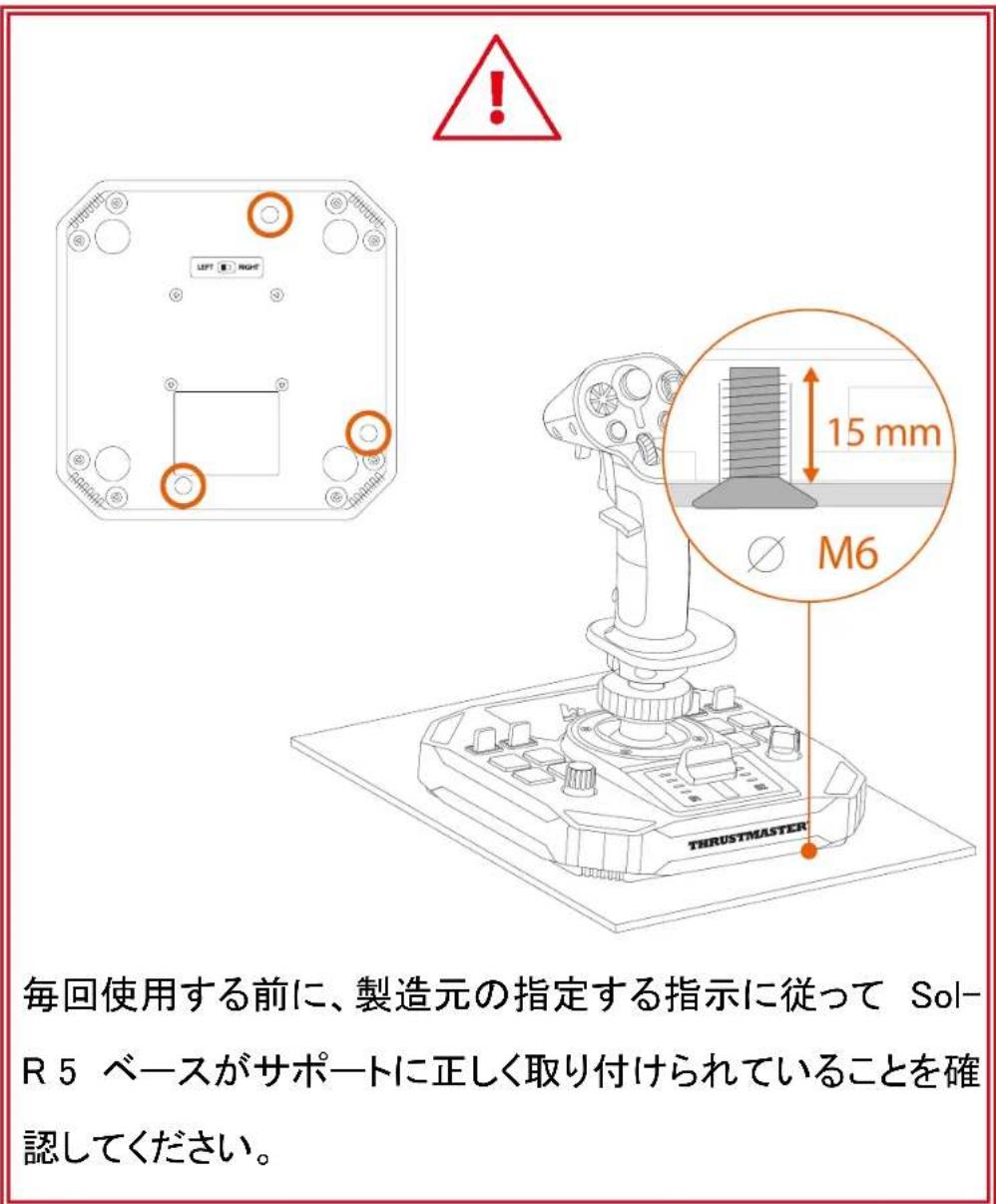

Sol-R 5 ベースは、M6 ねじ（付属していません）とベース底面にあるねじ穴を使用して、さまざまなタイプのサポートに取り付けることができます。ベース内部で、ねじの最大長が15mmを超えないようにしてください。

毎回使用する前に、製造元の指定する指示に従って Sol-R 5 ベースがサポートに正しく取り付けられていることを確認してください。

TM Flying Clamp\* への取り付け

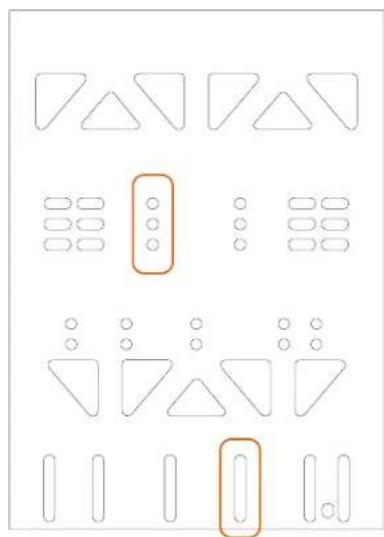

Sol-R 5 ベースを TM Flying Clamp サポート*に取り付けるには、M6 ねじ 2 本 (付属していません) を使用します。

コックピット\*または別の固定サポート\*への 取り付け

Sol-R 5 ベースをコックピット*やデスクサポート*に取り付ける場合は、M6 ねじ（付属していません）とベース底面にあるねじ穴を使用します。

Sol-R 5 ベースの損傷を防ぐために、コックピットと Thrustmaster 製品の互換性をコックピットのメーカーまたはテクニカルサポートにご確認ください。

*付属していません

7. 特長

スロットル

Sol-R 5 ベースは、宇宙船のエンジン推力を簡単にコントロールできるスロットルを搭載しています。インジケータランプにより、より精密な制御が可能です。

THRUSTMASTER 01 02

8. 互换性

認定を受けた部品以外は使用しないでください。認定を受けていない部品を使用すると、製品が破損したり、保証が無効になったりする場合があります。

フライトスティックグリップ

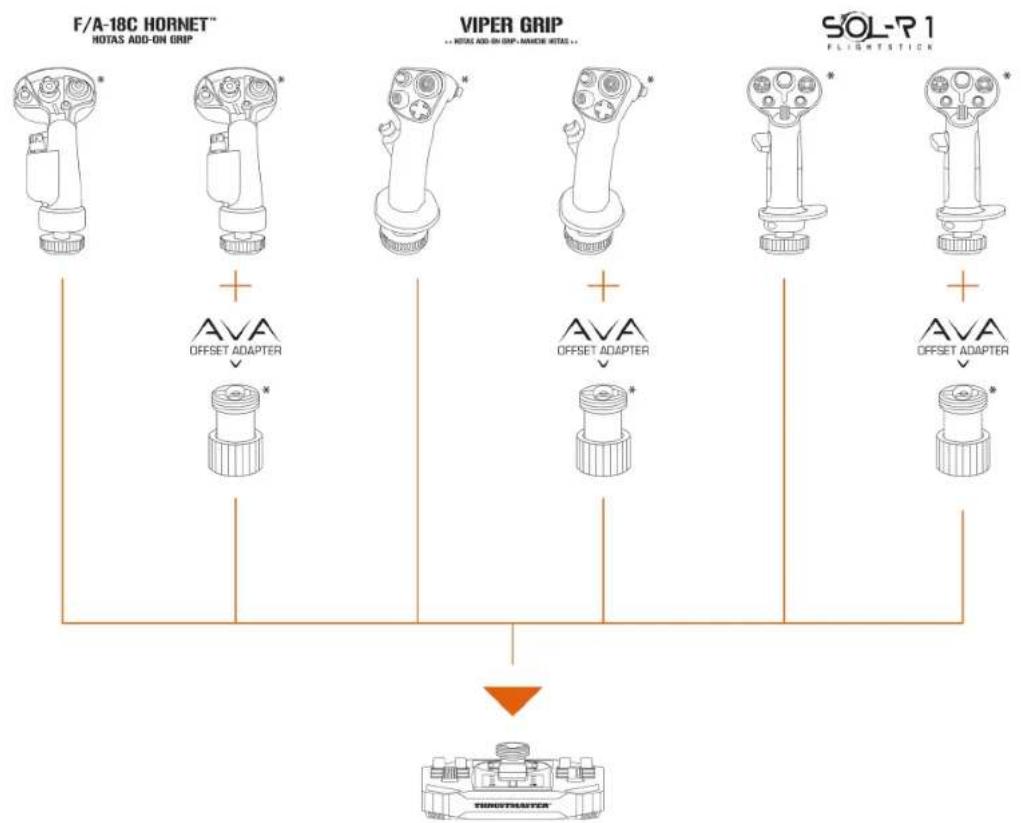

Sol-R 5 ベースは、以下のフライトスティックグリップおよびアクセサリーと互換性があります:

• Sol-R 1 Flightstick フライトスティックグリップ*
• F/A-18C Hornet™ HOTAS Add-On Grip フライトスティックグリップ*
• Viper Grip - HOTAS Add-On Grip フライトスティックグリップ*
• AVA Offset Adapter アダプター*
• 今後リリースされる Thrustmaster フライトスティックグリップ*

*別売品

9. T.A.R.G.E.T 高機能プログラミングソフ

トウェア

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) は、ほとんどの Thrustmaster フライトコントローラーの改良と、Thrustmaster コミュニティとのプロファイルの共有を可能にする、革新的な高性能ソフトウェアスイートです。

インストール

1. 以下にアクセスしてください:

1. 「Software (ソフトウェア)」セクションで、T.A.R.G.E.T 高機能プログラミングソフトウェアをダウンロードし、インストールします。

主な特長

• 軸の多彩な設定が可能。
• 複数のプログラミングレベルを利用可能: Basic、Advanced、および Script。
• ドラッグアンドドロップで操作可能。
• Sol-R 5 ベースを他の Thrustmaster 製フライトシミュレーター用アクセサリー（Hotas Cougar*、T.16000M FCS*、TWCS*、TFRP*、MFD Cougar Pack*、TCA シリーズ*、VIPER シリーズ*、AVA シリーズ*、Sol-R シリーズ* - これらはすべて T.A.R.G.E.T とも互換性あり）と組み合わせて、1 台の USB デバイスとして認識させることが可能。
• Thrustmaster コミュニティのメンバーらによって作成された高度なプロファイルを利用可能。

10. FAQ とテクニカルサポート

Sol-R 5 ベースについてご質問がおありますか、それとも技術的な問題が発生していますか？そのような場合は、Thrustmaster テクニカルサポートのウェブサイトにアクセスしてください:

1. Sol-R 5 ベースを装着したジョイスティックが正常に動作していないか、正しくキャリブレーションされていない。

2. PC の電源を切り、ジョイスティックを取り外してから再び接続し、PC を再起動してゲームをもう一度起動します。

3. ジョイスティックを接続する際は、キャリブレーションの問題を避けるため、フライトスティックグリップを中央に保ち、動かさないようにしてください。

4. Sol-R 5 ベースを装着したジョイスティックを設定できない。

5. ゲームのメニューにアクセスし、「オプション」>「コントローラー」>「ゲームパッド」または「ジョイスティック」を選択します。次に、最も適切なセッティングを選択するか、ジョイスティックのオプションを完全に再設定します。

- 詳しくは、ゲームのユーザーズマニュアルまたはオンラインヘルプを参照してください。

3. Sol-R 5 ベースを装着したジョイスティックの感度が強すぎる、もしくは弱すぎる。

• ジョイスティックは、各軸が数回動いた後に自動調整されます。
• ゲームのメニューにアクセスし、「オプション」>「コントローラー」>「ゲームパッド」または「ジョイスティック」を選択します。必要に応じて、ジョイスティックの感度やデッドゾーンを調整します（これらのオプションが利用可能な場合）。

4. Sol-R 5 ベースを装着したジョイスティックが動作しない。

- ジョイスティックがビデオゲームで正常に機能するためには、ファームウェアをアップデートする必要があります。アップデートを実行するには、以下のサイトにアクセスしてください:

[Drivers] (ドライバ) を選択し、ダウンロードおよびインストール手順にしたがってください。
