TH8A Add-On Shifter - コントローラー THRUSTMASTER - 無料のユーザーマニュアル

製品タイプ	運転シミュレーション用シフトレバー
ブランド	Thrustmaster
モデル	TH8A Add-On Shifter
寸法 (長さ x 幅 x 高さ)	25 cm x 15 cm x 10 cm
重量	1.5 kg
電源	USB (5V, 500 mA)
対応機種	PC (Windows), PlayStation 4, Xbox One, PlayStation 3, Xbox 360
シフトモード	Hパターン (7+1速) およびシーケンシャル
主材質	金属およびABSプラスチック
ケーブル長	2 m
主な機能	リアルなシフトチェンジ、プッシュによるシーケンシャルモード切り替え、安定した固定
メンテナンスと清掃	柔らかい乾いた布で拭いてください。研磨剤入りの製品は使用しないでください。
安全性	平らで安定した場所で使用してください。激しい衝撃を避けてください。
交換部品と修理可能性	Thrustmasterアフターサービスから部品を入手可能 (ボタン、スプリング、USBケーブル)。
保証	2年間
箱の内容	TH8Aレバー、USBケーブル、取扱説明書
動作温度	10°C ~ 35°C
動作湿度	20% ~ 80% (結露なし)

よくある質問 - TH8A Add-On Shifter THRUSTMASTER

TH8A Add-On Shifterの取り付け方法は？

USBケーブルをPCまたはコンソールに接続してください。レバーを適切なサポート（Thrustmasterハンドルまたは安定した面）に固定します。必要に応じてドライバをインストールしてください（Windows）：ThrustmasterのWebサイトからダウンロードします。

TH8Aはすべてのゲームと互換性がありますか？

ほとんどのシミュレーションゲームで互換性があります（iRacing、Assetto Corsa、F1® 2023など）。ゲームのオプションでHパターンまたはシーケンシャルモードを選択してください。

Hパターンモードからシーケンシャルモードに切り替える方法は？

レバーを下に押す（またはモデルによってはトリガーを引く）だけで切り替えられます。インジケーターランプの色が変わってアクティブなモードを示します。

レバーから音がする、または緩んでいるように感じる場合の対処法は？

固定ネジがしっかり締まっているか確認してください。それでも音がする場合は、可動部の潤滑を確認してください（シリコングリースを使用）。不具合の場合はサポートに連絡してください。

TH8AはThrustmasterハンドルなしで使用できますか？

はい、USB接続でPCでは独立したデバイスとして動作します。コンソールでは、互換性のあるThrustmasterハンドルが必要です。

レバーのキャリブレーション方法は？

PCでは、Thrustmasterコントロールパネルを開き、TH8Aを選択してキャリブレーションを実行してください。コンソールでは自動的にキャリブレーションが行われます。

TH8AはThrustmaster TH8RSと互換性がありますか？

いいえ、TH8Aは独立したモデルです。TH8RSは別のシフトレバーモデルです。お使いのハンドルに適したアクセサリーを確認してください。

レバーのお手入れ方法は？

柔らかい布を軽く湿らせて（清潔な水）表面を拭いてください。溶剤や研磨剤は使用しないでください。すぐに乾かしてください。

ファームウェアのアップデートはどこで入手できますか？

Thrustmaster公式サイトにアクセスし、アップデートツールをダウンロードして、レバーをUSB接続してください。指示に従ってください。

レバーが認識されない場合の対処法は？

USBポートを変更し、PCまたはコンソールを再起動してください。PCでは最新のドライバをインストールしてください。問題が続く場合は、Thrustmasterサポートに連絡してください。

使用説明書 TH8A Add-On Shifter THRUSTMASTER

ADJUSTING THE GEAR SHIFT RESISTANCE

A 取り外し可能なギアシフトノブ (出荷時には取り付けられていません)
B スティック C 調節可能な “H パターン(7+1)” シフトプレート

(出荷時設定)

D 調節可能な “シーケンシャル(+/-)” シフトプレート

(出荷時には取り付けられていません)

E 2.5 mm 六角レンチ(付属)

F ケーブルおよび DIN コネクタ G 内部ねじ
H 調節可能なクランプシステム

I コックピット取り付け用“ねじ山”

DIN/USB 着脱可能 DIN/USB ケーブル

DIN/DIN 着脱可能 DIN / DIN ケーブル

警告

本製品をお使いになる前に、このマニュアルをしっかりとお読みください。また、必要な時に読めるように大切に保管してください。

警告 - 感電

* 本製品は湿気・ホコリの多い場所や、直射日光のあたる場所で保管しないでください。
* 取り付けの際は、コネクターの向きをよく確認してください。
* コネクターやケーブルを、ねじったり引っ張ったりしないでください。
* 本製品やコネクターをぬらさないでください。
* 本製品をショートさせないでください。
* 本製品の分解や改造は絶対にしないでください(このマニュアルの指示に沿った調整は除く)。また、本製品を火の中に投棄したり、高温にさらしたりしないでください。

警告－繰り返しの動きによる負傷の可能性

シフトレバーを使用したゲームプレイは、筋肉や関節の痛みを引き起こす可能性があります。この危険性は、次のような予防措置をとることによって減らすことができます。

* 長時間連続のプレイは避けてください。
*1 時間のプレイごとに 10～15 分の休憩をとるようにしてください。
* 手、手首、腕、足を始めとする身体の部位に疲れや痛みを感じたときはプレイをただちに中止し、再開する前に数時間の休憩をとるようにしてください。
* 休憩後にプレイを再開しても、上記の症状や痛みがとれない場合は、プレイを中止して医師に相談してください。
* シフトレバーのベース部が、本ユーザーマニュアルの記載どおりに正しく設置されていることを確認してください。

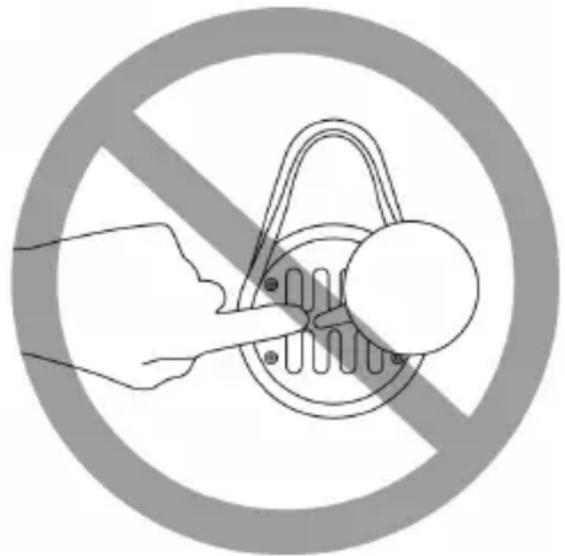

警告 - シフトレバーのすき間に注意

* お子様の手の届かない場所で使用してください。
* ゲームのプレイ中は、シフトレバーのすき間に指などを絶対に近づけないでください。はさまれてケガをする危険があります。

危險

1. ギアシフトのノブ (A) をスティック (B) に取り付けるには、ギアシフトのノブを時計回りに回します。
2. ギアシフトのノブを緩めるには、ノブを逆時計回りに回します。

締める	緩める

シフトレバーを取り付ける

取り付け台は、次のような場所に設置可能です。

- 厚さ 1～55mm のテーブル、机または棚(クランプシステム (H) を使って取り付け) - コックピット(コックピット取付用の“ねじ山”を使用。クランプシステムは取り外しできます。)

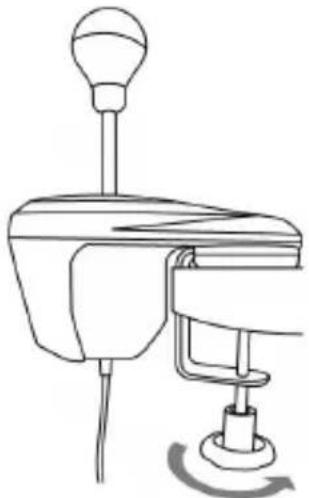

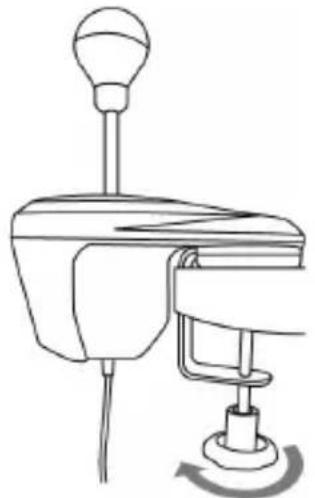

シフトレバーをテーブルまたは机に固定する

1. シフトレバーのノーズ部分を、テーブルなど平らで水平な場所に置きます。
2. 締めるとき: クランプホイールを逆時計回りに回します。
3. 緩めるとき: クランプホイールを時計回りに回します。

締める	緩める

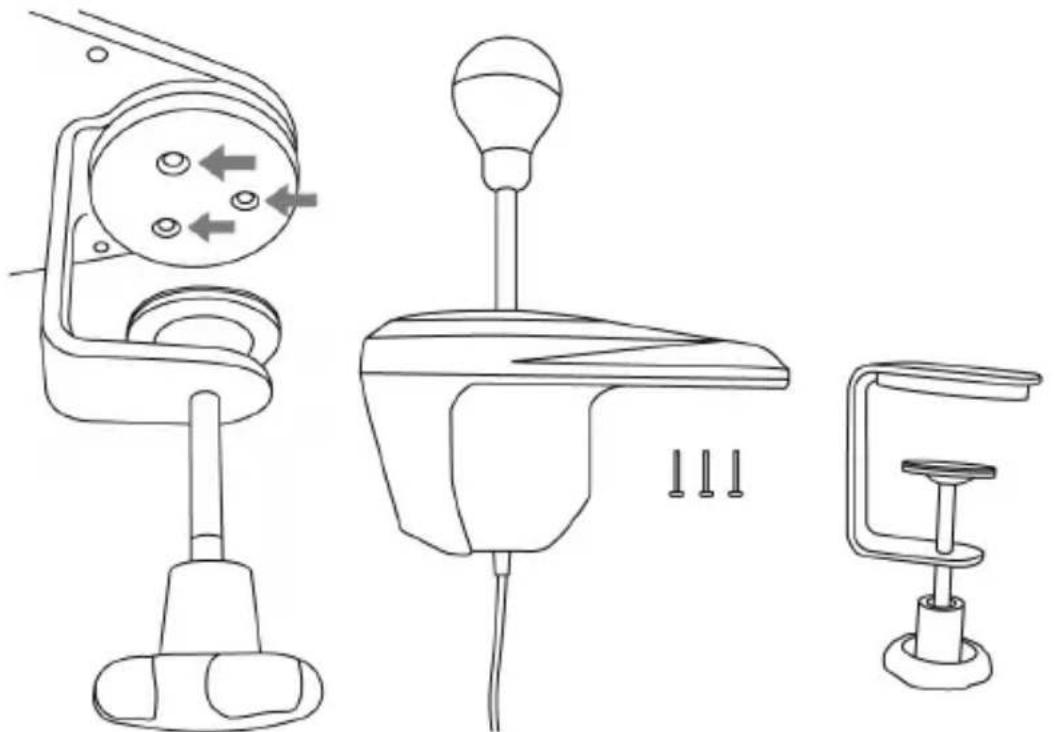

クランプシステムの位置を移動する・回転する(最大 360°)

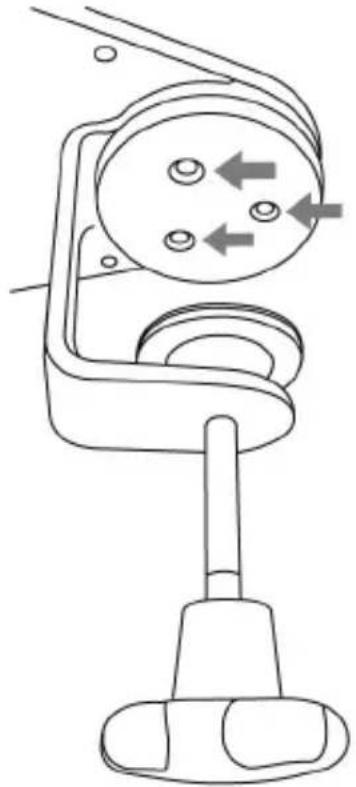

1. 付属の 2.5 mm 六角レンチ (E) で、クランプシステムを固定している 3 本のねじ (H) をほんの少しだけ緩めます。

この状態で、クランプシステム(つまりシフトレバー全体)を 360° まで回転できます。

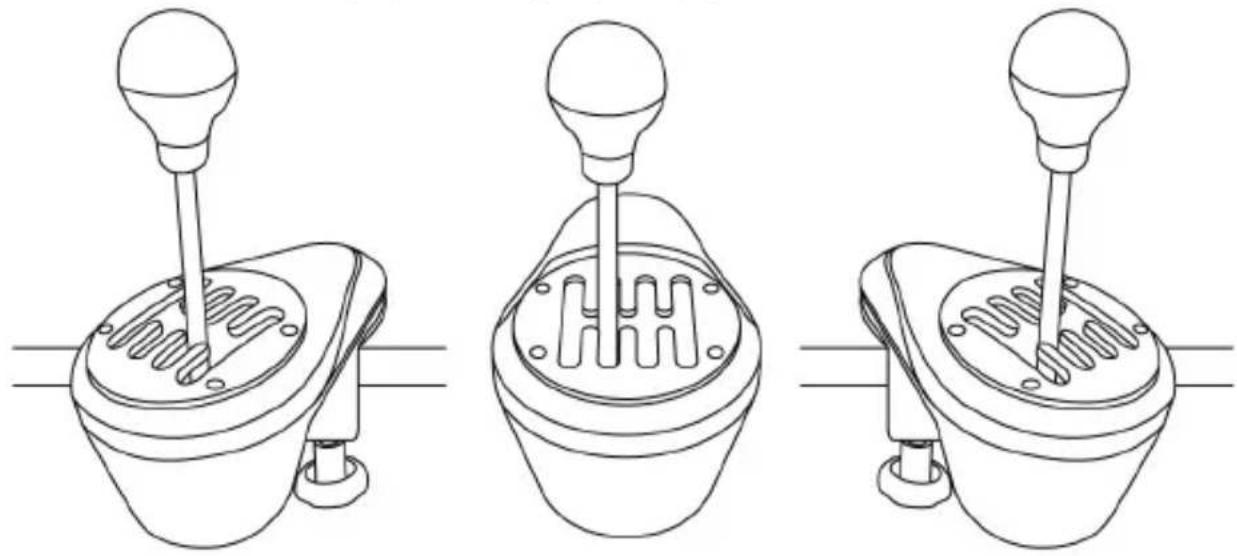

1. 回転角度 360^ のうち、任意のポジションにセットします（下図は 3 つのセッティング例ですが、その他多彩なセッティングが可能です）。

クランプシステムを固定するねじを締め直します。

1. 付属の 2.5 mm 六角レンチ (E) で、クランプシステム (H) を固定している 3 本のねじを緩めて取り外します。クランプシステムをシフトレバーから取り外します。

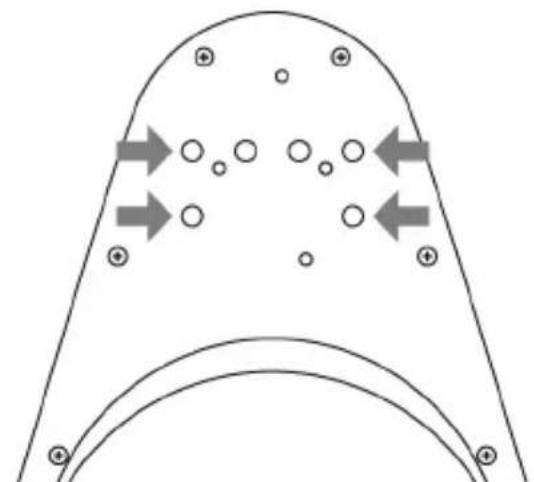

1. クランプシステムを取り外したら、2 本の “M6” ねじ(付属していません)を、コックピットと、シフトレバーのノーズ部分の下側にある 4 つの “ねじ山” (I) のうち 2 つにそれぞれ締め込みます。

長すぎる “M6” ねじは絶対に使用しないでください。 使用すると、シフトレバーのノーズ部分が貫通・破損するおそれがあります。

コックピット用のシフター取り付けテンプレートは

https://support.thrustmaster.com から入手できます。[Racing Wheels] / [TH8A Shifter] をクリックし、[Manual] を選択します。

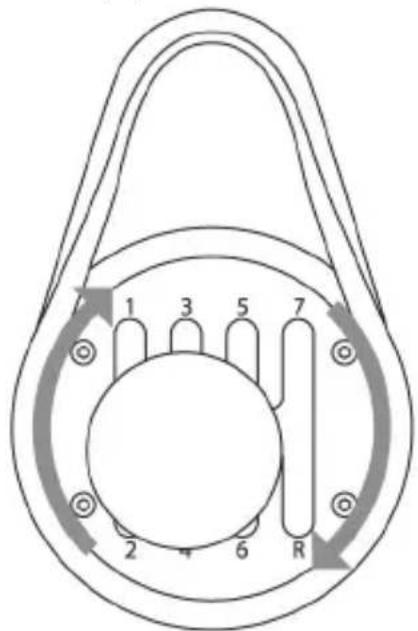

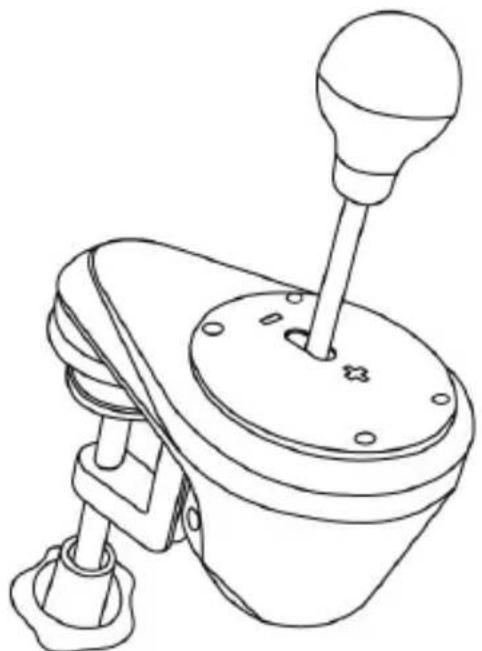

シフトプレートの位置を移動する・回転する(最大 360°)

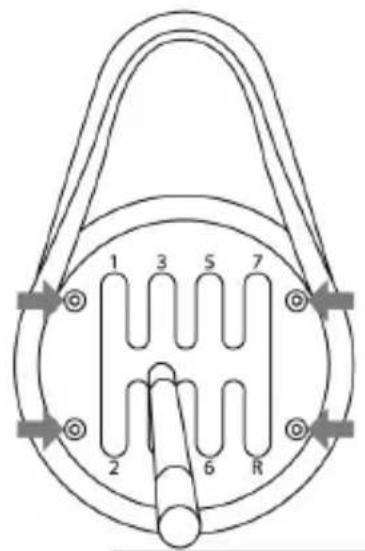

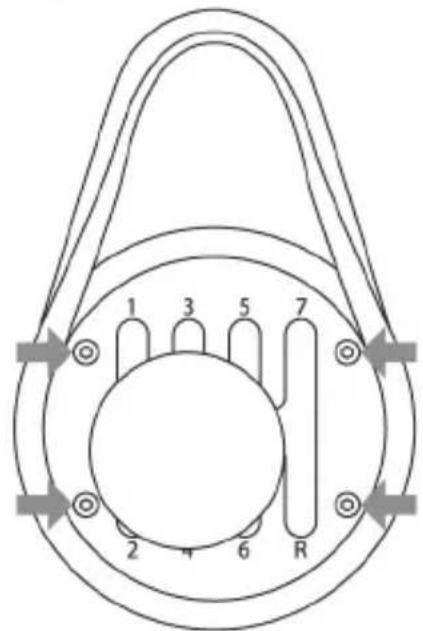

1. 付属の 2.5 mm 六角レンチ (E) で、シフトプレートを固定している 4 本のねじ (C または D) を少しだけ緩めます。

この状態で、シフトレバーを 360° まで回転できます。

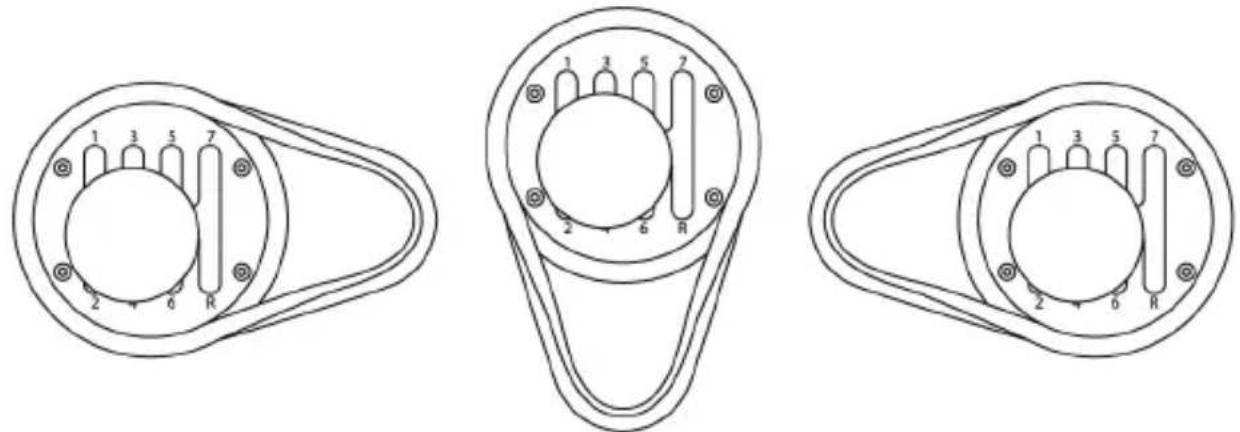

1. 回転角度 360^ のうち、任意のポジションにセットします（下図は 3 つのセッティング例ですが、その他多彩なセッティングが可能です）。

1. シフトプレートを固定している 4 本のねじを締め直します。

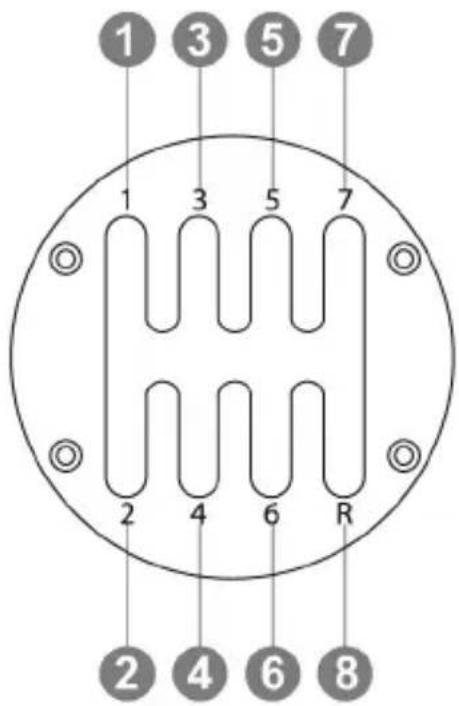

“H パターン(7+1)” シフトプレートから

“シーケンシャル(+/-)”シフトプレートに切り替える

1. ねじを緩めて(逆時計回り)、ギアシフトのノブ(A)を取り外します。
2. 付属の 2.5 mm 六角レンチ (E) で、"H パターン (7+1)" シフトプレートを固定している
   4 本のねじを緩めて取り外します。シフトプレートを取り外します。

この手順を実行する際、ねじを筐体内部に落とさないようご注意ください。

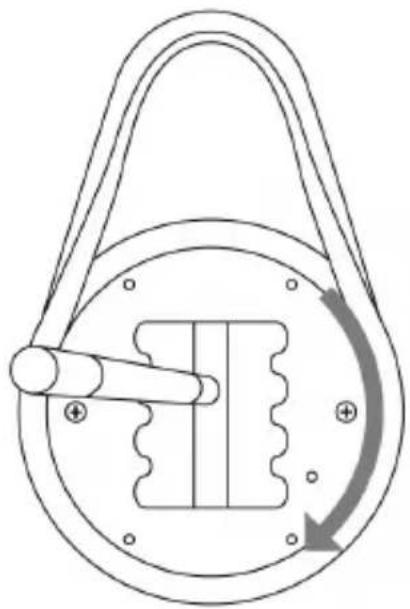

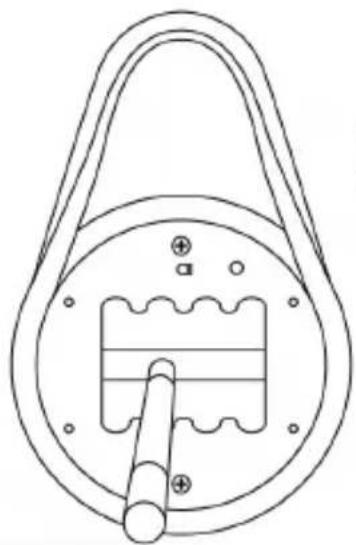

1. 内部構造を右方向(時計回り)に 90° 手動で回します。

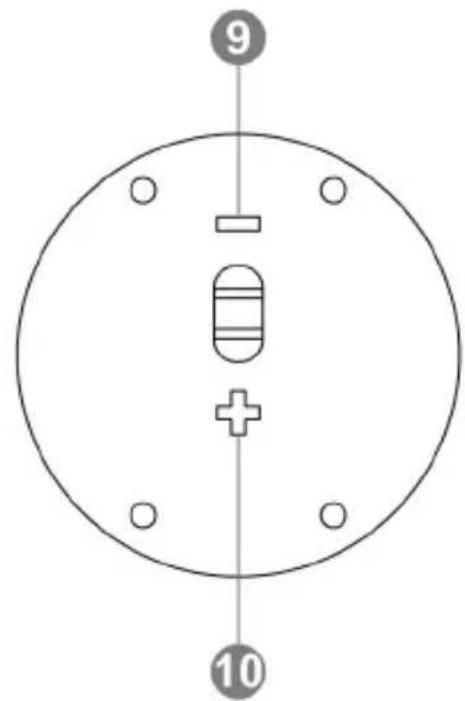

次に、“シーケンシャル(+/-)”シフトプレートを取り付けます。

1. 付属の 2.5 mm 六角レンチ (E) で、シーケンシャル (+/-)” シフトプレートを固定している 4 本のねじをしっかりと締め直します。ギアシフトのノブを回して取り付けます（時計回り）。

“H パターン(7+1)”シフトプレートの場合は、この手順を逆に実行してください。

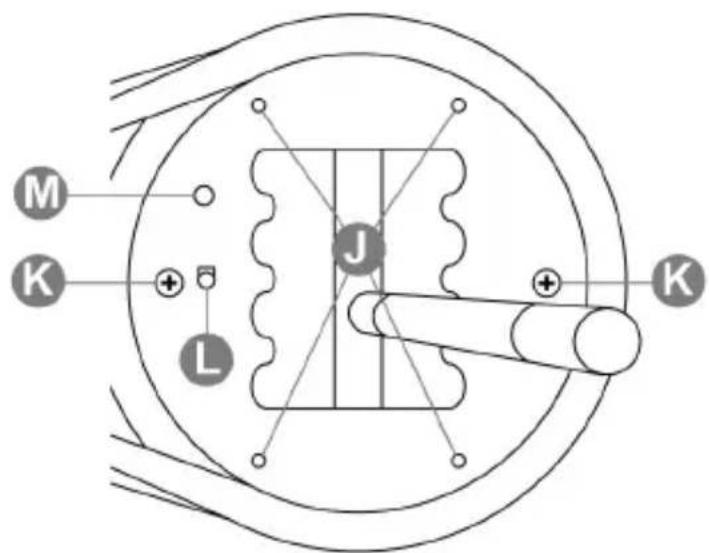

内部構造のトップカバーについての注意事項:

J: シフトプレートを取り付けるための 4 つのねじ山 (C または D)。

K: 内部構造を固定している 2 本のねじ (外さないでください)。

L: 使用中のシフトプレートを自動的に検出するボタン(C または D)。“シーケンシャル(+/-)” シフトプレートが取り付けられている場合、自動的に押された状態になります。検出が正しく行われるよう、このエリアは常にきれいな状態に保ってください。

M: シフトの位置合わせを容易にするためのスロット。

ギアシフトの抵抗を調整する

* “H パターン(7+1)” シフトプレートにのみ該当します。
* 調整を行う前に、“H パターン(7+1)” シフトプレートを必ず標準の位置に取り付けてください(下図参照)。

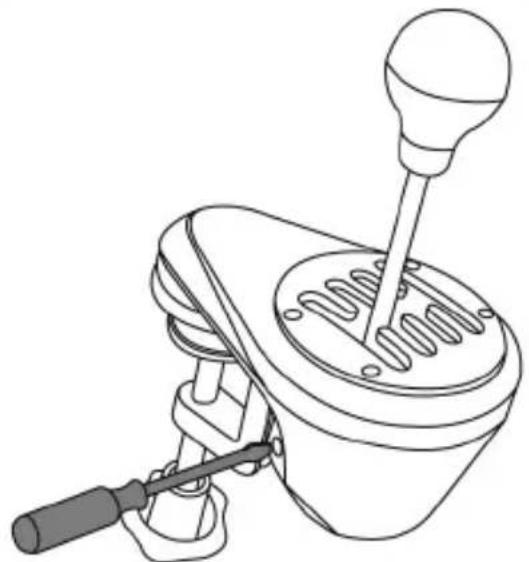

1. 大きめのマイナスドライバーを、シフトレバー筐体の左下部にある抵抗調整用ねじ(G)の頭に当てます。
2. 抵抗を少しだけ強めるには、ねじを時計回りに回します。
3. 抵抗を少しだけ弱めるには、ねじを逆時計回りに回します。

ギアシフトの抵抗を強める	ギアシフトの抵抗を弱める

最大抵抗から最小抵抗までは、ねじ2回転以内でカバーできます。

製品の破損を防ぐために:

• 強い抵抗を感じた場合、ねじをそれ以上回さないでください。
• ねじが緩んでグラグラする場合、ねじをそれ以上緩めないでください。

ゲーム機用セットアップ手順

PLAYSTATION®4/PLAYSTATION®5

ご使用の PS4™/PS5™ ゲームまたはステアリングコントローラーに応じて:

PS4™ = TH8A シフターを PS4™ の USB ポートに直接接続 (*)

-TH8A シフターの DIN コネクターを、DIN / USB ケーブルに接続します。
- TH8A シフターを、PS4™ のいずれかの USB ポートに接続します。
- ゲームを起動します。
それにより、TH8A シフターは、H パターン（7+1）とシーケンシャル（+/−）シフトプレートのどちらでも使用できます。

または

PS4™/PS5™ = TH8A シフターを、Thrustmaster ステアリングコントローラーのベース部に直接接続する (*)

(お使いの Thrustmaster ステアリングコントローラーが、シフター用コネクターを搭載している場合のみ)

• TH8A シフターの DIN コネクターを、DIN / DIN 着脱可能ケーブルに接続します。
• TH8A シフターを、ステアリングコントローラーのベース部背面にあるシフター用コネクターに接続します。
• ステアリングコントローラーを接続し、ゲームを起動します。
  それにより、TH8A シフターは、H パターン（7+1）とシーケンシャル（+/−）シフトプレートのどちらでも使用できます。

(*) PS4™/PS5™ 向けの重要な推奨事項（シフター用コネクターを搭載する Thrustmaster ステアリングコントローラー使用時のみ該当）

- PS4™/PS5™: TH8A シフターのシーケンシャル (+/-) シフトプレートを使用する場合、着脱可能 DIN/DIN ケーブルを使ってステアリングコントローラーの背面にシフターを接続することもできます。TH8A シフターは、ステアリングコントローラーの UP (=R1) および DOWN (=L1) パドルシフターに接続されます。

このステアリングコントローラーでは、TH8A シフターのシーケンシャル（+/-）シフトプレートは PS4™/PS5™ 用 Thrustmaster ステアリングコントローラーと互換性のあるすべてのレーシングゲームで 100% 互換で動作します。

- PS4™: 一部のゲームでは TH8A シフター を 2 個同時に使用することができます。

PS4™ の USB ポートに接続された、H パターン (7+1) シフトプレート付き TH8A シフター 1 個 + ステアリングコントローラー背面に接続された、シーケンシャル (+/-) シフトプレート付き

TH8A シフター 1 個

* TH8A シフターと互換性のある PS4™/PS5™ ゲームの一覧と・接続方法(ゲームによって異なる場合があります)は以下でご覧いただけます: https://support.thrustmaster.com [Racing Wheels] / [TH8A Shifter] をクリックし、[Game settings] を選択します。この一覧は定期的に更新されます。
* PS4™ では、ステアリングコントローラーや TH8A シフターを接続する際には USB ハブを使用せず・PS4™ の USB ポートに直接接続することをお勧めします。
* 一部のゲームでは、TH8A シフターが正常に動作するために、最新のアップデートのインストールが必須の場合があります（インストールには、ゲーム機がインターネットに接続されている必要があります）。

= すべての Xbox One/Xbox Series ゲームで、必ず TH8A シフターを Thrustmaster ステアリングコントローラーのベース部に直接接続してください (ゲーム機の USB ポートには絶対に接続しないでください)。

• TH8A シフターの DIN コネクターを、DIN / DIN 着脱可能ケーブルに接続します。
• TH8A シフターを、ステアリングコントローラーのベース部背面にあるシフター用コネクターに接続します。- ステアリングコントローラーを接続し、ゲームを起動します。
  それにより、TH8A シフターは、H パターン（7+1）とシーケンシャル（+/−）シフトプレートのどちらでも使用できます。

Xbox One/Xbox Series に関する重要な注意事項:

TH8A シフターのシーケンシャル (+/-) シフトプレート使用時、シフターはステアリングコントローラーの UP (=RB) および DOWN (=LB) パドルシフターに接続されます。

TH8A シフターのシーケンシャル（+/-）シフトプレート使用時、TH8A シフターは Xbox One/Xbox Series 用 Thrustmaster ステアリングコントローラーと互換性のあるすべての Xbox One/Xbox Series で 100% 互換で使用できます。

* TH8A シフターと互換性のある Xbox One/Xbox Series 用ゲームのリストは以下でご覧いただけます:

https://support.thrustmaster.com.[Racing Wheels] / [TH8A Shifter] をクリックし、[Games settings] を選択します。この一覧は定期的に更新されます。

* 一部のゲームでは、TH8A シフターが正常に動作するために、最新のアップデートのインストールが必須の場合があります（インストールには、ゲーム機がインターネットに接続されている必要があります）。

Xbox One/Xbox Series 用 Thrustmaster ステアリングコントローラーと TH8A シフターとの互換性を確保するために、以下のアドレスから PC で入手できるステアリングコントローラーの最新のファームウェアの適用が必須となる場合があります: https://support.thrustmaster.com[Racing Wheels] / [TH8A Shifter] をクリックし、[Firmware] を選択します。

PC 用セットアップ手順

= すべての PC ゲーム (*) で、必ず TH8A シフターを PC のいずれかの USB ポートに直接接続してください。

-TH8A シフターの DIN コネクターを、DIN / USB ケーブルに接続します。
- TH8A シフターを、PC のいずれかの USB ポートに接続します。
- TH8A シフターを PC に接続すると、プラグアンドプレイによって自動的に認識およびインストールされます。
- デバイスは、Windows®の [コントロール パネル] に [T500 RS Gear Shift] として表示されます。
- [プロパティ] をクリックし、デバイスの機能を表示・テストします。
- ゲームを起動します。

これでレースの準備が整いました！

(*) PC 向けの重要な推奨事項（シフター用コネクターを搭載する Thrustmaster ステアリングコントローラー使用時のみ該当）

• TH8A シフターのシーケンシャル（+/-）シフトプレートを使用する場合、着脱可能 DIN/DIN ケーブルを使ってステアリングコントローラーの背面にシフターを接続することもできます。TH8A シフターは、ステアリングコントローラーの UP（=2）および DOWN（=1）パドルシフターに接続されます。
  このステアリングコントローラーでは、TH8A シフターのシーケンシャル（+/-）シフトプレートは PC 用 Thrustmaster ステアリングコントローラーと互換性のあるすべてのレーシングゲームで 100% 互換で動作します。
• 一部のゲームでは TH8A シフターを 2 個同時に使用することができます。

PC の USB ポートに接続された、H パターン (7+1) シフトプレート付き TH8A

シフター 1 個

+ ステアリングコントローラー背面に接続された、シーケンシャル (+/-) シフトプレート付き TH8A シフター 1 個

* Thrustmaster シフトレバーは、次の PC 用ハードウェアおよびソフトウェアに対応しています:
- MULTI-USB およびシフトレバーに対応しているすべてのゲーム。
- 市販されているすべてのステアリングコントローラー。
* ステアリングコントローラーや TH8A シフターは、PC の USB 2.0 ポート (USB 3.0 でなく) に、ハブ経由でなく直接接続することをお奨めします。
* 一部の PC ゲームでは、最新のゲームアップデートをインストールしないと、TH8A シフターが正しく動作しない可能性があります。
* ステアリングホイールと TH8A シフター間の競合を防ぐため、一部の PC ゲームでは、次のような措置が対応な場合があります:
- ステアリングホイールのギアシフトパドルには何もマッピングしないこと。
- “Hold button for gear” 機能を有効にすること。

PC 上でのマッピング

ソフトウェアパッケージ

PC 用ソフトウェアパッケージをここで入手できます:

https://support.thrustmaster.com.[Racing Wheels] / [TH8A Shifter] をクリックし、[Drivers] を選択します。

- ソフトウェア パッケージのインストール後は、次のことが可能になります。

* TH8A シフターのファームウェアバージョンを確認します。

*(必要に応じて)ファームウェアを最新のバージョンに更新

* “ブートローダーによる復旧方法”（ファームウェア不具合時におけるシフトレバーの復旧用）を使用します。

* PC 上のカスタム コントロール パネル (ゲーム コントローラ) へのアクセス

* PC ではアナログモードでお楽しみいただけます（ハンドブレーキ）

高度なキャリブレーション ソフトウェア

TH8A ギアシフトの調整は自動的に行われます。

PC 用の高度なキャリブレーションソフトウェアも、https://support.thrustmaster.com にて入手可能です。[Racing Wheels] / [TH8A Shifter] をクリックし、[Software] を選択します。これは、ギアシフトの移動距離を自由に調整するためのソフトウェアです。

設定が完了すると、ギアシフタの内蔵メモリ内に保存されます（保存された設定はPS4™/PS5™、Xbox One/Xbox Series、およびPC上で利用できます）。

TH8A シフターを各種システムに接続する際の手順概要

	TH8A シフターを接続
PS4TM	ゲームまたはステアリングコントローラーに応じて (*)- PS4TM/PS5TM 本体に直接 (USB)- またはステアリングコントローラーの背面に接続(DIN)
PS5TM	常にステアリングコントローラーの背面に接続 (DIN)
XBOX ONE/XBOX SERIES	常にステアリングコントローラーの背面に接続 (DIN)
PC	常に (*) PC に直接接続 (USB)

(*) 例外に関する詳細については、マニュアルの当該ページに記載されている重要な推奨事項を参照してください。

警告

* たとえ同じ形状の DIN コネクターを搭載している場合でも、TH8A シフターを Thrustmaster ステアリングコントローラー以外のデバイスに直接接続することは絶対に止めてください。TH8A シフターや他のデバイスに損傷を与える恐れがあります。

トラブルシューティング

*シフトレバーが正しく動作しない、または正しく調整されていない:

- コンピュータまたはゲーム機本体の電源を切り、シフトレバーを取り外してから、ゲームを再起動します。

- ゲーム内の “Options/Controller” から、最適な設定を選択またはセットアップします。

* ゲームのユーザーマニュアルおよびオンラインヘルプで、さらに詳しい情報を入手できます。

- 弊社サイトのサポートページ (https://support.thrustmaster.com) では、さまざまなヘルプやヒント、および互換性のあるゲームリストなどが提供されています。[Racing Wheels] / [TH8A Shifter] をクリックします。

- Xbox One/Xbox Series では、Xbox One/Xbox Series 用 Thrustmaster ステアリングコントローラーと TH8A シフターとの互換性を確保するために、以下のアドレスから PC で入手できるステアリングコントローラーの最新のファームウェアの適用が必須となる場合があります: https://support.thrustmaster.com[Racing Wheels] / [TH8A Shifter] をクリックし、[Firmware] を選択します。

著作權

© 2021 Guillemot Corporation S.A. All rights reserved. Thrustmaster® は、Guillemot Corporation S.A. の登録商標です。その他の商標は、それぞれの所有権者に帰属します。PlayStation® は Sony Interactive Entertainment, Inc. の登録商標です。Microsoft® Windows® は米国およびその他における Microsoft Corporation の登録商標です。その他の商標は、それぞれの所有権者に帰属します。本書に含まれるイラストには法的拘束力はありません。本書に含まれる内容、設計および仕様は、事前の通告なしに変更される場合があり、また、各国で異なる場合があります。中国製。

環境保護推獎

リサイクルのための廃機器の収集地点についての詳細は、地域自治体までお問い合わせください。

お住まいの国・地域で適用される、電気電子機器のリサイクル法を遵守してください。

この情報は大切に保管してください。色や形状は実際の製品と異なる場合があります。本製品をご使用になる前に、プラスチック留め具や粘着テープなどはすべて取り除いてください。
