使用説明書 Sol-R 3 AVA Grip Add-On THRUSTMASTER

本製品を取り付ける前、使用する前、およびメンテナンスする前に、このマニュアルに記載されている指示をよくお読みください。安全に関する注意事項を必ず守ってください。これらの指示に従わない場合、事故や破損の原因となります。このマニュアルは、後で参照できるように保管しておいてください。

目次

1. パッケージ内容......6
2. 技術仕様 ....7
3. フライトスティックグリップの使用に関する情報.....9
4. 組み立て....11

マッピング....13

ラダー機能 19

多方向視点ハットスイッチ....21

1. フライトスティックグリップを設定する……24

右利きまたは左利きモード……24

Sol-R* ベース使用時の設定例....25

AVA* ベースまたは HOTAS Magnetic Base* ベ

一ス使用時の設定例....28

右利きモードから左利きモードへの変更…… 29

左利きモードから右利きモードへの変更…… 33

高さアダプター....37

1. 互换性 ..... 38

ベース....39

力ム 40

1. T.A.R.G.E.T 高機能プログラミングソフトウェア ...41

インストール....41

主な特長....42

1. FAQ とテクニカルサポート....43

SOL-R3

A V A

ADD-ON GRIP

Sol-R 3 AVA Add-On Grip フライトスティックグリップで最高の体験: スペースバトルや探索の最前線まで、あなたをしっかりと導いてくれます。

このマニュアルは、Sol-R 3 AVA Add-On Grip を最適な条件で設置および使用するのに役立ちます。離陸の前に、説明書と警告をよく読んでください。これらの情報は、製品の楽しさを最大限に引き出すために役立ちます。

ファームウェアのアップデート

Sol-R 3 AVA Add-On Grip フライトスティックグリップをビデオゲームで正しく機能させるためには、ベースのファームウェアをアップデートする必要があります。

- Sol-R 5 Base ベースをお使いの場合は、以下にアクセスしてください:

- AVA ベースをお使いの場合は、以下にアクセスしてください:

- HOTAS Magnetic Base ベースをお使いの場合は、以下にアクセスしてください:

[Drivers]（ドライバ）を選択し、ダウンロードおよびセットアップ手順にしたがってください。

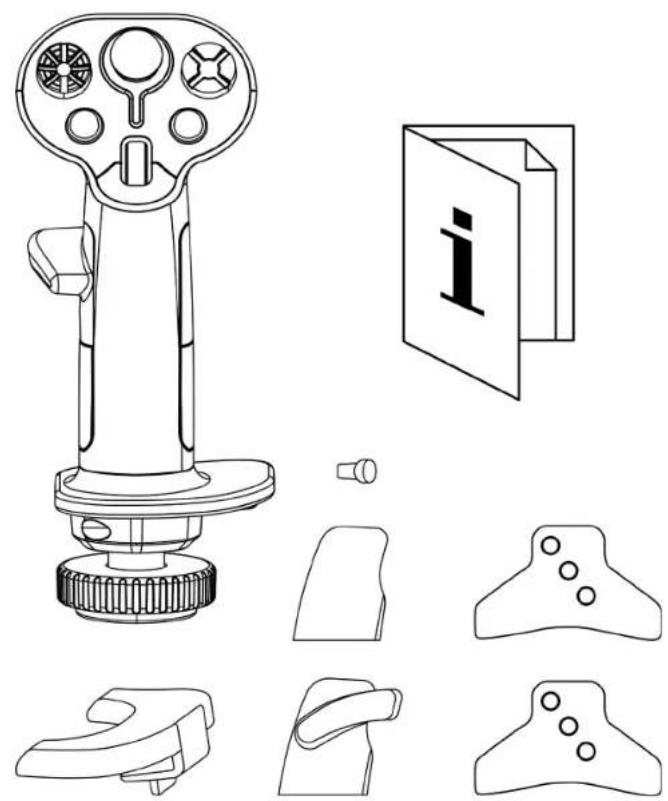

1. パッケージ内容

① アナログミニスティック
② 8 方向視点ハットスイッチ
③ アクションボタン
④ スクロールホイール
⑤ 親指レスト（右利きおよび左利き）
⑥ 両手利き対応リストレスト
⑦ フライトスティックグリップ回転によるラダー機能（ロック可能）

8 9

11

9

10

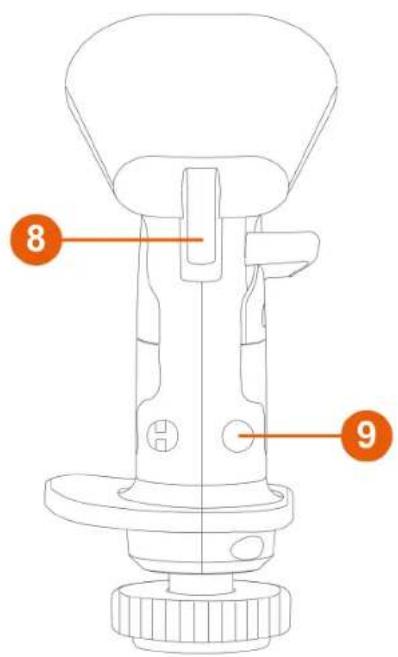

⑧ トリガー（デュアルポジショントリガー 1 個を含む）
⑨ 取り外し可能ボタン
⑩ 取り外し可能高さアダプター（右利きおよび左利き）
⑪ STAR カム (AVA* ベース専用)

*別売品

3. フライトスティックグリップの使用に関

する情報

ドキュメント

本製品をお使いになる前に、このドキュメントをもう一度よくお読みになり、後で参照できるように保管しておいてください。

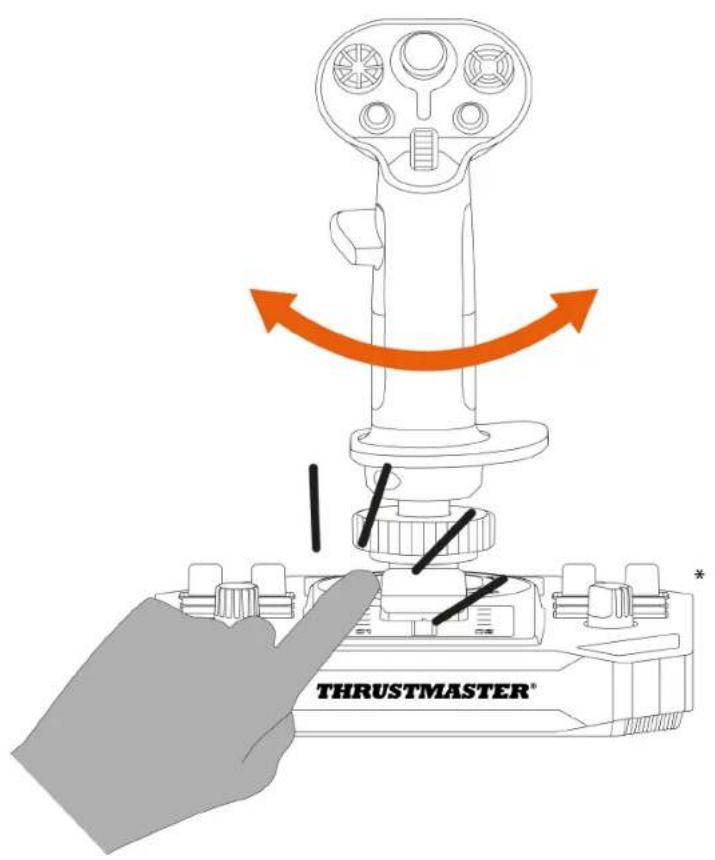

挟まれ危険

Sol-R 3 AVA Add-On Grip フライトスティックグリップをベース*に装着して使用する際は、ベースとフライトスティックグリップの軸の間に指を入れないでください。

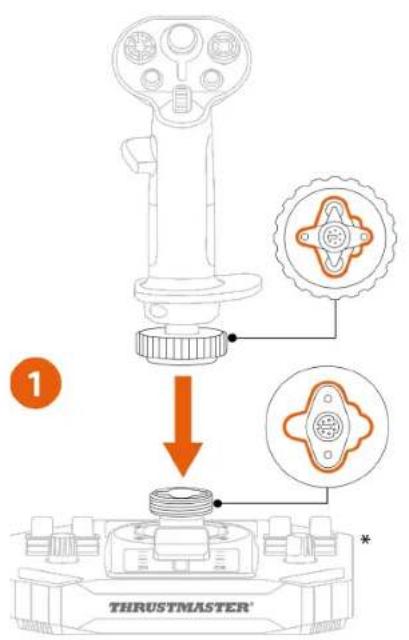

1. フライトスティックグリップを、互換性のあるベース*に取り付けます。以下の図に示すように、フライトスティックグリップが適切な位置にあることを確認してください。

2. クランプリングを締めます。

抵抗を感じたら、無理に押し込まないでください。ベースとフライトスティックグリップのコネクターが適切に位置合わせされていることを確認してください。この指示に従わないと、製品が損傷する可能性があります。

マッピング"

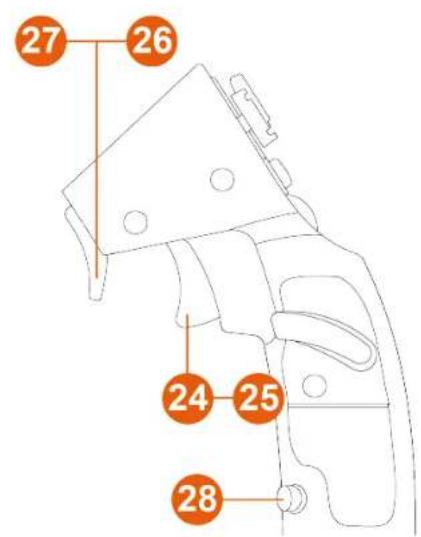

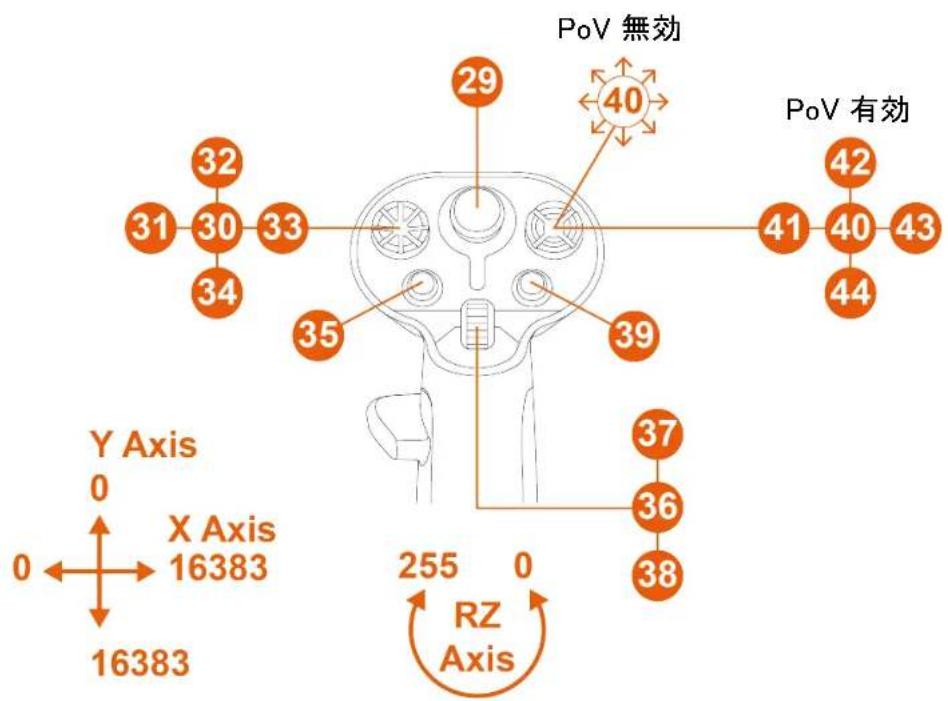

Sol-R* ベース使用時の右利きモード

27 26 24 25 28

PoV 無効 40 29 32 31 30 33 34 35 39 41 40 43 42 44 PoV 有効 37 36 38 Y Axis 0 X Axis 16383 16383 255 0 RZ Axis

*別売品

Sol-R* ベース使用時の左利きモード

26 27 25 24 28

PoV 有効 PoV 無効 30 29 31 30 33 34 42 41 40 43 44 35 39 37 36 38 Y Axis 0 X Axis 16383 255 0 RZ Axis 16383

*別売品

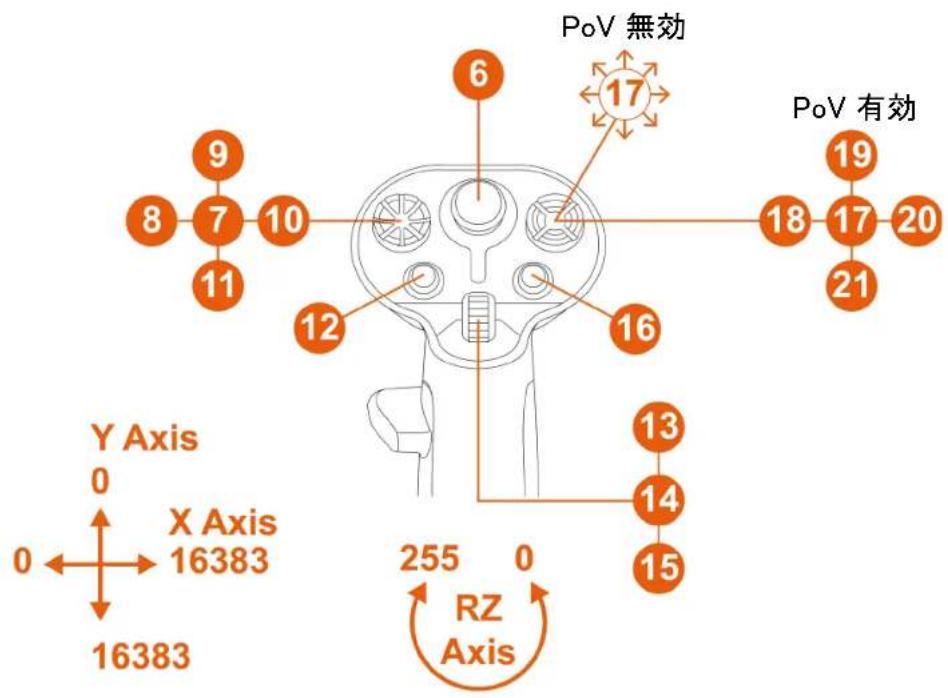

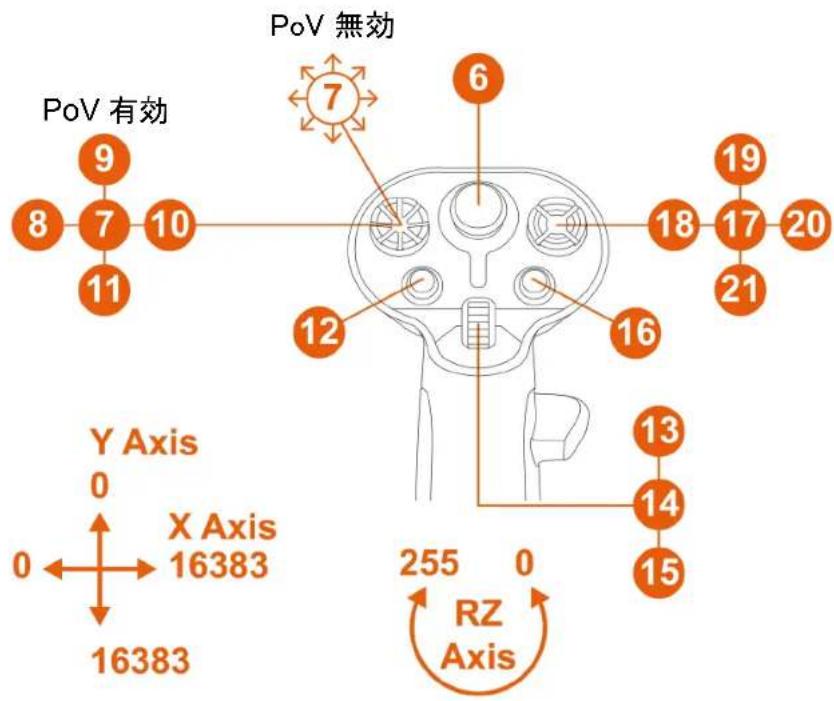

AVA* ベース使用時の右利きモード

4 3 1 2 5

PoV 無効 17 6 9 8 7 10 11 12 16 18 17 20 19 PoV 有効 Y Axis 0 X Axis 16383 15 13 14 12 11 255 0 RZ Axis

*別売品

AVA* ベース使用時の左利きモード

3 4 2 1 5

PoV 有効 8 7 10 11 PoV 無効 6 7 12 16 13 14 15 18 17 20 19 21 Y Axis 0 X Axis 0 ← X Axis 16383 16383 255 0 RZ Axis

*別売品

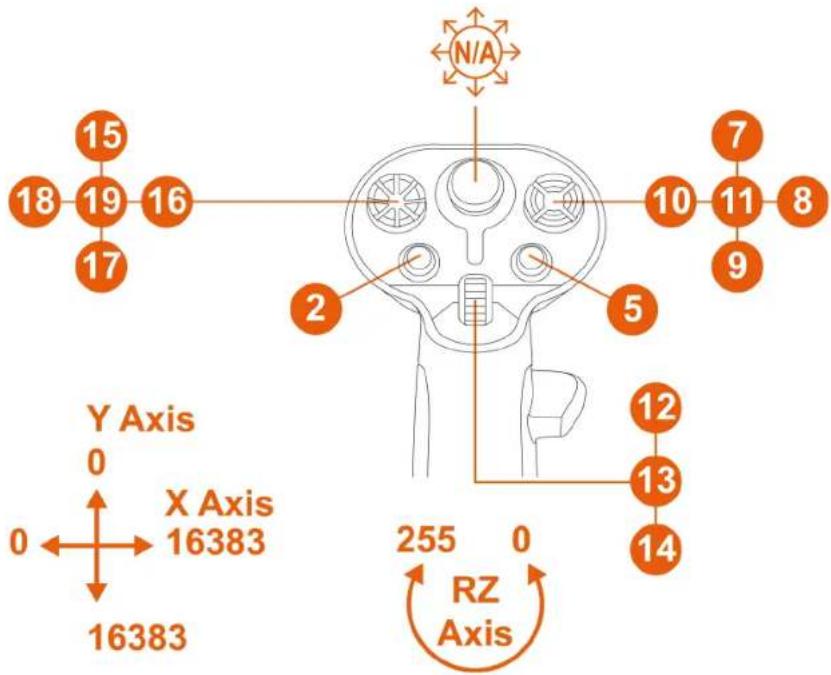

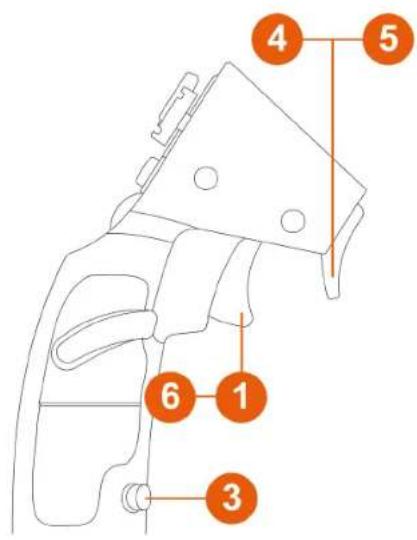

Warthog Converter\* を装着した HOTAS Magnetic

Base\* ベースの場合

4 5 6 1 3

PoV 無効

N/A 15 18 19 16 17 2 5 7 10 11 8 9 Y Axis 0 X Axis 16383 14 12 13 255 0 RZ Axis

*別売品

この構成では、フライトスティックグリップは「VIPER HOTAS Add-On Grip」として認識されます。

この構成では、フライトスティックグリップ回転によるラダー機能は使用できません。

ラダー機能

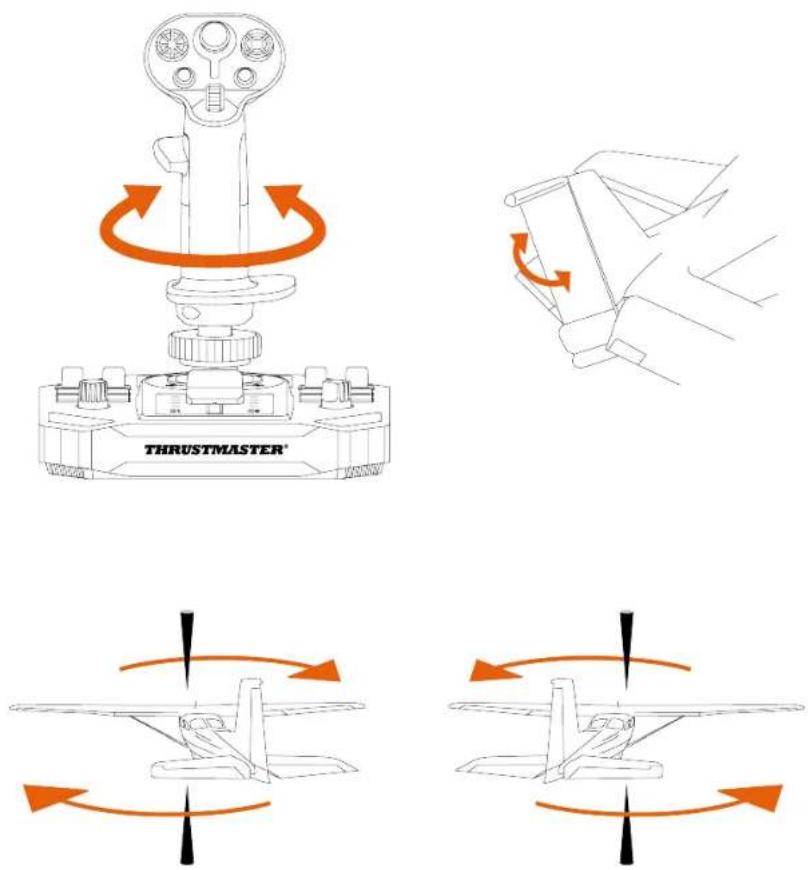

Sol-R 3 AVA Add-On Grip フライトスティックグリップは、左右方向へのグリップ回転で操作できるラダー機能を搭載しています。

パイロットはラダーを操作することで機体を垂直軸で旋回（つまり機体が右または左に曲がる）できます。

この機能は、Z 軸（ヨー）の回転をロックすることで無効にできます。

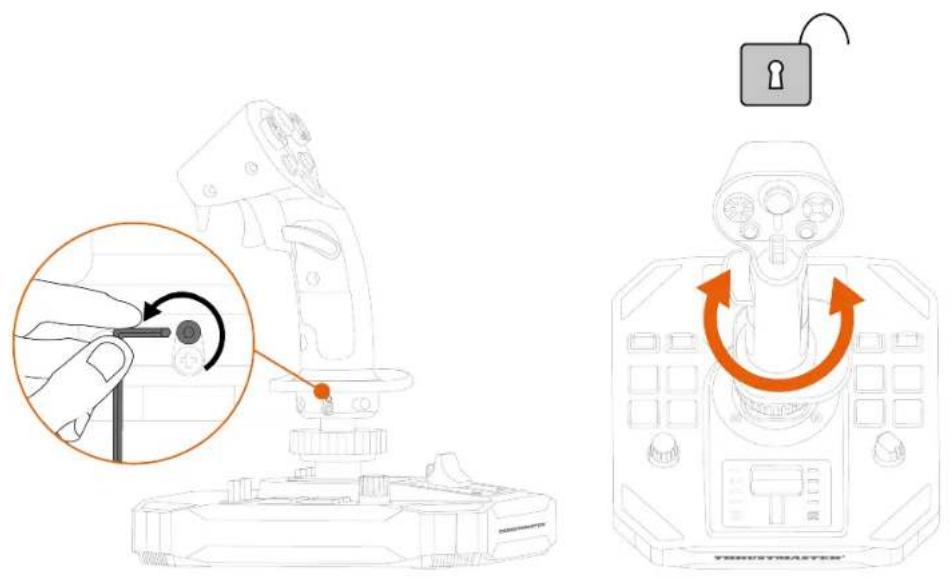

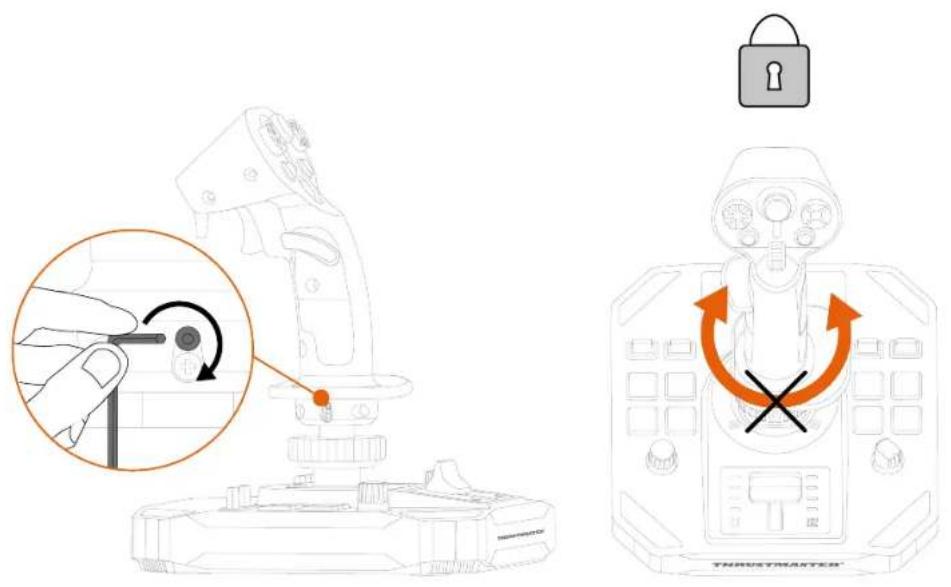

ラダー機能をロックするには:

- 2mm 六角レンチ（付属していません）を使用して、リストレスト下部の六角ねじを固定します。

- 2mm 六角レンチ（付属していません）を使用して、リストレスト下部の六角ねじを外します。

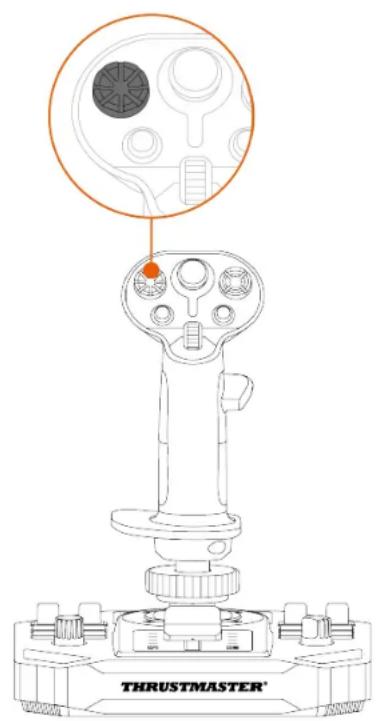

Sol-R 3 AVA Add-On Grip フライトスティックグリップは、多方向視点ハットスイッチを搭載しており、宇宙船の周囲の状況を確認することができます（対応しているゲームのみ）。

ゲーム内の設定メニューから、多方向視点ハットスイッチの各方向に、各種視点（後方、左右、および外部ビュー）を割り当てることができます。

また、多方向視点ハットスイッチを他の用途（射撃など）に割り当てることも可能です。

左利きモード

視点切り替え機能は無効化することができます。ただし、その場合でも多方向ハットスイッチ自体は引き続き使用できます。

視点切り替え機能を無効化するには:

• Sol-R 3 AVA Add-On Grip フライトスティックグリップのコントロールパネルを開きます。
• 「Game Controllers (ゲーム コントローラー)」ダイアログボックスで [Properties (プロパティ)] をクリックします。
• [Test Input]（テスト入力）タブで、[Point of View hat-switch]（視点ハットスイッチ）のチェックを外し（選択を解除し）ます。

視点切り替え機能（右利きモード）

有効
無効

視点切り替え機能（左利きモード）

有効
無効

5. フライトスティックグリップを設定する

右利きまたは左利きモード

Sol-R 3 AVA Add-On Grip フライトスティックグリップは、右利き・左利きどちらのプレイヤーにもフィットする両手利き対応設計です。

デフォルトの状態では、フライトスティックグリップは右利きモードに設定されています。

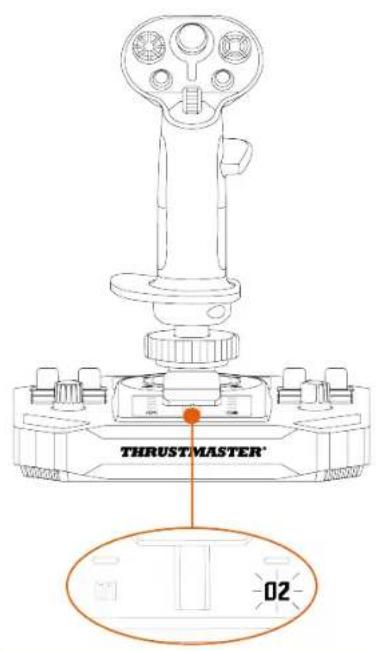

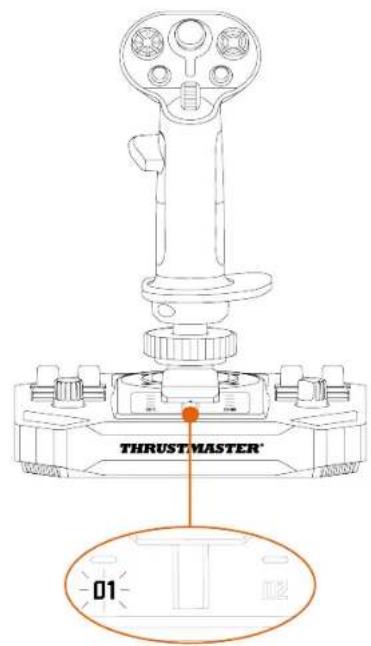

Sol-R\* ベース使用時の設定例

左利きモード

THRUST MASTER 02

右利きモード

THRUSTMASTER 01

右利きから左利きモード（またはその逆）への切り替えは、PCにジョイスティックを接続する前に行ってください。

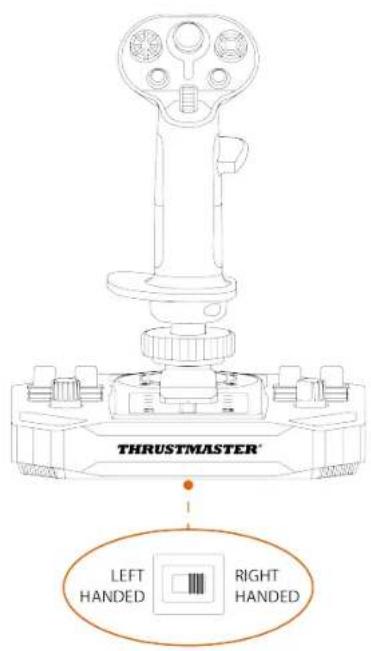

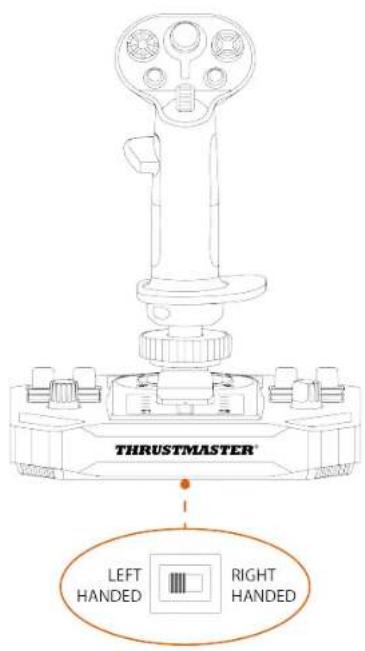

ジョイスティックを左利きモードに設定するには:

- ジョイスティックのベースの底面にあるセレクタースイッチを「LEFT HANDED（左利き）」に切り替えます。

THRUSTMASTER® LEFT HANDED RIGHT HANDED

ジョイスティックは「Sol-R [L] Flightstick」という名前で認識されます。

ジョイスティックを右利きモードに設定するには:

- ジョイスティックのベースの底面にあるセレクタースイッチを「RIGHT HANDED (右利き)」に切り替えます。

THRUSTMASTER® LEFT HANDED RIGHT HANDED

ジョイスティックは「Sol-R [R] Flightstick」という名前で認識されます。

AVA\* ベースまたは HOTAS Magnetic Base\*

ベース使用時の設定例

Sol-R 3 AVA Add-On Grip フライトスティックグリップを AVA*

ベースまたは HOTAS Magnetic Base* ベースに装着して使

用する場合:

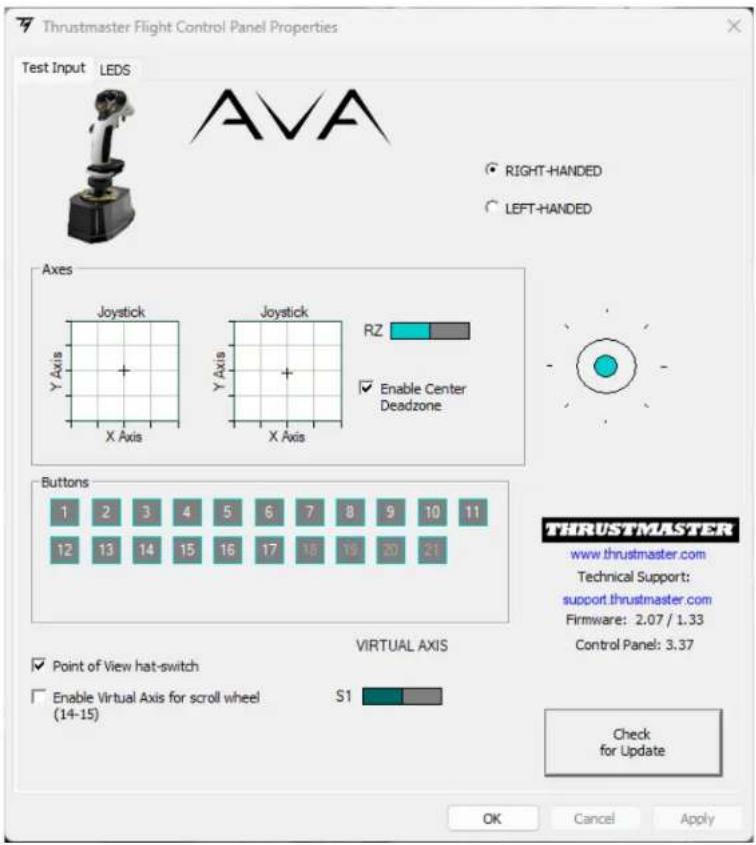

1. コントロールパネルを開きます。
2. 「Game Controllers (ゲーム コントローラー)」ダイアログボックスで [Properties (プロパティ)] をクリックします。
3. [Test Input] (テスト入力) タブで、[RIGHT-HANDED] (右利き) または [LEFT-HANDED] (左利き) を選択します。

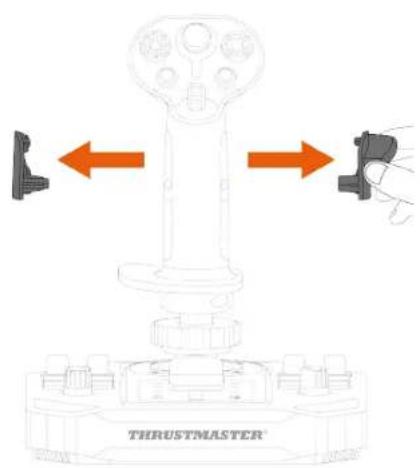

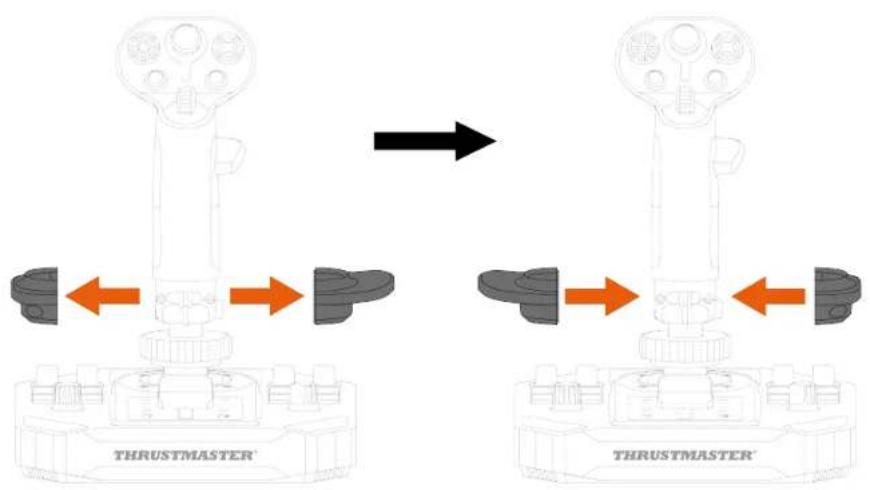

1. 右利き用親指レストの両パーツを取り外します。

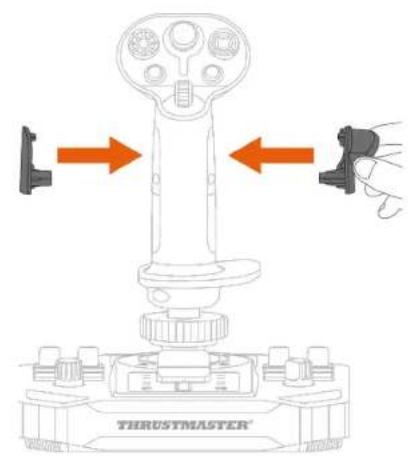

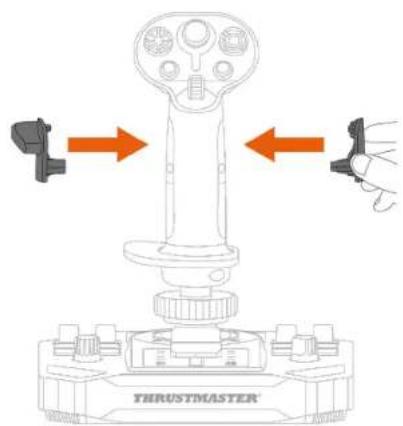

1. 左利き用親指レストの両パーツを、フライトスティックグリップに取り付けます。

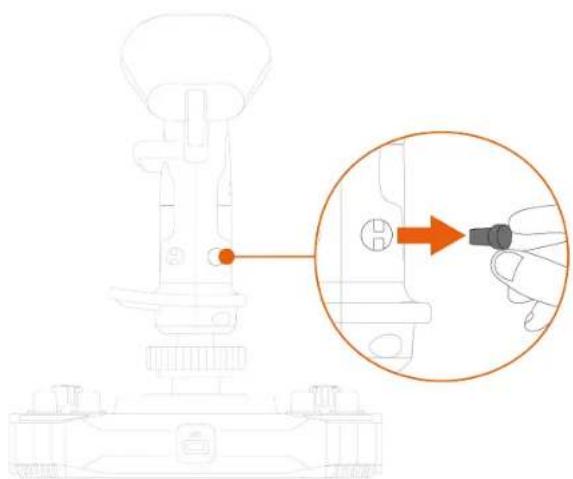

1. フライトスティックグリップ背面にある取り外し可能ボタンを取り外します。

1. 取り外し可能ボタンを親指レストの下に取り付けます。

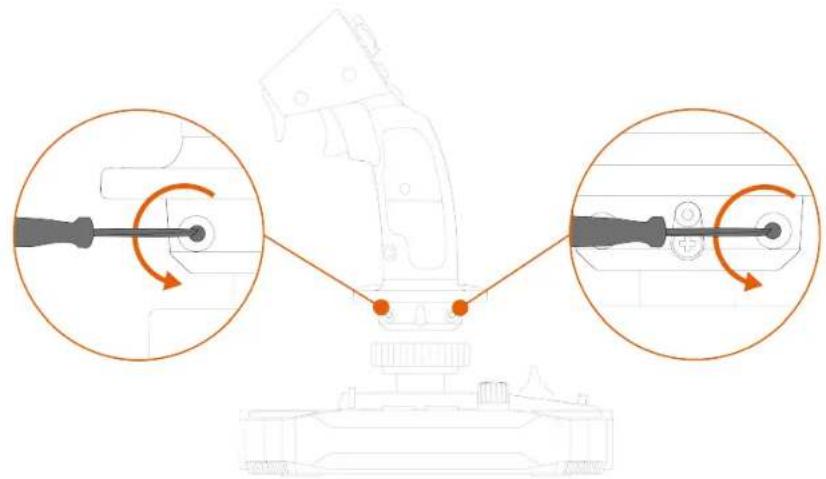

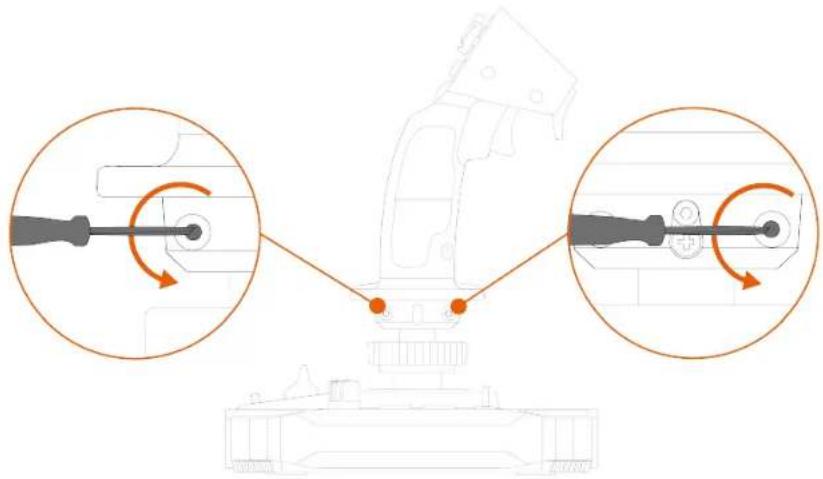

1. リストレストを固定している 2 本のねじを外します。

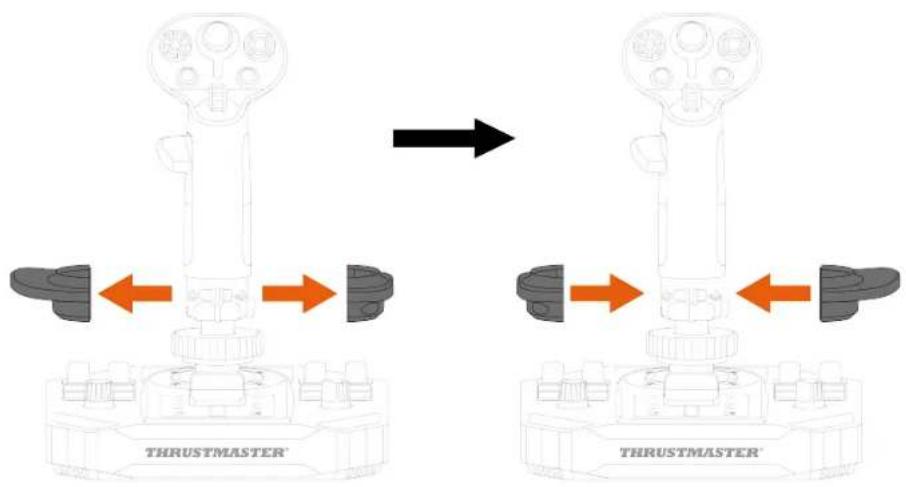

1. リストレストの 2 つのパーツを取り外し、パーツを反転させてフライトスティックグリップに取り付け直します。

1. リストレストを固定している 2 本のねじを差し込んで締めます。

1. 左利き用親指レストの両パーツを取り外します。

1. 右利き用親指レストの両パーツを、フライトスティックグリップに取り付けます。

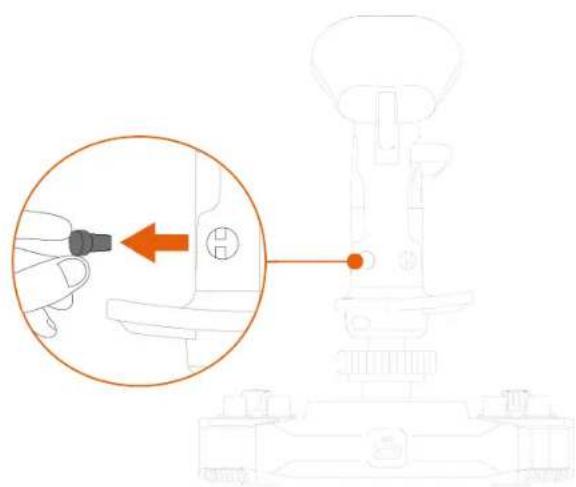

1. フライトスティックグリップ背面にある取り外し可能ボタンを取り外します。

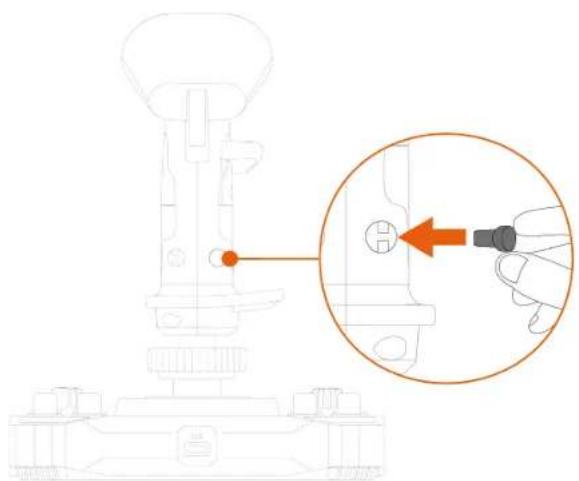

1. 取り外し可能ボタンを親指レストの下に取り付けます。

1. リストレストを固定している 2 本のねじを外します。

1. リストレストの 2 つのパーツを取り外し、パーツを反転させてフライトスティックグリップに取り付け直します。

1. リストレストを固定している 2 本のねじを差し込んで締めます。

Sol-R 3 AVA Add-On Grip フライトスティックグリップには、グリップを握った際の手の位置を高くして快適性を向上させる高さアダプターが付属しています。

アダプターなし
アダプターあり

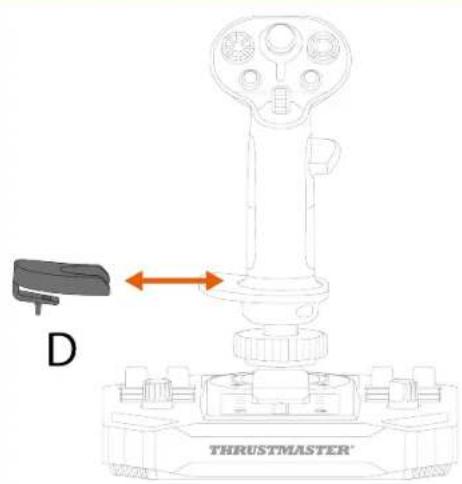

高さアダプターを取り付ける際は、リストレストにクリップで固定します。

左利きモード
右利きモード

認定を受けた部品以外は使用しないでください。認定を受けていない部品を使用すると、製品が破損したり、保証が無効になったりする場合があります。

ベース

Sol-R 3 AVA Add-On Grip フライトスティックグリップは、 AVA* ベース、Sol-R 5 Base* ベース、および HOTAS Magnetic Base* ベースと互換性があります。

Sol-R 3 AVA Add-On Grip フライトスティックグリップを HOTAS Magnetic Base* ベースに装着するには、互換性を確保するために Warthog Converter* の使用が必要です。

*別売品

力ム

Sol-R 3 AVA Add-On Grip フライトスティックグリップには、 AVA* ベースをお使いのユーザーが宇宙シミュレーションで 使用できる STAR カムが 2 個付属しています。

カムは、フライトスティックグリップに加えられた力が動きに変換される方法を調整し、フライトスティックグリップの軌道の感触とその挙動を変化させます。

AVA* ベースへのカムの取り付け手順については、こちらをご参照ください:

7. T.A.R.G.E.T 高機能プログラミングソフ

トウェア

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) は、ほとんどの Thrustmaster フライトコントローラーの改良と、Thrustmaster コミュニティとのプロファイルの共有を可能にする、革新的な高性能ソフトウェアスイートです。

インストール

1. 以下にアクセスします:

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. 「Software」(ソフトウェア) セクションで、T.A.R.G.E.T 高機能プログラミングソフトウェアをダウンロードし、インストールします。

主な特長

• 軸の多彩な設定が可能。
• 複数のプログラミングレベルを利用可能:ベーシック、アドバンスト、およびスクリプト。
• ドラッグアンドドロップで操作可能。
• Sol-R 3 AVA Add-On Grip フライトスティックグリップを他の Thrustmaster 製フライトシミュレーター用アクセサリー (Hotas Cougar*、T.16000M FCS*、TWCS*、TFRP*、MFD Cougar Pack*、TCA シリーズ*、VIPER シリーズ*、AVA シリーズ*、Sol-R シリーズ* - これらはすべて T.A.R.G.E.T とも互換性あり) と組み合わせて、1 台の USB デバイスとして認識させることが可能。
• Thrustmaster コミュニティのメンバーらによって作成された高度なプロファイルを利用可能。

8. FAQ とテクニカルサポート

Sol-R 3 AVA Add-On Grip フライトスティックグリップについてご質問がおありますか、それとも技術的な問題が発生していますか？そのような場合は、Thrustmaster テクニカルサポートのウェブサイトにアクセスしてください：

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. ジョイスティックが正常に動作していないか、 正しくキャリブレーションされていない。

2. PC の電源を切り、ジョイスティックを取り外してから再び接続し、PC を再起動してゲームをもう一度起動します。

3. ジョイスティックを接続する際は、キャリブレーションの問題を避けるため、フライトスティックグリップを中央に保ち、動かさないようにしてください。

4. ジョイスティックを設定できない。

5. ゲームのメニューにアクセスし、「オプション」>「コントローラー」>「ゲームパッド」または「ジョイスティック」を選択します。次に、最も適切なセッティングを選択するか、ジョイスティックのオプションを完全に再設定します。

6. 詳しくは、ゲームのユーザーズマニュアルまたはオンラインヘルプを参照してください。

3. ジョイスティックの感度が強すぎる、もしくは弱すぎる。

• ジョイスティックは、各軸が数回動いた後に自動調整されます。
• ゲームのメニューにアクセスし、「オプション」>「コントローラー」>「ゲームパッド」または「ジョイスティック」を選択します。必要に応じて、ジョイスティックの感度やデッドゾーンを調整します（これらのオプションが利用可能な場合）。

4. ジョイスティックが正常に動作していない。

ジョイスティックをビデオゲームで正しく機能させるためには、ベースのファームウェアをアップデートする必要があります。

- Sol-R 5 Base ベースをお使いの場合は、以下にアクセスしてください:

- AVA ベースをお使いの場合は、以下にアクセスしてください: https://support.thrustmaster.com/product/ava

- HOTAS Magnetic Base ベースをお使いの場合は、以下にアクセスしてください:

[Drivers]（ドライバ）を選択し、ダウンロードおよびセットアップ手順にしたがってください。
