INSTRUKCJA OBSŁUGI Sol-R 3 AVA Grip Add-On THRUSTMASTER

V této konfiguraci jerukojeť letové páky rozpoznána jako VIPER HOTAS Add-On Grip.

Przed zainstalowaniem urządzenia, przed każdym

jego użyciem i przed wykonaniem jakichkolwiek

czynności konserwacyjnych uważnie przeczytaj

wskazówki zawarte w niniejszej instrukcji. Koniecznie

przestrzegaj wskazówek dotyczących

bezpieczeństwa. Ich nieprzestrzeganie może

prowadzić do wypadków i/lub uszkodzeń. Zachowaj tę

instrukcję do ewentualnego użycia w przyszłości.

SPIS TREŚCI

1. ZAWARTOŚĆ OPAKOWANIA......6

2. ELEMENTY TECHNICZNE......7

3. INFORMACJE DOTYCZĄCE KORZYSTANIA

Z UCHWYTU DRAŻKA STEROWEGO......9

1. ZAKŁADANIE....11

Mapowanie....13

Funkcja steru kierunku....19

Wielokierunkowy przełącznik grzybkowy

widoku....21

1. KONFIGUROWANIE UCHWYTU DRAŻKA

STEROWEGO....24

Tryb praworęczny lub leworęczny ......24

Przykład konfiguracji z podstawą Sol-R* ..25

Przykład konfiguracji z podstawą AVA* lub

podstawą HOTAS Magnetic Base*......28

Zmiana trybu praworęcznego na
leworęczny....29
Zmiana trybu leworęcznego na
praworęczny 33
Adapter wysokości 37

1. ZGODNOŚĆ......38
   Podstawy 39
   Krzywki....40

2. ZAAWANSOWANA APLIKACJA DO
   PROGRAMOWANIA T.A.R.G.E.T....41
   Instalacja....41
   Główne cechy i funkcje 42

3. CZĘSTO ZADAWANE PYTANIA I POMOC TECHNICZNA......43

SOL-P3

A V A

ADD-ON GRIP

Zanurz się w świecie kosmicznych wrażeń dzięki uchwytowi drążka sterowego Sol-R 3 AVA Add-On Grip, który będzie Twoim towarzyszem w każdej międzygwiezdnej bitwie i przygodzie.

Niniejsza instrukcja pomoże Ci w instalacji i optymalnej eksploatacji uchwytu Sol-R 3 AVA Add-On Grip. Zanim wystartujesz, uważnie zapoznaj się ze wskazówkami i ostrzeżeniami, które pomogą Ci czerpać maksymalną przyjemność z użytkowania urządzenia.

Aktualizowanie oprogramowania sprzętowego

Aby uchwyt drążka sterowego Sol-R 3 AVA Add-On Grip działał prawidłowo w grach wideo, należy zaktualizować oprogramowanie sprzętowe podstawy.

- Jeśli korzystasz z podstawy Sol-R 5 Base, wejdź na stronę: https://support.thrustmaster.com/product/sol-r-5-base

- Jeśli korzystasz z podstawy AVA, wejdź na stronę: https://support.thrustmaster.com/product/ava

- Jeśli korzystasz z podstawy HOTAS Magnetic Base, wejdź na stronę: https://support.thrustmaster.com/product/hotas-magnetic-base

Wybierz Drivers (Sterowniki) i wykonaj instrukcje obejmujące procedurę pobierania oraz instalacji.

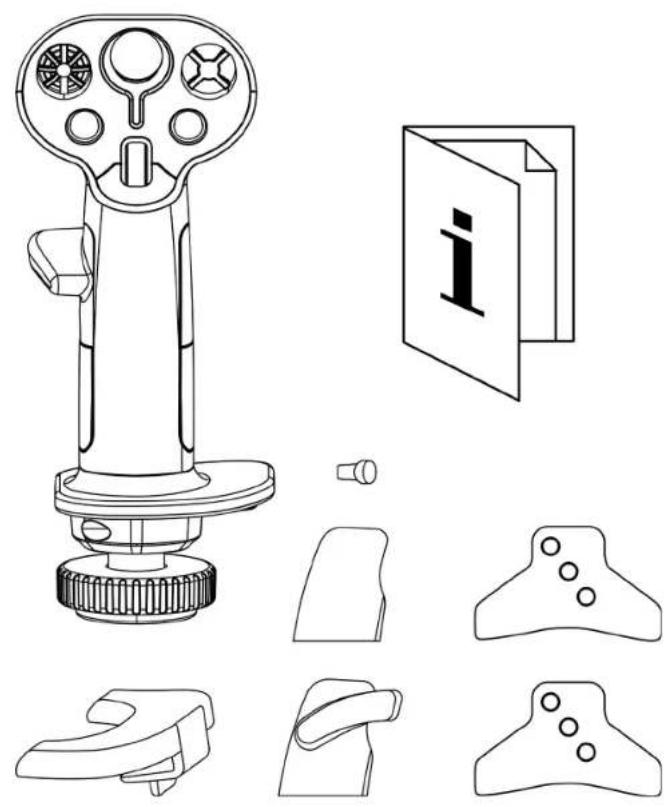

1. Zawartość opakowania

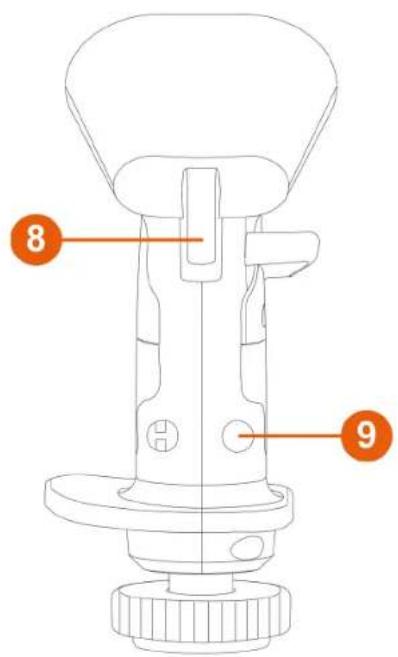

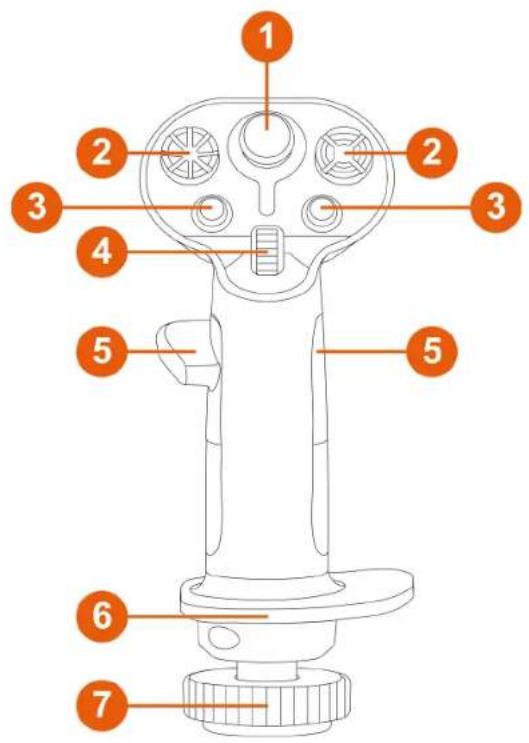

2. Elementy techniczne

1 Minidrażek analogowy
2 8-kierunkowe przełączniki grzybkowe widoku (PoV)
3 Przyciski czynności
4 Kółko do przewijania
5 Podpórki kciuka (dla graczy prawo- i leworęcznych)
6 Obureczna podpórka dłoni
7 Funkcja steru kierunku obsługiwana przez obracanie uchwytu drążka sterowego (z blokadą)

8 9

11

9

10

⑧ Spusty (w tym jeden dwupozycyjny)
9 Wymienne przyciski
⑩ Wymienny adapter wysokości (dla graczy prawo-i leworęcznych)
11 Krzywki STAR (tylko do podstawy AVA*)

3. Informacje dotyczące korzystania z uchwytu drążka sterowego

Dokumentacja

Zanim rozpoczniesz korzystanie z urządzenia, jeszcze raz uważnie zapoznaj się z tym dokumentem, a następnie zachowaj go do wglądu.

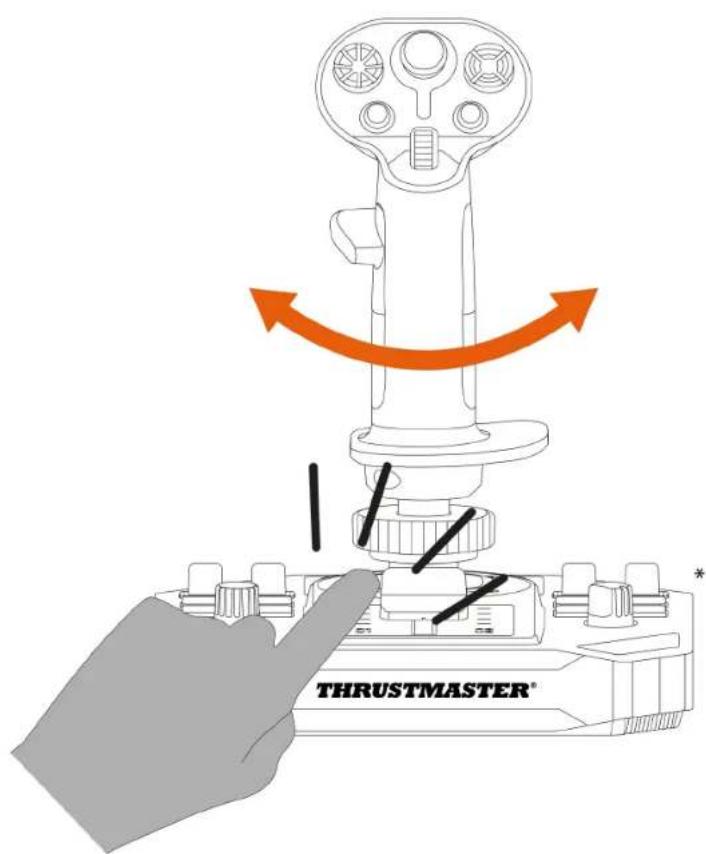

Ryzyko przytrzaśnięcia

Podczas korzystania z uchwytu drążka sterowego Sol-R 3 AVA Add-On Grip zamontowanego na podstawie* nie umieszczaj palców w strefie między podstawą i osią uchwytu drążka.

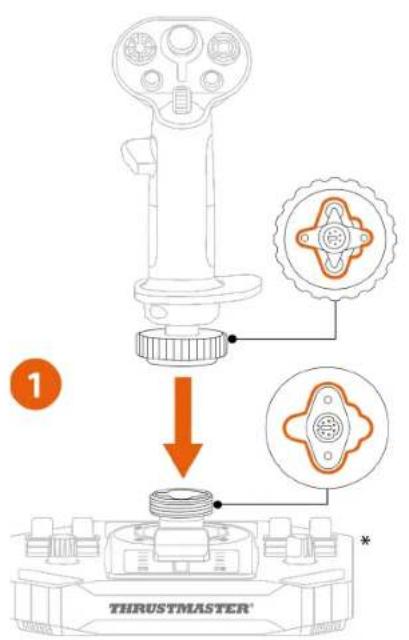

1. Umieść uchwyt drążka sterowego na zgodnej podstawie*. Zadbaj o prawidłowe ustawienie uchwytu drążka sterowego, tak jak to pokazano na poniższym diagramie.

2. Przykręć pierścień zaciskowy.

Jeśli poczujesz opór, nie pokonuj go na siłę. Upewnij się, że złącza podstawy iuchwytu drążka sterowego są prawidłowo wyrównane. Nieprzestrzeganie tej instrukcji może doprowadzić do uszkodzenia urządzeń.

Mapowanie

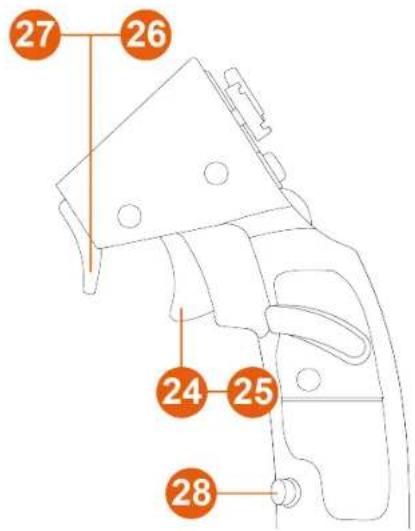

Tryb praworęczny w przypadku podstawy Sol-R*

27 26 24 25 28

PoV włączony 40 29 32 31 30 33 34 35 39 41 40 43 42 44 PoV włączony Y Axis 0 X Axis 16383 0 16383 37 36 38 255 0 RZ Axis

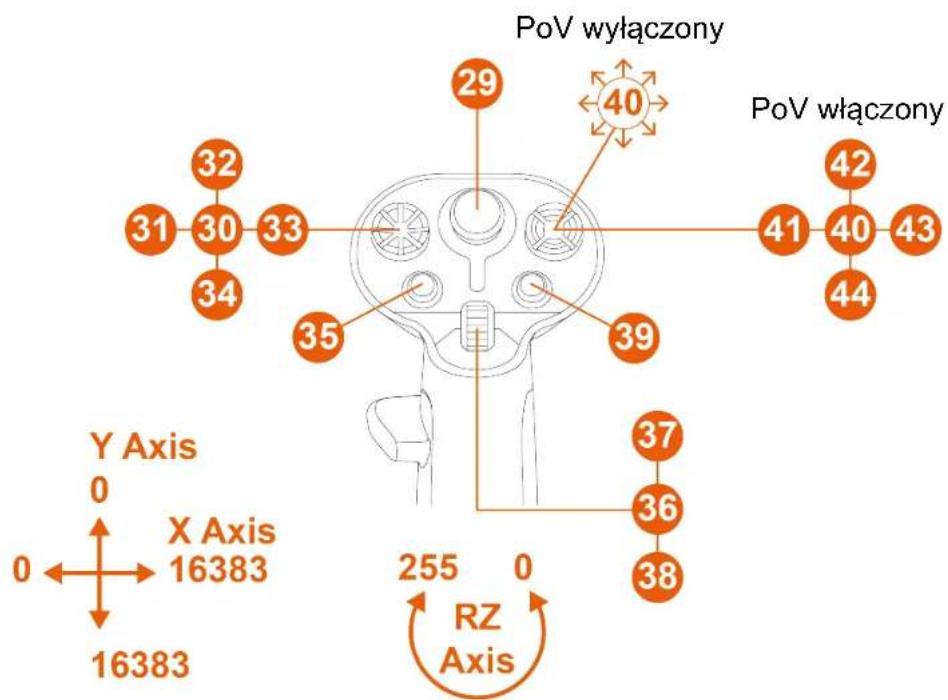

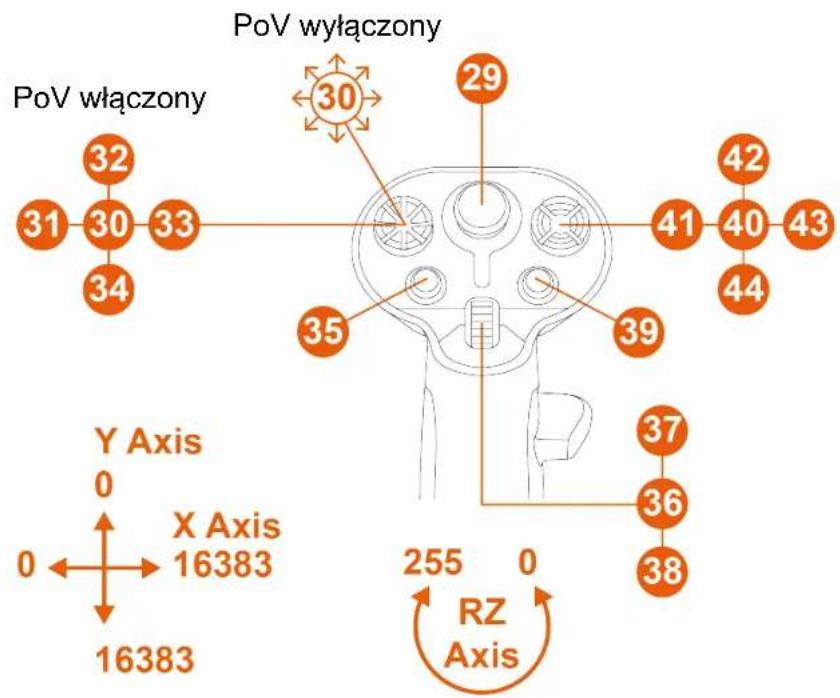

Tryb leworęczny w przypadku podstawy Sol-R\*

26 27 25 24 28

PoV włączony PoV włączony 30 29 42 31 30 33 34 41 40 43 44 35 39 37 36 38 Y Axis 0 X Axis 16383 0 16383 255 0 RZ Axis

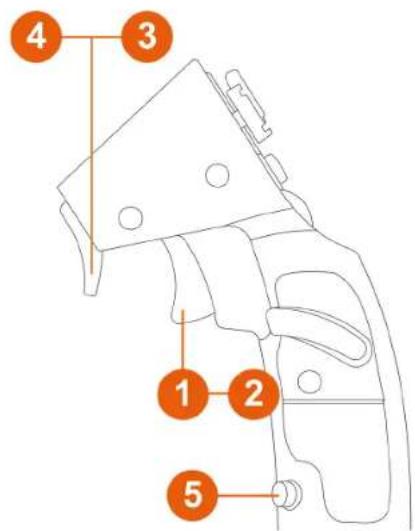

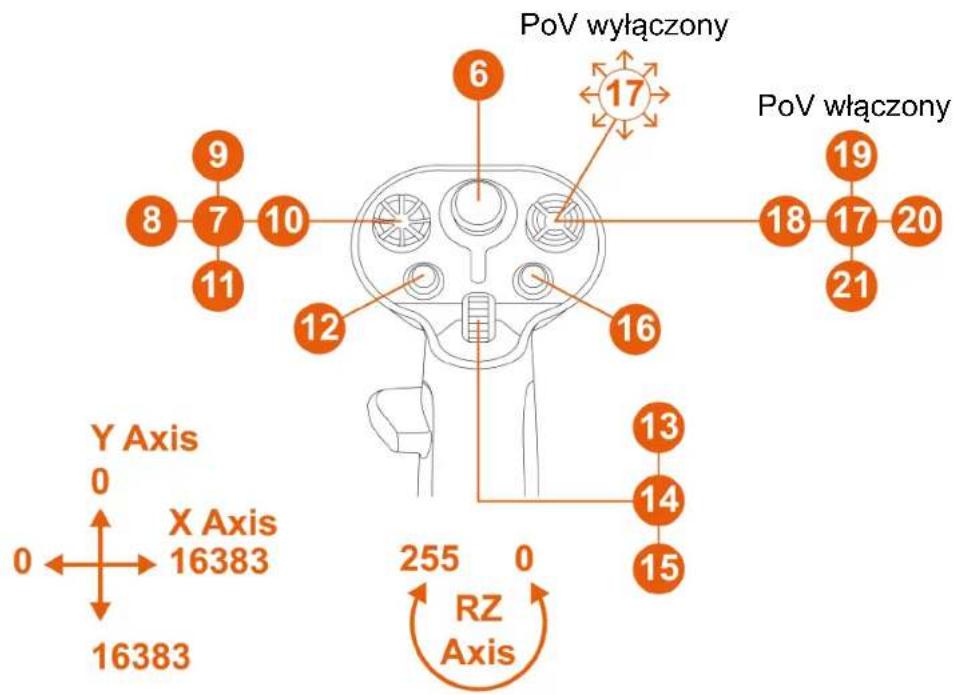

Tryb praworęczny w przypadku podstawy AVA\*

4 3 1 2 5

PoV włączony PoV włączony 6 17 9 8 7 10 11 12 16 18 17 20 21 19 Y Axis 0 X Axis 16383 15 13 14 255 0 RZ Axis

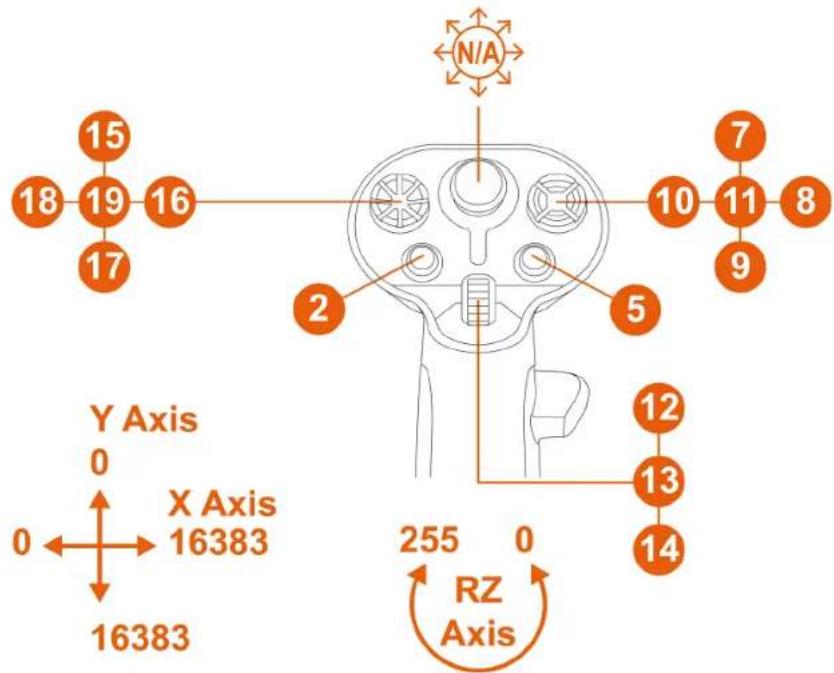

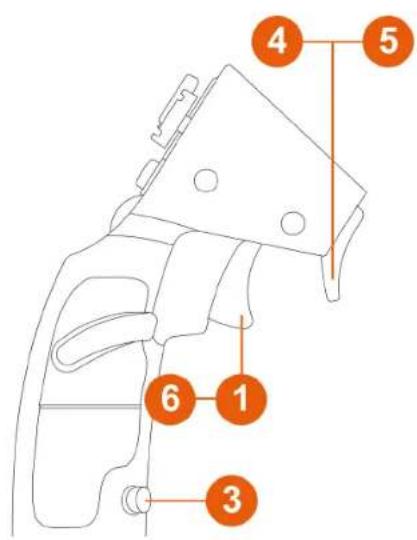

Tryb leworęczny w przypadku podstawy AVA\*

3 4 2 1 5

PoV wyłączony

PoV włączony 8 7 10 9 11 7 6 12 16 18 17 20 19 21 13 14 15 Y Axis 0 X Axis 0 ← X Axis 16383 16383 255 0 RZ Axis

Z podstawą HOTAS Magnetic Base* wyposażoną w przejściówkę Warthog Converter*

4 5 6 1 3

PoV wyłączony

N/A 15 18 19 16 17 2 5 7 10 11 8 9 Y Axis 0 X Axis 16383 14 12 13 255 0 RZ Axis 16383

* Do nabycia osobno

W tej konfiguracji uchwyt drążka sterowego jest rozpoznawany jako VIPER HOTAS Add-On Grip.

Funkcja steru kierunku obsługiwanaprzez obracanie uchwytu drążka sterowego nie działa.

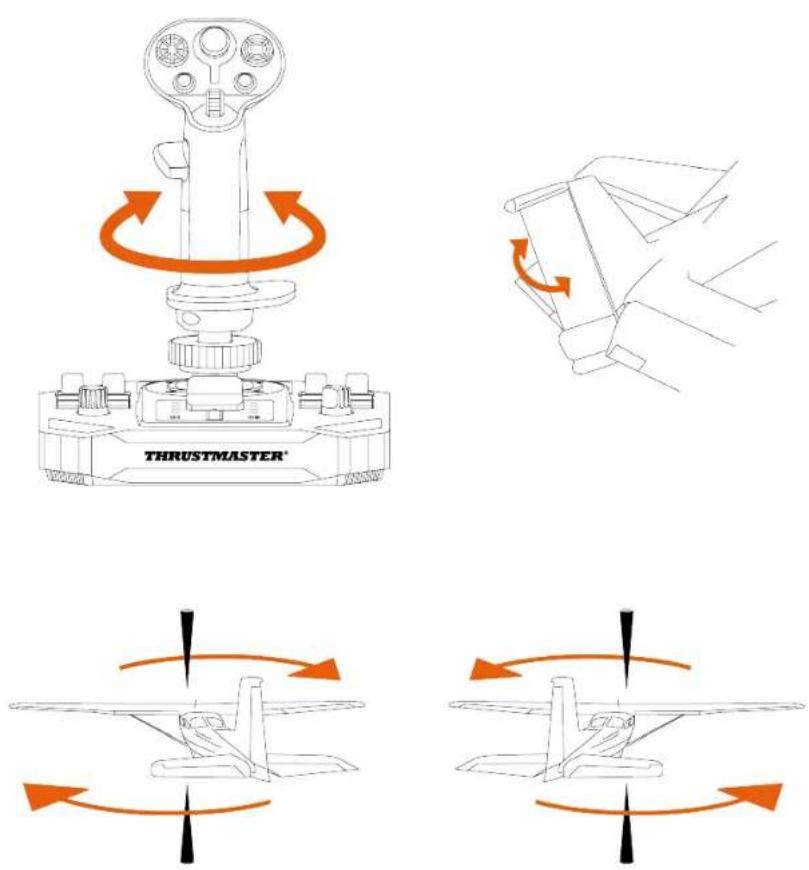

Funkcja steru kierunku

Uchwyt drążka sterowego Sol-R 3 AVA Add-On Grip jest wyposażony w funkcję steru kierunku, z której korzysta się przez obracanie uchwytu drążka w lewo lub w prawo.

W samolocie pilot manipuluje sterem kierunku, aby obracać samolot wokół osi pionowej (powodując jego skręcanie w lewo lub w prawo).

Tę funkcję można wyłączyć przez zablokowanie obrotu w osi Z (odchylenia).

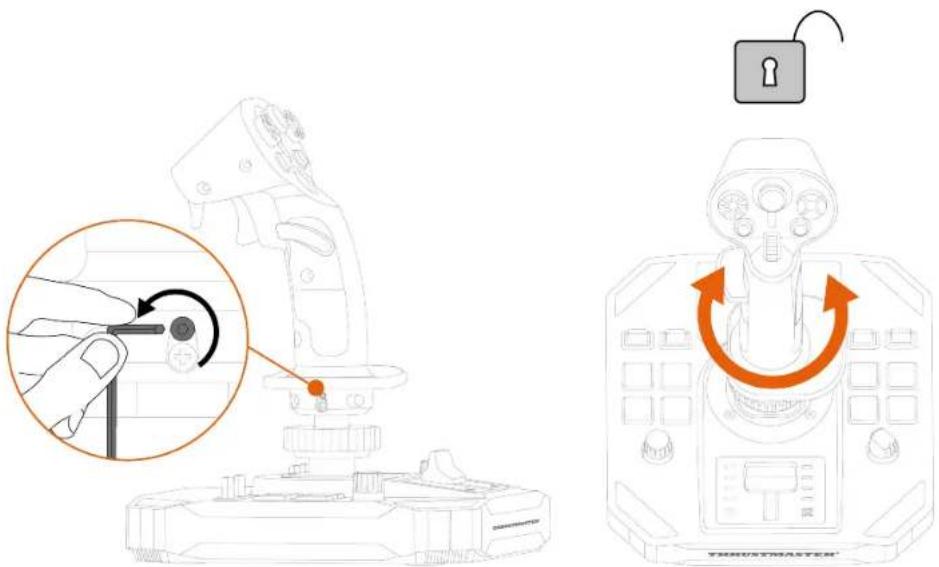

Aby zablokować funkcję steru kierunku:

- Za pomocą klucza imbusowego 2 mm (do nabycia osobno) przykręć śrubę sześciokątną znajdującą się pod podpórką dłoni.

Aby odblokować funkcję steru kierunku:

- Za pomocą klucza imbusowego 2 mm (do nabycia osobno) poluzuj śrubę sześciokątną znajdująca się pod podpórką dłoni.

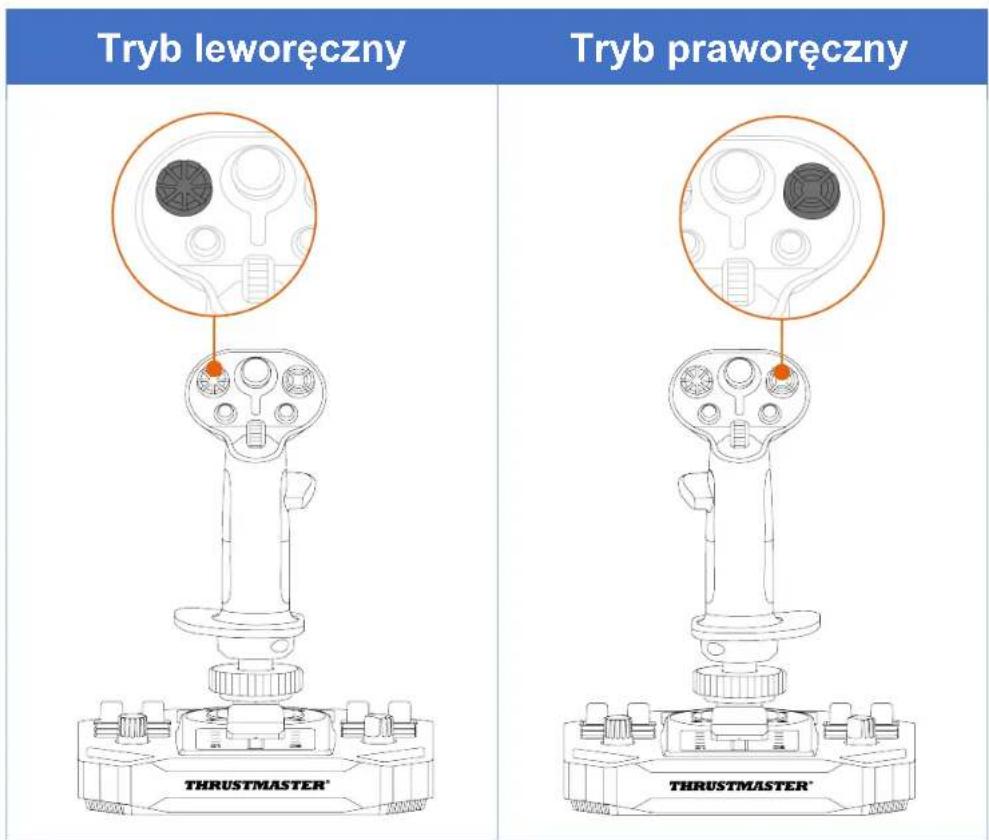

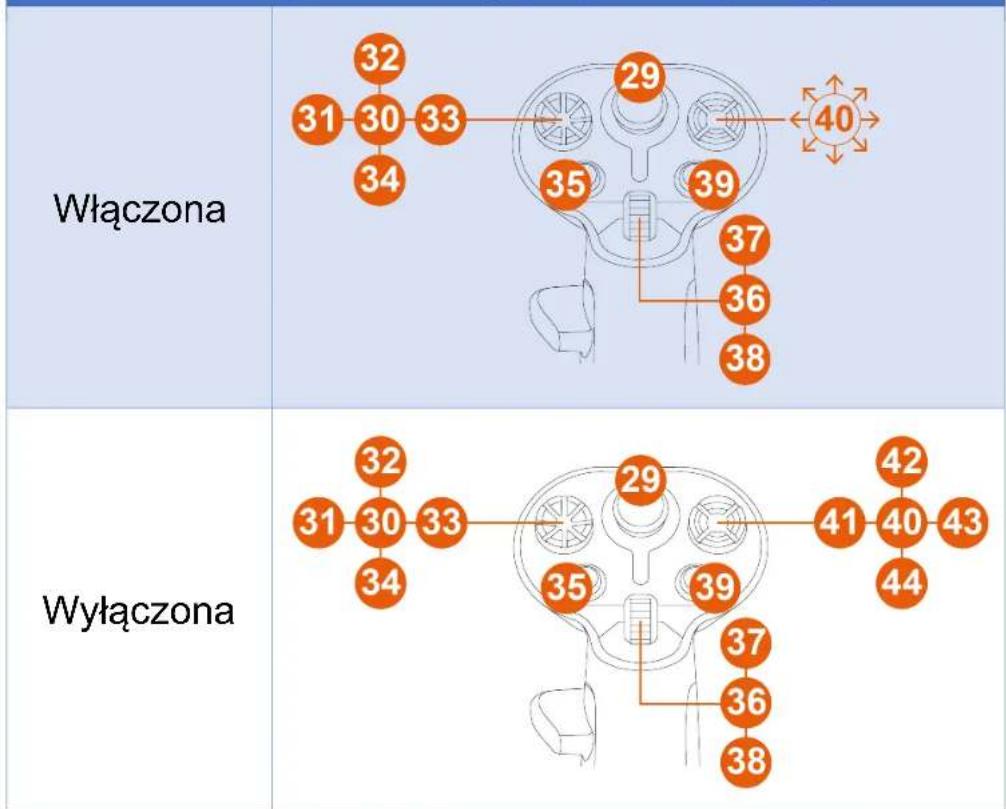

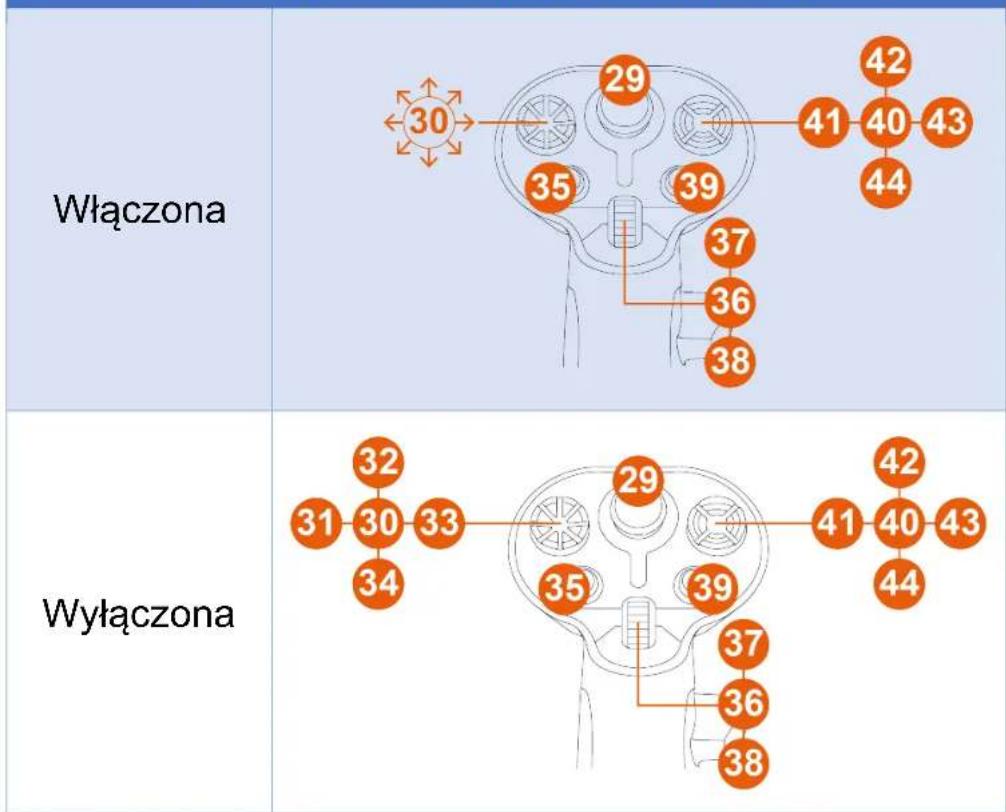

Wielokierunkowy przełącznik grzybkowy widoku

Uchwyt drążka sterowego Sol-R 3 AVA Add-On Grip jest wyposażony w wielokierunkowy przełącznik grzybkowy widoku, który umożliwia obserwowanie sytuacji wokół statku kosmicznego (jeśli zezwala na to używana gra).

W menu konfiguracji gry można przypisać poszczególne widoki (tylny, lewy, prawy, widoki zewnętrzne) odpowiednim kierunkom wielokierunkowego przełącznika grzybkowego.

Wielokierunkowy przełącznik grzybkowy widoku można także zarezerwować do innych celów (strzelanie itp.).

Tryb leworęczny Tryb praworęczny THRUSTMASTER® THRUSTMASTER®

Funkcję widoku można wyłączyć. Nadal jednak można wtedy korzystać z wielokierunkowego przełącznika grzybkowego.

Aby wyłączyć funkcję widoku:

– Przejdź do panelu sterowania uchwytu drążka sterowego Sol-R 3 AVA Add-On Grip.
– W oknie dialogowym Game Controllers (Kontrolery gier) kliknij Properties (Właściwości).
- Na karcie Test Input (Testuj wejście) usuń zaznaczenie opcji Point of View hat-switch (Przełącznik grzybkowy widoku).

Funkcja widoku (tryb praworęczny)

Funkcja widoku (tryb leworęczny)

5. Konfigurowanie uchwytu drążka sterowego

Tryb praworęczny lub leworęczny

Uchwyt drążka sterowego Sol-R 3 AVA Add-On Grip jest urządzeniem oburęcznym, dzięki czemu idealnie się sprawdza u każdego gracza (prawo- lub leworęcznego).

Standardowo uchwyt drążka sterowego jest skonfigurowany w trybie praworęcznym.

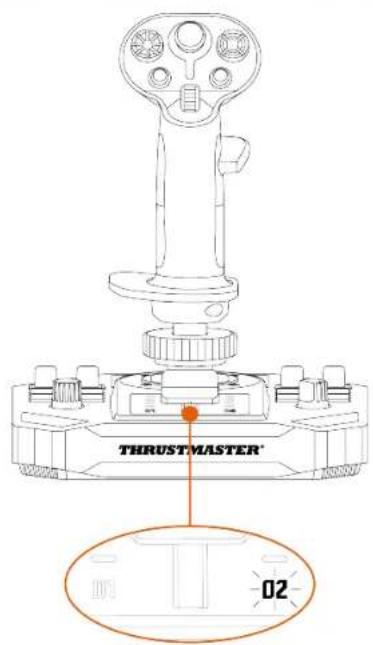

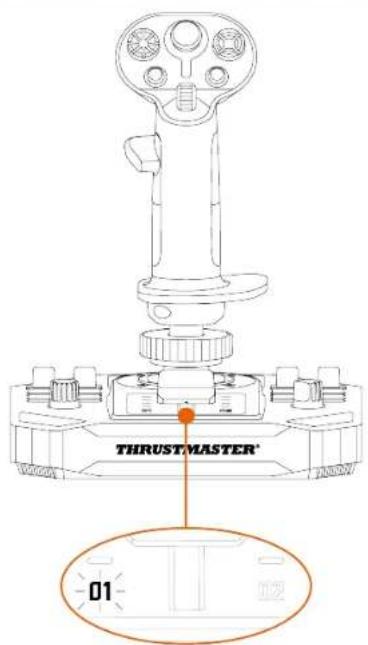

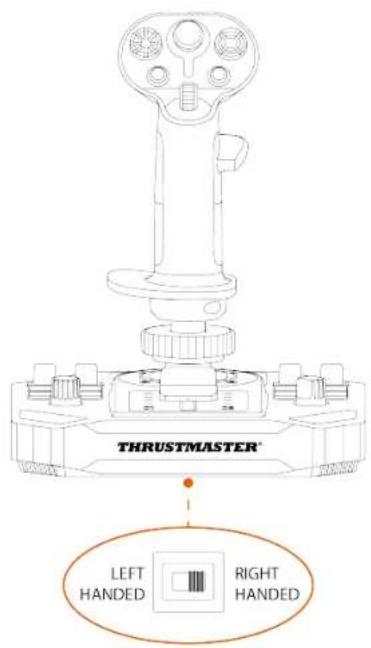

Przykład konfiguracji z podstawą Sol-R\*

Tryb leworęczny

THRUST MASTER 02

Tryb praworęczny

THRUSTMASTER® 01

Procedurę zmiany trybu praworęcznego na leworęczny (lub odwrotnie) należy wykonać przed podłączeniem joysticka do komputera.

Aby skonfigurować joystick w trybie leworęcznym:

- Ustaw wybierak znajdujący się pod podstawą joysticka w położeniu LEFT HANDED (leworęczny).

THRUSTMASTER® LEFT HANDED RIGHT HANDED

Joystick zostanie rozpoznany pod nazwą Sol-R [L] Flightstick.

Aby skonfigurować joystick w trybie praworęcznym:

- Ustaw wybierak znajdujący się pod podstawą joysticka w położeniu RIGHT HANDED (praworęczny).

THRUSTMASTER® LEFT HANDED RIGHT HANDED

Joystick zostanie rozpoznany pod nazwą Sol-R [R] Flightstick.

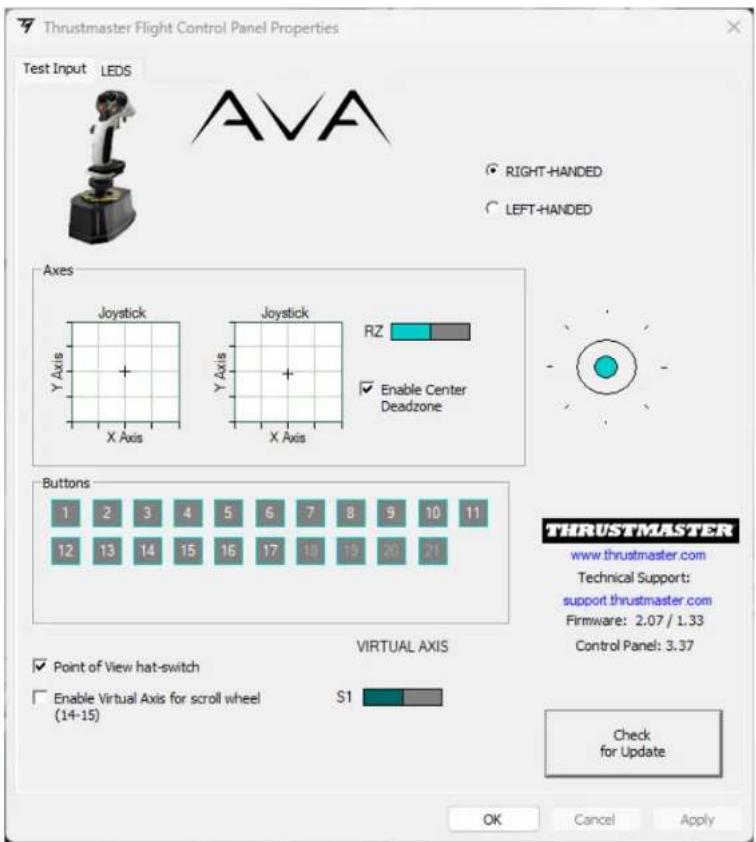

Przykład konfiguracji z podstawą AVA\* lub podstawą HOTAS Magnetic Base\*

Kiedy uchwyt drążka sterowego Sol-R 3 AVA Add-On Grip jest zamontowany na podstawie AVA* lub podstawie HOTAS Magnetic Base*:

1. Przejdź do panelu sterowania.
2. W oknie dialogowym Game Controllers (Kontrolery gier) kliknij Properties (Właściwości).
3. Na karcie Test Input (Testuj wejście) wybierz opcję RIGHT-HANDED (praworęczny) lub LEFT-HANDED (leworęczny).

Zmiana trybu praworęcznego na leworęczny

1. Odkręć podpórkę kciuka dla graczy praworęcznych.

1. Wyjmij obie części podpórki kciuka dla graczy praworęcznych.

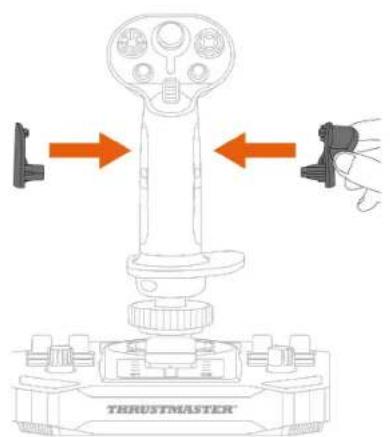

1. Umieść w uchwycie drążka sterowego obie części podpórki kciuka dla graczy leworęcznych.

1. Przykręć podpórkę kciuka dla graczy leworęcznych.

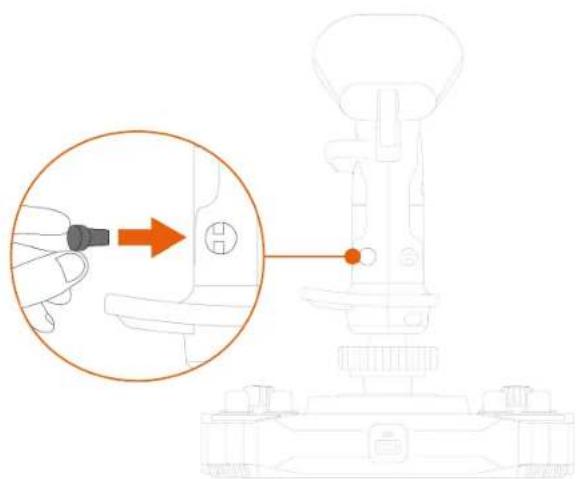

1. Wyjmij wymienny przycisk umieszczony z tyłu uchwytu drążka sterowego.

1. Włóż wymienny przycisk pod podpórką kciuka.

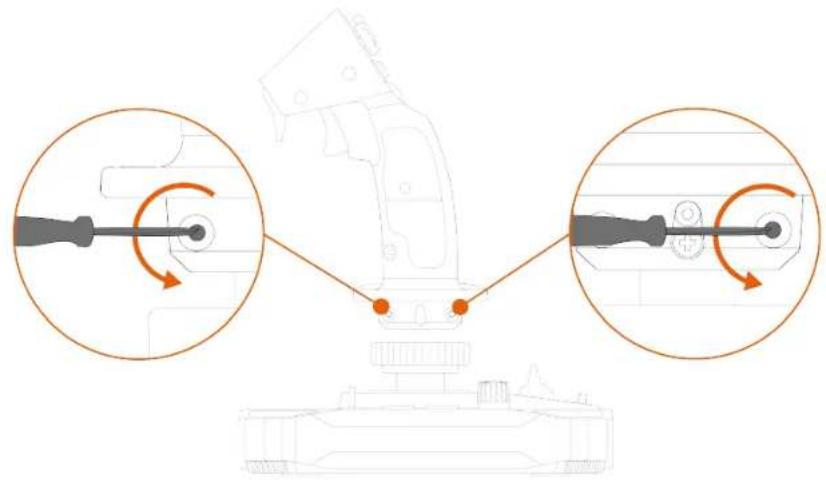

1. Odkręć dwie śruby mocujące podpórkę dłoni.

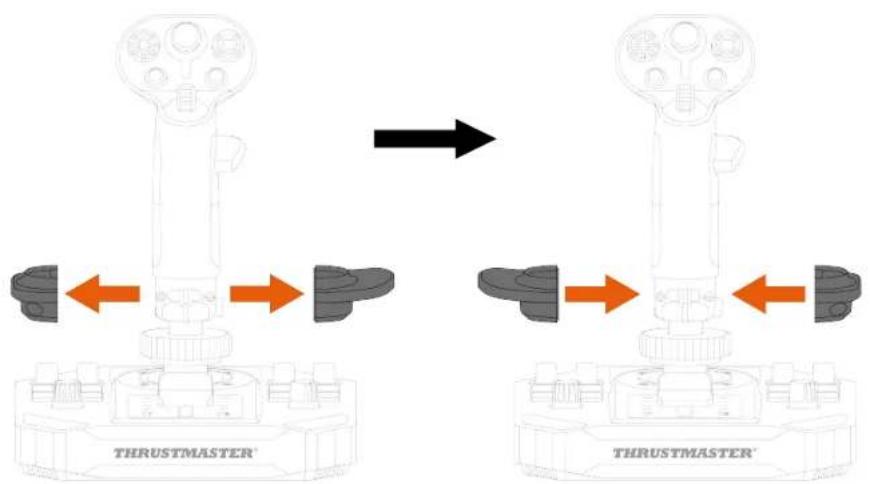

1. Zdejmij obie części podpórki dłoni, a następnie założ je ponownie na uchwyt drążka sterowego, zamieniając miejscami.

1. Przykręć dwie śruby mocujące podpórkę dłoni.

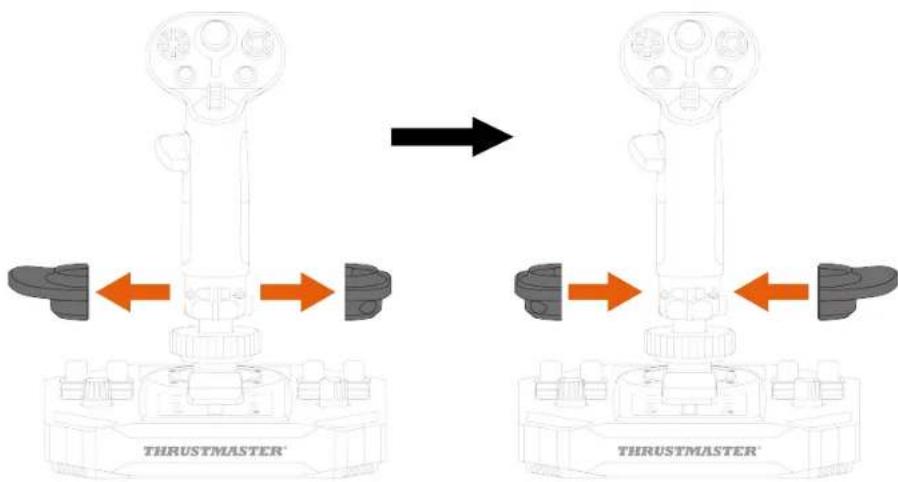

Zmiana trybu leworęcznego na praworęczny

1. Odkręć podpórkę kciuka dla graczy leworęcznych.

1. Wyjmij obie części podpórki kciuka dla graczy leworęcznych.

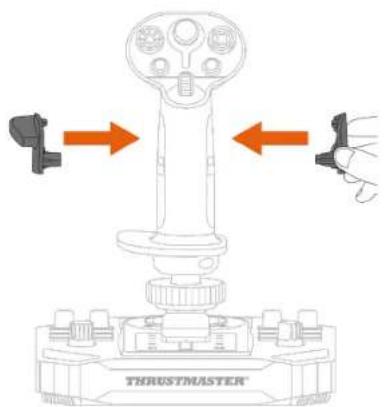

1. Umieść w uchwycie drążka sterowego obie części podpórki kciuka dla graczy praworęcznych.

1. Przykręć podpórkę kciuka dla graczy praworęcznych.

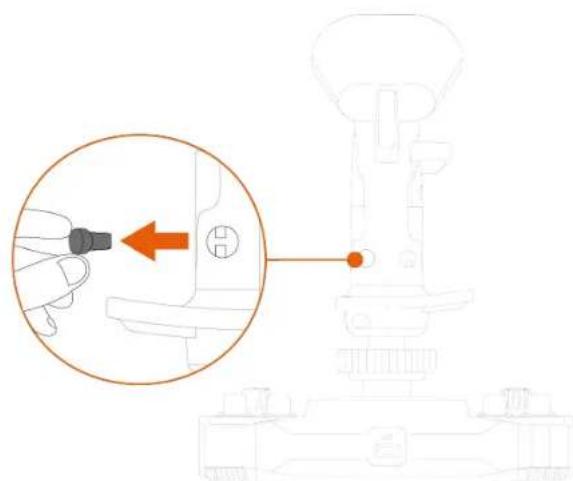

1. Wyjmij wymienny przycisk umieszczony z tyłu uchwytu drążka sterowego.

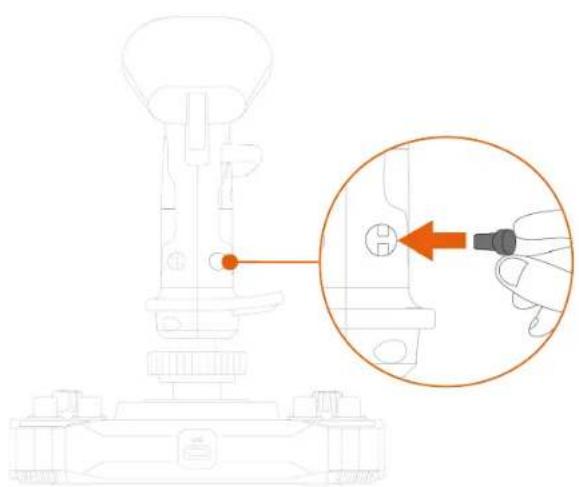

1. Włóż wymienny przycisk pod podpórką kciuka.

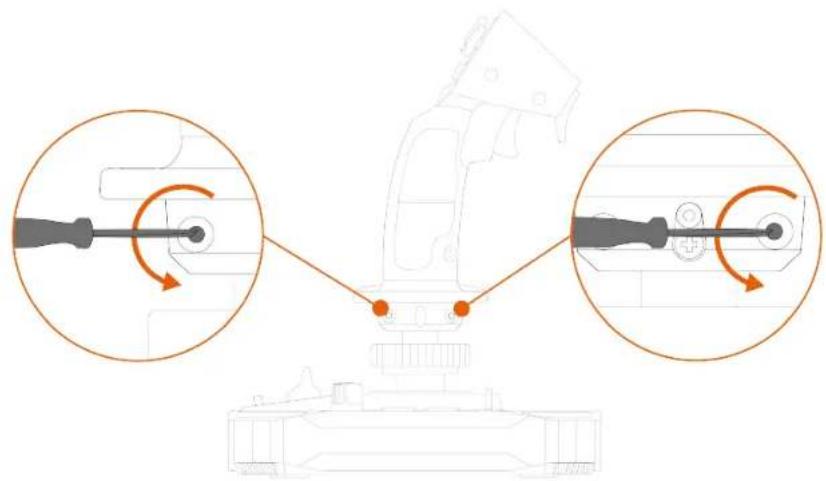

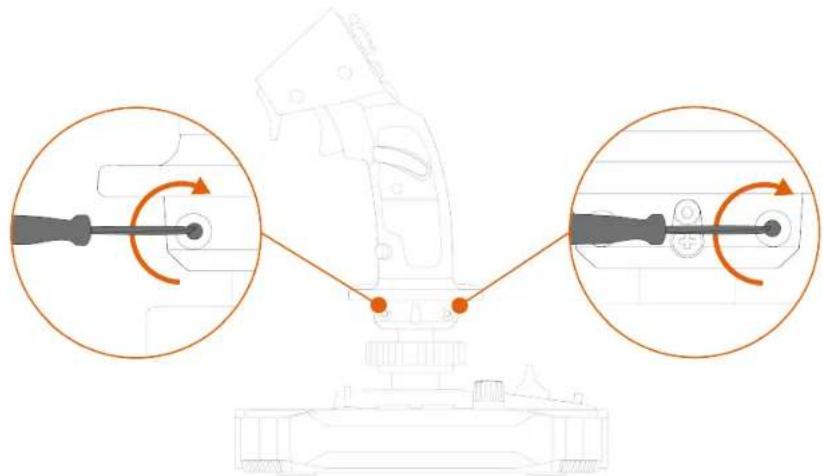

1. Odkręć dwie śruby mocujące podpórkę dłoni.

1. Zdejmij obie części podpórki dłoni, a następnie założ je ponownie na uchwyt drążka sterowego, zamieniając miejscami.

1. Przykręć dwie śruby mocujące podpórkę dłoni.

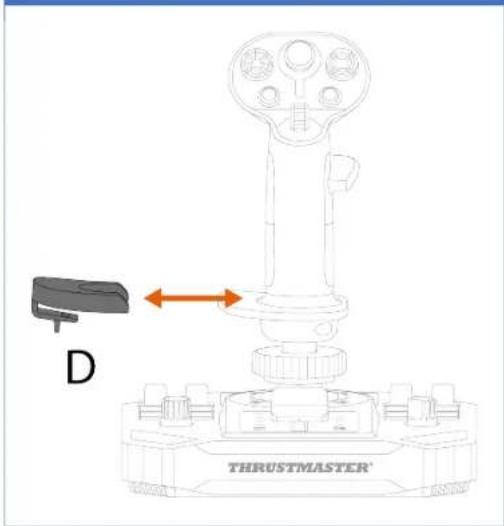

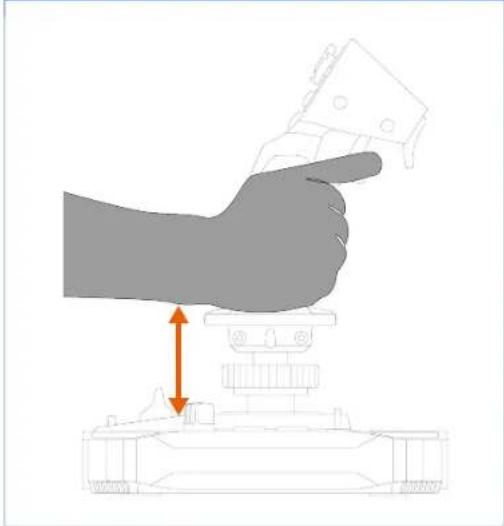

Uchwyt drążka sterowego Sol-R 3 AVA Add-On Grip jest wyposażony w adapter wysokości, który umożliwia podwyższenie dłoni trzymającej uchwyt drążka w celu zwiększenia wygody obsługi.

Bez adaptera

Aby zainstalować adapter wysokości, doczep go do podpórki dłoni.

Tryb leworęczny

Używaj wyłącznie zatwierdzonych akcesoriów. Korzystanie z niezatwierdzonych akcesoriów może doprowadzić do uszkodzenia urządzenia i unieważnienia gwarancji.

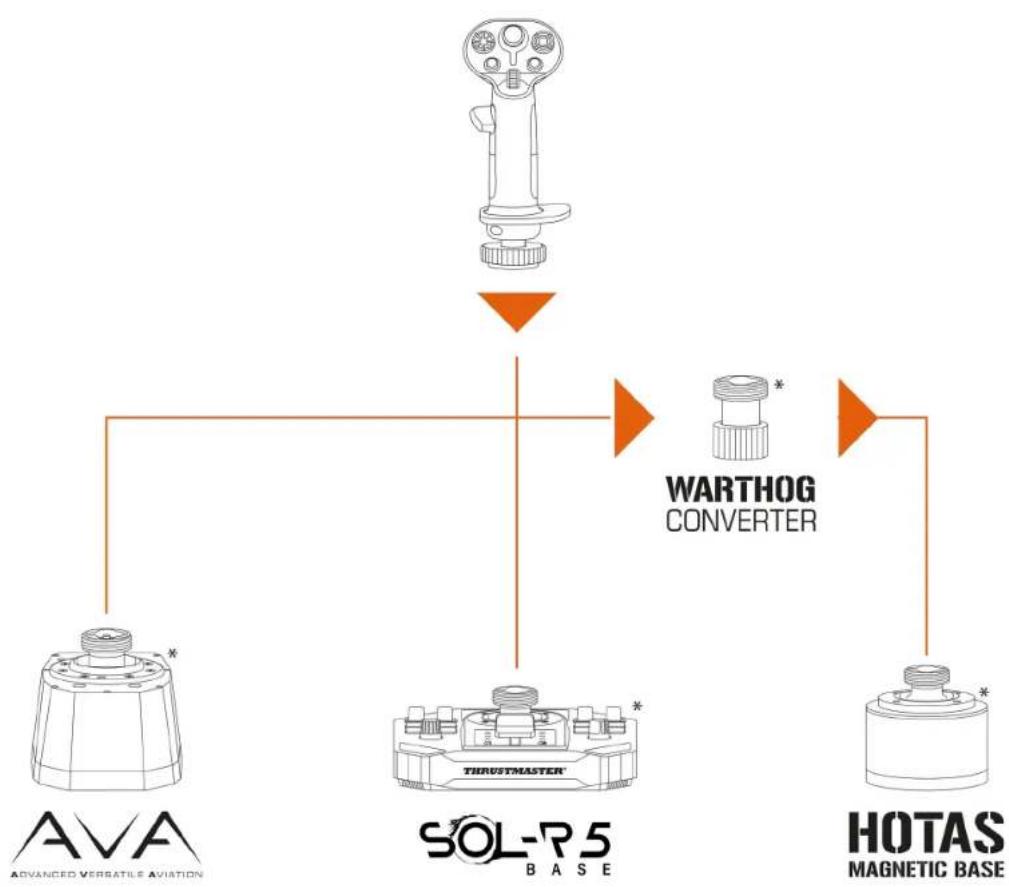

Podstawy

Uchwyt drążka sterowego Sol-R 3 AVA Add-On Grip jest zgodny z podstawą AVA*, podstawą Sol-R 5 Base* i podstawą HOTAS Magnetic Base*.

Jeśli uchwyt drążka sterowego Sol-R 3 AVA AdOn Grip ma zostać zamontowany na podstawie HOTAS Magnetic Base*, w celu zapewnienia zgodności należy użyć przejściówki Warthog Converter*.

Krzywki

Uchwyt drążka sterowego Sol-R 3 AVA Add-On Grip jest dostarczany z dwiema krzywkami STAR, których właściciele podstawy AVA* mogą używać w symulacjach kosmicznych.

Krzywki modyfikują sposób, w jaki siła przyłożona do uchwytu drążka sterowego jest przekształcana w ruch, powodując zmianę odczuwalnej trajektorii uchwytu drążka oraz jego zachowania.

Procedura instalowania krzywek na podstawie AVA* jest dostępna tutaj:

7. Zaawansowana aplikacja do programowania T.A.R.G.E.T

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) to innowacyjny, bardzo zaawansowany pakiet oprogramowania, za pomocą którego można rozszerzać możliwości większości kontrolerów lotniczych Thrustmaster i udostępniać profile ustawień w ramach społeczności Thrustmaster.

Instalacja

1. Wejdź na stronę:

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. Z sekcji Software (Oprogramowanie) pobierz i zainstaluj zaawansowaną aplikację do programowania T.A.R.G.E.T.

Główne cechy i funkcje

– Różne konfiguracje osi
- Wiele dostępnych poziomów programowania: Basic, Advanced i Script
- Korzystanie z techniki przeciągania i upuszczania
- Możliwość łączenia uchwytu drążka sterowego Sol-R 3 AVA Add-On Grip z innymi akcesoriami Thrustmaster do symulacji lotu (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, seria TCA*, seria VIPER*, seria AVA*, seria Sol-R* — również zgodnymi z aplikacją T.A.R.G.E.T.), dzięki czemu są one rozpoznawane jako jedno urządzenie USB

- Dostęp do zaawansowanych profili tworzonych przez członków społeczności Thrustmaster.

8. Często zadawane pytania i pomoc techniczna

Masz pytania dotyczące uchwytu drążka sterowego Sol-R 3 AVA Add-On Grip lub napotykasz problemy techniczne? Jeśli tak, wejdź na stronę pomocy technicznej Thrustmaster:

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. Joystick nie działa prawidłowo lub wydaje się niewłaściwie skalibrowany

• Wyłącz komputer, odłącz joystick, a następnie podłącz go ponownie, uruchom ponownie komputer i jeszcze raz uruchom grę.
• Podczas podłączania joysticka pilnuj, aby uchwyt drążka sterowego znajdował się w położeniu środkowym, i nie poruszaj nim, aby uniknąć problemów z kalibracją.

2. Nie mogę skonfigurować joysticka

- Wejdź do menu gry i wybierz Opcje > Kontroler > Kontroler gier, Gamepad lub Joystick. Następnie wybierz optymalną konfigurację lub całkowicie przekonfiguruj opcje joysticka.

– Więcej informacji znajdziesz w instrukcji obsługi gry lub jej pomocy online.

3. Joystick jest zbyt czuły lub niewystarczająco czuły

• Joystick kalibruje się automatycznie po wykonaniu kilku ruchów wzdłuż poszczególnych osi.
• Wejdź do menu gry i wybierz Opcje > Kontroler > Kontroler gier, Gamepad lub Joystick. Następnie dostosuj czułość i strefy martwe joysticka, jeśli są dostępne takie opcje.

4. Joystick nie działa

Aby joystick działał prawidłowo w grach wideo, należy zaktualizować oprogramowanie sprzętowe podstawy.

- Jeśli korzystasz z podstawy Sol-R 5 Base, wejdź na stronę:

– Jeśli korzystasz z podstawy AVA, wejdź na stronę:

- Jeśli korzystasz z podstawy HOTAS Magnetic Base, wejdź na stronę:

Wybierz Drivers (Sterowniki) i wykonaj instrukcje obejmujące procedurę pobierania oraz instalacji.
