GEBRUIKSAANWIJZING Sol-R 3 AVA Grip Add-On THRUSTMASTER

Lees zorgvuldig de instructies in deze handleiding voordat u het product installeert, voordat u het product gebruikt en voordat u onderhoud uitvoert aan het product. Volg de veiligheidsvoorschriften. Als u deze instructies niet opvolgt, bestaat de kans op ongelukken en/of schade. Bewaar deze handleiding zodat u de instructies in de toekomst kunt raadplegen.

INHOUDSOPGAVE

1. INHOUD VAN DE VERPAKKING ......6

2. TECHNISCHE SPECIFICATIES......7

3. INFORMATIE OVER HET GEBRUIK VAN DE

FLIGHTSTICK-GREEP....9

1. MONTAGE ......11

Mapping....13

Roerfunctie ....19

Multidirectionele Point-of-View-

hat-switch....21

1. DE FLIGHTSTICK-GREEP

CONFIGUREREN....24

Rechtshandige of linkshandige modus.....24

Voorbeeld van configuratie met een Sol-R*-

voet 25

Voorbeeld van configuratie met AVA*-voet

of HOTAS Magnetic Base*-voet 28

Overschakelen van rechtshandige modus naar linkshandige modus ....29

Overschakelen van linkshandige modus naar rechtshandige modus......33

Hoogte-adapter....37

1. COMPATIBILITEIT 38

Voeten....39

Nokken....40

1. T.A.R.G.E.T GEAVANCEERDE

Belangrijkste kenmerken 42

1. FAQ EN TECHNISCHE

ONDERSTEUNING....43

SOL-R3

A V A

ADD-ON GRIP

Geniet van een galactische ervaring met de Sol-R 3 AVA Add-On Grip-joystick, uw trouwe metgezel bij verkenningsreizen en veldslagen in het heelal.

Deze handleiding helpt u bij de installatie en het gebruik van uw Sol-R 3 AVA Add-On Grip onder de best mogelijke omstandigheden. Lees, voordat u opstijgt, zorgvuldig de instructies en waarschuwingen. Ze helpen u bij een maximaal prettige ervaring van uw product.

De firmware bijwerken

Om de Sol-R 3 AVA Add-On Grip goed te laten werken met games, moet u eerst de firmware van de voet bijwerken.

• Als u een Sol-R 5 Base-voet gebruikt, gaat u naar https://support.thrustmaster.com/product/sol-r-5-base
• Als u een AVA-voet gebruikt, gaat u naar https://support.thrustmaster.com/product/ava
• Als u een HOTAS Magnetic Base-voet gebruikt, gaat u naar https://support.thrustmaster.com/product/hotas-magnetic-base

Selecteer Drivers en volg de instructies inclusief de procedure voor het downloaden en installeren.

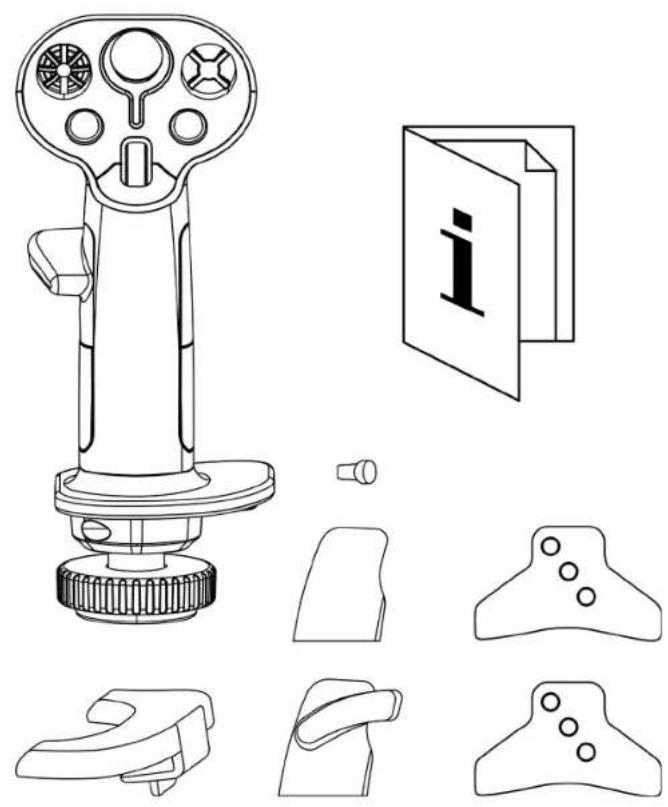

1. Inhoud van de verpakking

① Analoge mini-stick
2 8-wegs multidirectionele Point-of-View hat-switches
3 Actiedrukknoppen
4 Scrollwiel
5 Duimsteunen (rechtshandig en linkshandig)
6 Ambidextrische polssteun
7 Roerfunctie via het draaien van de flightstick-greep (vergrendelbaar)

8 9

11

9

10

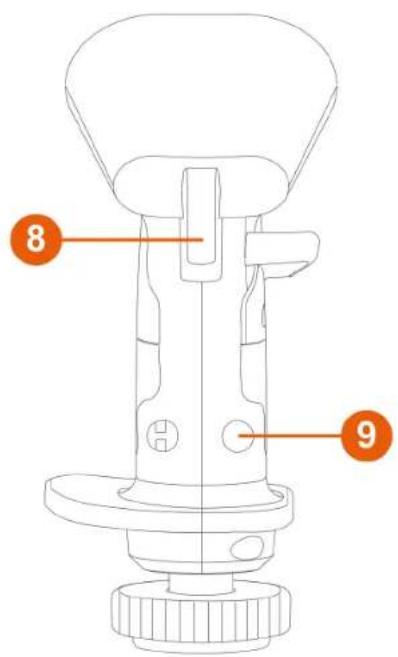

8 Triggers (inclusief één trigger met twee standen)
9 Afneembare drukknoppen
10 Afneembare hoogte-adapter (rechtshandig en linkshandig)
11 STAR-nokken (alleen voor AVA*-voet)

3. Informatie over het gebruik van de flightstick-greep

Documentatie

Lees, voordat u dit product gebruikt, dit document nogmaals door en bewaar het om het eventueel op een later tijdstip te kunnen raadplegen.

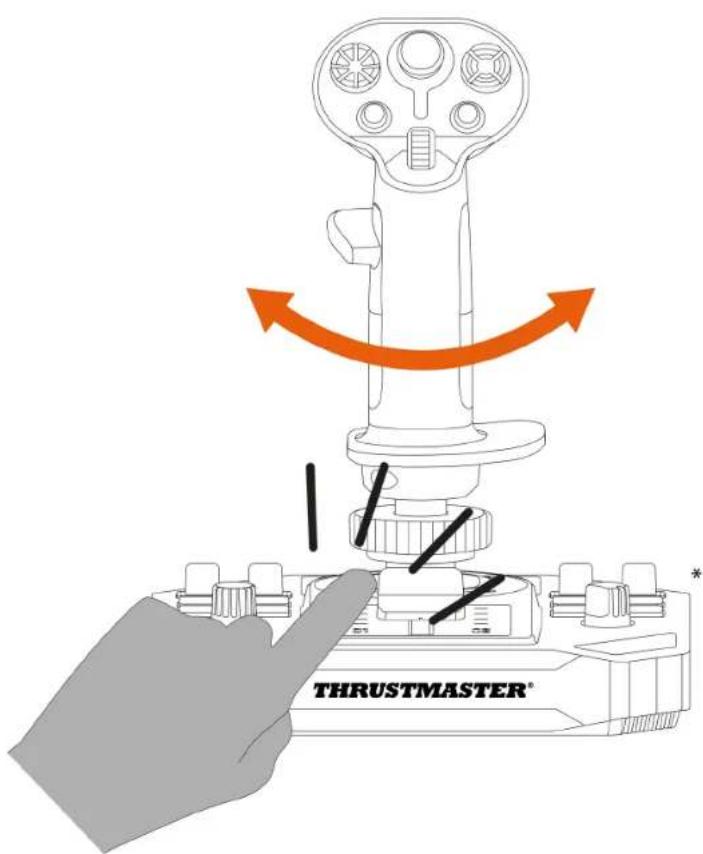

Gevaar op beknelling

Plaats bij gebruik van de Sol-R 3 AVA Add-On Grip-flightstick-greep op een voet*, nooit uw vingers in de ruimte tussen de voet en de as van de flightstick-greep.

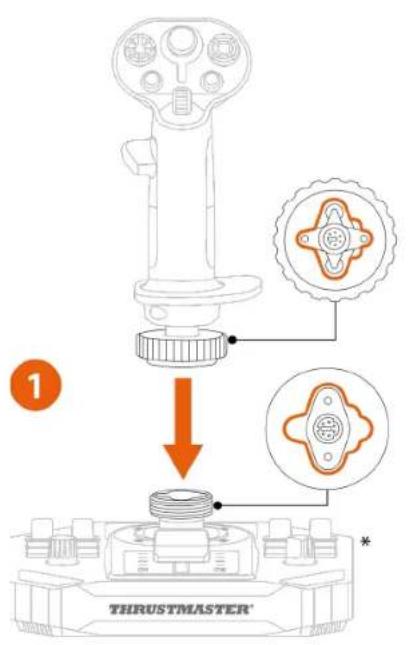

1. Plaats de flightstick-greep op een compatibele voet*. Zorg ervoor dat de flightstick-greep correct is geplaatst zoals hieronder afgebeeld.

2. Draai de klemring vast.

Forceer niets als u weerstand voelt. Zorg ervoor dat de connectoren voor de voet en de flightstick-greep correct zijn uitgelijnd. Als u deze instructies niet naleeft, kunnen producten beschadigen.

Mapping

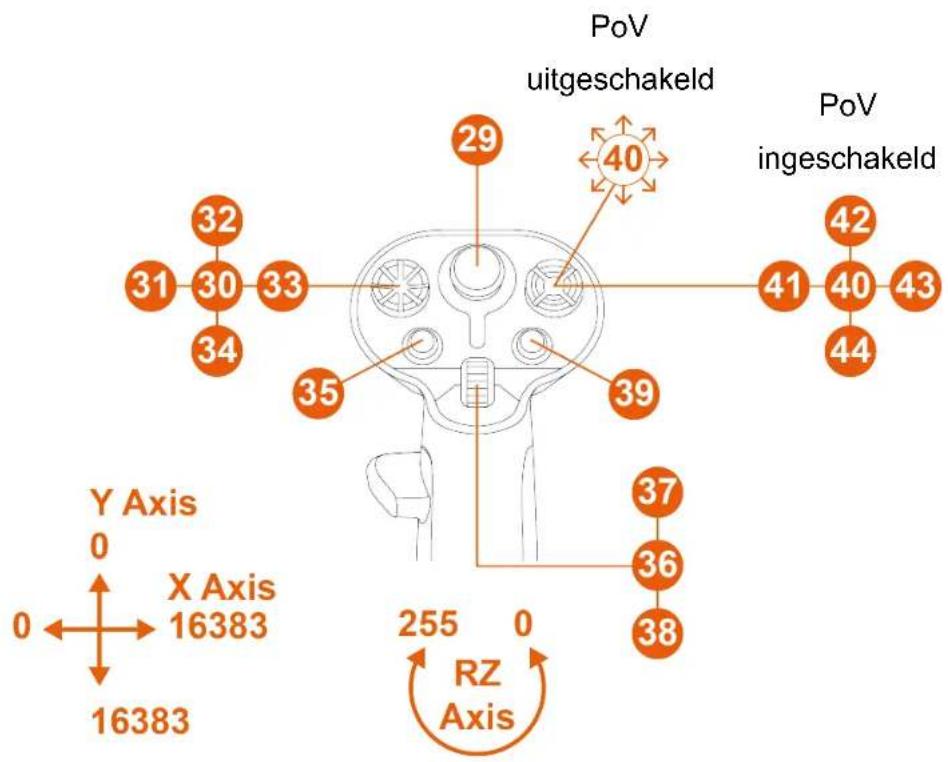

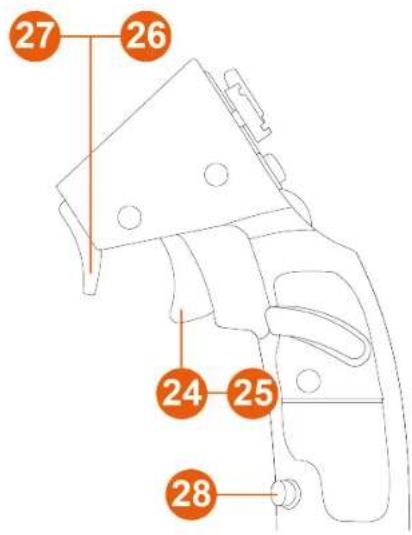

Rechtshandige modus met Sol-R\*-voet

27 26 24 25 28

PoV uitgeschakeld PoV ingeschakeld 29 40 32 31 30 33 34 35 39 41 40 43 42 44 37 36 38 Y Axis 0 X Axis 16383 16383 255 0 RZ Axis

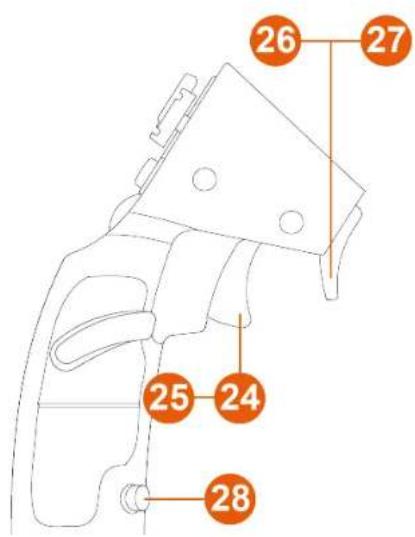

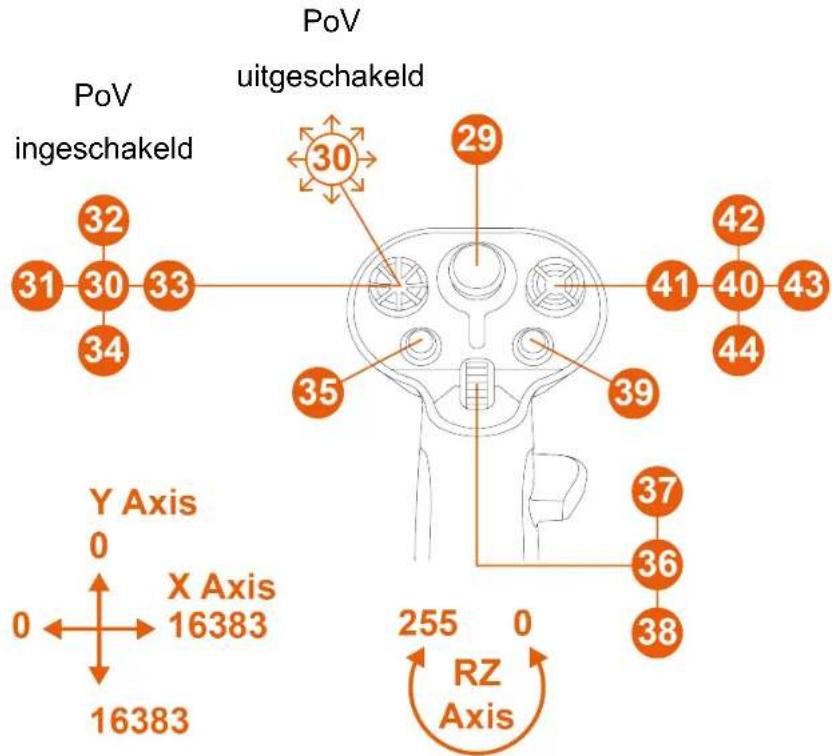

Linkshandige modus met Sol-R\*-voet

26 27 25 24 28

PoV uitgeschakeld PoV ingeschakeld 30 29 42 31 30 33 34 41 40 43 35 39 44 Y Axis 0 X Axis 16383 37 36 38 255 0 RZ Axis

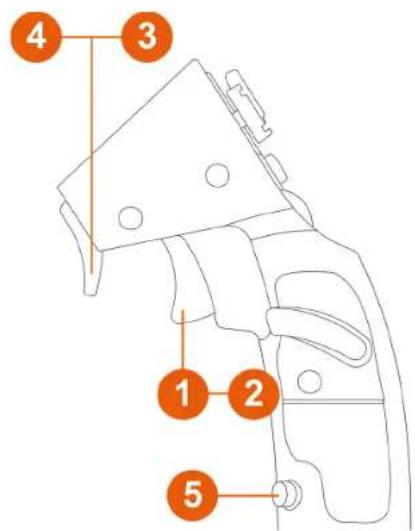

Rechtshandige modus met AVA\*-voet

4 3 1 2 5

PoV uitgeschakeld PoV ingeschakeld 6 17 9 8 7 10 11 12 16 18 17 20 19 21 13 14 15 Y Axis 0 X Axis 16383 0 16383 255 0 RZ Axis

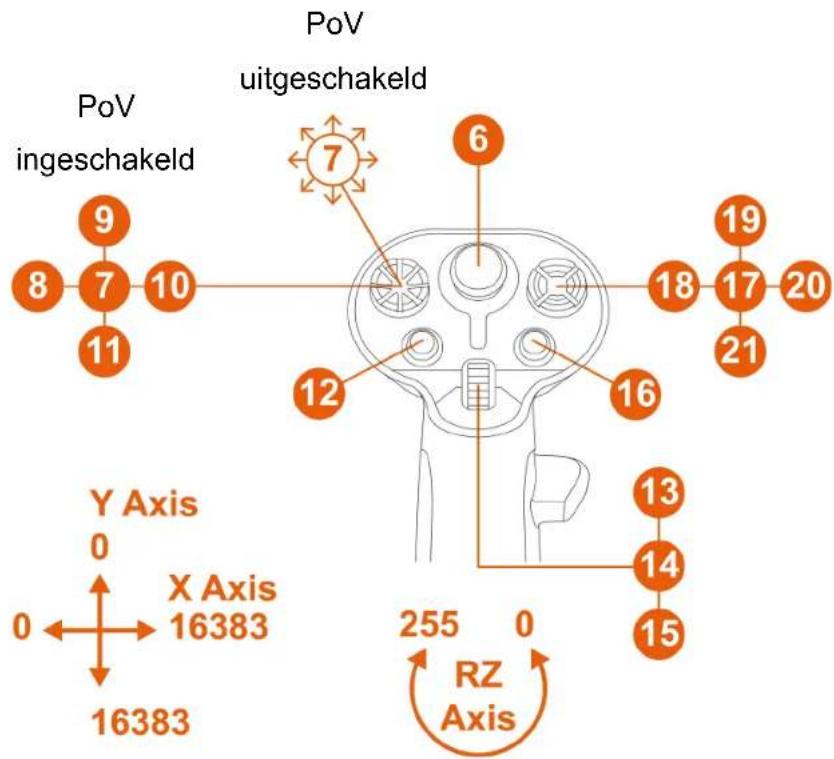

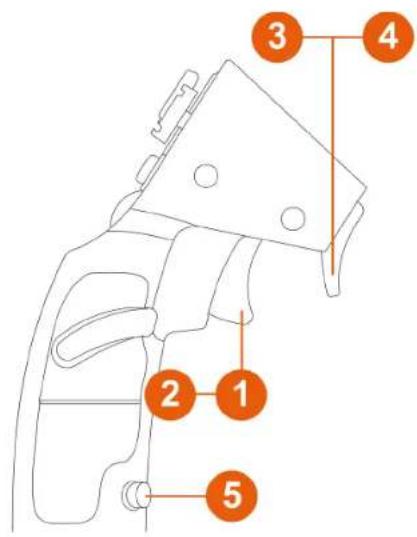

Linkshandige modus met AVA\*-voet

3 4 2 1 5

PoV uitgeschakeld PoV ingeschakeld 8 7 10 9 11 7 6 12 16 18 17 20 19 21 13 14 15 Y Axis 0 X Axis 0 ← X Axis 16383 16383 255 0 RZ Axis

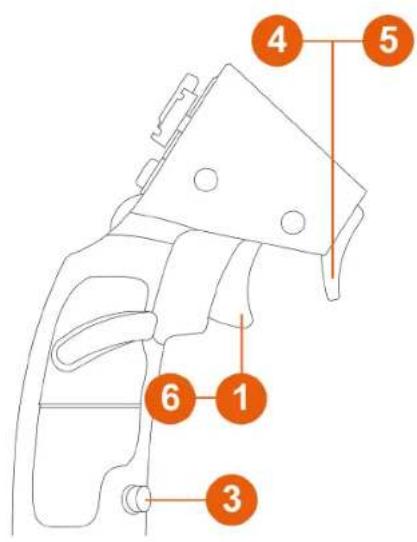

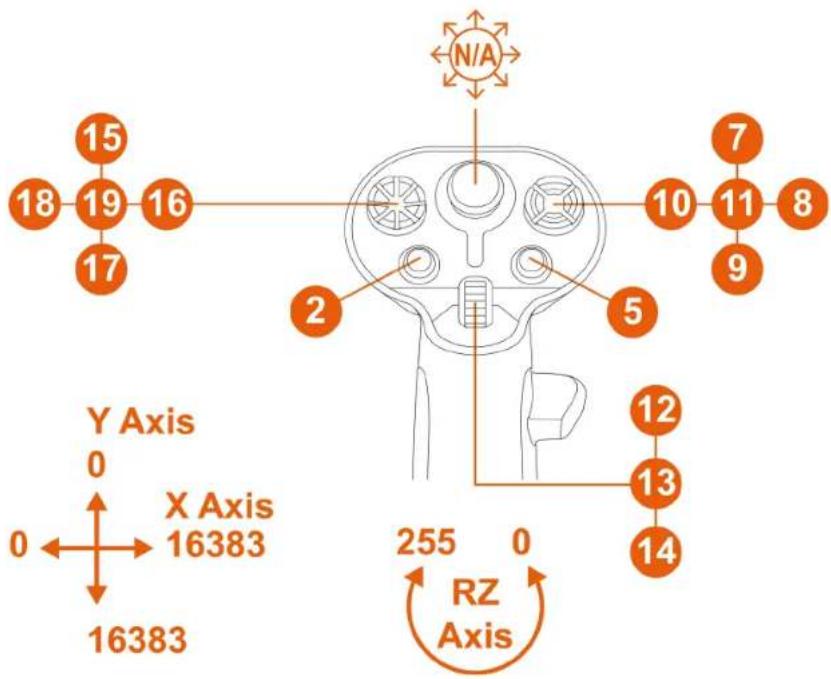

Met de HOTAS Magnetic Base\*-voet uitgerust met Warthog Converter\*

4 5 6 1 3

PoV uitgeschakeld

N/A 15 18 19 16 17 2 5 7 10 11 8 9 12 13 14 Y Axis 0 X Axis 0 16383 16383 255 0 RZ Axis

In deze configuratie wordt de flightstick-greep herkend als een VIPER HOTAS Add-On Grip.

De roerfunctie via het draaien van de flightstick-greep is niet functioneel.

Roerfunctie

Met de Sol-R 3 AVA Add-On Grip-flightstick-greep kan het roer bediend worden door de flightstick-greep naar links of rechts te draaien.

Het roer wordt in een vliegtuig door de piloot gebruikt om het toestel om de verticale as te kantelen om een bocht naar links of rechts te maken.

Deze functie kan worden uitgeschakeld door de rotatie van de Z-as (gieren) te vergrendelen.

Om de roerfunctie te vergrendelen:

- Draai het zeskantig boutje onder de polssteun vast met behulp van een inbussleutel van 2 mm (niet meegeleverd).

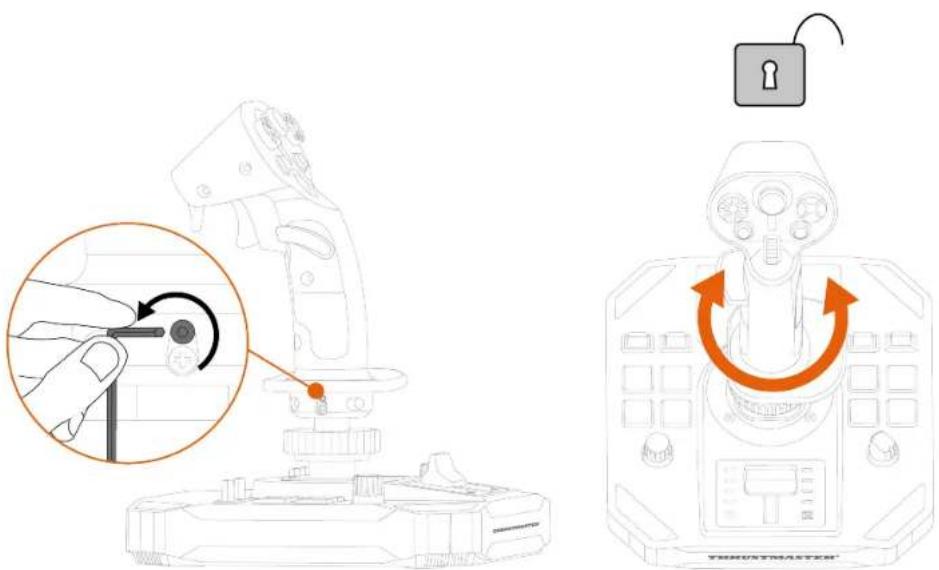

Om de roerfunctie te ontgrendelen:

- Draai het zeskantig boutje onder de polssteun los met behulp van een inbussleutel van 2 mm (niet meegeleverd).

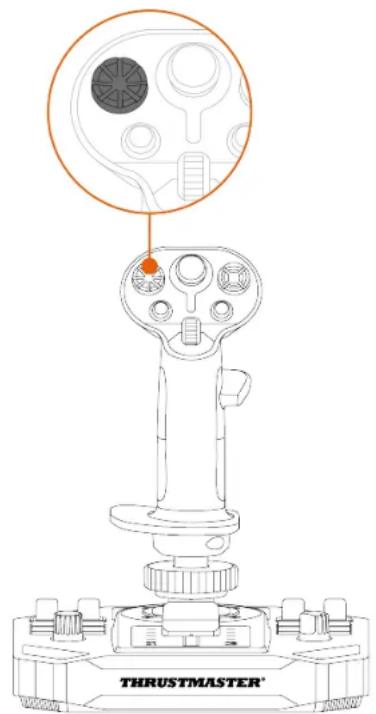

De Sol-R 3 AVA Add-On Grip-flightstick-greep heeft een multidirectionele Point-of-View-hat-switch waarmee u kunt bekijken wat er rondom uw ruimtevaartuig gebeurt (in games waarin dit mogelijk is).

In het instellingenmenu van uw game kunt u de verschillende weergaven (links, rechts, naar voren, naar achteren) op de richtingen van de Point-of-View-hat-switch programmeren.

De Point-of-View-hat-switch kan desgewenst ook voor andere functies worden gebruikt, bijvoorbeeld om te schieten.

Linkshandige modus

De Point-of-View-functie kan worden uitgeschakeld. De multidirectionele hat-switch kan echter nog steeds worden gebruikt.

Om de Point-of-View-functie uit te schakelen:

- Ga naar het configuratiescherm voor de Sol-R 3 AVA Add-On Grip-flightstick-greep.

- Klik op Properties (Eigenschappen) in het dialoogvenster Game Controllers (Spelbesturingen).

- Schakel de Point of view hat-switch (Point-of-View-hat-switch) uit in de tab Test Input (Invoer testen).

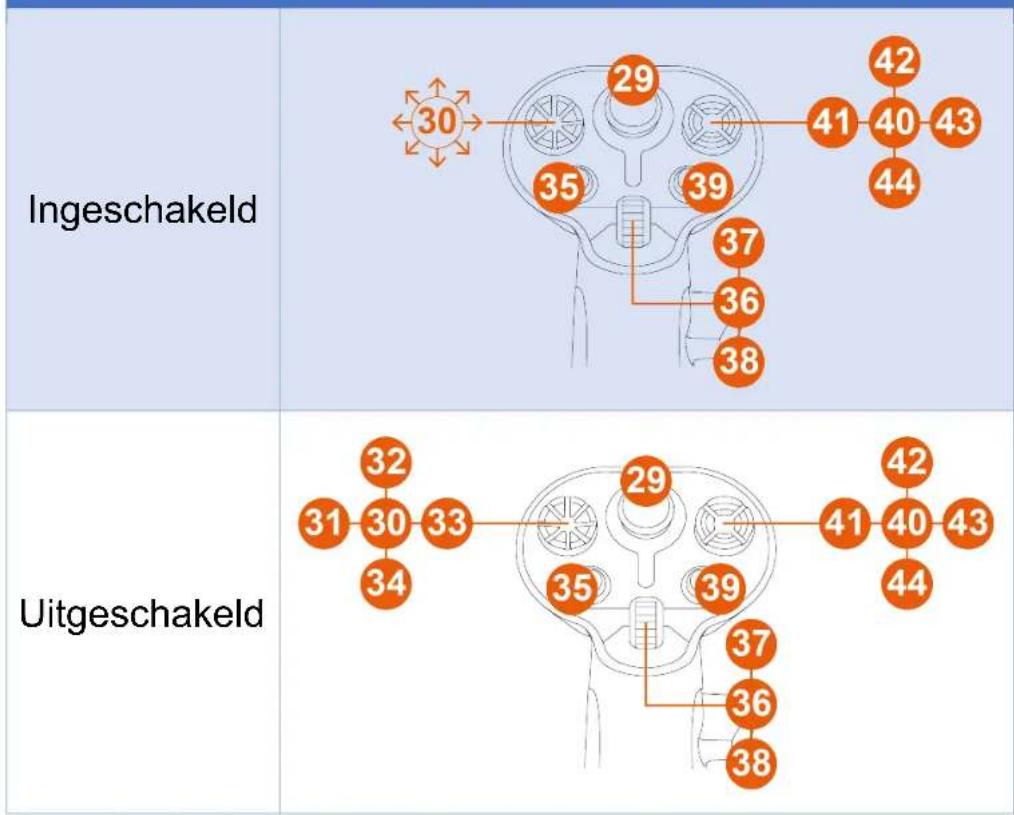

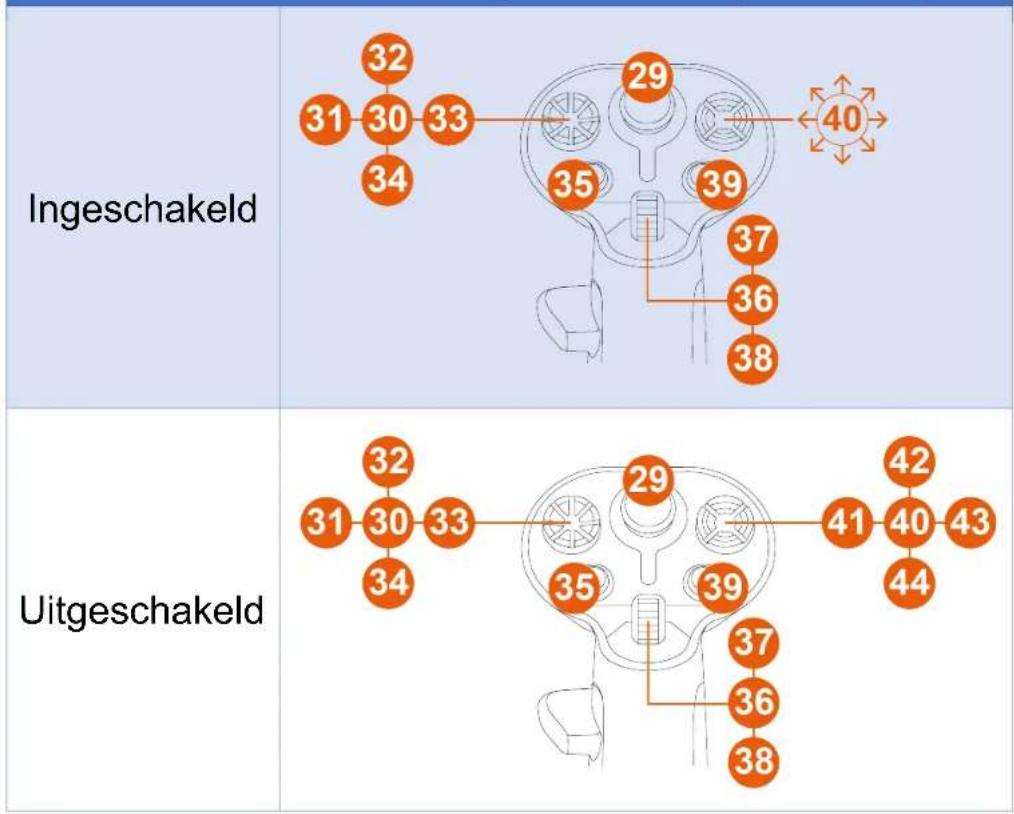

Point-of-View-functie (rechtshandige modus)

Point-of-View-functie (linkshandige modus)

5. De flightstick-greep configureren

Rechtshandige of linkshandige modus

De Sol-R 3 AVA Add-On Grip-flightstick-greep is tweehandig en is perfect bruikbaar voor alle gamers, rechtshandig of linkshandig.

Standaard is de flightstick-greep geconfigureerd voor rechtshandigen.

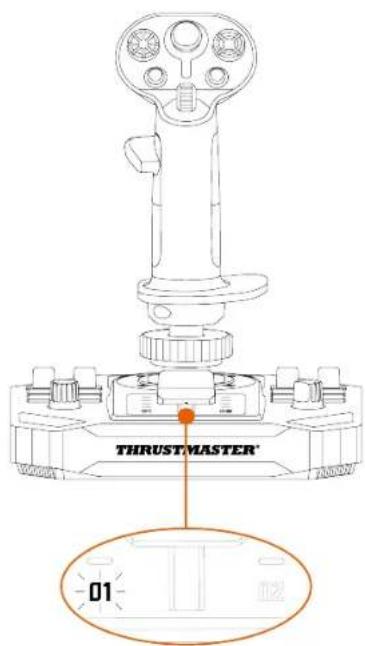

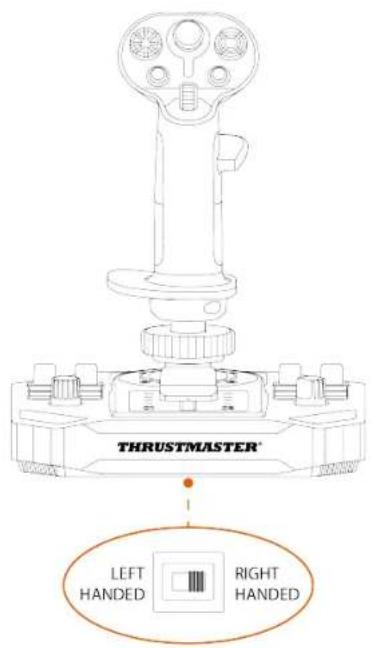

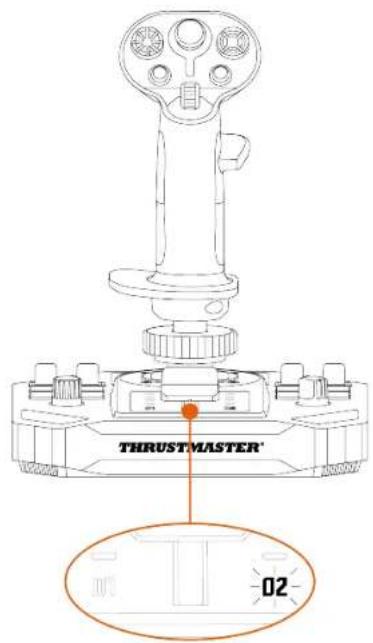

Voorbeeld van configuratie met een

Sol-R\*-voet

Linkshandige modus

THRUST MASTER' 02

Rechtshandige modus

THRUSTMASTER* 01 02

Voer de procedure uit om over te schakelen van rechtshandige naar linkshandige modus (of omgekeerd) uit voordat u de joystick op uw PC aansluit.

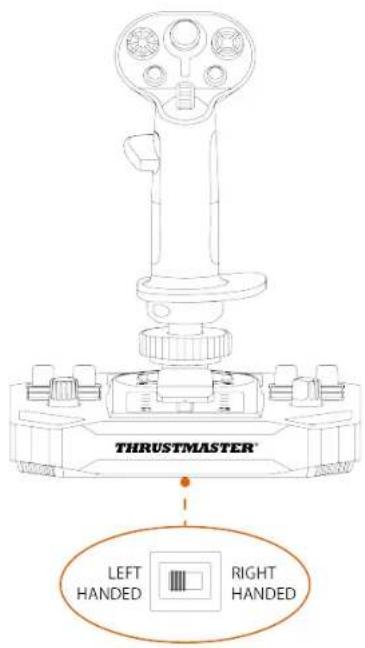

Om de joystick in de Linkshandige modus te zetten:

- Zet de keuzeschakelaar aan de onderkant van de voet van de joystick op LEFT HANDED (linkshandig).

THRUSTMASTER® LEFT HANDED RIGHT HANDED

De joystick wordt herkend aan de naam Sol-R [L] Flightstick.

Om de joystick in de Rechtshandige modus te zetten:

- Zet de keuzeschakelaar aan de onderkant van de voet van de joystick op RIGHT HANDED (rechtshandig).

THRUSTMASTER® LEFT HANDED RIGHT HANDED

De joystick wordt herkend aan de naam Sol-R [R] Flightstick.

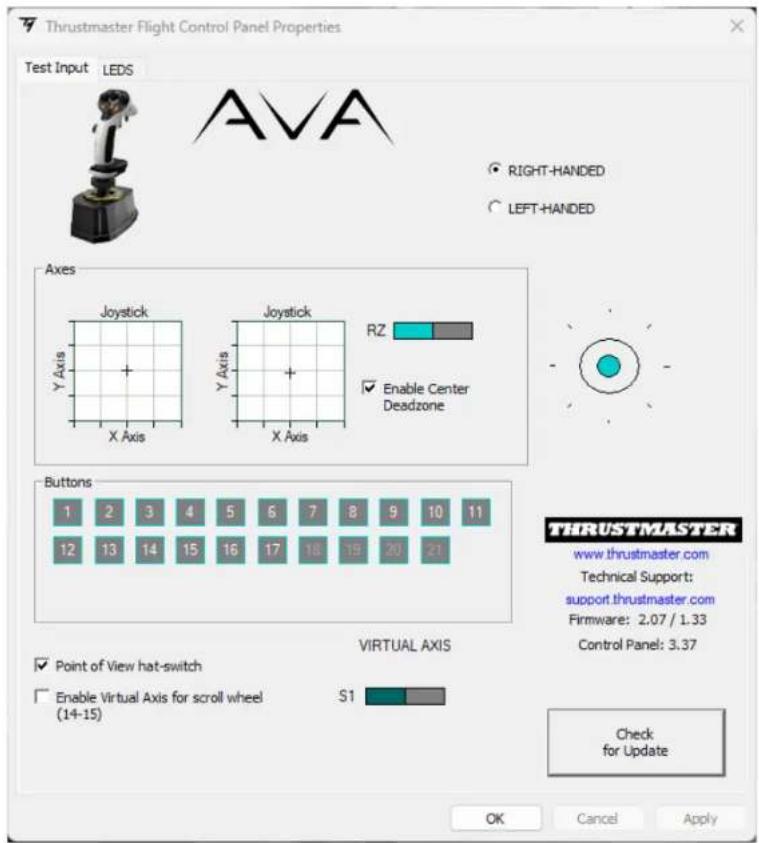

Voorbeeld van configuratie met AVA\*-voet of HOTAS Magnetic Base\*-voet

Wanneer de Sol-R 3 AVA Add-On Grip-flightstick-greep is geïnstalleerd op een AVA*-voet of een HOTAS Magnetic Base*-voet:

1. Ga naar het configuratiescherm.
2. Klik op Properties (Eigenschappen) in het dialoogvenster Game Controllers (Spelbesturingen).
3. Selecteer RIGHT-HANDED (rechtshandig) of LEFT-HANDED (linkshandig) op het tabblad Test Input (Invoer testen).

*Wordt apart verkocht

Overschakelen van rechtshandige

modus naar linkshandige modus

1. Schroef de rechter duimsteun los.

1. Verwijder beide delen van de rechter duimsteun.

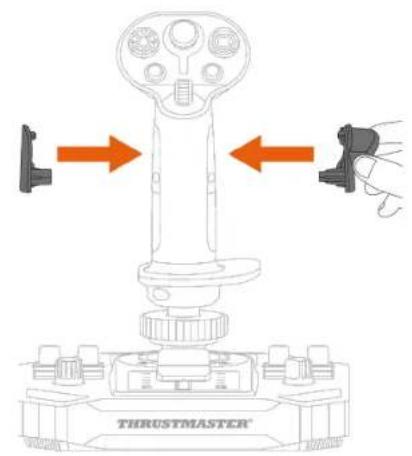

1. Plaats beide delen van de linker duimsteun op de flightstick-greep.

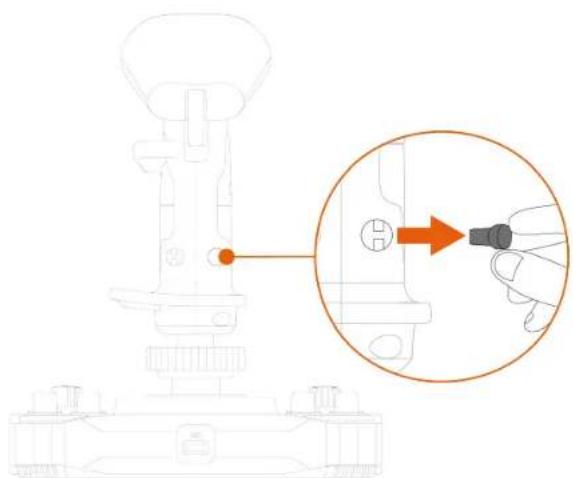

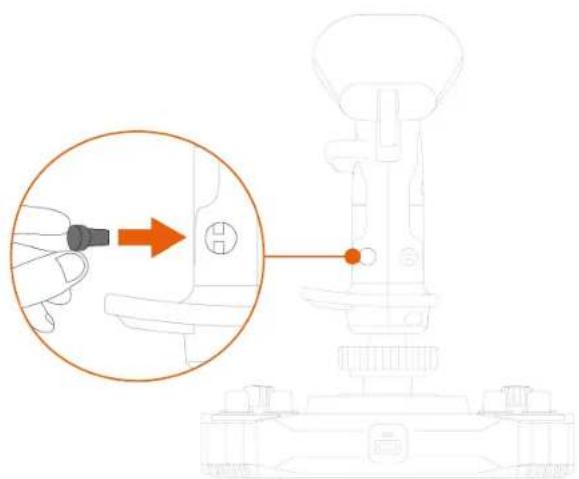

1. Verwijder de verwijderbare drukknop aan de achterkant van de flightstick-greep.

1. Plaats de verwijderbare knop onder de duimsteun.

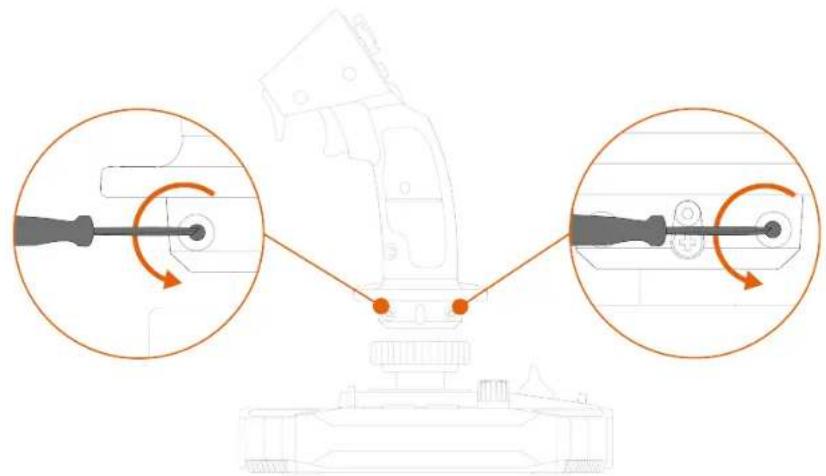

1. Schroef de twee boutjes los waarmee de polssteun vastzit.

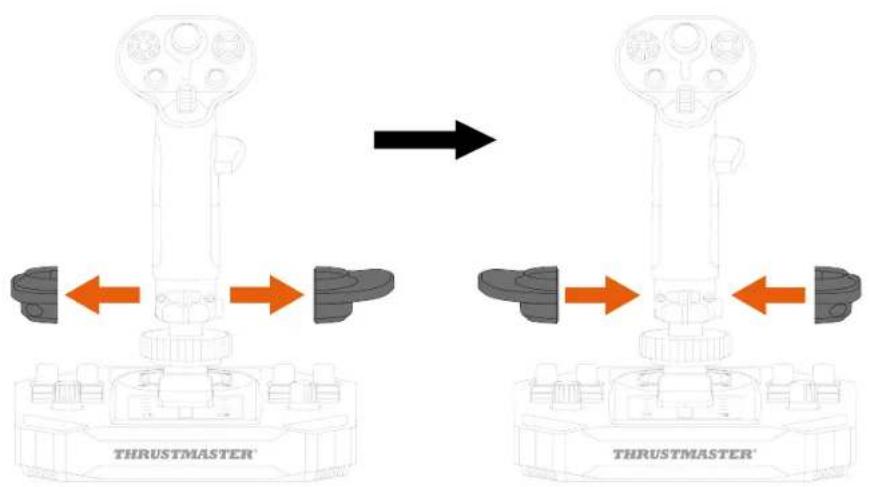

1. Verwijder de twee delen van de polssteun en plaats ze vervolgens opnieuw op de flightstick-greep door de onderdelen om te keren.

1. Schroef de twee boutjes vast die de polssteun op zijn plaats houden.

Overschakelen van linkshandige

modus naar rechtshandige modus

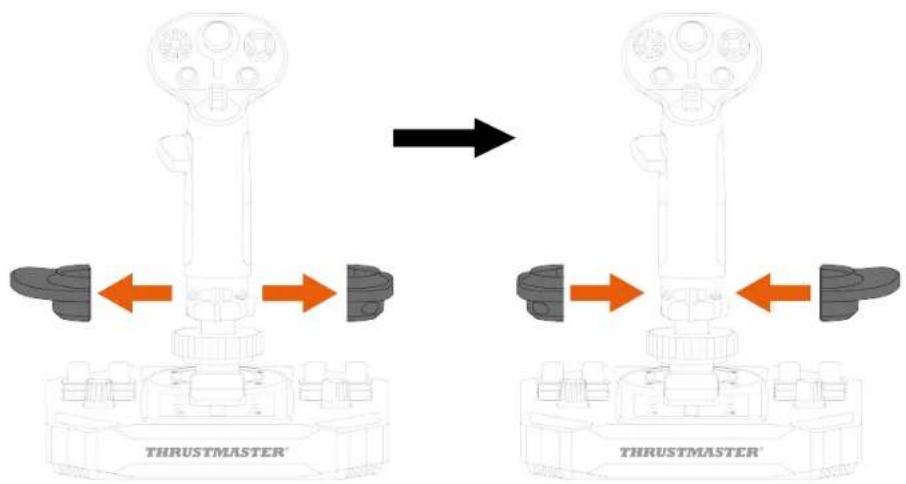

1. Schroef de linker duimsteun los.

1. Verwijder beide delen van de linker duimsteun.

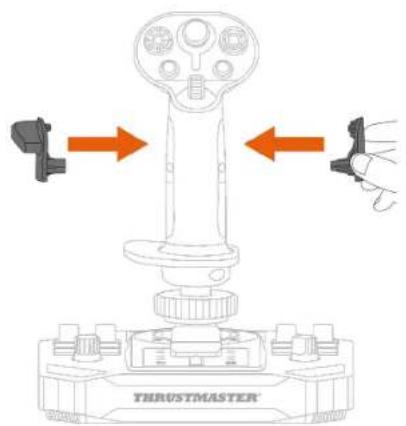

1. Plaats beide delen van de rechter duimsteun op de flightstick-greep.

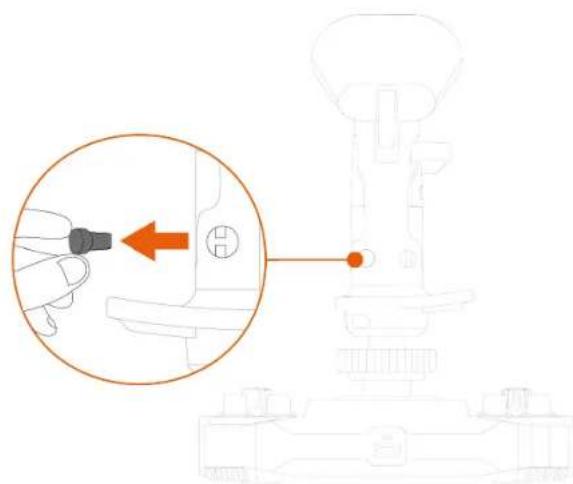

1. Verwijder de verwijderbare drukknop aan de achterkant van de flightstick-greep.

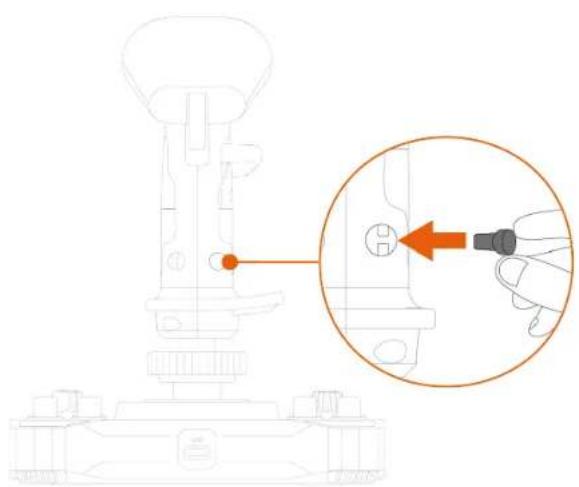

1. Plaats de verwijderbare knop onder de duimsteun.

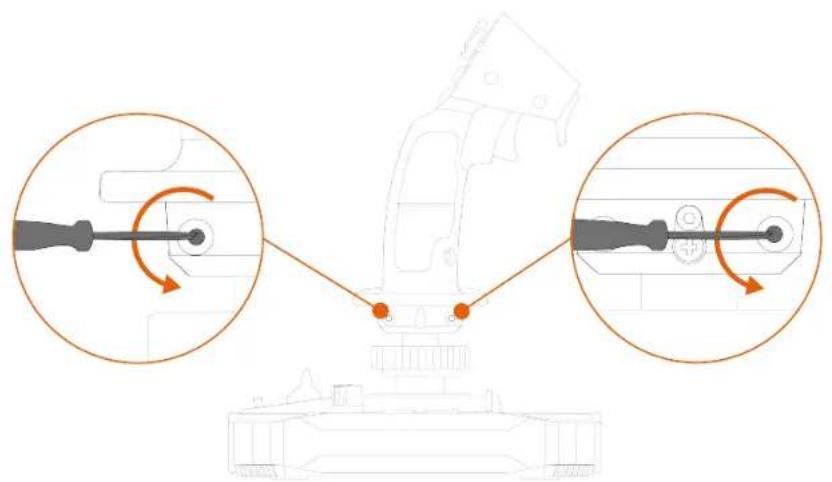

1. Schroef de twee boutjes los waarmee de polssteun vastzit.

1. Verwijder de twee delen van de polssteun en plaats ze vervolgens opnieuw op de flightstick-greep door de onderdelen om te keren.

1. Schroef de twee boutjes vast die de polssteun op zijn plaats houden.

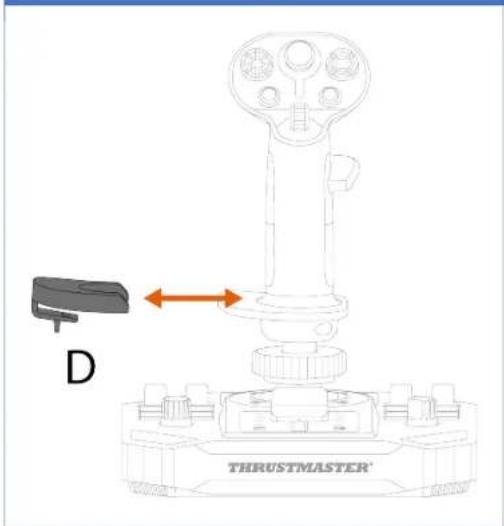

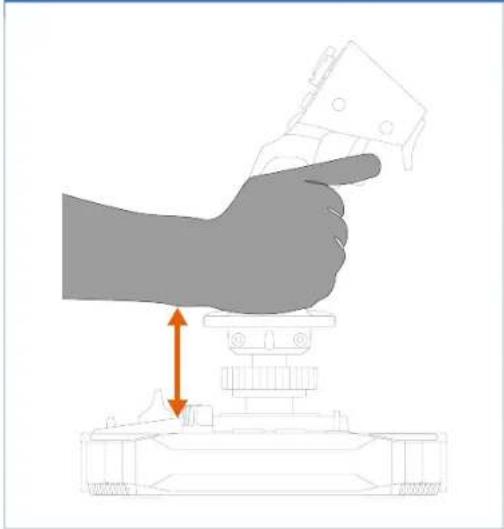

De Sol-R 3 AVA Add-On Grip-flightstick-greep heeft een hoogte-adapter zodat uw hand hoger komt wanneer u de flightstick-greep vasthoudt, voor meer comfort.

Zonder de adapter

Om de hoogte-adapter te installeren, klemt u deze vast aan de polssteun.

Linkshandige modus

Zorg ervoor dat u alleen goedgekeurde accessoires gebruikt. Het gebruik van niet-goedgekeurde accessoires kan het product beschadigen en de garantie ongeldig maken.

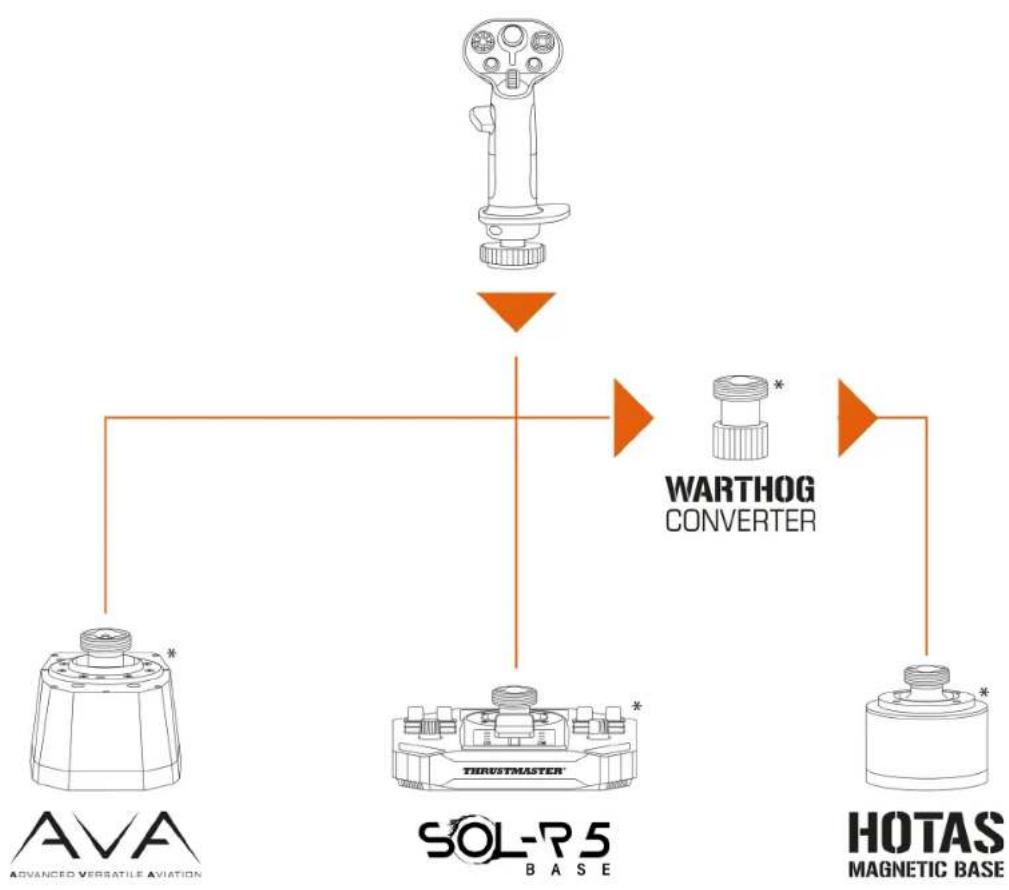

Voeten

De Sol-R 3 AVA Add-On Grip-flightstick-greep is compatibel met de AVA*-voet, de Sol-R 5 Base*-voet en de HOTAS Magnetic Base*-voet.

Het installeren van de Sol-R 3 AVA Add-On Grip-flightstick-greep op een HOTAS Magnetic Base*-voet vereist het gebruik van de Warthog Converter* om compatibiliteit te garanderen.

*Wordt apart verkocht

Nokken

De Sol-R 3 AVA Add-On Grip-flightstick-greep wordt geleverd met twee STAR-nokken voor eigenaren van een AVA*-voet voor gebruik in ruimtesimulaties.

De nokken passen de manier aan waarop de kracht die wordt uitgeoefend op de flightstick-greep wordt omgezet in beweging, waardoor het gevoel van het traject van de flightstick-greep verandert, samen met het gedrag.

De procedure voor het installeren van nokken op een AVA*-voet is hier beschikbaar:

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) is een innovatieve en hoog presterende softwarebundel waarmee het gebruik van de meeste Thrustmaster-flightcontrollers geoptimaliseerd kan worden en profielen gedeeld kunnen worden in de Thrustmaster-community.

Installatie

1. Ga naar:

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. Ga naar de sectie Software en download en installeer de geavanceerde T.A.R.G.E.T-programmeersoftware.

Belangrijkste kenmerken

• Verschillende mogelijke configuraties voor de assen.
• Meerdere programmeerniveaus beschikbaar: Basic, Advanced en Script.
• Maakt gebruik van slepen en neerzetten.
• De mogelijkheid om de Sol-R 3 AVA Add-On Grip-flightstick-greep te combineren met andere flightsim-accessoires van Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, TCA-serie*, VIPER-serie*, AVA-serie*, Sol-R-serie*, die allemaal ook compatibel zijn met T.A.R.G.E.T), waardoor ze kunnen worden herkend als één enkel USB-apparaat.
• Toegang tot geavanceerde profielen gemaakt door de Thrustmaster-community.

8. FAQ

en

technische

ondersteuning

Hebt u vragen over de Sol-R 3 AVA Add-On Grip-flightstick-greep of ervaart u technische problemen? Zo ja, ga dan naar de website voor technische ondersteuning van Thrustmaster:

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. Mijn joystick werkt niet goed of lijkt slecht gekalibreerd te zijn

• Schakel uw PC uit, koppel uw joystick los en sluit deze vervolgens opnieuw aan. Start uw PC opnieuw op en start daarna uw game opnieuw op.
• Plaats bij het aansluiten van de joystick de flightstick-greep altijd in de middenstand en beweeg hem niet, om kalibratieproblemen te voorkomen.

2. Ik kan mijn joystick niet configureren

- Ga in het menu van uw game naar Options > Controller > Gamepad of Joystick. En kies vervolgens de meest geschikte configuratie, of stel alle joystick-opties helemaal opnieuw in.

- Raadpleeg de handleiding of de online help van de game voor meer informatie.

3. Mijn joystick reageert te gevoelig of reageert niet gevoelig genoeg

• De joystick kalibreert zichzelf automatisch na een paar bewegingen op de verschillende assen.
• Ga in het menu van uw game naar Options > Controller > Gamepad of Joystick. Pas vervolgens de gevoeligheid en dode zones van uw joystick aan als deze opties beschikbaar zijn.

4. Mijn joystick doet het niet

Om de joystick goed te laten werken met games, moet u eerst de firmware van de voet bijwerken.

• Als u een Sol-R 5 Base-voet gebruikt, gaat u naar https://support.thrustmaster.com/product/sol-r-5-base
• Als u een AVA-voet gebruikt, gaat u naar https://support.thrustmaster.com/product/ava
• Als u een HOTAS Magnetic Base-voet gebruikt, gaat u naar

Selecteer Drivers en volg de instructies inclusief de procedure voor het downloaden en installeren.
