제품 유형	비행 시뮬레이션용 추가 그립
브랜드	Thrustmaster
모델	Sol-R 3 AVA 그립 애드온
베이스 호환성	Sol-R 5 베이스, AVA, HOTAS Magnetic Base (Warthog 변환기 필요)
버튼 수	여러 동작 버튼, 트리거(이중 트리거 포함), 탈착식 버튼
아날로그 미니 스틱	1
다방향 십자키	1개, 8방향, 비활성화 가능
휠	1
러더	그립 회전 방식, 2mm 육각 렌치로 잠금 가능
양손 사용	예, 오른손/왼손 엄지 받침 교체 가능, 양손용 손목 받침대
높이 어댑터	탈착식, 오른손 및 왼손용
제공되는 캠	STAR 캠 2개 (AVA 베이스용)
프로그래밍 소프트웨어	T.A.R.G.E.T. (고급 프로그래밍)
펌웨어 업데이트	베이스에 따라 필요 (지원 사이트 참조)
전원	PC에 연결된 베이스를 통해
관리	마른 천으로 닦기
안전	조립 시 무리한 힘 사용 금지; 베이스와 축 사이에 끼임 위험
예비 부품	Thrustmaster 지원팀에 문의
일반 정보	호환 베이스 필요; 펌웨어 업데이트 필수

자주 묻는 질문 - Sol-R 3 AVA Grip Add-On THRUSTMASTER

오른손 모드에서 왼손 모드로 전환하는 방법은 무엇인가요?

왼손 모드로 전환하려면 베이스 아래의 선택기를 LEFT HANDED로 설정하거나(Sol-R 베이스의 경우) 제어판(AVA/HOTAS 베이스)을 통해 설정하세요. 또한 엄지 받침대와 손목 받침대를 교체해야 합니다. 설명서의 그립 구성 섹션을 참조하세요.

러더 기능을 잠그거나 해제하는 방법은 무엇인가요?

2mm 육각 렌치(제공되지 않음)를 사용하여 손목 받침대 아래의 나사를 조여 러더를 잠그거나 풀어 해제하세요.

이 그립과 호환되는 베이스는 무엇인가요?

Sol-R 3 AVA 그립 애드온은 Sol-R 5 베이스, AVA 베이스(제공된 STAR 캠 포함), HOTAS Magnetic Base(별도 판매되는 Warthog 변환기 필요)와 호환됩니다.

다방향 십자키(시점)를 비활성화하는 방법은 무엇인가요?

그립 제어판(게임 컨트롤러 > 속성 > 테스트)에 접속한 후 테스트 탭에서 '다방향 십자키'를 선택 해제하세요.

그립의 펌웨어를 업데이트하는 방법은 무엇인가요?

펌웨어는 베이스를 통해 업데이트됩니다. 해당 베이스(Sol-R 5, AVA 또는 HOTAS Magnetic Base)의 지원 페이지를 방문하여 드라이버를 다운로드하고 지침을 따르세요. 그립은 별도 업데이트가 필요하지 않습니다.

조이스틱이 제대로 작동하지 않으면 어떻게 해야 하나요?

PC를 끄고 조이스틱을 분리했다가 다시 연결한 후 PC를 다시 시작하세요. 연결 시 그립을 중앙에 두세요. 문제가 지속되면 베이스 펌웨어를 업데이트하고 게임 내 구성을 확인하세요.

게임에서 조이스틱을 구성하는 방법은 무엇인가요?

게임 옵션 메뉴에서 컨트롤러 > 조이스틱을 선택한 다음 적절한 구성을 선택하거나 수동으로 할당을 다시 지정하세요. 자세한 내용은 게임 매뉴얼을 참조하세요.

이 그립을 HOTAS Magnetic Base와 함께 사용할 수 있나요?

예, 하지만 Warthog 변환기(별도 판매)가 필요합니다. 이 구성에서 그립은 VIPER HOTAS 애드온 그립으로 인식되며 러더 기능을 사용할 수 없습니다.

높이 어댑터를 설치하는 방법은 무엇인가요?

높이 어댑터는 손목 받침대에 간단히 끼워집니다. 오른손 및 왼손 버전이 제공됩니다. 승인된 액세서리를 사용하세요.

T.A.R.G.E.T. 소프트웨어는 어디서 다운로드하나요?

T.A.R.G.E.T.은 support.thrustmaster.com 사이트의 소프트웨어 섹션에서 다운로드하세요. 이 소프트웨어는 축과 버튼의 고급 프로그래밍을 지원합니다.

사용 설명서 Sol-R 3 AVA Grip Add-On THRUSTMASTER

제품을 설치하기 전, 제품을 사용하기 전, 그리고

유지보수하기 전에 본 설명서에 제공된 지침을 주의

깊게 읽으십시오.안전 지침을 따르십시오.이 지침을

따르지 않으면 사고가 나거나 제품이 손상될 수

있습니다.나중에 지침을 참조할 수 있도록 본

설명서를 보관하십시오.

목차

1. 박스 내용물......6
2. 기술적 특징....7
3. 비행 스킱그립 사용에 대한 정보......9
4. 조립 11

맵핑....13

러더 기능....19

다방향 시점 해트 스위치....21

1. 비행 스킱그립 구성 24

오른손잡이 또는 왼손잡이 모드 24

Sol-R* 베이스 구성의 예....25

AVA* 베이스 또는 HOTAS Magnetic Base*

베이스에 대한 구성 예....28

오른손잡이 모드에서 왼손잡이 모드로 변경.29

원손잡이 모드에서 오른손잡이 모드로 변경..33

높이 어댑터....37

1. 호환성 38

베이스....39

캠크 40

1. T.A.R.G.E.T 고급 프로그래밍 소프트웨어 .....41

설치....41

주요 기능....42

1. 자주 묻는 질문 및 기술 지원......43

SOL-R3

A V A

ADD-ON GRIP

Sol-R 3 AVA Add-On Grip 비행 스킱 그림과 함께 환상적인 경험을 누리십시오: 이 조이스틱으로 우주 전투와 탐험의 중심까지 함께 할 것입니다.

본 설명서는 최상의 조건에서 Sol-R 3 AVA Add-On Grip 을 설치하고 사용하는 데 도움이 될 것입니다. 이륙하기 전에 지침과 경고 사항을 주의 깊게 읽어 보시면 제품을 최대한으로 즐길 수 있습니다.

펌웨어 업데이트

Sol-R 3 AVA Add-On Grip 비행 스킱 그림이 비디오 게임에서 제대로 작동되게 하려면 베이스의 펌웨어를 업데이트해야 합니다.

- Sol-R 5 Base 베이스를 사용하시는 경우, 다음 사이트를 방문하십시오

- AVA 베이스를 사용하시는 경우, 다음 사이트를 방문하십시오

- HOTAS Magnetic Base 베이스를 사용하시는 경우, 다음 사이트를 방문하십시오

Drivers (드라이버)를 선택하고 다운로드 및 설치 절차를 포함한 지침을 따르십시오.

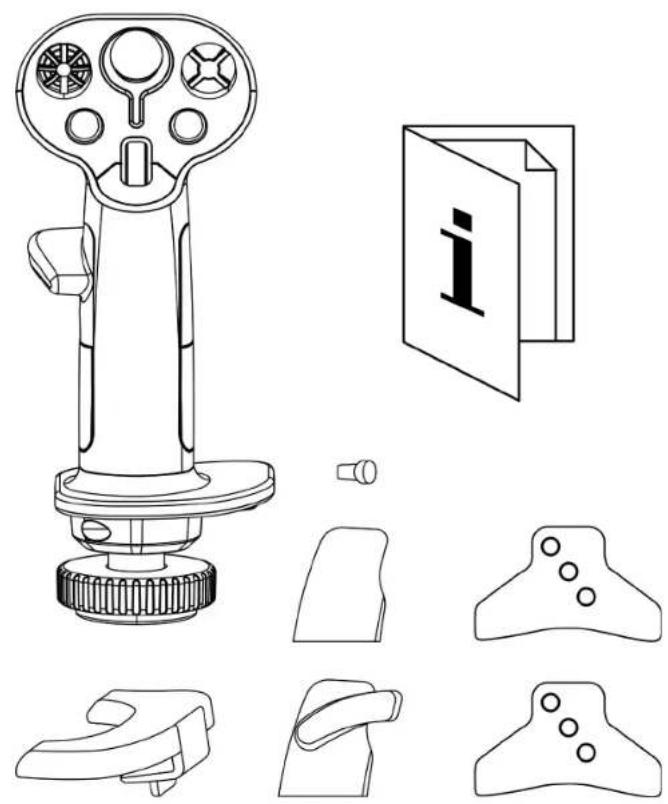

1. 박스 내용물

① 아날로그 미니스틱
② 8 방향 다방향 시점 스위치
③ 동작 버튼
4 스크롤 훨
⑤ 쌍레스트(오른손잡이 및 왼손잡이)
6 양손잡이용 손목 받침대
⑦ 비행 스킱 그립 회전을 통한 방향타 기능(잠금 가능)

11

9

10

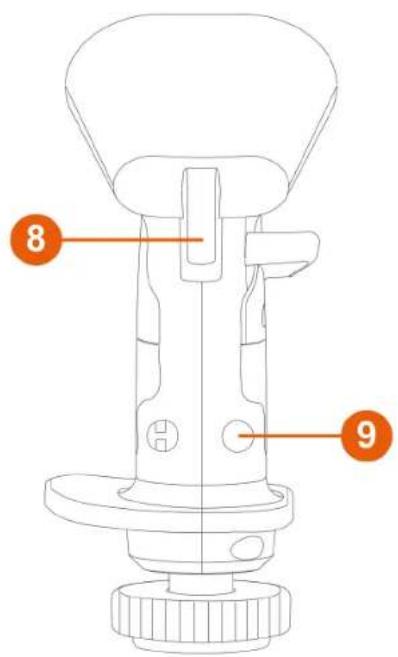

8 트리거(듀얼 위치 트리거 1 개 포함)
⑨ 탈부착 가능 버튼
10 탈착식 높이 어댑터(오른손잡이 및 왼손잡이용)
11 STAR 캠(AVA* 베이스 전용)

*별도 판매

3. 비행 스킱그립사용에 대한 정보

문서

이 제품을 사용하기 전에 본 문서를 다시 주의 깊게 읽고 나중에 참고할 수 있도록 보관하세요.

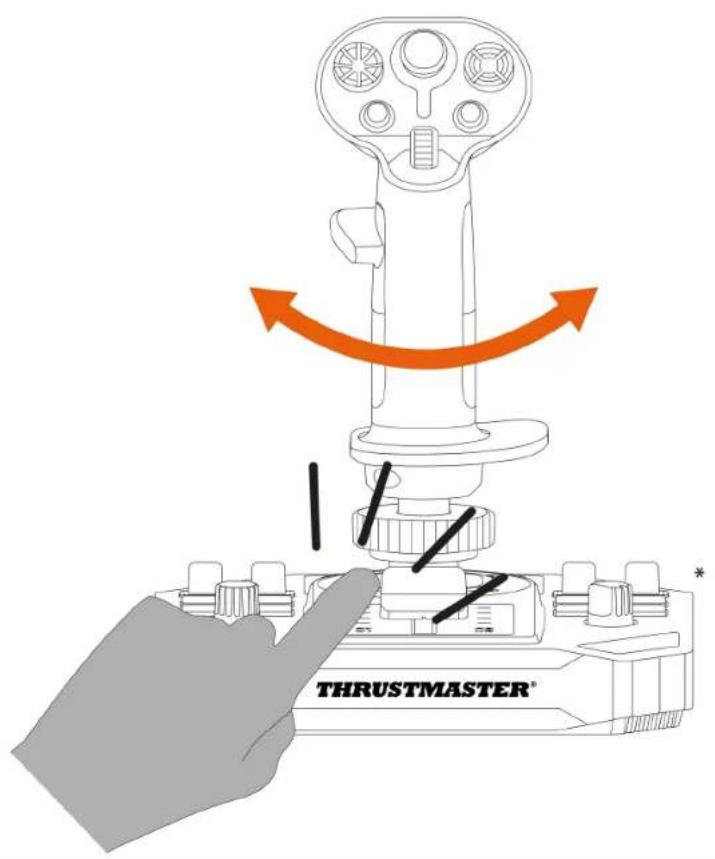

끼임 위험

베이스*에 장착된 Sol-R 3 AVA Add-On Grip 비행 스텱 그립을 사용할 때 베이스와 비행 스텱 그립 축 사이의 공간에 손가락을 넣지 마십시오.

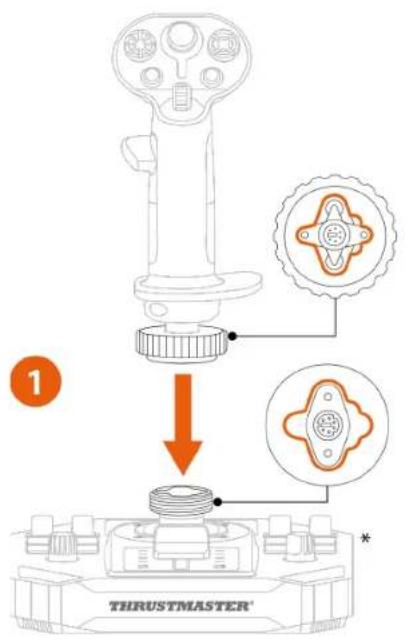

1. 비행 스텱 그립을 호환 베이스에 놓습니다*. 아래 그림과 같이 비행 스텱 그립이 올바른 위치에 있는지 확인합니다.

2.클램핑 링을 조입니다.

저항이 느껴지면 무리하게 조이지 마십시오. 베�이스와 비행 스텱 그립의 커넥터가 제대로 정렬되었는지 확인하십시오. 이 지침을 준수하지 않을 경우 제품이 손상될 수 있습니다.

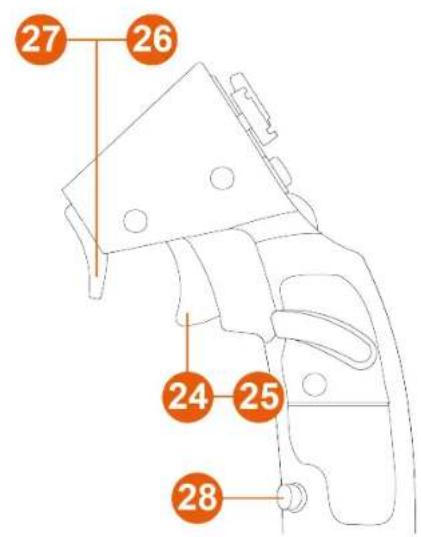

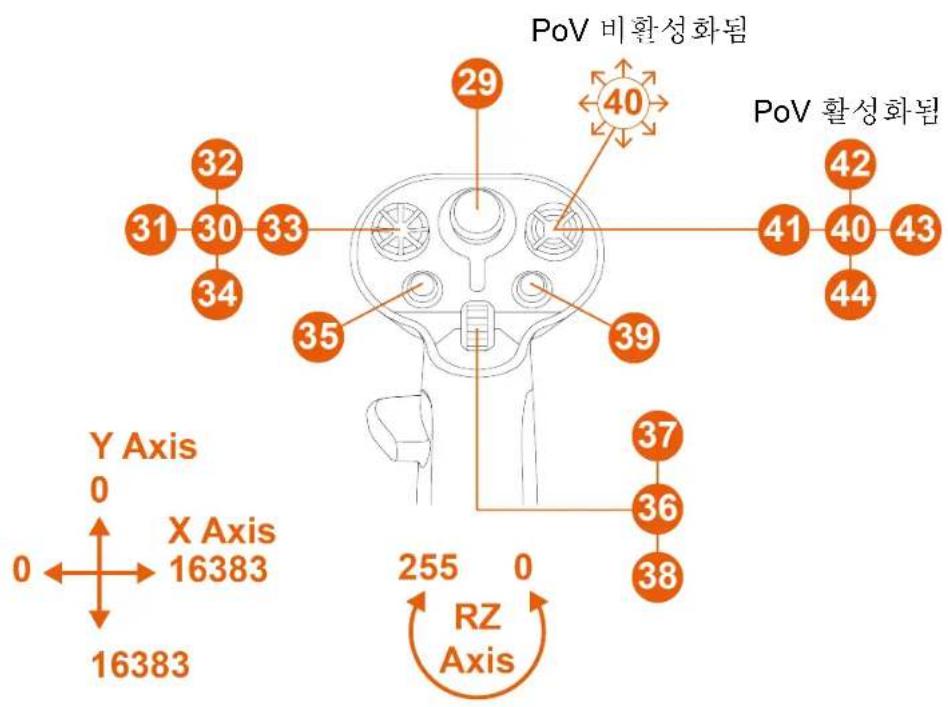

맵핑

Sol-R* 베이스의 오른손잡이 모드

*별도 판매

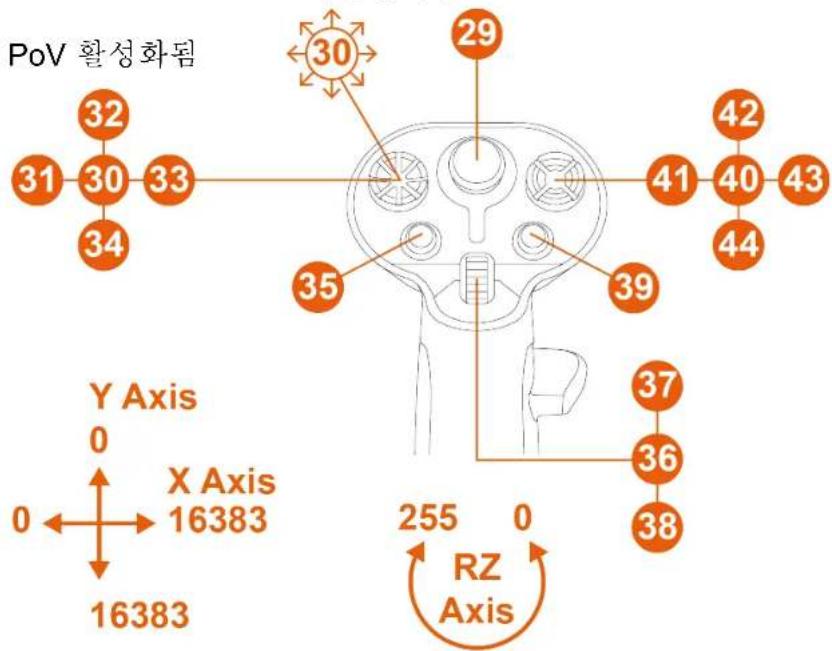

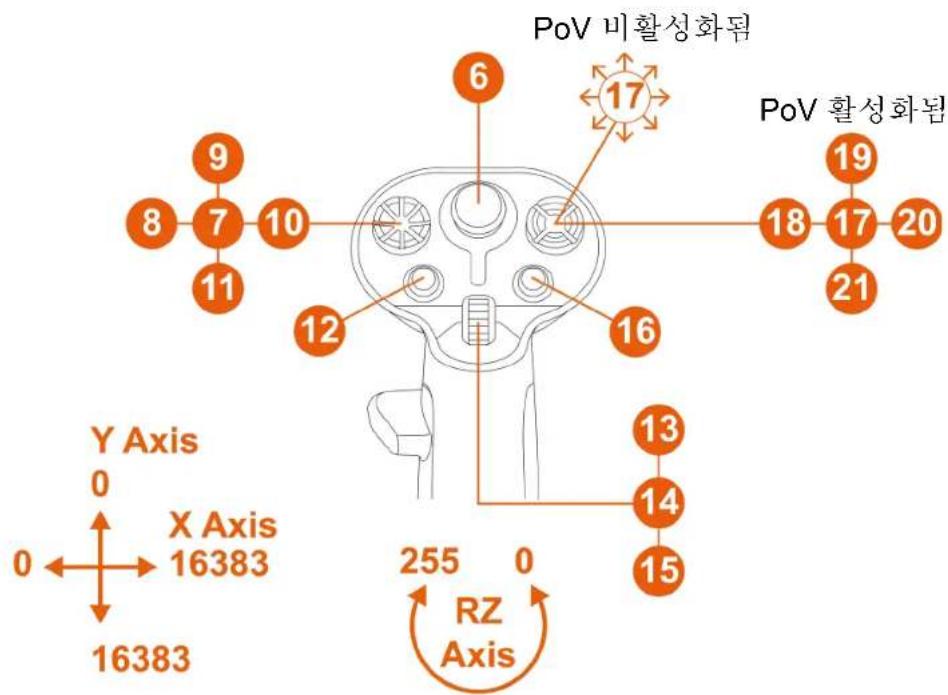

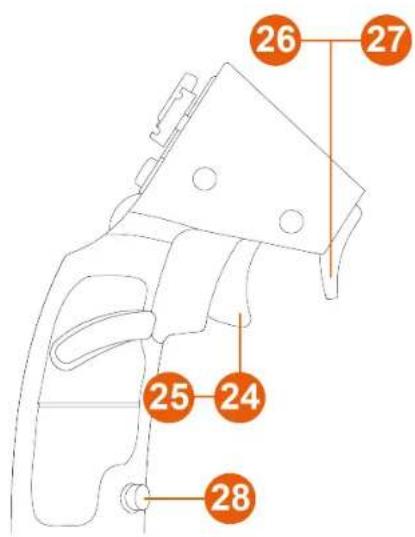

Sol-R\* 베이스의 왼손잡이 모드

PoV 비활성화됨

*별도 판매

AVA*베이스의 오른손잡이 모드

*별도 판매

AVA*베이스의 왼손잡이 모드

이 구성에서 비행 스킱 그립은 VIPER HOTAS Add-On Grip 으로 인식됩니다.

비행 스킱 그립을 돌려 방향타 기능을 사용할 수 없습니다.

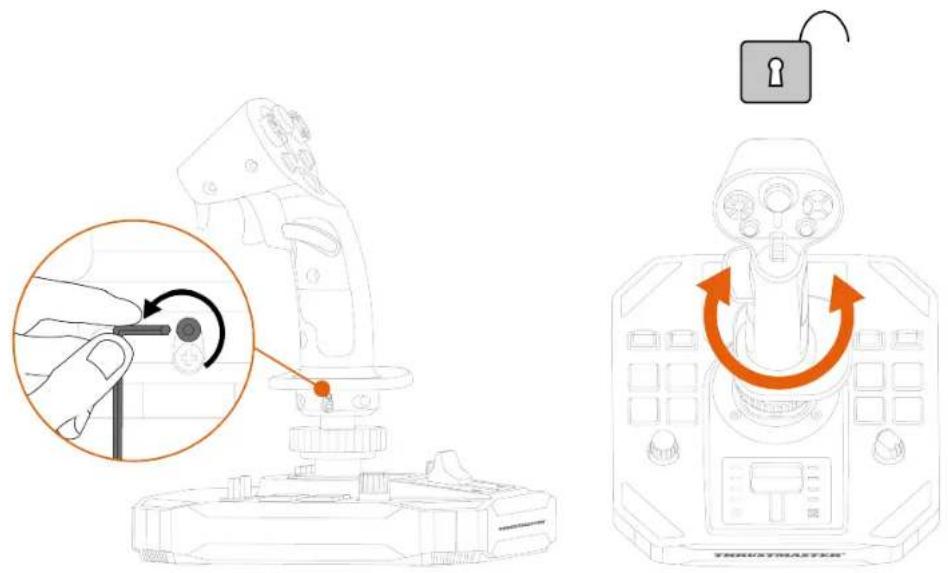

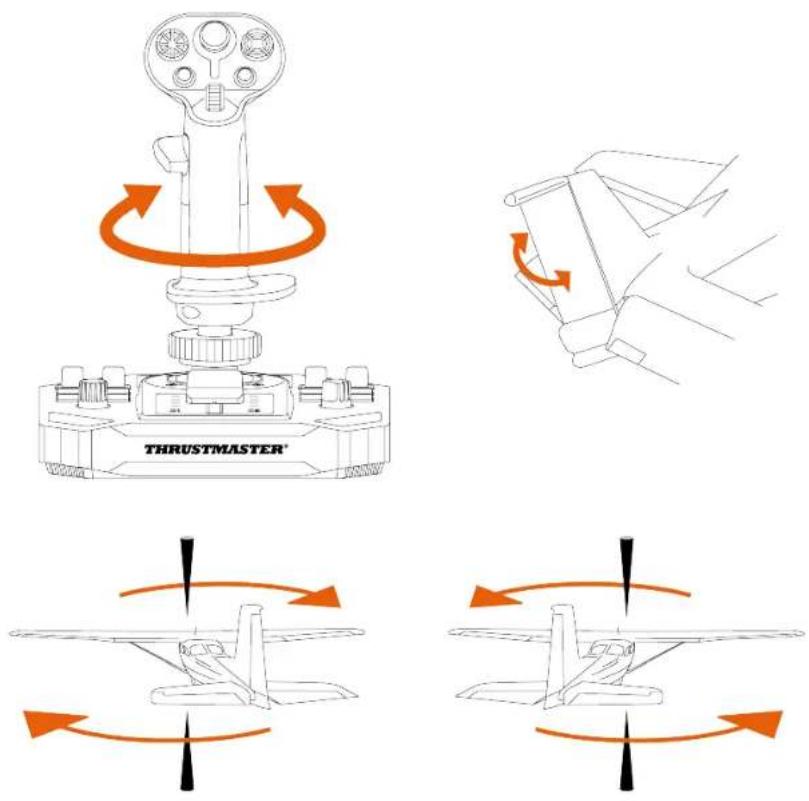

러더 기능

Sol-R 3 AVA Add-On Grip 비행 스킱 그립은 비행 스킱 그립을 왼쪽이나 오른쪽으로 돌려서 사용할 수 있는 방향타 기능이 있습니다.

항공기에서 파일状元 수직축을 중심으로 항공기를 선회하기 위해 러더를 조종합니다(비행기가 왼쪽 또는 오른쪽으로 회전).

이 기능은 Z 축(요)의 회전을 잠그면 비활성화될 수 있습니다.

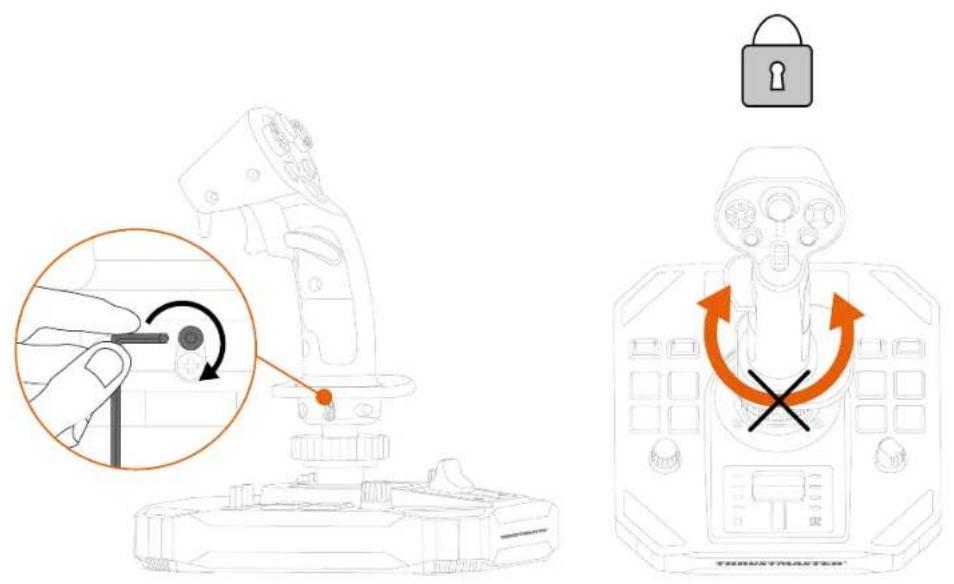

- 2mm 육각 렌치(미포함)를 사용하여 손목 받침대 아래에 있는 육각 나사를 조입니다.

- 2mm 육각 렌치(미포함)를 사용하여 손목 받침대 아래에 있는 육각 나사를 품니다.

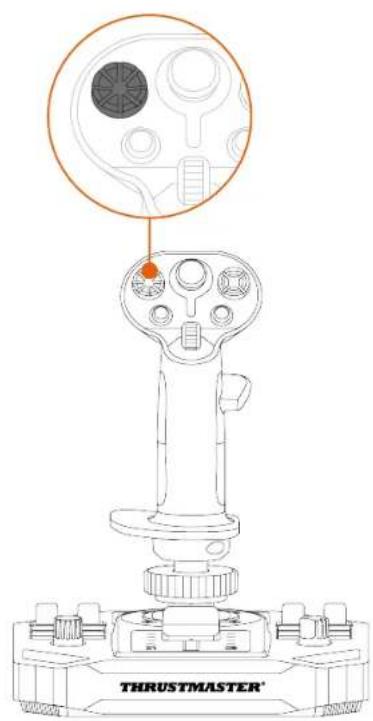

Sol-R 3 AVA Add-On Grip 비행 스킱 그립에는 우주선 주변에서 일어나는 일을 모니터링할 수 있는 다방향 시점 해트 스위치가 있습니다(이를 허용하는 게임에서).

게임의 설정 메뉴에서 다방향 시점 해트 스위치 방향을 각기 다른 보기(뒷면 보기, 왼쪽 보기, 오른쪽 보기, 외부 보기)로 프로그래밍할 수 있습니다.

다른 용도(촬영 등)로 다방향 시야 해트 스위치를 지정할 수도 있습니다.

원손잡이 모드
오른손잡이 모드

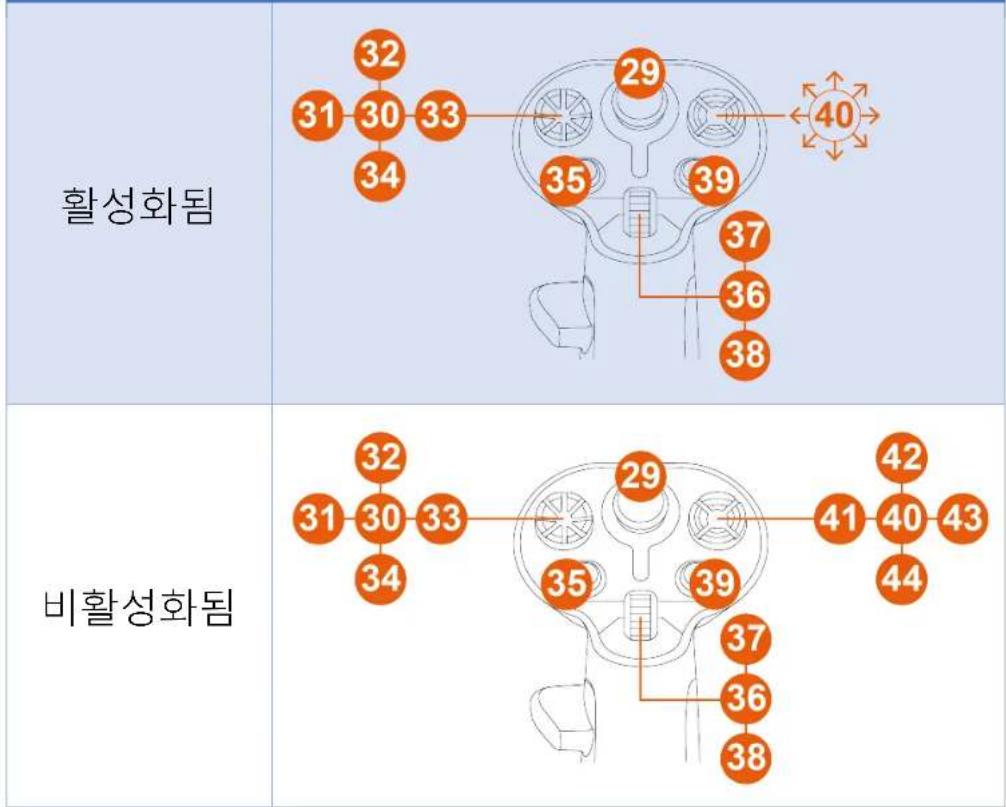

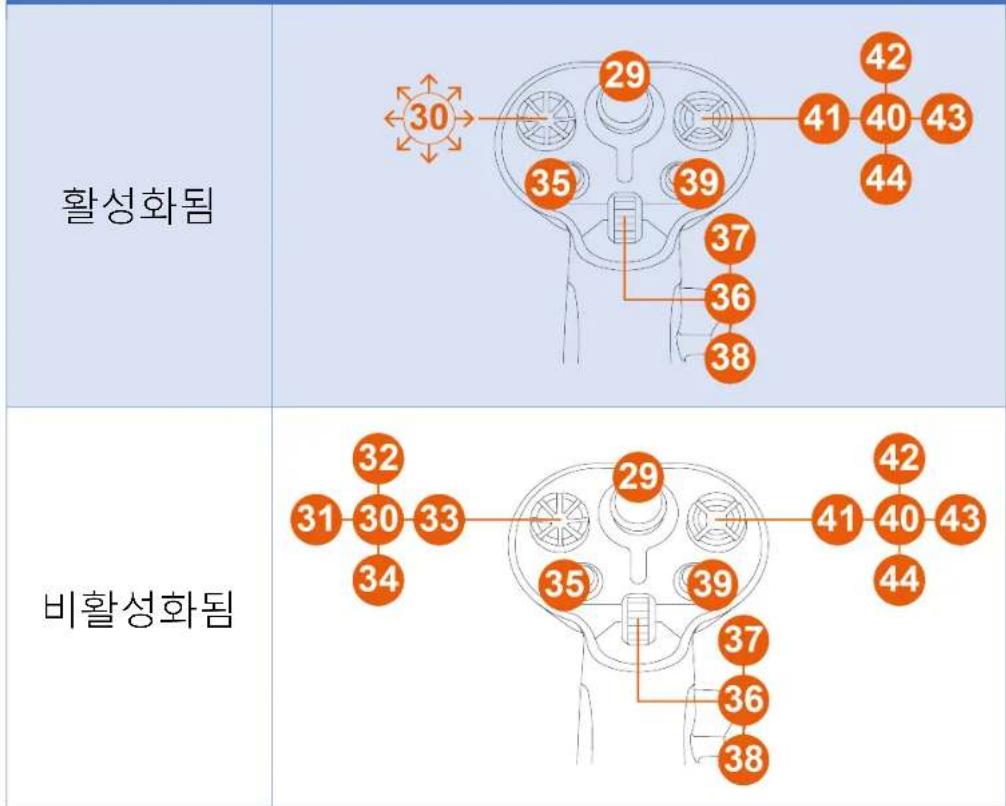

시점 기능은 비활성화할 수 있습니다. 단, 다방향 해트 스위치는 계속 사용할 수 있습니다.

POV 기능을 비활성화하려면:

1. Sol-R 3 AVA Add-On Grip 비행 스킱 그립의 제어판으로 이동합니다.

2. Game Controllers(게임 컨트롤러) 대화 상자에서 Properties(속성)를 클릭합니다.

3. Test Input (테스트 입력) 탱에서 Point of View hat-switch (시점 해트 스위치) 체크 표시를 선택 취소합니다.

시점 기능(오른손잡이 모드)

시점 기능(왼손잡이 모드)

5. 비행 스킱그립 구성

오른손잡이 또는 왼손잡이 모드

Sol-R 3 AVA Add-On Grip 비행 스킱 그립은 모든 게이머(오른손잡이, 왼손잡이)에게 완벽하게 적응할 수 있도록 양손잡이용으로 제작되었습니다.

기본적으로 비행 스킱 그립은 오른손잡이 모드로 구성됩니다.

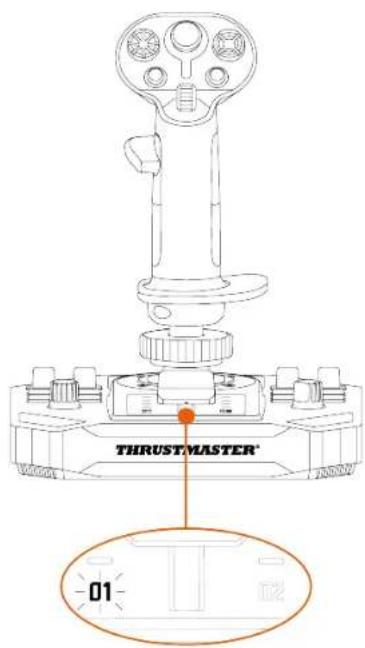

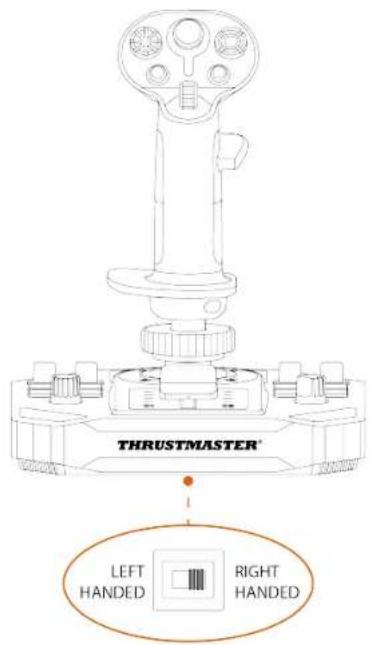

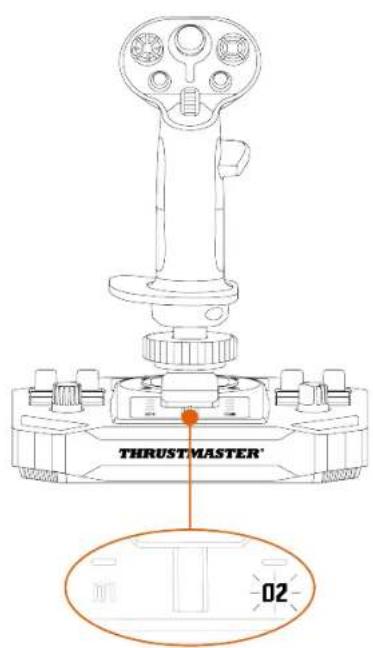

Sol-R\*베이스 구성의 예

원손잡이 모드

오른손잡이 모드

조이스틱을 PC 에 연결하기 전에 오른손잡이 모드에서 왼손잡이 모드로(또는 그 반대로) 전환하는 절차를 수행하십시오.

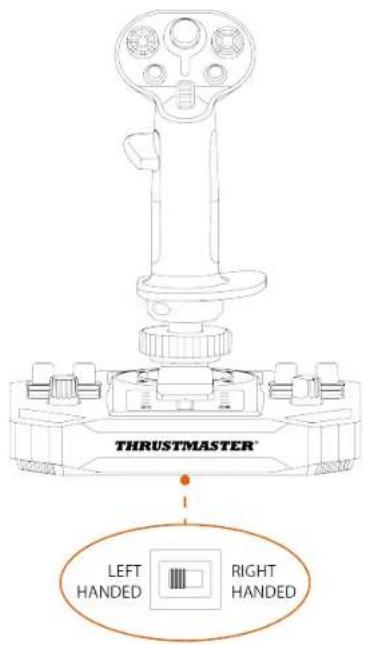

조이스틱을 왼손잡이 모드로 설정하려면:

- 조이스틱 베이스 아래쪽에 있는 선택 스위치를 LEFT HANDED(왼손잡이)로 설정합니다.

조이스틱은 Sol-R [L] Flightstick 이라는 이름으로 인식됩니다.

조이스틱을 오른손잡이 모드로 설정하려면:

- 조이스틱 베이스 아래쪽에 있는 선택 스위치를 RIGHT HANDED(오른손잡이)로 설정합니다.

조이스틱은 Sol-R [R] Flightstick 이라는 이름으로 인식됩니다.

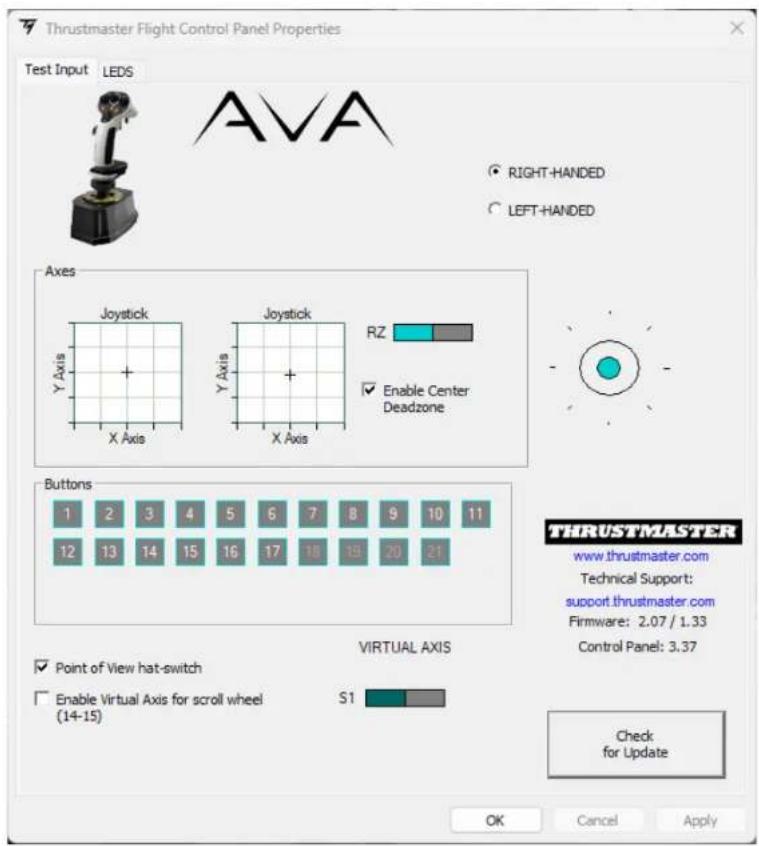

AVA\* 베이스 또는 HOTAS Magnetic

Base\* 베이스에 대한 구성 예

Sol-R 3 AVA Add-On Grip 비행 스킱 그립이 AVA* 베이스 또는 HOTAS Magnetic Base* 베이스에 설치된 경우:

1. 제어판으로 이동합니다.
2. Game Controllers(게임 컨트롤러) 대화 상자에서 Properties(속성)를 클릭합니다.
3. Test Input (테스트 입력) 탱에서 RIGHT-HANDED (오른손잡이) 또는 LEFT-HANDED (원손잡이)를 선택합니다.

1.오른쪽 쌈레스트의 나사를 풀니다.

2.오른쪽 쌈레스트의 두 부분을 제거합니다.

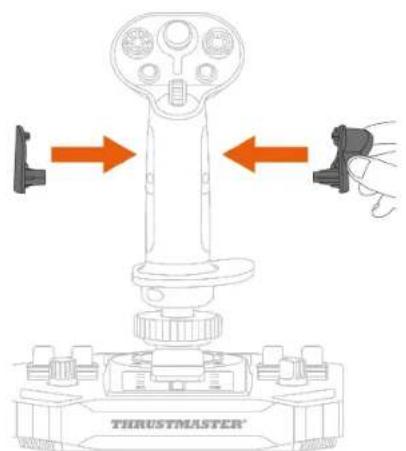

1. 왼쪽 쌍레스트의 두 부분을 비행 스킱 그립에 놓습니다.

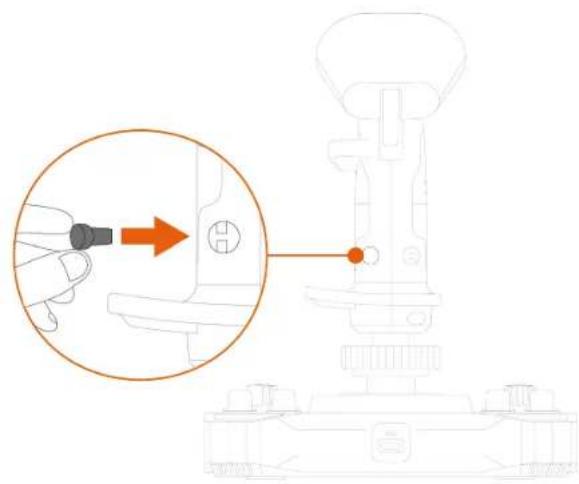

1. 비행 스킱 그립 뒷면에 있는 탈착식 버튼을 제거합니다.

1. 쌈레스트 아래에 탈착식 버튼을 삽입합니다.

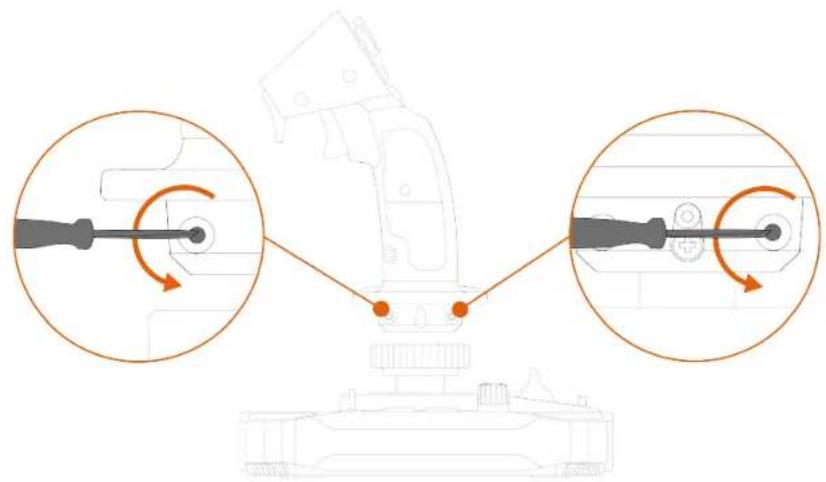

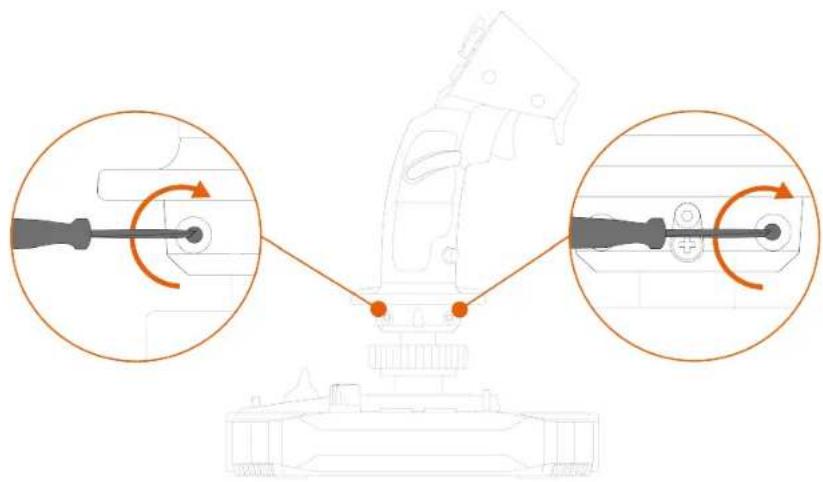

1. 손목 받침대를 제자리에 고정하고 있는 두 개의 나사를 품니다.

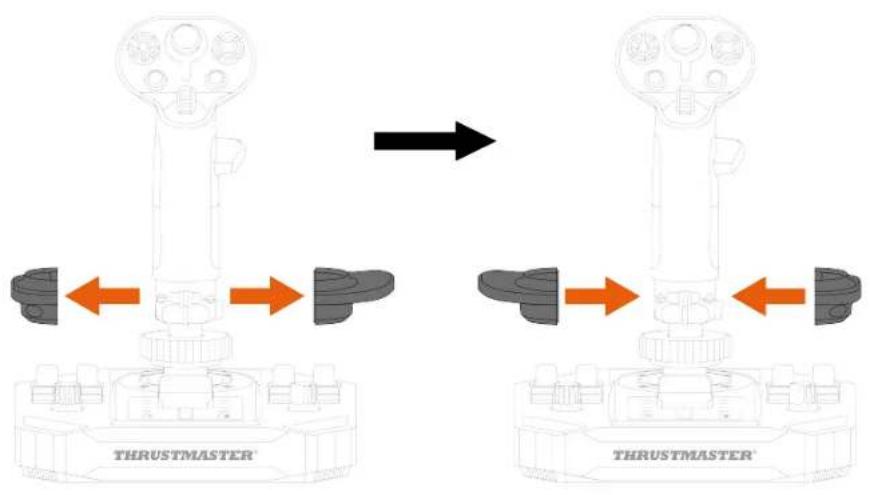

1. 손목 받침대의 두 부분을 제거한 후 부품을 뒤집어 비행 스킱 그립에 다시 놓습니다.

1. 손목 받침대를 제자리에 고정하는 두 개의 나사를 조입니다.

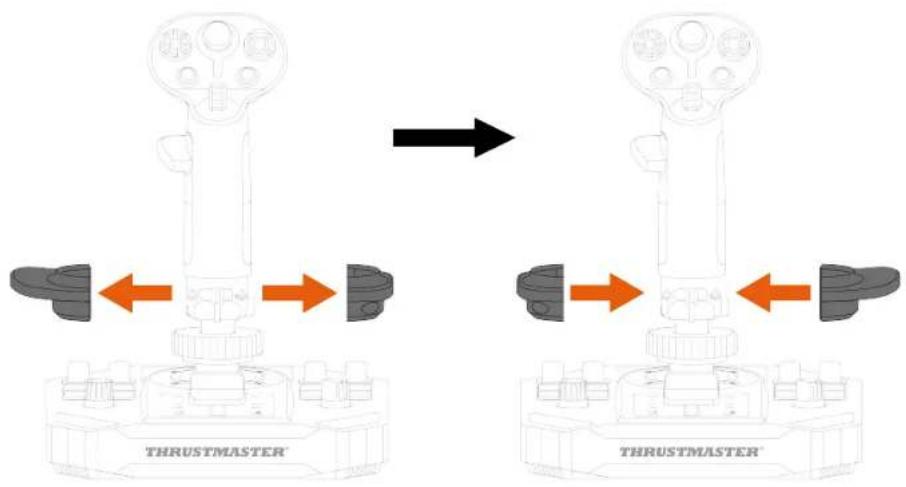

왼손잡이 모드에서 오른손잡이 모드로 변경

1. 왼쪽 쌈레스트의 나사를 풀니다.

2.원쪽 쌈레스트의 두 부분을 제거합니다.

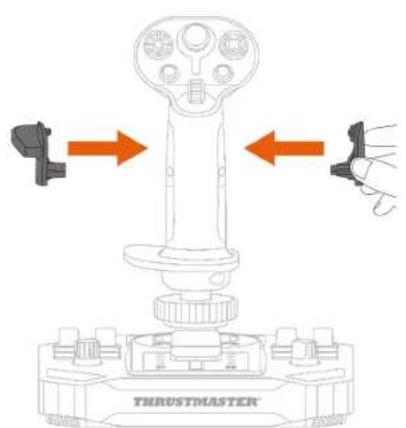

3.오른쪽 쌈레스트의 두 부분을 비행 스텱 그립에 놓습니다.

4.오른쪽 쌈레스트를 나사로 고정합니다.

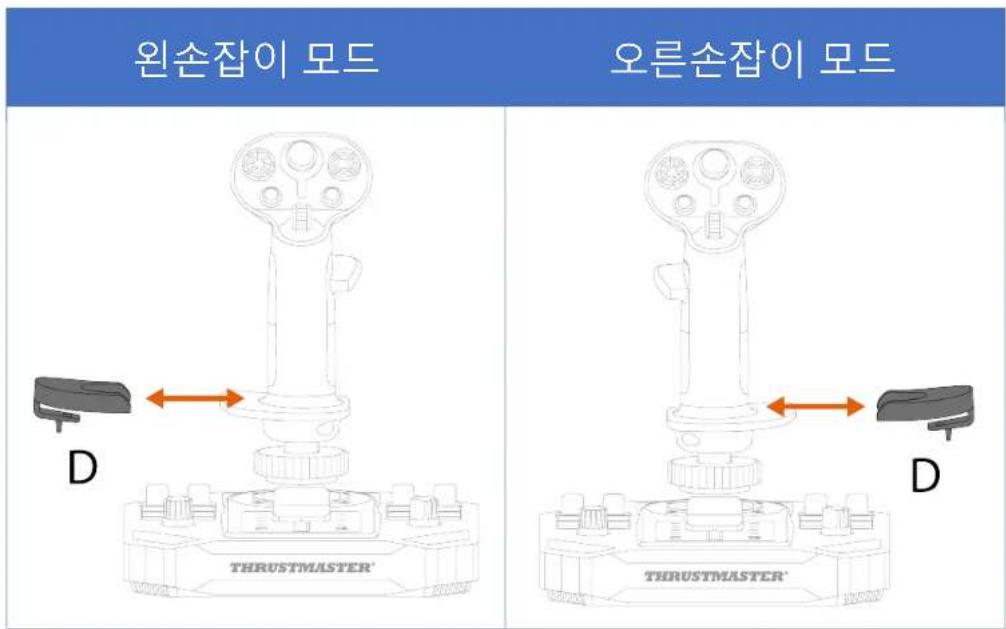

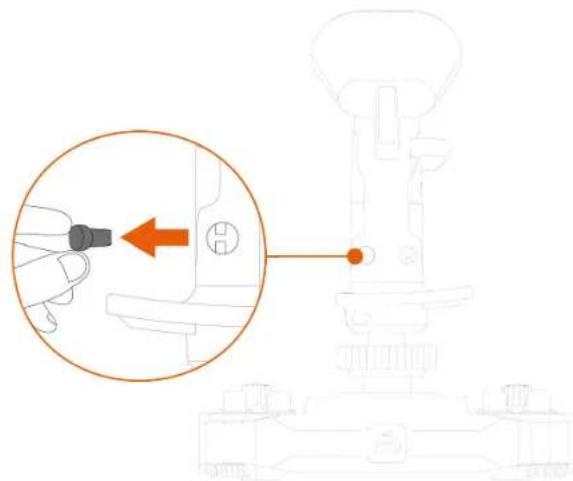

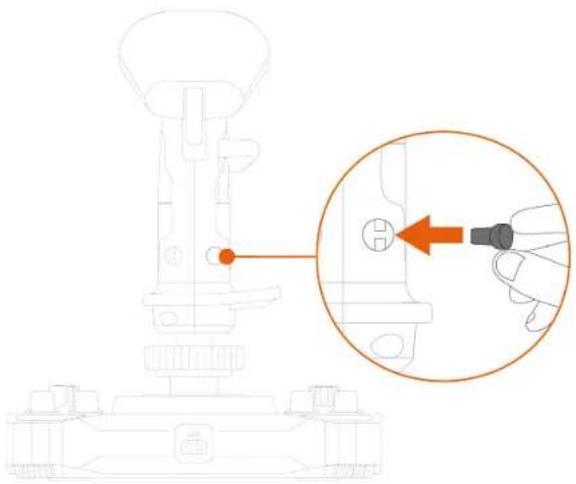

5.비행 스킱 그립 뒷면에 있는 탈착식 버튼을 제거합니다.

1. 쌍레스트 아래에 탈착식 버튼을 삽입합니다.

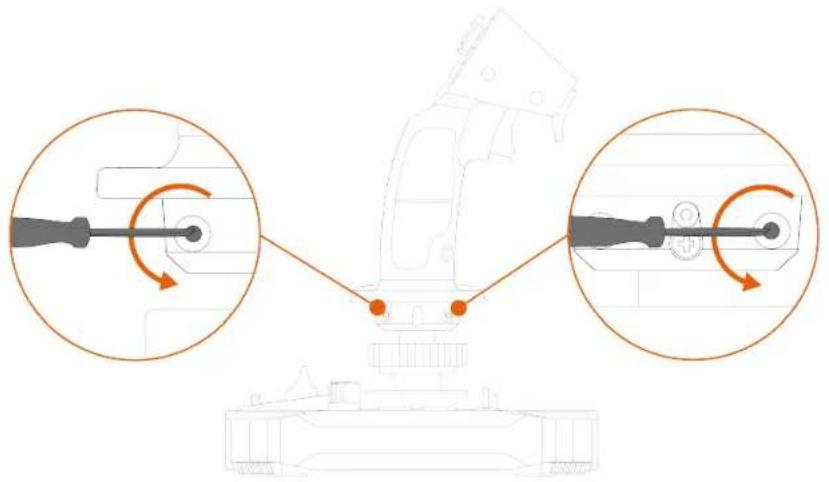

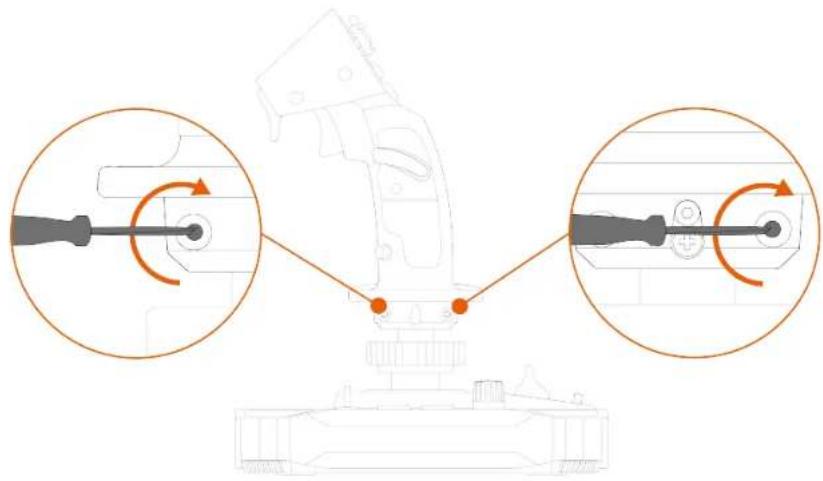

1. 손목 받침대를 제자리에 고정하고 있는 두 개의 나사를 품니다.

1. 손목 받침대의 두 부분을 제거한 후 부품을 뒤집어 비행 스킱 그립에 다시 놓습니다.

1. 손목 받침대를 제자리에 고정하는 두 개의 나사를 조입니다.

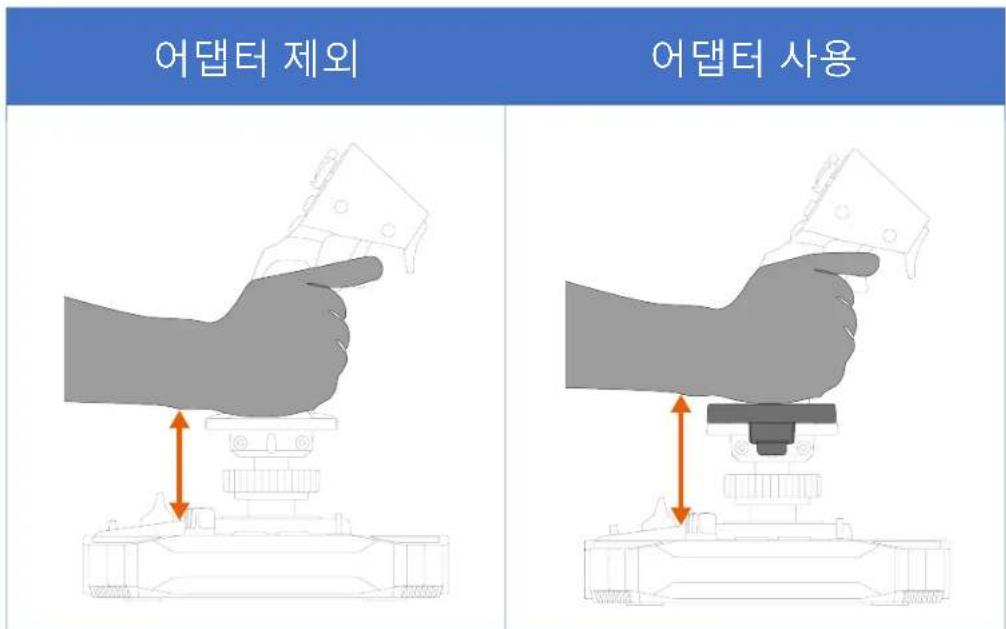

Sol-R 3 AVA Add-On Grip 비행 스킱 그립은 플라이트 스킱 그립을 잡을 때 손을 들어올릴 수 있는 높이 어댑터를 갖추고 있어 더욱 편안합니다.

높이 어댑터를 설치하려면 손목 받침대에 클립으로 고정합니다.

6. 호환성

반드시 승인된 액세서리만 사용하십시오. 승인되지 않은 액세서리를 사용하면 제품이 손상되고 보증이 무효화될 수 있습니다.

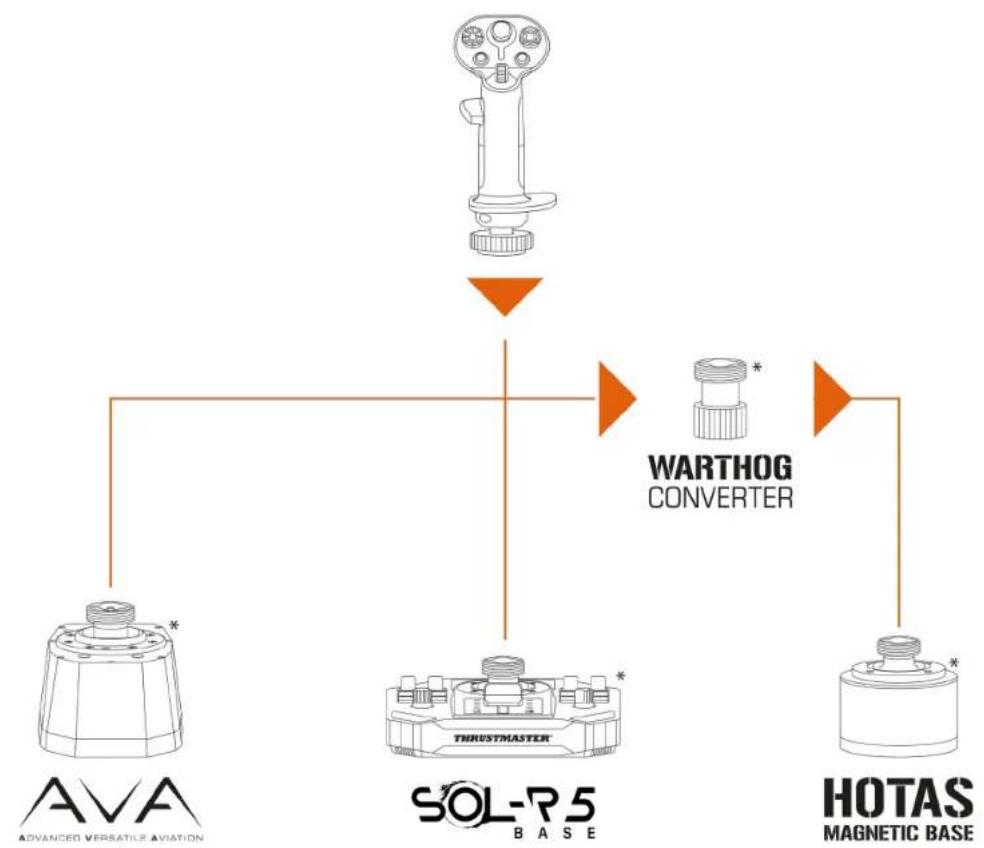

베이스

Sol-R 3 AVA Add-On Grip 비행 스킱 그립은 AVA*

베이스, Sol-R 5 Base* 베이스 및 HOTAS Magnetic

Base* 베이스와 호환됩니다.

Sol-R 3 AVA Add-On Grip 비행 스킱 그립을 HOTAS

Magnetic Base* 베이스에 설치하려면 호환성을

보장하기 위해 Warthog Converter*를 사용해야

합니다.

*별도 판매

캠크

Sol-R 3 AVA Add-On Grip 비행 스킱 그립에는 AVA*

베이스 소유자가 우주 시뮬레이션에 사용할 수 있는

STAR 캀 두 개가 함께 제공됩니다.

캠은 비행 스킱 그립에 가해지는 힘이 움직임으로

변환되는 방식을 조정하여 비행 스텱 그립의 궤적

느낌과 동작을 변경합니다.

AVA* 기반에 캠프을 설치하는 절차는 여기에서 확인할

수 있습니다:

7. T.A.R.G.E.T 고급 프로그래밍

소프트웨어

T.A.R.G.E.T(Thrustmaster Advanced pRogramming Graphical EdiTor)은 혁신적인 고성능 소프트웨어 세트로이 소프트웨어를 사용하면 대부분의 Thrustmaster 비행 컨트롤러를 개선하고 Thrustmaster 커뮤니티와 프로필을 공유할 수 있습니다.

설치

1. 다음 사이트를 방문하시기 바랍니다.

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. Software (소프트웨어) 섹션에서 T.A.R.G.E.T 고급 프로그래밍 소프트웨어를 다운로드하여 설치하십시오.

주요 기능

-축의 다양한 구성 가능.
- 다중 프로그래밍 수준 지원: Basic, Advanced 및 Script.
-드래그 앤 드롭 원리 사용.

- Sol-R 3 AVA Add-On Grip 비행 스킱 그립을 다른 Thrustmaster 비행 시뮬레이션 액세서리(Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, TCA 제품군*, VIPER 제품군*, AVA 제품군*, Sol-R 범위* - 모두 T.A.R.G.E.T.와도 호환 가능)와 병합하여 단일 USB 장치로 인식할 수 있습니다.

- Thrustmaster 커뮤니티가 생성하는 고급 프로파일에 접근합니다.

8. 자주 묻는 질문 및 기술 지원

Sol-R 3 AVA Add-On Grip 비행 스킱 그림에 대한 질문이있거나 기술적인 문제가 있습니까? 그런 경우에는Thrustmaster 기술 지원 웹 사이트를 방문하시기바랍니다.

1. 조이스틱이 제대로 작동하지 않거나

부적절하게 보정된 것 같습니다

• PC 전원을 끄고 조이스틱을 분리했다가 다시 연결한 후 PC 를 다시 시작하고 게임을 다시 시작하십시오.
• 조이스틱을 연결할 때 보정 문제가 발생하지 않도록 비행 스킱 그립을 중앙 위치에 놓고 움직이지 않게 하십시오.

2. 조이스틱을 설정할 수 없습니다

- 게임 메뉴에 액세스하여 옵션 > 컨트롤러 > 게임패드 또는 조이스틱을 선택합니다. 그런 다음 가장 적절한 구성을 선택하거나 조이스틱 옵션을 완전히 재구성합니다.

- 더 자세한 내용은 해당 게임의 사용설명서 또는 온라인 도움말을 참조하십시오.

3. 조이스틱이 너무 민감하거나 충분히

민감하지 않습니다

- 조이스틱은 다른 축에서 몇 번 움직인 후 자동으로 자체 보정됩니다.

- 게임 메뉴에 액세스하여 옵션 > 컨트롤러 > 게임패드 또는 조이스틱을 선택합니다. 그런 다음 이 옵션들을 사용할 수 있는 경우 조이스틱의 감도와 데드존을 조정하십시오.

4. 조이스틱이 작동하지 않습니다

조이스틱이 비디오 게임에서 제대로 작동되게 하려면 베이스의 펌웨어를 업데이트해야 합니다.

- Sol-R 5 Base 베이스를 사용하시는 경우, 다음 사이트를 방문하십시오

- AVA 베이스를 사용하시는 경우, 다음 사이트를 방문하십시오

- HOTAS Magnetic Base 베이스를 사용하시는 경우, 다음 사이트를 방문하십시오

Drivers (드라이버)를 선택하고 다운로드 및 설치 절차를 포함한 지침을 따르십시오.
