içİNDEKİLER

1. KUTU İÇERİĞİ 6

2. TEKNİK ÖZELLİKLER......7

3. UÇUŞ KOLUNUN KULLANIMA DAİR

BİLGİLER 9

1. TAKMA....11

Eşleştirme ....13

Dümen fonksiyonu....19

Çok yönlü görüş açısı başlık düğmesi......21

1. UÇUŞ KOLUNUN AYARLANMASI......24

Sağlak veya Solak modu....24

Sol-R* tabanlı konfigürasyon örneği......25

AVA* tabanlı veya HOTAS Magnetic Base*

tabanlı konfigürasyon örneği 28

Sağlak modundan Solak moduna geçme..29

Solak modundan Sağlak moduna geçme..33

Yükseklik adaptörü 37

1. UYUMLULUK....38

Tabanlar....39

Kamlar 40

1. T.A.R.G.E.T GELİŞMİŞ PROGRAMLAMA

YAZILIMI 41

Kurulum....41

Ana özellikler 42

1. SSS VE TEKNİK DESTEK......43

SOL-R3

A V A

ADD-ON GRIP

Uzay savaşları ve keşiflerinde size eşlik edecek Sol-R 3 AVA Add-On Grip uçuş koluyla yıldızlı bir deneyim yaşayan.

Bu kılavuz, Sol-R 3 AVA Add-On Grip'inizi olası en iyi koşullarda monte edip kullanmanız ya yardımcı olacaktır. Kalkış yapmadan önce talimatları ve uyarıları mutlaka dikkatlice okuyun: Bunlar, ürününüzden en üst düzeyde yararlanmanız ya yardımcı olacaktır.

Donanım yazılımını güncelleme

Sol-R 3 AVA Add-On Grip uçuş kolunun video oyunlarında düzgün çalışması için tabanın donanım yazılımını güncellemeniz gerekir.

- Bir Sol-R 5 Base taban kullanıyorsanız lütfen şu adresi ziyaret edin:

- Bir AVA taban kullanıyorsanız lütfen şu adresi ziyaret edin:

- Bir HOTAS Magnetic Base taban kullanıyorsanız lütfen şu adresi ziyaret edin:

Drivers (Sürücüler) öğesini seçin, ardından indirme ve yükleme prosedürü dahil talimatları izleyin.

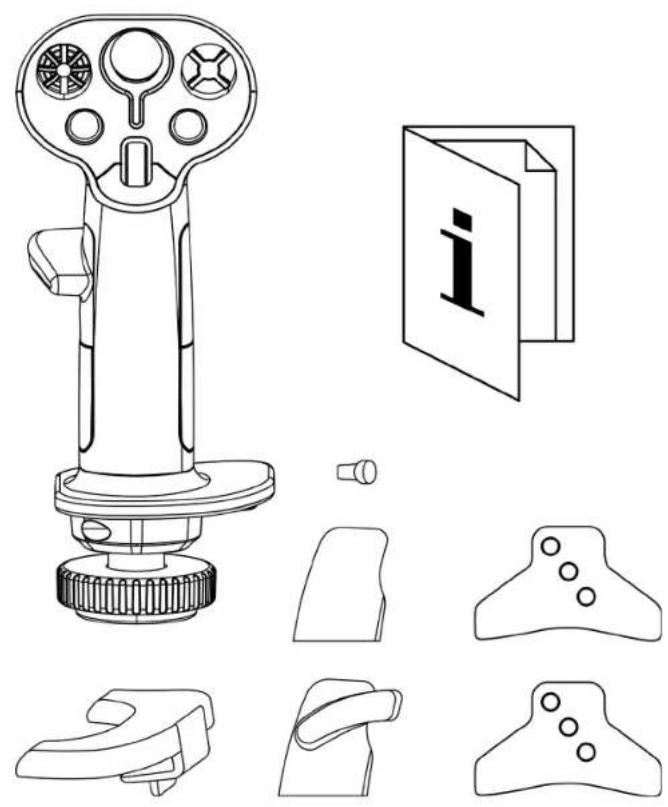

1. Kutu içeriği

2. Teknik özellikler

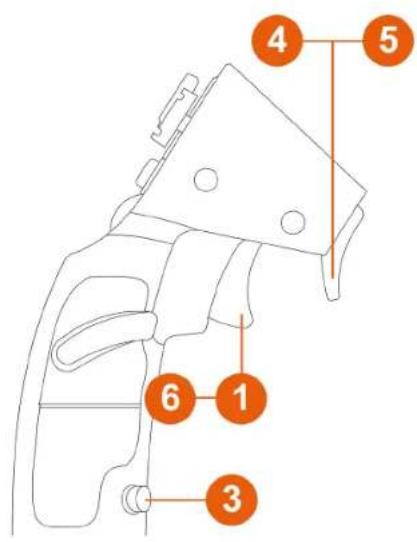

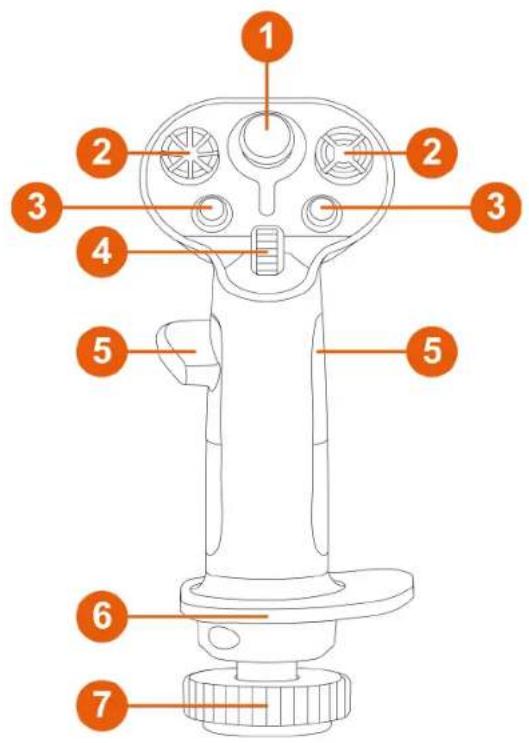

① Analog mini kol
② 8 yönlü görüş açısı başlık düğmeleri
③ Eylem düğmeleri
4 Kaydırma tekerleği
⑤ Başparmak dayama yerleri (sağlak ve solak)
6 İki ele de uygun bilek dayama yeri
⑦ Uçuş kolunu çevirerek dümen fonksiyonu (kilitlenebilir)

8 9

11

9

10

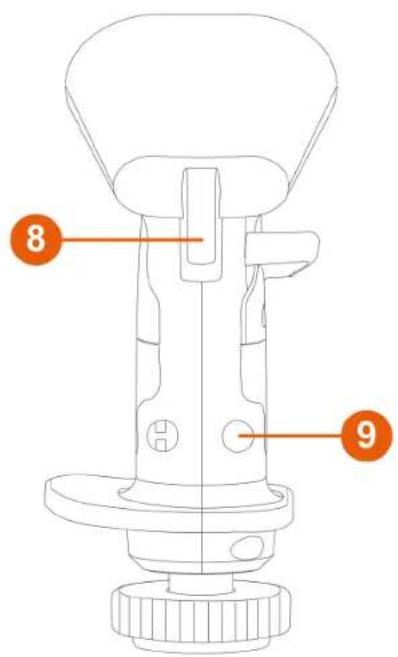

⑧ Tetikler (bir tane çift konumlu tetik dahil)
⑨ Çıkarılabilir düğmeler
⑩ Çıkarılabilir yükseklik adaptörü (sağlak ve solak)
11 STAR kamlar (sadece AVA* taban için)

3. Uçuş kolunun kullanıma dair bilgiler

Belgeler

Bu ürünü kullanmadan önce bu belgeyi dikkatlice yeniden okuyun ve ileride başvurmak üzere saklayın.

Sıkışma tehlikesi

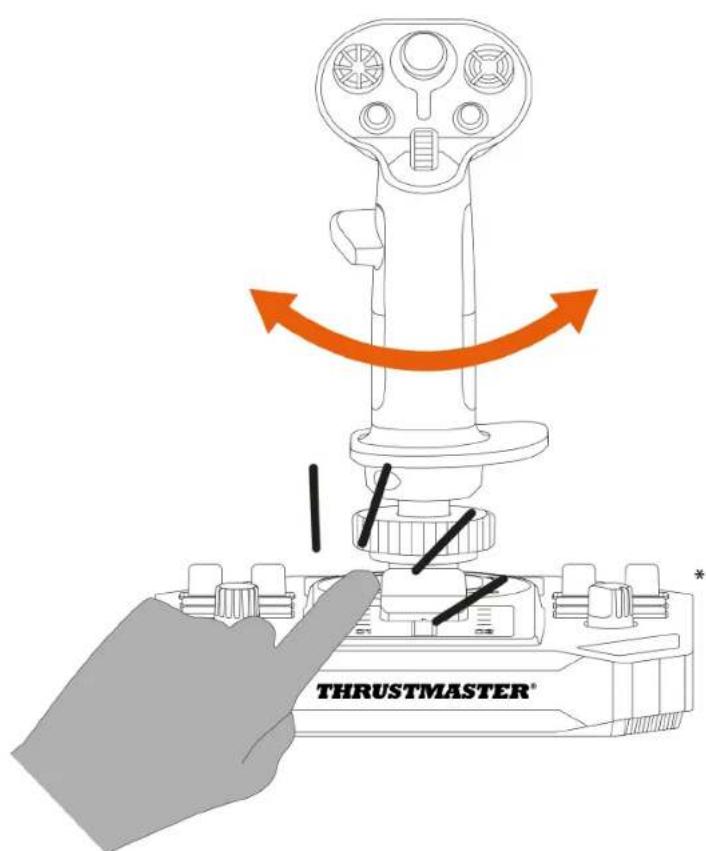

Sol-R 3 AVA Add-On Grip uçuş kolunu bir tabana* monteli olarak kullanırken parmaklarını zı taban ile uçuş kolu ekseninin arasındaki boşluğa koymayın.

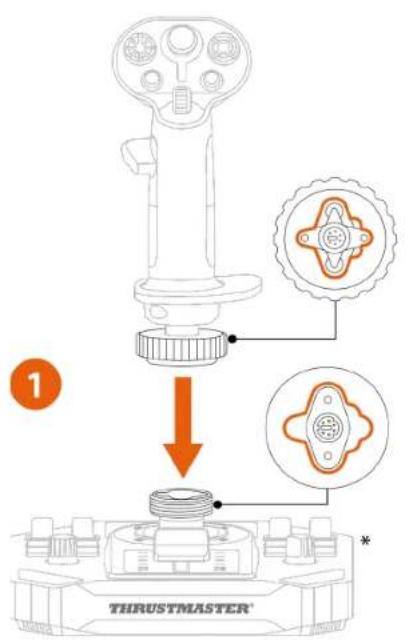

1. Uçuş kolunu uyumlu bir tabanın* üzerine yerleştirin. Uçuş kolunun, aşağıdaki şekilde gösterildiği gibi düzgün konumlandırıldığından emin olun.

2. Sabitleme halkasını sıkın.

Herhangi bir direnç hissederseniz zorlamayın. Tabar ve uçuş kolu konektörlerinin düzgün bir şekilde hizalandığından emin olun. Bu talimata uyulmaması ürünlerin hasar görmesine neden olabilir.

Eşleştirme

Sol-R* tabanla sağlak modu

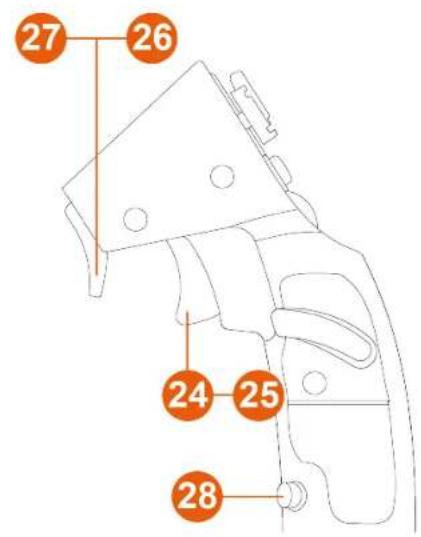

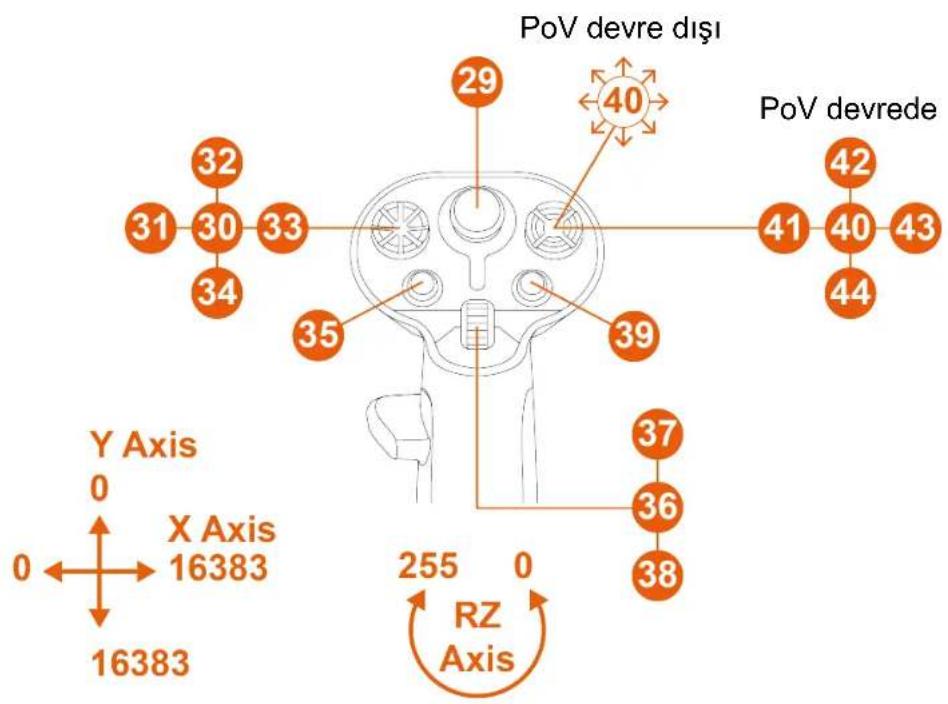

27 26 24 25 28

PoV devre dışı 29 40 32 31 30 33 34 35 39 41 40 43 42 44 PoV devrede 37 36 38 Y Axis 0 X Axis 16383 16383 255 0 RZ Axis

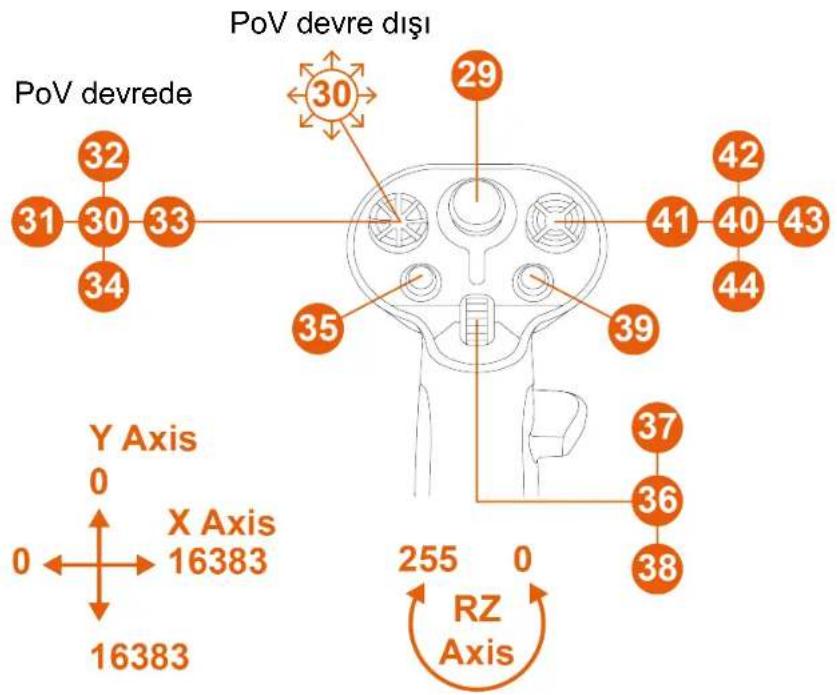

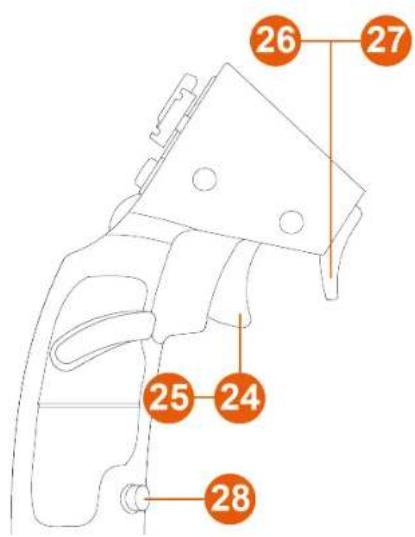

Sol-R\* tabanla solak modu

26 27 25 24 28

PoV devrede PoV devre dişi 30 29 42 31 30 33 34 41 40 43 44 35 39 37 36 38 Y Axis 0 X Axis 16383 255 0 RZ Axis 16383

AVA\* tabanla sağlak modu

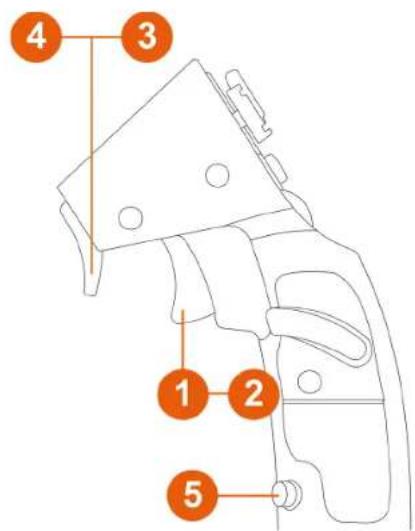

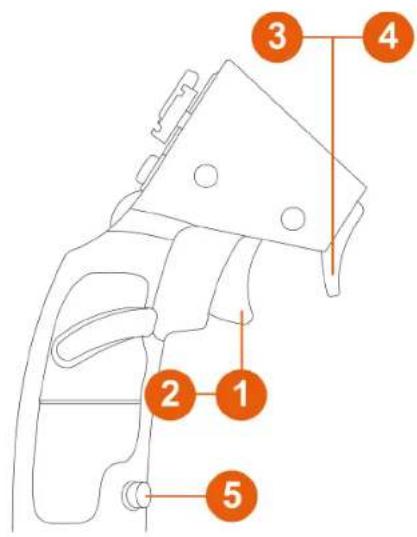

4 3 1 2 5

PoV devre dışı PoV devrede 6 17 9 8 7 10 11 12 16 18 17 20 21 13 14 15 Y Axis 0 X Axis 16383 0 16383 255 0 RZ Axis

AVA\* tabanla solak modu

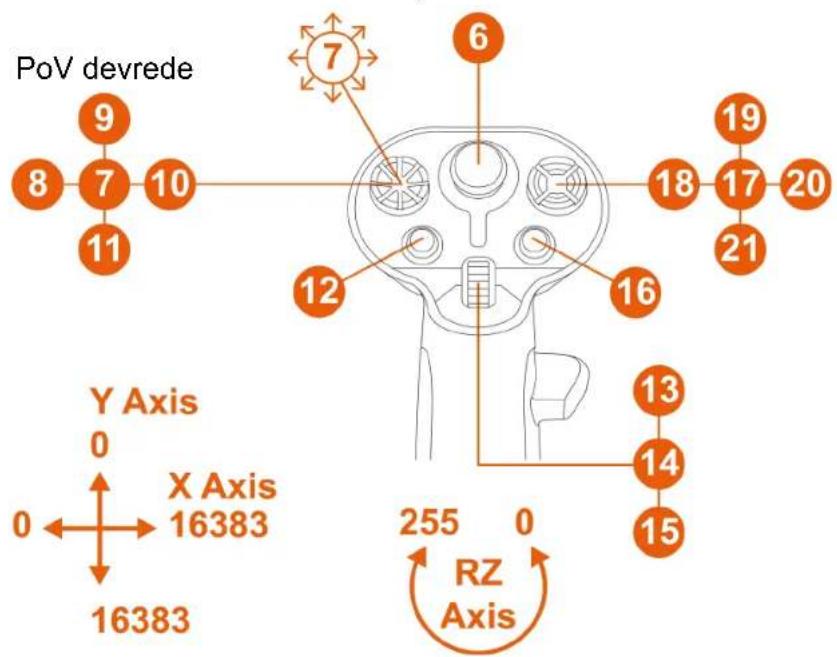

3 4 2 1 5

PoV devre dışı

PoV devrede 8 7 10 9 11 7 6 12 16 18 17 20 19 21 13 14 15 Y Axis 0 X Axis 0 ← X Axis 16383 16383 255 0 RZ Axis

*Ayrı olarak satılır

Warthog Converter\* ile donatılmış HOTAS

Magnetic Base\* ile

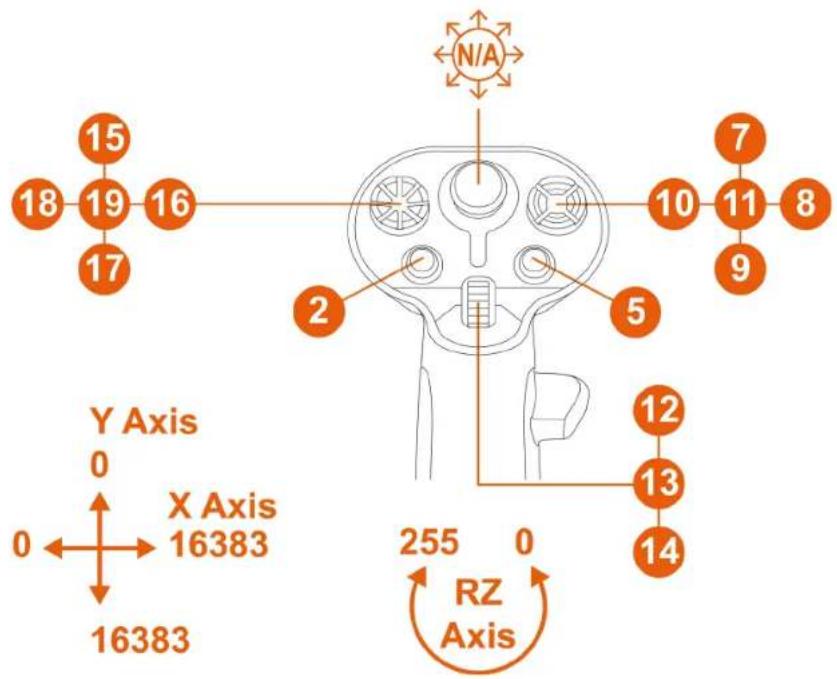

4 5 6 1 3

PoV devre dışı

N/A 15 18 19 16 17 2 5 7 10 11 8 9 Y Axis 0 X Axis 16383 14 12 13 255 0 RZ Axis

Bu konfigürasyonda uçuş kolu, VIPER HOTAS Add-On Grip olarak tanınır.

Uçuş kolunu çevirerek dümen fonksiyonu çalışmaz.

Dümen fonksiyonu

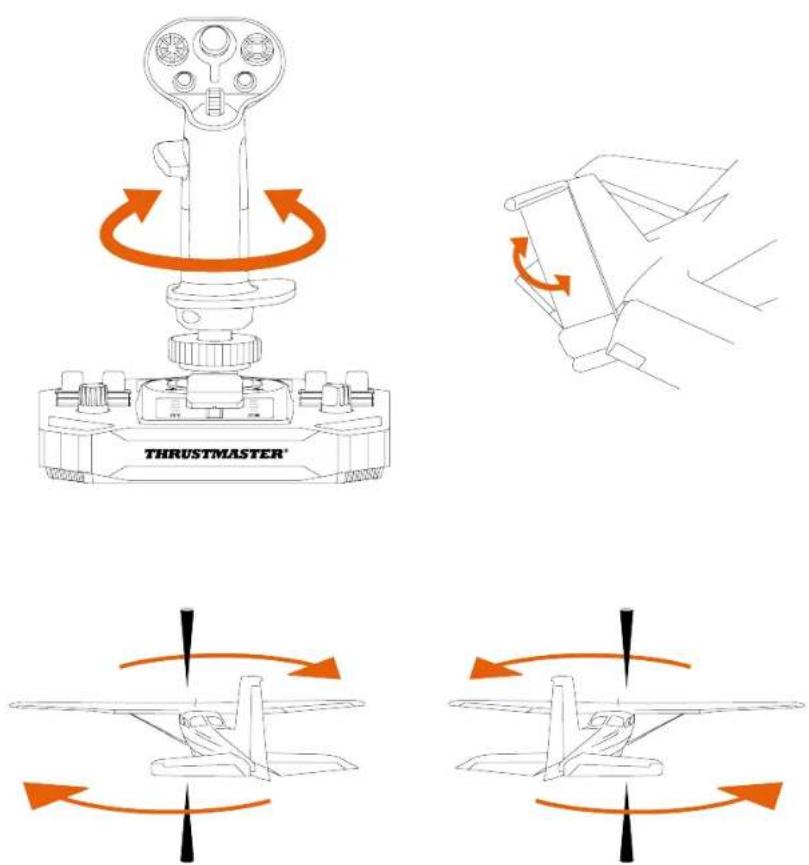

Sol-R 3 AVA Add-On Grip uçuş kolu, uçuş kolu sola veya sağa çevrilmek suretiyle erişilebilen bir dümen fonksiyonu içerir.

Bir uçakta uçağı dikey ekseni etrafında döndürmek için (uçağı sağa veya sağa döndürmek) pilot dümeni kullanır.

Bu fonksiyon, Z ekseninin (sapma) dönüşü kilitlenerek devre dışı bırakılabilir.

Dümen fonksiyonunu kilitlemek için:

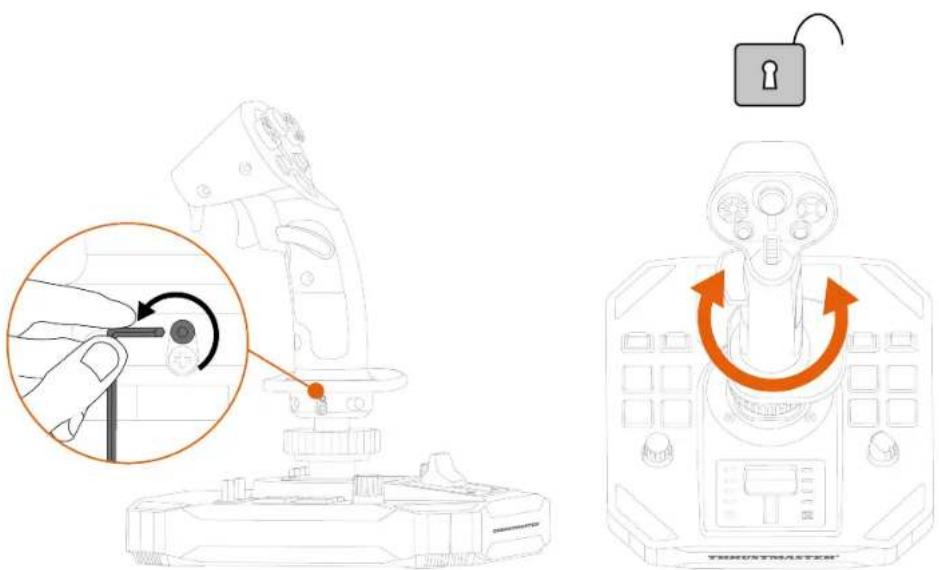

- 2 mm'lik bir alyan anahtarı (ürünle verilmez) kullanarak bilek dayama yerinin altında bulunan alyan başlı vidayı sıkın.

Dümen fonksiyonunun kilidini açmak için:

- 2 mm'lik bir alyan anahtarı (ürünle verilmez) kullanarak bilek dayama yerinin altında bulunan alyan başlı vidayı gevşetin.

Çok yönlü görüş açısı başlık düğmesi

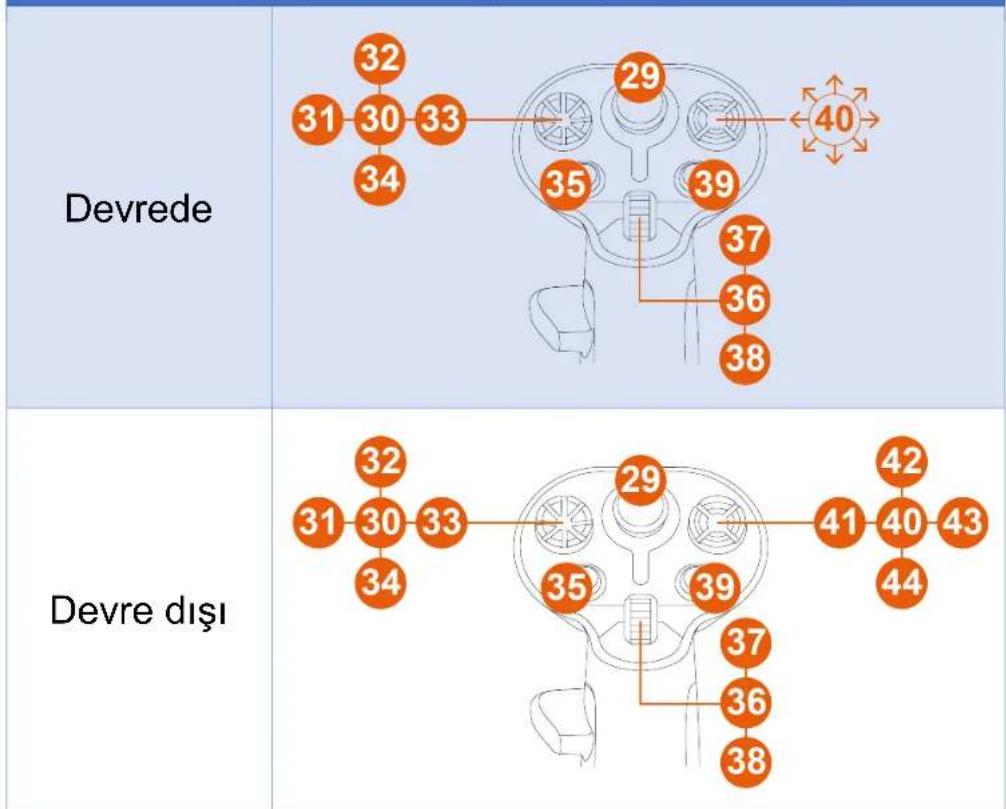

Sol-R 3 AVA Add-On Grip uçuş kolu, uzay aracınızın etrafında meydana gelen olayları izlemenizi sağlayan (buna izin veren oyunlarda) bir çok yönlü görüş açısı başlık düğmesi içerir.

Oyunun ayarlar menüsünden farklı görünümleri (arkadan görünüm, soldan görünüm, sağdan görünüm, dıştan görünümler) çok yönlü görüş açısı başlık düğmesinin yönlerine programlayabilirsiniz.

Çok yönlü görüş açısı başlık düğmesini başka amaçlar (ateşleme, vb.) için de ayırabilirsiniz.

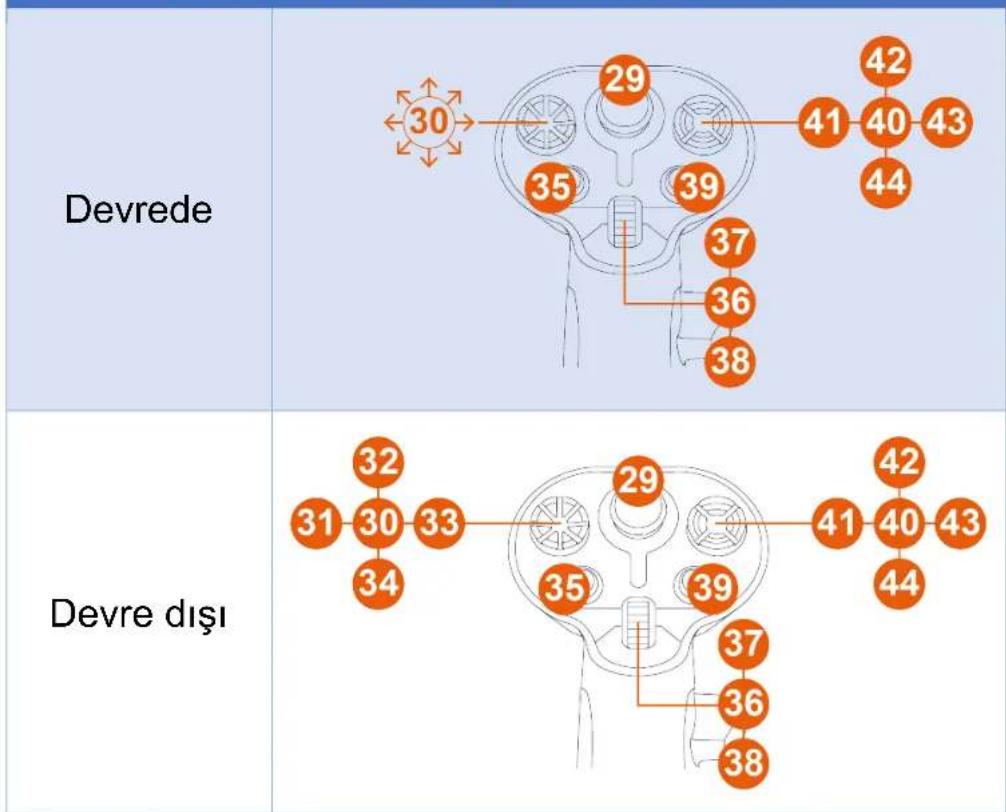

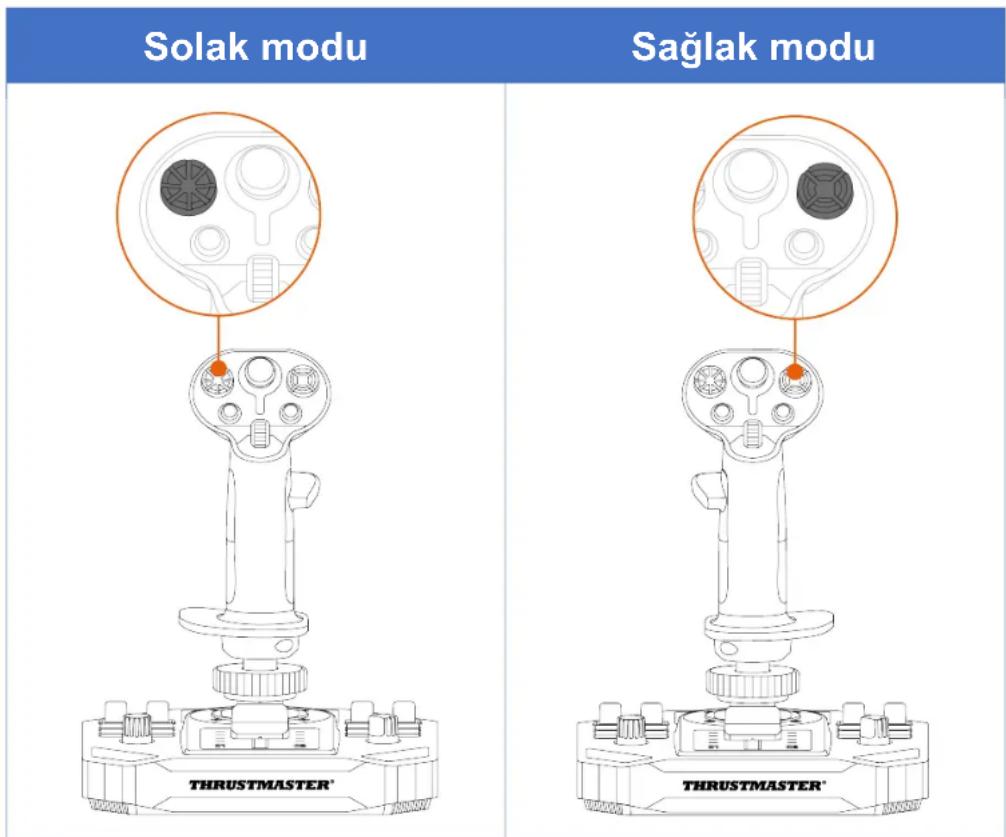

Solak modu Sağlak modu THRUSTMASTER® THRUSTMASTER®

Görüş açısı fonksiyonu devre dışı bırakılabilir. Bununla birlikte çok yönlü başlık düğmesi yine de kullanılabilir.

Görüş açısı fonksiyonu devre dışı bırakmak için:

• Sol-R 3 AVA Add-On Grip uçuş kolu kumanda paneline gidin.
• Game Controllers (Oyun Kumandaları) iletişim kutusunda Properties'e (Özellikler) tıklayın.
• Test Input (Giriş Testi) sekmesinde Point of View hat-switch (Görüş açısı başlık düğmesi) öğesinin seçimini kaldırın.

Görüş açısı fonksiyonu (Sağlak modu)

Görüş açısı fonksiyonu (Solak modu)

5. Uçuş kolunun ayarlanması

Sağlak veya Solak modu

Sol-R 3 AVA Add-On Grip uçuş kolu, tüm oyunculara (ister sağlak olsun ister solak) mükemmel uyum sağlamak için iki el ile de kullanılabilir.

Standart olarak uçuş kolu, Sağlık moduna ayarlanmıştır.

Sol-R\* tabanlı konfigürasyon örneği

Solak modu

THRUSTMASTER 02

Sağlak modu

THRUSTMASTER® -01 02

Joystick'i PC'nize bağlamadan önce Sağlak modundan Solak moduna (veya tersine) geçme prosedürünü uygulayın.

Joystick'i Solak moduna ayarlamak için:

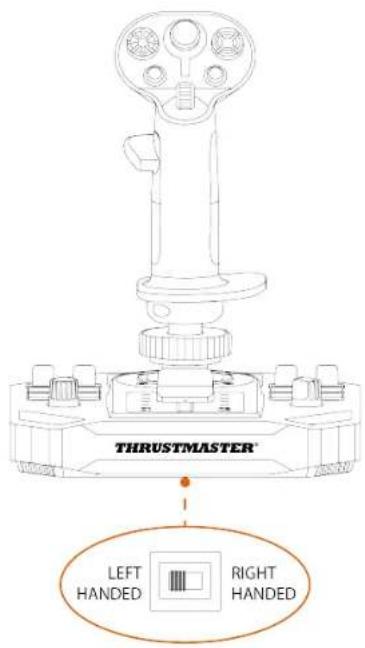

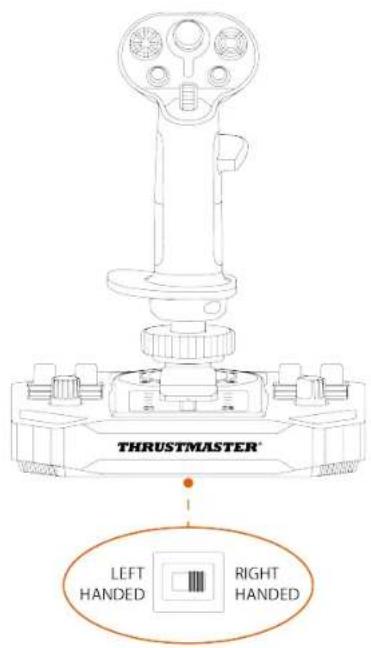

- Joystick tabanının alt kısmında bulunan seçme düğmesini LEFT HANDED (solak) konumuna getirin.

THRUSTMASTER® LEFT HANDED RIGHT HANDED

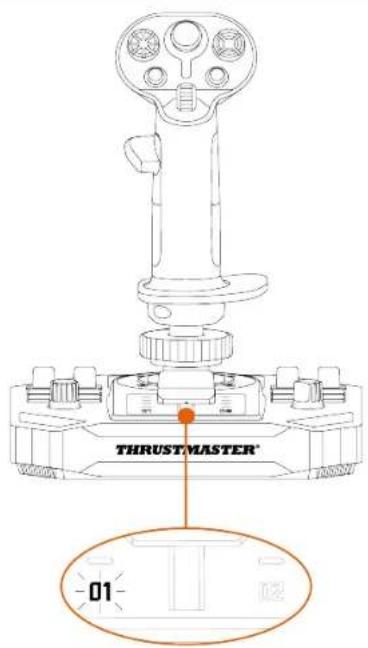

Joystick, Sol-R [L] Flightstick adıyla tanınır.

Joystick'i Sağlak moduna ayarlamak için:

- Joystick tabanının alt kısmında bulunan seçme düğmesini RIGHT HANDED (sağlak) konumuna getirin.

THRUSTMASTER® LEFT HANDED RIGHT HANDED

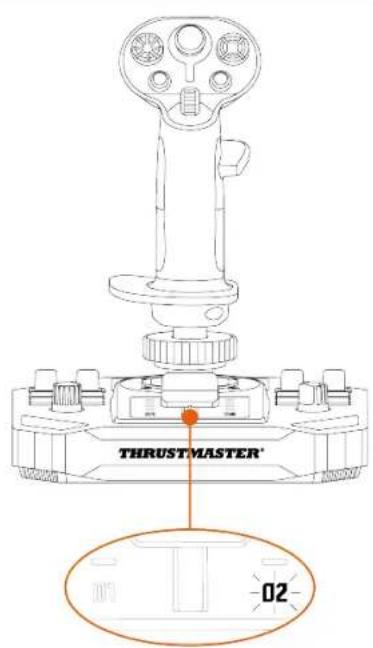

Joystick, Sol-R [R] Flightstick adıyla tanınır.

AVA\* tabanlı veya HOTAS Magnetic Base\* tabanlı konfigürasyon örneği

Sol-R 3 AVA Add-On Grip uçuş kolu bir AVA* taban veya HOTAS Magnetic Base* tabana takıldığında:

1. Kumanda paneline gidin.
2. Game Controllers (Oyun Kumandaları) iletişim kutusunda Properties'e (Özellikler) tıklayın.
3. Test Input (Giriş Testi) sekmesinde RIGHT-HANDED (sağlak) veya LEFT-HANDED (solak) seçimini yapın.

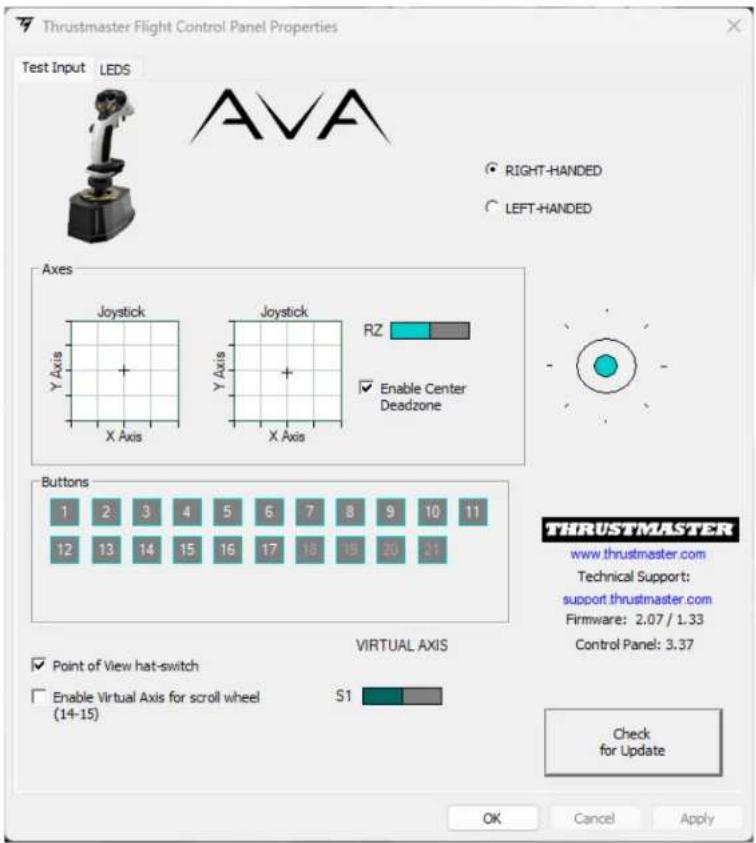

Thrustmaster Flight Control Panel Properties Test Input LEDs AVA RIGHT-HANDED LEFT-HANDED Axes Joystick RZ Y Axis Y Axis Enable Center Deadzone Buttons 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 VIRTUAL AXIS Point of View hat-switch Enable Virtual Axis for scroll wheel (14-15) S1 Check for Update OK Cancel Apply THRUSTMASTER www.thrustmaster.com Technical Support: support.thrustmaster.com Firmware: 2.07 / 1.33 Control Panel: 3.37

Sağlak modundan Solak moduna geçme

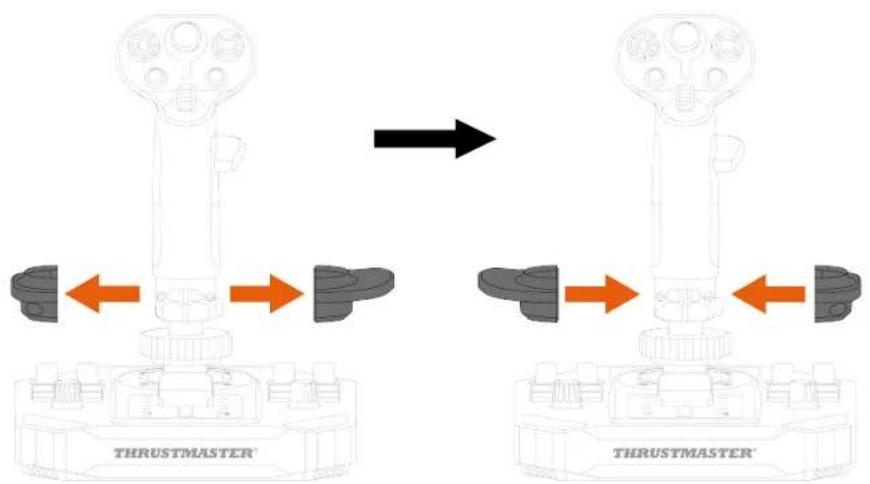

1. Sağ el başparmak dayama yerinin vidasını sökün.

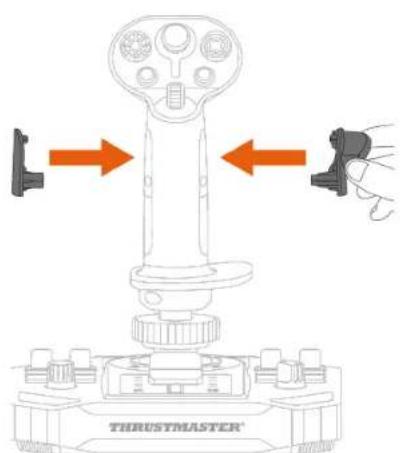

1. Sağ el başparmak dayama yerinin her iki parçasını çıkarın.

1. Sol el başparmak dayama yerinin her iki parçasını uçuş kolunun üzerine yerleştirin.

1. Sol el başparmak dayama yerini vidalayın.

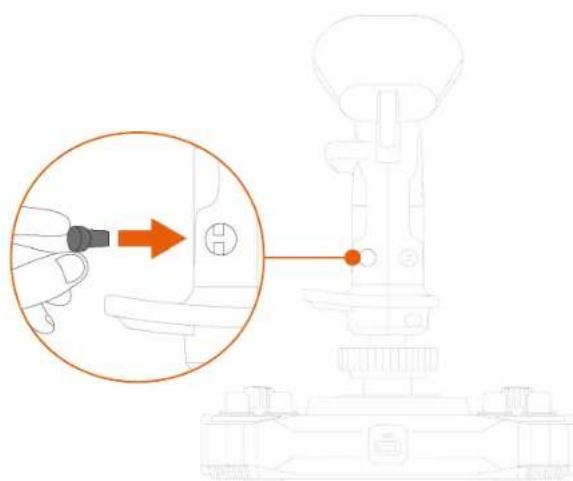

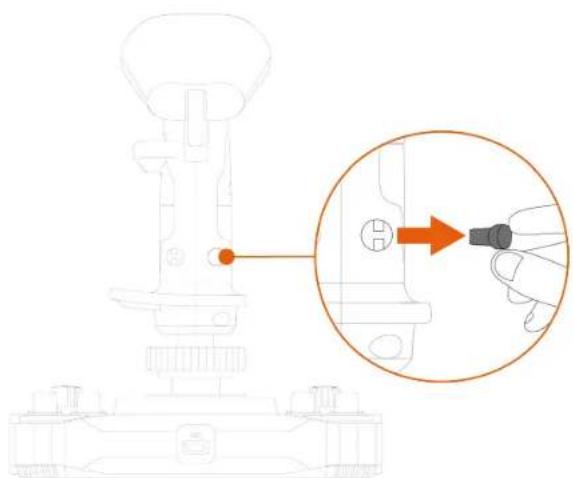

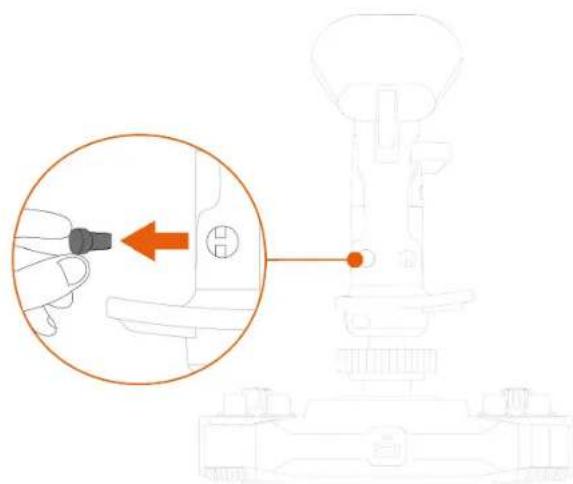

1. Uçuş kolunun arka kısmında bulunan çıkarılabilir düğmeyi çıkarın.

1. Çıkarılabilir düğmeyi başparmak dayama yerinin altına yerleştirin.

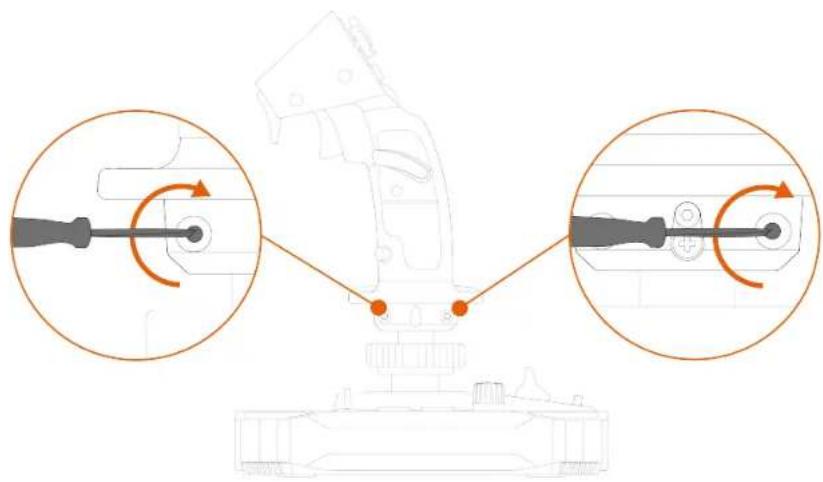

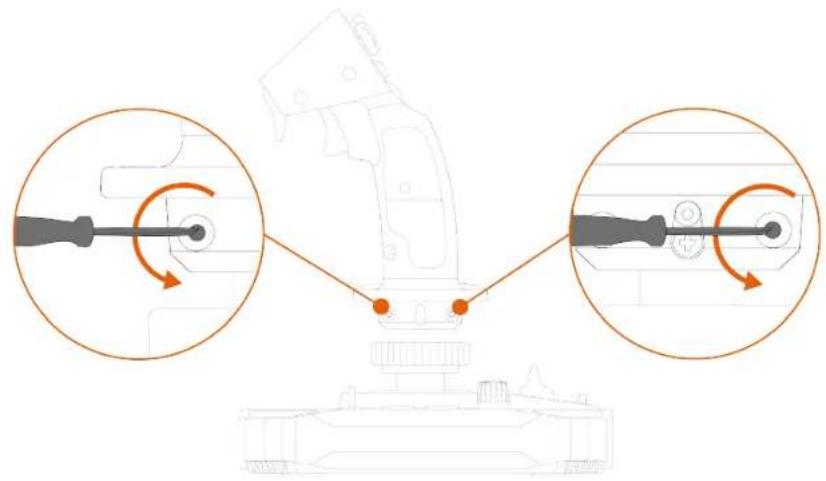

1. Bilek dayama yerini yerine sabitleyen iki vidayı sökün.

1. Bilek dayama yerinin iki parçasını çıkarın ve ardından parçaları ters çevirerek bunları uçuş kolunun üzerine yeniden yerleştirin.

1. Bilek dayama yerini yerine sabitleyen iki vidayı vidalayın.

Solak modundan Sağlak moduna geçme

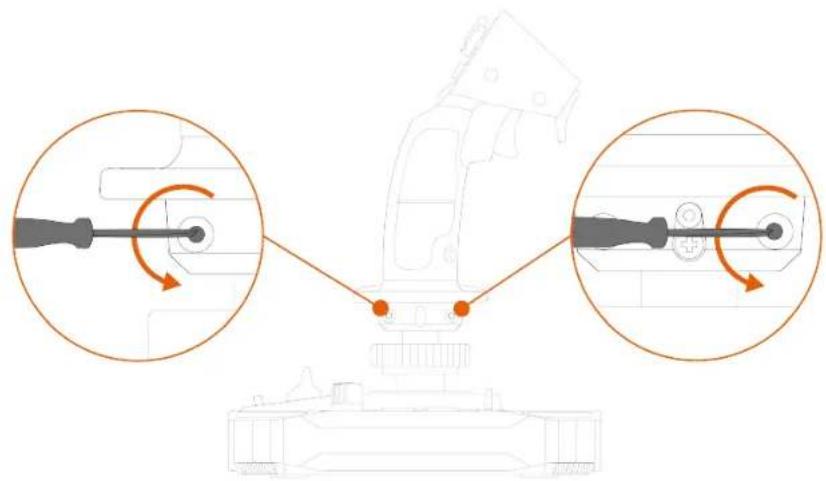

1. Sol el başparmak dayama yerinin vidasını sökün.

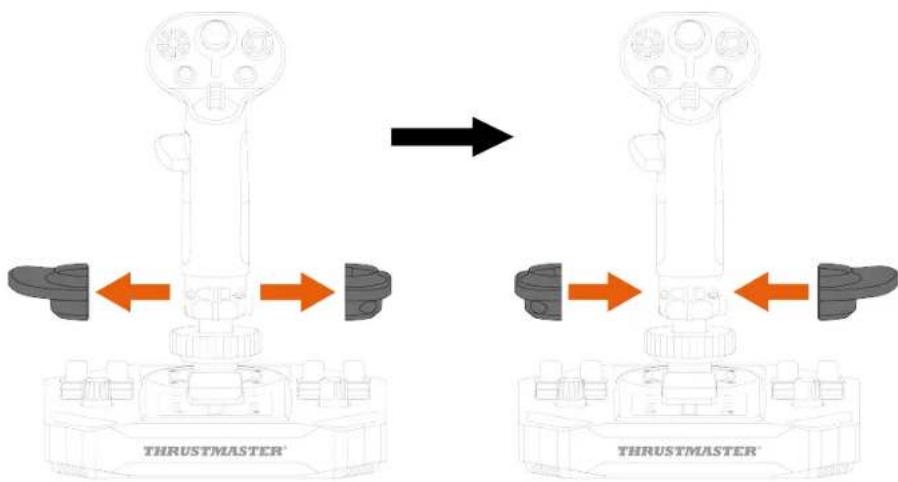

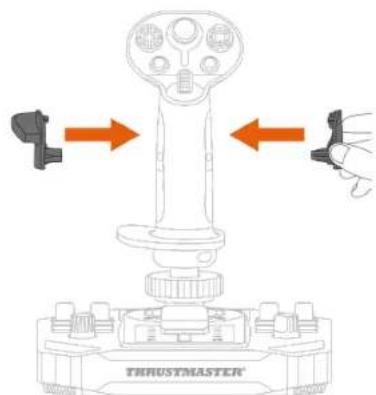

1. Sol el başparmak dayama yerinin her iki parçasını çıkarın.

1. Sağ el başparmak dayama yerinin her iki parçasını uçuş kolunun üzerine yerleştirin.

1. Sağ el başparmak dayama yerini vidalayın.

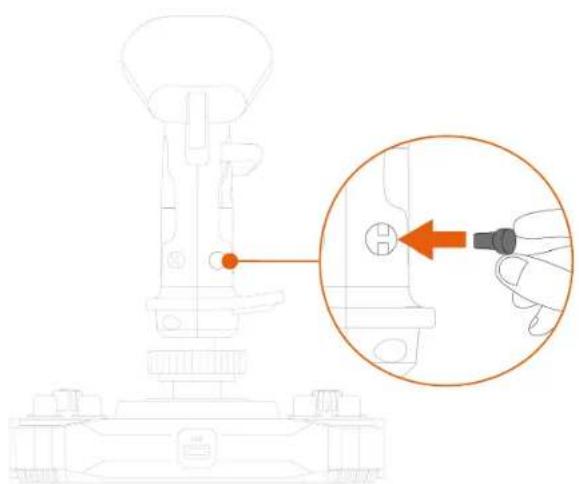

1. Uçuş kolunun arka kısmında bulunan çıkarılabilir düğmeyi çıkarın.

1. Çıkarılabilir düğmeyi başparmak dayama yerinin altına yerleştirin.

1. Bilek dayama yerini yerine sabitleyen iki vidayı sökün.

1. Bilek dayama yerinin iki parçasını çıkarın ve ardından parçaları ters çevirerek bunları uçuş kolunun üzerine yeniden yerleştirin.

1. Bilek dayama yerini yerine sabitleyen iki vidayı vidalayın.

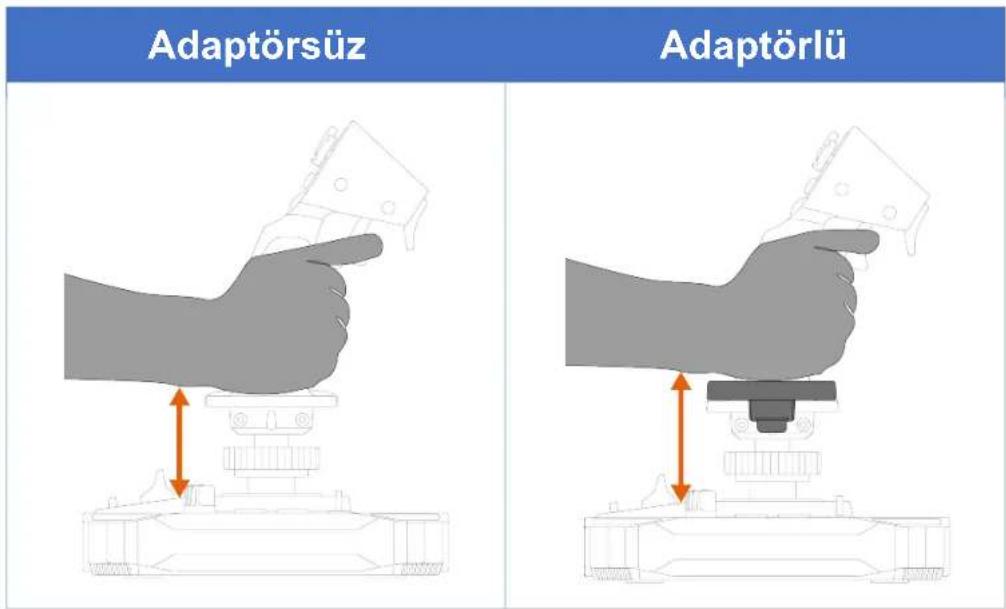

Sol-R 3 AVA Add-On Grip uçuş kolu, uçuş kolunu tutarken daha fazla konfor için elinizi kaldırmak üzere bir yükseklik adaptörü içerir.

Adaptörsüz Adaptörlü

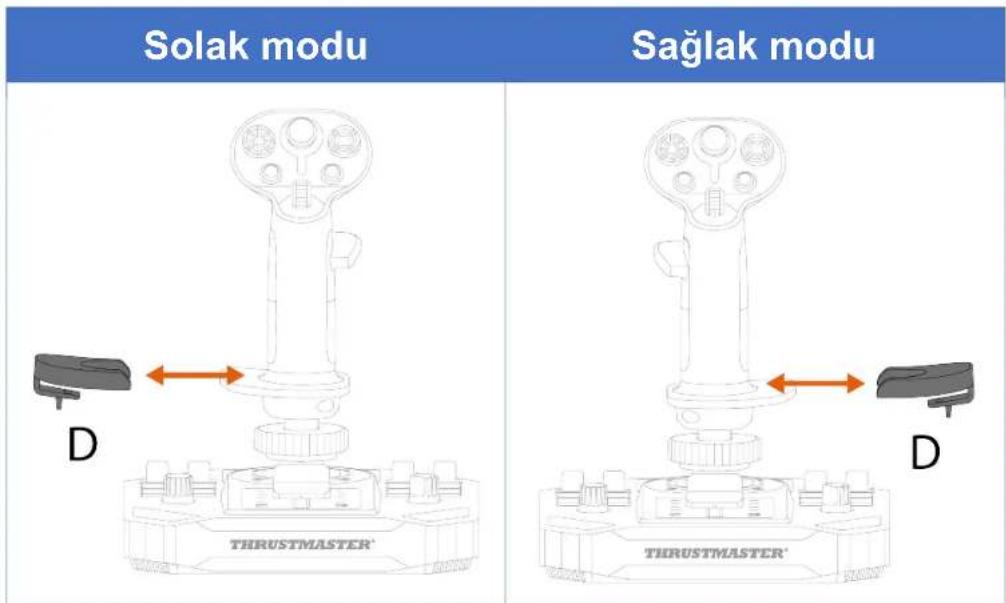

Yükseklik adaptörünü bilek dayama yerine geçirerek takın.

Solak modu Sağlak modu D THRUSTMASTER® THRUSTMASTER® D

6. Uyumluluk

Sadece izin verilen aksesuarları kullandığınızdan emin olun. İzin verilmeyen aksesuarların kullanılması ürüne zarar verebilir ve garantiyi geçersiz kılar.

Tabanlar

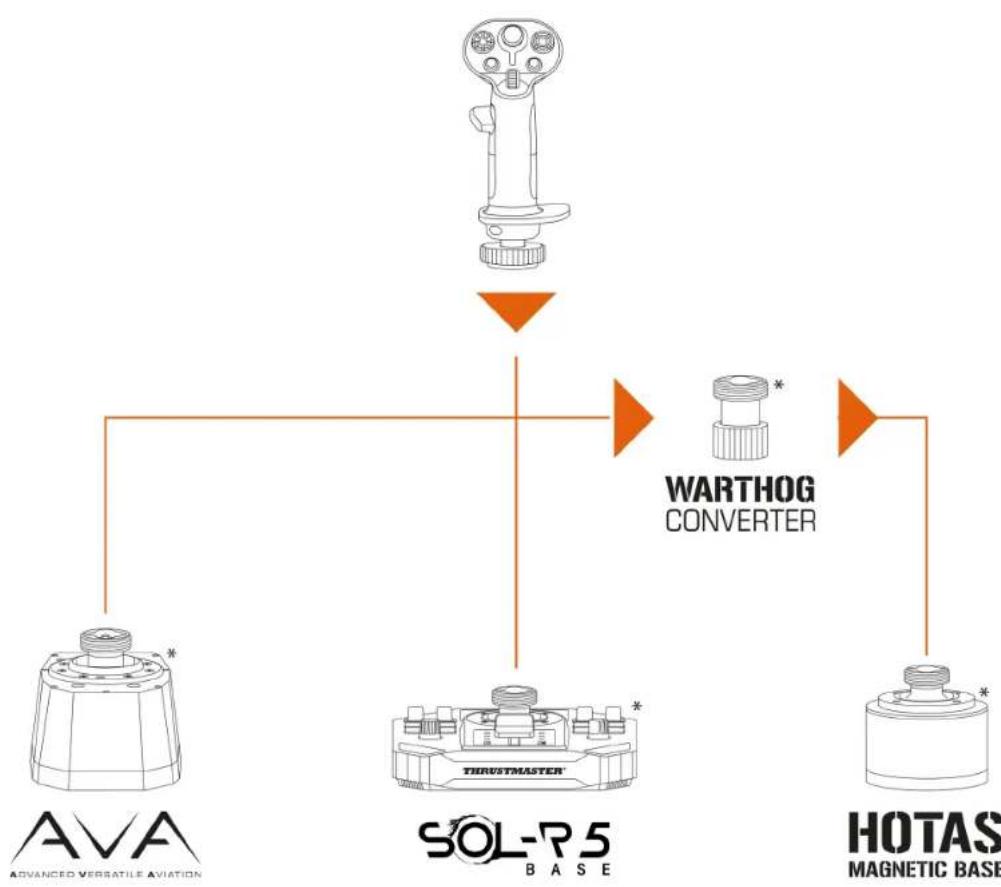

Sol-R 3 AVA Add-On Grip uçuş kolu AVA* tabanla, Sol-R 5 Base* tabanla ve HOTAS Magnetic Base* tabanla uyumludur.

Sol-R 3 AVA Add-On Grip uçuş kolunun bir HOTAS Magnetic Base* tabana takılması, uyumluluk sağlamak için Warthog Converter* kullanıl masını gerektirir.

*Ayrı olarak satılır

Kamlar

Sol-R 3 AVA Add-On Grip uçuş kolu, uzay simülasyonunda kullanmak üzere AVA* taban için iki STAR kamıyla birlikte gelir.

Kamlar, uçuş koluna uygulanan kuvvetin harekete dönüştürülme şeklini ayarlayarak uçuş kolunun güzergahının hissiyatını ve davranışını değiştirir.

Kamları AVA* tabana takma prosedürü şu adreste mevcuttur:

7. T.A.R.G.E.T gelişmiş

programlama yazılımı

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) çoğu Thrustmaster uçuş kumandasında iyileştirme yapılmasına ve profillerin Thrustmaster topluluğu ile paylaşılmasına olanak tanıyan yenilikçi, yüksek performanslı bir yazılım paketidir.

Kurulum

1. Lütfen şu adresi ziyaret edin:

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. Software (Yazılım) kısmından T.A.R.G.E.T gelişmiş programlama yazılımını indirerek yükleyin.

Ana özellikler

• Eksenler için çeşitli olası konfigürasyonlar.
• Birden fazla programlama düzeyi mevcuttur: Basic, Advanced ve Script.
  – Sürükle ve Bırak ilkesi kullanımı.
• Sol-R 3 AVA Add-On Grip uçuş kolunu diğer Thrustmaster uçuş simülasyonu aksesuarları (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, TCA serisi*, VIPER serisi*, AVA serisi*, Sol-R serisi* — hepsi aynı zamanda T.A.R.G.E.T ile uyumludur) ile birleştirerek tek bir USB cihazı olarak algılanma imkanı.
• Thrustmaster topluluğu tarafından oluşturulan gelişmiş profilere ulaşma.

8. SSS ve teknik destek

Sol-R 3 AVA Add-On Grip uçuş kolu ile ilgili sorularınız mı var veya teknik sorunlarla mı karşılaştırınız? Öyleyse Thrustmaster teknik destek web sitesini ziyaret edin:

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. Joystick'im düzgün çalışıyor ya da uygun kalibre edilmemiş gözüküyor

• PC'nizi kapatın, joystick'inizi ayırıp tekrar bağlayın, PC'nizi yeniden başlatın ve oyununuzu tekrar başlatın.
• Joystick'inizi bağlarken her türlü kalibrasyon sorununu engellemek için mutlaka uçuş kolunu ortalanmış tutun ve hareket ettirmekten kaçının.

2. Joystick'imi ayarlayamıyorum

• Oyununuzun menüsüne erişin ve Seçenekler > Kumanda > Gamepad veya Joystick öğesini seçin. Ardından en uygun konfigürasyonu seçin veya joystick'in seçeneklerinin tümünü yeniden ayarlayın.
• Daha fazla bilgi için lütfen oyununuzun kullanma kılavuzuna veya online yardıma başvurun.

3. Joystick'im çok hassas veya yeterince hassas değil

• Joystick farklı eksenlerde birkaç hareketten sonra kendini otomatik olarak kalibre eder.
• Oyununuzun menüsüne erişin ve Seçenekler > Kumanda > Gamepad veya Joystick öğesini seçin. Ardından joystick'inizin hassasiyetini ve ölü bölgelerini, bu seçenekler varsa, ayarlayın.

4. Joystick'im çalışıyor

Joystick'in video oyunlarında düzgün çalışması için tabanın donanım yazılımını güncellemeniz gerekir.

- Bir Sol-R 5 Base taban kullanıyorsanız lütfen şu adresi ziyaret edin:

- Bir AVA taban kullanıyorsanız lütfen şu adresi ziyaret edin:

- Bir HOTAS Magnetic Base taban kullanıyorsanız lütfen şu adresi ziyaret edin:

Drivers (Sürücüler) öğesini seçin, ardından indirme ve yükleme prosedürü dahil talimatları izleyin.

THRUSTMASTER®

SOL-P3

A V A

ADD-ON GRIP

PC (Windows® 10/11)
