NÁVOD K OBSLUZE Sol-R 3 AVA Grip Add-On THRUSTMASTER

Pečlivě si přečtěte pokyny uvedené v této příručce před instalací produktu, před jakýmkoli použitím produktu a před jakoukoli údržbou. Dodržujte bezpečnostní pokyny. Nedodržení těchto pokynů může vést k nehodám a/nebo poškození. Uschovejte tuto příručku, abyste se k pokynům mohli v budoucnu vrátit.

OBSAH

1. OBSAH BOXU....6

2. TECHNICKÉ VLASTNOSTI......7

3. INFORMACE TÝKAJÍCÍ SE POUŽÍVÁNÍ RUKOJETI LETOVÉ PÁKY ......9

4. MONTÁŽ....11 Mapování....13

Funkce kormidla 19

Vícesměrný přepínač úhlu pohledu ......21

1. NASTAVENÍ RUKOJETI LETOVÉ PÁKY .....24

Režim pro praváky nebo leváky 24

Příklad konfigurace se základnou Sol-R*..25

Příklad konfigurace se základnou AVA*

nebo základnou HOTAS Magnetic Base*..28

Změna z Režimu pro praváky do Režimu pro leváky 29

Změna z Režimu pro leváky do Režimu pro praváky......33 Výškový adaptér......37

1. KOMPATIBILITA....38 Základny....39 Vačky....40

2. T.A.R.G.E.T POKROČILÝ PROGRAMOVACÍ SOFTWARE......41 Instalace......41 Hlavní vlastnosti......42

3. ČASTO KLADENÉ OTÁZKY A TECHNICKÁ PODPORA ....43

SOL-P3

A V A

ADD-ON GRIP

Užijte si vynikající zážitek s rukojetí letové páky Sol-R 3 AVA Add-On Grip: doprovodí vás přímo do centra vašich vesmírných bitev a průzkumů.

Tento návod vám pomůže nainstalovat a používat Sol-R 3 AVA Add-On Grip za nejlepších možných podmínek. Před startem si pečlivě přečtěte pokyny a varování: pomohou vám vytěžit z vašeho výrobku maximum.

THRUSTMASTER®

Aktualizace firmware

Aby rukojeť leteckého joysticku Sol-R 3 AVA Add- On Grip správně fungovala s videohrami, je třeba aktualizovat firmware základny.

- Pokud používáte základnu Sol-R 5 Base, navštivte prosím https://support.thrustmaster.com/product/sol-r-5-base

- Pokud používáte základnu AVA, navštivte prosím https://support.thrustmaster.com/product/ava

- Pokud používáte základnu HOTAS Magnetic Base, navštivte prosím https://support.thrustmaster.com/product/hotas-magnetic-base

Vyberte položku Drivers (Ovladače) a postupujte podle pokynů, včetně postupu stahování a instalace.

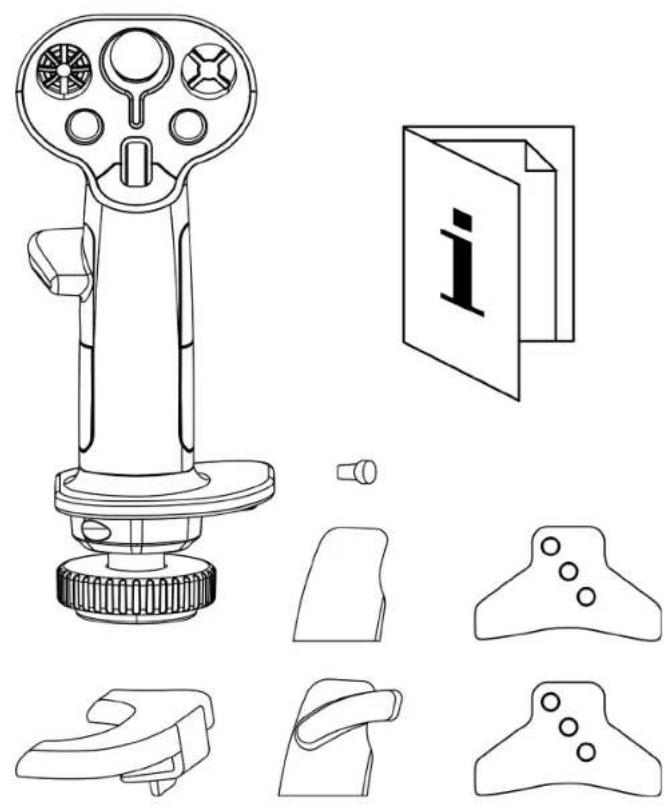

1. Obsah boxu

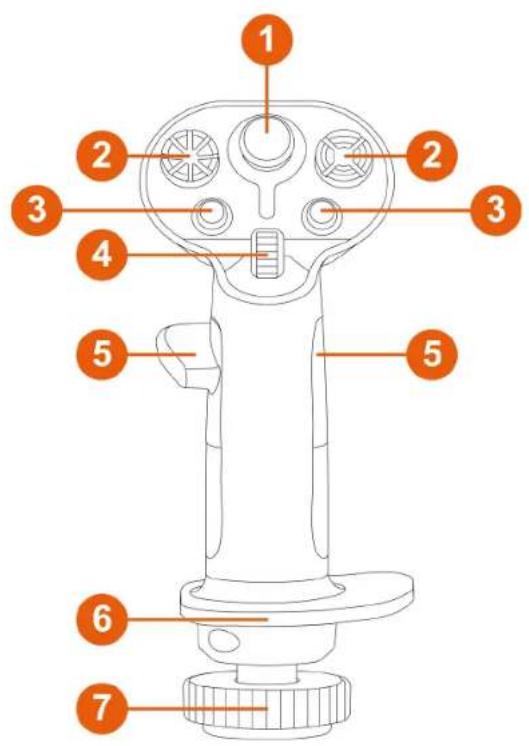

2. Technické vlastnosti

1 Analogový mini-stick
2 8směrné přepínače s více směry pohledu
3 Akční tlačítka
4 Kolečko pro posun
⑤ Opěrky pro palce (pro praváky a leváky)
6 Oboustranná opěrka zápěstí
7 Funkce kormidla pomocí otáčení rukojeti letového ovladače (uzamykatelná)

8 9

11

9

10

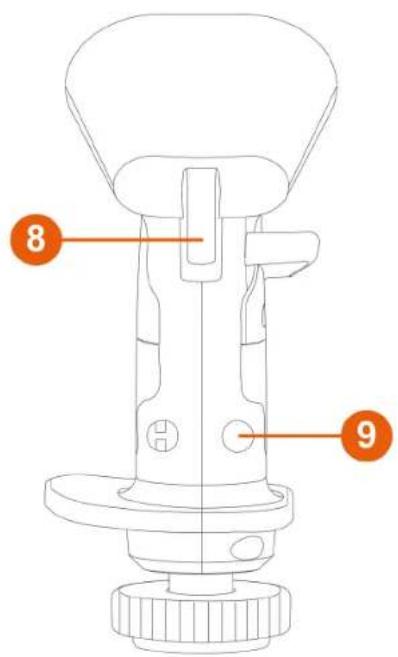

8 Spouště (včetně spouště s dvojí polohou)
9 Odnímatelná tlačítka
10 Odnímatelný výškový adaptér (pro praváky i leváky)
11 STAR vačky (pouze pro základny AVA*)

3. Informace týkající se používání rukojeti letové páky

Dokumentace

Před použitím tohoto produktu si pečlivě přečtěte tuto dokumentaci a uschovejte ji pro budoucí použití.

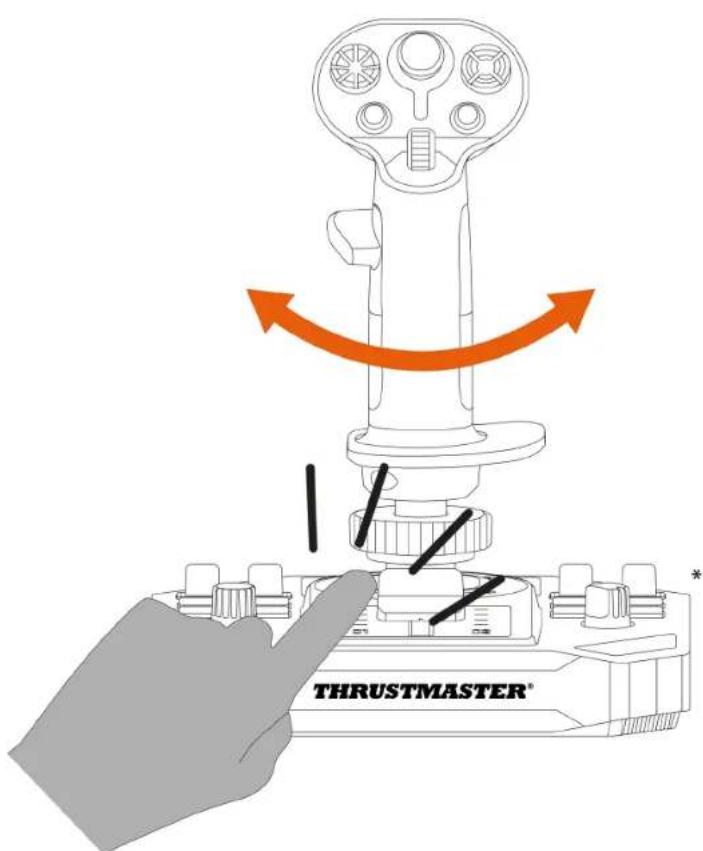

Nebezpečí skřípnutí

Při používání rukojeti letové páky Sol-R 3 AVA Add-On Grip namontované na zákl adně* nevkládejte prsty do prostoru mezi základnou a osou rukojeti letové páky.

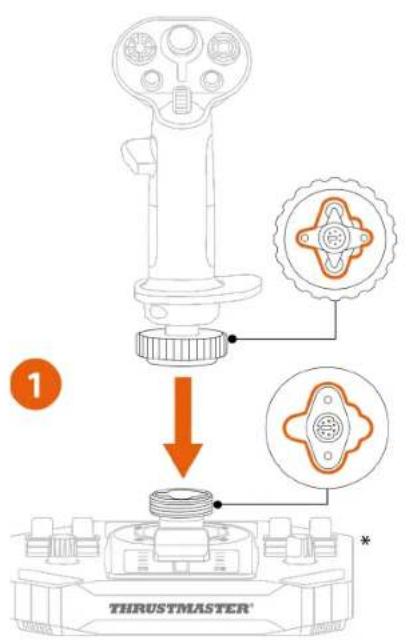

1. Umístěte rukojeť letové páky na kompatibilní základnu*. Ujistěte se, že je rukojeť letové páky správně umístěna, jak je znázorněno na obrázku níže.

2. Utáhněte upínací prstenec.

Pokud cítíte jakýkoli odpor, nepoužívejte sílu. Ujistěte se, že konektory základny a rukojeti letové páky jsou správně vyrovnány. Nedodržení tohoto pokynu můževést k poškození výrobků.

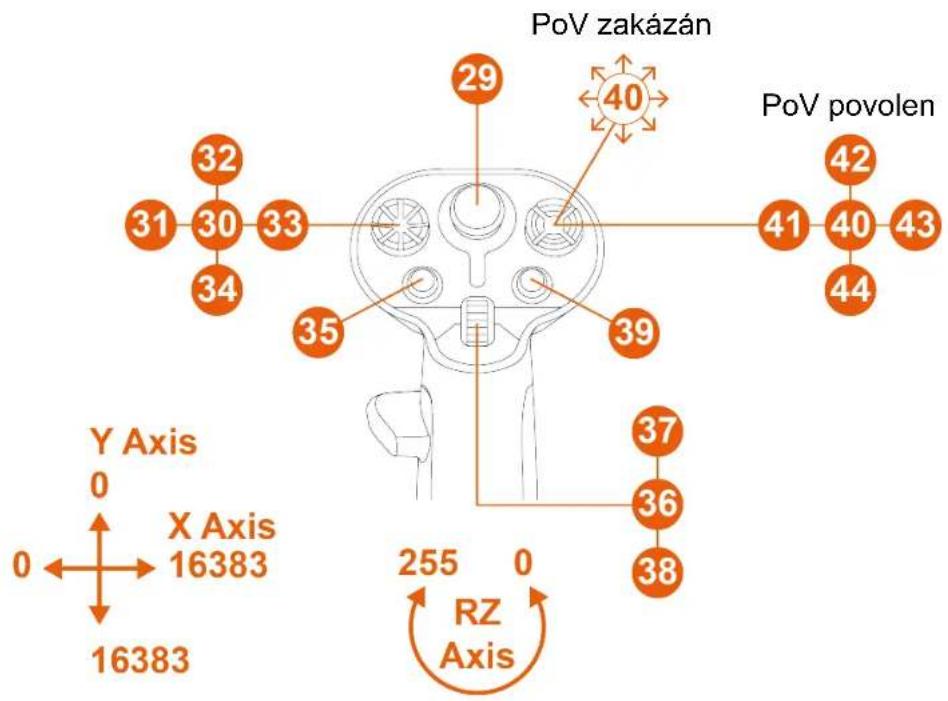

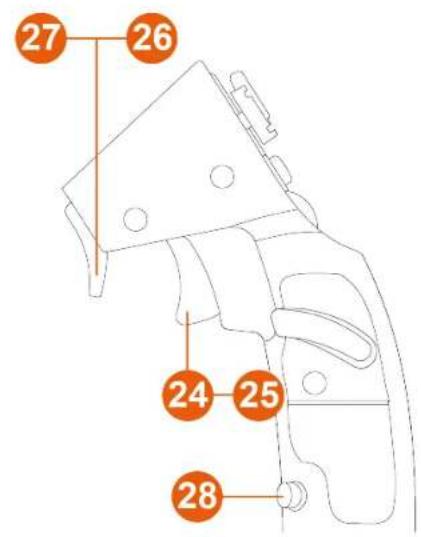

Mapování

Režim pro praváky se základnou Sol-R*

27 26 24 25 28

PoV zakázán 29 40 32 31 30 33 34 35 39 41 40 43 42 44 PoV povolen 37 36 38 Y Axis 0 X Axis 16383 16383 255 0 RZ Axis

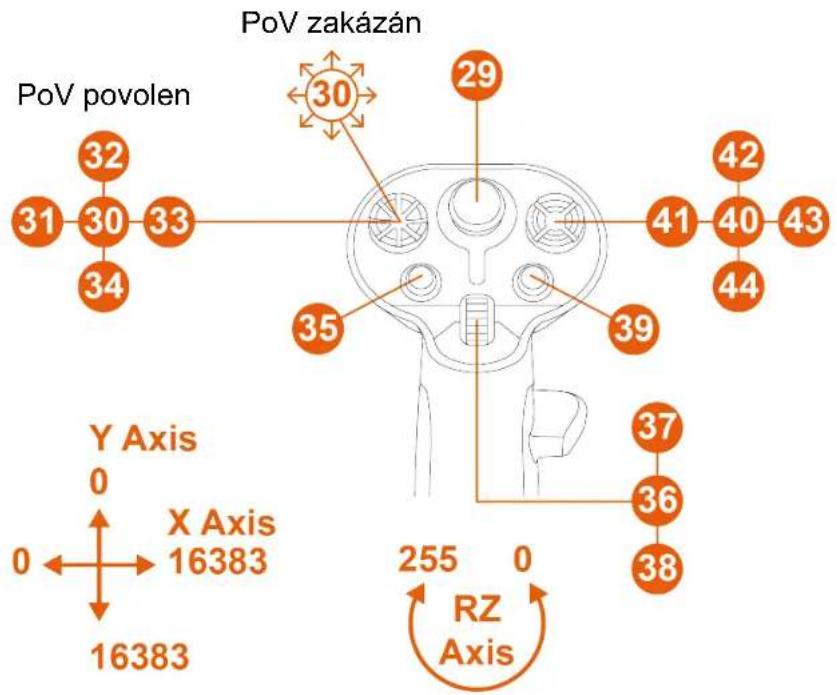

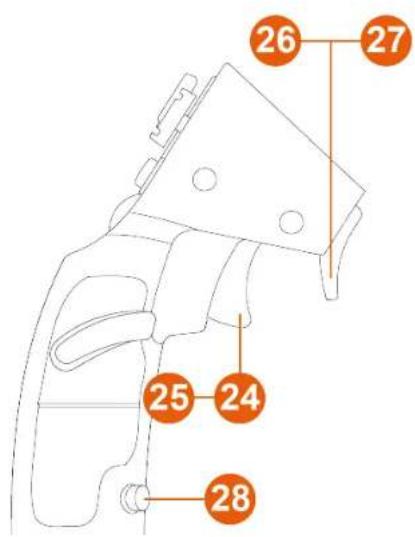

Režim pro leváky se základnou Sol-R\*

26 27 25 24 28

PoV povolen PoV zakázán 30 29 32 31 30 33 34 42 41 40 43 44 35 39 37 36 38 Y Axis 0 X Axis 16383 255 0 16383 RZ Axis

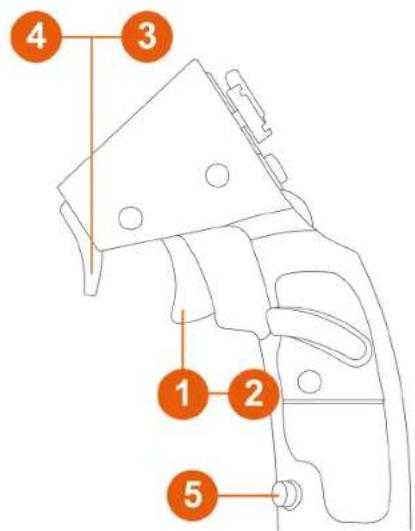

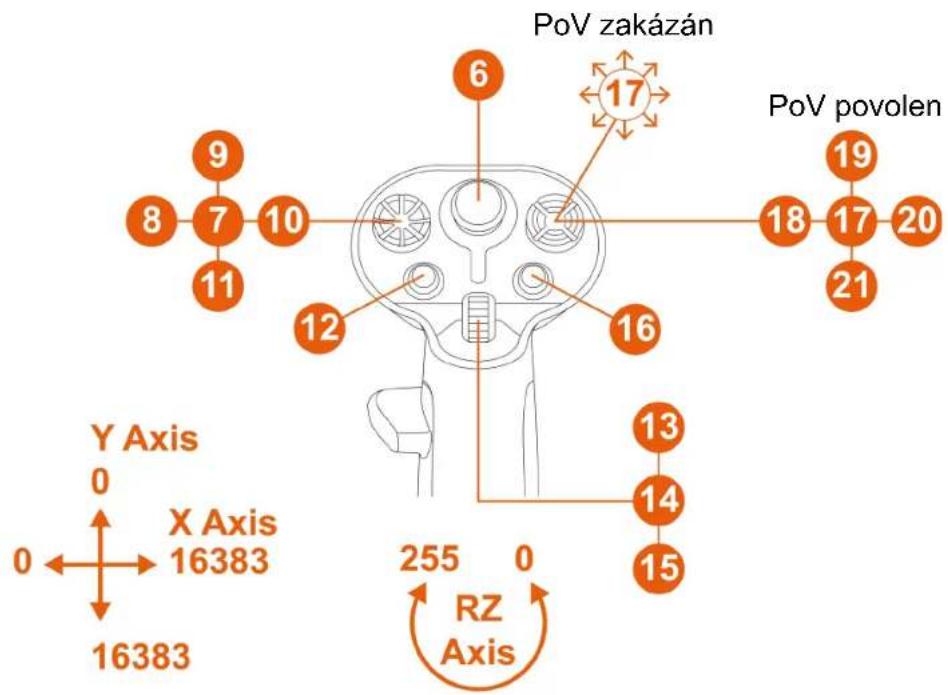

Režim pro praváky se základnou AVA\*

4 3 1 2 5

PoV zakázán PoV povolen 6 17 9 8 7 10 11 12 16 18 17 20 21 13 14 15 Y Axis 0 X Axis 16383 0 16383 255 0 RZ Axis

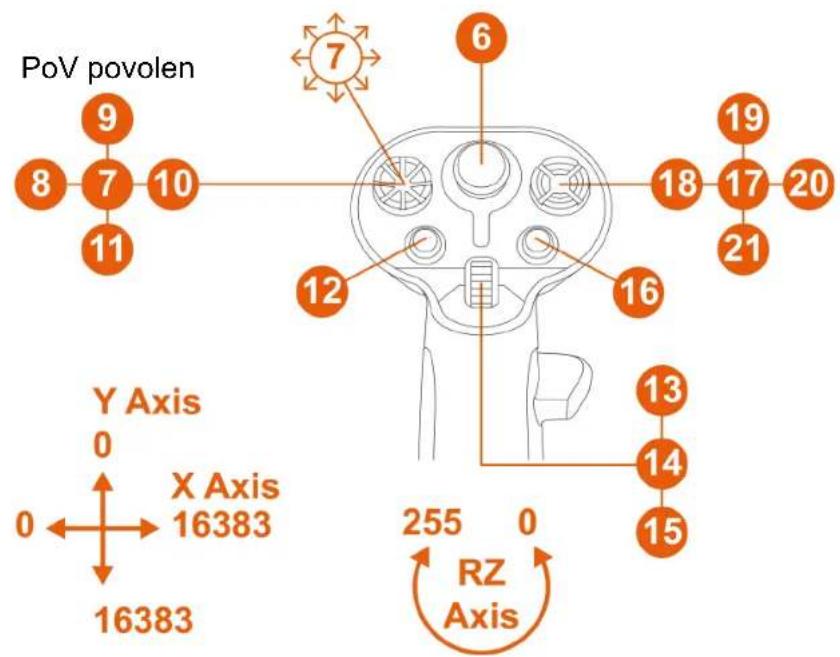

Režim pro leváky se základnou AVA\*

3 4 2 1 5

PoV zakázán

PoV povolen 9 8 7 10 11 7 6 12 16 18 17 20 19 21 13 14 15 Y Axis 0 X Axis 0 ←→ 16383 16383 255 0 RZ Axis

*Prodává se samostatně

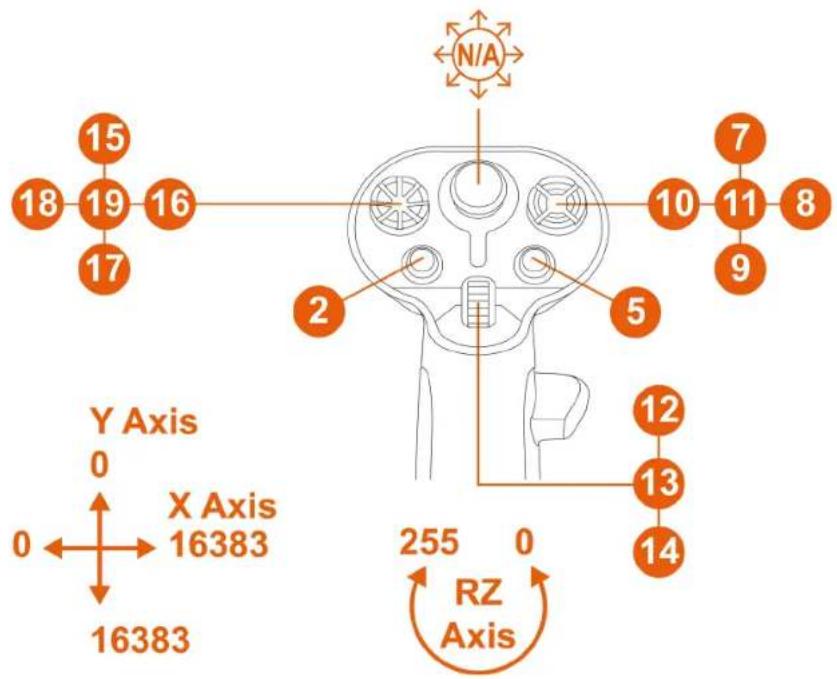

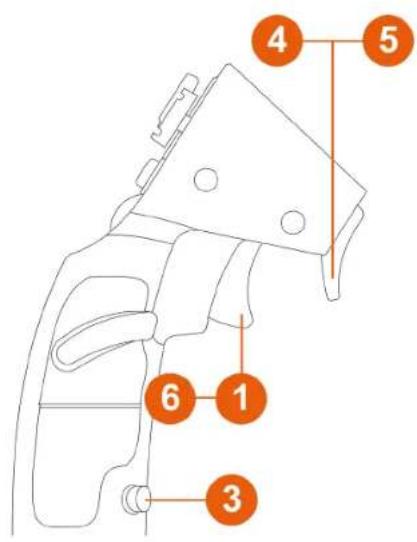

Se základnou HOTAS Magnetic Base\*

vybavenou Warthog Converter\*

4 5 6 1 3

PoV zakázán

N/A 15 18 19 16 17 2 5 7 10 11 8 9 Y Axis 0 X Axis 16383 14 12 13 255 0 RZ Axis

Funkce kormidla pomocí otáčení rukojeti letové páky není funkční.

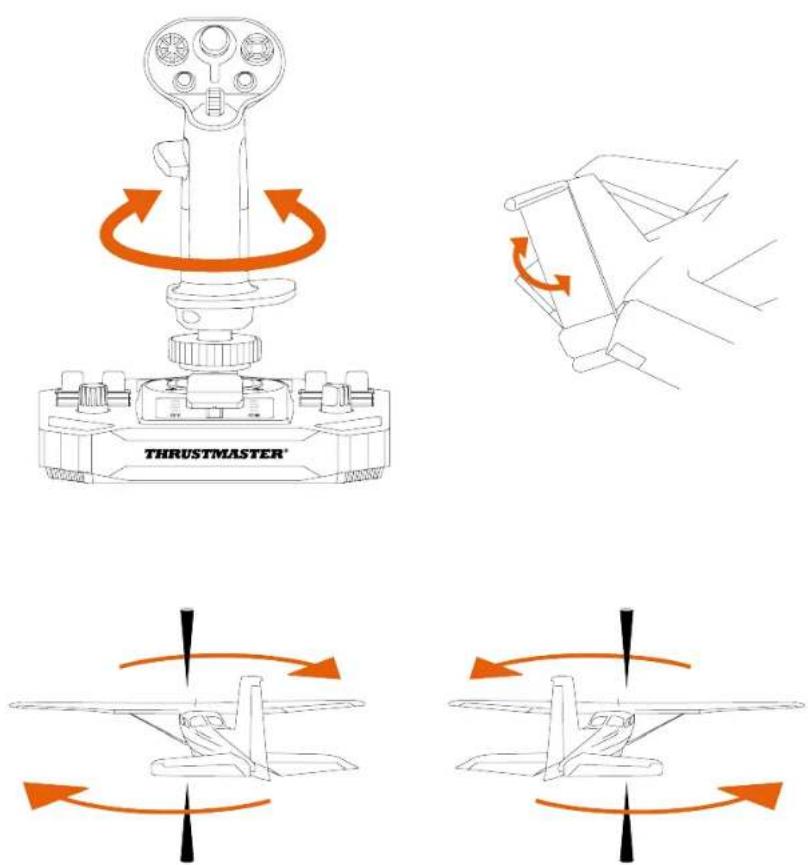

Funkce kormidla

Rukojeť letové páky Sol-R 3 AVA Add-On Grip je vybavena funkcí kormidla, kterou lze aktivovat otočením rukojeti letové páky doleva nebo doprava.

V letadle pilot ovládá kormidlo, aby otočil letadlo kolem jeho svislé osy (čímž letadlo zatočí doleva nebo doprava).

Tuto funkci lze deaktivovat uzamčením otáčení osy Z (vychýlení).

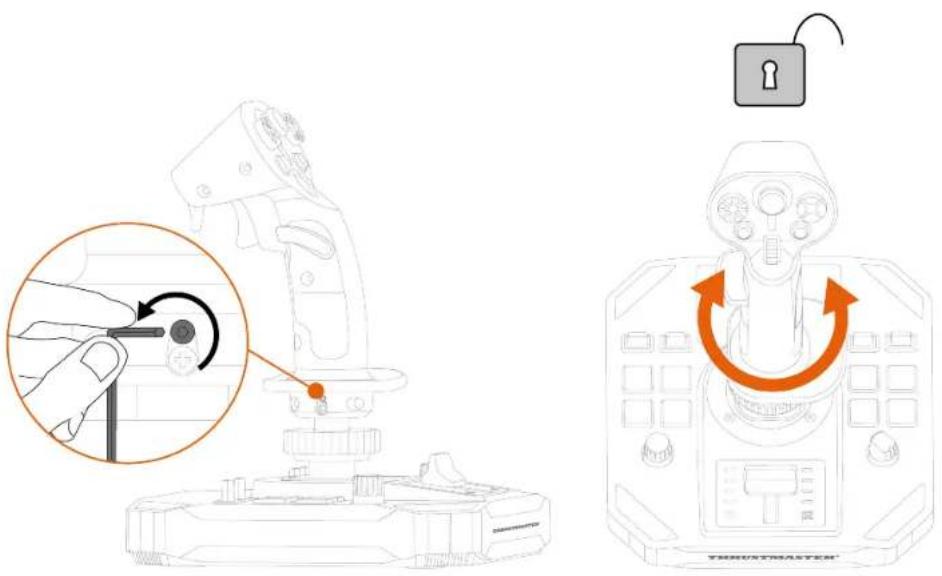

Zamknutí funkce kormidla:

- Pomocí 2mm imbusového klíče (není součástí balení) utáhněte šestihranný šroub umístěný pod opěrkou zápěstí.

Odemknutí funkce kormidla:

- Pomocí 2mm imbusového klíče (není součástí balení) povolte šestihranný šroub umístěný pod opěrkou zápěstí.

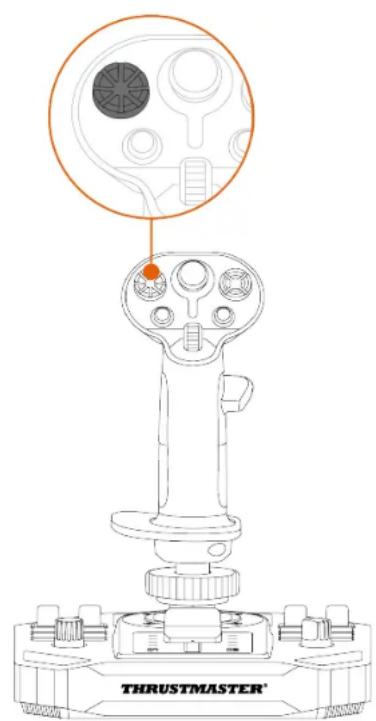

Vícesměrný přepínač úhlu pohledu

Rukojeť letové páky Sol-R 3 AVA Add-On Grip je vybavena multidirekčním přepínačem pohledu, který vám umožňuje sledovat dění kolem vaší kosmické lodi (v hrách, které to umožňují).

V konfiguračním menu hry můžete naprogramovat různé pohledy (zadní pohled, levý pohled, pravý pohled, vnější pohledy) na směry multidirekčního přepínače pohledu.

Multisměrný přepínač úhlu pohledu můžete také vyhradit pro jiné účely (natáčení atd.).

Režim pro leváky

Funkci pohledu lze deaktivovat. Nicméně, multidirekční kloboukový spínač lze stále používat.

Chcete-li deaktivovat funkci úhlu pohledu:

• Přejděte do ovládacího panelu rukojeti letové páky Sol-R 3 AVA Add-On Grip.
• V dialogovém boxu Game Controllers (Herní Ovladače) klikněte na Properties (Vlastnosti).
• V záložce Test Input (Testovací Vstup), zrušte označení (t.j. odškrtněte) Point of View hat-switch (Přepínač Úhlu Pohledu).

Funkce úhlu pohledu (Režim pro praváky)

Povolen
Zakázán

Funkce úhlu pohledu (Režim pro leváky)

Povolen
Zakázán

5. Nastavení rukojeti letové páky

Režim pro praváky nebo leváky

Rukojet' letové páky Sol-R 3 AVA Add-On Grip je oboustranná, aby se perfektně přizpůsobila všem hráčům (at' už pravákům nebo levákům).

Ve výchozím nastavení je rukojeť letové páky nakonfigurována v režimu pro praváky.

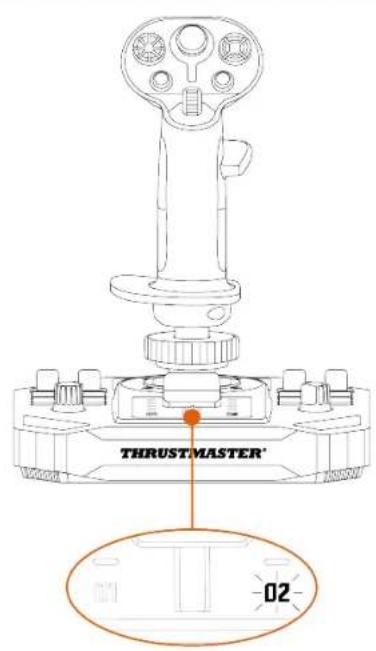

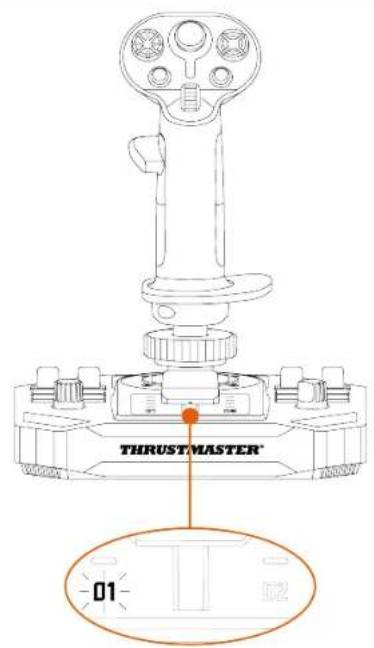

Příklad konfigurace se základnou Sol-R\*

Režim pro leváky

THRUST,MASTER' 02

Režim pro praváky

THRUSTMASTER 01

Před připojením joysticku k počítači proved'te postup pro přepnutí z režimu pro praváky do režimu pro leváky (nebo naopak).

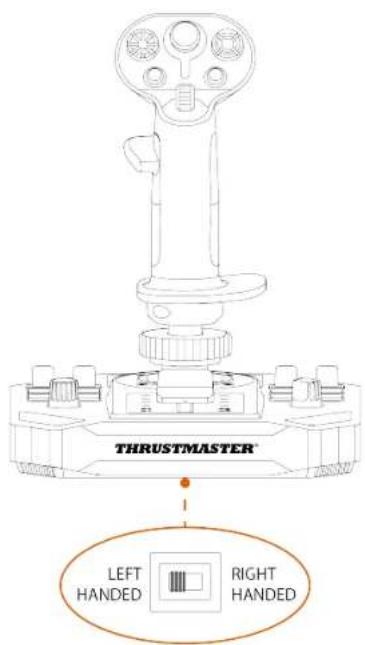

Nastavení joysticku do Režimu pro leváky:

- Nastavte přepínač umístěný na spodní straně základny joysticku do polohy LEFT HANDED (levák).

THRUSTMASTER® LEFT HANDED RIGHT HANDED

Joystick je rozpoznán pod názvem Sol-R [L]

Flightstick.

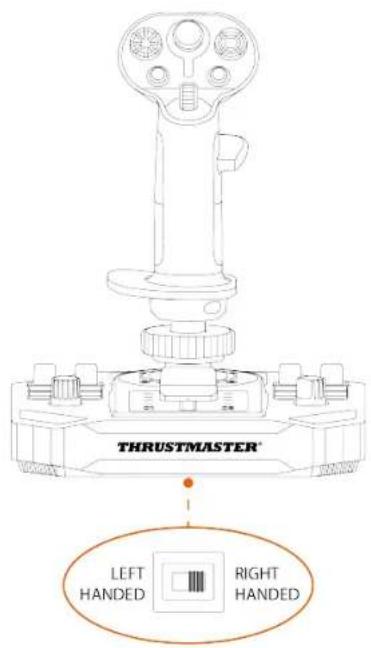

Nastavení joysticku do Režimu pro praváky:

- Nastavte přepínač umístěný na spodní straně základny joysticku do polohy RIGHT HANDED (pravák).

THRUSTMASTER® LEFT HANDED RIGHT HANDED

Joystick je rozpoznán pod názvem Sol-R [R]

Flightstick.

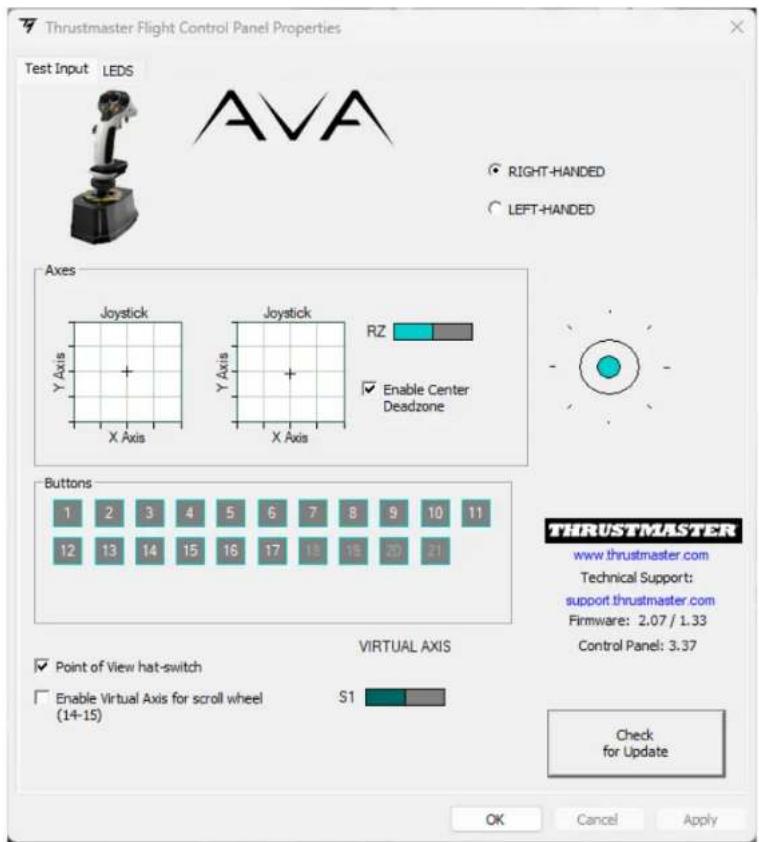

Příklad konfigurace se základnou AVA\* nebo základnou HOTAS Magnetic Base\*

Když je rukojet' letové páky Sol-R 3 AVA Add-On Grip nainstalována na základně AVA* nebo základně HOTAS Magnetic Base*:

1. Navštivte ovládací panel.
2. V dialogovém boxu Game Controllers (Herní Ovladače) klikněte na Properties (Vlastnosti).
3. Na kartě Test Input (Testovací Vstup) vyberte RIGHT-HANDED (pravák) nebo LEFT-HANDED (levák).

Změna z Režimu pro praváky do Režimu pro leváky

1. Odšroubujte pravou opěrku palce.

1. Odstraňte obě části pravé opěrky palce.

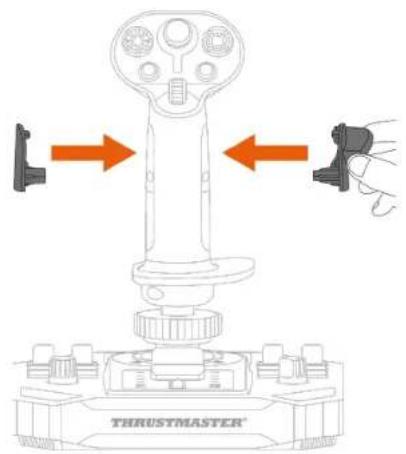

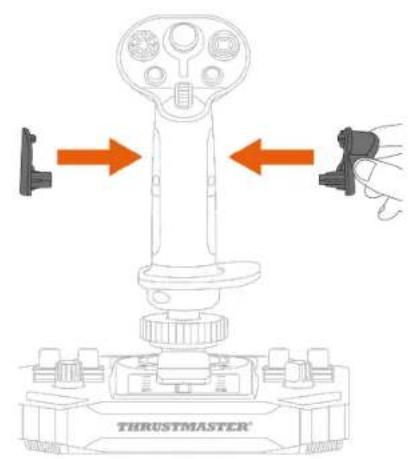

1. Umístěte obě části levé opěrky palce na rukojeť letové páky.

1. Zašroubujte levou opěrku palce.

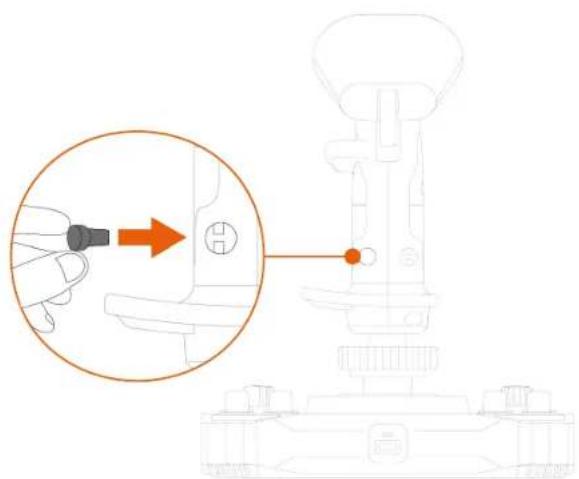

1. Odstraňte odnímatelné tlačítko umístěné na zadní straně rukojeti letové páky.

1. Vložte odnímatelné tlačítko pod opěrku palce.

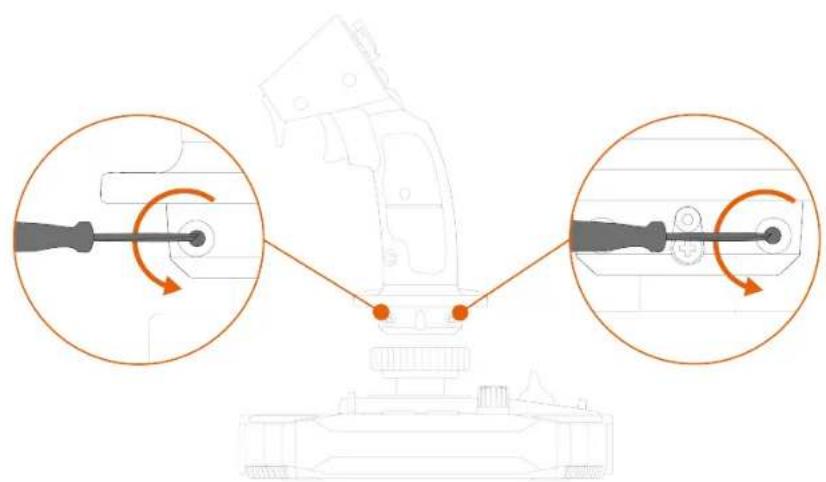

1. Odšroubujte dva šrouby, které drží opěrku zápěstí na místě.

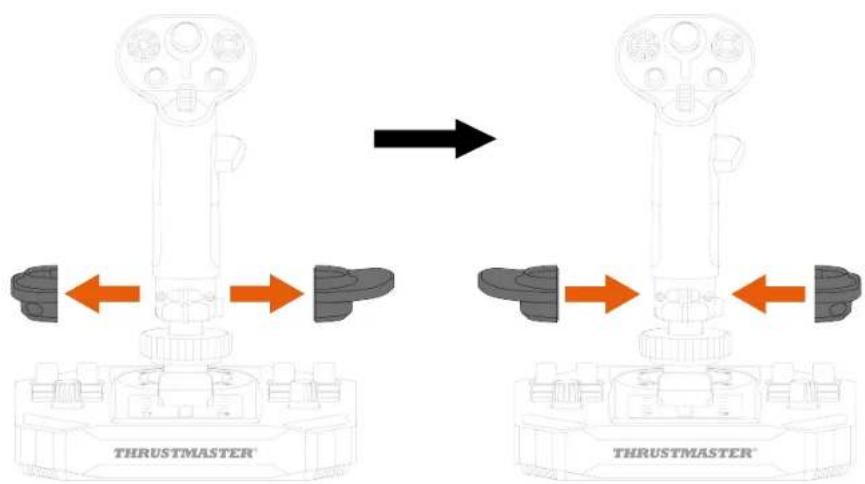

1. Odstraňte obě části opěrky zápěstí a poté je znovu nasadťe na rukojeť letové páky tak, že je otočíte.

1. Zašroubujte dva šrouby, které drží opěrku zápěstí na místě.

Změna z Režimu pro leváky do Režimu pro praváky

1. Odšroubujte levou opěrku palce.

1. Odstraňte obě části levé opěrky palce.

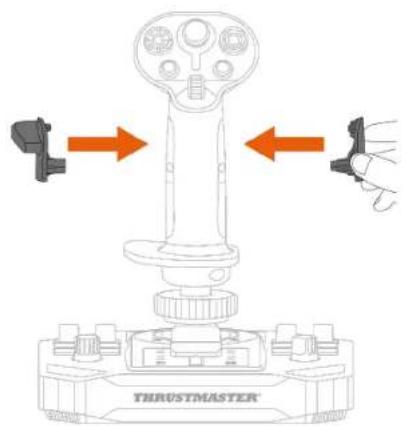

1. Položte obě části pravé opěrky palce na rukojeť letové páky.

1. Zašroubujte pravou opěrku palce.

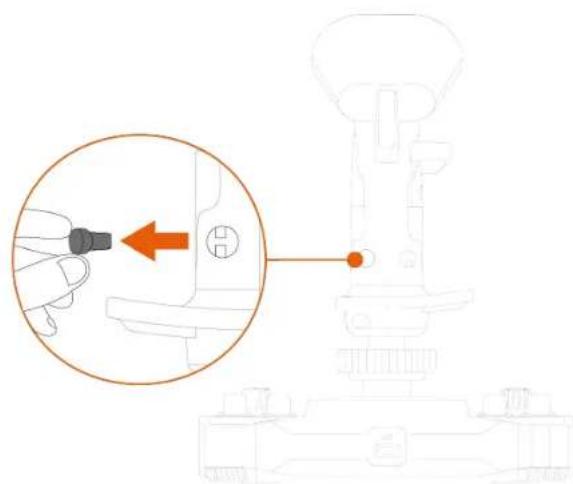

1. Odstraňte odnímatelné tlačítko umístěné na zadní straně rukojeti letové páky.

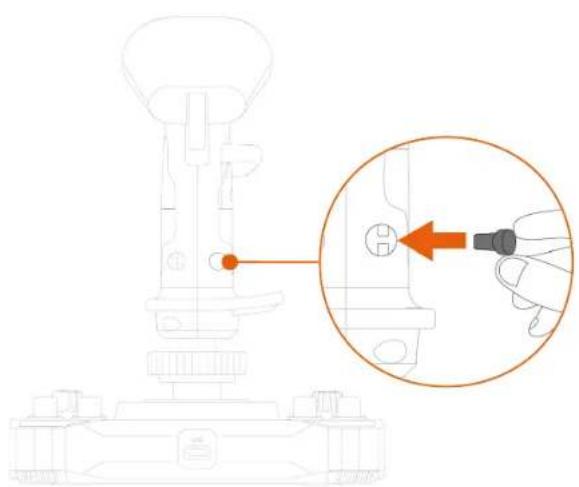

1. Vložte odnímatelné tlačítko pod opěrku palce.

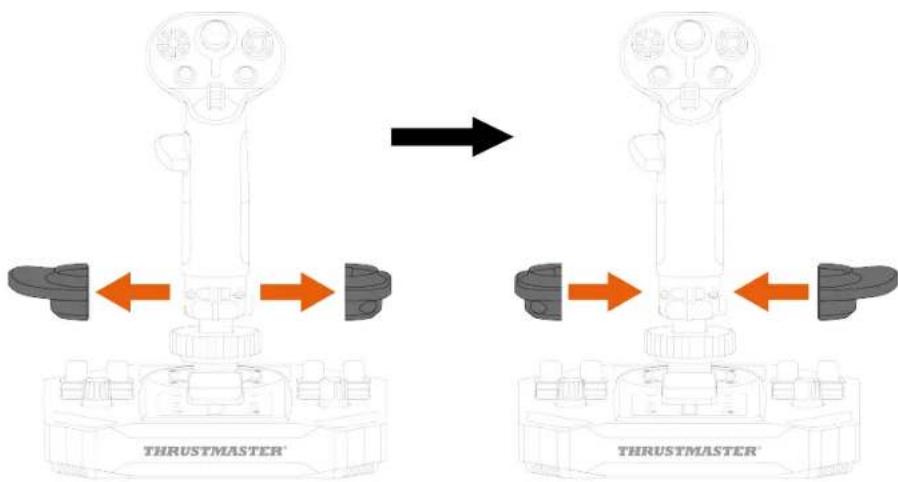

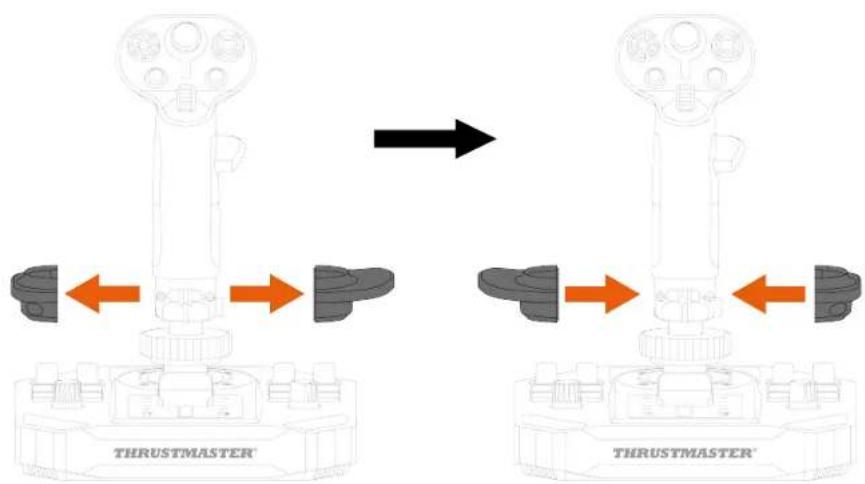

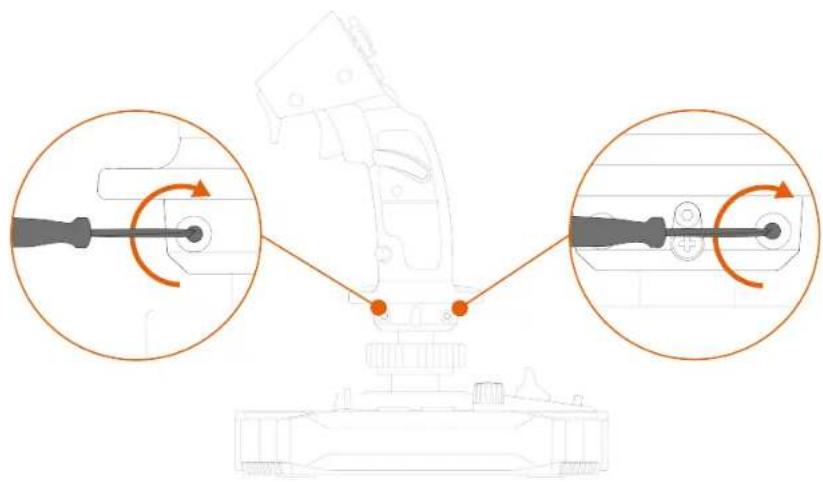

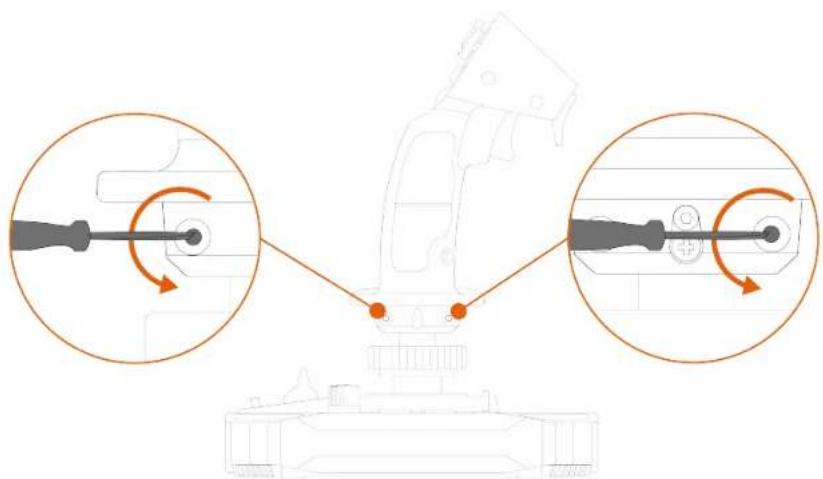

1. Odšroubujte dva šrouby, které drží opěrku zápěstí na místě.

1. Odstraňte obě části opěrky zápěstí a poté je znovu nasadťe na rukojeť letové páky tak, že je otočíte.

1. Zašroubujte dva šrouby, které drží opěrku zápěstí na místě.

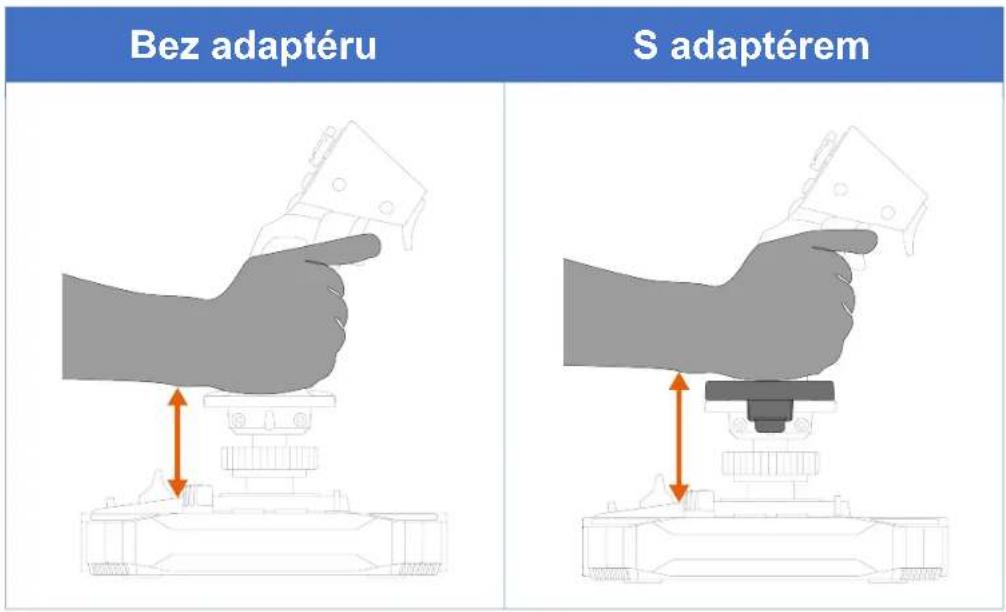

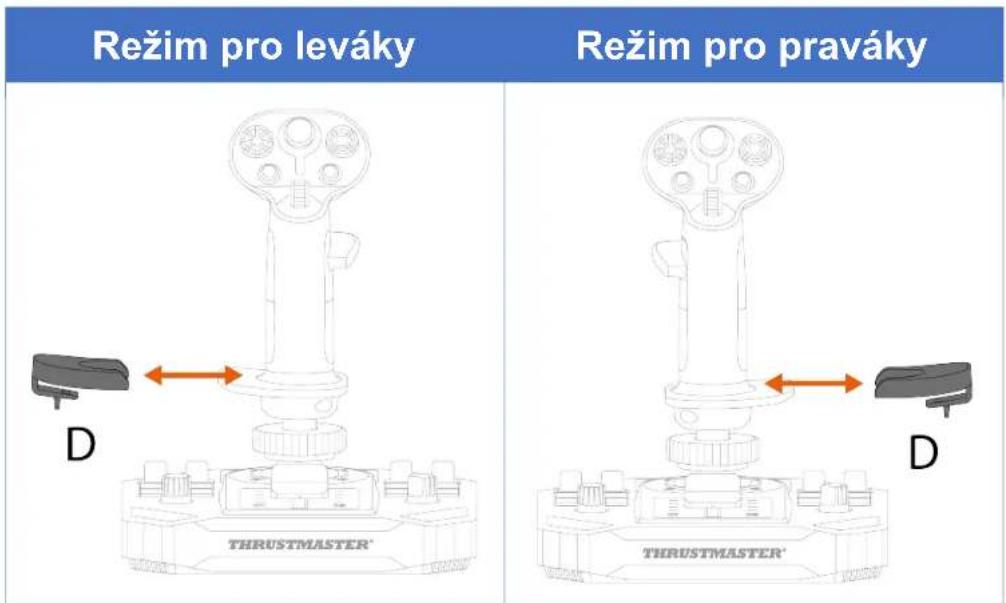

Rukojeť letové páky Sol-R 3 AVA Add-On Grip je vybavena výškovým adaptérem, který zvedá ruku při držení letové páky a zajištuje tak větší pohodlí.

Chcete-li nainstalovat výškový adaptér, připevněte jej k opěrce zápěstí.

Režim pro leváky Režim pro praváky D THRUSTMASTER' THRUSTMASTER' D

6. Kompatibilita

Používejte pouze schválené příslušenství. Použití neschváleného příslušenství může způsobit poškození výrobku a zrušení záruky.

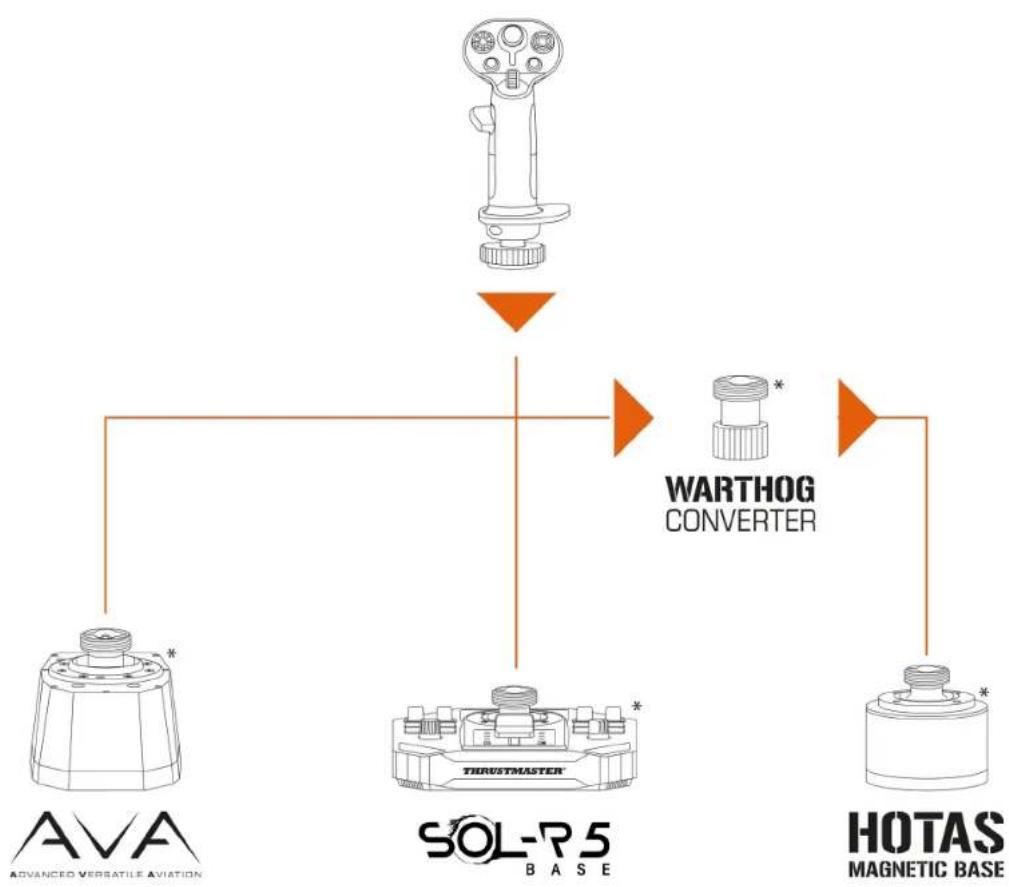

Základny

Rukojeť letové páky Sol-R 3 AVA Add-On Grip je kompatibilní se základnou AVA*, základnou Sol-R 5 Base* a základnou HOTAS Magnetic Base*.

Instalace rukojeti letové páky Sol-R 3 AVA AddOn Grip na základnu HOTAS Magnetic Base * vyžaduje použití konvertoru Warthog Converter*, aby byla zajištěna kompatibilita.

*Prodává se samostatně

Vačky

Rukojeť letové páky Sol-R 3 AVA Add-On Grip je dodávána se dvěma vačkami STAR, které mohou majitelé základny AVA* používat v kosmické simulaci.

Vačky upravují způsob, jakým se síla vyvíjená na rukojeť letové páky přeměňuje na pohyb, čímž měr pocit z trajektorie rukojeti letové páky a její chování.

Postup instalace vaček na základnu AVA* jek dispozici zde:

programovací software

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) je inovativní, vysoce výkonná softwarová sada, která umožňuje vylepšení většiny letových ovladačů Thrustmaster a sdílení profilů s komunitou Thrustmaster.

Instalace

1. Prosím navštivte:

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. V sekci Software, stáhněte a nainstalujte pokročilý programovací software T.A.R.G.E.T.

Hlavní vlastnosti

– Různé možné konfigurace os.
- K dispozici je několik úrovní programování: Basic, Advanced a Script.
– Použití principu Drag and Drop.
- Schopnost sloučit rukojeť letové páky Sol-R 3 AVA Add-On Grip s ostatním příslušenstvím pro letecké simulace Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, řada TCA*, řada VIPER*, řada AVA*, řada Sol-R* — všechny jsou také kompatibilní s T.A.R.G.E.T), umožňující jejich rozpoznání jako jedno USB zařízení.
- Přístup k pokročilým profilům vytvořených komunitou Thrustmaster.

8. Často kladené otázky a technická podpora

Máte dotazy týkající se rukojeti letové páky Sol-R 3 AVA Add-On Grip nebo máte technické potíže? Pokud ano, navštivte webovou stránku technické podpory společnosti Thrustmaster:

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. Můj joystick nefunguje správně nebo se zdá, že není správně kalibrován

• Vypněte počítač, odpojte joystick a znovu jej připojte, restartujte počítač a spust'te hru znovu.
• Při připojování joysticku udržujte rukojeť letové páky ve střední poloze a nepohybujte s ní, aby nedošlo k problémům s kalibrací.

2. Nemohu nakonfigurovat svůj joystick

• Otevřete nabídku hry a vyberte Možnosti > Ovladač

  Gamepad nebo Joystick. Poté vyberte nejvhodnější konfiguraci nebo zcela překonfigurujte možnosti joysticku.
  – Další informace naleznete v uživatelské příručce ke hře nebo v online nápovědě.

3. Můj joystick je příliš citlivý nebo naopak málo citlivý

• Joystick se automaticky kalibruje po několika pohybech v různých osách.
• Otevřete nabídku hry a vyberte Možnosti > Ovladač

  Gamepad nebo Joystick. Poté upravte citlivost joysticku a mrtvé zóny, pokud jsou tyto možnosti k dispozici.

4. Můj joystick nefunguje

Aby joystick správně fungoval s videohrami, je třeba aktualizovat firmware základny.

– Pokud používáte základnu Sol-R 5 Base, navštivte prosím

– Pokud používáte základnu AVA, navštivte prosím https://support.thrustmaster.com/product/ava
– Pokud používáte základnu HOTAS Magnetic Base, navštivte prosím

Vyberte položku Drivers (Ovladače) a postupujte podle pokynů, včetně postupu stahování a instalace.

THRUSTMASTER®

SOL-P3

A V A

ADD-ON GRIP

PC (Windows® 10/11)

Kullanıcı Kılavuzu

Viacsmerový prepínač uhla pohl'adu......21

1. KONFIGURÁCIA LETECKEJ PÁKY .....24

Výškový adaptér......37

1. KOMPATIBILITA....38

Základne....39

Vačky 40

1. T.A.R.G.E.T POKROČILÝ PROGRAMOVACÍ SOFTVÉR......41

Inštalácia 41

Hlavné vlastnosti....42

1. ČASTO KLADENÉ OTÁZKY A TECHNICKÁ PODPORA....43

SOL-R3

A V A

ADD-ON GRIP

- Ak používate AVA základňu, prosím, navštívte https://support.thrustmaster.com/product/ava

- Ak používate základňu HOTAS Magnetic Base, prosím, navštívte https://support.thrustmaster.com/product/hotas-magnetic-base

Vyberte Drivers (Ovládače) a postupujte podl'a pokynov vrátane postupu st'ahovania a inštalácie.

1. Obsah balenia

2. Technické vlastnosti

Viacsmerový prepínač uhla pohl'adu

Funkciu prepínania uhla pohl'adu je možné deaktivovat'. Napriek tomu je možné použit' viacsmerový klobúkový prepínač.

Na deaktiváciu funkcie prepínania pohl'adu:

• Vojdite do ovládacieho panela leteckej páky Sol-R 3 AVA Add-On Grip.
• V dialógovom okne Game Controllers (Herné Ovládače) kliknite na Properties (Vlastnosti).
• V záložke Test Input (Test Input) odznačte (t. j. nevybraté) Point of View hat-switch (Klobúkový prepínač Uhla Pohl'adu).

1. Chod'te na ovládací panel.
2. V dialógovom okne Game Controllers (Herné Ovládače) kliknite na Properties (Vlastnosti).
3. V záložke Test Input (Test Input) vyberte RIGHT-HANDED (pre pravákov) alebo LEFT-HANDED (pre l'avákov).

Thrustmaster Flight Control Panel Properties Test Input LEDs AVA RIGHT-HANDED LEFT-HANDED Axes Joystick RZ Y Axis Y Axis Enable Center Deadzone Buttons 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 VIRTUAL AXIS Point of View hat-switch Enable Virtual Axis for scroll wheel (14-15) S1 Check for Update OK Cancel Apply THRUSTMASTER www.thrustmaster.com Technical Support: support.thrustmaster.com Firmware: 2.07 / 1.33 Control Panel: 3.37

1. Obe časti l'avej opierky na palec položte leteckú páku.

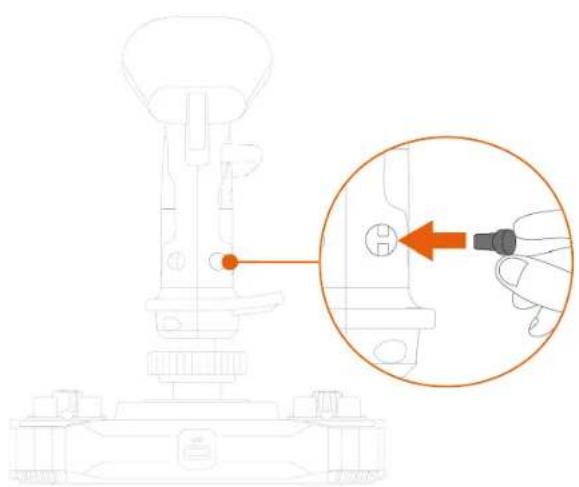

1. Vložte odnímatel'né tlačidlo pod opierku palca.

1. Odstráňte dve časti opierky zápästia a potom ich presuňte na leteckú páku otočením dielov.

1. Odstráňte obe časti l'avej opierky palca.

1. Vložte odnímatel'né tlačidlo pod opierku palca.

1. Odstráňte dve časti opierky zápästia a potom ich presuňte na leteckú páku otočením dielov.

7. T.A.R.G.E.T pokročilý

programovací softvér

1. V sekcií Software (Softvér) si stiahnite a nainštalujte pokročilý programovací softvér T.A.R.G.E.T.

Hlavné vlastnosti

8. Často kladené otázky a technická podpora
