BRUKSANVISNING Sol-R 3 AVA Grip Add-On THRUSTMASTER

Läs noggrant igenom instruktionerna i denna manual innan du installerar produkten, innan produkten används och innan underhåll utförs på den. Var noga med att följa säkerhetsinstruktionerna. Att inte följa instruktionerna kan leda till olyckor och/eller skada. Behåll denna manual så att du kan läsa instruktionerna även i framtiden.

Höger- eller vänsterhänt läge 24

Exempel på konfiguration med en Sol-R*-

bas 25

Exempel på konfiguration med en AVA-bas*

eller HOTAS Magnetic Base*-bas......28

Ändra från högerhänt läge till vänsterhänt läge 29

Ändra från vänsterhänt läge till högerhänt läge 33

Höjdadapter 37

1. KOMPATIBILITET 38

Basar 39

Kammar....40

1. T.A.R.G.E.T – ETT AVANCERAT

PROGRAMMERINGSPROGRAM....41

Installation 41

Huvudfunktioner 42

1. VANLIGA FRÅGOR OCH TEKNISK

SUPPORT 43

SOL-R3

A V A

ADD-ON GRIP

Få en strålande upplevelse med Sol-R 3 AVA Add-On Grip-flygspakshandtaget: det kommer vara med dig när du utforskar och strider i rymden.

Denna manual hjälper dig att installera och använda ditt Sol-R 3 AVA Add-On Grip med så bra förutsättningar som möjligt. Läs noggrant igenom instruktionerna och varningarna innan du lyfter: de hjälper dig att få ut så mycket som möjligt av din produkt.

Uppdatera firmware

För att Sol-R 3 AVA Add-On Grip-flygspakshandtaget ska fungera korrekt i spel behöver du uppdatera basens firmware.

- Om du använder en Sol-R 5 Base-bas går du till https://support.thrustmaster.com/product/sol-r-5-base

- Om du använder en AVA-bas går du till https://support.thrustmaster.com/product/ava

- Om du använder en HOTAS Magnetic Base-bas går du till https://support.thrustmaster.com/product/hotas-magnetic-base

Välj Drivers (Drivrutiner) och följ instruktionerna, inklusive de för nedladdning och installation.

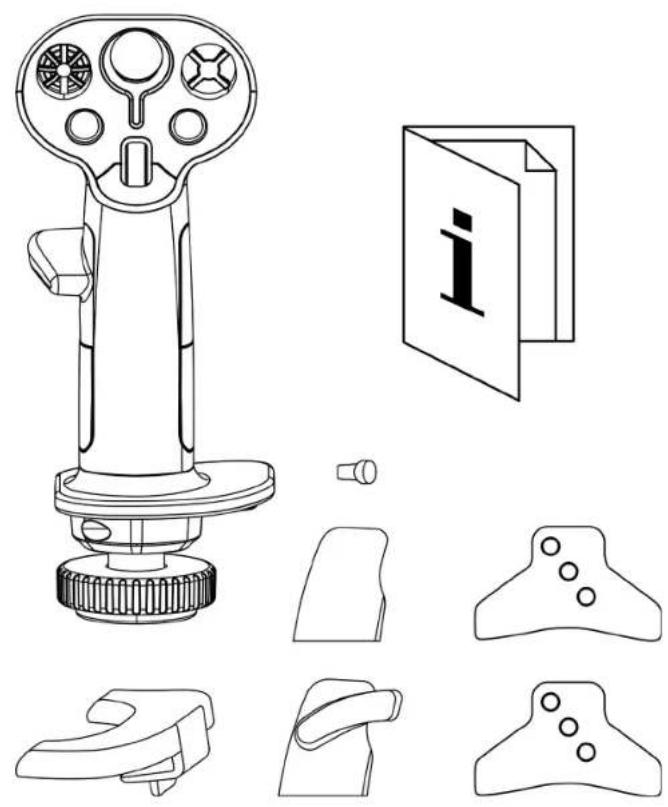

1. Innehåll i förpackningen

① Analog minispak
2 Åttavägs POV-hattknappar
3 Åtgärdsknappar
4 Rullhjul
5 Tumstöd (höger- och vänsterhänt)
6 Ambidextriöst handledsstöd
7 Roderfunktion genom att vrida på flygspakshandtaget (låsbart)

8 9

11

9

10

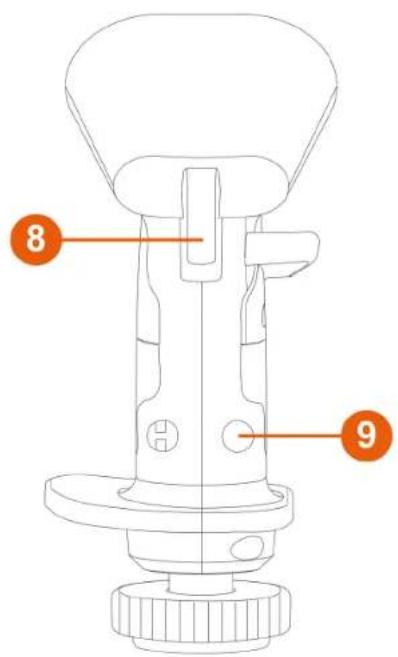

8 Avtryckare (inklusive en avtryckare med två lägen)
9 Löstagbara knappar
10 Löstagbar höjdadapter (höger- och vänsterhänt)
11 STAR-kammar (endast för AVA*-basar)

3. Information

användningen

flygspakshandtaget

rörande

av

Dokumentation

Läs noggrant igenom denna dokumentation igen innan du använder produkten och spara den för framtida bruk.

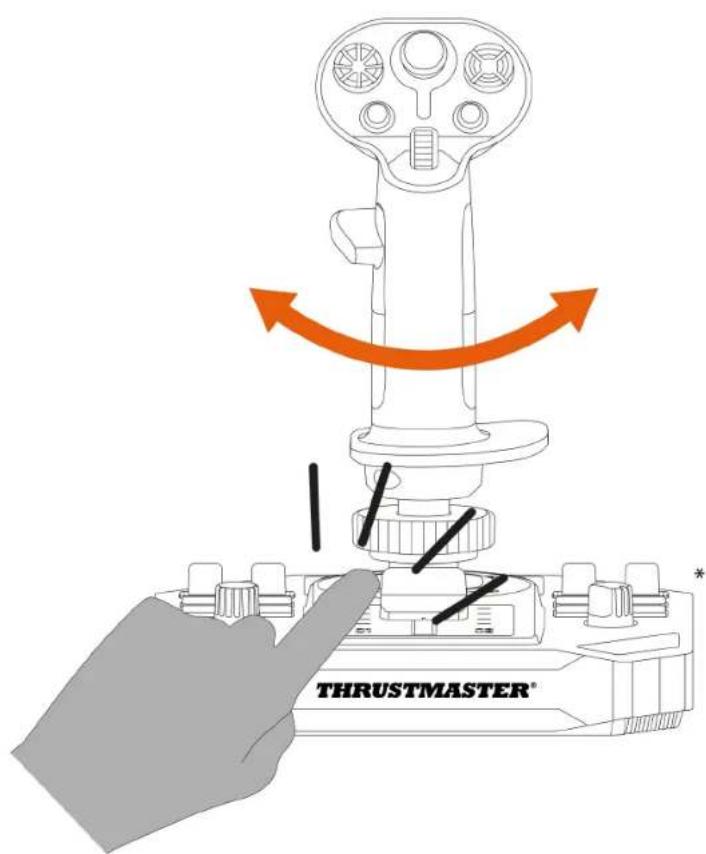

Klämrisk

Ha aldrig dina fingrar i utrymmet mellan basen och flygspakshandtagets axel när du använder Sol-R3 AVA Add-On Grip-flygspakshandtaget monterat på en bas*.

1. Placera flygspakshandtaget på en kompatibel bas*. Kontrollera att flygspakshandtaget är korrekt placerat enligt bilden nedan.

2. Dra åt klämringen.

Sluta när du känner motständ. Kontrollera att basens och flygspakshandtagets kontakter är korrekt inriktade. Produkterna kan skadas om du inte följer dessa anvisningar.

Mappning

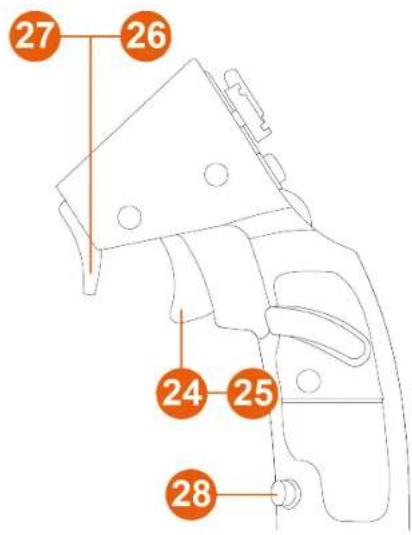

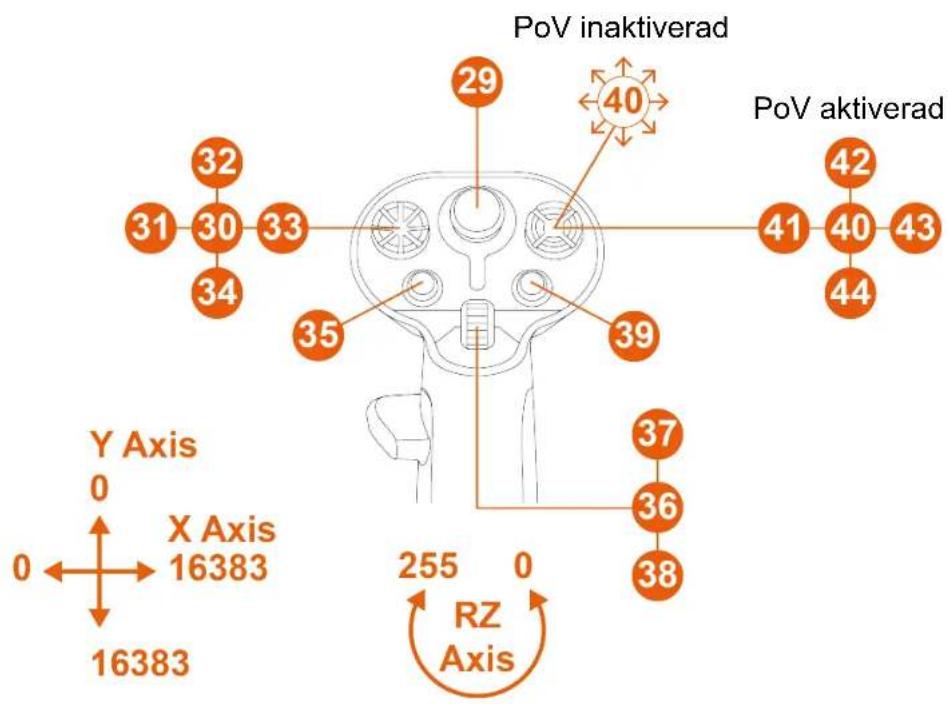

Högerhänt läge med Sol-R\*-basen

27 26 24 25 28

PoV inaktiverad PoV aktiverad 29 40 32 31 30 33 34 35 39 41 40 43 42 44 37 36 38 Y Axis 0 X Axis 16383 16383 255 0 RZ Axis

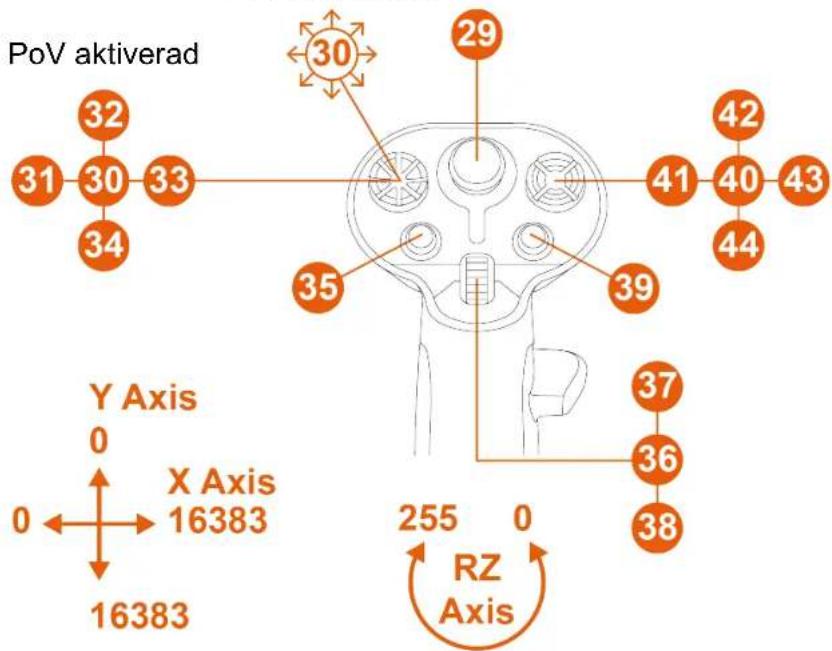

Vänsterhänt läge med Sol-R\*-basen

26 27 25 24 28

PoV inaktiverad

PoV aktiverad 30 29 42 31 30 33 34 41 40 43 44 35 39 37 36 38 Y Axis 0 X Axis 16383 255 0 RZ Axis 16383

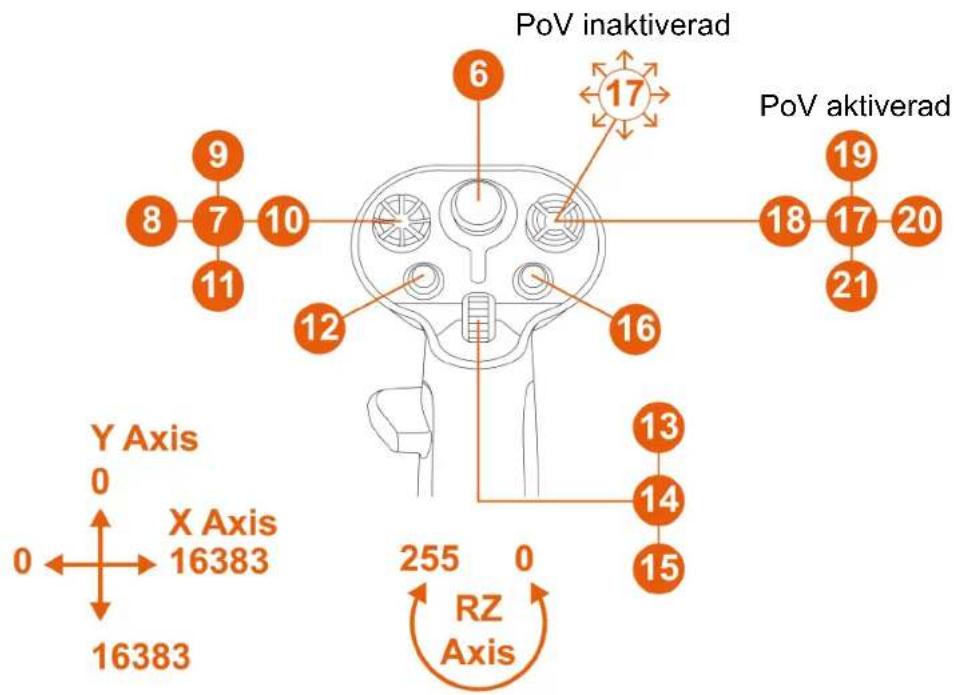

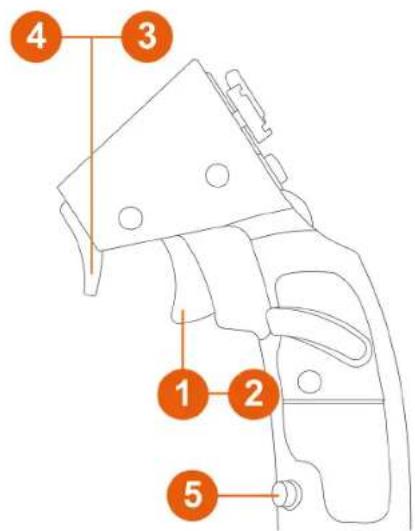

Högerhänt läge med AVA\*-basen

4 3 1 2 5

PoV inaktiverad PoV aktiverad 6 17 9 8 7 10 11 12 16 18 17 20 21 13 14 15 Y Axis 0 X Axis 16383 0 16383 255 0 RZ Axis

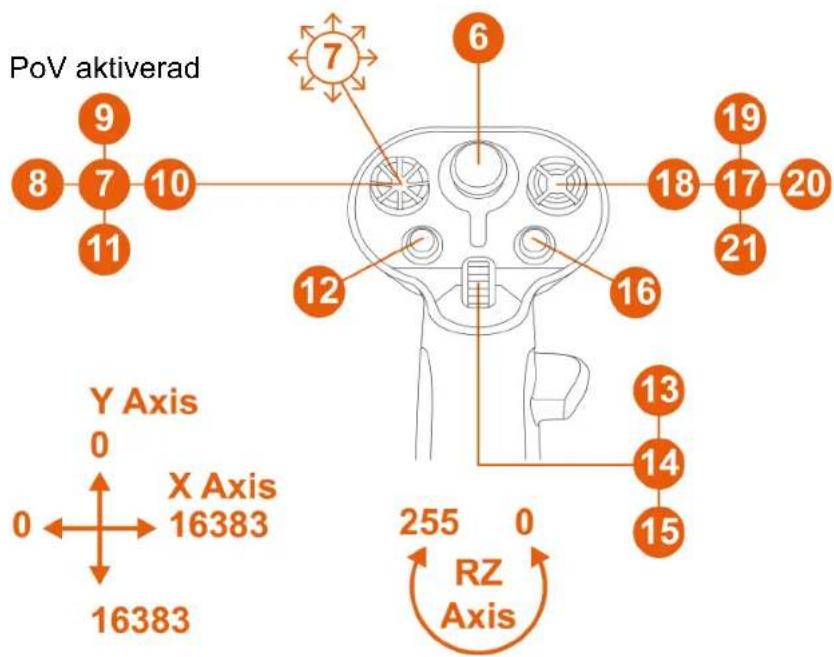

Vänsterhänt läge med AVA\*-basen

1 2 3 4 5

PoV inaktiverad

PoV aktiverad 8 7 10 9 11 7 6 12 16 18 17 20 19 21 13 14 15 Y Axis 0 X Axis 0 ← X Axis 16383 16383 255 0 RZ Axis

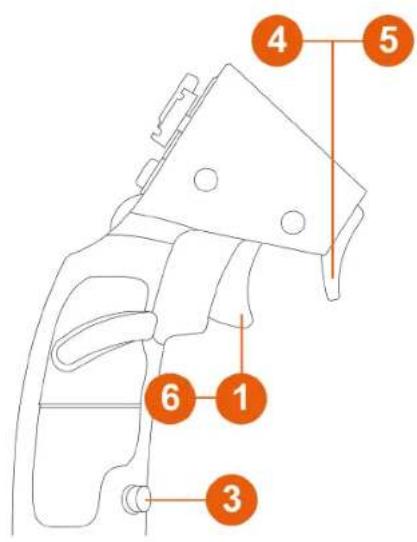

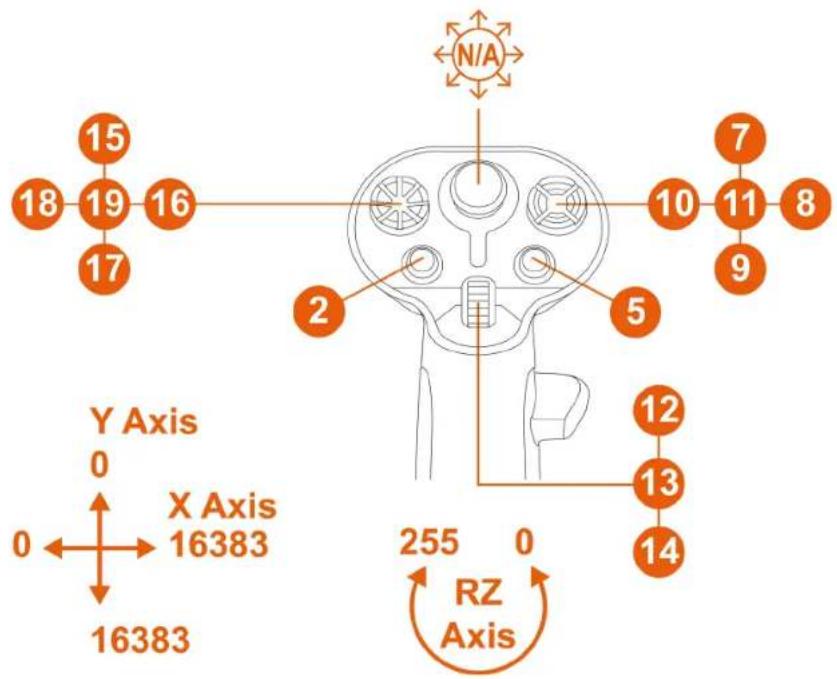

Med HOTAS Magnetic Base\*-basen utrustad med Warthog Converter\*

4 5 6 1 3

PoV inaktiverad

N/A 15 18 19 16 17 2 5 7 10 11 8 9 Y Axis 0 X Axis 16383 14 12 13 255 0 RZ Axis

I denna konfiguration känns flygspakshandtaget igen som ett VIPER HOTAS Add-On Grip.

Roderfunktionen genom att vrida på flygspakshandtaget fungerar inte.

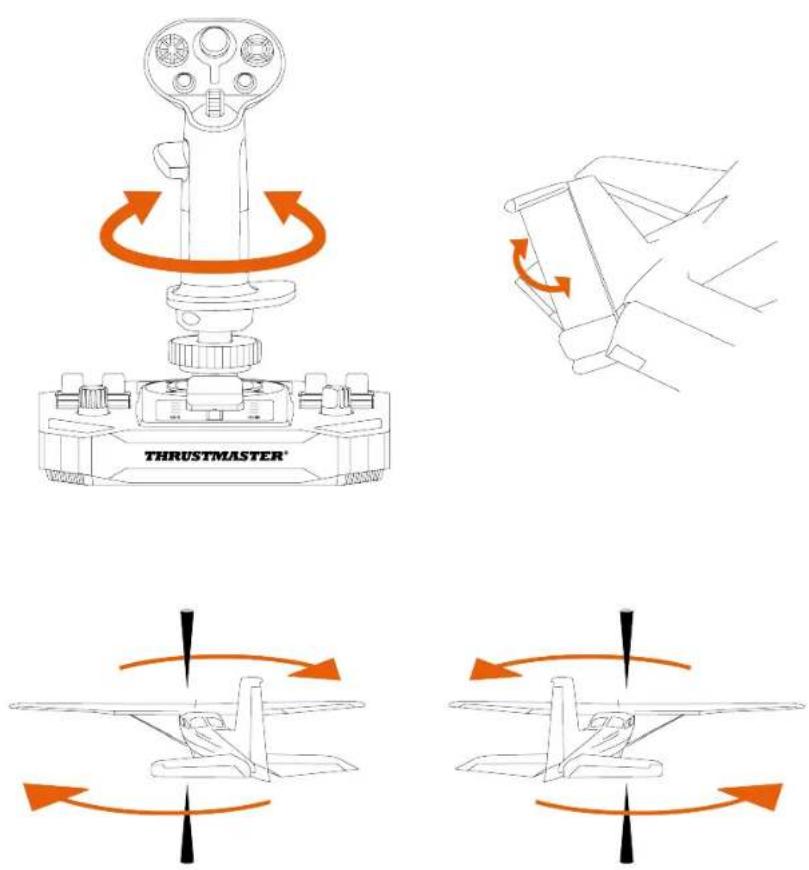

Roderfunktion

Sol-R 3 AVA Add-On Grip-flygspakshandtaget har en roderfunktion som kan användas genom att vrida flygspakshandtaget åt vänster eller höger.

I ett flygplan manipulerar piloten rodret för att vrida planet runt sin längdaxel (vilket gör att planet svänger åt vänster eller höger).

Denna funktion kan inaktiveras genom att låsa Z-axelns (giraxelns) rotation.

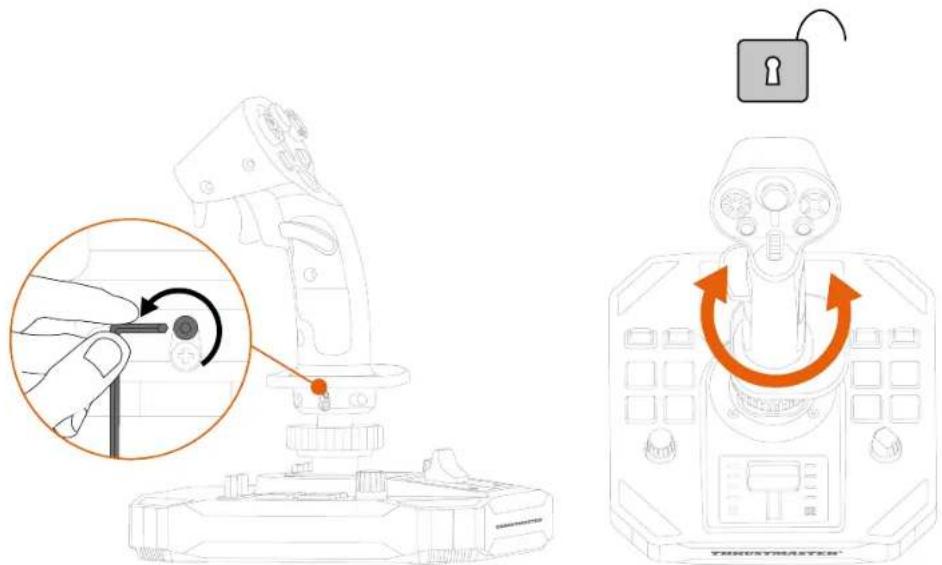

För att låsa roderfunktionen:

- Använd en insexnyckel på 2 mm (ingår ej) för att dra åt den hexagonala skruven under handledsstödet.

För att låsa upp roderfunktionen:

- Använd en insexnyckel på 2 mm (ingår ej) för att lossa den hexagonala skruven under handledsstödet.

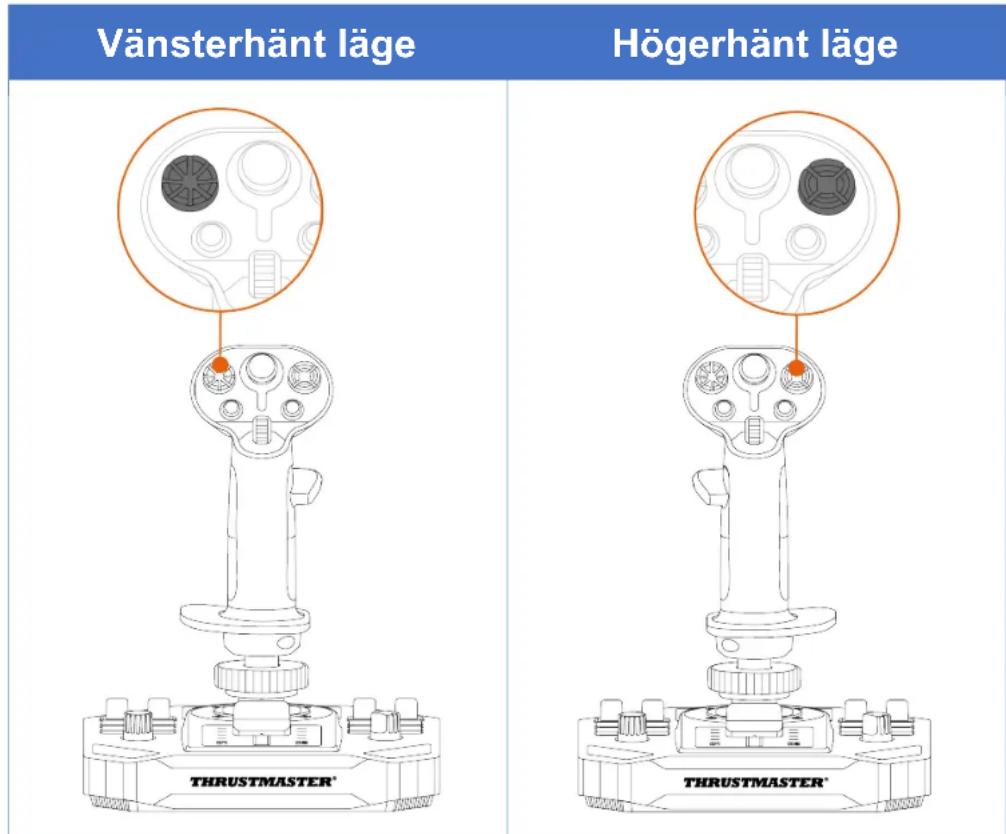

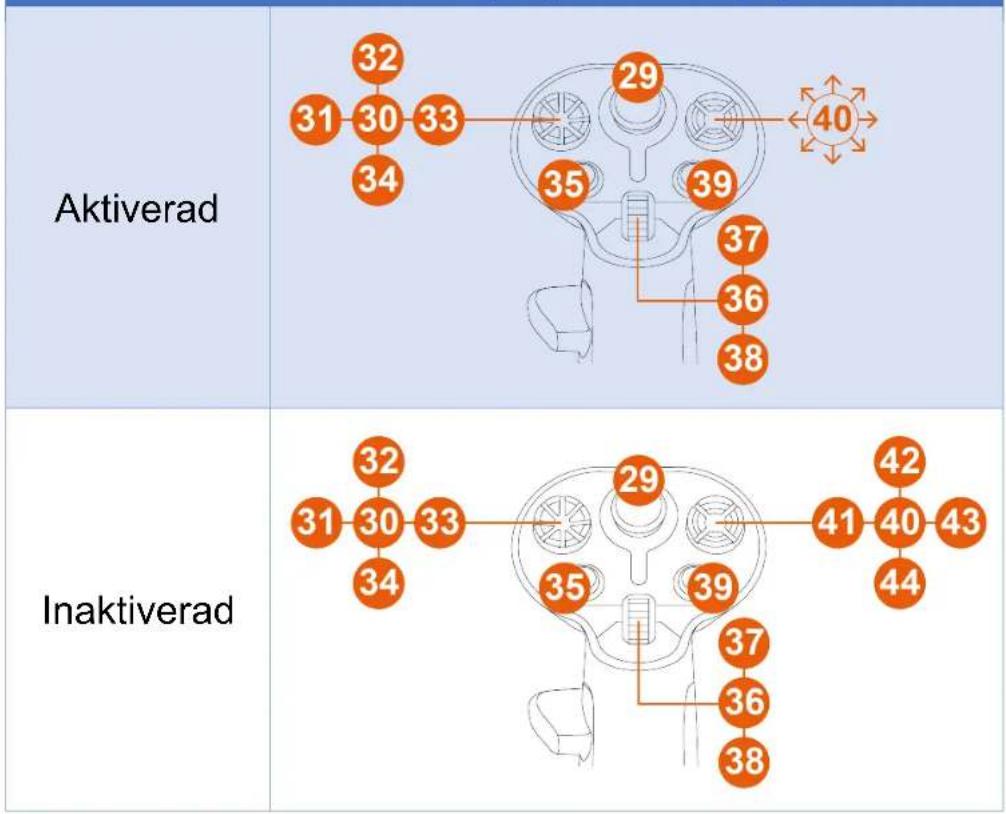

Sol-R 3 AVA Add-On Grip-flygspakshandtaget har en POV-hattknapp som gör att du kan se vad som händer runt omkring ditt rymdskepp (i spel som tillåter detta).

Från spelets konfigurationsmeny kan du programmera de olika vyerna (bakre vyn, vänster vy, höger vy, yttre vyer) på POV-hattknappens riktningar.

Du kan även använda POV-hattknappen till annat (som t.ex. att skjuta).

Vänsterhänt läge Högerhänt läge THRUSTMASTER® THRUSTMASTER®

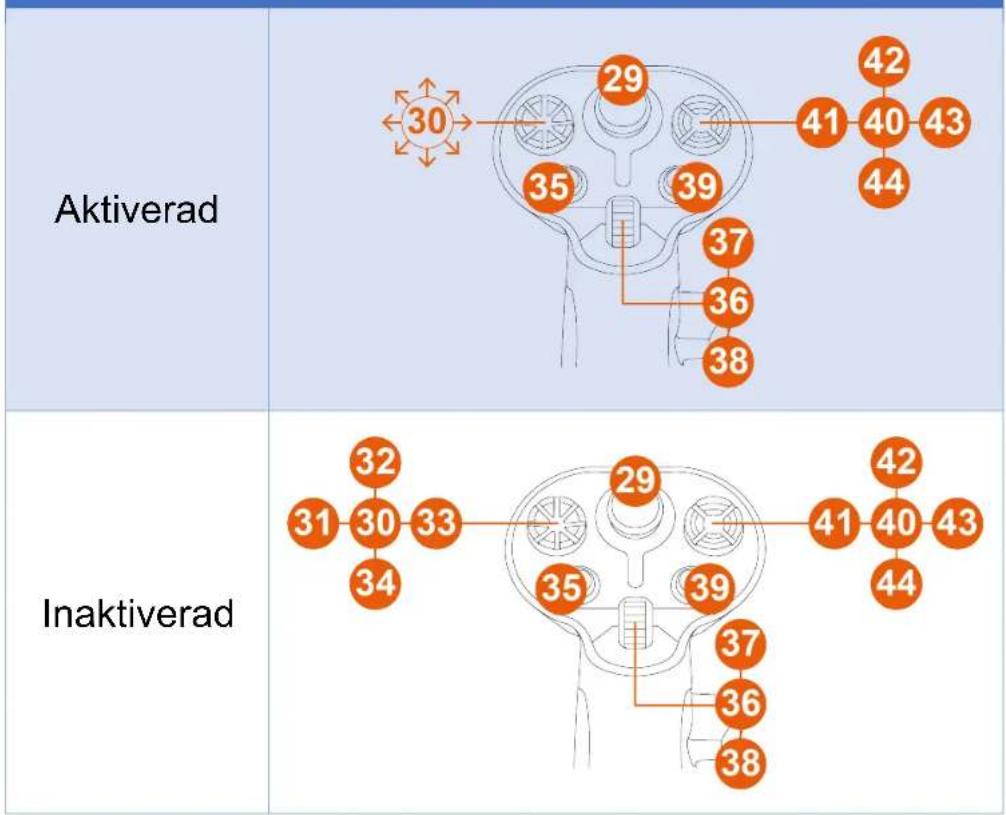

POV-funktionen kan inaktiveras. Men POV-hattknappen kan fortfarande användas.

För att inaktivera POV-funktionen:

• Gå till kontrollpanelen för Sol-R 3 AVA Add-On Grip-flygspakshandtaget.
• Klicka på Properties (Egenskaper) i dialogrutan Game Controllers (Spelkontroller).
• Gå till fliken Test Input (Testa inmatning) och bocka av (avmarkera) Point of View hat-switch (POV-hattknappen).

POV-funktion (högerhänt läge)

POV-funktion (vänsterhänt läge)

5. Konfigurera flygspakshandtaget

Höger- eller vänsterhänt läge

Sol-R 3 AVA Add-On Grip-flygspakshandtaget är ambidextriöst för att passa perfekt till alla spelare (vare sig de är höger- eller vänsterhänta).

Som standard är flygspakshandtaget konfigurerat i högerhänt läge.

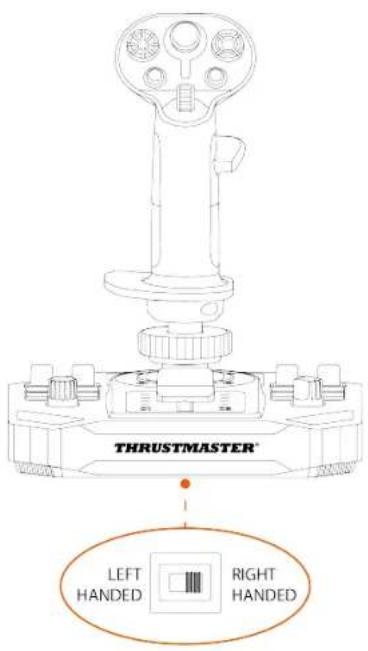

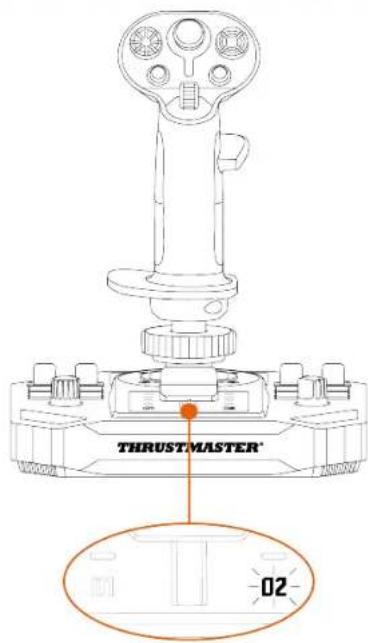

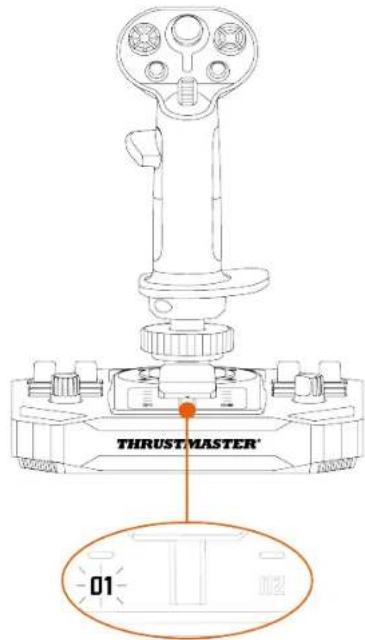

Exempel på konfiguration med en Sol-R\*-bas

Vänsterhänt läge

THRUST MASTER 02

Högerhänt läge

Utför proceduren för att byta från högerhänt till vänsterhänt läge (eller tvärtom) innan du ansluter joysticken till din PC.

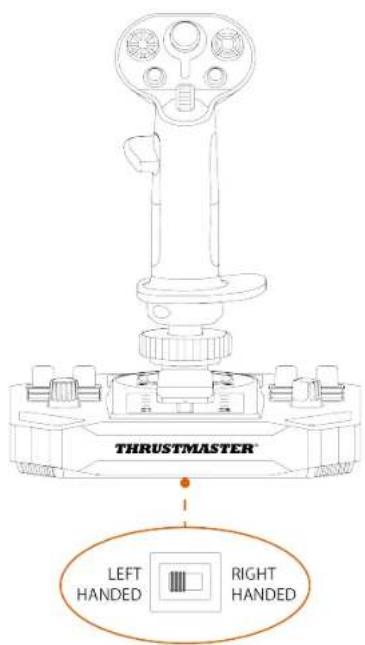

För att ställa in joysticken i vänsterhänt läge:

- Ställ in lägesväljaren på undersidan av joystickens bas till LEFT HANDED (vänsterhänt).

THRUSTMASTER® LEFT HANDED RIGHT HANDED

Joysticken känns igen under namnet Sol-R [L]

Flightstick.

För att ställa in joysticken i högerhänt läge:

- Ställ in lägesväljaren på undersidan av joystickens bas till RIGHT HANDED (högerhänt).

THRUSTMASTER® LEFT HANDED RIGHT HANDED

Joysticken känns igen under namnet Sol-R [R] Flightstick.

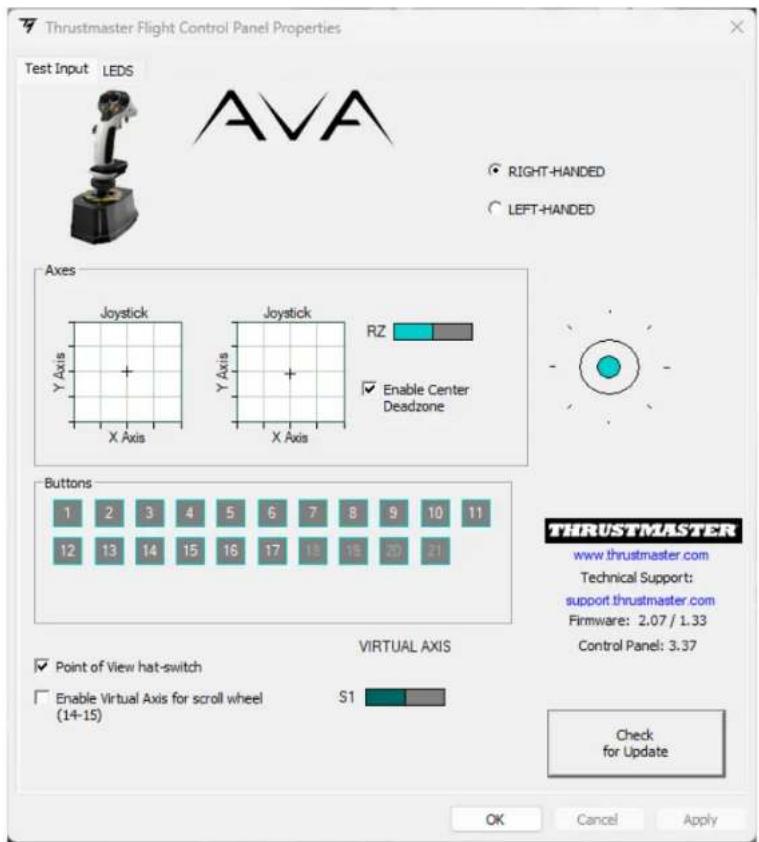

Exempel på konfiguration med en AVA-bas\* eller HOTAS Magnetic Base\*-bas

När Sol-R 3 AVA Add-On Grip-flygspakshandtaget är installerat på en AVA*-bas eller en HOTAS Magnetic Base*-bas:

1. Gå till kontrollpanelen.
2. Klicka på Properties (Egenskaper) i dialogrutan Game Controllers (Spelkontroller).
3. Gå till fliken Test Input (Testa inmatning) och välj RIGHT-HANDED (högerhänt) eller LEFT-HANDED (vänsterhänt).

Ändra från högerhänt läge till vänsterhänt läge

1. Skruva loss det högerhänta tumstödet.

1. Ta bort båda delarna av det högerhänta tumstödet.

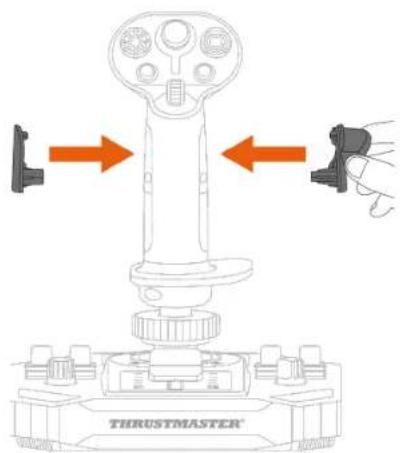

1. Placera båda delarna av det vänsterhänta tumstödet på flygspakshandtaget.

1. Skruva i det vänsterhänta tumstödet.

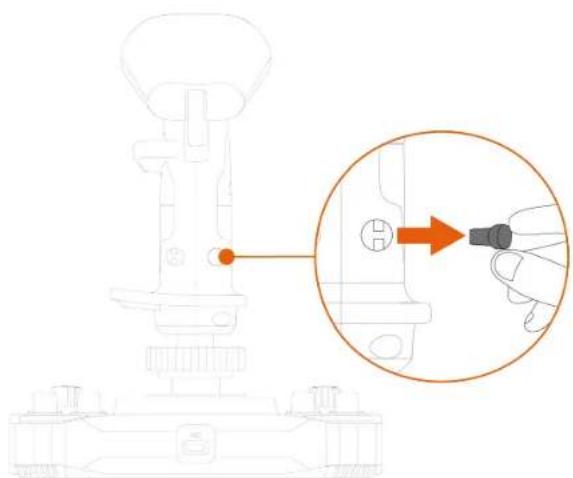

1. Ta bort den löstagbara knappen på baksidan av flygspakshandtaget.

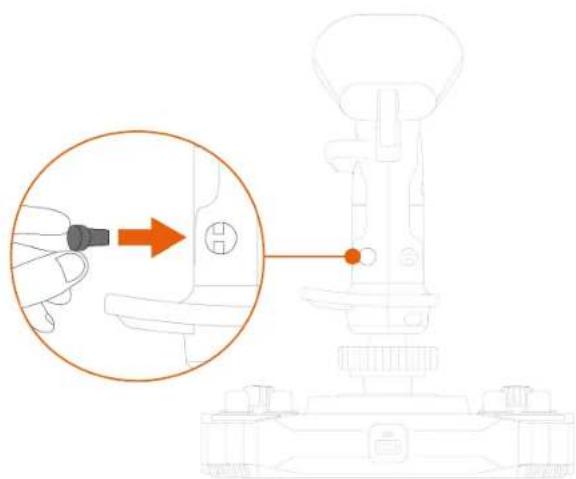

1. Sätt i den löstagbara knappen under tumstödet.

1. Skruva loss de två skruvarna som håller handledsstödet på plats.

1. Ta bort de två delarna av handledsstödet och byt sedan plats på dem genom att sätta den ena delen där den andra satt.

1. Skruva i de två skruvarna som håller handledsstödet på plats.

Ändra från vänsterhänt läge till högerhänt läge

1. Skruva loss det vänsterhänta tumstödet.

1. Ta bort båda delarna av det vänsterhänta tumstödet.

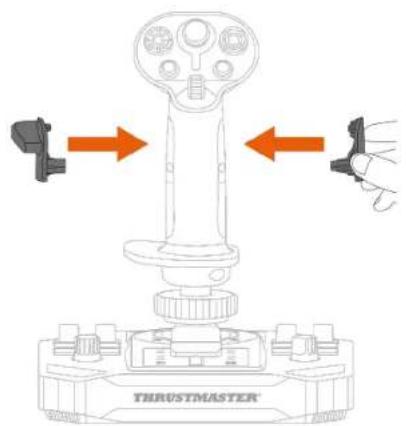

1. Placera båda delarna av det högerhänta tumstödet på flygspakshandtaget.

1. Skruva i det högerhänta tumstödet.

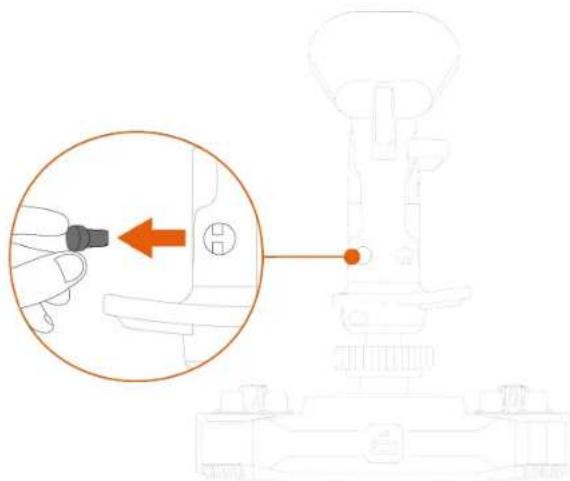

1. Ta bort den löstagbara knappen på baksidan av flygspakshandtaget.

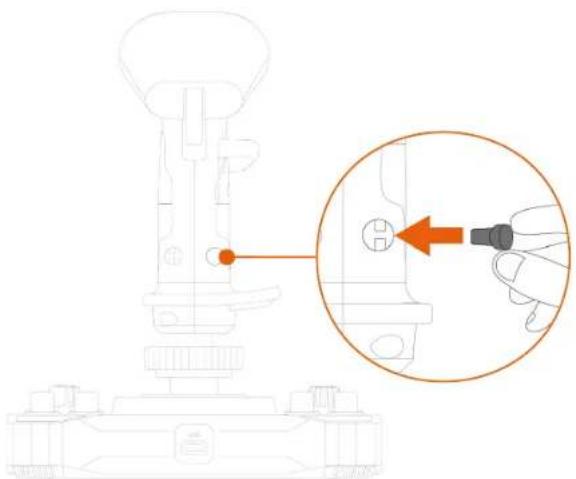

1. Sätt i den löstagbara knappen under tumstödet.

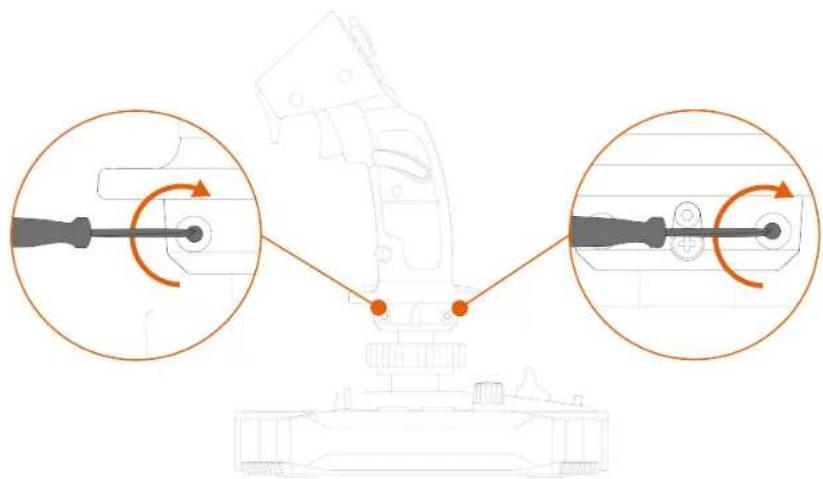

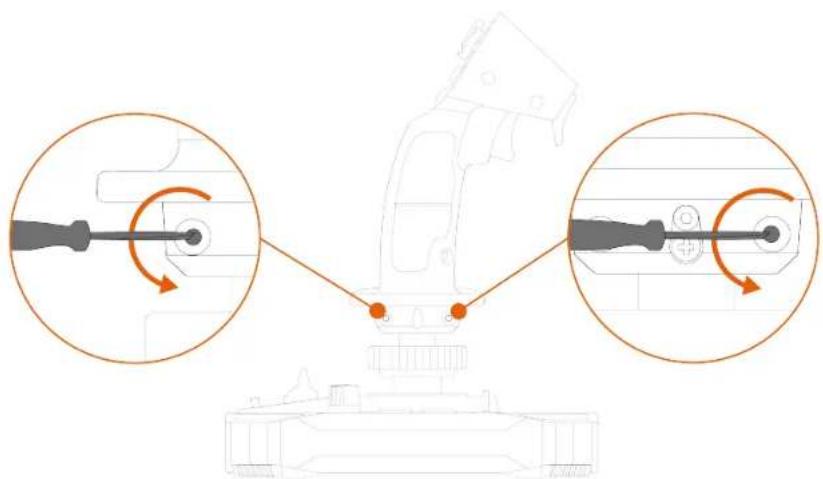

1. Skruva loss de två skruvarna som håller handledsstödet på plats.

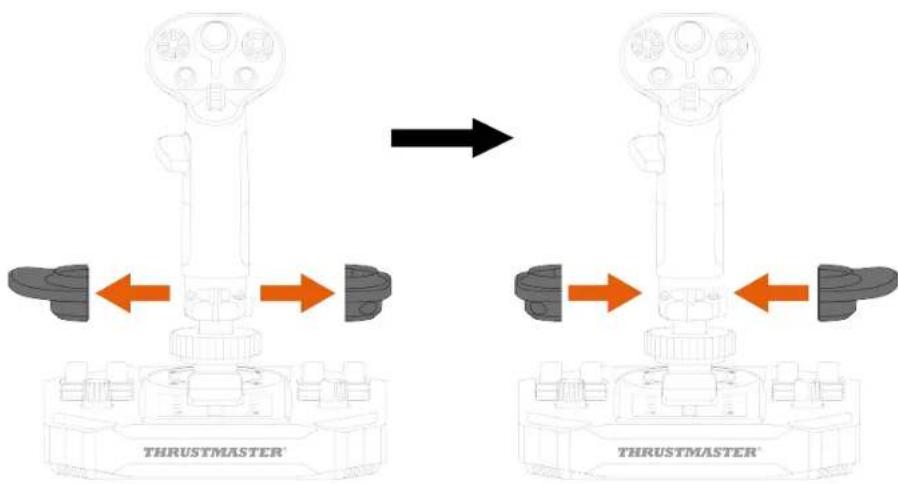

1. Ta bort de två delarna av handledsstödet och byt sedan plats på dem genom att sätta den ena delen där den andra satt.

1. Skruva i de två skruvarna som håller handledsstödet på plats.

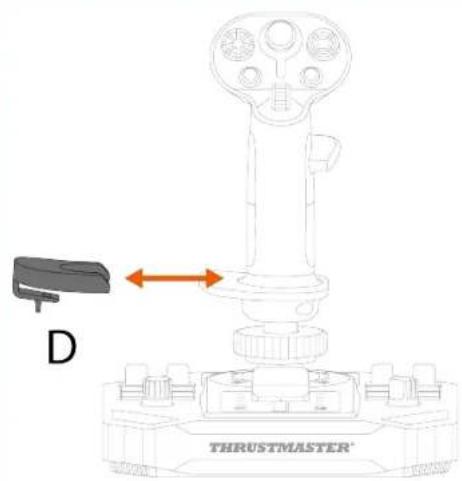

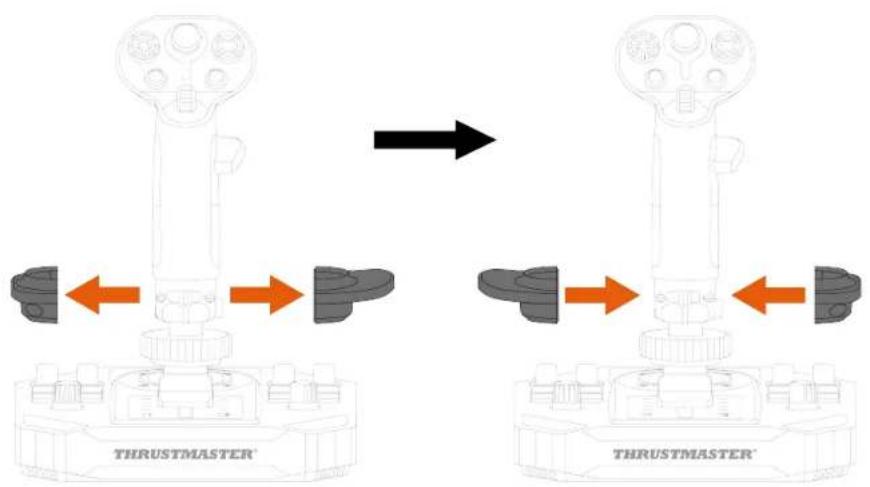

Sol-R 3 AVA Add-On Grip-flygspakshandtaget har en höjdadapter som höjer din hand för bättre komfort när du håller flygspakshandtaget.

Utan adaptern

Installera höjdadaptern genom att klämma fast den på handledsstödet.

Vänsterhänt läge

Se till att endast använda godkända tillbehör. Om du använder ej godkända tillbehör kan produkten skadas och garantin upphävas.

Basar

Sol-R 3 AVA Add-On Grip-flygspakshandtaget är kompatibelt med AVA*-basen, Sol-R 5 Base*-basen och HOTAS Magnetic Base*-basen.

För att installera Sol-R 3 AVA Add-On Grip-flygspakshandtaget på en HOTAS Magnetic Base*-bas behöver Warthog Converter* användas.

Kammar

Sol-R 3 AVA Add-On Grip-flygspakshandtaget kommer med två STAR-kammar som de som äger en AVA*-bas kan använda i rymdsimulatorer.

Kammarna justerar hur kraften som tillämpas på flygspakshandtaget omvandlas till rörelse, vilket förändrar både känslan i flygspakshandtagets färdriktning och hur det beter sig.

Proceduren för att installera kammar på en AVA*-bas finns här:

7. T.A.R.G.E.T – ett avancerat programmeringsprogram

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) är ett innovativt och högklassigt programpaket som gör det möjligt att förbättra de flesta av Thrustmasters flygkontroller och dela profiler med Thrustmasters community.

Installation

1. Gå till:

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. Ladda ner och installera det avancerade programmeringsprogrammet T.A.R.G.E.T under Software (Programvara).

Huvudfunktioner

• Olika möjliga konfigurationer för axlarna.
• Flera olika programmeringsnivåer: Basic, Advanced och Script.
• Använder sig av dra och släpp-principen.
• Möjlighet att kombinera Sol-R 3 AVA Add-On Grip-flygspakshandtaget med andra flygsimulatorortillbehör från Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, TCA-serien*, VIPER-serien*, AVA-serien*, Sol-R-serien* – alla dessa är även kompatibla med T.A.R.G.E.T), så att de kan kännas igen som en enda USB-enhet.
• Tillgång till avancerade profiler som skapats av Thrustmasters community.

8. Vanliga frågor och teknisk support

Har du frågor om Sol-R 3 AVA Add-On Grip-flygspakshandtaget eller upplever du tekniska problem?

Besök då Thrustmasters tekniska supportsida:

https://support.thrustmaster.com/product/sol-r-3-ava-add-on-grip

1. Min joystick fungerar inte som den ska eller verkar vara felkalibrerad

• Stäng av PC:n, frånkoppla joysticken och anslut den igen, starta om PC:n och starta spelet igen.
• För att undvika kalibreringsproblem när du ansluter joysticken ska flygspakshandtaget vara centrerat och inte röras.

2. Jag kan inte konfigurera min joystick

- Öppna spelmenyn och välj Options > Controller > Gamepad eller Joystick. Välj sedan den mest lämpliga konfigurationen eller konfigurera om joystickens alternativ helt och hålet.

- Se spelets bruksanvisning eller onlinehjälp för mer information.

3. Min joystick är för känslig eller inte tillräckligt känslig

• Joysticken kalibrerar sig automatiskt efter att du har gjort några rörelser på de olika axlarna.
• Öppna spelmenyn och välj Options > Controller > Gamepad eller Joystick. Justera sedan joystickens känslighet och dödzoner om dessa alternativ finns.

4. Min joystick fungerar inte

För att joysticken ska fungera korrekt i spel behöver du uppdatera basens firmware.

• Om du använder en Sol-R 5 Base-bas går du till https://support.thrustmaster.com/product/sol-r-5-base
• Om du använder en AVA-bas går du till https://support.thrustmaster.com/product/ava
• Om du använder en HOTAS Magnetic Base-bas går du till

Välj Drivers (Drivrutiner) och följ instruktionerna, inklusive de för nedladdning och installation.
