MANUAL DE UTILIZADOR Sol-R 3 AVA Grip Add-On THRUSTMASTER

Leia atentamente as instruções fornecidas neste manual antes de instalar o produto, antes de qualquer utilização do produto e antes de realizar qualquer manutenção. Siga as instruções de segurança. O incumprimento destas instruções pode resultar em acidentes e/ou danos materiais. Guarde este manual para poder consultar as instruções no futuro.

ÍNDICE

1. CONTEÚDO DA EMBALAGEM......6
2. CARACTERÍSTICAS TÉCNICAS .....7
3. INFORMAÇÕES RELATIVAS À UTILIZAÇÃO DO MANÍPULO DE JOYSTICK......9
4. MONTAGEM....11

Mapeamento 13

Função de leme de direção ....19

Hat switch de ponto de vista multidirecional....21

1. CONFIGURAR O MANÍPULO DE JOYSTICK....24

Modo Destro ou Esquerdino ....24

Exemplo de configuração com uma base Sol-R*......25

Exemplo de configuração com uma base AVA* ou base HOTAS Magnetic Base*.....28

Mudar do modo Destro para o modo

Esquerdino....29

Mudar do modo Esquerdino para o modo

Destro 33

1. SOFTWARE DE PROGRAMAÇÃO

AVANÇADA T.A.R.G.E.T....41

Instalação....41

Características principais....42

1. PERGUNTAS FREQUENTES E SUPORTE

TÉCNICO....43

SOL-R3

A V A

ADD-ON GRIP

Desfrute de uma experiência estelar com o manípulo de joystick Sol-R 3 AVA Add-On Grip: irá acompanhá-lo(a) diretamente até ao coração das suas batalhas e explorações espaciais.

Este manual irá ajudá-lo(a) a instalar e utilizar o seu Sol-R 3 AVA Add-On Grip nas melhores condições possíveis. Antes de descolar, leia atentamente as instruções e avisos: eles irão ajudá-lo(a) a desfrutar ao máximo do seu produto.

Atualizar o firmware

De modo a que o manípulo de joystick Sol-R 3 AVA Add-On Grip funcione corretamente com videojogos, necessita de atualizar o firmware da base.

• Se está a utilizar uma base Sol-R 5 Base, visite: https://support.thrustmaster.com/product/sol-r-5-base.
• Se está a utilizar uma base AVA, visite: https://support.thrustmaster.com/product/ava.
• Se está a utilizar uma base HOTAS Magnetic Base, visite: https://support.thrustmaster.com/product/hotas-magnetic-base.

Selecione Drivers (Controladores) e siga as instruções, incluindo o procedimento de transferência e instalação.

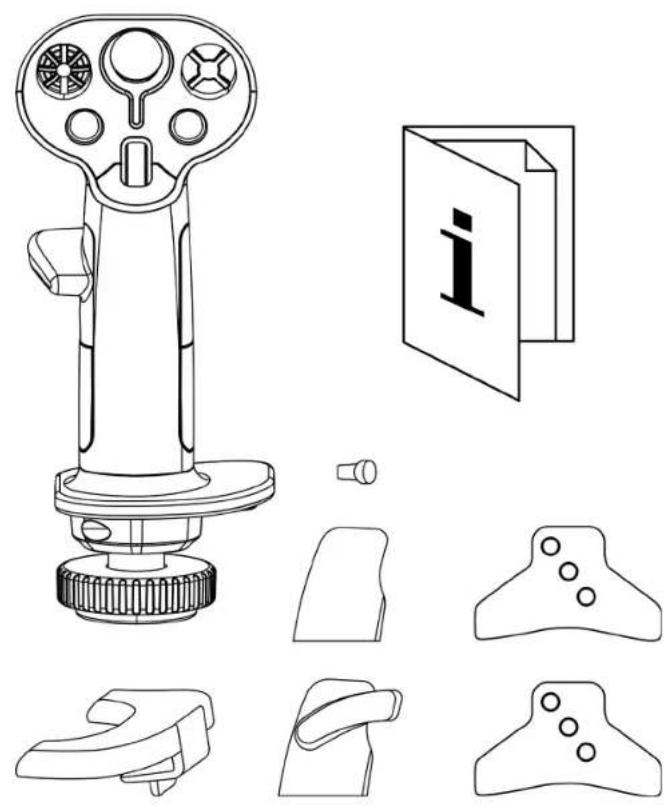

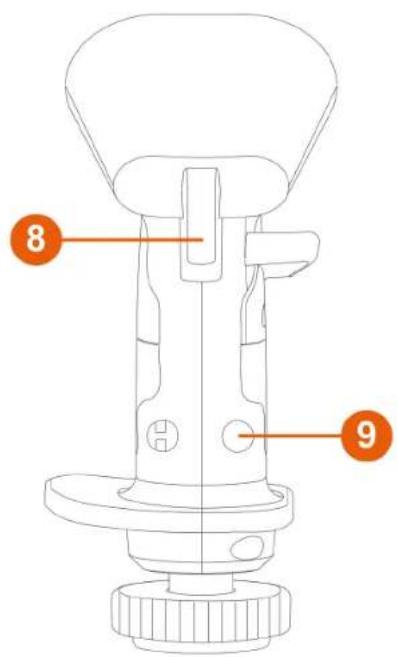

1. Conteúdo da embalagem

1 Minialavanca analógica
2 Hat switches de ponto de vista de 8 direções
3 Botões de ações
4 Roda de deslocamento
5 Descansos dos polegares (utilizadores destros e esquerdinos)
6 Descanso do pulso ambidestro
7 Função de leme de direção através da rotação do manípulo do joystick (bloqueável)

8 9

11

9

10

8 Gatilhos (incluindo um gatilho de duas posições)
9 Botões amovíveis
10 Adaptador de altura amovível (utilizadores destros e esquerdinos)
11 Excêntricos STAR (apenas para base AVA*)

3. Informações relativas à utilização do manípulo de joystick

Documentação

Antes de utilizar este produto, leia atentamente esta documentação e conserve-a para consulta futura.

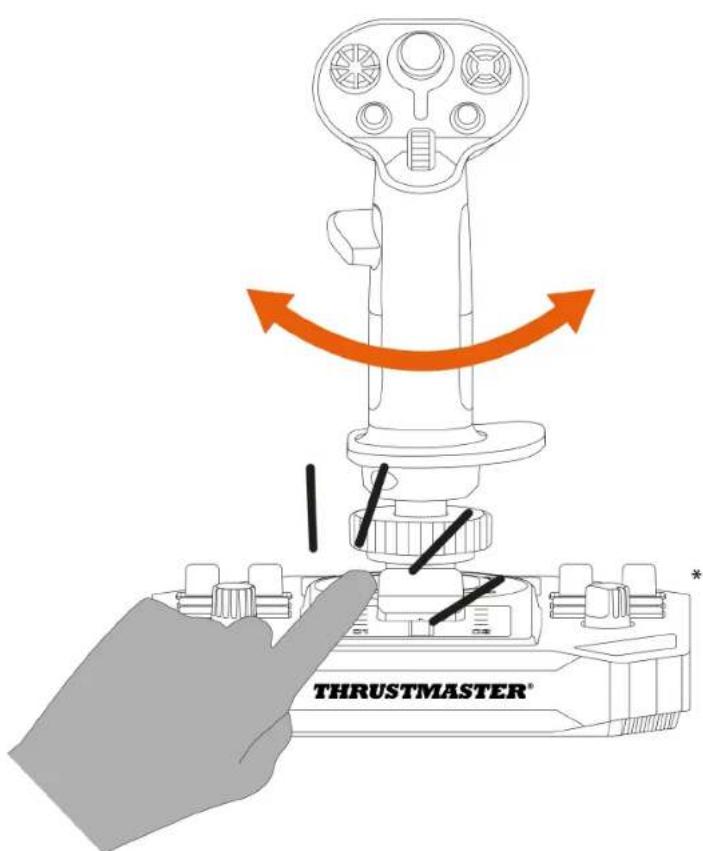

Perigo de entalamento

Ao utilizar o manípulo de joystick Sol-R 3 AVA Add-On Grip montado numa base*, não coloque os dedos no espaço entre a base e o eixo do manípulo de joystick.

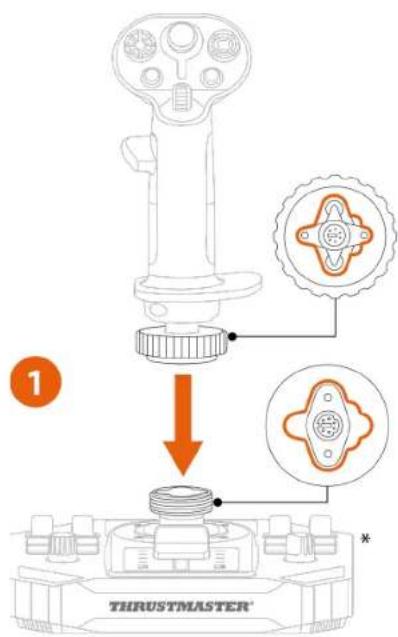

1. Coloque o manípulo de joystick numa base compatível*. Certifique-se de que o manípulo de joystick está posicionado corretamente, como se mostra no esquema abaixo.

2. Aperte o anel de fixação.

Se sentir resistência, não force. Certifique-se de que os conectores da base e o manípulo de joystick estão devidamente alinhados. O incumprimento desta instrução poderá causar danos nos produtos.

Mapeamento

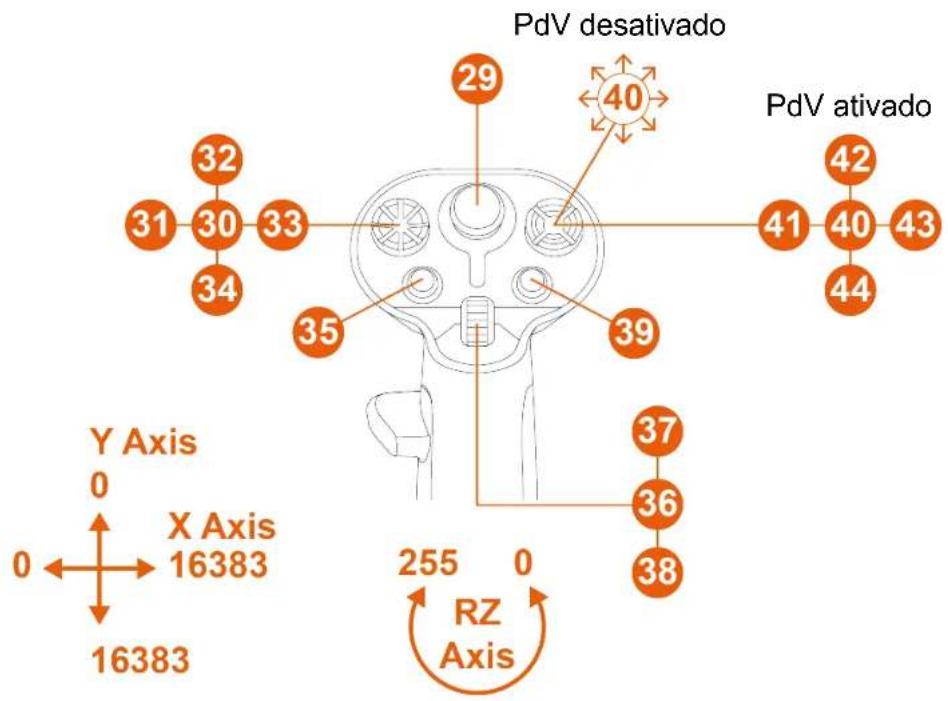

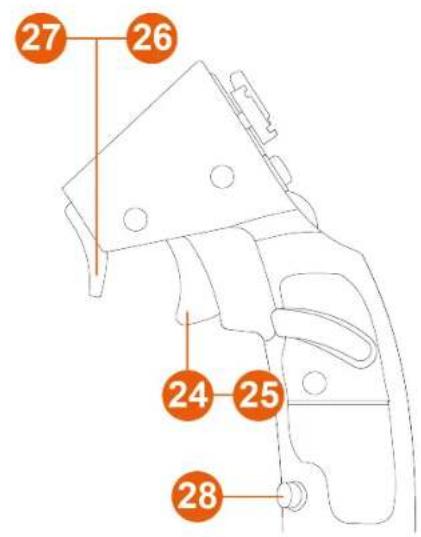

Modo Destro com base Sol-R\*

27 26 24 25 28

PdV desativado 29 40 32 31 30 33 34 35 39 41 40 43 42 44 PdV ativado 37 36 38 Y Axis 0 X Axis 16383 16383 255 0 RZ Axis

* Vendida à parte

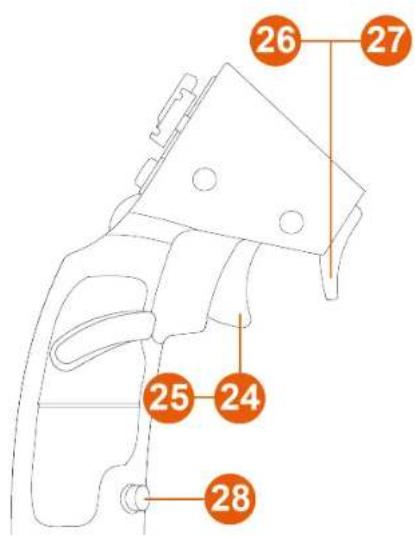

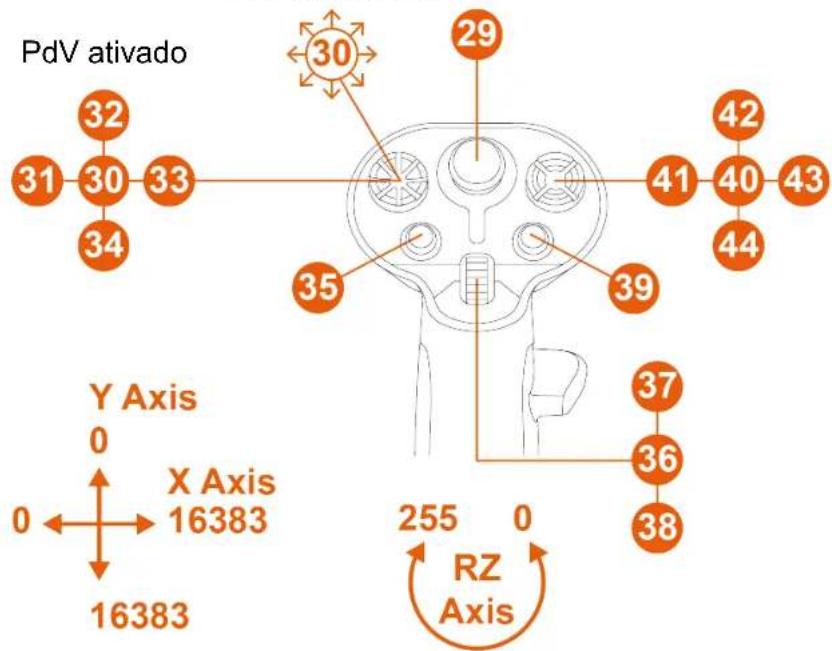

Modo Esquerdino com base Sol-R\*

26 27 25 24 28

PdV desativado

PdV ativado 30 29 42 31 30 33 34 41 40 43 44 35 39 37 36 38 Y Axis 0 X Axis 16383 255 0 RZ Axis 16383

* Vendida à parte

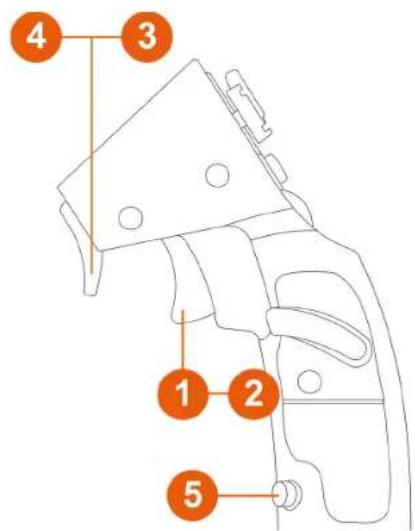

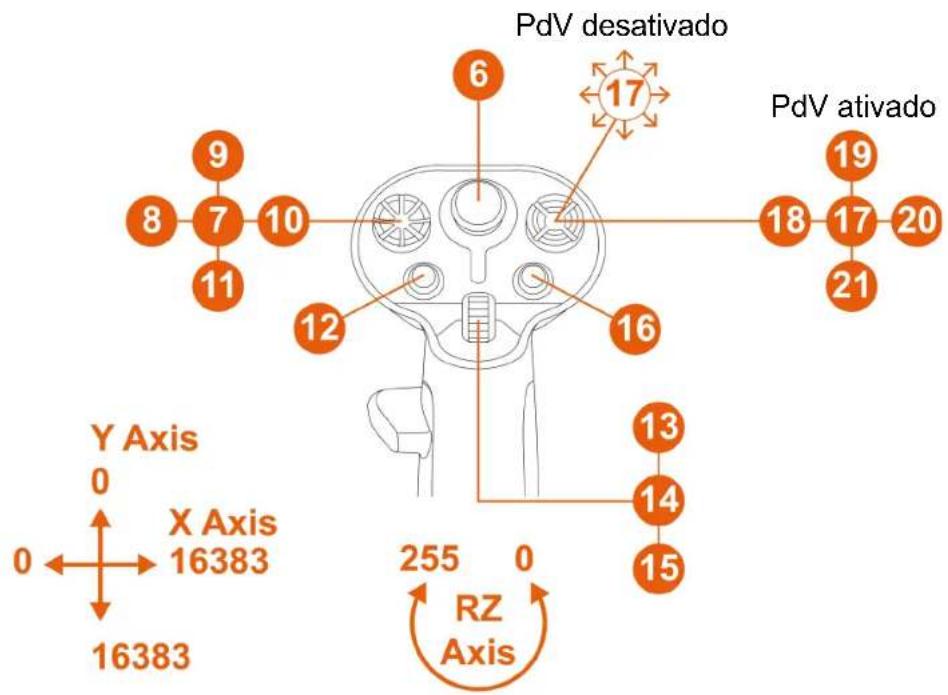

Modo Destro com base AVA\*

4 3 1 2 5

PdV desativado 17 6 9 8 7 10 11 12 16 18 17 20 19 PdV ativado Y Axis 0 X Axis 16383 15 13 14 255 0 RZ Axis

* Vendida à parte

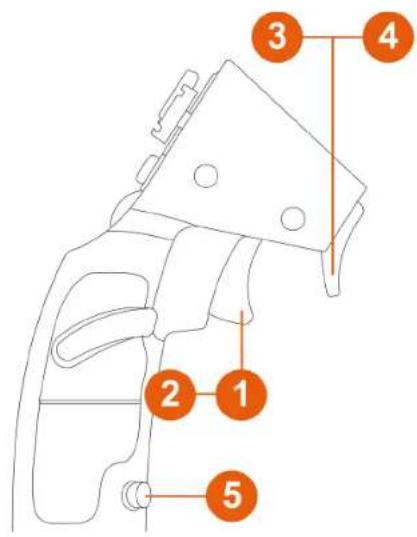

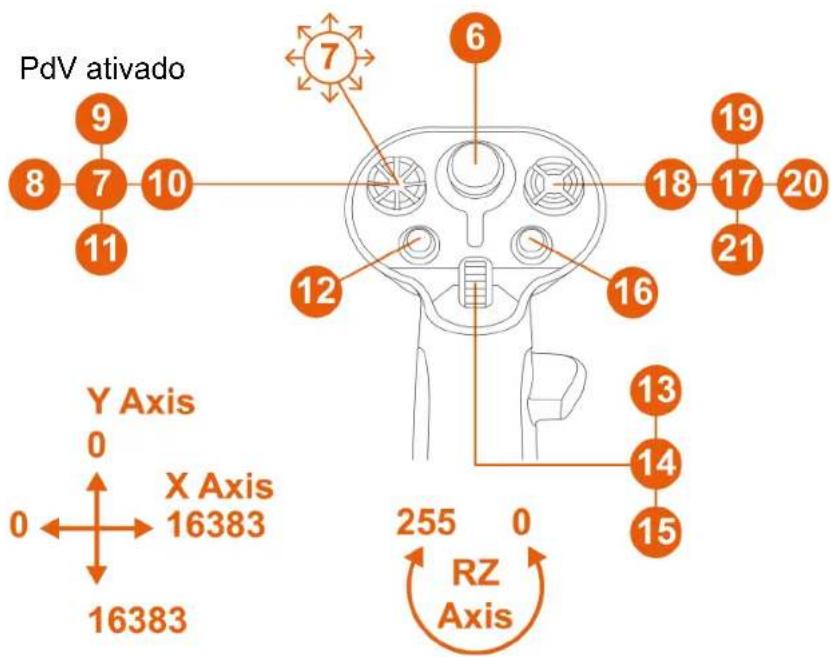

Modo Esquerdino com base AVA\*

3 4 2 1 5

PdV desativado

PdV ativado 9 8 7 10 11 7 6 12 16 18 17 20 19 21 13 14 15 Y Axis 0 X Axis 0 ← X Axis 16383 16383 255 0 RZ Axis

* Vendida à parte

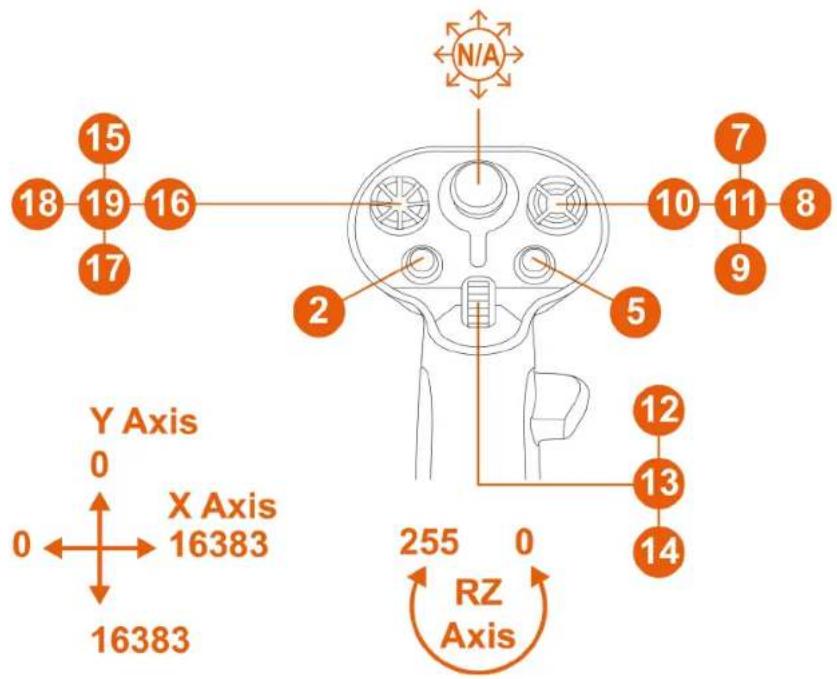

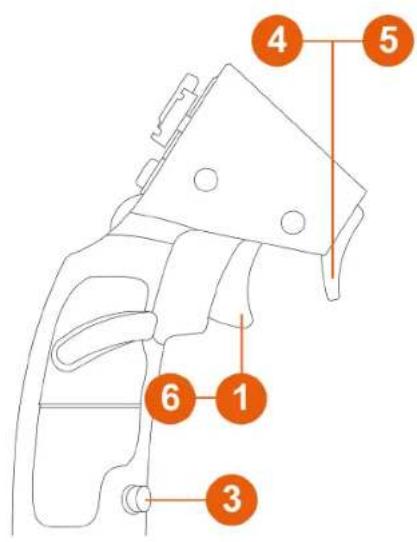

Com a base HOTAS Magnetic Base\* equipada com o Warthog Converter\*

4 5 6 1 3

PdV desativado

N/A 15 18 19 16 17 2 5 7 10 11 8 9 Y Axis 0 X Axis 16383 14 12 13 255 0 RZ Axis

* Vendido à parte

Nesta configuração, o manípulo de joystick é reconhecido como um VIPER HOTAS Add-On Grip.

A função de leme de direção através da rotação do manípulo de joystick não está funcional.

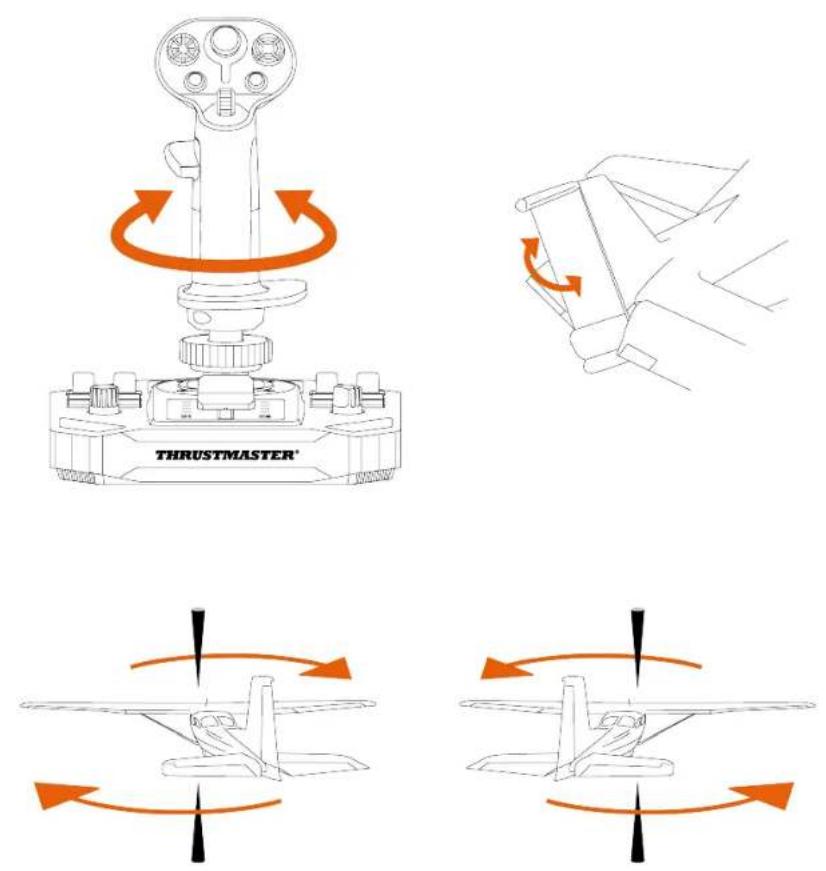

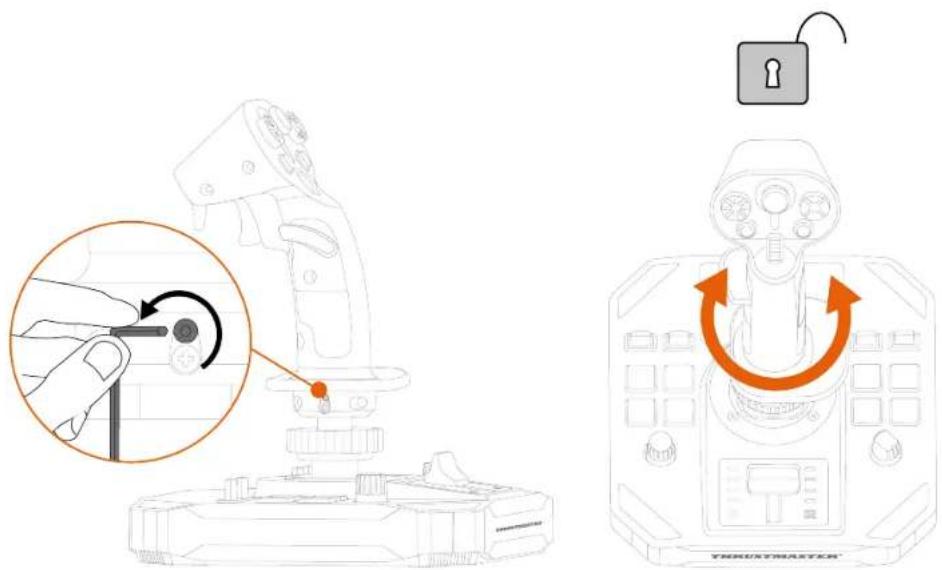

Função de leme de direção

O manípulo de joystick Sol-R 3 AVA Add-On Grip inclui uma função de leme de direção, à qual pode aceder rodando o manípulo de joystick para a esquerda ou direita.

Num avião, o piloto manipula o leme de direção para fazer girar o avião em torno do seu eixo vertical (fazendo o avião virar para a esquerda ou para a direita).

Esta função pode ser desativada bloqueando a rotação do eixo Z (eixo vertical).

Para bloquear a função de leme de direção:

- Com uma chave sextavada de 2 mm (não incluída), aperte o parafuso hexagonal situado por baixo do descanso do pulso.

Para desbloquear a função de leme de direção:

- Com uma chave sextavada de 2 mm (não incluída), desaperte o parafuso hexagonal situado por baixo do descanso do pulso.

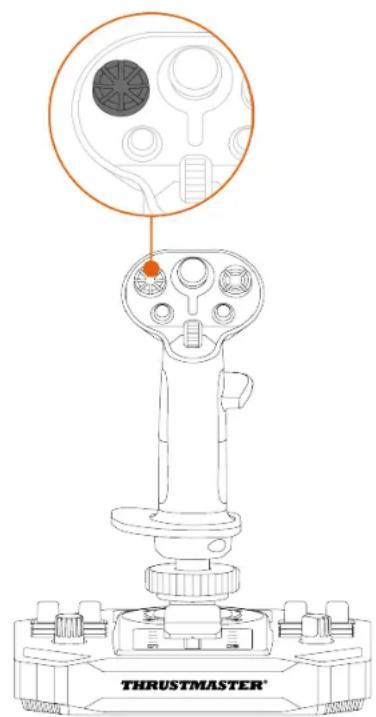

O manípulo de joystick Sol-R 3 AVA Add-On Grip possui um hat switch de ponto de vista multidirecional que lhe permite monitorizar o que se passa à volta da sua nave espacial (nos jogos que permitem fazê-lo).

No menu de configuração do jogo, pode programar as diferentes vistas (vista traseira, vista da esquerda, vista da direita, vistas externas) nas direções do hat switch de ponto de vista multidirecional.

Também pode reservar o hat switch de ponto de vista multidirecional para outras utilizações (tiro, etc.).

Modo Esquerdino

A função de ponto de vista pode ser desativada. No entanto, o hat switch multidirecional pode ser utilizado na mesma.

Para desativar a função de ponto de vista:

1. Aceda ao painel de controlo do manípulo de joystick Sol-R 3 AVA Add-On Grip.
2. Na caixa de diálogo Game Controllers (Controladores de jogos), clique em Properties (Propriedades).
3. No separador Test Input (Testar entrada), desmarque (ou seja, desselecione) Point of View hat-switch (Hat switch de ponto de vista).

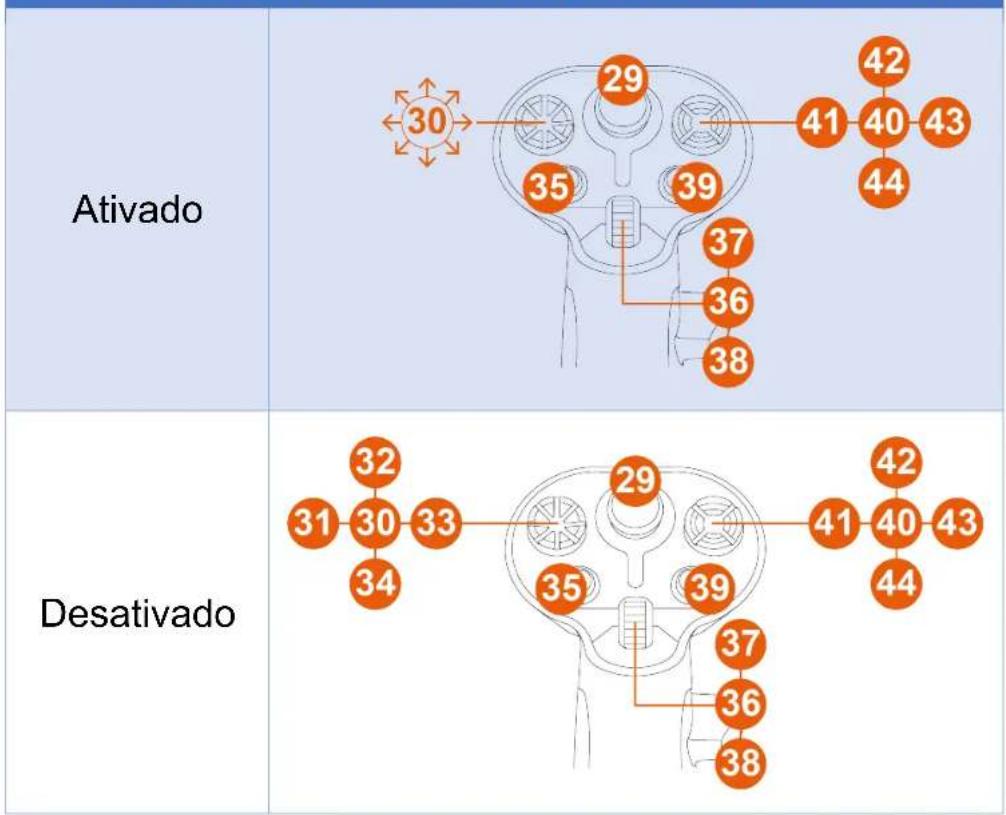

Função de ponto de vista (modo Destro)

Ativado
Desativado

Função de ponto de vista (modo Esquerdino)

5. Configurar o manípulo de joystick

Modo Destro ou Esquerdino

O manípulo de joystick Sol-R 3 AVA Add-On Grip é ambidestro, a fim de se adaptar na perfeição a todos os jogadores (tanto destros como esquerdinos).

Por predefinição, o manípulo de joystick está configurado no modo Destro.

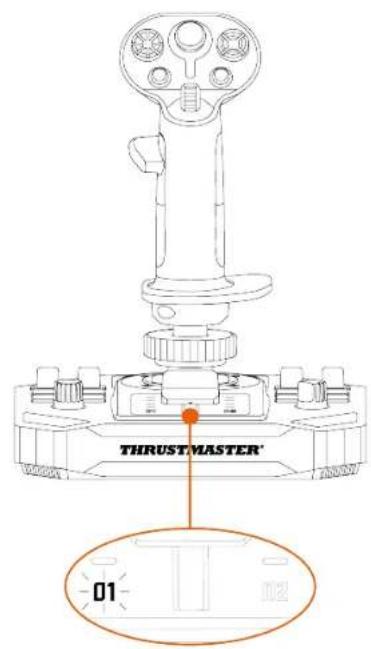

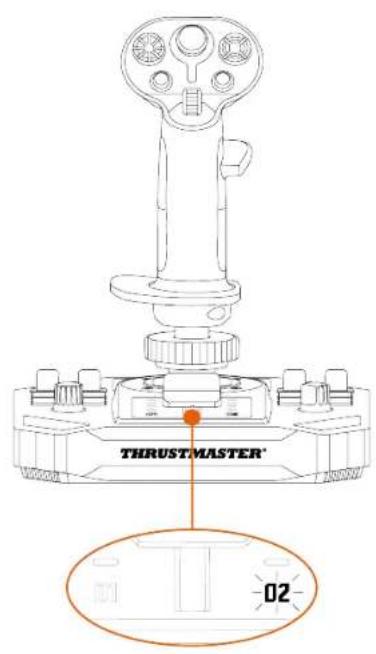

Exemplo de configuração com uma base Sol-R\*

Modo Esquerdino

THRUST MASTER 02

Modo Destro

Execute o procedimento para mudar do modo Destro para o modo Esquerdino (ou vice-versa) antes de ligar o joystick ao PC.

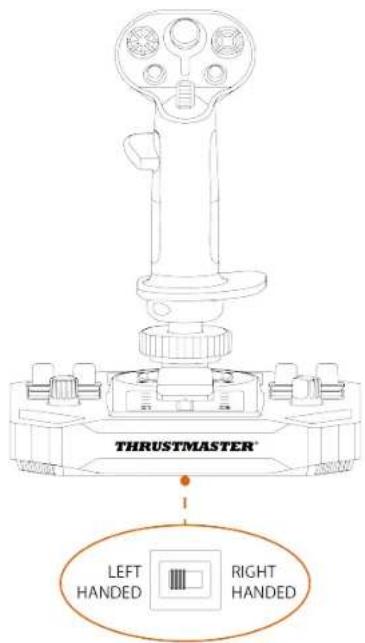

Para configurar o joystick para o modo Esquerdino:

- Ajuste o seletor situado na parte inferior da base do joystick para LEFT HANDED (Modo Esquerdino).

THRUSTMASTER® LEFT HANDED RIGHT HANDED

O joystick é reconhecido com o nome Sol-R [L] Flightstick.

Para configurar o joystick para o modo Destro:

- Ajuste o seletor situado na parte inferior da base do joystick para RIGHT HANDED (Modo Destro).

O joystick é reconhecido com o nome Sol-R [R]

Flightstick.

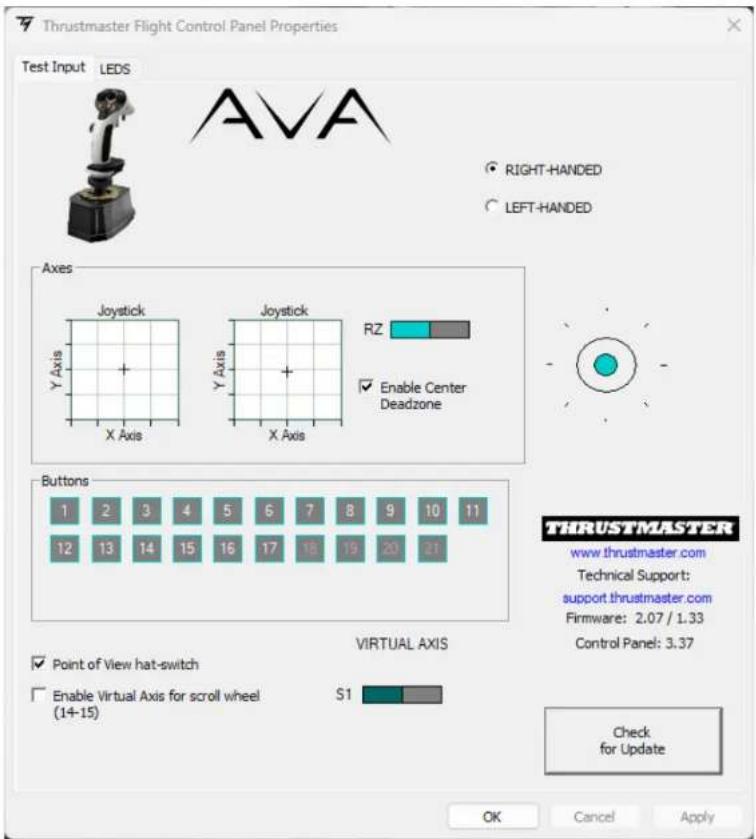

Exemplo de configuração com uma base AVA\* ou base HOTAS Magnetic Base\*

Quando o manípulo de joystick Sol-R 3 AVA Add-On Grip está instalado numa base AVA* ou base HOTAS Magnetic Base*:

1. Aceda ao painel de controlo.
2. Na caixa de diálogo Game Controllers (Controladores de jogos), clique em Properties (Propriedades).
3. No separador Test Input (Testar entrada), selecione RIGHT-HANDED (Modo Destro) ou LEFT-HANDED (Modo Esquerdino).

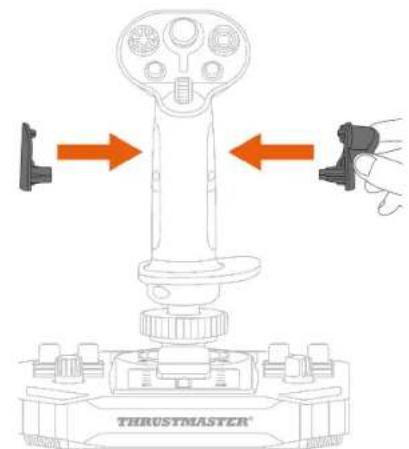

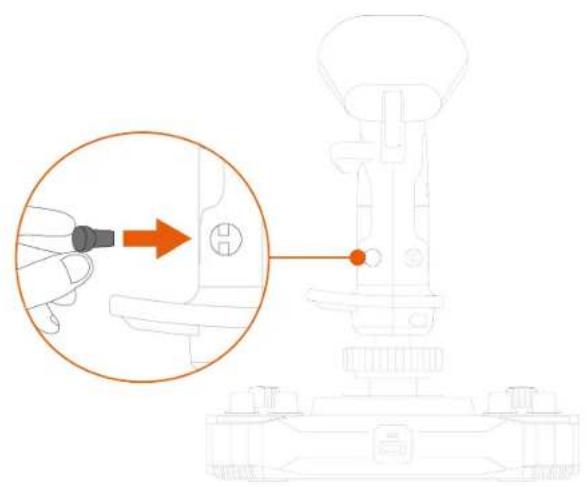

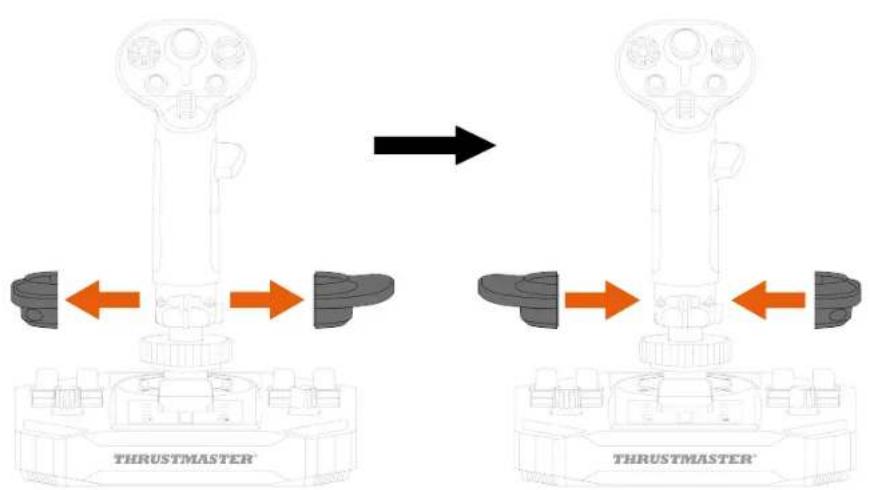

Mudar do modo Destro para o modo Esquerdino

1. Desenrosque o descanso do polegar direito.

1. Remova ambas as peças do descanso do polegar direito.

1. Coloque ambas as peças do descanso do polegar esquerdo no manípulo de joystick.

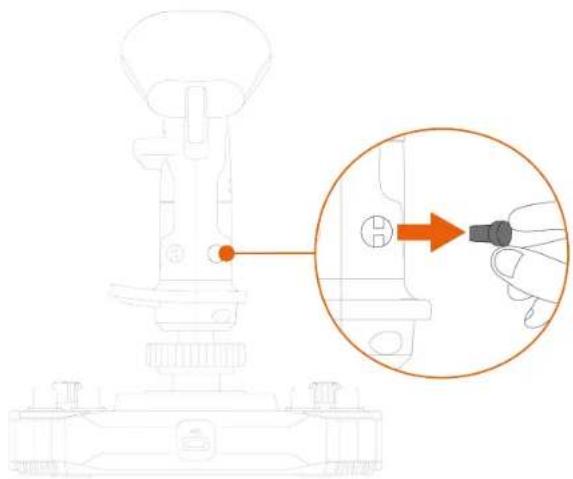

1. Remova o botão amovível situado na parte posterior do manípulo de joystick.

1. Insira o botão amovível por baixo do descanso do polegar.

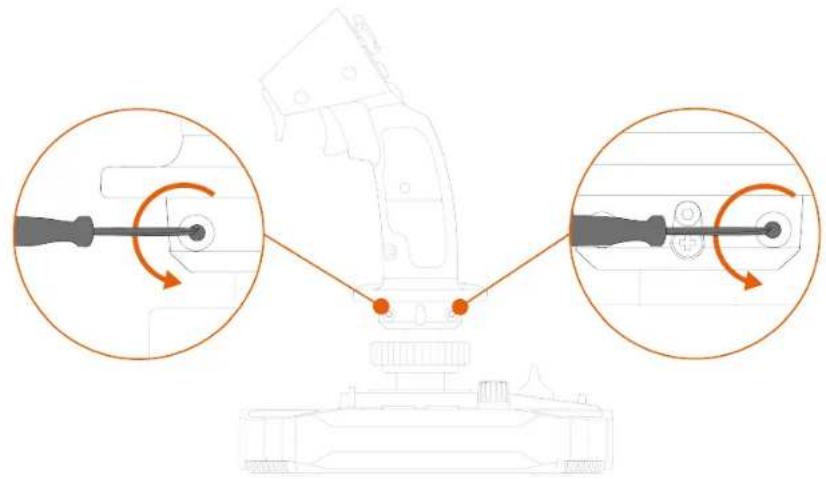

1. Desaperte os dois parafusos que prendem o descanso do pulso na posição.

1. Remova as duas peças do descanso do pulso e reposicione-as no manípulo de joystick invertendo as mesmas.

1. Aperte os dois parafusos que prendem o descanso do pulso na posição.

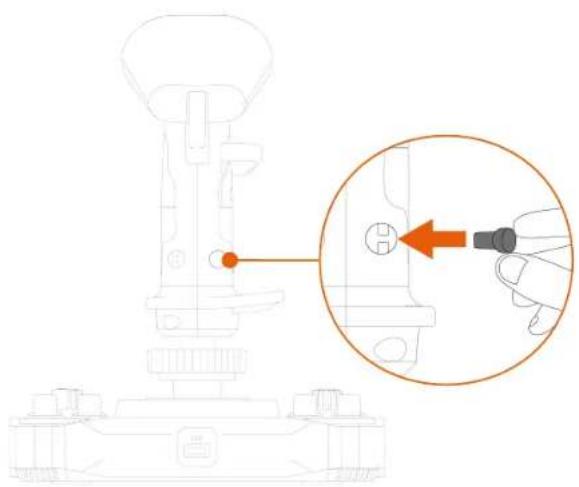

Mudar do modo Esquerdino para o modo Destro

1. Desenrosque o descanso do polegar esquerdo.

1. Remova ambas as peças do descanso do polegar esquerdo.

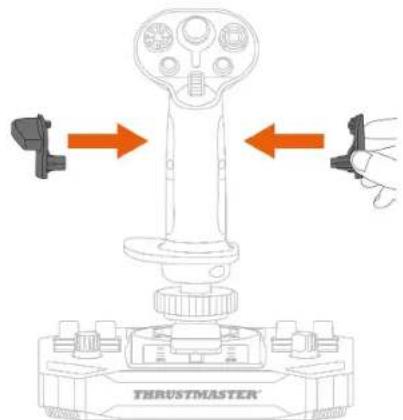

1. Coloque ambas as peças do descanso do polegar direito no manípulo de joystick.

1. Enrosque o descanso do polegar direito.

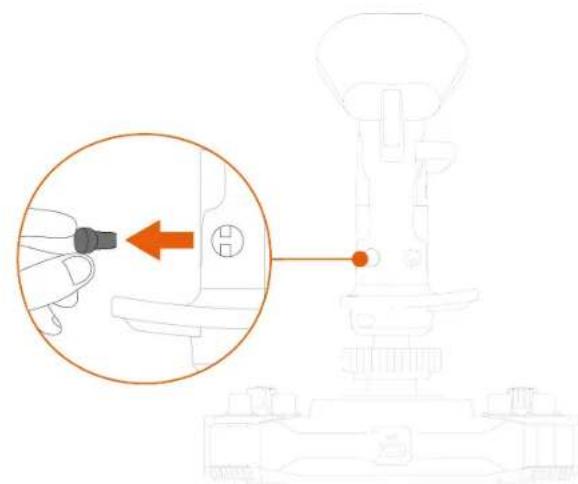

1. Remova o botão amovível situado na parte posterior do manípulo de joystick.

1. Insira o botão amovível por baixo do descanso do polegar.

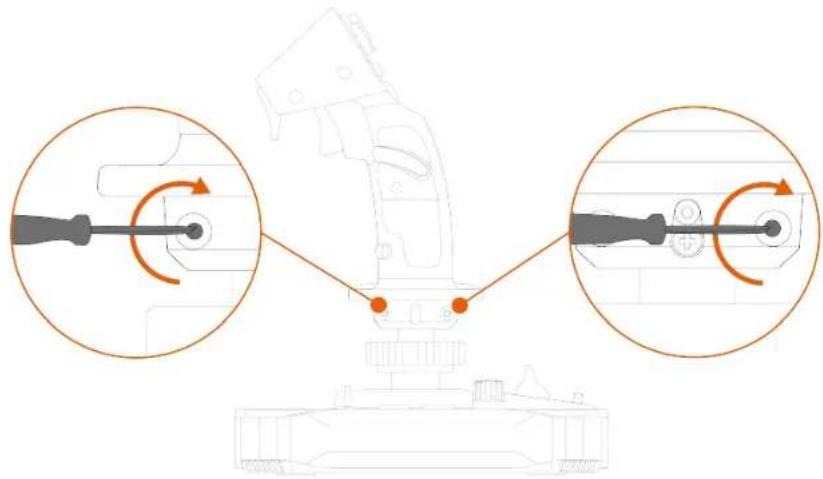

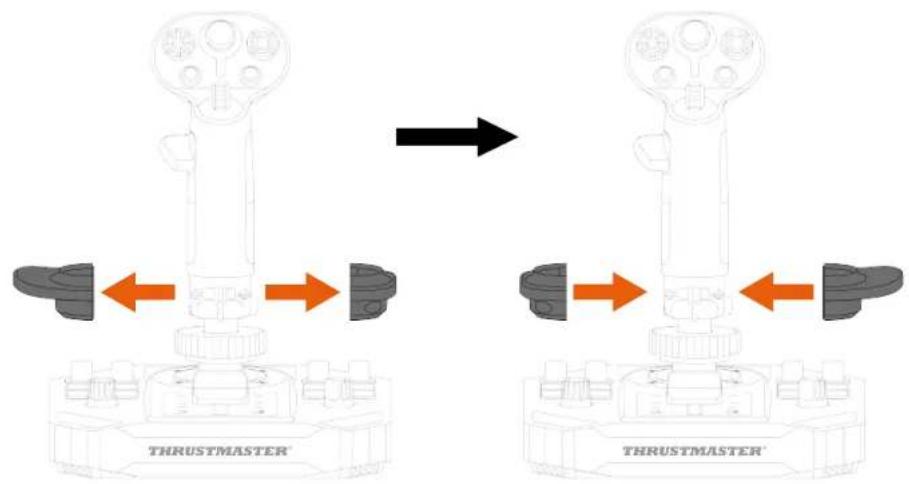

1. Desaperte os dois parafusos que prendem o descanso do pulso na posição.

1. Remova as duas peças do descanso do pulso e reposicione-as no manípulo de joystick invertendo as mesmas.

1. Aperte os dois parafusos que prendem o descanso do pulso na posição.

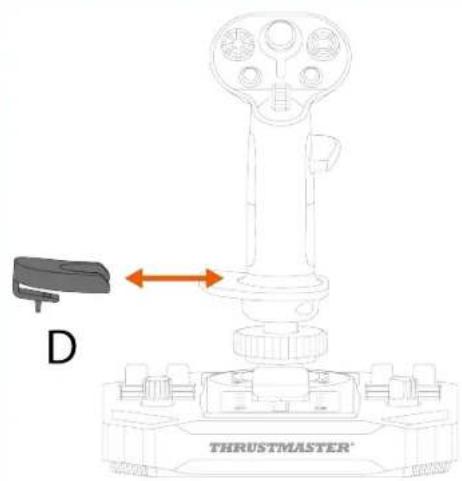

O manípulo de joystick Sol-R 3 AVA Add-On Grip possui um adaptador de altura para elevar a sua mão quando segura o manípulo de joystick, para maior conforto.

Sem o adaptador

Para instalar o adaptador de altura, prenda-o ao descanso do pulso.

Modo Esquerdino

Utilize apenas acessórios autorizados. A utilização de acessórios não autorizados poderá danificar o produto e anular a garantia.

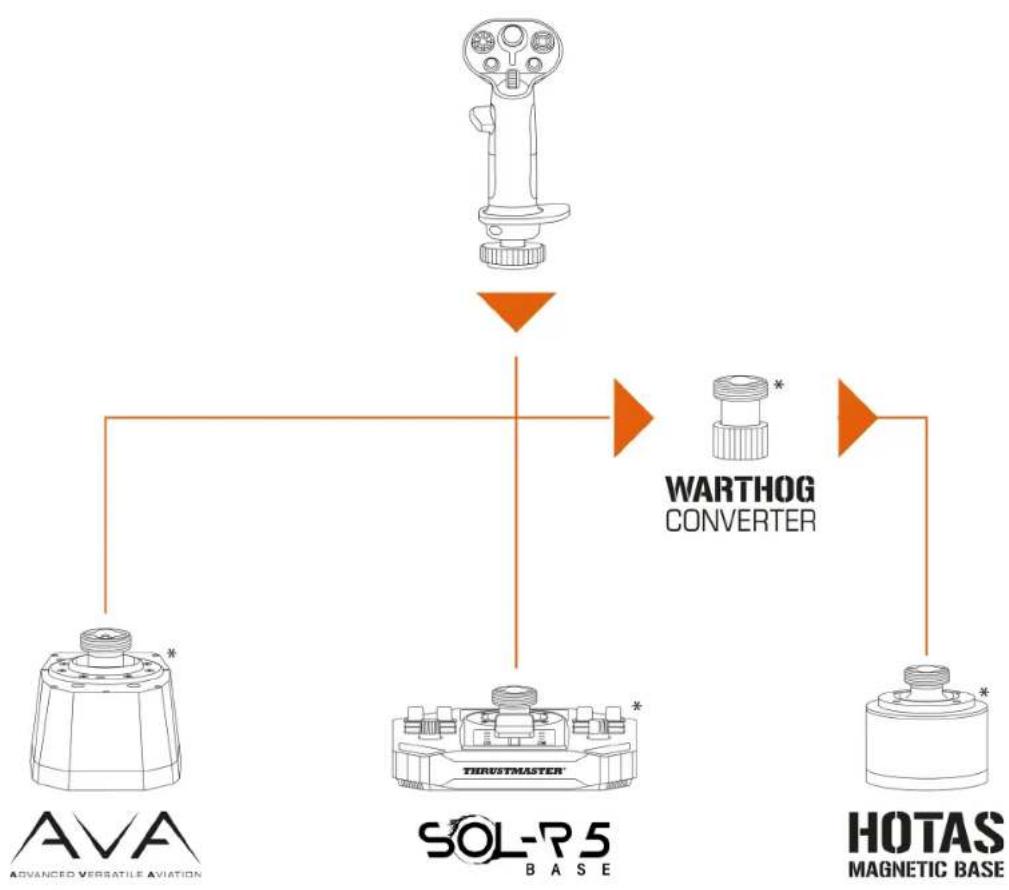

Bases

O manipulo de joystick Sol-R 3 AVA Add-On Grip é compatível com a base AVA*, base Sol-R 5 Base* e base HOTAS Magnetic Base*.

A instalação do manípulo de joystick Sol-R 3 AVA Add-On Grip numa base HOTAS Magnetic Base* requer a utilização do Warthog Converter* para garantir a compatibilidade.

* Vendida à parte

Excêntricos

O manípulo de joystick Sol-R 3 AVA Add-On Grip é fornecido com dois excêntricos STAR para os proprietários de bases AVA* utilizarem na simulação espacial.

Os excêntricos ajustam a forma como a força aplicada ao manípulo de joystick é transformada em movimento, alterando a sensação da trajetória do manípulo de joystick, juntamente com o respetivo comportamento.

O procedimento para instalar excêntricos numa base AVA* está disponível aqui:

7. Software de programação avançada T.A.R.G.E.T

O T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) é um pacote de software inovador de alto desempenho que permite efetuar melhoramentos na maioria dos controladores de voo Thrustmaster e partilhar perfis com a comunidade Thrustmaster.

Instalação

1. Visite:

1. Na secção Software, transfira e instale o software de programação avançada T.A.R.G.E.T.

Características principais

- Várias configurações possíveis dos eixos.

- Múltiplos níveis de programação disponíveis: Basic, Advanced e Script.

- Utilização do princípio de arrastar e largar.

- Capacidade para combinar o manípulo de joystick Sol-R 3 AVA Add-On Grip com outros acessórios de simulação de voo Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, gama TCA*, gama VIPER*, gama AVA*, gama Sol-R* – os quais também são todos compatíveis com o software T.A.R.G.E.T), permitindo que sejam reconhecidos como um único dispositivo USB.

- Acesso a perfis avançados criados pela comunidade Thrustmaster.

8. Perguntas frequentes e suporte técnico

Tem alguma questão relativamente ao manípulo de joystick Sol-R 3 AVA Add-On Grip, ou deparou-se com problemas técnicos? Se for o caso, visite o sítio Web de suporte técnico da Thrustmaster:

1. O meu joystick não funciona corretamente, ou parece estar mal calibrado

• Desligue o PC, desligue o joystick e em seguida volte a ligá-lo, reinicie o PC e inicie novamente o jogo.
• Ao ligar o joystick, certifique-se de que mantém o manípulo do joystick centrado e evite movê-lo, para evitar quaisquer problemas de calibração.

2. Não consigo configurar o meu joystick

• Aceda ao menu do jogo e selecione Opções > Controlador > Gamepad ou Joystick. Em seguida, escolha a configuração mais adequada, ou reconfigure completamente as opções do joystick.
• Para mais informações, consulte o manual do utilizador ou o utilitário de ajuda online do jogo.

3. O meu joystick é demasiado sensível, ou não é suficientemente sensível

• O joystick autocalibra-se automaticamente após alguns movimentos nos diferentes eixos.
• Aceda ao menu do jogo e selecione Opções > Controlador > Gamepad ou Joystick. Em seguida, ajuste a sensibilidade e as zonas mortas do seu joystick, se estas opções estiverem disponíveis.

4. O meu joystick não funciona

De modo a que o joystick funcione corretamente com videojogos, necessita de atualizar o firmware da base.

• Se está a utilizar uma base Sol-R 5 Base, visite: https://support.thrustmaster.com/product/sol-r-5-base.
• Se está a utilizar uma base AVA, visite: https://support.thrustmaster.com/product/ava.
• Se está a utilizar uma base HOTAS Magnetic Base, visite:

Selecione Drivers (Controladores) e siga as instruções, incluindo o procedimento de transferência e instalação.

THRUSTMASTER®
