MANUAL DE UTILIZADOR Sol-R 6 Throttle THRUSTMASTER

Leia atentamente as instruções fornecidas neste manual antes de instalar o produto, antes de qualquer utilização do produto e antes de realizar qualquer manutenção. Siga as instruções de segurança. O incumprimento destas instruções pode resultar em acidentes e/ou danos materiais. Guarde este manual para poder consultar as instruções no futuro.

ÍNDICE

1. CONTEÚDO DA EMBALAGEM......5
2. CARACTERÍSTICAS TÉCNICAS ......6
3. INFORMAÇÕES RELATIVAS À

UTILIZAÇÃO 8

1. INSTALAÇÃO NO PC ....10

Painel de Controlo....12

Mapeamento....14

1. CARACTERÍSTICAS....15

Função de leme de direção ....15

Detentor....16

1. COMPATIBILIDADE....19

Lemes de direção 20

1. SOFTWARE DE PROGRAMAÇÃO

AVANÇADA T.A.R.G.E.T....22

Instalação 22

Características principais......23

1. PERGUNTAS FREQUENTES E SUPORTE

TÉCNICO 24

SOL-P6

THROTTLE

Com a alavanca de potência Sol-R 6 Throttle, pode controlar o impulso dos motores do seu avião e desfrutar de controlos de fácil acesso que complementam o seu joystick.

Este manual irá ajudá-lo(a) a instalar e utilizar a sua alavanca de potência Sol-R 6 Throttle nas melhores condições possíveis. Antes de descolar, leia atentamente as instruções e avisos: eles irão ajudá-lo(a) a desfrutar ao máximo do seu produto.

Atualizar o firmware

De modo a que a alavanca de potência Sol-R 6 Throttle funcione corretamente com videojogos, necessita de atualizar o respetivo firmware.

Para proceder à atualização, vá até

Selecione Drivers (Controladores) e siga as instruções, incluindo o procedimento de transferência e instalação.

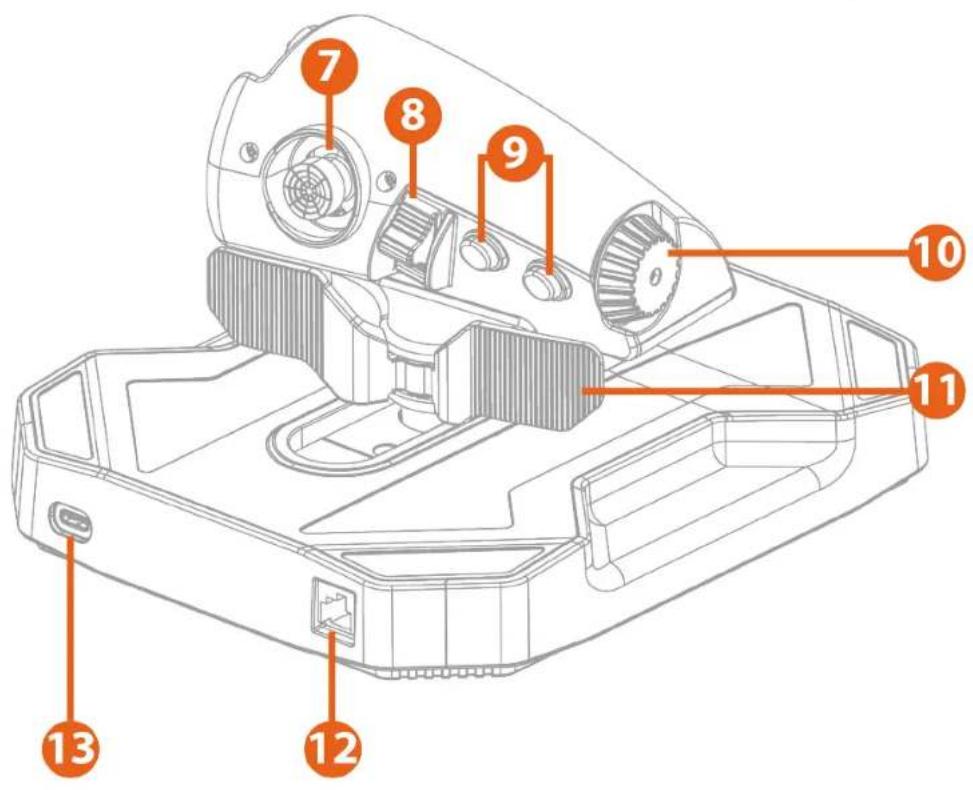

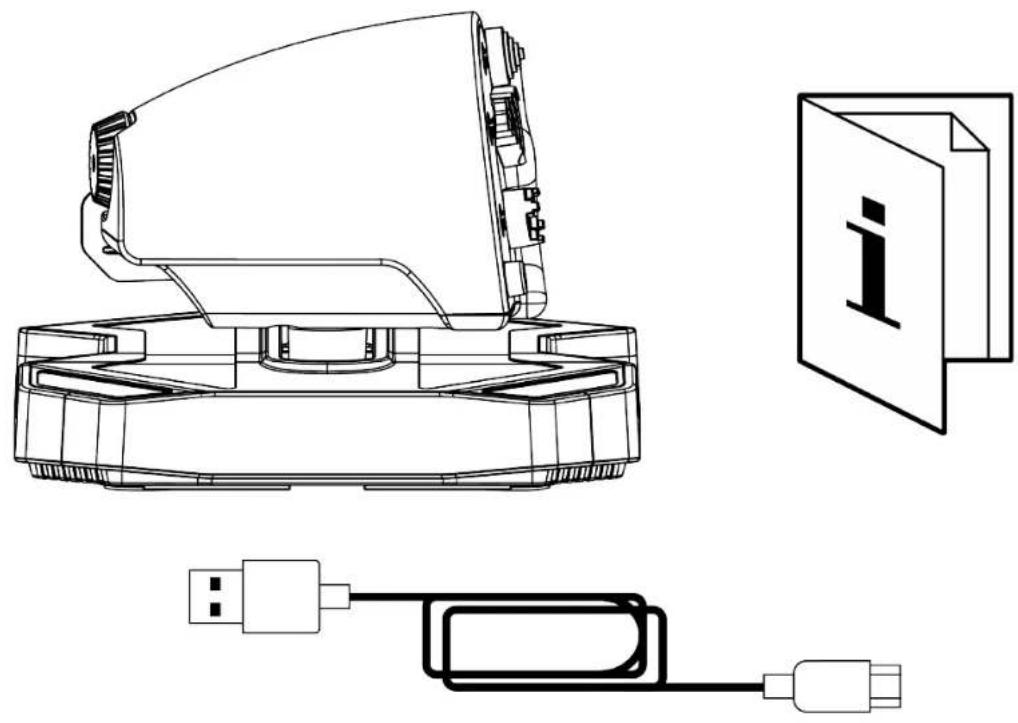

1. Conteúdo da embalagem

1 Manípulo da alavanca de potência
2 Hat switch de 8 direções
3 Hat switch de 4 direções
4 Hat switch de 4 direções
5 Botão de ação
6 Detentor amovível (4 posições)

7 Minialavanca analógica
8 Botão seletor (2 posições)
9 Botões de ações
10 Botão giratório de opção
11 Leme de direção operado manualmente com ângulo de 15º e função de recentragem
12 Conector RJ12 para sistemas de pedais de leme de direção TFRP* externo
13 Conector USB-C
14 Cabo USB-A/USB-C

* Vendido à parte

3. Informações relativas à utilização

Documentação

Antes de utilizar este produto, leia atentamente esta documentação e conserve-a para consulta futura.

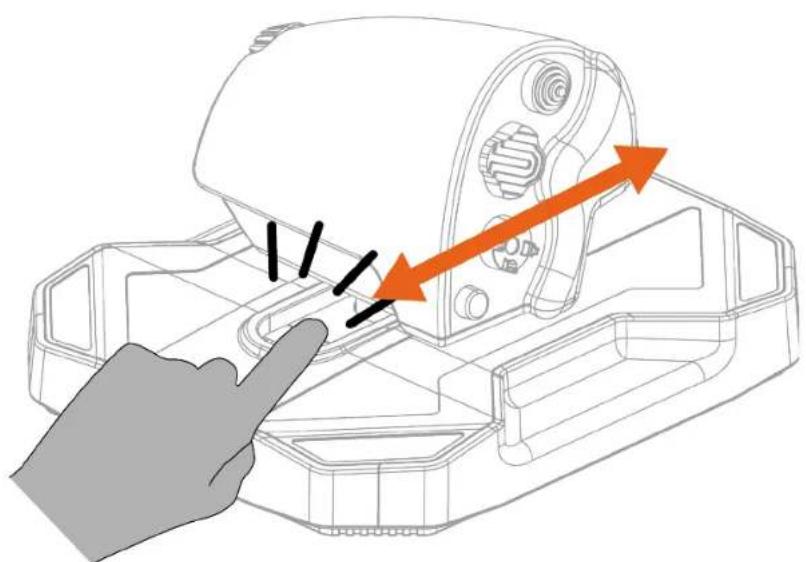

Perigo de entalamento

Ao utilizar a alavanca de potência Sol-R 6 Throttle, nunca coloque os dedos no espaço entre a base e o eixo da alavanca de potência.

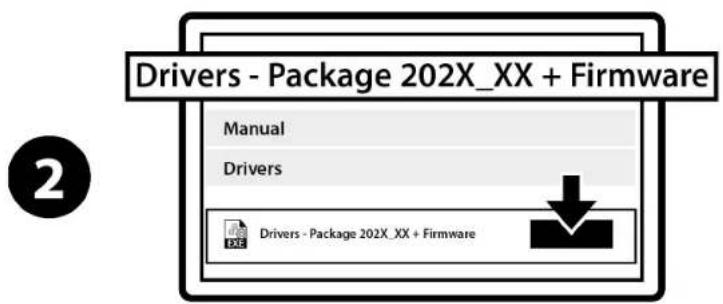

1. Transfira e instale o controlador para o PC e a respetiva interface personalizada para o Painel de Controlo do Windows.

Drivers - Package 202X_XX + Firmware Manual Drivers Drivers - Package 202X_XX + Firmware

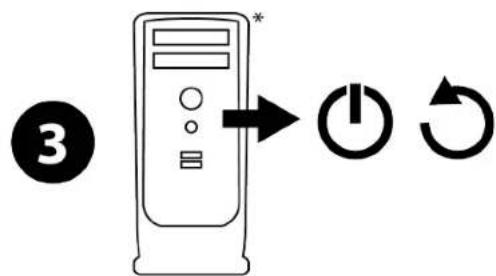

1. Quando o controlador para o PC tiver sido instalado, reinicie o computador.

③ → ○ ←

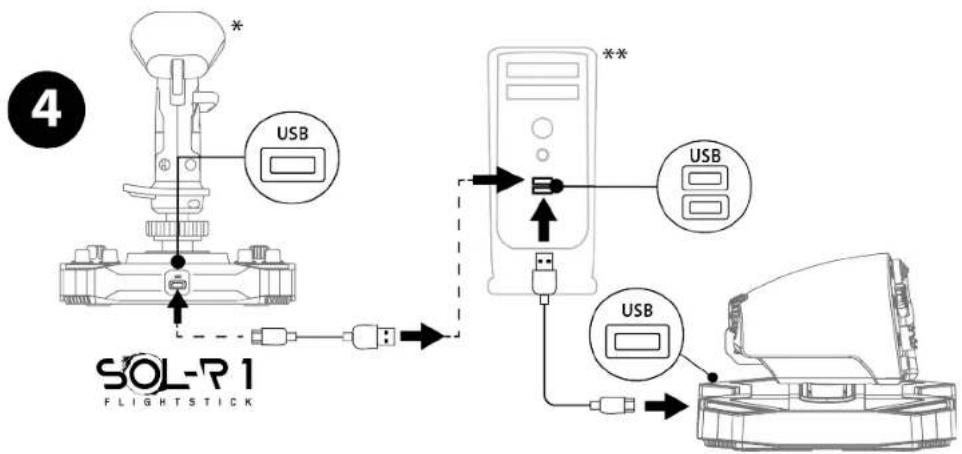

1. Ligue a alavanca de potência Sol-R 6 Throttle a uma das portas USB do PC utilizando o cabo USB-A/USB-C.

4 * USB SOL-R 1 FLIGHTSTICK ** USB USB

* Vendido à parte

** Não incluído

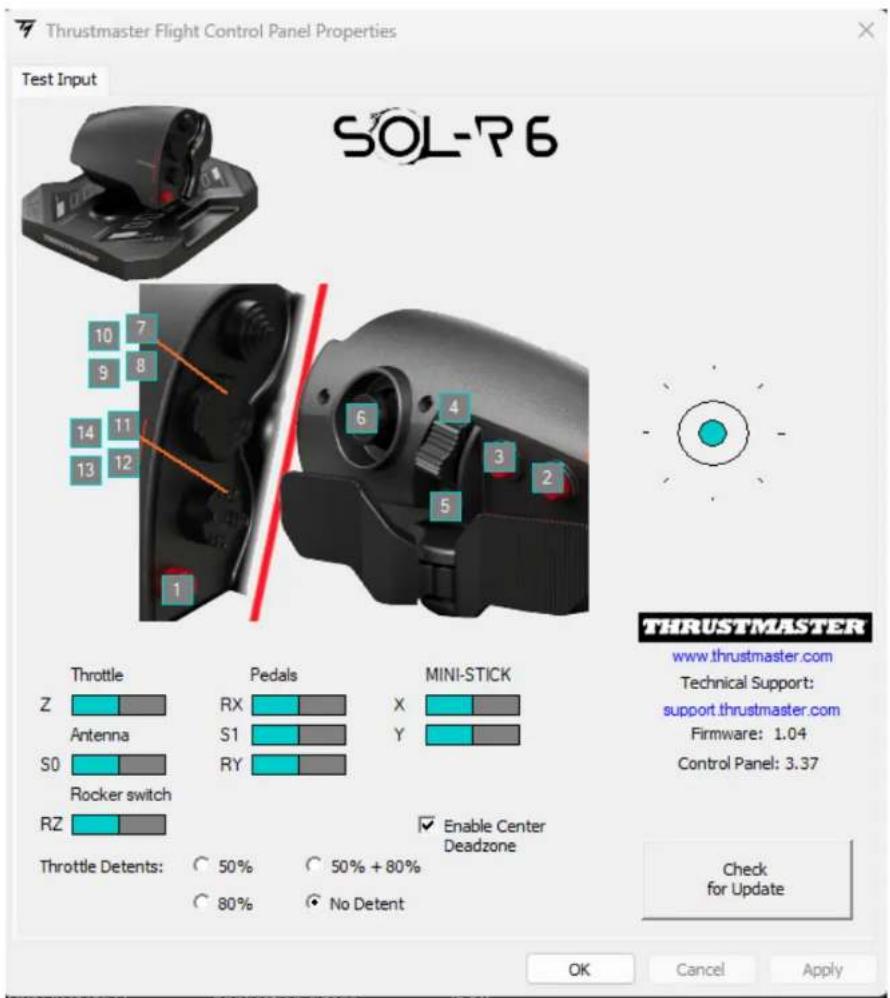

Painel de Controlo

Para aceder ao Painel de Controlo, selecione Start (Iniciar), escreva Control Panel ou Painel de Controlo na barra de procura e, em seguida, clique em Control Panel ou Painel de Controlo (no Windows® 10/11).

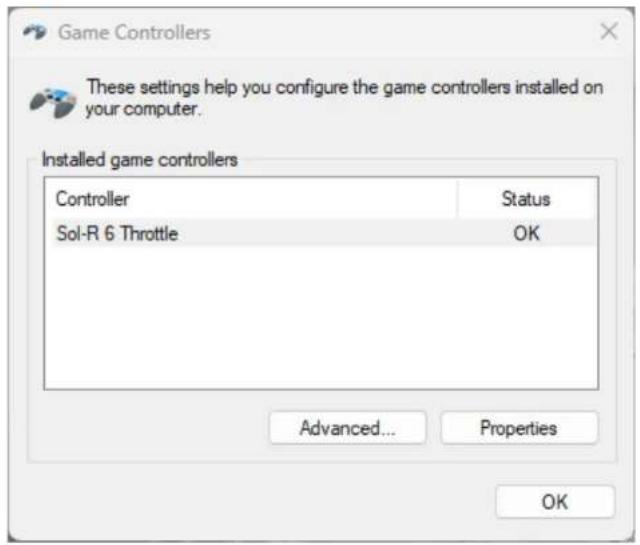

É apresentada a caixa de diálogo Game Controllers (Controladores de jogos). O acessório fica visível no ecrã com o nome Sol-R 6 Throttle e o estado OK.

Na caixa de diálogo Game Controllers (Controladores de jogos), clique em Properties (Propriedades) para testar e ver todas as funcionalidades.

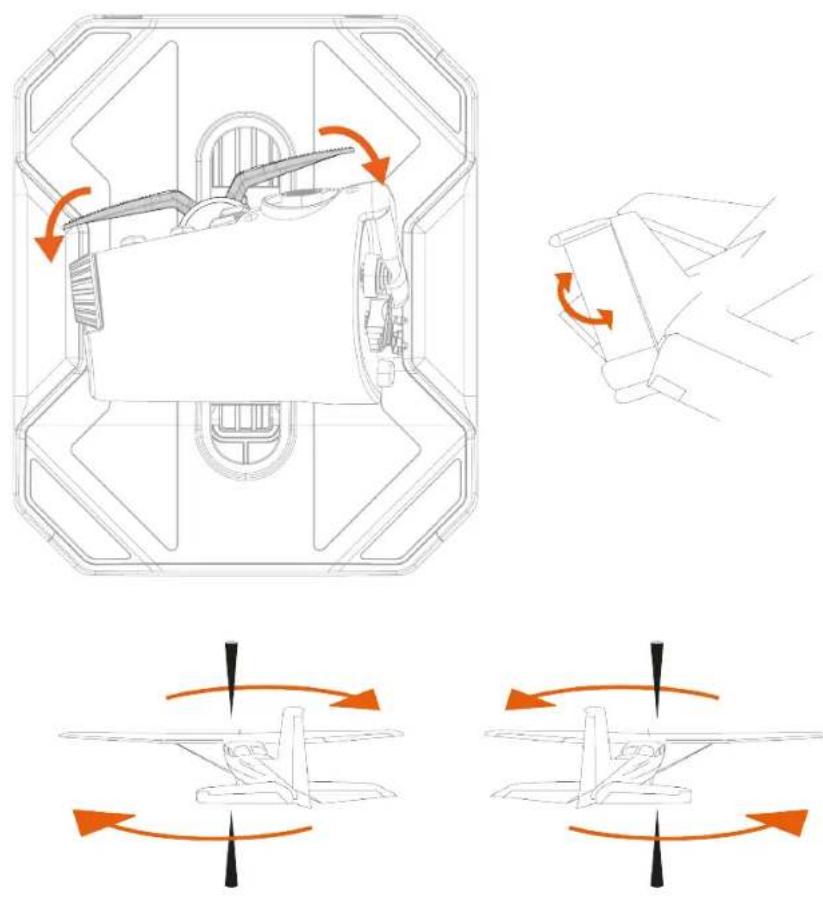

Função de leme de direção

Num avião, o piloto manipula o leme de direção para fazer girar o avião em torno do seu eixo vertical (fazendo o avião virar para a esquerda ou para a direita).

A alavanca de potência Sol-R 6 Throttle possui uma função de leme de direção operado manualmente, com um ângulo de 15º e uma função de recentragem.

Detentor

O detentor pode ser configurado para quatro posições diferentes (sem detentor; 50%; pós-combustor a 80%; duplo detentor) para melhor se adequar ao tipo de aeronave que está a pilotar.

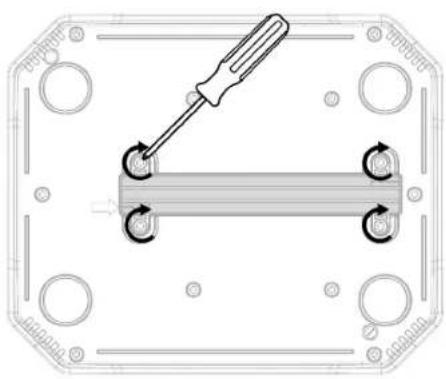

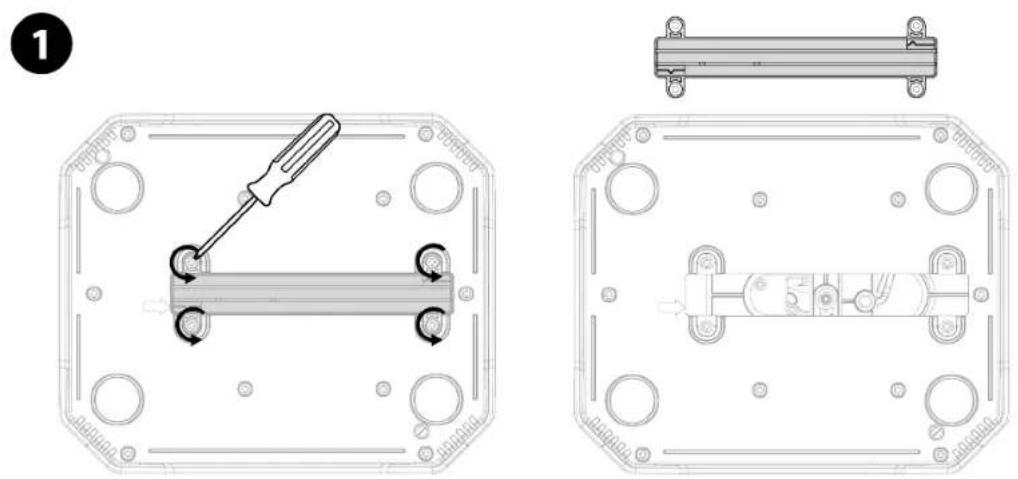

1. Desaperte os quatro parafusos situados na parte inferior da base e remova o detentor.

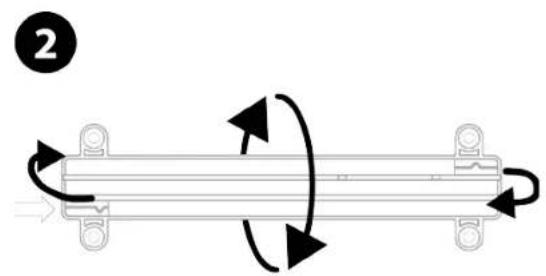

1. Seleccione a posição do detentor entre as quatro posições utilizando os símbolos situados em cada canto e de cada lado da peça.

1. Volte a colocar o detentor na posição e reaperte os quatro parafusos.

3

Alinhe o símbolo correspondente à sua escolha de configuração com a seta na parte inferior da base. Consulte a tabela na página seguinte para ver as configurações possíveis.

Após cada alteração da posição do detentor, selecione igualmente a configuração correspondente (sem detentor; 50%; pós-combustor a 80%; duplo detentor) no Painel de Controlo.

Configurações		Tipo de aeronave
Sem detentor		Aviação geral
50%		Simulação espacial
Pós-combustor a 80%		Avião de caça com pós-combustor
Duplo detentor		Aviação comercial

6. Compatibilidade

Utilize apenas acessórios autorizados. A utilização de acessórios não autorizados poderá danificar o produto e anular a garantia.

Lemes de direção

A alavanca de potência Sol-R 6 Throttle é compatível com os seguintes sistemas de pedais de leme de direção:

• TFRP T.Flight Rudder Pedals*;
• TPR: Thrustmaster Pendular Rudder*.

- O TFRP deve ser ligado à porta RJ12 na sua alavanca de potência Sol-R 6 Throttle. O TFRP é compatível com todos os jogos que suportam lemes de direção.

- O TPR deve ser ligado à porta USB do PC. O TPR é compatível com todos os jogos que suportam múltiplas portas USB e lemes de direção.

7. Software de programação avançada T.A.R.G.E.T.

O T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor) é um pacote de software inovador de alto desempenho que permite efetuar melhoramentos na maioria dos controladores de voo Thrustmaster e partilhar perfis com a comunidade Thrustmaster.

Instalação

1. Visite:

1. Na secção Software, transfira e instale o software de programação avançada T.A.R.G.E.T.

Características principais

• Várias configurações possíveis dos eixos.
• Múltiplos níveis de programação disponíveis: Basic, Advanced e Script.
• Utilização do princípio de arrastar e largar.
• Capacidade para combinar a alavanca de potência Sol-R 6 Throttle com outros acessórios de simulação de voo Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, gama TCA*, gama VIPER*, gama AVA*, gama Sol-R* – os quais também são todos compatíveis com o software T.A.R.G.E.T.), permitindo que sejam reconhecidos como um único dispositivo USB.
• Acesso a perfis avançados criados pela comunidade Thrustmaster.

8. Perguntas frequentes e suporte técnico

Tem alguma questão relativamente à alavanca de potência Sol-R 6 Throttle, ou deparou-se com problemas técnicos? Se for o caso, visite o sítio Web de suporte técnico da Thrustmaster:

1. A minha alavanca de potência não funciona corretamente, ou parece estar mal calibrada

• Desligue o PC e desligue a alavanca de potência da porta USB. Volte a ligar a alavanca de potência, reinicie o PC e reinicie o jogo.
• Ao ligar a alavanca de potência, deixe o eixo do leme de direção centrado e evite movê-lo para prevenir quaisquer problemas de calibração.

2. Não consigo configurar a minha alavanca de potência

• Aceda ao menu do jogo e selecione Opções > Controlador > Gamepad ou Joystick. Em seguida, escolha a configuração mais adequada, ou reconfigure completamente as opções da alavanca de potência.
• Para mais informações, consulte o manual do utilizador ou o utilitário de ajuda online do jogo.
• Utilize o software de programação avançada T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor).

3. A minha alavanca de potência é demasiado sensível, ou não é suficientemente sensível

• A alavanca de potência Sol-R 6 Throttle autocalibra-se sozinha após alguns movimentos nos diferentes eixos e depois de ter atingido os batentes.
• Aceda ao menu do jogo e selecione Opções > Controlador > Gamepad ou Joystick. Em seguida, ajuste a sensibilidade e as zonas mortas da sua alavanca de potência se estas opções estiverem disponíveis.
• Utilize o software de programação avançada T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor).

4. A minha alavanca de potência não funciona

- De modo a que a alavanca de potência Sol-R 6 Throttle funcione corretamente com videojogos, necessita de atualizar o respetivo firmware.

Para proceder à atualização, vá até

Selecione Drivers (Controladores) e siga as instruções, incluindo o procedimento de transferência e instalação.

THRUSTMASTER®

SOL-P6

THROTTLE

ΠΚ (Windows® 10/11)
