MANUAL DE USUARIO Sol-R 6 Throttle THRUSTMASTER

Lee atentamente las instrucciones proporcionadas en este manual antes de instalar el producto, antes de usar el producto y antes de realizar cualquier mantenimiento. Asegúrate de seguir las instrucciones de seguridad. El incumplimiento de estas instrucciones puede provocar accidentes y/o daños. Conserva este manual para poder consultar las instrucciones en el futuro.

TABLA DE CONTENIDO

1. CONTENIDO DE LA CAJA 5
2. CARACTERÍSTICAS TÉCNICAS ......6
3. INFORMACIÓN SOBRE EL USO ......8
4. INSTALACIÓN EN PC......10

Panel de control 12

Mapeado....14

1. CARACTERÍSTICAS....15

Función de timón 15

Tope....16

1. COMPATIBILIDAD .....19

Timones....20

1. SOFTWARE DE PROGRAMACIÓN

AVANZADA T.A.R.G.E.T 22

Instalación....22

Características principales......23

1. PREGUNTAS FRECUENTES Y SOPORTE

TÉCNICO 24

SOL-P6

THROTTLE

Con el mando de potencia Sol-R 6 Throttle, puedes controlar el empuje de los motores de tu aeronave y disfrutar de controles de fácil acceso que complementan tu joystick.

Este manual te ayudará a instalar y usar el mando de potencia Sol-R 6 Throttle en las mejores condiciones posibles. Antes de despegar, asegúrate de leer atentamente las instrucciones y advertencias: te ayudarán a disfrutar al máximo de tu producto.

Actualización del firmware

Para que el mando de potencia Sol-R 6 Throttle funcione correctamente con los videojuegos, debes actualizar su firmware.

Para realizar la actualización, visita

Selecciona Drivers (Controladores) y sigue las instrucciones, incluido el procedimiento de descarga e instalación.

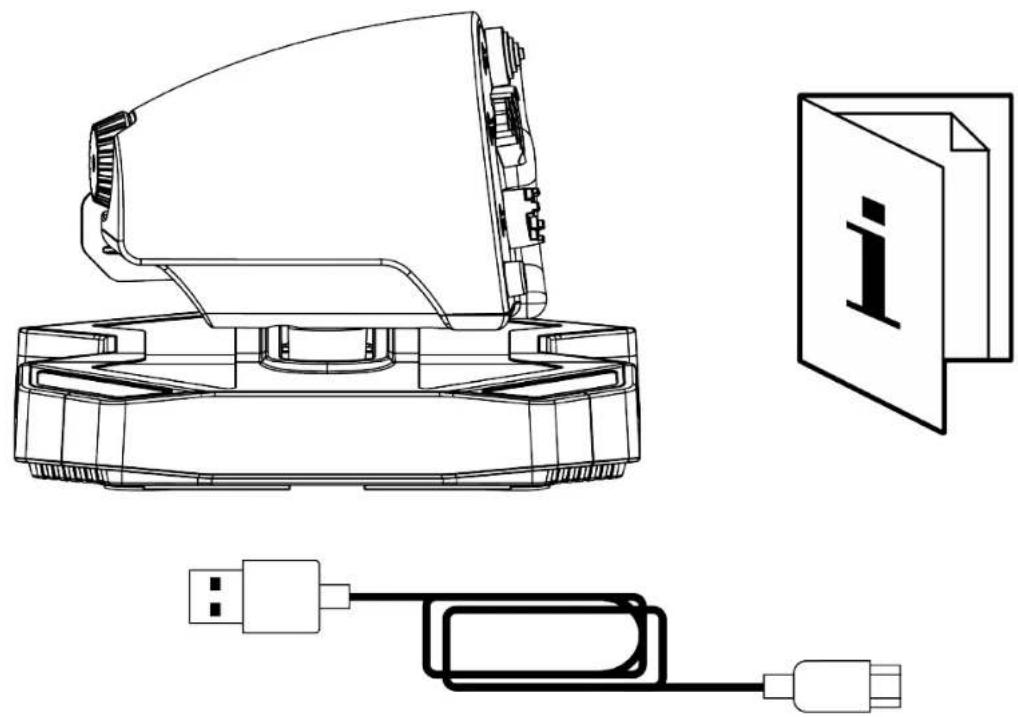

1. Contenido de la caja

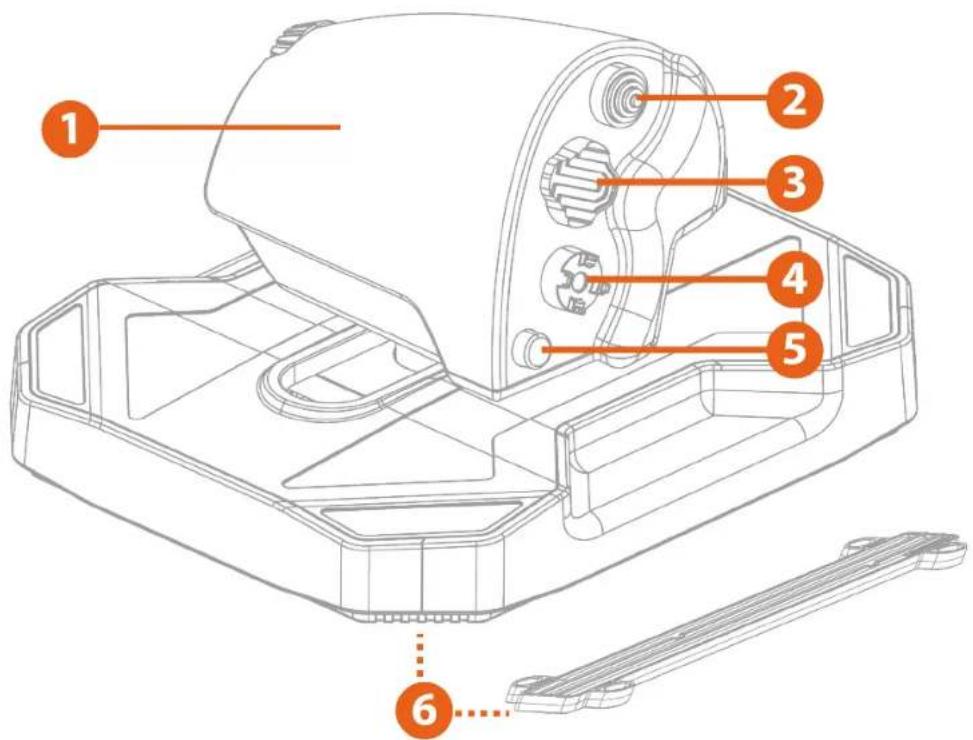

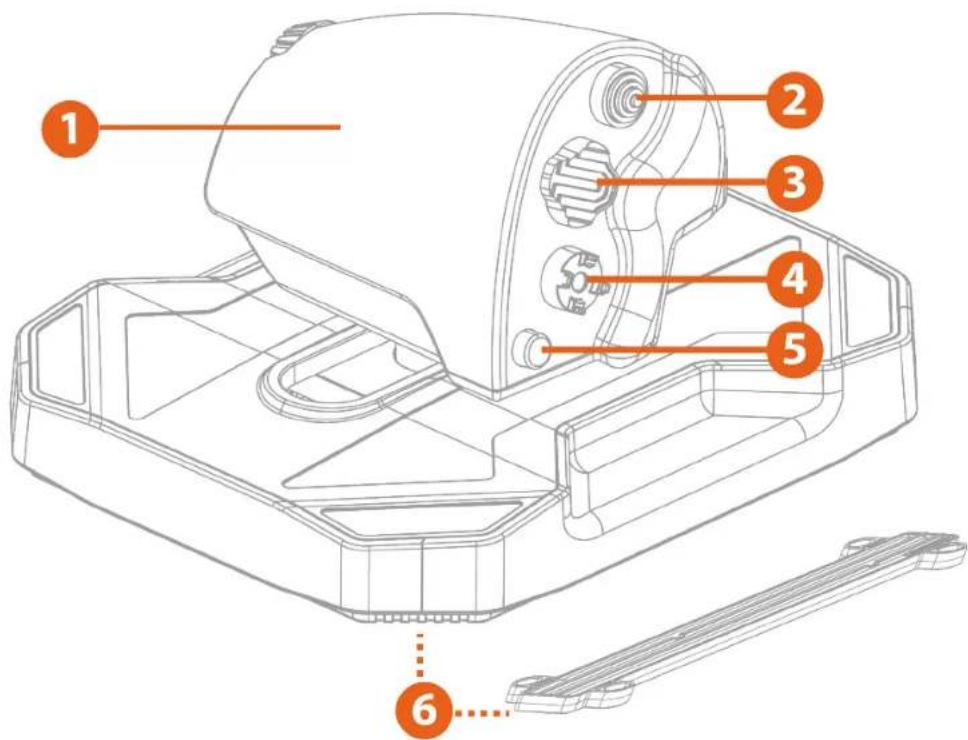

2. Características técnicas

1 Palanca del mando de potencia
2 Hat switch de 8 direcciones
3 Hat switch de 4 direcciones
4 Hat switch de 4 direcciones
5 Botón de acción
6 Tope desmontable (4 posiciones)

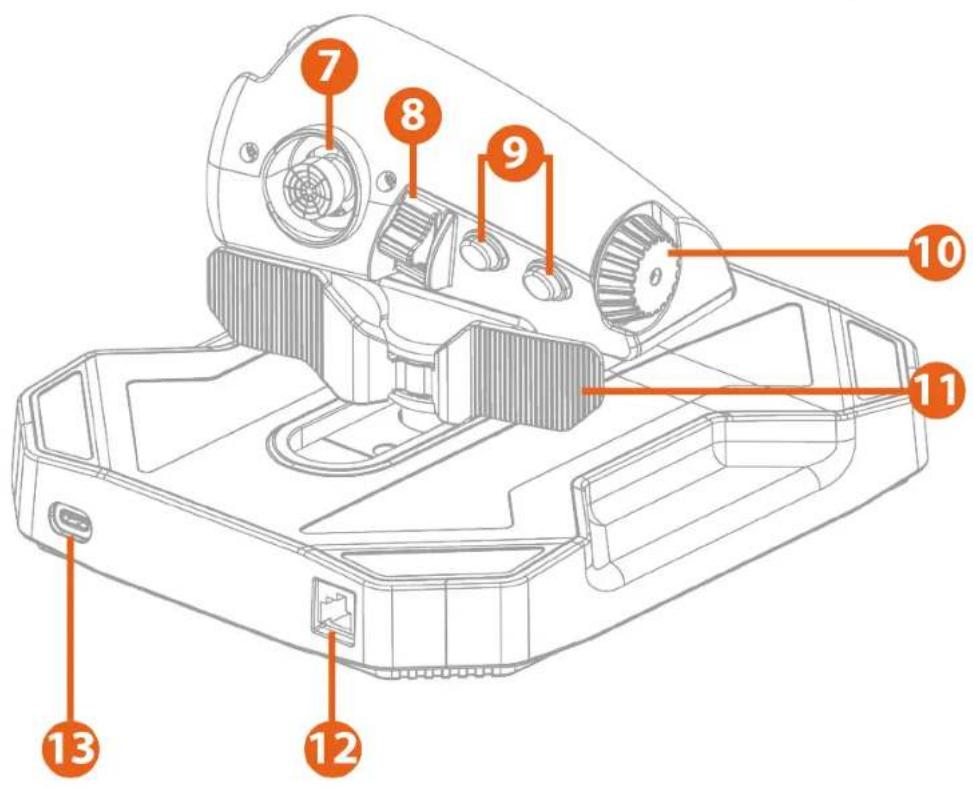

7 Mini-stick analógico
8 Interruptor basculante (2 posiciones)
9 Botones de acción
10 Perilla giratoria de radio
⑪ Timón de accionamiento manual con ángulo de 15° y función de recentrado
12 Conector RJ12 para sistema externo de pedales de timón TFRP*
13 Conector USB-C
14 Cable USB-A - USB-C

*Se vende por separado

3. Información sobre el uso

Documentación

Antes de usar este producto, vuelve a leer atentamente esta documentación y guárdala para consultarla en el futuro.

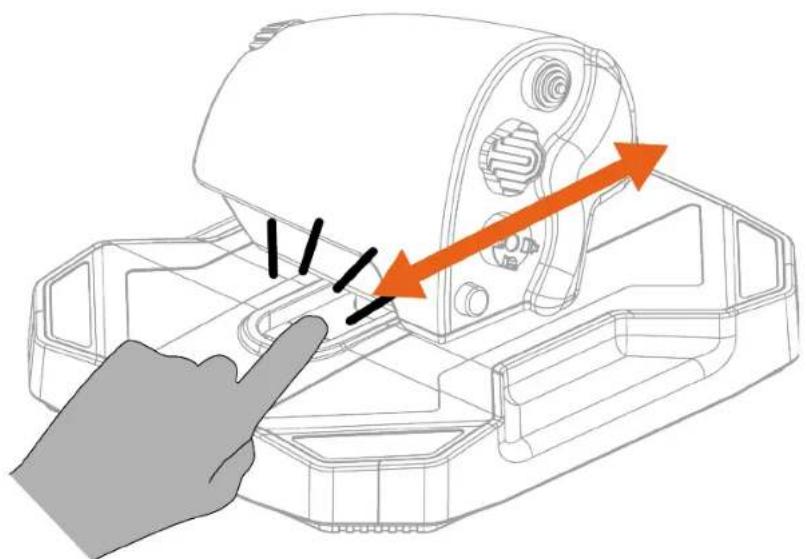

Peligro de pillarse

Al usar el mando de potencia Sol-R 6 Throttle, no coloques nunca los dedos en el espacio entre la base y el eje del mando de potencia.

4. Instalación en PC

1. Visita:

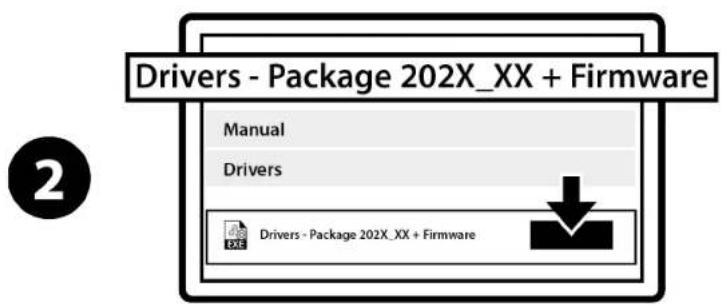

1. Descarga e instala el controlador de PC y su interfaz personalizada para el panel de control de Windows.

Drivers - Package 202X_XX + Firmware Manual Drivers Drivers - Package 202X_XX + Firmware

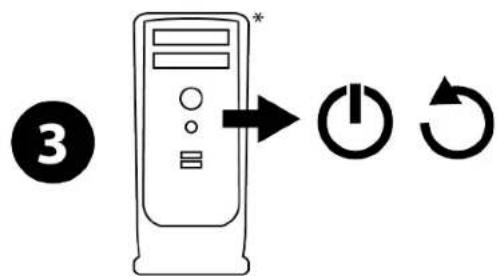

1. Una vez instalado el controlador del PC, reinicia el ordenador.

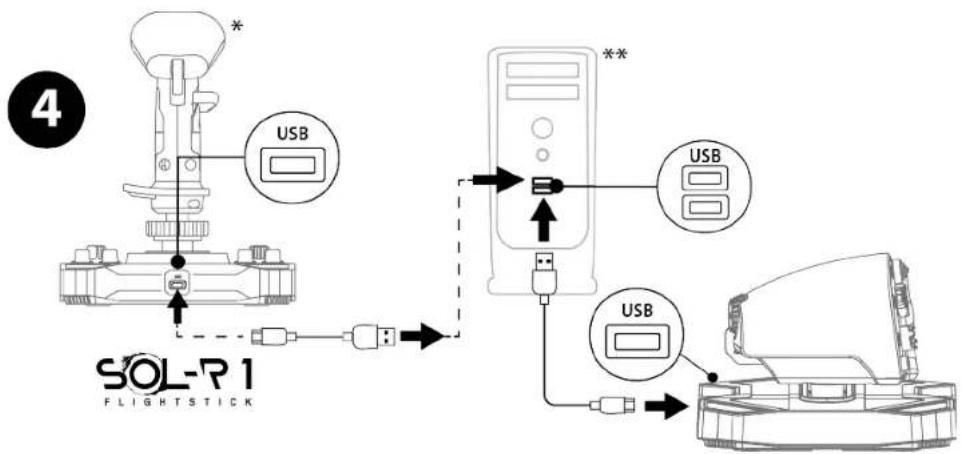

1. Conecta el mando de potencia Sol-R 6 Throttle a uno de los puertos USB de tu PC, usando el cable USB-A – USB-C.

4 * USB SOL-R 1 FLIGHTSTICK ** USB USB

*Se vende por separado

**No se incluye

Panel de control

Para acceder al panel de control, selecciona Start (Inicio), escribe Control Panel o Panel de control en la barra de búsqueda y luego haz clic en Control Panel o Panel de control (en Windows® 10/11).

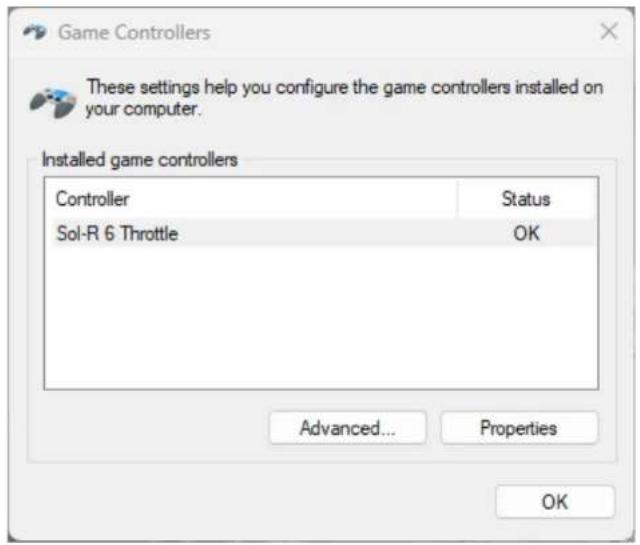

Se muestra el cuadro de diálogo Game Controllers (Dispositivos de juego). El accesorio aparece en pantalla con el nombre Sol-R 6 Throttle y el estado OK.

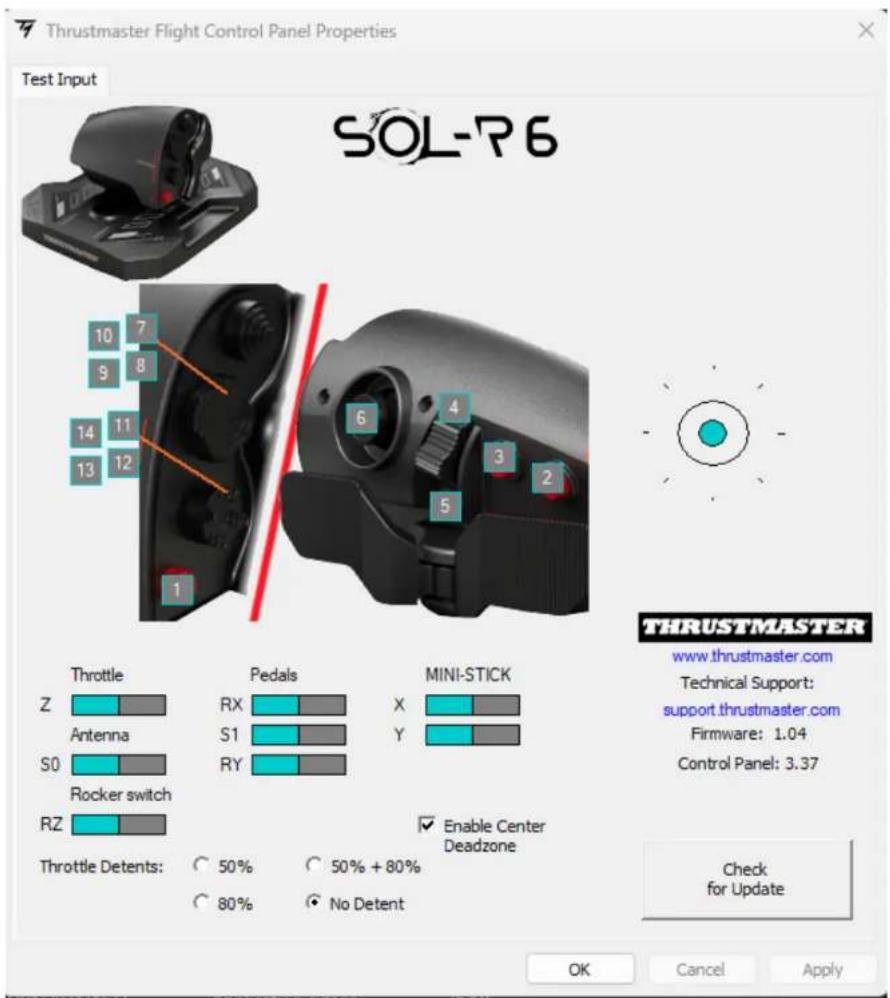

En el cuadro de diálogo Game Controllers

(Dispositivos de juego), haz clic en Properties

(Propiedades) para probar y ver todas las funciones.

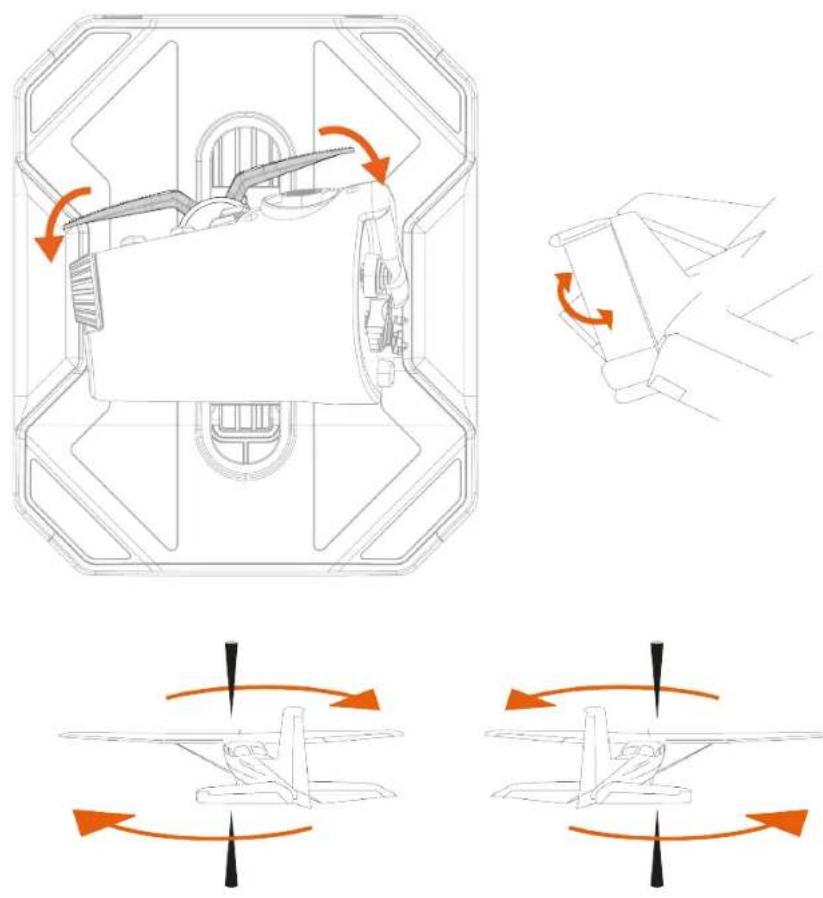

En una aeronave, el piloto manipula el timón para pivotar el avión alrededor de su eje vertical (haciendo que el avión gire hacia la izquierda o hacia la derecha).

El mando de potencia Sol-R 6 Throttle tiene una función de timón operada manualmente, con un ángulo de 15° y función de recentrado.

Tope

El tope se puede configurar en cuatro posiciones diferentes (sin tope, 50%, 80% de postcombustión, tope doble) para adaptarse mejor al tipo de aeronave que estés pilotando.

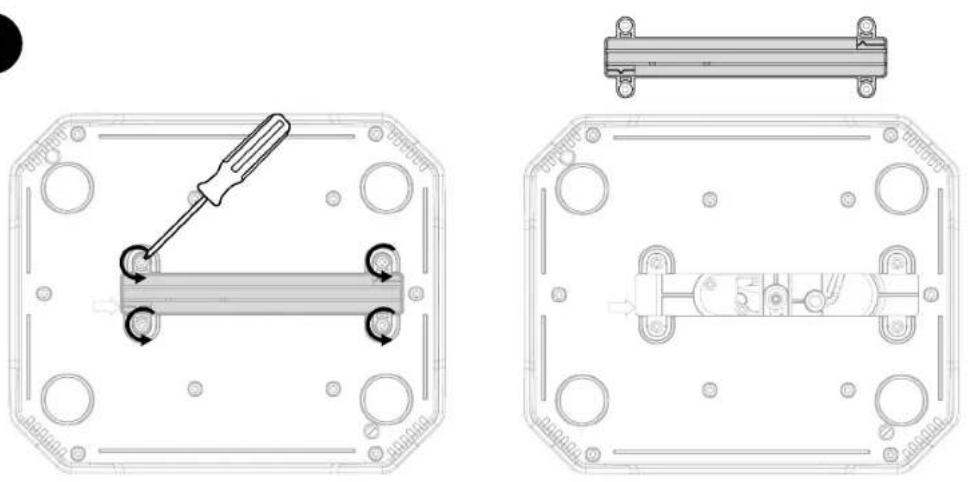

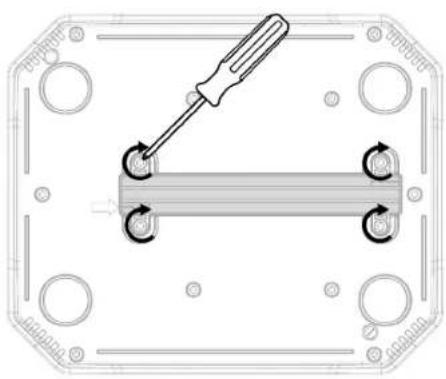

1. Afloja los cuatro tornillos situados en la cara inferior de la base y retira el tope.

1

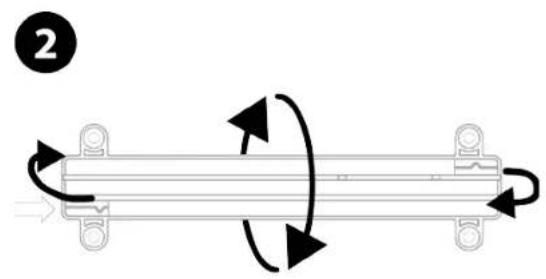

1. Elige la posición del tope entre las cuatro opciones usando los símbolos colocados en cada esquina y en cada lado de la pieza.

1. Vuelve a colocar el tope en su sitio y vuelve a apretar los cuatro tornillos.

3

Alinea el símbolo correspondiente a la configuración elegida con la flecha que se encuentra en la cara inferior de la base. Consulta la tabla de la página siguiente para ver las configuraciones posibles.

Después de cada cambio de posición del tope, asegúrate también de seleccionar la configuración correspondiente (sin tope, 50%, 80% de postcombustión, tope doble) en el Panel de control.

Configuraciones		Tipo de aeronave
Sin tope		Aviación general
50%		Simulación espacial
80% de post-combustión		Avión de combate con postcombustión
Tope doble		Aviación comercial

6. Compatibilidad

Asegúrate de usar únicamente accesorios autorizados. El uso de accesorios no autorizados puede dañar el producto y anular la garantía.

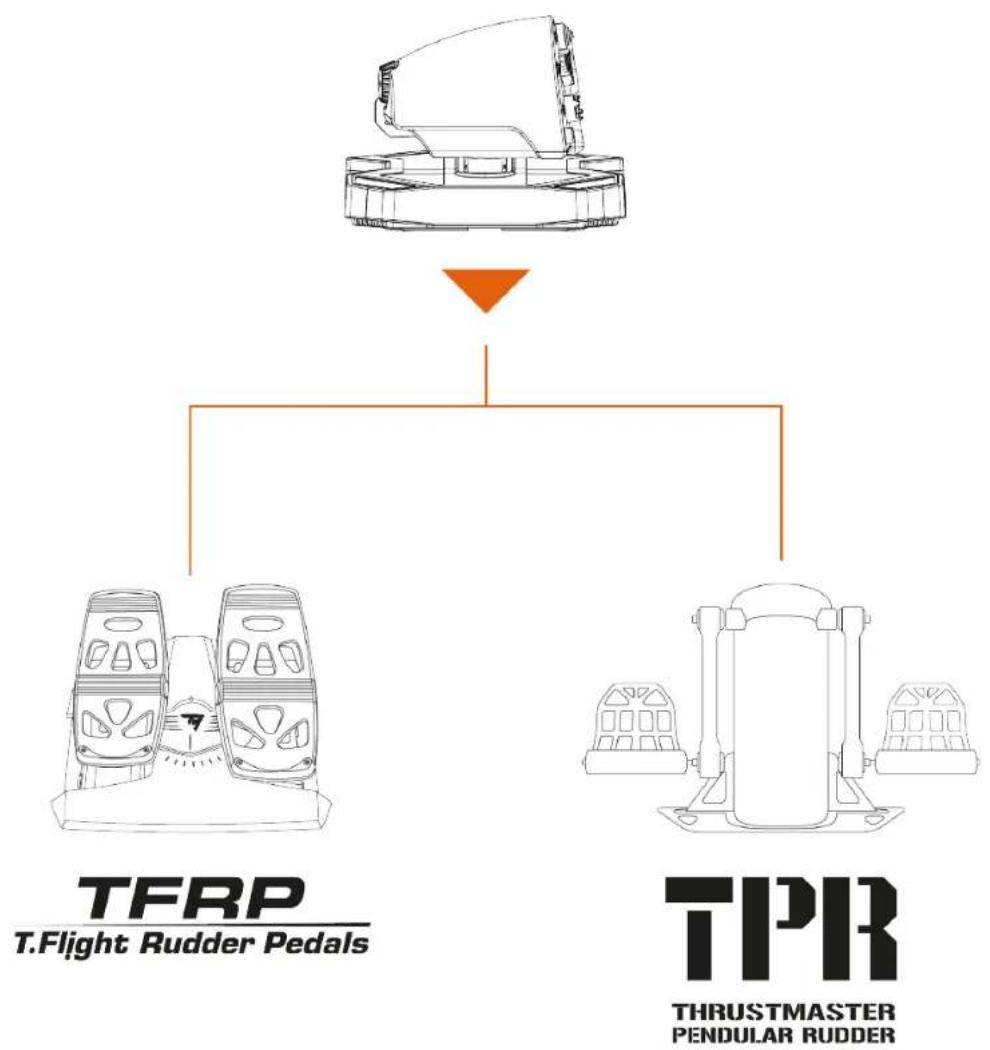

Timones

El mando de potencia Sol-R 6 Throttle es compatible con los siguientes sistemas de pedales de timón:

• TFRP T.Flight Rudder Pedals*;
• TPR: Thrustmaster Pendular Rudder*.

• Los TFRP deben estar conectados al puerto RJ12 del mando de potencia Sol-R 6 Throttle. Los TFRP son compatibles con todos los juegos que admiten timones.
• El TPR debe estar conectado al puerto USB del PC. El TPR es compatible con todos los juegos que admiten multi-USB y timones.

7. Software de programación avanzada T.A.R.G.E.T

T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor) es un paquete de software innovador y de alto rendimiento que proporciona mejoras en la mayoría de los controladores de vuelo de Thrustmaster y el intercambio de perfiles con la comunidad de Thrustmaster.

Instalación

1. Visita:

1. En la sección Software, descarga e instala el software de programación avanzada T.A.R.G.E.T.

Características principales

• Varias configuraciones posibles de los ejes.
• Múltiples niveles de programación disponibles: Basic, Advanced y Script.
• Utiliza el principio de Arrastrar y Soltar.
• Capacidad para combinar el mando de potencia Sol-R 6 Throttle con otros accesorios de simulación de vuelo de Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, gama TCA*, gama VIPER*, gama AVA*, gama Sol-R* — todos los cuales también son compatibles con T.A.R.G.E.T.), lo que les permite ser reconocidos como un único dispositivo USB.
• Acceso a perfiles avanzados creados por la comunidad de Thrustmaster.

8. Preguntas frecuentes y soporte técnico

¿Tienes preguntas sobre el mando de potencia Sol-R 6 Throttle o estás experimentando problemas técnicos? Si es así, visita el sitio web de soporte técnico de Thrustmaster:

1. Mi mando de potencia no funciona correctamente o parece estar mal calibrado

• Apaga el PC y desconecta el mando de potencia del puerto USB. Vuelve a conectar el mando de potencia, reinicia el PC y, a continuación, reinicia el juego.
• Al conectar el mando de potencia, deja el eje del timón centrado y evita moverlo para prevenir problemas de calibración.

2. No puedo configurar mi mando de potencia

• Accede al menú del juego y selecciona Opciones > Controlador > Gamepad o Joystick. A continuación, elige la configuración más adecuada o reconfigura por completo las opciones del mando de potencia.
• Para más información, consulta el manual del usuario o la ayuda en línea del juego.
• Usa el software de programación avanzada T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor).

3. Mi mando de potencia es demasiado sensible o no es lo suficientemente sensible

- El mando de potencia Sol-R 6 Throttle se autocalibra por sí solo después de unos pocos movimientos en los diferentes ejes y después de haber alcanzado los topes.

- Accede al menú del juego y selecciona Opciones > Controlador > Gamepad o Joystick. A continuación, ajusta la sensibilidad del mando de potencia y las zonas muertas si estas opciones están disponibles.

- Usa el software de programación avanzada T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor).

4. Mi mando de potencia no funciona

- Para que el mando de potencia Sol-R 6 Throttle funcione correctamente con los videojuegos, debes actualizar su firmware.

Para realizar la actualización, visita

Selecciona Drivers (Controladores) y sigue las instrucciones, incluido el procedimiento de descarga e instalación.
