用户手册 Sol-R 6 Throttle THRUSTMASTER

在安装本产品之前、以任何方式使用本产品之前以及对其执行任何维护之前，请仔细阅读本手册提供的说明。请务必遵守安全说明。不遵守这些说明可能导致事故和/或损坏。请保留本手册，以便您日后查阅说明。

目录

1. 包装清单 5

2. 技术特性 …… 6

3. 用法信息 ....8

4. 安装到 PC 上....10

控制面板....12

映射 14

1. 特性 ..... 15

方向舵功能 15

卡位....16

1. 兼容性.....19

方向舵....20

1. T.A.R.G.E.T. 高级编程软件 ..... 22

安装 22

主要特性....23

1. 常见问题解答和技术支持.....24

SOL-P6

THROTTLE

借助 Sol-R 6 Throttle 节流阀，您可以控制飞行器引擎的推力，并可轻松操控触手可及的控件，与摇杆搭配相得益彰。

本手册将帮助您安装 Sol-R 6 Throttle 并让其运行在最佳条件下。在开始起飞之前，请务必仔细阅读以下说明和警告：它们将帮助您尽情享受您的产品。

更新固件

为使 Sol-R 6 Throttle 节流阀能在视频游戏中正确工作，您需要更新其固件。

要执行更新，请访问

选择 Drivers（驱动程序），按照说明（包括下载和安装程序）进行操作。

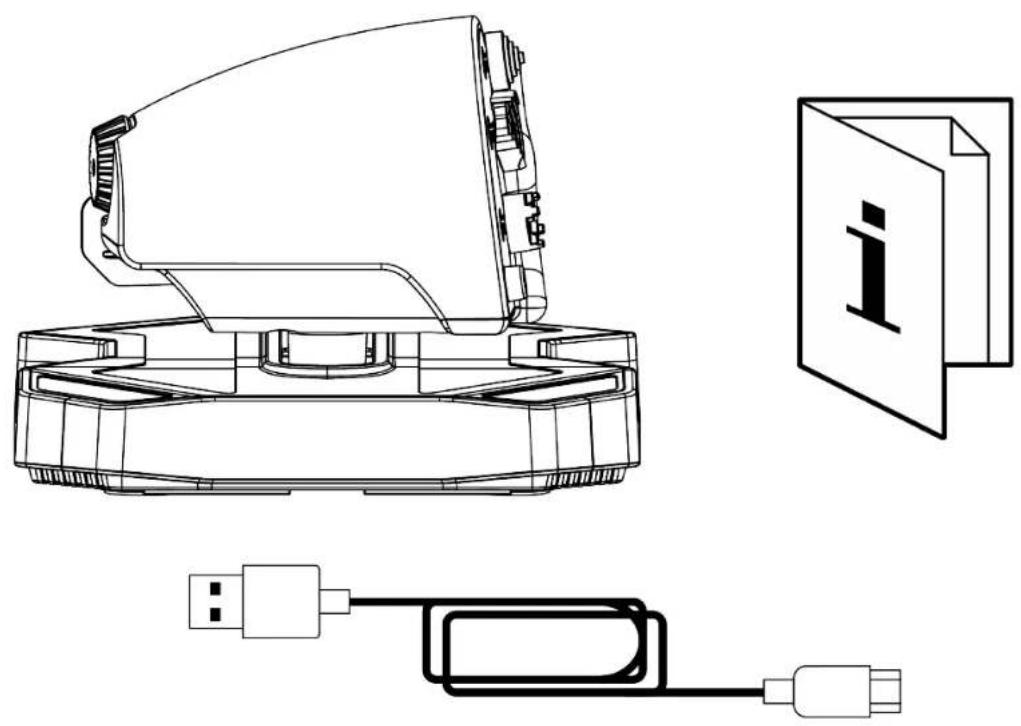

1. 包装清单

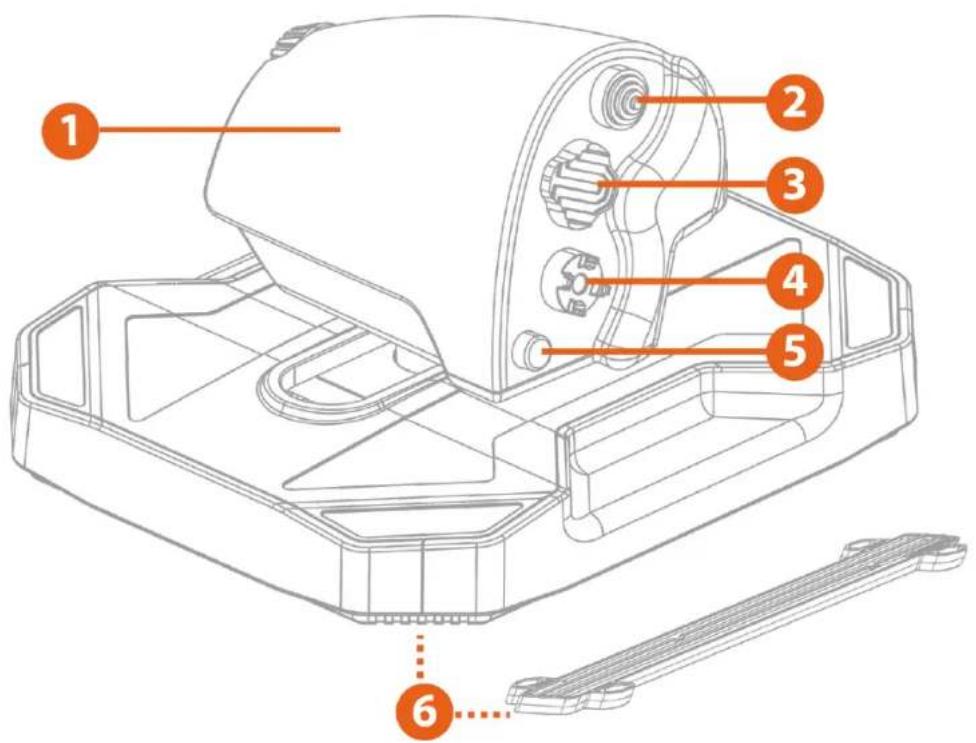

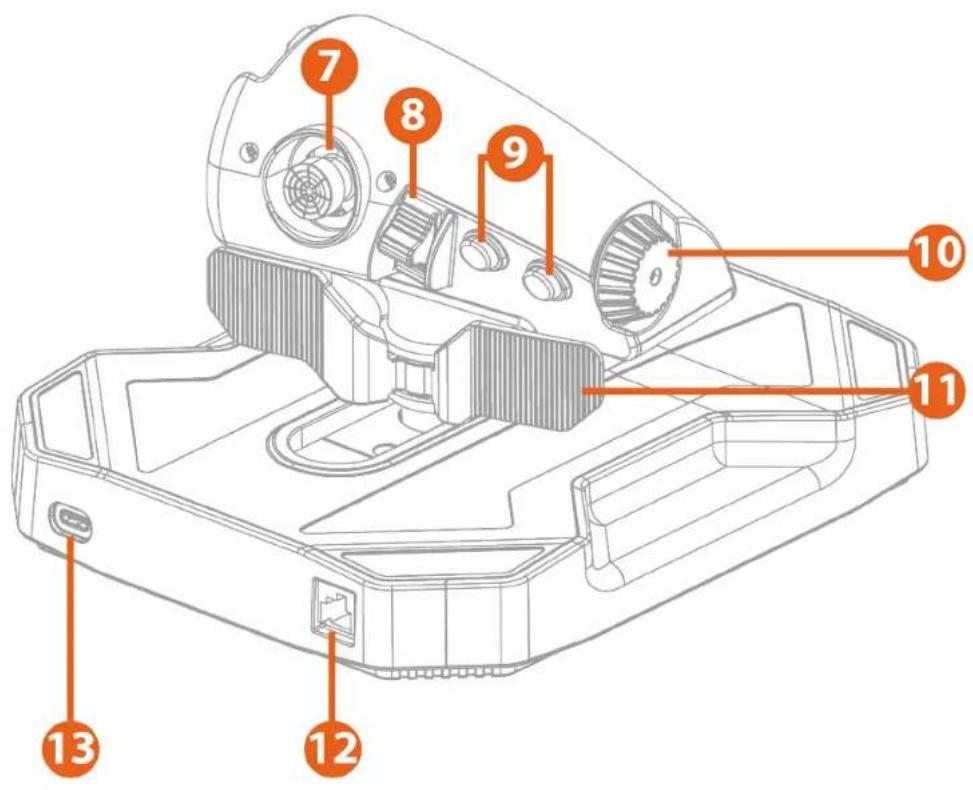

2. 技术特性

① 节流阀手柄
② 八向苦力帽开关
③ 四向苦力帽开关
④ 四向苦力帽开关
⑤ 操作按钮
⑥ 可拆卸的卡位（4 个挡位）

⑦ 模拟迷你操纵杆
8 拨码开关（2 个挡位）
⑨ 操作按钮
10 无线电旋钮
11 手动操作的方向舵， 15^ 角度行程，具有重新对中功能
12 用于连接 TFRP* 方向舵踏板系统的 RJ12 接头
13 USB-C 接口
14 USB-A 转 USB-C 电缆

*另售

3. 用法信息

文档

在使用本产品之前，请仔细重读本文档，并妥善保存以备日后参考。

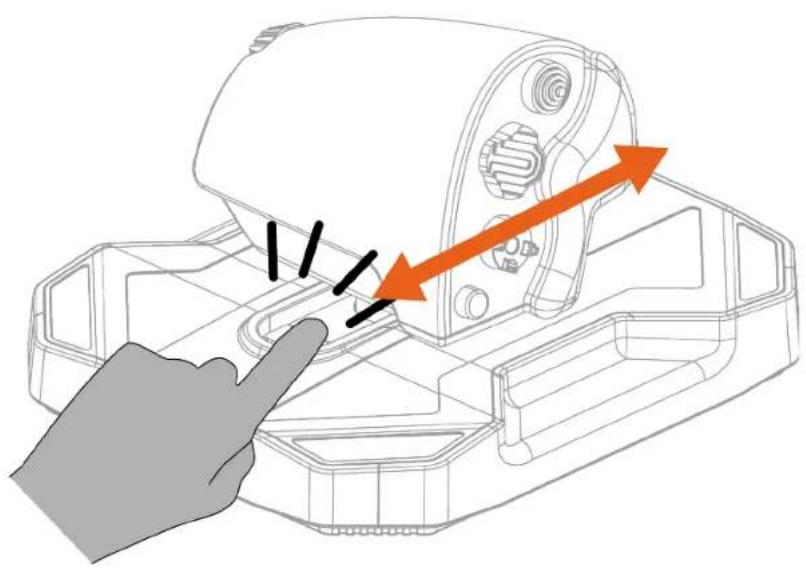

夹伤危险

使用 Sol-R 6 Throttle 节流阀时，切勿将您的手指置于底座和节流阀轴之间的间隙区域。

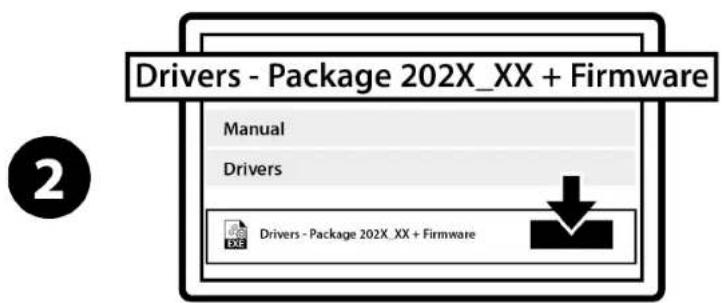

1. 下载并安装 PC 驱动程序及其基于 Windows 控制面板的自定义界面。

Drivers - Package 202X_XX + Firmware Manual Drivers Drivers - Package 202X_XX + Firmware

1. PC 驱动程序安装完毕后，重新启动计算机。

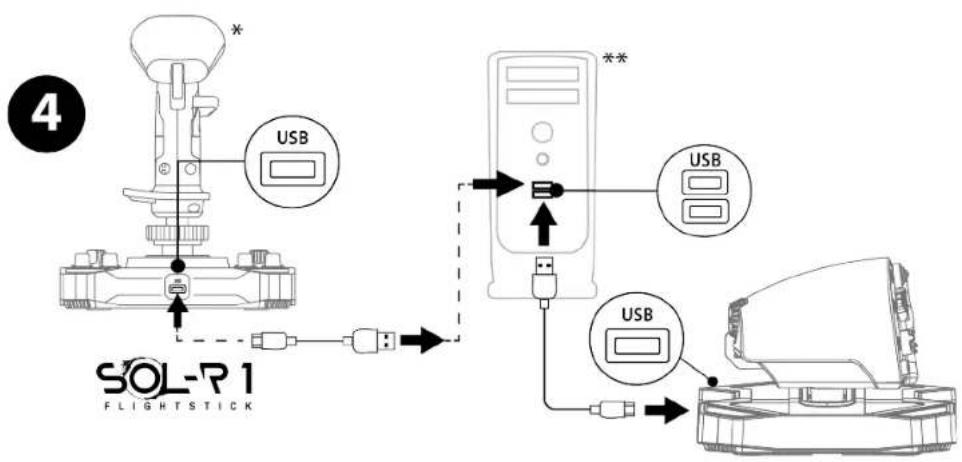

1. 使用 USB-A 转 USB-C 电缆将 Sol-R 6 Throttle 节流阀连接到 PC 上的某个 USB 端口。

4 SOL-R 1 FLIGHTSTICK USB **

*另售

**未提供

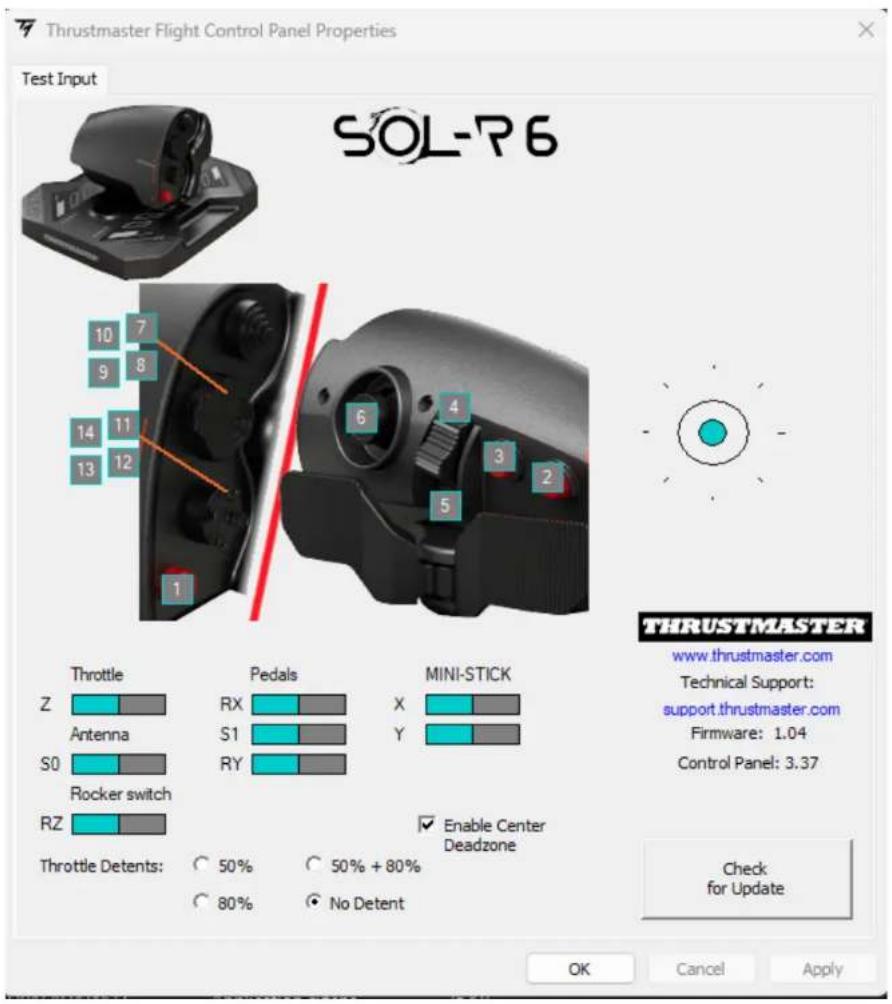

控制面板

要访问控制面板，请选择 Start（开始），在搜索栏中键入 Control Panel 或控制面板，然后单击 Control Panel 或控制面板（在 Windows® 10/11 中）。

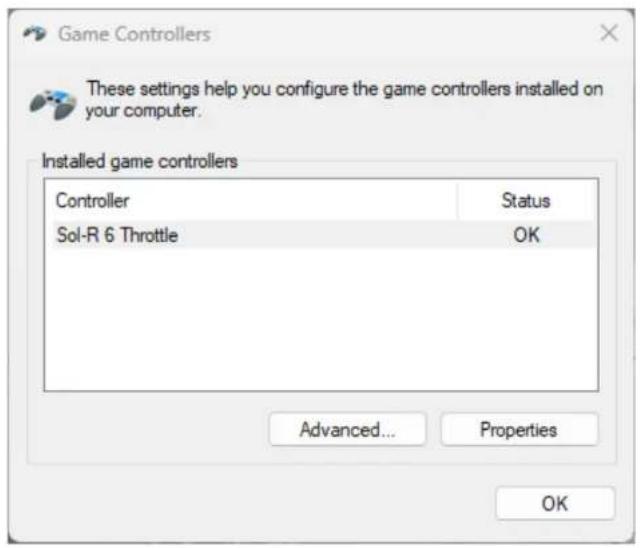

此时将显示 Game Controllers（游戏控制器）对话框。该附件将出现在屏幕上，其名称显示为 Sol-R 6 Throttle, 状态为 OK。

在 Game Controllers（游戏控制器）对话框中，单击 Properties（属性）可测试和查看所有功能。

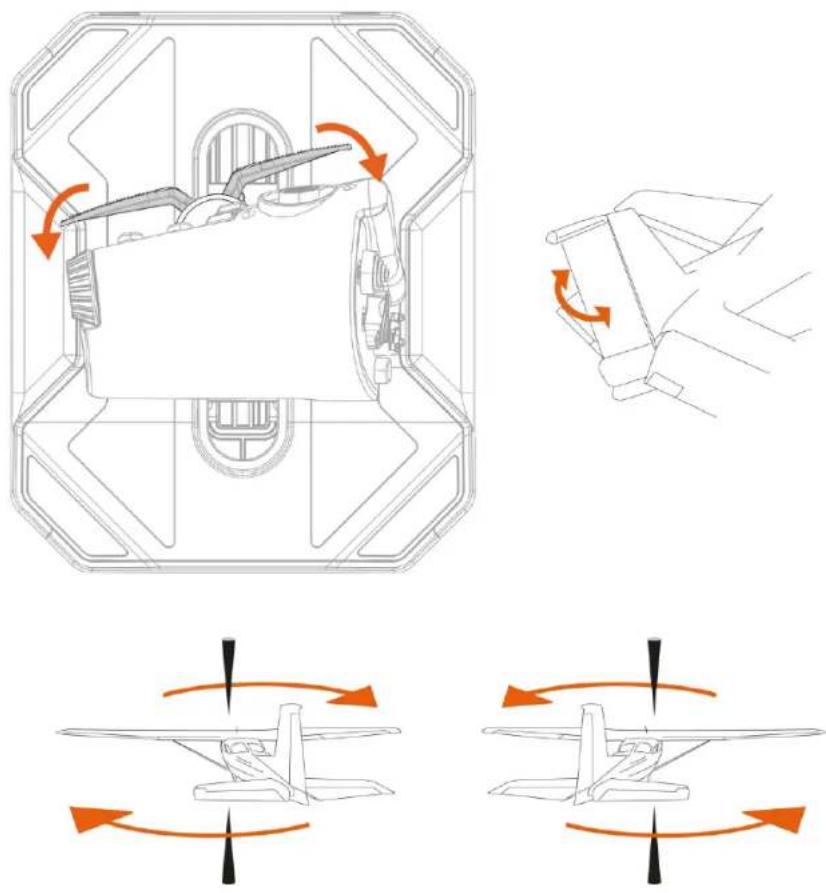

类似于飞机上飞行员通过操纵方向舵使飞机围绕其垂直轴旋转（让飞机可以左右旋转）。

Sol-R 6 Throttle 节流阀带有手动操作的方向舵功能，具备 15^ 角度行程和重新对中功能。

卡位

您可从四种挡位（无卡位；50%；80% 加力挡；双卡位）中选择最合适的卡位，从而更好地适应您所驾驶的飞行器类型。

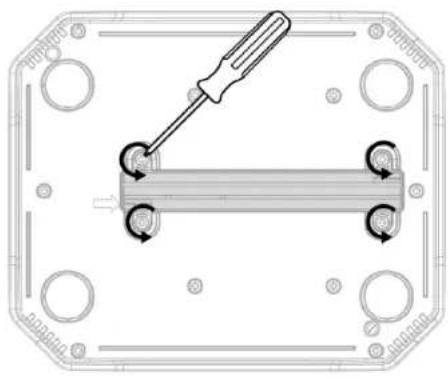

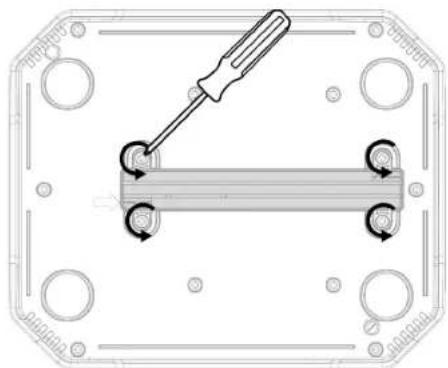

1. 拧开底座底部的四颗螺丝并卸下卡位。

1

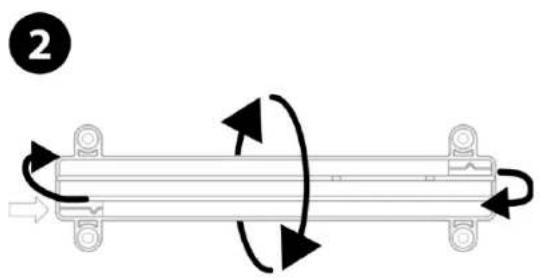

1. 请根据零件每个角和每个侧面所标示的符号，从四个挡位选项中选择所需的卡位挡位。

将您所选配置对应的符号与底座底部的箭头对齐。请参阅以下页面中的表格，查看可能的配置。

每次更改卡位挡位后，务必在控制面板中选择对应的配置（无卡位；50%；80%加力挡；双卡位）。

配置		飞行器类型
无卡位		通用航空
50%		太空模拟
80%加力挡		配备加力燃烧室的战斗机
双卡位		商用航空

6. 兼容性

确保仅使用授权的配件。使用未经授权的配件可能会损坏产品并导致保修失效。

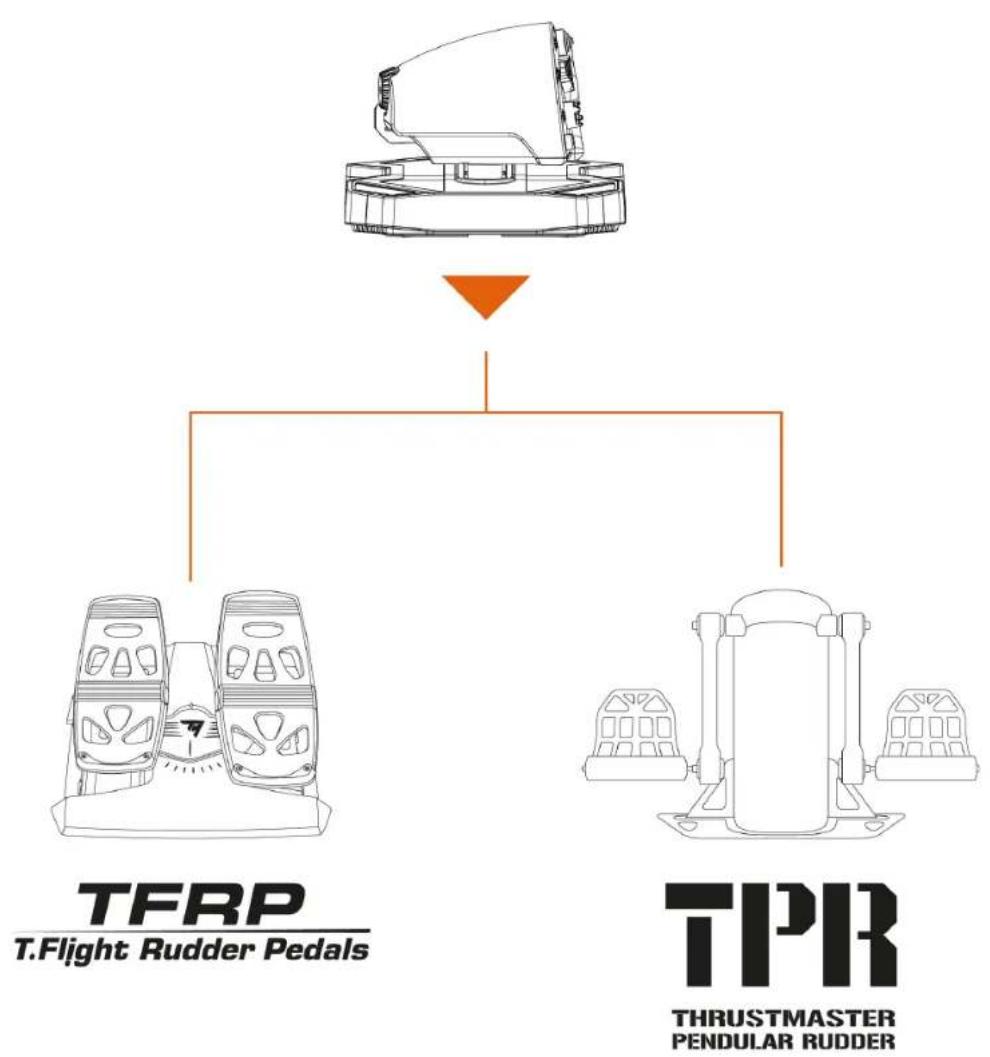

方向舵

Sol-R 6 Throttle 节流阀兼容以下方向舵踏板系统:

• TFRP T.Flight Rudder Pedals*;
• TPR:Thrustmaster（图马思特）Pendular Rudder*。

*另售

- TFRP 必须连接到 Sol-R 6 Throttle 节流阀上的 RJ12 端口。TFRP 兼容所有支持方向舵的游戏。

- TPR 必须连接到 PC 的 USB 端口。TPR 兼容所有支持多 USB 和方向舵的游戏。

7. T.A.R.G.E.T. 高级编程软件

T.A.R.G.E.T.(Thrustmaster Advanced pRogramming Graphical EdiTor) 是一款创新的高性能软件套件，可进一步提升大多数 Thrustmaster（图马思特）飞行控制器的性能，支持用户与 Thrustmaster（图马思特）社区分享配置文件。

安装

1. 请访问：

1. 在 Software（软件）部分，下载并安装 T.A.R.G.E.T. 高级编程软件。

主要特性

- 各种可能的轴配置

- 支持多种编程级别：Basic、Advanced 与 Script。

- 采用“拖放”原则。

- 可将 Sol-R 6 Throttle 节流阀与其他 Thrustmaster （图马思特）飞行模拟配件（Hotas Cougar*、T.16000M FCS*、TWCS*、TFRP*、MFD Cougar Pack*、TCA 系列*、VIPER 系列*、AVA 系列*和 Sol-R 系列，所有这些设备也兼容 T.A.R.G.E.T.）组合使用，使其可被识别为单个 USB 设备。

- 访问由 Thrustmaster（图马思特）社区创建的高级配置文件。

8. 常见问题解答和技术支持

您对 Sol-R 6 Throttle 节流阀是否有任何疑问，或者您是否遇到任何技术问题？若有的话，请访问 Thrustmaster （图马思特）技术支持网站：

http://support.thrustmaster.cn/product/sol-r-6-throttle/。

1. 我的节流阀无法正常工作，或似乎校准不当

• 关闭 PC 的电源并从 USB 断开节流阀。重新连接节流阀，重启 PC，然后重启游戏。
• 连接节流阀时，确保方向舵轴处于居中位置，避免移动该轴，以免出现任何校准问题。

2. 我无法配置我的节流阀

• 访问游戏菜单并选择选项 > 控制器 > 游戏手柄或摇杆。 然后选择最适当的配置，或重新配置节流阀选项。
• 有关详细信息，请参阅游戏的用户手册或联机帮助。
• 使用 T.A.R.G.E.T.(Thrustmaster Advanced pRogramming Graphical EdiTor) 高级编程软件。

3. 我的节流阀太灵敏或不够灵敏

- Sol-R 6 Throttle 在不同轴上完成几次移动并达到限位后，将会自动执行自校准。

- 访问游戏菜单并选择选项 > 控制器 > 游戏手柄或摇杆。 然后调整节流阀的灵敏度和盲区（如果这些选项可用）。

- 使用 T.A.R.G.E.T.(Thrustmaster Advanced pRogramming Graphical EdiTor) 高级编程软件。

4. 我的节流阀无法正常工作

- 为使 Sol-R 6 Throttle 节流阀能在视频游戏中正确工作，您需要更新其固件。

要执行更新，请访问

选择 Drivers（驱动程序），按照说明（包括下载和安装程序）进行操作。

THRUSTMASTER®

SOL-P6

THROTTLE

PC (Windows® 10/11)

使用者手册

在安裝本產品之前、以任何方式使用本產品之前以及對其執行任何維護之前，請仔細閱讀本手冊提供的說明。請務必遵守安全說明。不遵守這些說明可能導致事故和/或損壞。請保留本手冊，以便您日後查閱說明。

目錄

1. 包裝清單 5

2. 技術特性....6

3. 用法資訊....8

4. 安装到 PC 上....10

控制台....12

對應....14

1. 特性 ..... 15

方向舵功能....15

卡位 16

1. 相容性.....19

方向舵....20

1. T.A.R.G.E.T. 進階編程軟體....22

安装....22

主要特性....23

1. 常見問題解答和技術支援.....24

SOL-P6

THROTTLE

借助 Sol-R 6 Throttle 節流閥，您可以控制飛行器引擎的推力，並可輕鬆操控觸手可及的控制項，與搖桿搭配相得益彰。

本手冊將引導您安裝 Sol-R 6 Throttle 並讓其運作在最佳條件下。在開始起飛之前，請務必仔細閱讀以下說明和警告：它們將助力您盡情享受您的產品。

更新韌體

為使 Sol-R 6 Throttle 節流閥能在視訊遊戲中正確工作，您需要更新其韌體。

要執行更新，請瀏覽

選取 Drivers（驅動程式），按照說明（包括下載和安裝程式）進行操作。

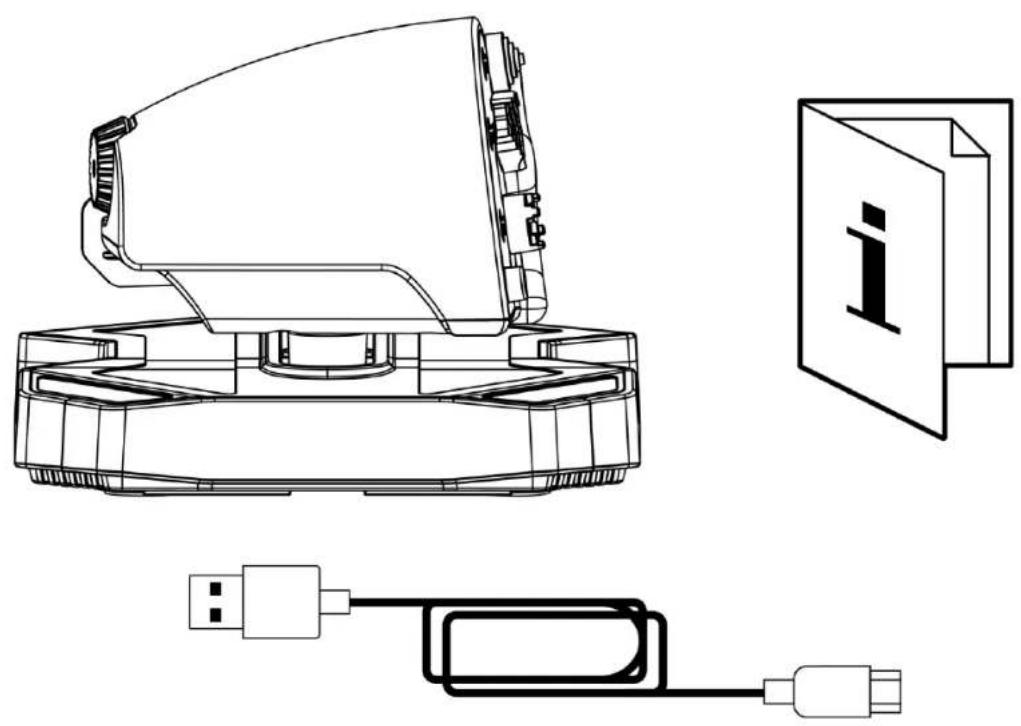

1. 包裝清單

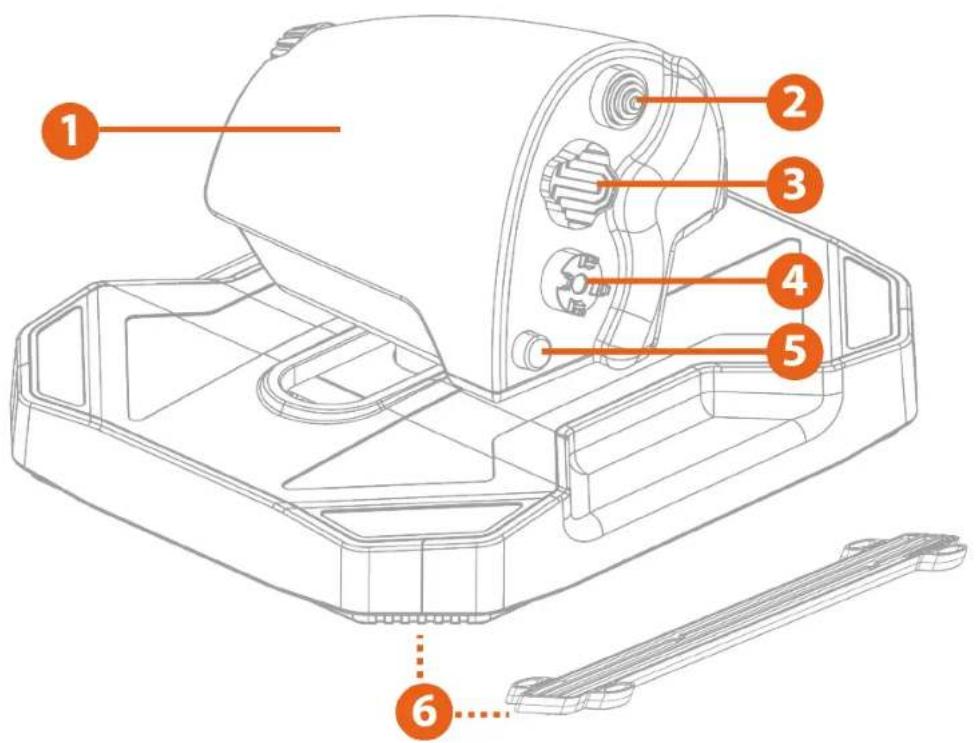

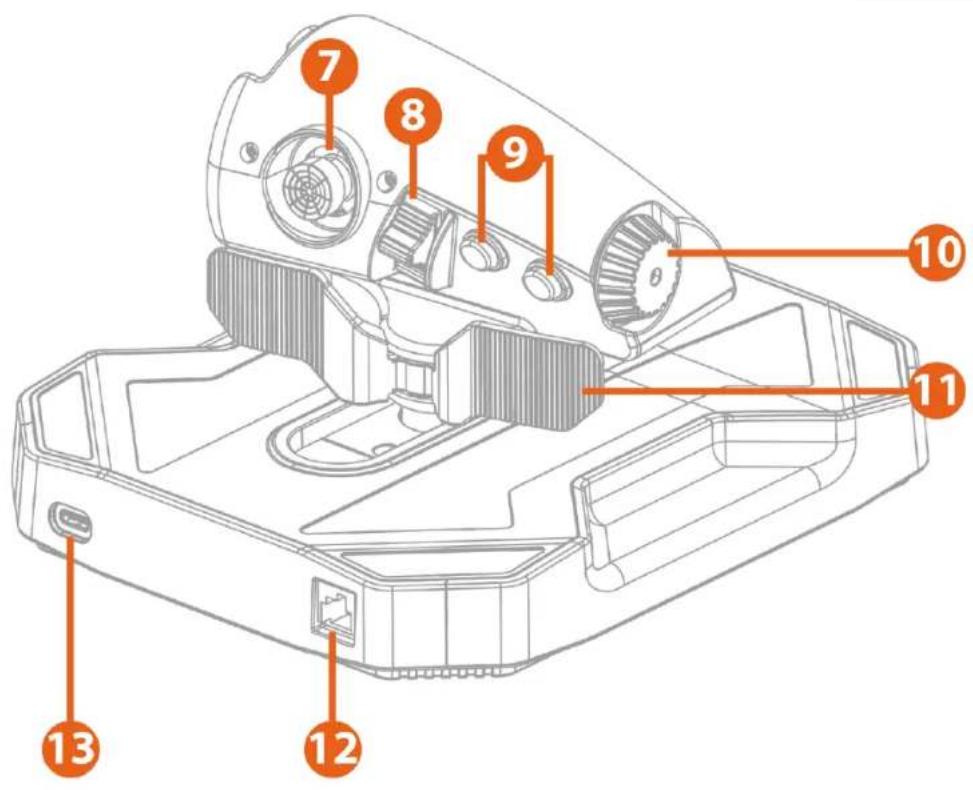

2. 技術特性

① 節流閥手柄
② 八向苦力帽開關
③ 四向苦力帽開關
4 四向苦力帽開關
⑤ 操作按钮
6 可拆卸的卡位（4 個擋位）

⑦ 模擬迷你操作桿
⑧ 撥碼開關（2個擋位）
⑨ 操作按钮
10 無線電旋鈕
11 手動操作的方向舵， 15^ 角度行程，具有重新對中功能
12 用於連接 TFRP* 方向舵踏板系統的 RJ12 接頭
13 USB-C 埠
14 USB-A 轉 USB-C 連接線

*另售

3. 用法資訊

文件

在使用本產品之前，請仔細重讀本文件，並妥善儲存以備日後參考。

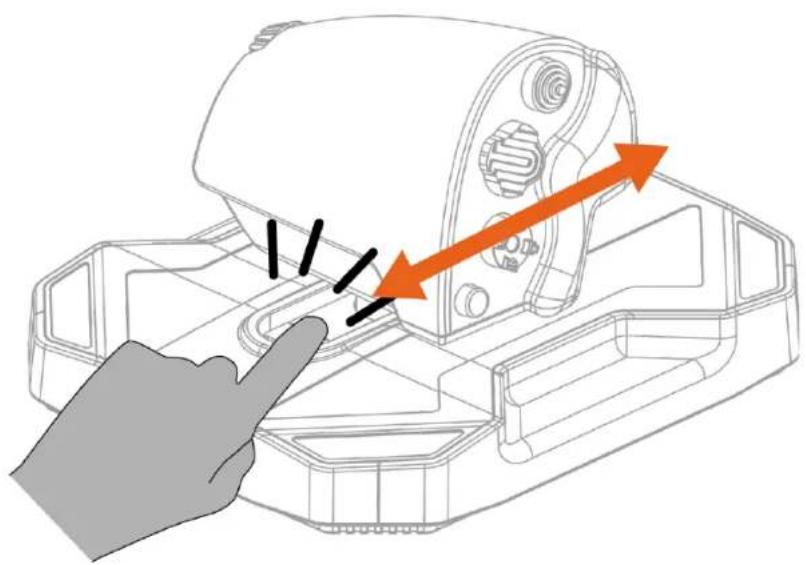

夾傷危險

使用 Sol-R 6 Throttle 節流閥時，切勿將您的手指置於底座和節流閥軸之間的間隙區域。

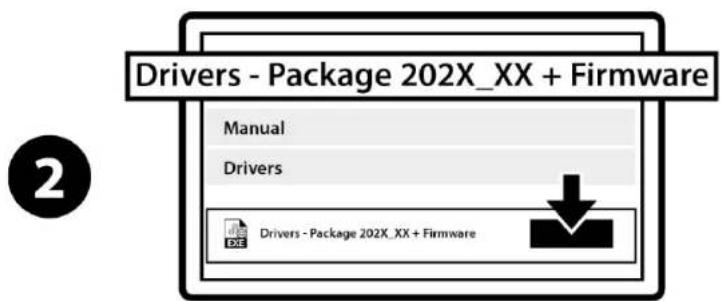

1. 下載並安裝 PC 驅動程式及其基於 Windows 控制台的自訂介面。

Drivers - Package 202X_XX + Firmware Manual Drivers Drivers - Package 202X_XX + Firmware

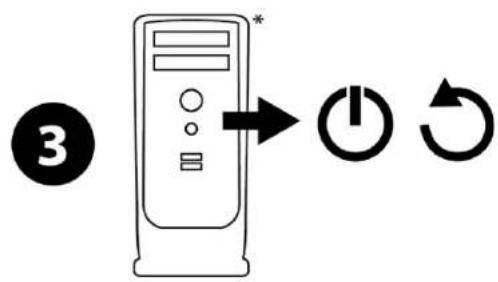

1. PC 驅動程式安裝完畢後，重新啟動電腦。


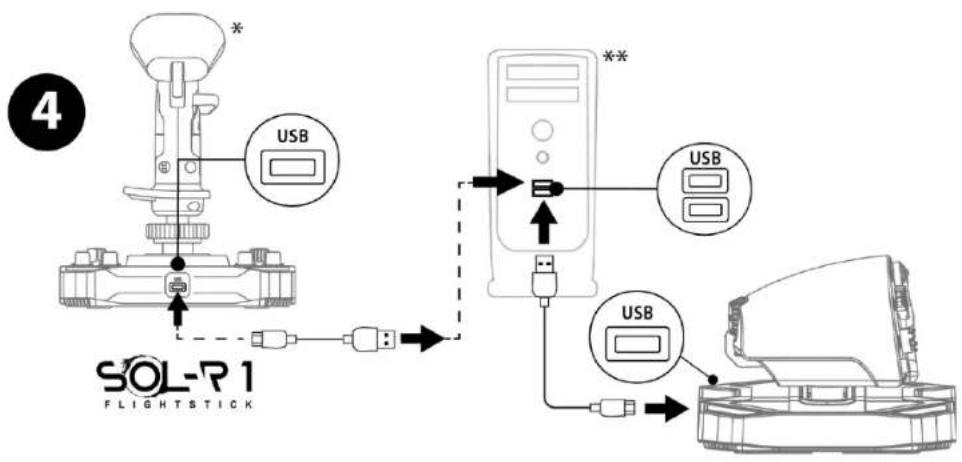

1. 使用 USB-A 轉 USB-C 連接線將 Sol-R 6 Throttle 節流閥連接到 PC 上的某個 USB 埠。

4 * USB SOL-R 1 FLIGHT STICK ** USB USB USB

*另售

**未提供

控制台

要存取控制面板，請選取 Start（開始），在搜索欄中鍵入 Control Panel 或控制台，然後按一下 Control Panel 或控制台（在 Windows® 10/11 中）。

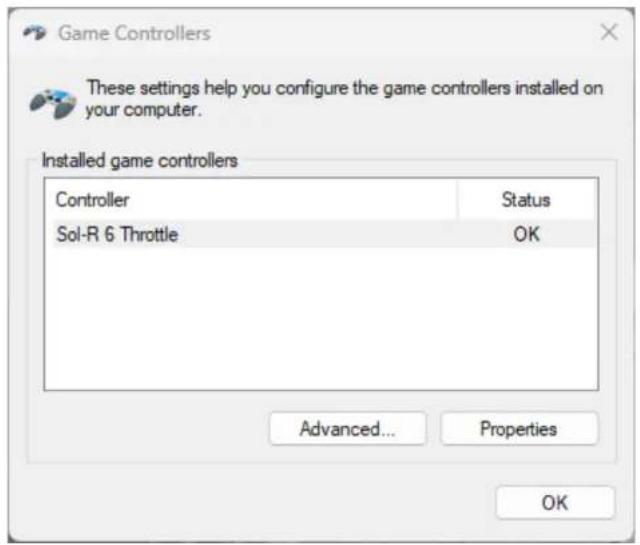

此時將顯示 Game Controllers（遊戲控制器）對話方塊。該附件將出現在螢幕上，其名稱顯示為 Sol-R 6 Throttle，狀態為 OK。

在 Game Controllers（遊戲控制器）對話方塊中，按一下 Properties（內容）可測試和檢視所有功能。

類似於飛機上飛行員透過操縱方向舵使飛機圍繞其垂直軸旋轉（讓飛機可以左右旋轉）。

Sol-R 6 Throttle 節流閥帶有手動操作的方向舵功能，具備 15° 角度行程和重新對中功能。

卡位

您可從四種擋位（無卡位；50%；80% 加力擋；雙卡位）中選取最合適的卡位，從而更好地適應您所駕駛的飛行器類型。

1. 擔開底座底部的四顆螺絲並卸下卡位。

1

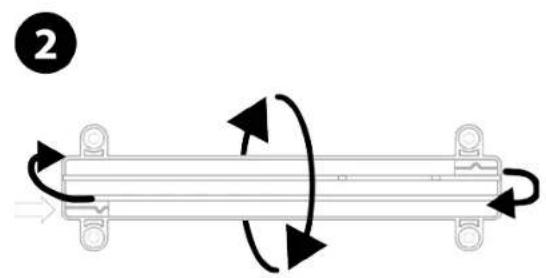

1. 請根據零件每個角和每個側面所標示的符號，從四個擋位選項中選取所需的卡位擋位。

將您所選設定對應的符號與底座底部的箭頭對齊。請參閱以下頁面中的表格，檢視可能的設定。

每次變更卡位擋位後，務必在控制台中選取對應的設定（無卡位；50%；80%加力擋；雙卡位）。

設定		飛行器類型
無卡位		通用航空
50%		太空模擬
80% 加力擋		配備加力燃燒室的戰鬥機
雙卡位		商用航空

6. 相容性

確保僅使用授權的配件。使用未經授權的配件可能會損壞產品並導致保修失效。

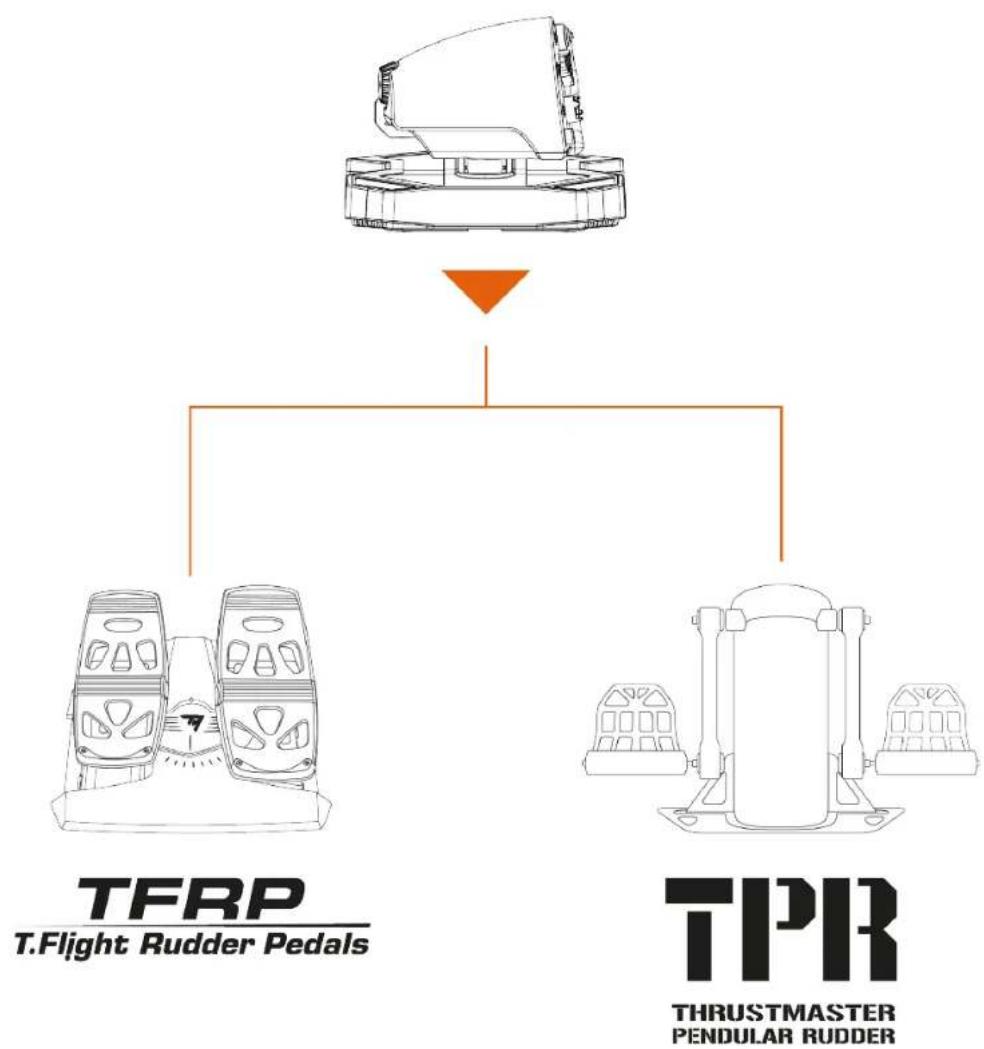

方向舵

Sol-R 6 Throttle 節流閥相容於以下方向舵踏板系統：

• TFRP T.Flight Rudder Pedals* ;
• TPR:Thrustmaster（圖馬思特）Pendular Rudder*。

*另售

- TFRP 必須連接到 Sol-R 6 Throttle 節流閥上的 RJ12埠。TFRP 相容於所有支援方向舵的遊戲。

- TPR 必須連接到 PC 的 USB 埠。TPR 相容於所有支援多 USB 和方向舵的遊戲。

7. T.A.R.G.E.T. 進階編程軟體

T.A.R.G.E.T.(Thrustmaster Advanced pRogramming Graphical EdiTor) 是一款創新的高效能軟體套件，可進一步提升大多數 Thrustmaster（圖馬思特）飛行控制器的效能，支援使用者與 Thrustmaster（圖馬思特）社群分享設定檔。

安装

1. 請瀏覽：

1. 在 Software（軟體）部分，下載並安裝 T.A.R.G.E.T. 進階編程軟體。

主要特性

- 各種可能的軸設定

- 支援多種編程級別：Basic、Advanced 與 Script。

- 採用「拖放」原則。

- 可將 Sol-R 6 Throttle 節流閥與其他 Thrustmaster （圖馬思特）飛行模擬配件（

T.16000M FCS*、TWCS*、TFRP*、MFD Cougar Pack*、TCA 系列*、VIPER 系列*、AVA 系列*和 Sol-R 系列，所有這些裝置也相容於 T.A.R.G.E.T.)組合使用，使其可被識別為單個 USB 裝置。

- 瀏覽由 Thrustmaster（圖馬思特）社群建立的進階設定檔。

8. 常見問題解答和技術支援

您對 Sol-R 6 Throttle 節流閥是否有任何疑問，或者您是否遇到任何技術問題？若有的話，請瀏覽 Thrustmaster （圖馬思特）技術支援網站：

1. 我的節流閥無法正常工作，或似乎校準不當

• 關閉 PC 的電源並從 USB 斷開節流閥。重新連接節流閥，重啟 PC，然後重啟遊戲。
• 連接節流閥時，確保方向舵軸處於居中位置，避免移動該軸，以免出現任何校準問題。

2. 我無法設定我的節流閥

• 存取遊戲功能表並選取選項 > 控制器 > 遊戲手把或搖桿。然後選取最適當的設定，或重新設定節流閥選項。
• 有關詳細資訊，請參閱遊戲的使用者手冊或線上說明。
• 使用 T.A.R.G.E.T.(Thrustmaster Advanced pRogramming Graphical EdiTor) 進階編程軟體。

3. 我的節流閥太靈敏或不夠靈敏

• Sol-R 6 Throttle 在不同軸上完成幾次移動並達到限位後，將會自動執行自校準。
• 存取遊戲功能表並選取選項 > 控制器 > 遊戲手把或搖桿。然後調整節流閥的敏感度和盲區（如果這些選項可用）。
• 使用 T.A.R.G.E.T.(Thrustmaster Advanced pRogramming Graphical EdiTor) 進階編程軟體。

4. 我的節流閥無法正常工作

- 為使 Sol-R 6 Throttle 節流閥能在視訊遊戲中正確工作，您需要更新其韌體。

要執行更新，請瀏覽

選取 Drivers（驅動程式），按照說明（包括下載和安裝程式）進行操作。

THRUSTMASTER®

SOL-P6

THROTTLE

PC (Windows ^® 10/11)
