РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Sol-R 6 Throttle THRUSTMASTER

Руководство пользователя

Внимательно прочитайте

инструкции,

содержащиеся в данном руководстве, перед

установкой, перед любым использованием

продукта и перед____ любым техническим

обслуживанием. Обязательно соблюдайте правила

техники безопасности. Несоблюдение техники

безопасности может привести к несчастным

случаям и/или повреждениям. Сохраните это

руководство, чтобы иметь возможность обратиться

к инструкциям в будущем.

СОДЕРЖАНИЕ

1. СОДЕРЖИМОЕ КОРОБКИ .....5
2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ .....6
3. ИНФОРМАЦИЯ ПО ИСПОЛЬЗОВАНИЮ ..8
4. УСТАНОВКА НА ПК....10

Панель управления....12

Назначение кнопок....14

1. ОПИСАНИЕ УСТРОЙСТВА......15

Функция направления .... 15

Фиксатор....16

1. СОВМЕСТИМОСТЬ .....19

Рули направления 20

1. РАСШИРЕННОЕ ПО ДЛЯ

ПРОГРАММИРОВАНИЯ Т.А.Р.Г.Е.Т.....22

Установка....22

Основные характеристики......23

1. ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ И

ТЕХНИЧЕСКАЯ ПОДДЕРЖКА....24

SOL-P6

THROTTLE

C Sol-R 6 Throttle вы можете управлять тягой двигателей вашего самолета и наслаждаться легкодоступными элементами управления, которые дополняют ваш джойстик.

Данное руководство поможет установить и использовать рычаг управления Sol-R 6 Throttle наилучшим образом. Перед началом работы внимательно прочитайте инструкции и предупреждения: они помогут вам получить максимум удовольствия от использования устройства.

Обновление прошивки

Чтобы рычаг управления Sol-R 6 Throttle должным образом работал с видеонграми, необходимо обновить его прошивку.

Чтобы выполнить обновление, посетите страницу https://support.thrustmaster.com/product/sol-r-6-throttle/

Выберите Drivers (Драйверы) и следуйте инструкциям, включая процедуру загрузки и установки.

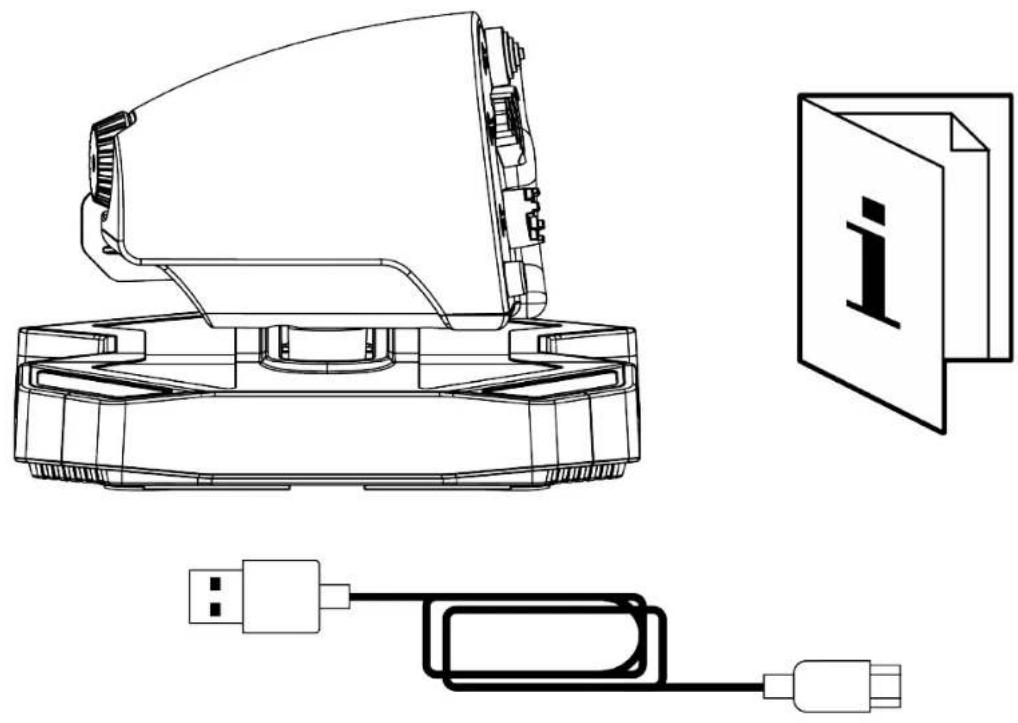

1. Содержимое коробки

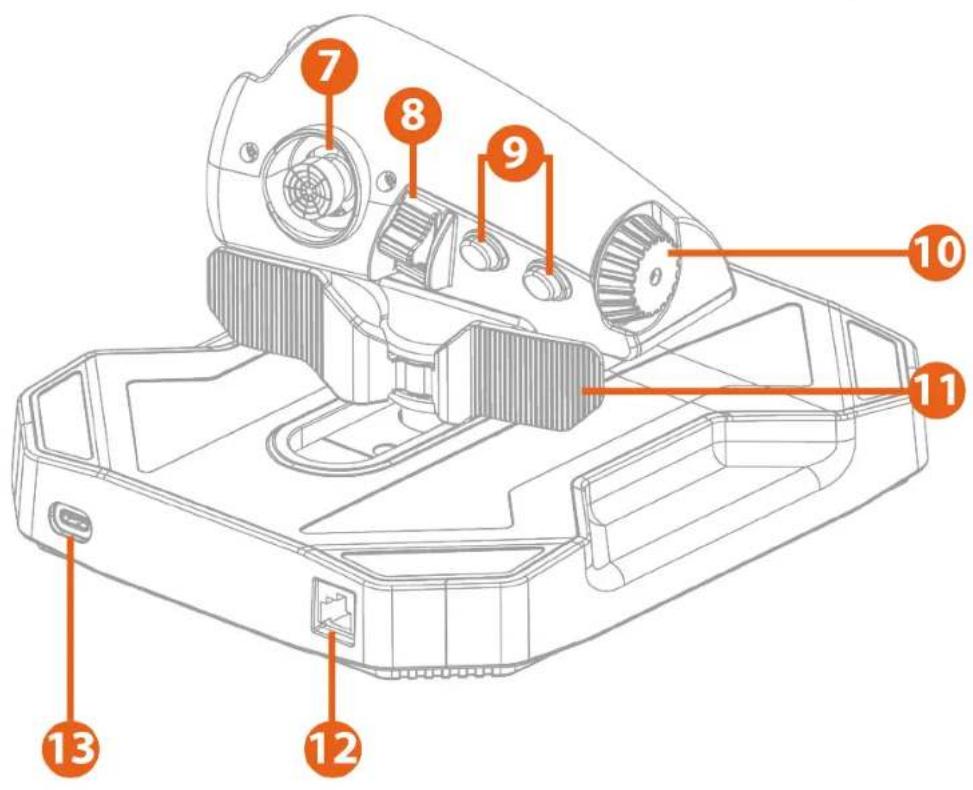

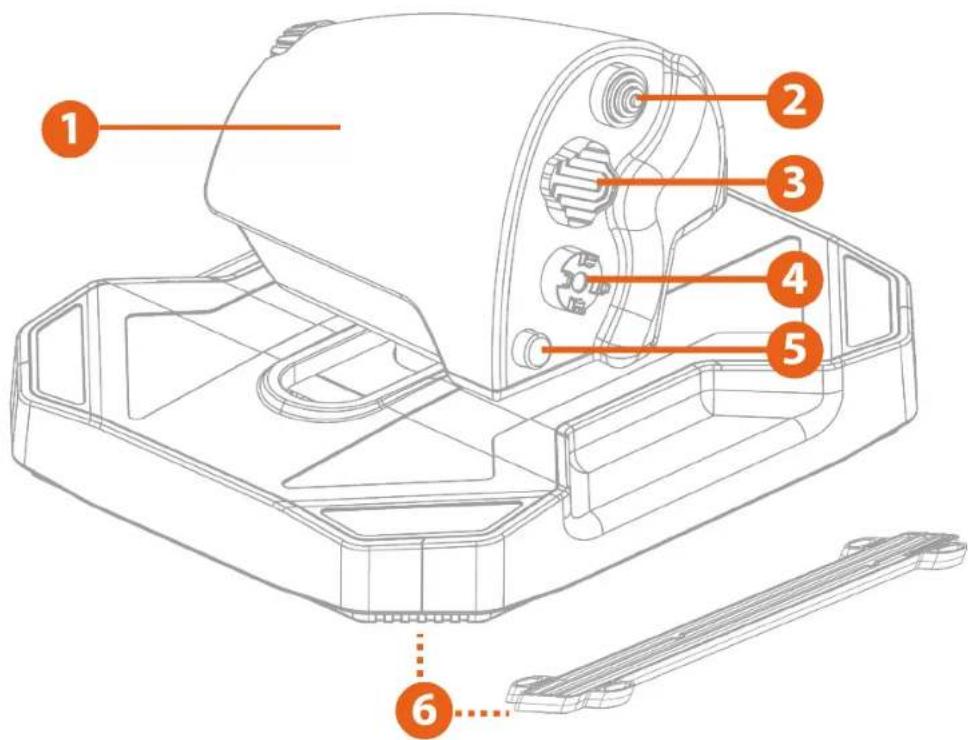

2. Технические характеристики

1 Рукоятка рычага управления
2 8-позиционный кнопочный переключатель
3 4-позиционный кнопочный переключатель
4-позиционный кнопочный переключатель
5 Кнопка управления
6 Съемный фиксатор (4 положения)

7 Аналоговый мини-джойстик
8 Рычажный переключатель (2 положения)
9 Кнопки управления
10 Поворотная ручка для управления радиоантенной
11 Руль направления с ручным управлением, с углом наклона 15° и функцией повторного центрирования
12 Разъем RJ12 для внешней системы педалей руля TFRP*
13 Разъем USB-C
14 Кабель USB-A – USB-C

* Продается отдельно

3. Информация по использованию

Документация

Перед использованием данного продукта внимательно ознакомьтесь с настоящим руководством и сохраните его для последующего использования.

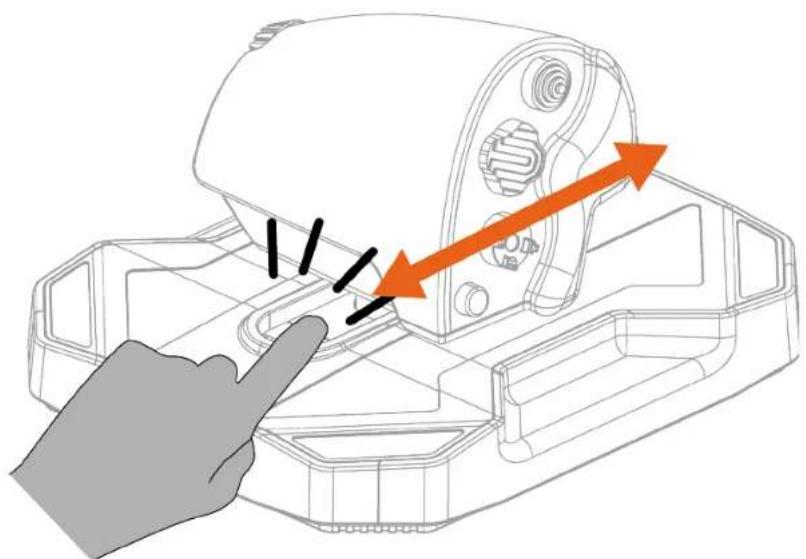

Опасность защемления

При использовании рычажного переключателя Sol-R 6 Throttle никогда не помещайте пальцы в пространство между базой и осью дросселя.

1. Перейдите на веб-сайт

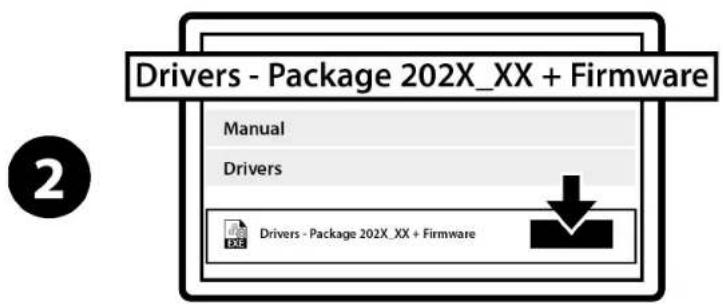

1. Скачайте и установите драйвер для ПК, добавляющий специальный интерфейс в панель управления Windows.

Drivers - Package 202X_XX + Firmware Manual Drivers Drivers - Package 202X_XX + Firmware

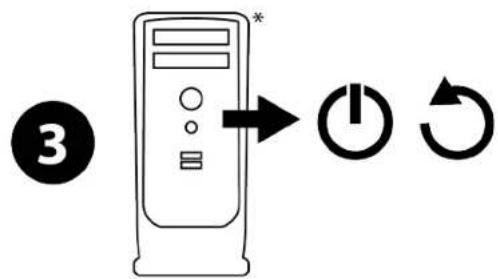

1. После установки драйвера перезагрузите ПК.

③ → ○ ←

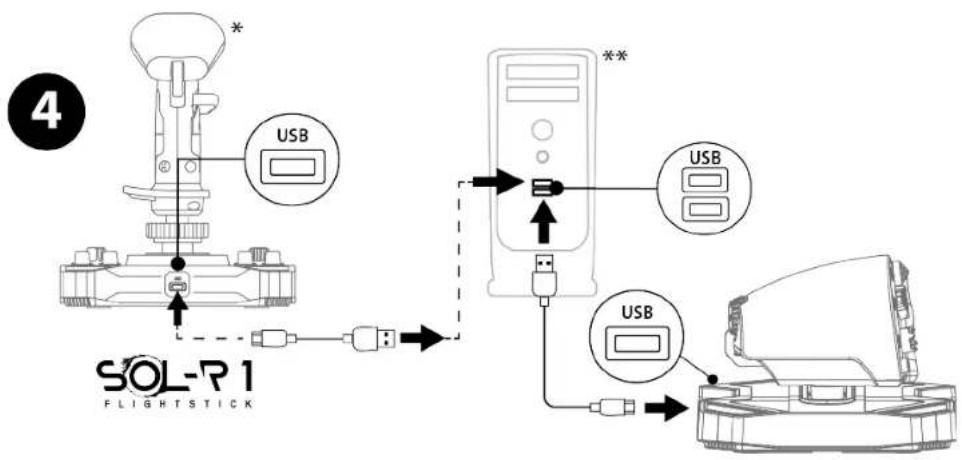

1. Подключите дроссель Sol-R 6 Throttle к одному из USB-портов вашего ПК с помощью кабеля USB-A - USB-C.

4 SOL-R 1 FLIGHT STICK

* Продается отдельно

** Не входит в комплект поставки.

Панель управления

Чтобы получить доступ к панели управления выберите Start (Пуск), введите Control Panel или Панель управления в строке поиска, и затем нажмите Control Panel или Панель управления (в Windows® 10/11).

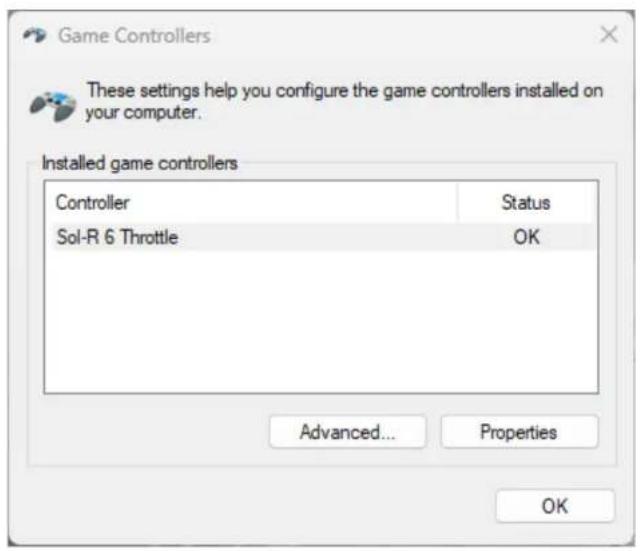

Откроется диалоговое окно Game Controllers (Игровые устройства). Аксессуар будет отображаться на экране с названием Sol-R 6 Throttle и статусом OK.

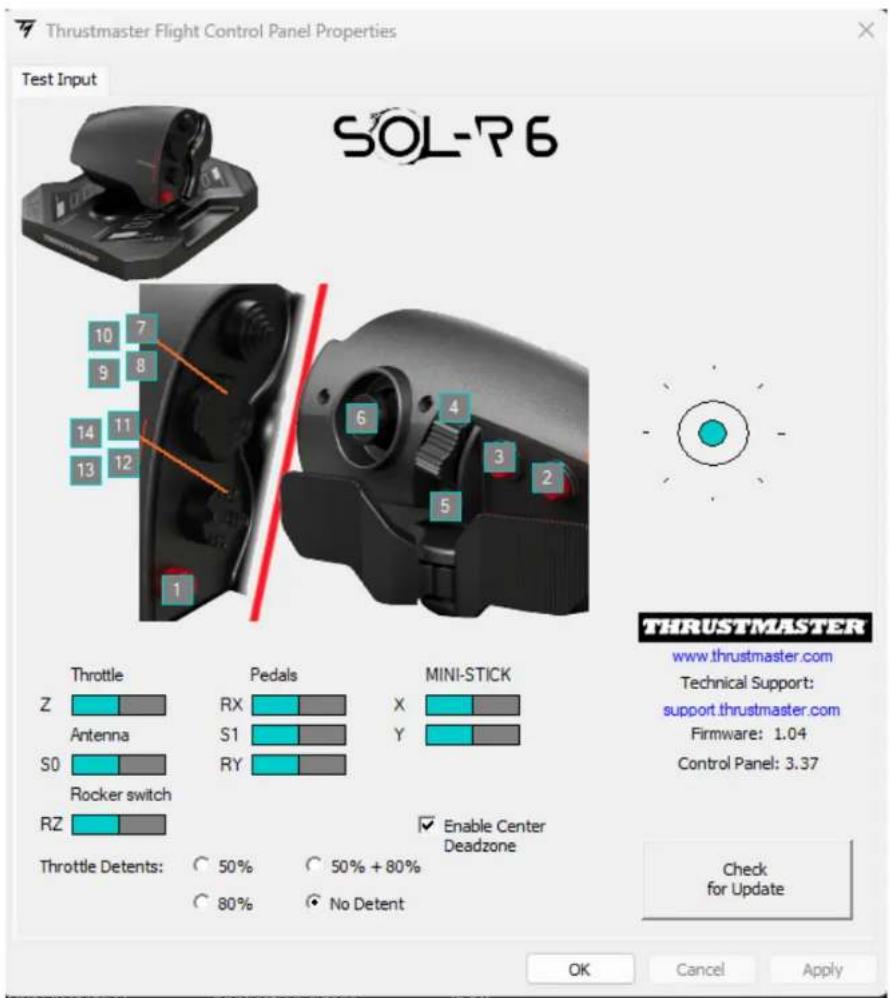

В диалоговом окне Game Controllers (Игровые устройства) нажмите Properties (Свойства) для просмотра и проверки всех характеристик устройства.

5. Описание устройства

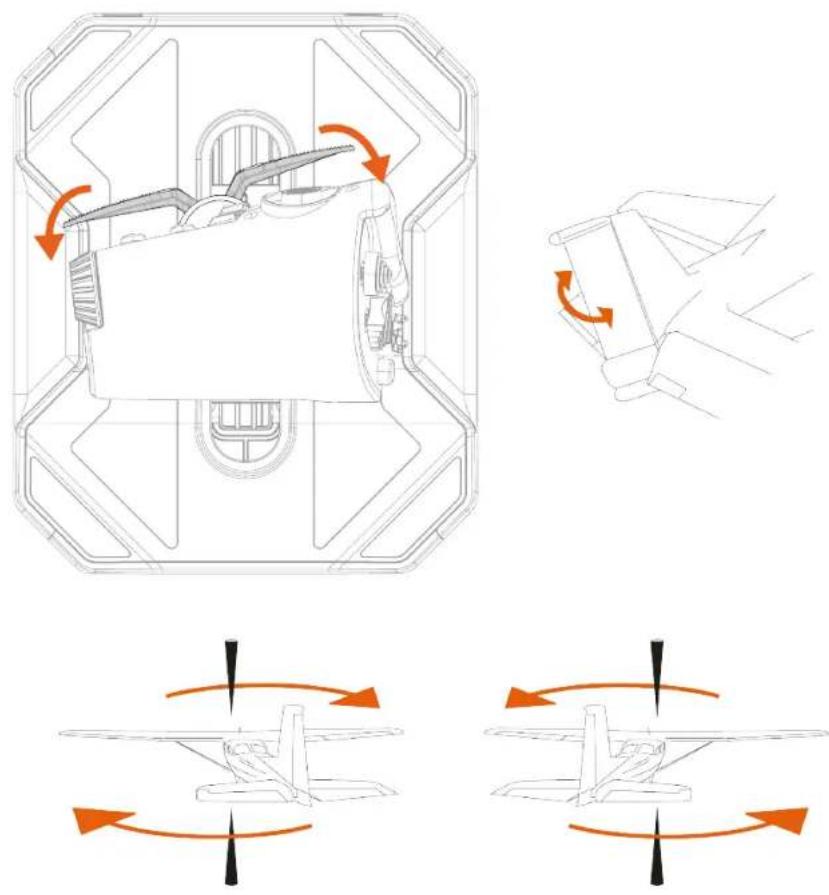

Функция направления

Во время полета пилот перемещает руль направления, чтобы изменять угол наклона самолета относительно его вертикальной оси и тем самым поворачивать самолет влево или вправо.

Рычаг управления Sol-R 6 Throttle имеет функцию руля с ручным управлением, с углом наклона 15 и функцией повторного центрирования.

Фиксамор

Фиксатор может быть настроен в четырех разных положениях (фиксатор отсутствует; 50%; 80% форсажа; двойной фиксатор), чтобы лучше соответствовать типу самолета, который вы пилотируется.

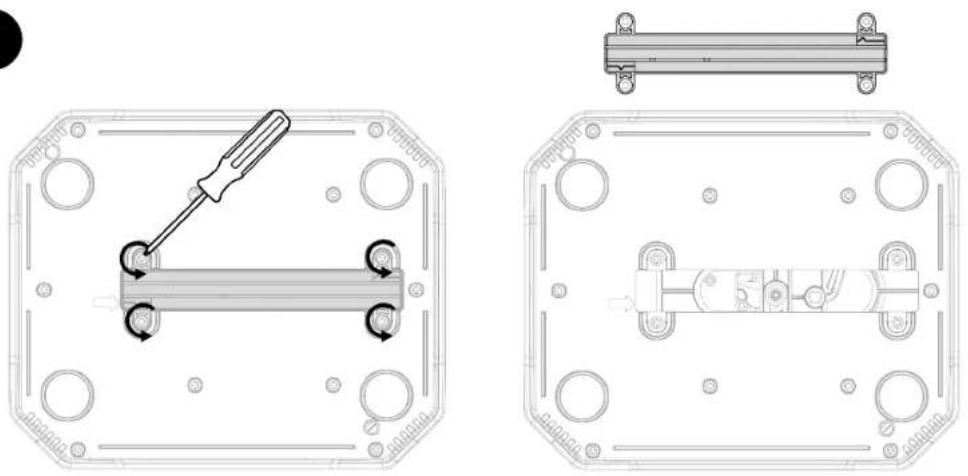

1. Открутите четыре винта, расположенные на нижней стороне базы, и снимите фиксатор.

1

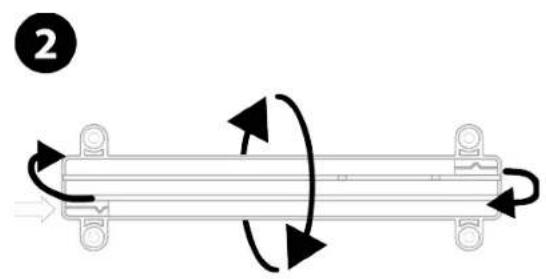

1. Выберите положение фиксатора из четырех предложенных вариантов с помощью символов, расположенных в каждом углу и на каждой стороне детали.

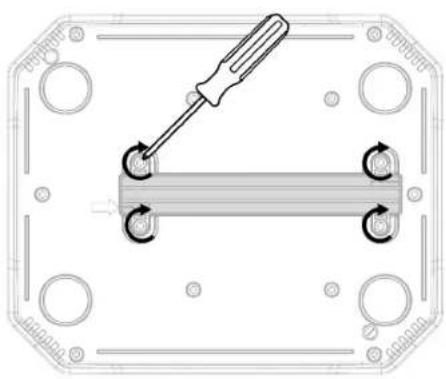

1. Установите фиксатор на место и закрутите четыре винта.

3

Совместите символ, соответствующий выбранной вами конфигурации, со стрелкой на нижней стороне базы. Возможные конфигурации приведены в таблице на следующей странице.

После каждого изменения положения фиксатора также обязательно выберите соответствующую конфигурацию (фиксатор отсутствует; 50%; 80% форсажа; двойной фиксатор) в меню Панель управления.

Конфигурации		Тип воздушного судна
Фиксаторотсутствует		Авиацияобщегоназначения
50%		Игровыесимуляторыкосмическихполетов
80%форсажа		Истребительс форсажнойкамерой
Двафиксатора		Коммерческаяавиация

6. Совместимость

Используйте только разрешенные аксессуары. Использование неодобренных аксессуаров может привести к повреждению изделия и аннулированию гарантии.

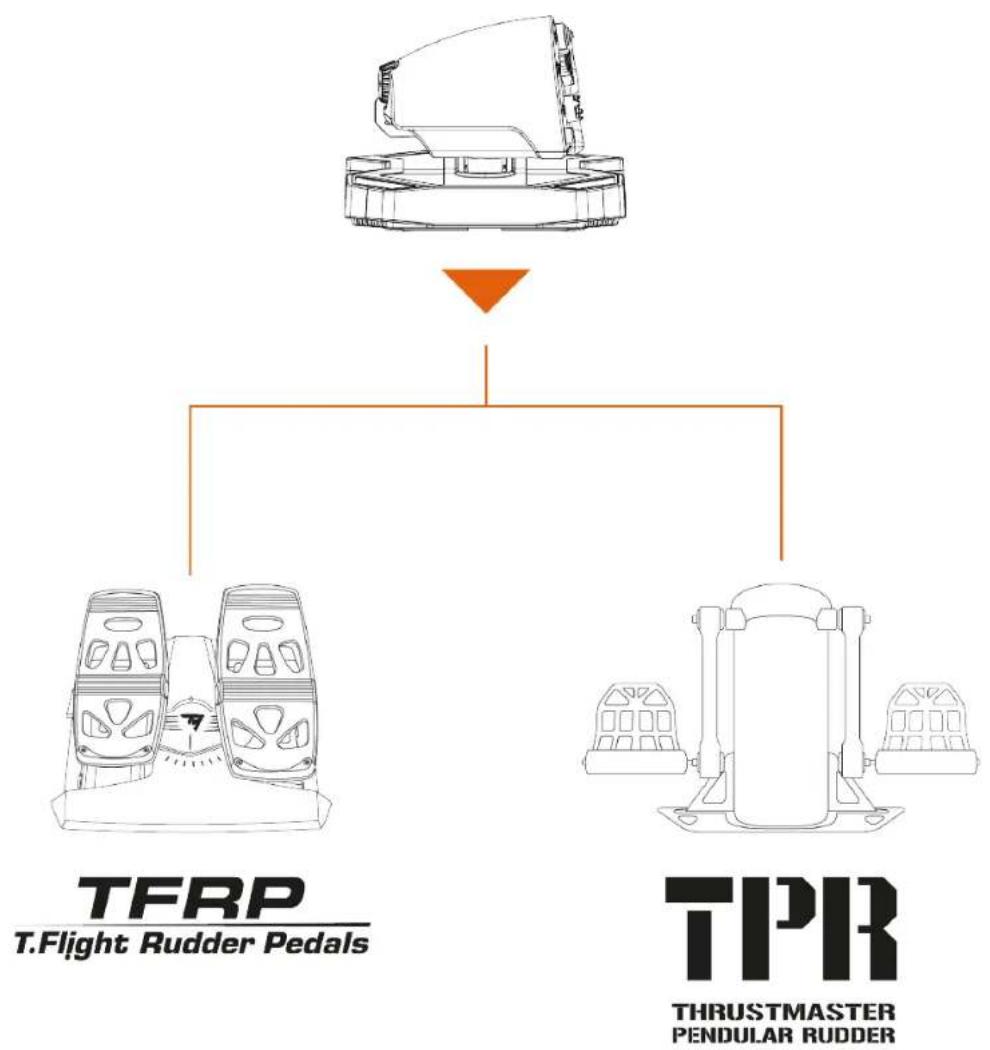

Рули направления

Дроссельная заслонка Sol-R 6 Throttle совместима со следующими системами педалей руля:

• TFRP T.Flight Rudder Pedals*;
• TPR: Thrustmaster Pendular Rudder*.

- TFRP должен быть подключен к порту RJ12 на вашем рычажном переключателе Sol-R 6 Throttle. TFRP совместим со всеми играми, поддерживающими рули.

- TPR должен быть подключен к порту USB вашего ПК. TPR совместим со всеми играми, поддерживающими мульти-USB и рули.

7. Расширенное ПО для программирования Т.А.Р.Г.Е.Т.

T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor) — это инновационный, высокопроизводительный программный пакет, позволяющий усовершенствовать большинство контроллеров для авиасимуляторов Thrustmaster и обмениваться профилями с сообществом Thrustmaster.

Установка

1. Перейдите на веб-сайт https://support.thrustmaster.com/product/sol-r-6-throttle/

2. В разделе Software (Программное обеспечение) скачайте и установите программное обеспечение для программирования Т.А.Р.Г.Е.Т.

Основные характеристики

– Различные возможности конфигурации осей.
– Доступно несколько уровней программирования: Basic, Advanced и Script.
– Поддержка метода перетаскивания.
– Возможность объединить рычажный переключатель Sol-R 6 Throttle с другими аксессуарами для авиасимуляторов Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, линейка TCA*, линейка VIPER*, линейка AVA*, линейка Sol-R* — все они также совместимы с Т.А.Р.Г.Е.Т.), что позволяет распознавать их как одно USB-устройство.
– Доступ к расширенным профилям, созданным пользователями сообщества Thrustmaster.

8. Часто задаваемые вопросы

и техническая поддержка

У вас есть вопросы относительно рычажного

переключателя Sol-R 6 Throttle или у вас возникли

технические проблемы? Посетите веб-сайт

технической поддержки Thrustmaster:

1. Рычажный переключатель работает неправильно или, возможно, некорректно откалиброван.

• Выключите ПК и отсоедините дроссель от USB-порта. Снова подключите рычажный переключатель, перезагрузите ПК, а затем перезапустите игру.
  – При подключении рычажного переключателя держите ось руля по центру и не перемещайте ее, чтобы избежать проблем с калибровкой.

2. Я не могу настроить свой рычажный переключатель

• Перейдите в меню игры и выберите Options > Controller > Gamepad (Параметры > Контроллер > Геймпад) или Joystick (Джойстик). Затем выберите наиболее подходящую конфигурацию или полностью переконфигурируйте параметры рычажного переключателя.
  – Для получения дополнительной информации см. руководство пользователя или онлайн-справку для своей игры.
  – Воспользуйтесь расширенным ПО для программирования Т.А.Р.Г.Е.Т. (Thrustmaster Advanced pRogramming Graphical EdiTor).

3. Рычажный переключатель слишком или недостаточно чувствительный

– Рычажный переключатель Sol-R 6 Throttle самостоятельно калибруется после нескольких движений по различным осям и после достижения остановок.

- Перейдите в меню игры и выберите Options > Controller > Gamepad (Параметры > Контроллер > Геймпад) или Joystick (Джойстик). Затем настройте чувствительность рычажного переключателя и мертвые зоны, если эти опции доступны.

– Воспользуйтесь расширенным ПО для программирования Т.А.Р.Г.Е.Т. (Thrustmaster Advanced pRogramming Graphical EdiTor).

4. Рычажный переключатель не работает

– Чтобы рычаг управления Sol-R 6 Throttle должным образом работал с видеонграми, необходимо обновить его прошивку.

Чтобы выполнить обновление, посетите страницу https://support.thrustmaster.com/product/sol-r-6-throttle/

Выберите Drivers (Драйверы) и следуйте инструкциям, включая процедуру загрузки и установки.
