INSTRUKCJA OBSŁUGI Sol-R 6 Throttle THRUSTMASTER

Przed zainstalowaniem urządzenia, przed każdym jego użyciem i przed wykonaniem jakichkolwiek czynności konserwacyjnych uważnie przeczytaj wskazówki zawarte w niniejszej instrukcji. Koniecznie przestrzegaj wskazówek dotyczących bezpieczeństwa. Ich nieprzestrzeganie może prowadzić do wypadków i/lub uszkodzeń. Zachowaj tę instrukcję do ewentualnego użycia w przyszłości.

SPIS TREŚCI

1. ZAWARTOŚĆ OPAKOWANIA......5
2. ELEMENTY TECHNICZNE......6
3. INFORMACJE DOTYCZĄCE

KORZYSTANIA 8

1. INSTALACJA NA KOMPUTERZE PC .....10

Panel sterowania....12

Mapowanie 14

1. ELEMENTY....15

Funkcja steru kierunku....15

Zapadka....16

1. ZGODNOŚĆ....19

Stery kierunku 20

Główne cechy i funkcje....23

1. CZESTO ZADAWANE PYTANIA I POMOC

TECHNICZNA....24

SOL-R6

THROTTLE

Dźwignia przepustnicy Sol-R 6 Throttle umożliwia sterowanie siłą ciągu silników samolotu oraz udostępnia elementy sterujące, które uzupełniają funkcje joysticka i są zawsze pod ręką.

Niniejsza instrukcja pomoże Ci w instalacji i optymalnej eksploatacji dźwigni przepustnicy Sol-R 6 Throttle. Zanim wzbijesz się w powietrze, uważnie zapoznaj się ze wskazówkami i ostrzeżeniami, które pomogą Ci czerpać maksymalną przyjemność z użytkowania urządzenia.

Aktualizowanie oprogramowania sprzętowego

Aby dźwignia przepustnicy Sol-R 6 Throttle działała prawidłowo w grach wideo, należy zaktualizować jej oprogramowanie sprzętowe.

Aby wykonać aktualizację, wejdź na stronę:

Wybierz Drivers (Sterowniki) i wykonaj instrukcje obejmujące procedurę pobierania oraz instalacji.

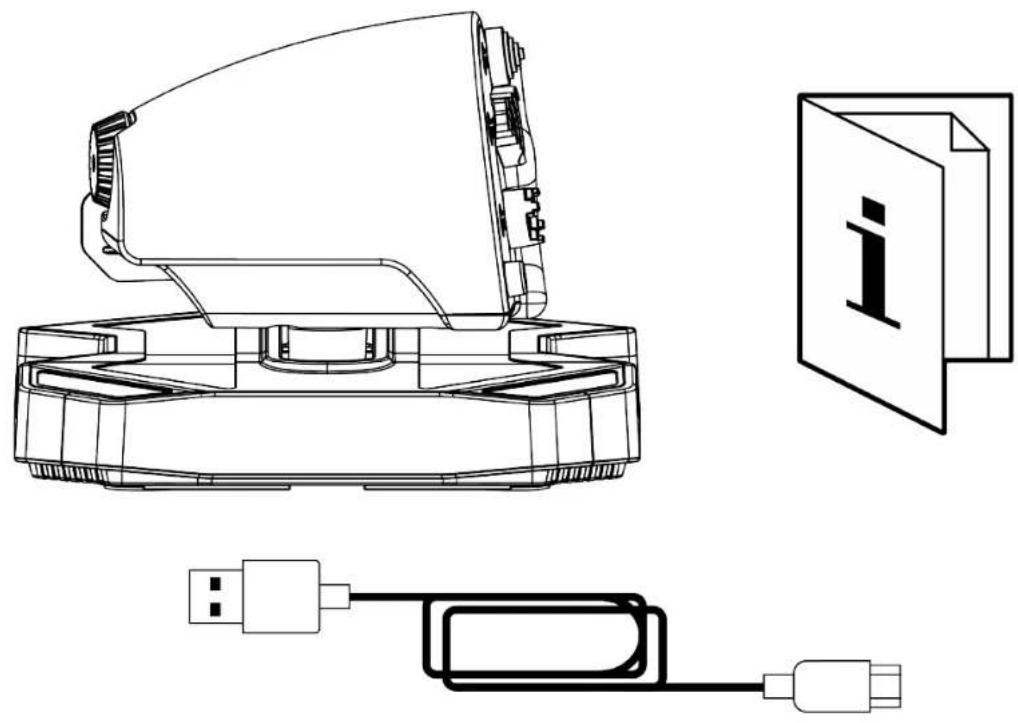

1. Zawartość opakowania

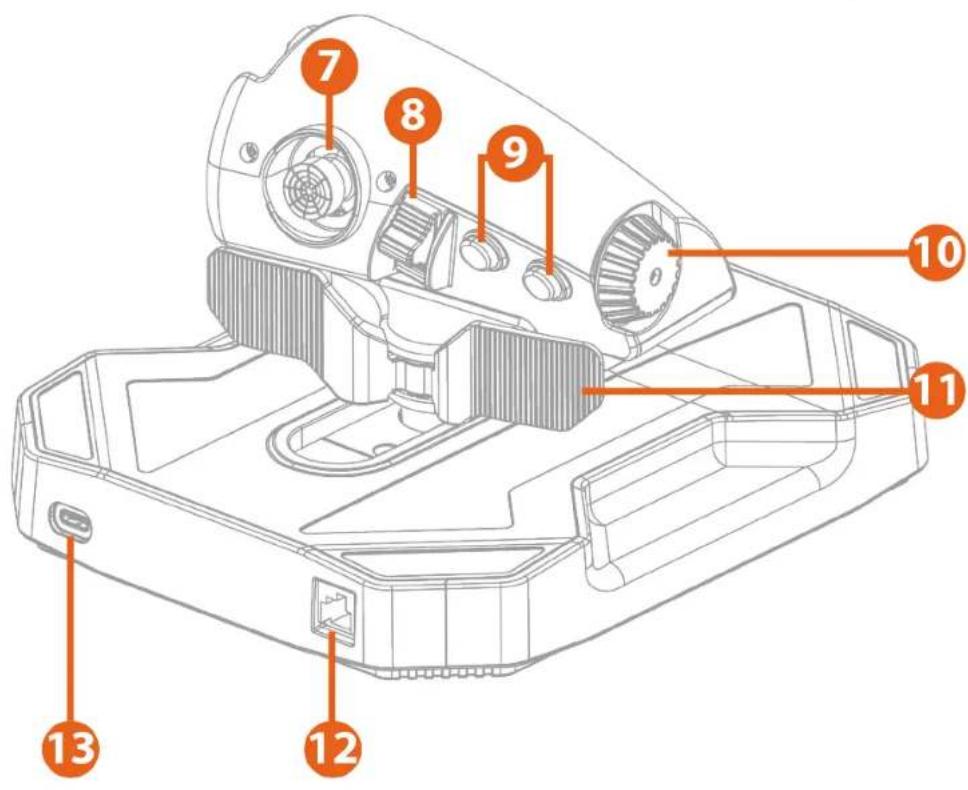

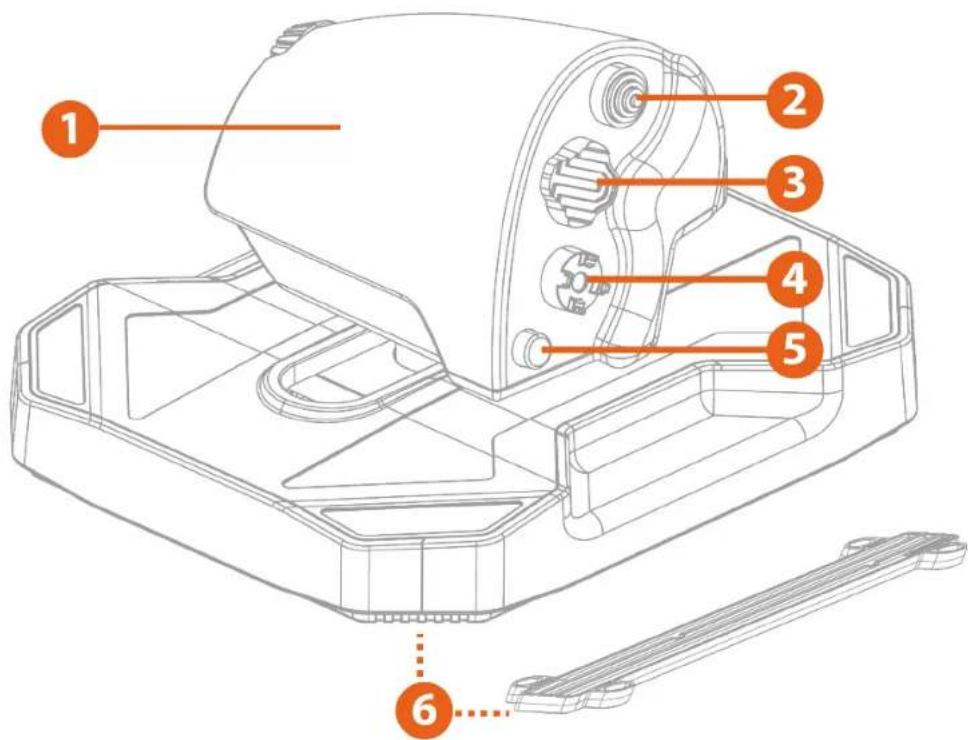

2. Elementy techniczne

① Uchwyt przepustnicy
2 8-kierunkowy przełącznik grzybkowy
3 4-kierunkowy przełącznik grzybkowy
4 4-kierunkowy przełącznik grzybkowy
5 Przycisk czynności
6 Demontowana zapadka (4 położenia)

7 Minidrażek analogowy
8 Przełącznik dwupozycyjny
9 Przyciski czynności
10 Pokrętło radiowe
⑪ Ręcznie obsługiwany ster kierunku z 15-stopniowym kątem i funkcją automatycznego środkowania
⑫ Złącze RJ12 do podłączenia zewnętrznego układu pedałów steru kierunku TFRP*
13 Złącze USB-C
14 Kabel USB-A - USB-C

* Do nabycia osobno

3. Informacje dotyczące korzystania

Dokumentacja

Zanim rozpoczniesz korzystanie z urządzenia, jeszcze raz uważnie zapoznaj się z tym dokumentem, a następnie zachowaj go do wglądu.

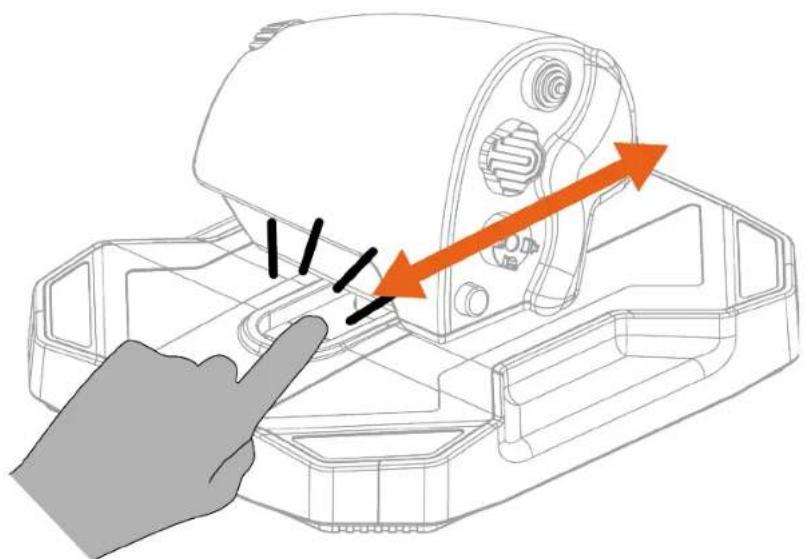

Ryzyko przytrzaśnięcia

Podczas korzystania z dźwigni przepustnicy Sol-R 6 Throttle nigdy nie umieszczaj palców w strefie między podstawą i osią przepustnicy.

4. Instalacja na komputerze PC

1. Wejdź na stronę:

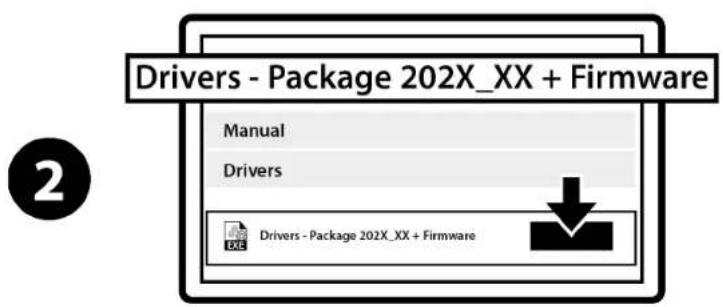

1. Pobierz i zainstaluj sterownik dla komputera PC oraz jego specjalny interfejs przeznaczony do Panelu sterowania systemu Windows.

Drivers - Package 202X_XX + Firmware Manual Drivers Drivers - Package 202X_XX + Firmware

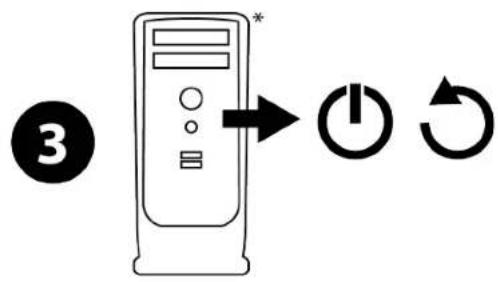

1. Po zainstalowaniu sterownika komputerowego uruchom ponownie komputer.

③ *

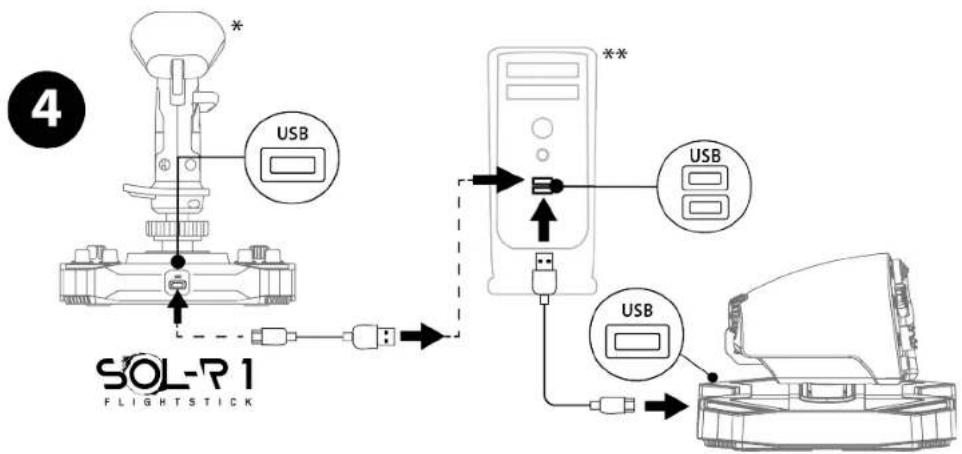

1. Podłącz dźwignię przepustnicy Sol-R 6 Throttle do jednego z portów USB komputera przy użyciu kabla USB-A – USB-C.

4 * USB SOL-R 1 FLIGHTSTICK ** USB USB

* Do nabycia osobno

** Do nabycia osobno

Panel sterowania

Aby uzyskać dostęp do panelu sterowania, wybierz Start, wpisz Control Panel lub Panel sterowania w pasku wyszukiwania, a następnie kliknij Control Panel lub Panel sterowania (w systemie Windows® 10/11).

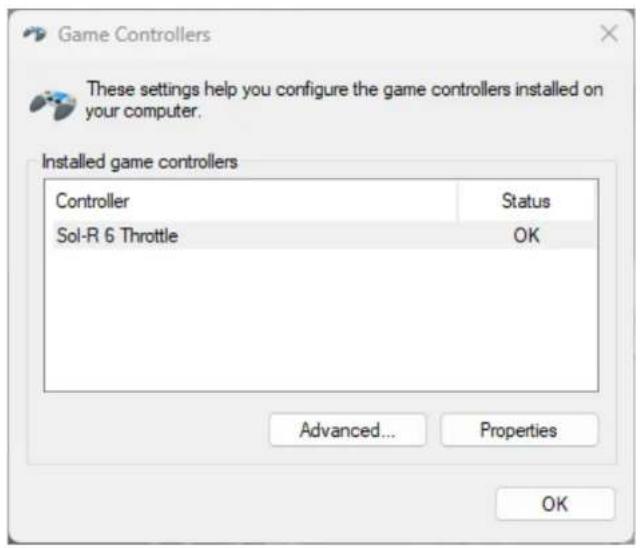

Wyświetli się okno dialogowe Game Controllers (Kontrolery gier). Akcesorium będzie widoczne na ekranie pod nazwą Sol-R 6 Throttle i ze stanem OK.

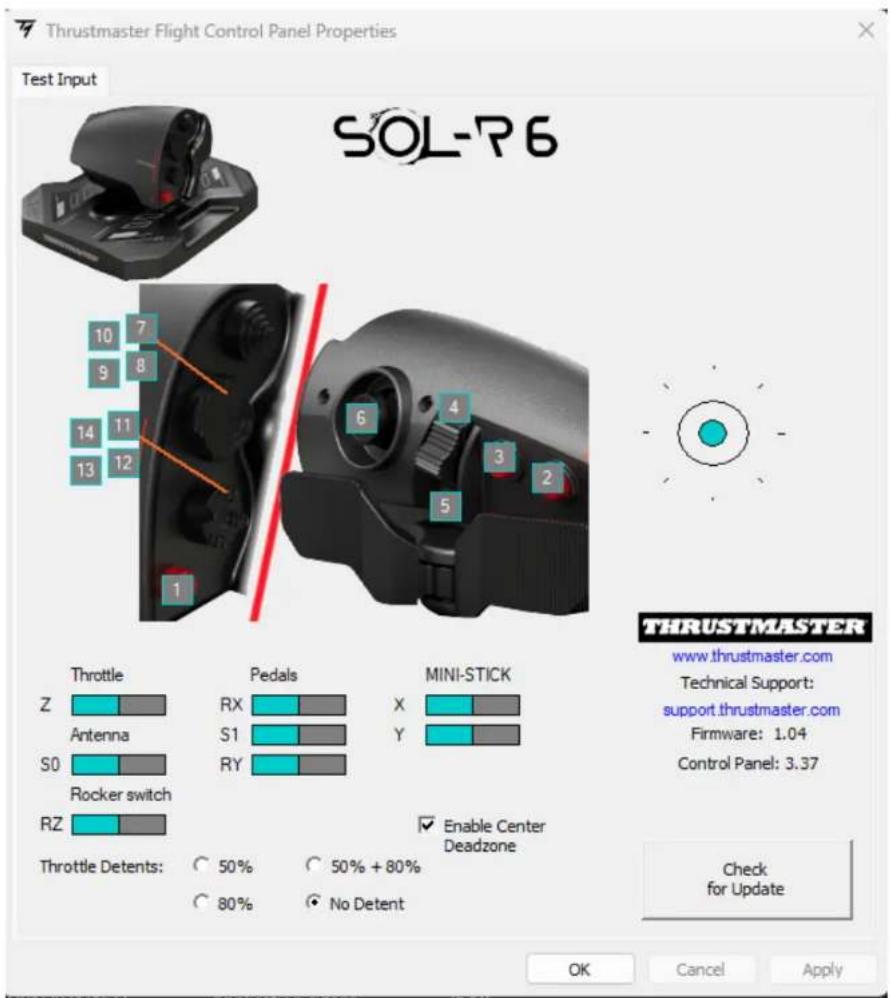

W oknie dialogowym Game Controllers (Kontrolery gier) kliknij Properties (Właściwości), aby przetestować i wyświetlić wszystkie funkcje.

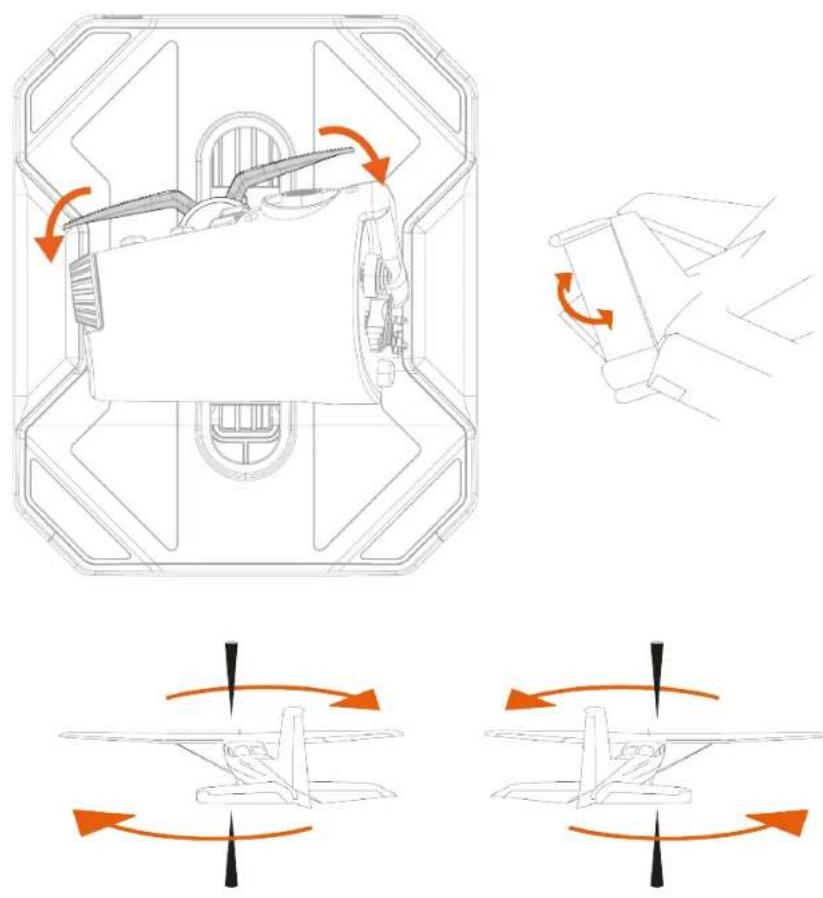

Funkcja steru kierunku

W samolocie pilot manipuluje sterem kierunku, aby obracać samolot wokół osi pionowej (powodując jego skręcanie w lewo lub w prawo).

Dźwignia przepustnicy Sol-R 6 Throttle udostępnia ręcznie obsługiwaną funkcję steru kierunku z 15-stopniowym kątem i automatycznym środkowaniem.

Zapadka

Cztery dostępne położenia zapadki (brak zapadki, 50%, dopalacz na 80%, podwójna zapadka) pozwalają ją skonfigurować zgodnie z rodzajem pilotowanego samolotu.

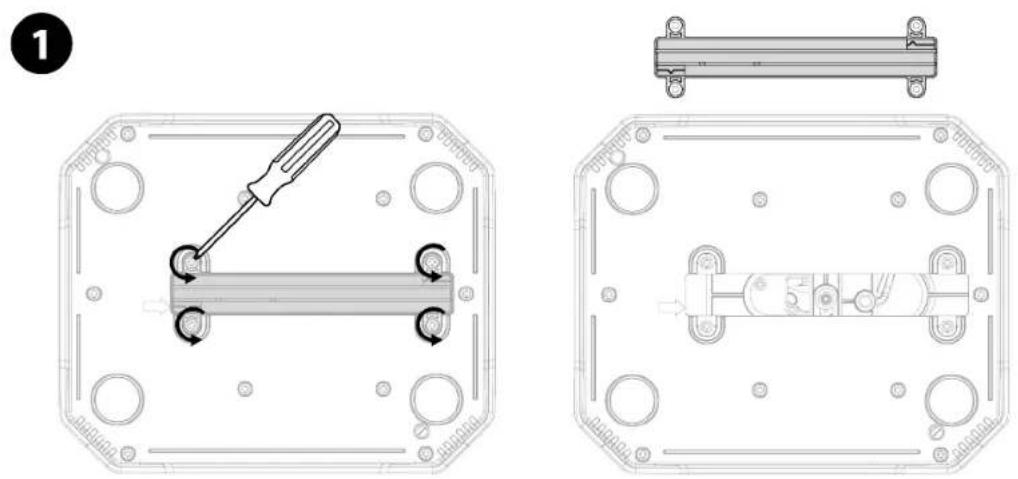

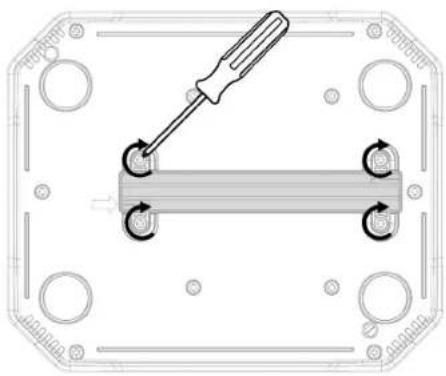

1. Odkręć cztery śruby znajdujące się na spodzie podstawy i zdemontuj zapadkę.

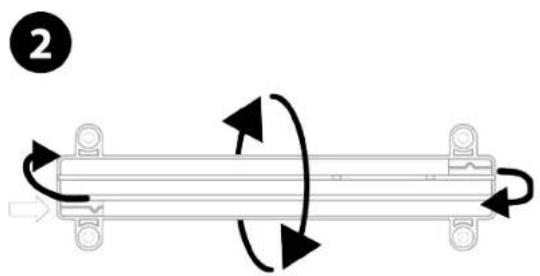

1. Wybierz jedno z czterech możliwych położen zapadki, korzystając z symboli umieszczonych w narożnikach i na każdej stronie tego elementu.

1. Ponownie zamontuj zapadkę i wkręć cztery śruby.

3

Wyrównaj symbol odpowiadający wybranej konfiguracji ze strzałką znajdującą się na spodzie podstawy. Możliwe konfiguracje przedstawiono w tabeli na następnej stronie.

Pamiętaj, aby po każdej zmianie położenia zapadki wybrać również odpowiednią konfigurację (brak zapadki, 50%, dopalacz na 80%, podwójna zapadka) w Panelu sterowania.

Konfiguracje		Rodzaj statku powietrznego
Brak zapadki		Lotnictwo ogólne
50%		Symulacje kosmiczne
Dopalacz na 80%		Samolot myśliwski z dopalaczem
Podwójna zapadka		Lotnictwo komercyjne

6. Zgodność

Używaj wyłącznie zatwierdzonych akcesoriów. Korzystanie z niezatwierdzonych akcesoriów może doprowadzić do uszkodzenia urządzenia i unieważnienia gwarancji.

Stery kierunku

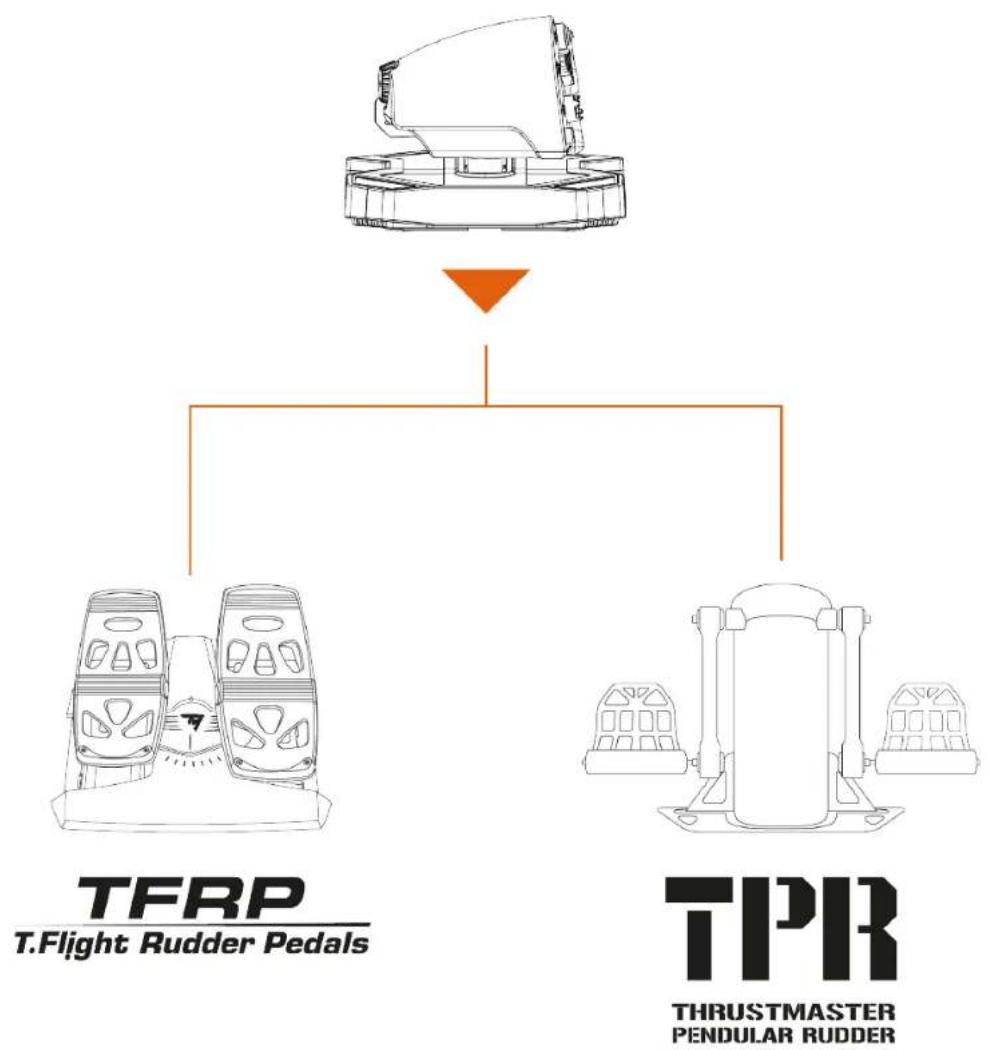

Dźwignia przepustnicy Sol-R 6 Throttle jest zgodna z następującymi układami pedałów steru kierunku:

• TFRP T.Flight Rudder Pedals*;
• TPR: Thrustmaster Pendular Rudder*.

- Układ TFRP należy podłączyć do portu RJ12 dźwigni przepustnicy Sol-R 6 Throttle. Układ TFRP jest zgodny ze wszystkimi grami obsługującymi ster kierunku.

- Układ TPR należy podłączyć do portu USB komputera. Układ TPR jest zgodny ze wszystkimi grami obsługującymi funkcję multi-USB i ster kierunku.

7. Zaawansowana aplikacja do programowania T.A.R.G.E.T.

T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor) to innowacyjny, bardzo zaawansowany pakiet oprogramowania, za pomocą którego można rozszerzać możliwości większości kontrolerów lotniczych Thrustmaster i udostępniać profile ustawień w ramach społeczności Thrustmaster.

Instalacja

1. Wejdź na stronę:

1. Z sekcji Software (Oprogramowanie) pobierz i zainstaluj zaawansowaną aplikację do programowania T.A.R.G.E.T.

Główne cechy i funkcje

– Różne konfiguracje osi
- Wiele dostępnych poziomów programowania: Basic, Advanced i Script
- Korzystanie z techniki przeciągania i upuszczania
- Możliwość łączenia dźwigni przepustnicy Sol-R 6 Throttle z innymi akcesoriami Thrustmaster do symulacji lotu (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, seria TCA*, seria VIPER*, seria AVA*, seria Sol-R* — również zgodnymi z aplikacją T.A.R.G.E.T.), dzięki czemu są one rozpoznawane jako jedno urządzenie USB
- Dostęp do zaawansowanych profili tworzonych przez członków społeczności Thrustmaster

8. Często zadawane pytania i pomoc techniczna

Masz pytania dotyczące dźwigni przepustnicy Sol-R 6 Throttle lub napotykasz problemy techniczne? Jeśli tak, wejdź na stronę pomocy technicznej Thrustmaster:

1. Dźwignia przepustnicy nie działa prawidłowo lub wydaje się niewłaściwie skalibrowana

• Wyłącz komputer i odłącz dźwignię przepustnicy od portu USB. Następnie ponownie podłącz dźwignię przepustnicy, a następnie ponownie uruchom komputer, a po nim grę.
• Podczas podłączania dźwigni przepustnicy pilnuj, aby oś steru kierunku znajdowała się w położeniu środkowym, i nie poruszaj nim, aby uniknąć problemów z kalibracją.

2. Nie mogę skonfigurować dźwigni przepustnicy

• Wejdź do menu gry i wybierz Opcje > Kontroler > Kontroler gier, Gamepad lub Joystick. Następnie wybierz optymalną konfigurację lub całkowicie przekonfiguruj opcje dźwigni przepustnicy.
• Więcej informacji znajdziesz w instrukcji obsługi gry lub jej pomocy online.
• Skorzystaj z zaawansowanej aplikacji do programowania T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor).

3. Dźwignia przepustnicy jest zbyt czuła lub niewystarczająco czuła

– Dźwignia przepustnicy Sol-R 6 Throttle kalibruje się automatycznie po kilku ruchach wzdłuż/wokół poszczególnych osi i po osiągnięciu blokad.
- Wejdź do menu gry i wybierz Opcje > Kontroler > Kontroler gier, Gamepad lub Joystick. Następnie dostosuj czułość i strefy martwe dźwigni przepustnicy, jeśli są dostępne takie opcje.
- Skorzystaj z zaawansowanej aplikacji do programowania T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor).

4. Dźwignia przepustnicy nie działa

- Aby dźwignia przepustnicy Sol-R 6 Throttle działała prawidłowo w grach wideo, należy zaktualizować jej oprogramowanie sprzętowe.

Aby wykonać aktualizację, wejdź na stronę:

Wybierz Drivers (Sterowniki) i wykonaj instrukcje obejmujące procedurę pobierania oraz instalacji.
