Sol-R 6 Throttle - Controller THRUSTMASTER - Gratis gebruiksaanwijzing en handleiding

Producttype	Gashandels voor vluchtsimulatie
Merk	Thrustmaster
Model	Sol-R 6 Throttle
Compatibiliteit	PC Windows 10 en 11
Connectiviteit	USB-C (USB-A naar USB-C kabel meegeleverd)
Voeding	Via USB-poort
Aantal assen	6 assen (gashendel, roerpedalen, analoge ministicks)
Aantal knoppen	12 programmeerbare knoppen (waaronder 8- en 4-richtingshoedjes, tuimelschakelaar, draaiknop)
Instelbare detent	4 standen: zonder detent, 50%, 80% naverbranding, dubbele detent
Geïntegreerde roerpedalen	Ja, handmatig bedienbaar met een hoek van 15° en terugstellingsfunctie
Aansluiting voor externe roerpedalen	RJ12 (compatibel met TFRP)
Programmeersoftware	T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor)
Firmware-update	Verplicht, via de Thrustmaster-website (rubriek Stuurprogramma's)
Afmetingen	Niet gespecificeerd (ca. 20 x 15 x 10 cm)
Gewicht	Niet gespecificeerd (ca. 1 kg)
Onderhoud en reiniging	Reinig met een zachte, droge doek. Gebruik geen chemicaliën.
Veiligheid	Knelgevaar: plaats uw vingers niet tussen de basis en de as van de gashendel
Onderdelen en repareerbaarheid	Niet gespecificeerd. Neem contact op met de Thrustmaster-klantenservice.
Algemene informatie	Gashendel ontworpen voor vluchtsimulaties, compatibel met TFRP- en TPR-roerpedalen.

Veelgestelde vragen - Sol-R 6 Throttle THRUSTMASTER

Hoe kalibreer ik mijn Sol-R 6 Throttle gashendel?

De gashendel kalibreert zichzelf automatisch na enkele bewegingen over de assen en het bereiken van de uitersten. Gebruik indien nodig het Windows Configuratiescherm (Gamecontrollers) om de kalibratie te controleren.

Mijn gashendel werkt niet goed, wat moet ik doen?

Zet uw pc uit, koppel de gashendel los, sluit deze opnieuw aan, start de pc opnieuw op en start uw spel opnieuw. Zorg ervoor dat de firmware up-to-date is door het stuurprogramma te downloaden van de Thrustmaster-website (rubriek Stuurprogramma's).

Hoe configureer ik mijn gashendel in een spel?

Ga naar het menu Opties > Controller > Gashendel of Joystick van het spel. Kies de juiste configuratie of configureer de assen/knoppen handmatig. U kunt ook de T.A.R.G.E.T.-software gebruiken voor geavanceerde profielen.

Hoe pas ik de gevoeligheid van de gashendel aan?

De gashendel kalibreert zichzelf, maar u kunt de gevoeligheid en dode zones aanpassen in het menu Opties van het spel indien beschikbaar. De T.A.R.G.E.T.-software biedt ook geavanceerde instellingen.

Hoe werk ik de firmware van de Sol-R 6 Throttle bij?

Ga naar de Thrustmaster-website, selecteer Stuurprogramma's, download en installeer het nieuwste stuurprogramma. Volg de meegeleverde instructies. Een update is verplicht voor een goede werking.

Welke roerpedalen zijn compatibel met de Sol-R 6 Throttle?

De gashendel is compatibel met TFRP-roerpedalen (RJ12-aansluiting) en TPR-roerpedalen (USB-aansluiting). De TFRP wordt rechtstreeks op de gashendel aangesloten, de TPR op de pc.

Hoe verander ik de positie van de detent?

Draai de vier schroeven aan de onderkant van de basis los, verwijder de detent, kies de gewenste stand (zonder detent, 50%, 80% naverbranding of dubbele detent) door het symbool uit te lijnen met de pijl, en draai de schroeven weer vast. Selecteer vervolgens de bijbehorende configuratie in het Configuratiescherm.

Hoe gebruik ik de geïntegreerde roerpedalen?

Het roerpedaal wordt handmatig bediend met een hoek van 15° en keert automatisch terug. Het werkt als een richtingsroer. U kunt ook een compatibele externe roerpedaal aansluiten via de RJ12-poort.

Hoe reinig ik mijn Sol-R 6 Throttle gashendel?

Gebruik een zachte, droge doek om het oppervlak af te stoffen. Gebruik geen chemicaliën, alcohol of vloeistoffen die de elektronische componenten kunnen beschadigen.

Waar vind ik de T.A.R.G.E.T.-software en hoe gebruik ik deze?

Download de T.A.R.G.E.T.-software van de Thrustmaster-website (rubriek Software). Het biedt geavanceerde programmering, het toewijzen van assen en knoppen, en het delen van profielen met de community.

GEBRUIKSAANWIJZING Sol-R 6 Throttle THRUSTMASTER

Lees zorgvuldig de instructies in deze handleiding voordat u het product installeert, voordat u het product gebruikt en voordat u onderhoud uitvoert aan het product. Volg de veiligheidsvoorschriften. Als u deze instructies niet opvolgt, bestaat de kans op ongelukken en/of schade. Bewaar deze handleiding zodat u de instructies in de toekomst kunt raadplegen.

INHOUDSOPGAVE

1. INHOUD VAN DE VERPAKKING ....5

2. TECHNISCHE SPECIFICATIES......6

3. INFORMATIE MET BETREKKING TOT

GEBRUIK......8

1. INSTALLATIE OP DE PC ....10

Configuratiescherm 12

Mapping 14

1. FUNCTIONS....15

Roerfunctie....15

Nok....16

1. COMPATIBILITEIT....19

Roeren....20

1. T.A.R.G.E.T. GEAVANCEERDE

Belangrijkste kenmerken 23

Met de Sol-R 6 Throttle kunt u de stuwkracht van de motoren van uw toestel regelen en genieten van goed bereikbare bedieningselementen die uw joystick aanvullen.

Deze handleiding helpt u bij het zo goed mogelijk installeren en gebruiken van uw Sol-R 6 Throttle. Lees, voordat u het luchtruim kiest, zorgvuldig de instructies en waarschuwingen. Ze helpen u bij een maximaal prettige ervaring van uw product.

De firmware bijwerken

Om de Sol-R 6 Throttle goed te laten werken met games, moet u eerst de firmware bijwerken.

Om de firmware bij te werken, gaat u naar

Selecteer Drivers en volg de instructies inclusief de procedure voor het downloaden en installeren.

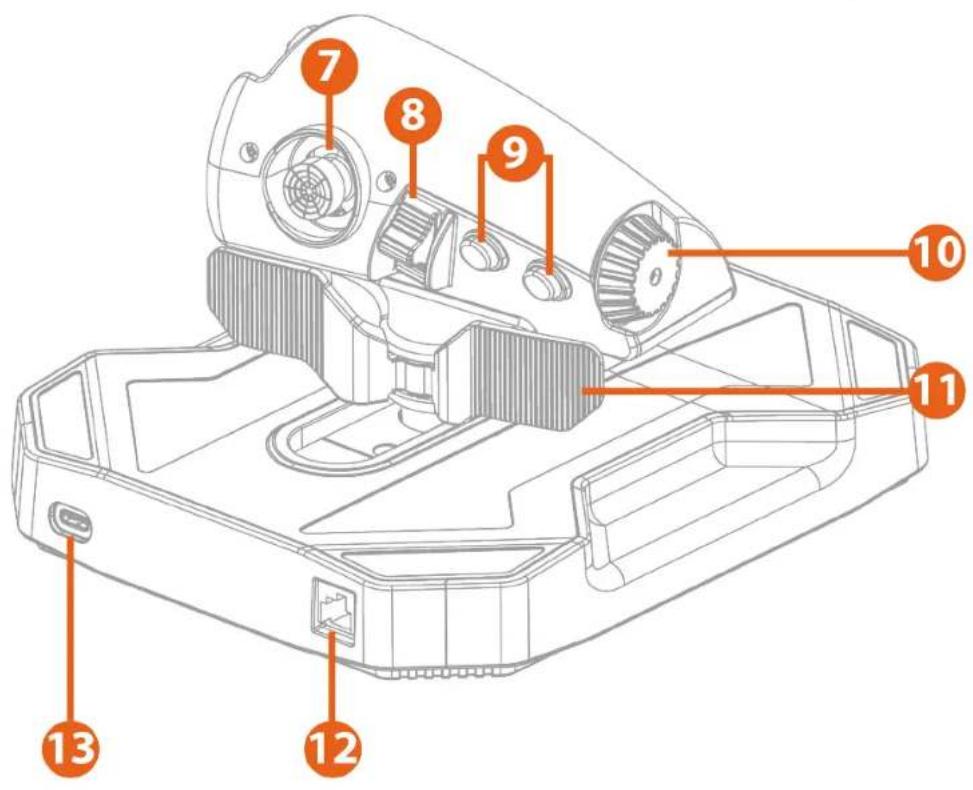

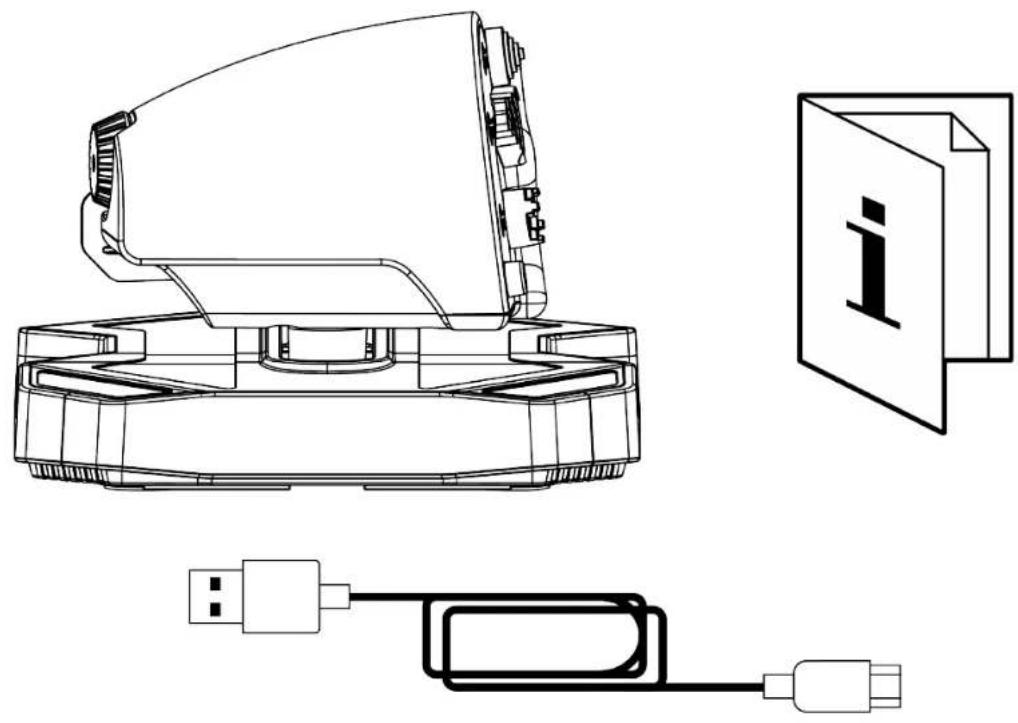

1. Inhoud van de verpakking

1 Throttle-greep
② 8-weg hat-switch
③ 4-weg hat-switch
4 4-weg hat-switch
⑤ Actieknop
6 Verwijderbare nok (4 standen)

⑦ Analoge mini-stick
8 Tuimelschakelaar (2 standen)
9 Actieknoppen
10 Radiodraaiknop
11 Handbediend roer met 15° hoek en zelfcentrerend
12 RJ12-connector voor extern TFRP*-roerpedaalsysteem
13 USB-C-connector
14 USB-A naar USB-C-kabel

3. Informatie met betrekking tot gebruik

Documentatie

Lees, voordat u dit product gebruikt, dit document nogmaals door en bewaar het om het eventueel op een later tijdstip te kunnen raadplegen.

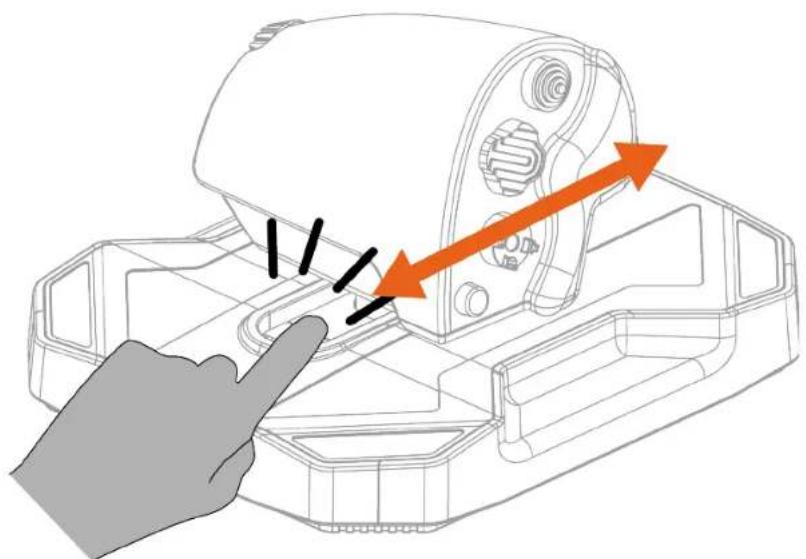

Gevaar op beknelling

Plaats bij gebruik van de Sol-R 6 Throttle nooit uw vingers in de ruimte tussen de voet en de as van de throttle.

4. Installatie op de PC

1. Ga naar:

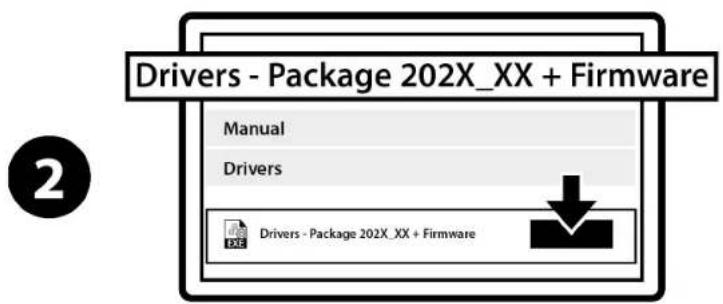

1. Download en installeer de PC-driver en de speciaal aangepaste interface voor het Windows-configuratiescherm.

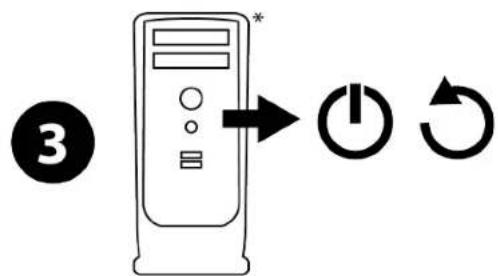

1. Start de computer opnieuw op zodra de PC-drivers zijn geïnstalleerd.

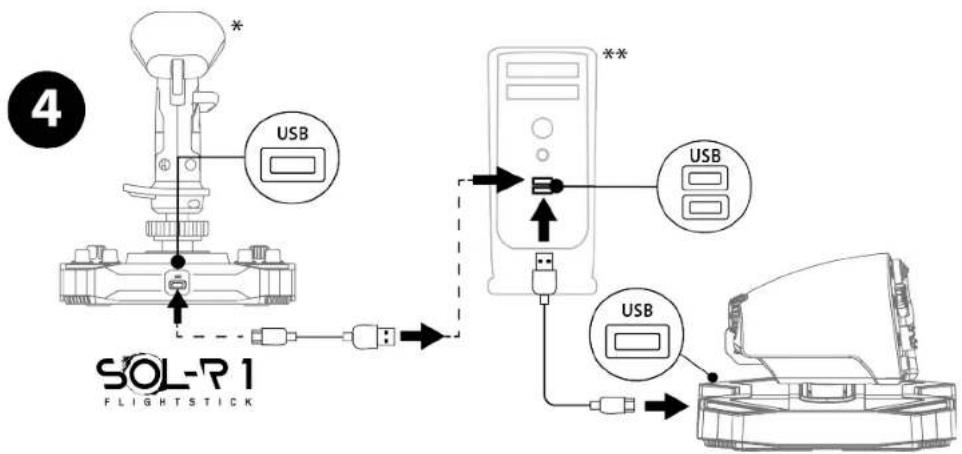

1. Sluit de Sol-R 6 Throttle aan op een van de USB-poorten van uw PC met behulp van de USB-A naar USB-C-kabel.

*Wordt apart verkocht

**Niet meegeleverd

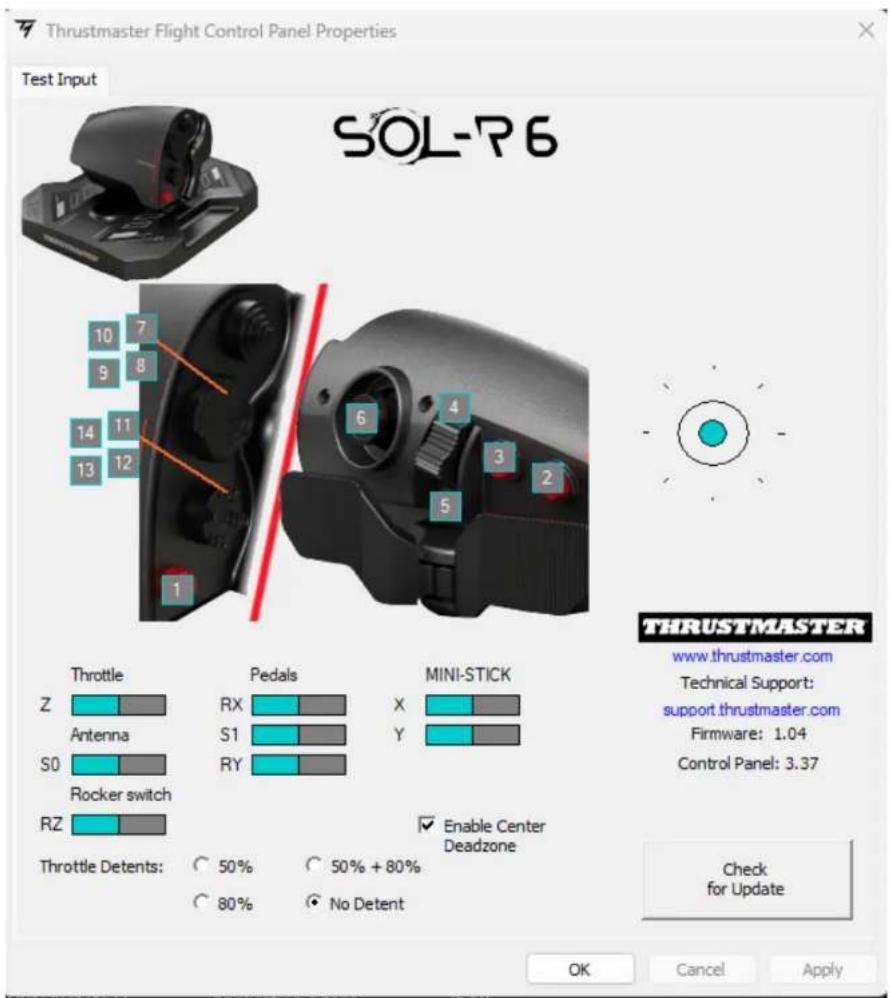

Configuratiescherm

Om toegang te krijgen tot het configuratiescherm, selecteert u Start, typt u Control Panel of Configuratiescherm in de zoekbalk en klikt u vervolgens op Control Panel of Configuratiescherm (in Windows® 10/11).

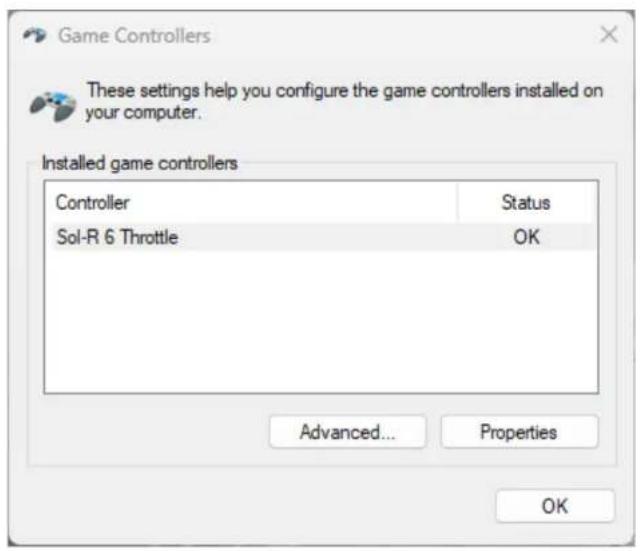

Het dialoogvenster Game controllers

(Spelbesturingen) wordt weergegeven. Het apparaat wordt in het venster weergegeven met de naam Sol-R 6 Throttle en de status OK.

Klik op Properties (Eigenschappen) in het

dialoogvenster Game controllers (Spelbesturingen)

om alle functies te bekijken en te testen.

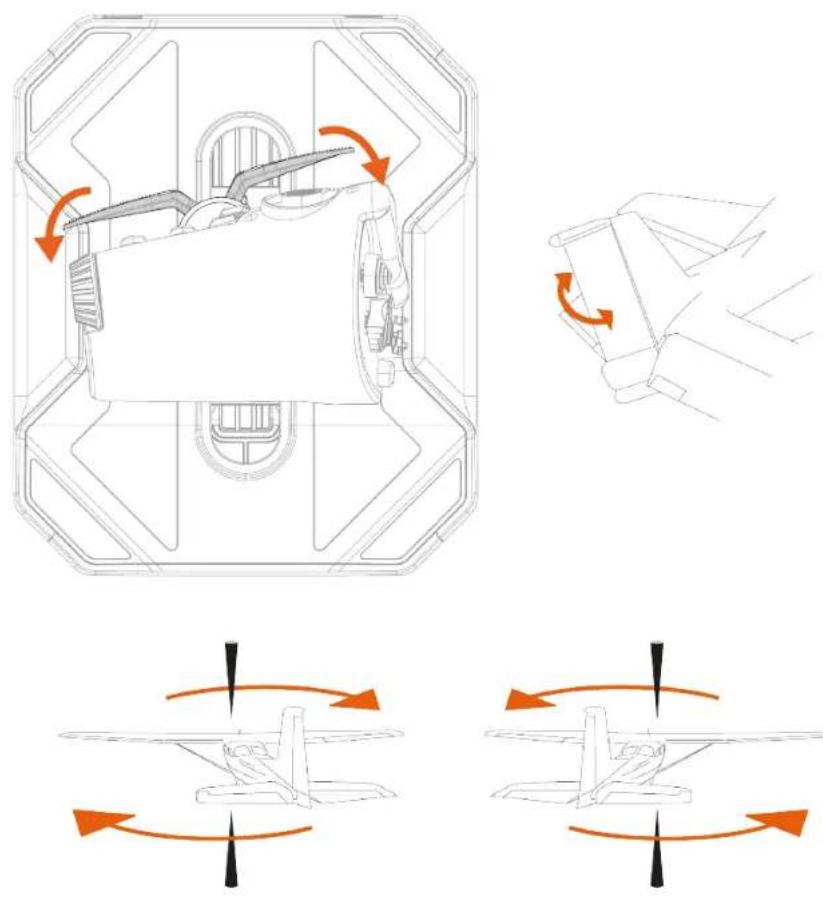

Het roer wordt in een vliegtuig door de piloot gebruikt om het toestel om de verticale as te kantelen om een bocht naar links of rechts te maken.

De Sol-R 6 Throttle heeft een handmatig bediende roerfunctie, met een hoek van 15^ en een hercentreringsfunctie.

Nok

De nok kan in vier verschillende standen worden ingesteld (geen nok; 50%; 80% naverbrander; dubbele nok) voor het optimaal besturen van het type toestel waarmee u vliegt.

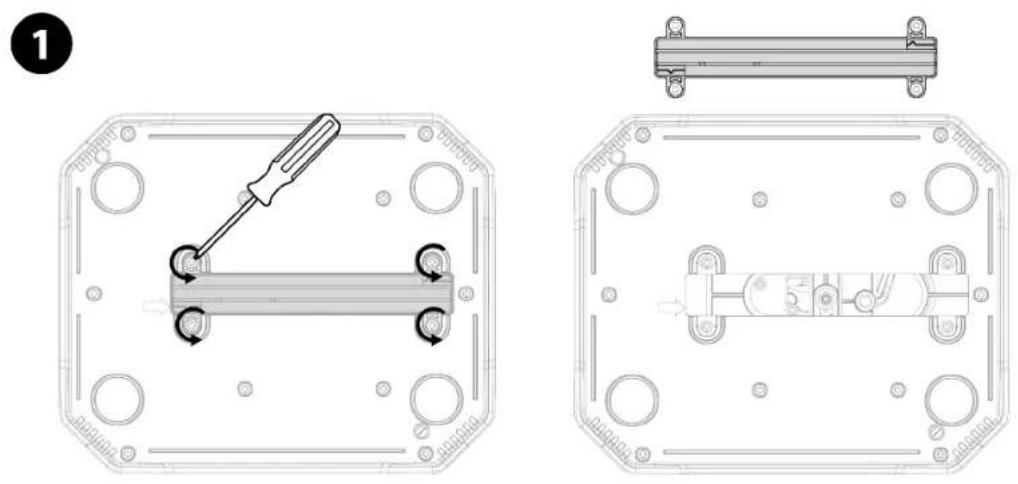

1. Draai de vier bouten los op de onderkant van de voet en verwijder de nok.

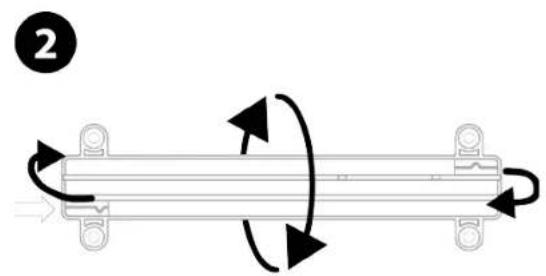

1. Kies de nokstand uit de vier opties met behulp van de symbolen die in elke hoek en aan elke kant van het onderdeel zijn geplaatst.

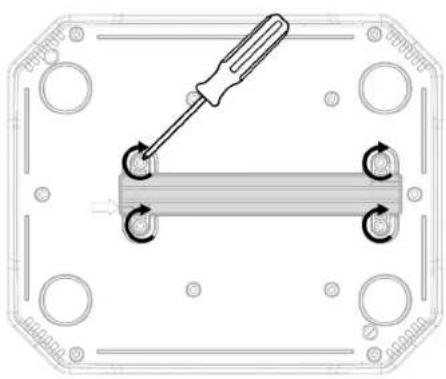

1. Plaats de nok terug op zijn plaats en schroef de vier bouten weer terug.

3

Lijn het symbool dat overeenkomt met uw configuratiekeuze uit met de pijl aan de onderkant van de voet. Raadpleeg de tabel op de volgende pagina voor de mogelijke configuraties.

Na elke wijziging van de stand van de nok moet u ook de bijbehorende configuratie selecteren (geen nok; 50%; 80% naverbrander; dubbele nok) in het Configuratiescherm.

Configurations		Type toestel
Geen nok		Algemene luchtvaart
50%		Spacesim
80% naverbrander		Jachtvliegtuig met naverbrander
Dubbele nok		Commerciële luchtvaart

6. Compatibiliteit

Zorg ervoor dat u alleen goedgekeurde accessoires gebruikt. Het gebruik van niet-goedgekeurde accessoires kan het product beschadigen en de garantie ongeldig maken.

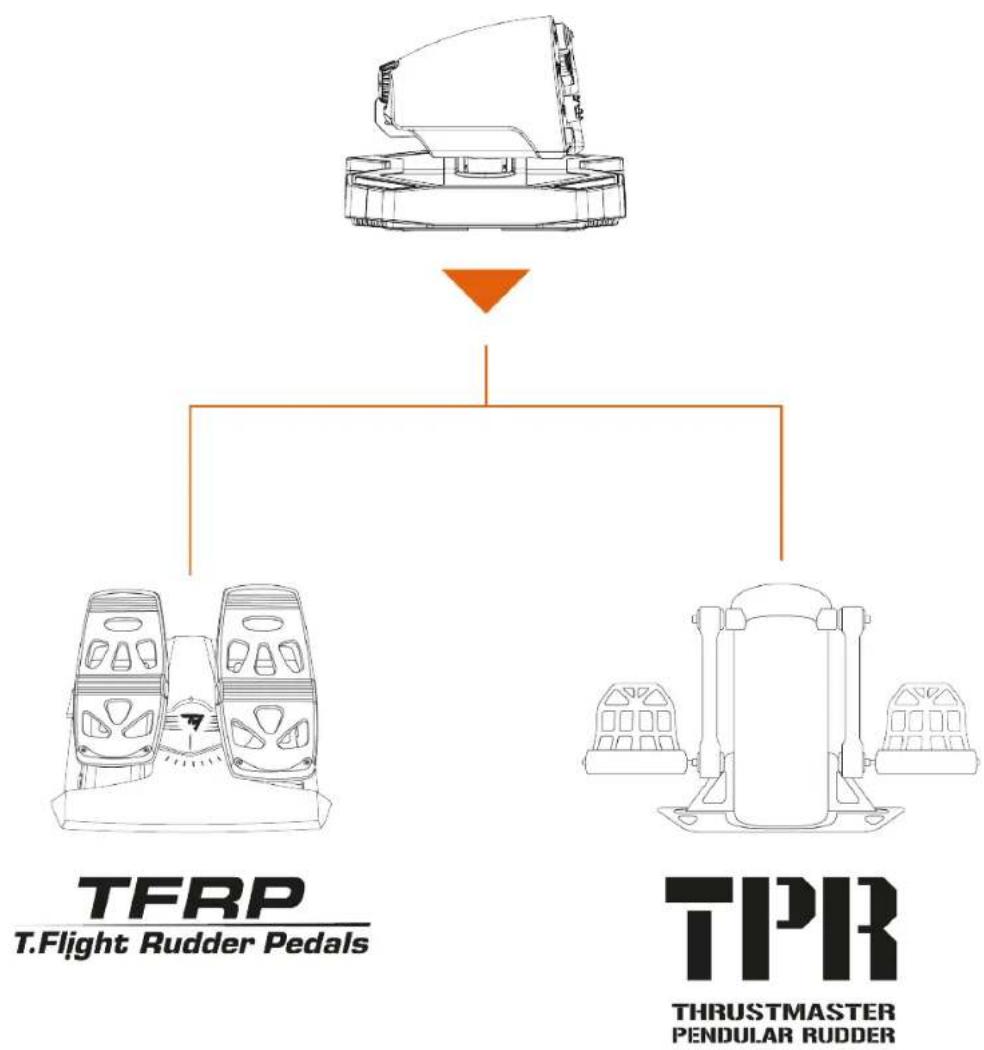

Roeren

De Sol-R 6 Throttle is compatibel met de volgende roerpedaalsystemen:

• TFRP T.Flight Rudder Pedals*;
• TPR: Thrustmaster Pendular Rudder*.

- De TFRP moet worden aangesloten op de RJ12-poort van uw Sol-R 6 Throttle. De TFRP is compatibel met alle games die roeren ondersteunen.

- De TPR moet worden aangesloten op de USB-poort van uw PC. De TPR is compatibel met alle games die multi-USB en roeren ondersteunen

7. T.A.R.G.E.T. geavanceerde programmeersoftware

T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor) is een innovatieve en hoog presterende softwarebundel voor het optimaliseren van het gebruik van de meeste Thrustmaster-flightcontrollers en voor het delen van profielen in de Thrustmaster-community.

Installatie

1. Ga naar:

1. Ga naar de sectie Software en download en installeer de geavanceerde T.A.R.G.E.T-programmeersoftware.

Belangrijkste kenmerken

• Verschillende mogelijke configuraties voor de assen.
• Meerdere programmeerniveaus beschikbaar: Basic, Advanced en Script.
• Maakt gebruik van slepen en neerzetten.
• De mogelijkheid om de Sol-R 6 Throttle te combineren met andere flightsim-accessoires van Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, TCA-serie*, VIPER-serie*, AVA-serie*, Sol-R-serie*, die allemaal ook compatibel zijn met T.A.R.G.E.T), waardoor ze kunnen worden herkend als één enkel USB-apparaat.
• Toegang tot geavanceerde profielen gemaakt door de Thrustmaster-community.

8. FAQ en technische ondersteuning

Hebt u vragen over de Sol-R 6 Throttle of komt u technische problemen tegen? Zo ja, ga dan naar de website voor technische ondersteuning van Thrustmaster:

1. Mijn throttle werkt niet goed of lijkt slecht gekalibreerd te zijn

• Schakel uw PC uit en koppel uw throttle los van de USB-poort. Sluit uw throttle opnieuw aan, start uw PC opnieuw op en start vervolgens uw game opnieuw op.
• Laat bij het aansluiten van uw throttle de as van het roer gecentreerd en verplaats de throttle niet om kalibratieproblemen te voorkomen.

2. Ik kan mijn throttle niet configureren

- Ga in het menu van uw game naar Options > Controller > Gamepad of Joystick. En kies vervolgens de meest geschikte configuratie, of stel alle throttle-opties helemaal opnieuw in.

- Raadpleeg de handleiding of de online help van de game voor meer informatie.

- Gebruik de T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor) geavanceerde programmeersoftware.

3. Mijn throttle reageert te gevoelig of reageert niet gevoelig genoeg

• De Sol-R 6 Throttle kalibreert zichzelf na een paar bewegingen op de verschillende assen en na het bereiken van de stops.
• Ga in het menu van uw game naar Options > Controller > Gamepad of Joystick. Pas vervolgens de gevoeligheid en dode zones van uw throttle aan als deze opties beschikbaar zijn.
• Gebruik de T.A.R.G.E.T. (Thrustmaster Advanced pRogramming Graphical EdiTor) geavanceerde programmeersoftware.

4. Mijn throttle doet het niet

- Om de Sol-R 6 Throttle goed te laten werken met games, moet u eerst de firmware bijwerken.

Om de firmware bij te werken, gaat u naar

Selecteer Drivers en volg de instructies inclusief de procedure voor het downloaden en installeren.
