Producttype	Joystickbasis voor vluchtsimulatie
Merk	Thrustmaster
Model	Sol-R 5 Base
Handgreepcompatibiliteit	Sol-R 1 Flightstick, F/A-18C Hornet HOTAS Add-On Grip, Viper Grip en toekomstige handgrepen
Aansluiting	USB-C (USB-A naar USB-C kabel meegeleverd)
Voeding	USB-poort (5V)
Ingebouwde bedieningselementen	Gashendel met verlichte indicatoren, tuimelschakelaars (2 standen), verlichte knoppen, encoder, draaiknop (4 standen)
Aantal LED's	10 aanpasbare LED's
LED-aanpassing	RGB, via Windows-configuratiescherm
Links-/rechtshandig modus	Schakelaar LINKSHANDIG / RECHTSHANDIG onder de basis
Montage op houder	M6-schroeven (max. lengte 15 mm), compatibel met TM Flying Clamp, cockpits
Inbegrepen software	PC-stuurprogramma met configuratiescherm, geavanceerde T.A.R.G.E.T.-software
Firmware-update	Verplicht, via Thrustmaster-website
Veiligheid	Klemgevaar: plaats geen vingers tussen de basis en de as van de handgreep
Onderhoud en reiniging	Zachte, droge doek, gebruik geen agressieve producten
Fabrikant	Thrustmaster (Frankrijk)
Repareerbaarheid	Reserveonderdelen niet vermeld, neem contact op met technische ondersteuning

Veelgestelde vragen - Sol-R 5 Base THRUSTMASTER

Mijn joystick werkt niet goed na aansluiting, wat moet ik doen?

Zet uw pc uit, koppel de joystick los, sluit hem opnieuw aan en start de pc opnieuw op. Houd bij het aansluiten de handgreep gecentreerd om kalibratieproblemen te voorkomen.

Hoe werk ik de firmware van de Sol-R 5-basis bij?

Ga naar support.thrustmaster.com, selecteer 'Stuurprogramma's' voor uw product, download en installeer het stuurprogramma. Volg de instructies. De firmware-update is essentieel voor een correcte werking.

Hoe pas ik de kleur van de LED's aan?

Ga naar het configuratiescherm van de basis (via Start > Configuratiescherm > Spelbesturing > Eigenschappen). Klik in het tabblad LED's op een gekleurde cirkel en kies een kleur via de kleurencirkel, het palet of een RGB/HEX-code.

Hoe schakel ik de basis naar linkshandige modus?

Zet de schakelaar onder de basis op LINKSHANDIG. Dit moet gebeuren voordat u de basis op de pc aansluit. Een LED op de gashendel geeft de modus aan: '01' voor rechtshandig, '02' voor linkshandig.

Welke handgrepen zijn compatibel met de Sol-R 5-basis?

De basis is compatibel met alle afneembare handgrepen van het Thrustmaster-ecosysteem, waaronder: Sol-R 1 Flightstick, F/A-18C Hornet HOTAS Add-On Grip, Viper Grip en toekomstige handgrepen. De AVA Offset Adapter kan worden gebruikt.

Hoe installeer ik de basis op een cockpit of vaste houder?

Gebruik M6-schroeven (niet meegeleverd) in de schroefgaten onder de basis. De maximale schroeflengte aan de binnenkant is 15 mm. Controleer de compatibiliteit van de houder met Thrustmaster-producten vóór montage.

Mijn joystick is te gevoelig, hoe stel ik hem af?

De joystick kalibreert zichzelf na enkele bewegingen. U kunt ook de gevoeligheid en dode zones aanpassen in het menu Opties > Controller > Gamepads of Joystick van uw spel.

Moet ik de T.A.R.G.E.T.-software gebruiken?

De T.A.R.G.E.T.-software is optioneel, maar biedt geavanceerde programmering van assen, profielen en het samenvoegen van meerdere apparaten in één USB. Het wordt aanbevolen voor gevorderde gebruikers.

Kan ik de basis zonder handgreep gebruiken?

Nee, de Sol-R 5-basis is uitsluitend ontworpen voor gebruik met een compatibele handgreep (apart verkrijgbaar). Het heeft geen bedieningsfuncties zonder handgreep.

Hoe maak ik de Sol-R 5-basis schoon?

Gebruik een zachte, droge doek om het oppervlak schoon te maken. Vermijd vloeibare of schurende producten die de elektronische componenten kunnen beschadigen.

GEBRUIKSAANWIJZING Sol-R 5 Base THRUSTMASTER

Lees zorgvuldig de instructies in deze handleiding voordat u het product installeert, voordat u het product gebruikt en voordat u onderhoud uitvoert aan het product. Volg de veiligheidsvoorschriften. Als u deze instructies niet opvolgt, bestaat de kans op ongelukken en/of schade. Bewaar deze handleiding zodat u de instructies in de toekomst kunt raadplegen.

INHOUDSOPGAVE

1. INHOUD VAN DE VERPAKKING ......6
2. TECHNISCHE SPECIFICATIES......7
3. INFORMATIE MET BETREKKING TOT GEBRUIK....9
4. EEN FLIGHTSTICK-GREEP* BEVESTIGEN OP DE VOET....11
5. INSTALLATIE OP DE PC....13 Configuratiescherm....14 Mapping....18
6. INSTALLATIE OP EEN STEUN ....21 Installatie op een TM Flying Clamp*....22 Installatie op een cockpit* of een andere vaste steun*....23
7. FUNCTIES....24 Throttle....24
8. COMPATIBILITEIT....25 Flightstick-grepen....26

9. T.A.R.G.E.T GEAVANCEERDE

Belangrijkste kenmerken 28

Breidt uw arsenaal uit met de Sol-R 5-voet, ontworpen om meer controle te bieden in alle soorten flightsims.

Deze handleiding helpt u bij de installatie en het gebruik van uw Sol-R 5-voet onder de best mogelijke omstandigheden. Lees, voordat u het luchtruim kiest, zorgvuldig de instructies en waarschuwingen. Ze helpen u bij een maximaal prettige ervaring van uw product.

De firmware bijwerken

Om de Sol-R 5-voet goed met games te laten functioneren, moet de firmware zijn bijgewerkt met de laatste versie.

Om de firmware bij te werken, gaat u naar

Selecteer Drivers en volg de instructies inclusief de procedure voor het downloaden en installeren.

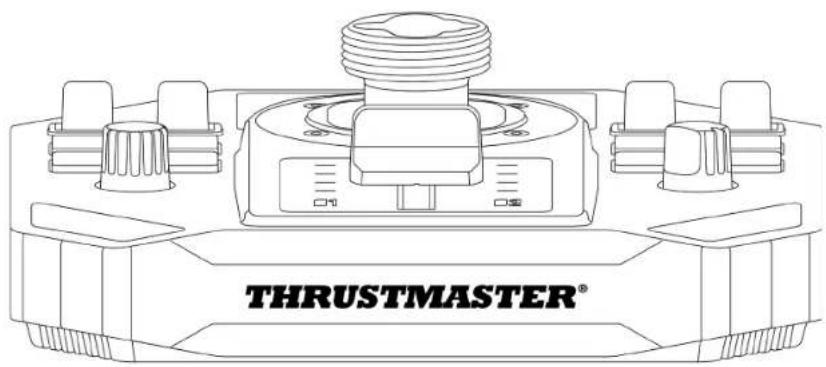

1. Inhoud van de verpakking

① Tuimelschakelaars (twee standen)
② Verlichte actiedrukknoppen
③ Encoder
4 Throttle met indicatielampjes
5 Draaikeuzeknop (vier standen)
    note right of E: 8

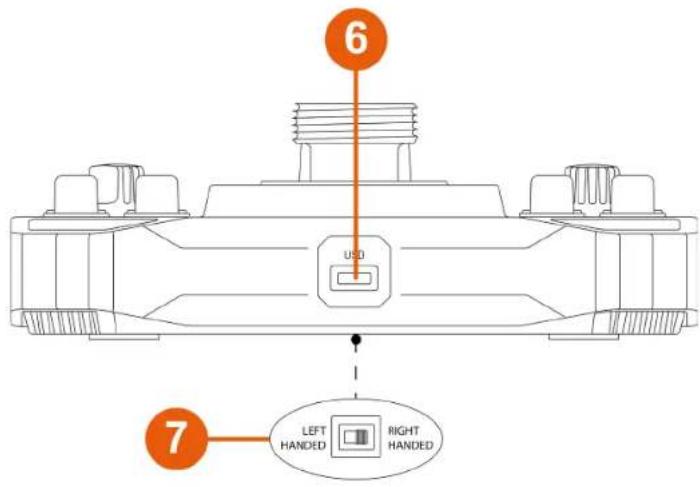

6 USB-C-connector
7 Keuzeschakelaar: LEFT HANDED (linkshandig) / RIGHT HANDED (rechtshandig)
8 USB-A naar USB-C-kabel

3. Informatie met betrekking tot gebruik

Documentatie

Lees, voordat u dit product gebruikt, dit document nogmaals door en bewaar het om het eventueel op een later tijdstip te kunnen raadplegen.

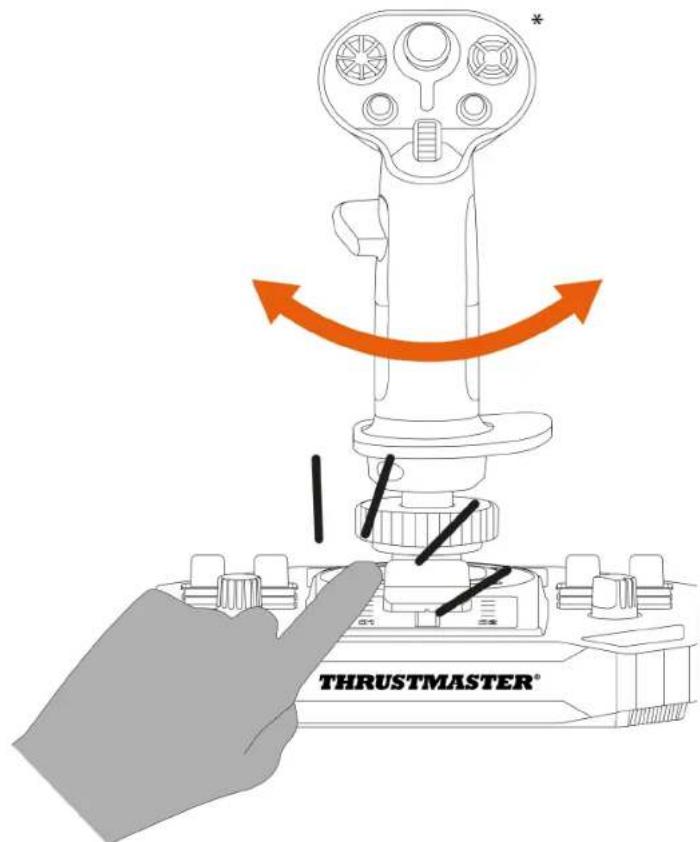

Gevaar op beknelling

Plaats bij gebruik van de Sol-R 5-voet met een flightstick-greep nooit uw vingers in de ruimte tussen de voet en de as van de flightstick-greep.

4. Een flightstick-greep\* bevestigen op de voet

De Sol-R 5-voet is compatibel met alle afneembare flightstick-grepen in het Thrustmaster-ecosysteem op de PC.

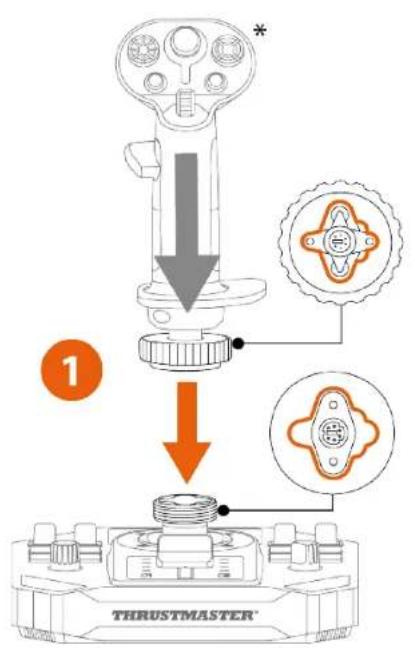

1. Plaats de flightstick-greep op de voet. Zorg ervoor dat de flightstick-greep correct is geplaatst zoals hieronder afgebeeld.

2. Draai de klemring vast.

Forceer niets als u weerstand voelt. Zorg ervoor dat de connectoren voor de voet en de flightstick-greep correct zijn uitgelijnd. Als u deze instructies niet naleeft, kunnen producten beschadigen.

5. Installatie op de PC

1. Ga naar:

1. Download en installeer de PC-driver en de speciaal aangepaste interface voor het Windows-configuratiescherm.

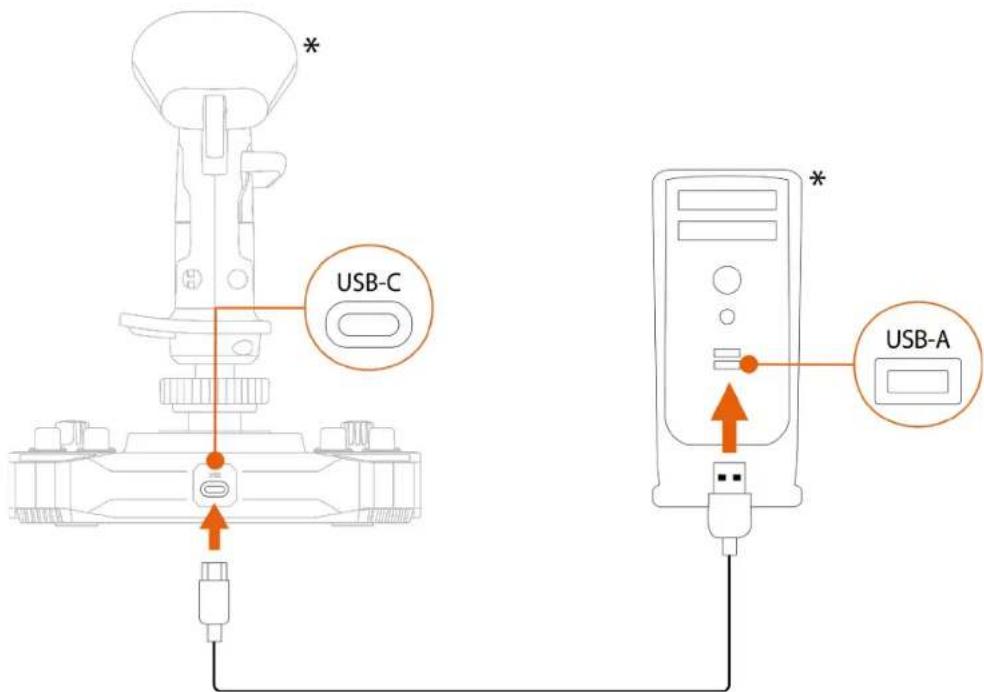

2. Nadat de PC-driver is geïnstalleerd, sluit u de Sol-R 5-voet aan op een van de USB-poorten van uw PC met behulp van de USB-A naar USB-C-kabel.

Configuratiescherm

Om toegang te krijgen tot het configuratiescherm, selecteert u Start, typt u Control Panel of Configuratiescherm in de zoekbalk en klikt u vervolgens op Control Panel of Configuratiescherm (in Windows® 10/11).

Control Panel

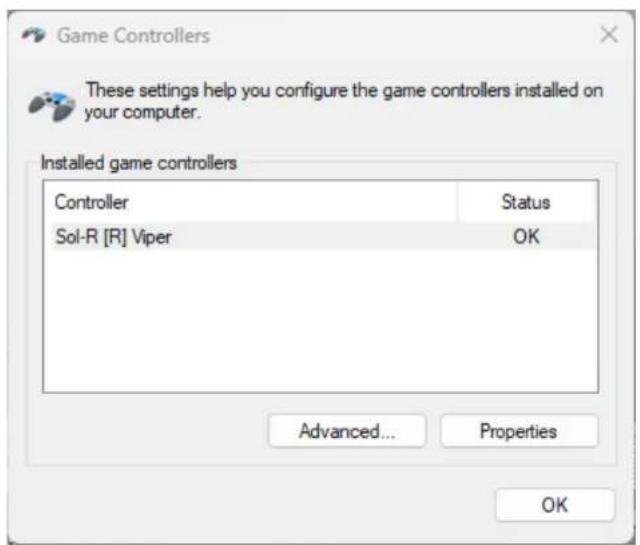

Het dialoogvenster Spelbesturingen wordt weergegeven. Het apparaat wordt in het venster weergegeven met de naam Sol-R [R] Viper en de status OK.

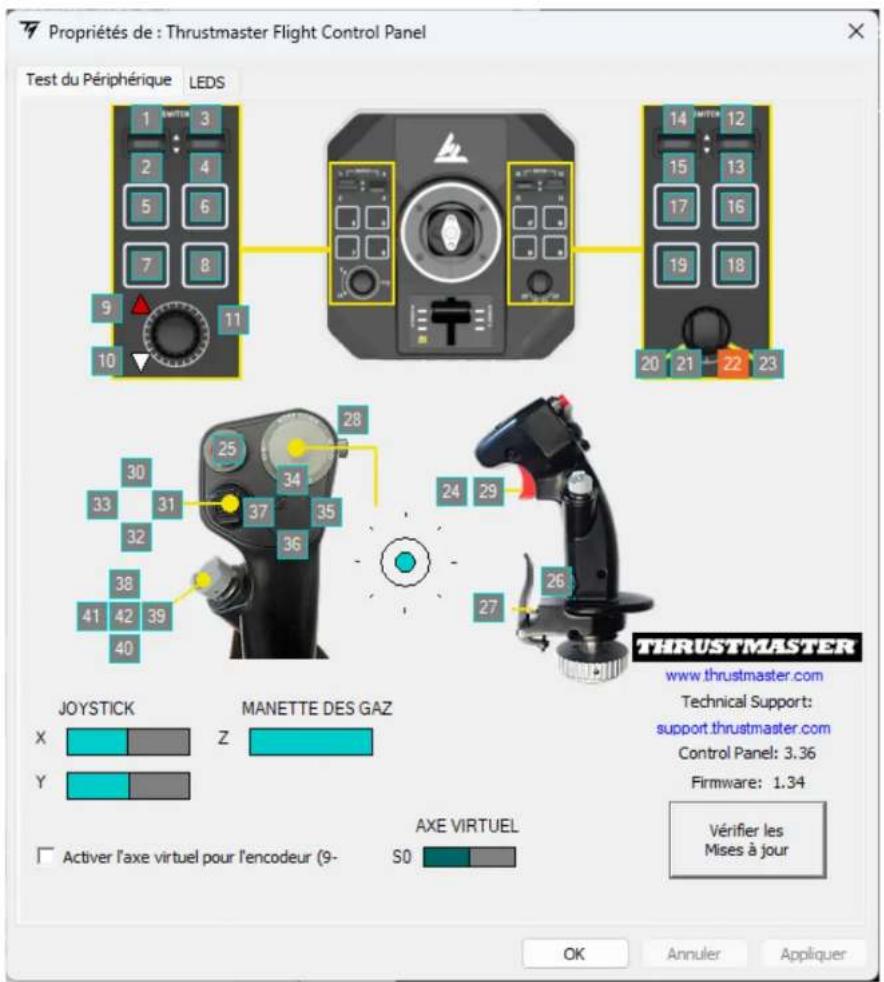

Klik op Eigenschappen in het dialoogvenster

Spelbesturingen om alle functies te bekijken en te testen.

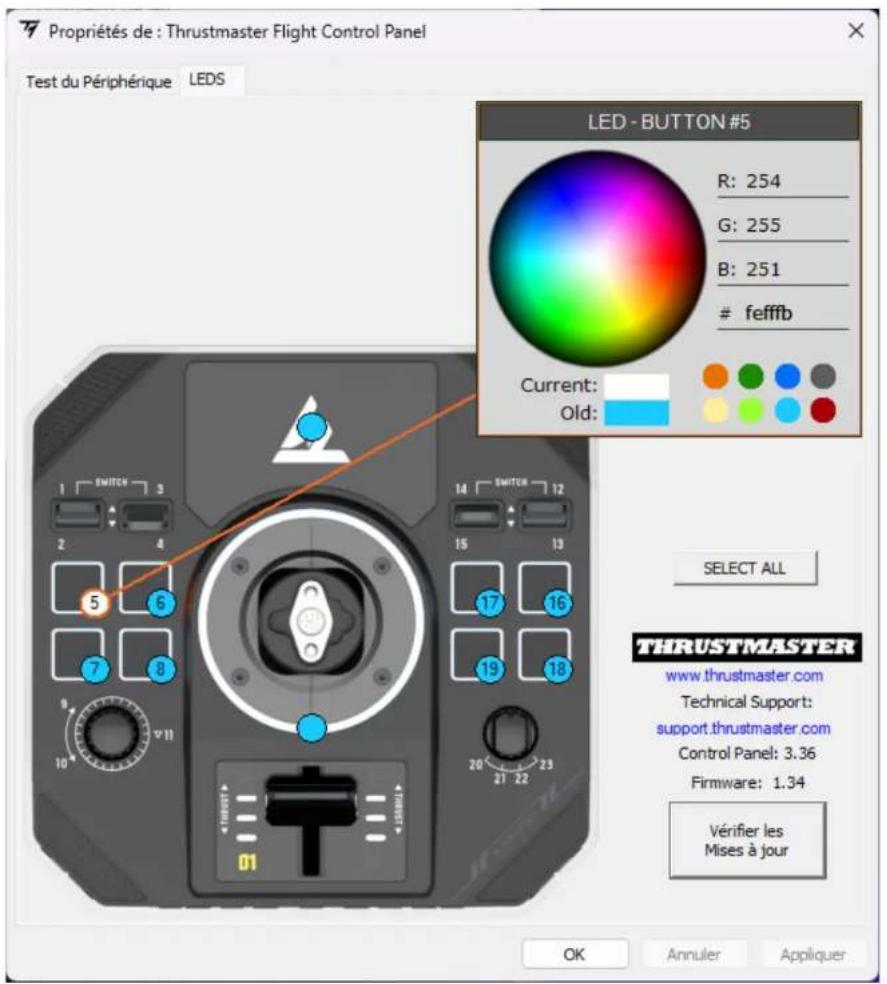

De Sol-R 5-voet is voorzien van tien LED's die via het configuratiescherm kunnen worden aangepast.

U kunt aan elke LED een eigen kleur toewijzen.

Om de kleur van de LED's te wijzigen:

1. Ga naar het configuratiescherm voor de Sol-R 5-voet.
2. Klik op Eigenschappen in het dialoogvenster Spelbesturingen.
3. Klik in het tabblad LEDS op een van de gekleurde cirkels om de LED te selecteren die u wilt wijzigen.
4. Gebruik het kleurenwiel of het palet met vooraf gedefinieerde kleuren, of voer een kleurcode (RGB of HEX) in om de kleur te wijzigen.
5. Klik op OK om de wijzigingen op te slaan.

Mapping

Rechtshandige of linkshandige modus

Om de joystick in de rechtshandige of linkshandige modus te zetten, plaatst u de keuzeschakelaar aan de onderkant van de voet op LEFT HANDED (linkshandig) of RIGHT HANDED (rechtshandig).

Standaard is de voet geconfigureerd voor rechtshandigen.

*Wordt apart verkocht

Linkshandige modus
Rechtshandige modus

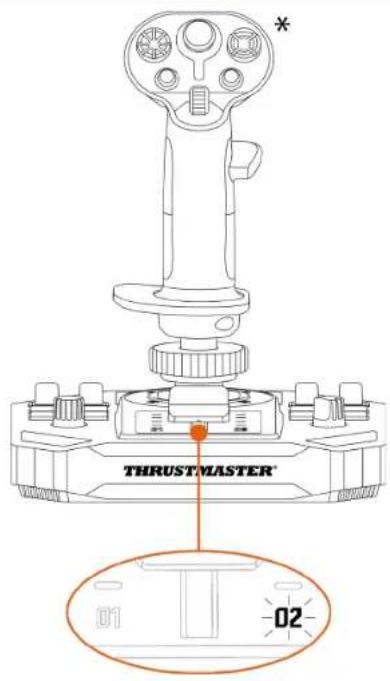

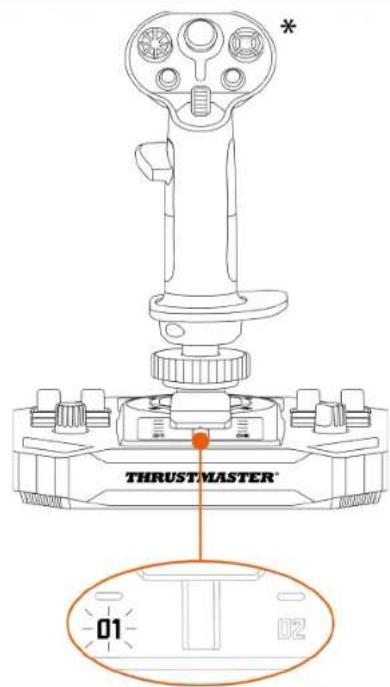

Wanneer de Sol-R 5-voet is aangesloten, brandt er een LED op de throttle ter indicatie van de geselecteerde modus:

$$ 0 1 = \text { r e c h t s h a n d i g } $$

$$ 0 2 = \text { linkshandig } $$

Zet de schakelaar voor rechtshandige of linkshandige modus in de gewenste stand voordat u de voet op uw PC aansluit.

6. Installatie op een steun

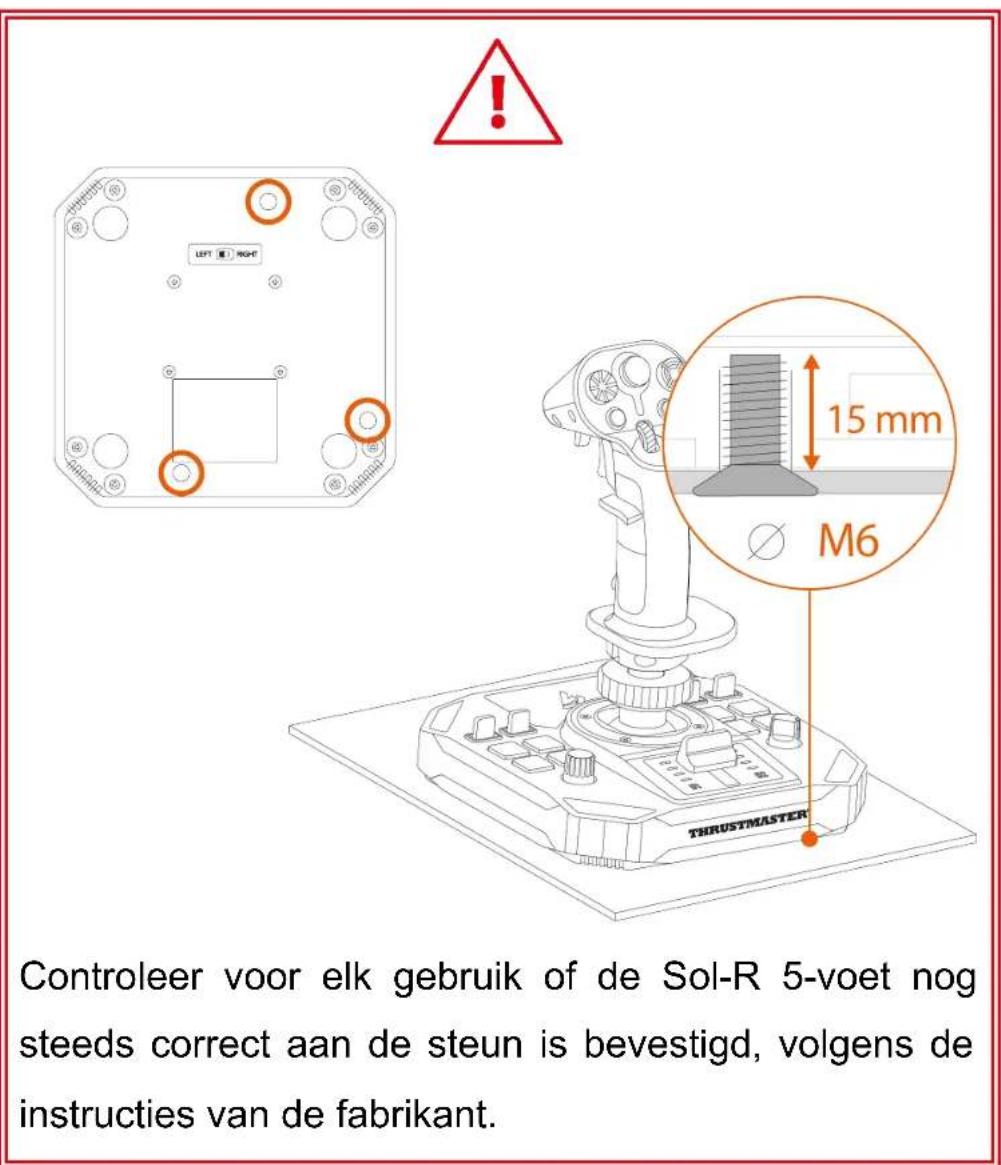

U kunt de Sol-R 5-voet op verschillende soorten steunen installeren met behulp van M6-bouten (niet meegeleverd) en de schroefgaten aan de onderkant van de voet. In de voet mag de maximale lengte van de bout niet meer dan 15 mm bedragen.

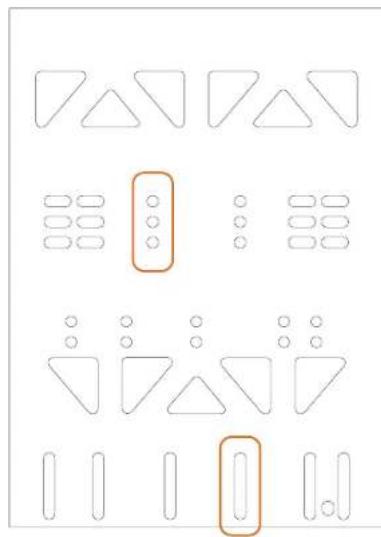

Installatie op een TM Flying Clamp\*

Om de Sol-R 5-voet aan de TM Flying Clamp-steun* te bevestigen, gebruikt u twee M6-bouten (niet meegeleverd).

Installatie op een cockpit\* of een andere vaste steun\*

U kunt de Sol-R 5-voet ook bevestigen op een cockpit* of een werkblad/bureau/tafelsteun* met behulp van M6-bouten (niet meegeleverd) en de schroefgaten aan de onderkant van de voet.

Om beschadiging van de Sol-R 5-voet te voorkomen, dient u contact op te nemen met de fabrikant of de technische ondersteuning van de cockpit om de compatibiliteit van de cockpit met Thrustmaster-producten bevestigd te krijgen.

7. Functies

Throttle

De Sol-R 5-voet heeft een throttle waarmee u eenvoudig de stuwkracht van de motor van uw ruimtevaartuig kunt regelen. Indicatielampjes helpen u om het motorvermogen zeer nauwkeurig te doseren.

8. Compatibiliteit

Zorg ervoor dat u alleen goedgekeurde accessoires gebruikt. Het gebruik van niet-goedgekeurde accessoires kan het product beschadigen en de garantie ongeldig maken.

Flightstick-grepen

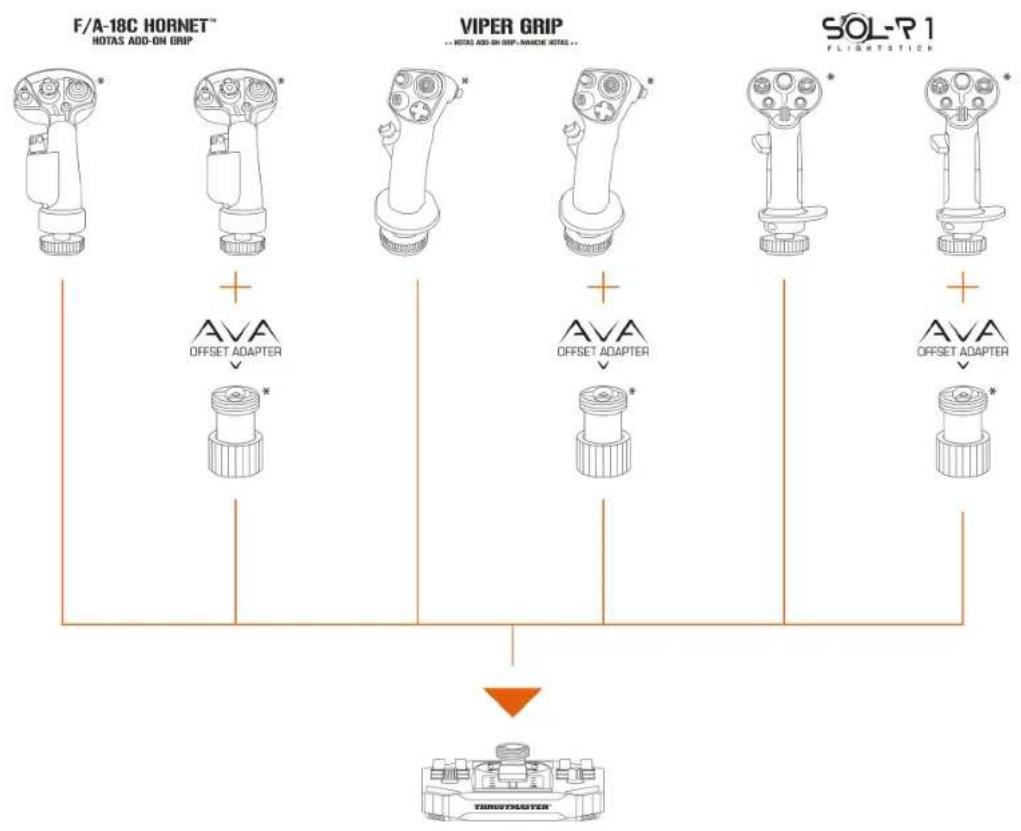

De Sol-R 5-voet is compatibel met de volgende flightstick-grepen en accessoires:

• Sol-R 1 Flightstick-flightstick-greep*;
• F/A-18C Hornet™ HOTAS Add-On Grip-flightstick-greep*;
• Viper Grip - HOTAS Add-On Grip-flightstick-greep*;
• AVA Offset Adapter-adapter*;
• toekomstige Thrustmaster-flightstick-grepen*.

9. T.A.R.G.E.T

geavanceerde

programmeersoftware

T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) is een innovatieve en hoog presterende softwarebundel waarmee het gebruik van de meeste Thrustmaster-flightcontrollers geoptimaliseerd kan worden en profielen gedeeld kunnen worden met de Thrustmaster-community.

Installatie

1. Ga naar:

1. Ga naar de sectie Software en download en installeer de geavanceerde T.A.R.G.E.T-programmeersoftware.

Belangrijkste kenmerken

• Verschillende mogelijke configuraties voor de assen.
• Meerdere programmeerniveaus beschikbaar: Basic, Advanced en Script.
• Maakt gebruik van slepen en neerzetten.
• De mogelijkheid om de Sol-R 5-voet te combineren met andere flightsim-accessoires van Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, TCA-serie*, VIPER-serie*, AVA-serie*, Sol-R-serie*, die allemaal ook compatibel zijn met T.A.R.G.E.T), waardoor ze kunnen worden herkend als één enkel USB-apparaat.
• Toegang tot geavanceerde profielen gemaakt door de Thrustmaster-community.

10. FAQ en technische ondersteuning

Hebt u vragen over de Sol R 5-voet of komt u technische problemen tegen? Zo ja, ga dan naar de website van Thrustmaster Technical Support:

1. Mijn joystick uitgerust met de Sol-R 5-voet werkt niet goed of lijkt niet goed te zijn gekalibreerd

• Schakel uw PC uit, koppel uw joystick los en sluit deze vervolgens opnieuw aan. Start uw PC opnieuw op en start daarna uw game opnieuw op.
• Plaats bij het aansluiten van de joystick de flightstick-greep altijd in de middenstand en beweeg hem niet, om kalibratieproblemen te voorkomen.

2. Ik kan mijn joystick uitgerust met de Sol-R 5-voet niet configureren

• Ga in het menu van uw game naar Options > Controller > Gamepad of Joystick. En kies vervolgens de meest geschikte configuratie, of stel alle joystick-opties helemaal opnieuw in.
• Raadpleeg de handleiding of de online help van de game voor meer informatie.

3. Mijn joystick uitgerust met de Sol-R 5-voet is te gevoelig, of niet gevoelig genoeg

• De joystick kalibreert zichzelf automatisch na een paar bewegingen op de verschillende assen.
• Ga in het menu van uw game naar Options > Controller > Gamepad of Joystick. Pas vervolgens de gevoeligheid en dode zones van uw joystick aan als deze opties beschikbaar zijn.

4. Mijn joystick uitgerust met de Sol-R 5-voet werkt niet

- Om de joystick goed met games te laten functioneren, moet de firmware zijn bijgewerkt met de laatste versie.

Om de firmware bij te werken, gaat u naar

Selecteer Drivers en volg de instructies inclusief de procedure voor het downloaden en installeren.
