Sol-R 5 Base - Controle THRUSTMASTER - Manual de utilização gratuito

Tipo de produto	Base de joystick para simulação de voo
Marca	Thrustmaster
Modelo	Sol-R 5 Base
Compatibilidade de manches	Sol-R 1 Flightstick, F/A-18C Hornet HOTAS Add-On Grip, Viper Grip e futuros manches
Conexão	USB-C (cabo USB-A para USB-C fornecido)
Alimentação	Porta USB (5V)
Comandos integrados	Manete de aceleração com indicadores luminosos, interruptores basculantes (2 posições), botões retroiluminados, codificador, seletor rotativo (4 posições)
Número de LEDs	10 LEDs personalizáveis
Personalização de LEDs	RGB, via painel de controle do Windows
Modos canhoto/destro	Seletor LEFT HANDED / RIGHT HANDED sob a base
Montagem em suporte	Parafusos M6 (comprimento máx. 15 mm), compatível com TM Flying Clamp, cockpits
Software incluído	Driver PC com painel de controle, software avançado T.A.R.G.E.T.
Atualização de firmware	Obrigatória, via site Thrustmaster
Segurança	Risco de pinçamento: não colocar os dedos entre a base e o eixo do manche
Manutenção e limpeza	Pano macio e seco, não usar produtos agressivos
Fabricante	Thrustmaster (França)
Reparabilidade	Peças de reposição não mencionadas, contatar suporte técnico

Perguntas frequentes - Sol-R 5 Base THRUSTMASTER

Meu joystick não funciona corretamente após conexão, o que fazer?

Desligue seu PC, desconecte o joystick, reconecte-o e reinicie o PC. Ao conectar, deixe o manche centralizado para evitar problemas de calibração.

Como atualizar o firmware da base Sol-R 5?

Acesse o site support.thrustmaster.com, selecione 'Drivers' para seu produto, baixe e instale o driver. Siga as instruções. A atualização do firmware é obrigatória para o funcionamento correto.

Como personalizar a cor dos LEDs?

Acesse o painel de controle da base (via menu Iniciar > Painel de Controle > Controladores de Jogo > Propriedades). Na guia LEDs, clique em um círculo colorido e escolha uma cor através do círculo cromático, paleta ou código RGB/HEX.

Como colocar a base no modo canhoto?

Posicione o seletor localizado sob a base em LEFT HANDED. Isso deve ser feito antes de conectar a base ao PC. Um LED no manete de aceleração indica o modo: '01' para destro, '02' para canhoto.

Quais manches são compatíveis com a base Sol-R 5?

A base é compatível com todos os manches destacáveis do ecossistema Thrustmaster, incluindo: Sol-R 1 Flightstick, F/A-18C Hornet HOTAS Add-On Grip, Viper Grip e futuros manches. O adaptador AVA Offset Adapter pode ser usado.

Como instalar a base em um cockpit ou suporte fixo?

Use parafusos M6 (não fornecidos) nos furos roscados sob a base. O comprimento máximo do parafuso no interior é de 15 mm. Verifique a compatibilidade do suporte com os produtos Thrustmaster antes da montagem.

Meu joystick está muito sensível, como ajustar?

O joystick se autocalibra após alguns movimentos. Você também pode ajustar a sensibilidade e zonas mortas no menu Opções > Controle > Manetes ou Joystick do seu jogo.

Devo usar o software T.A.R.G.E.T.?

O software T.A.R.G.E.T. é opcional, mas permite programação avançada dos eixos, perfis e fusão de vários periféricos em um único USB. É recomendado para usuários avançados.

Posso usar a base sem manche?

Não, a base Sol-R 5 foi projetada para ser usada exclusivamente com um manche compatível (vendido separadamente). Ela não possui funções de comando sem manche.

Como limpar a base Sol-R 5?

Use um pano macio e seco para limpar a superfície. Evite produtos líquidos ou abrasivos que possam danificar os componentes eletrônicos.

MANUAL DE UTILIZADOR Sol-R 5 Base THRUSTMASTER

Leia atentamente as instruções fornecidas neste manual antes de instalar o produto, antes de qualquer utilização do produto e antes de realizar qualquer manutenção. Siga as instruções de segurança. O incumprimento destas instruções pode resultar em acidentes e/ou danos materiais. Guarde este manual para poder consultar as instruções no futuro.

ÍNDICE

1. CONTEÚDO DA EMBALAGEM......6
2. CARACTERÍSTICAS TÉCNICAS .....7
3. INFORMAÇÕES RELATIVAS À UTILIZAÇÃO ....9
4. MONTAR UM MANÍPULO DE JOYSTICK* NA BASE ....11
5. INSTALAÇÃO NO PC....13 Painel de Controlo....14 Mapeamento....18
6. INSTALAÇÃO NUM SUPORTE....21 Instalação num TM Flying Clamp*....22 Instalação num cockpit* ou noutro suporte fixo*....23
7. CARACTERÍSTICAS....24 Alavanca de potência....24
8. COMPATIBILIDADE .....25 Manípulos de joysticks .....26

9. SOFTWARE DE PROGRAMAÇÃO

AVANÇADA T.A.R.G.E.T....27

Instalação....27

Características principais......28

10. PERGUNTAS FREQUENTES E SUPORTE

TÉCNICO....29

SOL-R5

B A S E

Atualize o seu arsenal com a base Sol-R 5, concebida para oferecer mais controlo em todos os tipos de simulação de voo.

Este manual irá ajudá-lo(a) a instalar e utilizar a sua base Sol-R 5 nas melhores condições possíveis. Antes de descolar, leia atentamente as instruções e avisos: eles irão ajudá-lo(a) a desfrutar ao máximo do seu produto.

Atualizar o firmware

Para que a base Sol-R 5 funcione corretamente com videojogos, é essencial que o firmware esteja atualizado.

Para proceder à atualização, vá até

Selecione Drivers (Controladores) e siga as instruções, incluindo o procedimento de transferência e instalação.

1. Conteúdo da embalagem

1 Botões de comutação (duas posições)
2 Botões de ações retroiluminados
3 Codificador
4 Alavanca de potência com luzes indicadoras
5 Seletor giratório (quatro posições)
    note right of E: 8

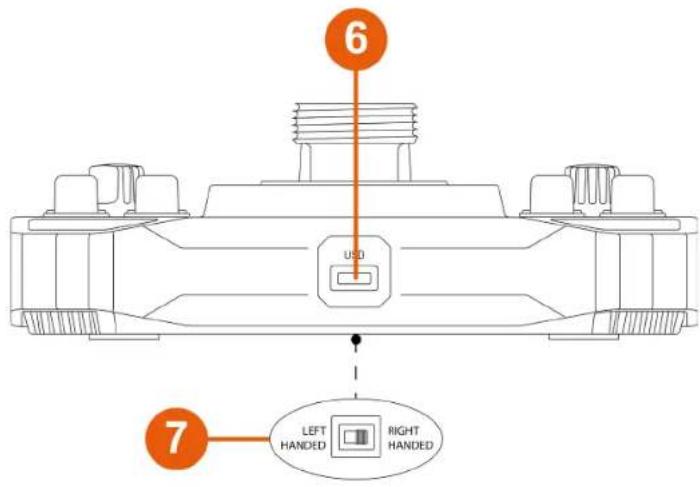

6 Conector USB-C
⑦ Seletor: LEFT HANDED (modo Esquerdino) / RIGHT HANDED (modo Destro)
8 Cabo USB-A/USB-C

3. Informações relativas à utilização

Documentação

Antes de utilizar este produto, leia atentamente esta documentação e conserve-a para consulta futura.

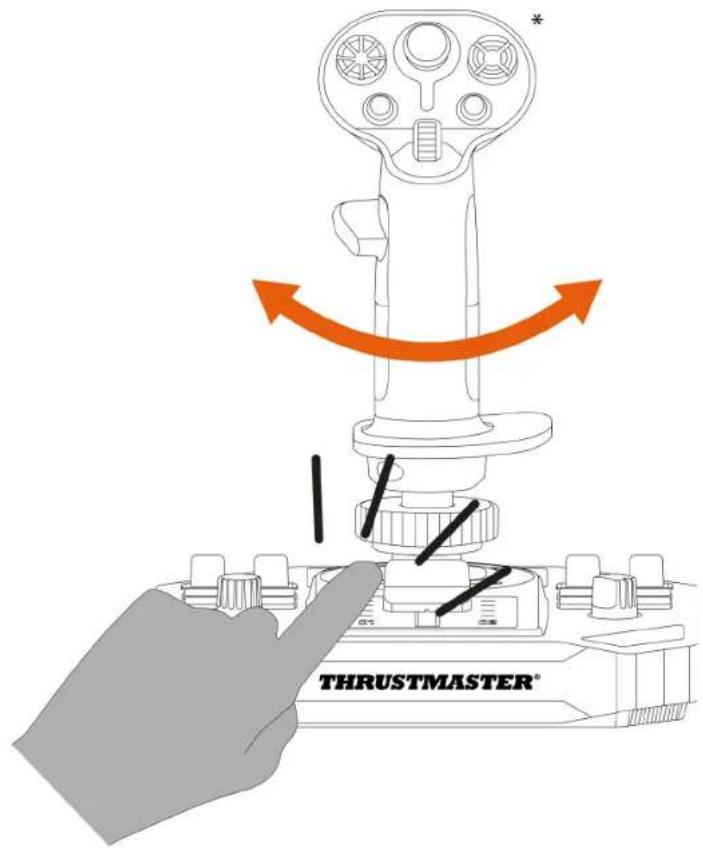

Perigo de entalamento

Ao utilizar a base Sol-R 5 com um manípulo de joystick*, nunca coloque os dedos no espaço entre a base e o eixo do manípulo do joystick.

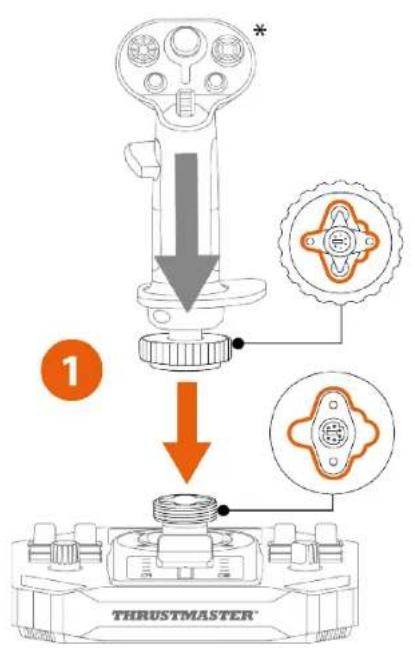

4. Montar um manípulo de joystick\* na base

A base Sol-R 5 é compatível com todos os manípulos de joysticks amovíveis do ecossistema Thrustmaster no PC.

1. Coloque o manípulo do joystick na base. Certifique-se de que o manípulo do joystick está posicionado corretamente, como se mostra no esquema abaixo.

2. Aperte o anel de fixação.

Se sentir resistência, não force. Certifique-se de que os conectores da base e o manípulo do joystick estão devidamente alinhados. O incumprimento desta instrução poderá causar danos nos produtos.

5. Instalação no PC

1. Visite:

1. Transfira e instale o controlador para o PC e a respetiva interface personalizada para o Painel de Controlo do Windows.

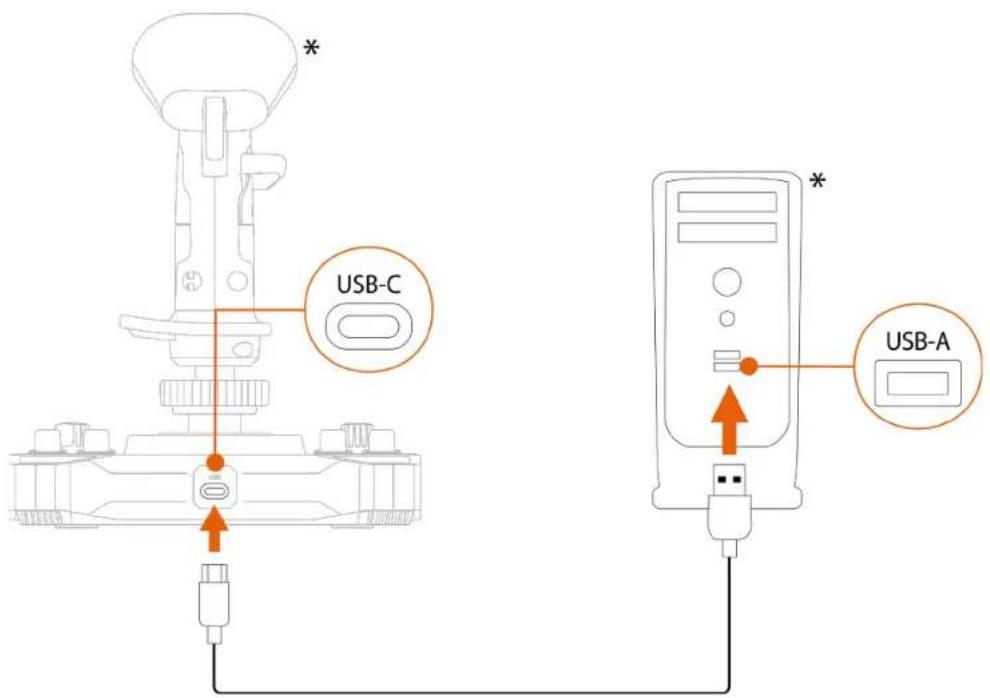

2. Quando o controlador para o PC estiver instalado, ligue a base Sol-R 5 a uma das portas USB do PC utilizando o cabo USB-A/USB-C.

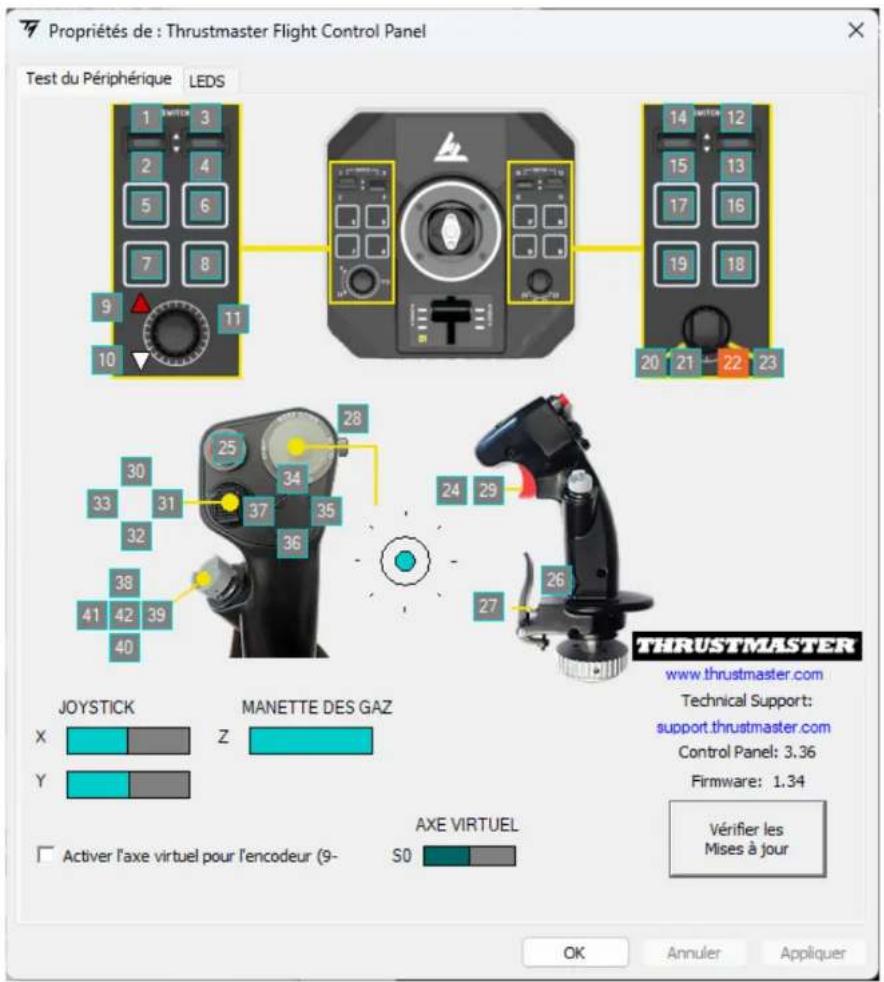

Painel de Controlo

Para aceder ao Painel de Controlo, selecione Iniciar, escreva Control Panel ou Painel de Controlo na barra de procura e, em seguida, clique em Control Panel ou Painel de Controlo (no Windows® 10/11).

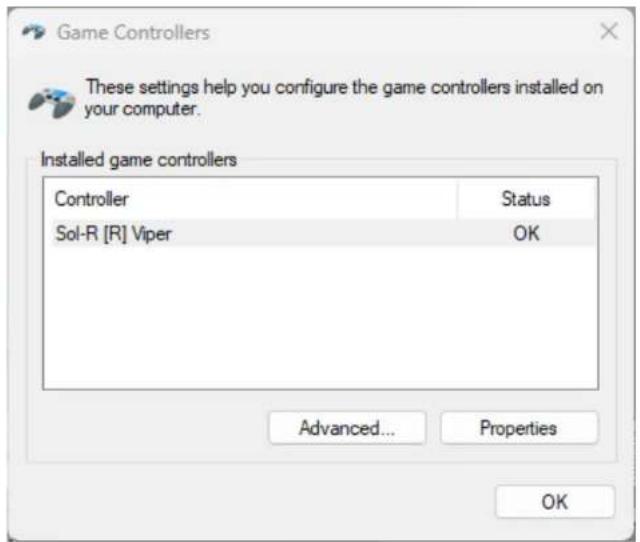

É apresentada a caixa de diálogo Controladores de jogos. O acessório fica visível no ecrã com o nome Sol-R [R] Viper e o estado OK.

Na caixa de diálogo Controladores de jogos, clique em Propriedades para testar e ver todas as funcionalidades.

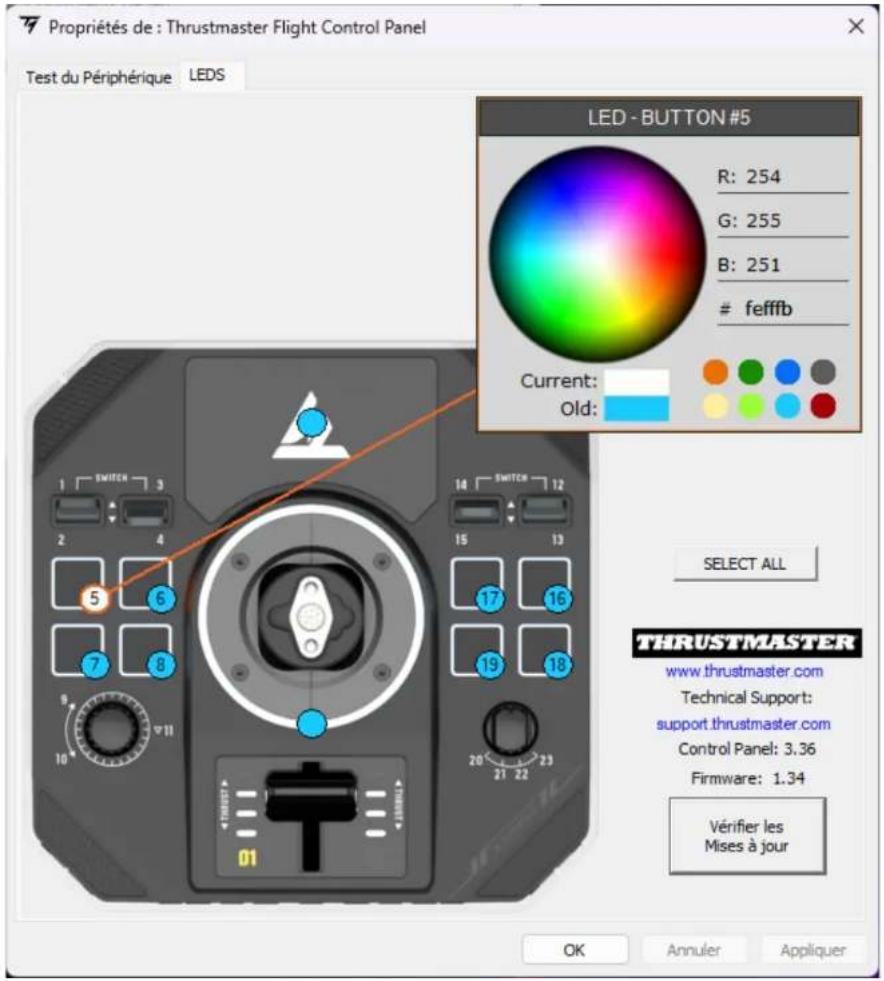

Luzes LED personalizáveis

A base Sol-R 5 possui dez luzes LED que podem ser personalizadas através do Painel de Controlo.

Pode atribuir uma cor diferente a cada luz LED.

Para alterar a cor das luzes LED:

1. Aceda ao Painel de Controlo da base Sol-R 5.
2. Na caixa de diálogo Controladores de jogos, clique em Propriedades.
3. No separador LEDS, clique num dos círculos coloridos para selecionar a luz LED que pretende alterar.
4. Utilize a roda de cores ou a paleta de cores predefinidas, ou introduza um código de cor (RGB ou HEX) para alterar a cor.
5. Clique em OK para guardar a alteração.

Mapeamento

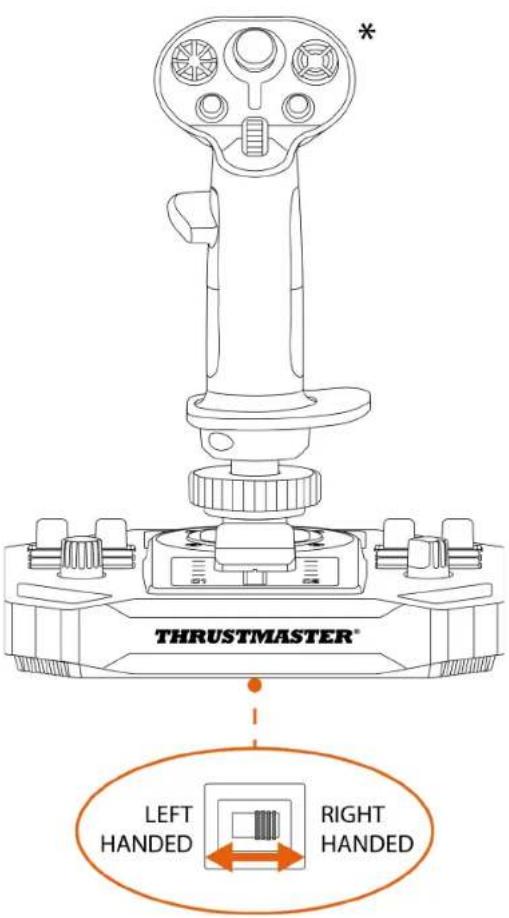

Modo Destro ou Esquerdino

Para configurar o joystick para o modo Destro ou Esquerdino, simplesmente regule o seletor situado na parte inferior da base para LEFT HANDED (modo Esquerdino) ou RIGHT-HANDED (modo Destro).

Por predefinição, a base está configurada no modo Destro.

Modo Esquerdino

Modo Destro

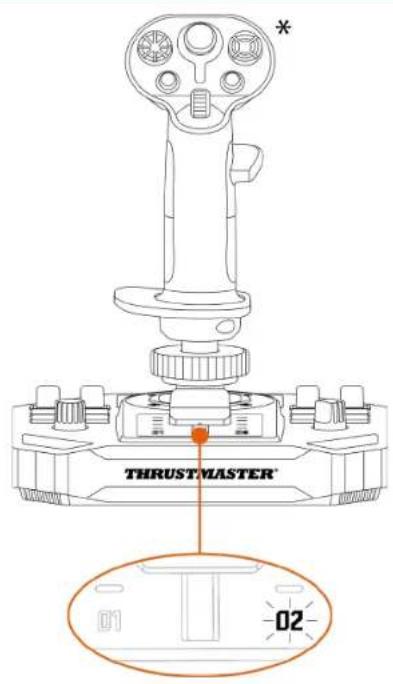

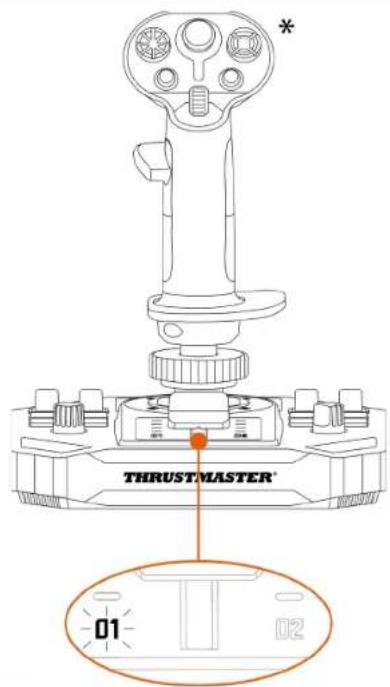

Quando a base Sol-R 5 é ligada, uma luz LED acende-se na alavanca de potência para indicar o modo selecionado:

$$ 0 1 = \text { Modo Destro } $$

$$ 0 2 = \text { Modo Esquerdino } $$

Execute o procedimento para mudar do modo Destro para o modo Esquerdino (ou vice-versa) antes de ligar a base ao PC.

6. Instalação num suporte

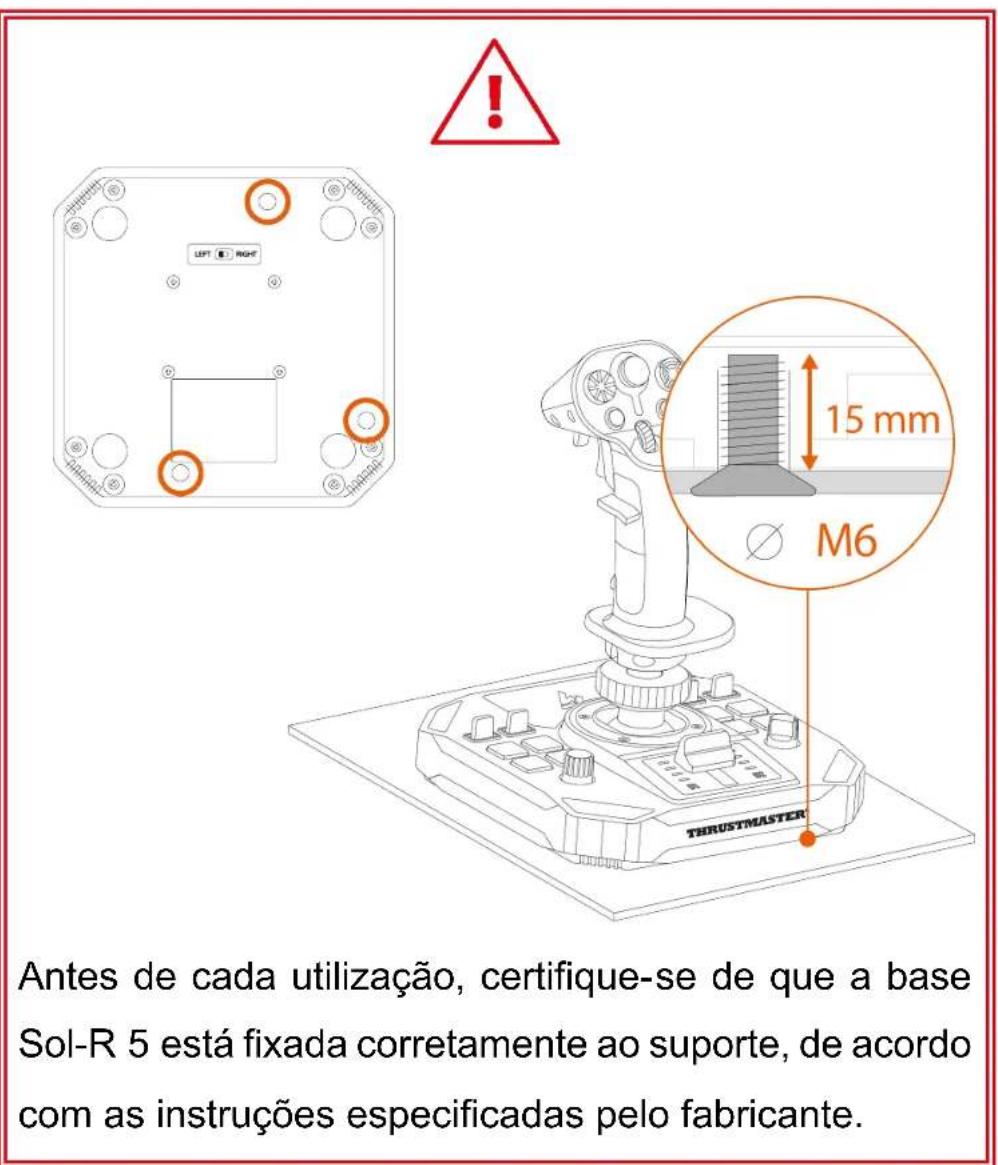

Pode instalar a base Sol-R 5 em diferentes tipos de suportes utilizando parafusos M6 (não incluídos) e os orifícios roscados situados na parte inferior da base. No interior da base, o comprimento máximo do parafuso não deve exceder 15 mm.

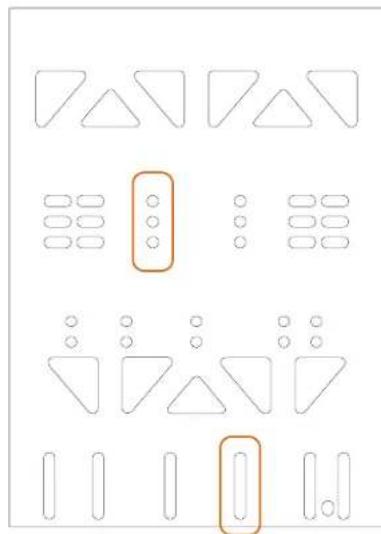

Instalação num TM Flying Clamp\*

Para fixar a base Sol-R 5 ao suporte TM Flying Clamp*, utilize dois parafusos M6 (não incluídos).

Instalação num cockpit\* ou noutro suporte fixo\*

Para fixar a base Sol-R 5 num cockpit* ou suporte de secretária*, utilize parafusos M6 (não incluídos) e os orifícios roscados situados na parte inferior da base.

Para evitar danificar a base Sol-R 5, consulte o fabricante do cockpit ou o suporte técnico a fim de determinar a compatibilidade do cockpit com produtos Thrustmaster.

7. Características

Alavanca de potência

A base Sol-R 5 possui uma alavanca de potência que facilita controlar o impulso do motor da sua nave espacial. As luzes indicadoras ajudam-no(a) a ser mais preciso(a).

8. Compatibilidade

Utilize apenas acessórios autorizados. A utilização de acessórios não autorizados poderá danificar o produto e anular a garantia.

Manípulos de joysticks

A base Sol-R 5 é compatível com os seguintes manípulos e acessórios de joysticks:

• Manípulo do joystick Sol-R 1 Flightstick*;
• Manípulo do joystick F/A-18C Hornet™ HOTAS Add-On Grip*;
• Manípulo do joystick Viper Grip - HOTAS Add-On Grip*;
• Adaptador AVA Offset Adapter*;
• Futuros manípulos de joysticks Thrustmaster*.

* Vendido à parte

9. Software de programação avançada T.A.R.G.E.T

O T.A.R.G.E.T (Thrustmaster Advanced pRogramming Graphical EdiTor) é um pacote de software inovador de alto desempenho que permite efetuar melhoramentos na maioria dos controladores de voo Thrustmaster e a partilha de perfis com a comunidade Thrustmaster.

Instalação

1. Visite:

1. Na secção Software, transfira e instale o software de programação avançada T.A.R.G.E.T.

Características principais

• Várias configurações possíveis dos eixos.
• Múltiplos níveis de programação disponíveis: Basic, Advanced e Script.
• Utilização do princípio de arrastar e largar.
• Capacidade para combinar a base Sol-R 5 com outros acessórios de simulação de voo Thrustmaster (Hotas Cougar*, T.16000M FCS*, TWCS*, TFRP*, MFD Cougar Pack*, gama TCA*, gama VIPER*, gama AVA*, gama Sol-R* – os quais também são todos compatíveis com o software T.A.R.G.E.T), permitindo que sejam reconhecidos como um único dispositivo USB.
• Acesso a perfis avançados criados pela comunidade Thrustmaster.

10. Perguntas frequentes e suporte técnico

Tem alguma questão relativamente à base Sol-R 5, ou deparou-se com problemas técnicos? Se for o caso, visite o sítio Web de suporte técnico da Thrustmaster:

1. O meu joystick equipado com a base Sol-R 5 não funciona corretamente, ou parece estar mal calibrado

• Desligue o PC, desligue o joystick e em seguida volte a ligá-lo, reinicie o PC e inicie novamente o jogo.
• Ao ligar o joystick, certifique-se de que mantém o manípulo do joystick centrado e evite movê-lo, para evitar quaisquer problemas de calibração.

2. Não consigo configurar o meu joystick equipado com a base Sol-R 5

• Aceda ao menu do jogo e selecione Opções > Controlador > Gamepad ou Joystick. Em seguida, escolha a configuração mais adequada, ou reconfigure completamente as opções do joystick.
• Para mais informações, consulte o manual do utilizador ou o utilitário de ajuda online do jogo.

3. O meu joystick equipado com a base Sol-R 5 é demasiado sensível, ou não é suficientemente sensível

• O joystick autocalibra-se automaticamente após alguns movimentos nos diferentes eixos.
• Aceda ao menu do jogo e selecione Opções > Controlador > Gamepad ou Joystick. Em seguida, ajuste a sensibilidade e as zonas mortas do seu joystick, se estas opções estiverem disponíveis.

4. O meu joystick equipado com a base Sol-R 5 não funciona

- Para que o joystick funcione corretamente com videojogos, é essencial que o firmware esteja atualizado.

Para proceder à atualização, vá até

Selecione Drivers (Controladores) e siga as instruções, incluindo o procedimento de transferência e instalação.
