MANUALE UTENTE TSS Handbrake+ Sparco Mod THRUSTMASTER

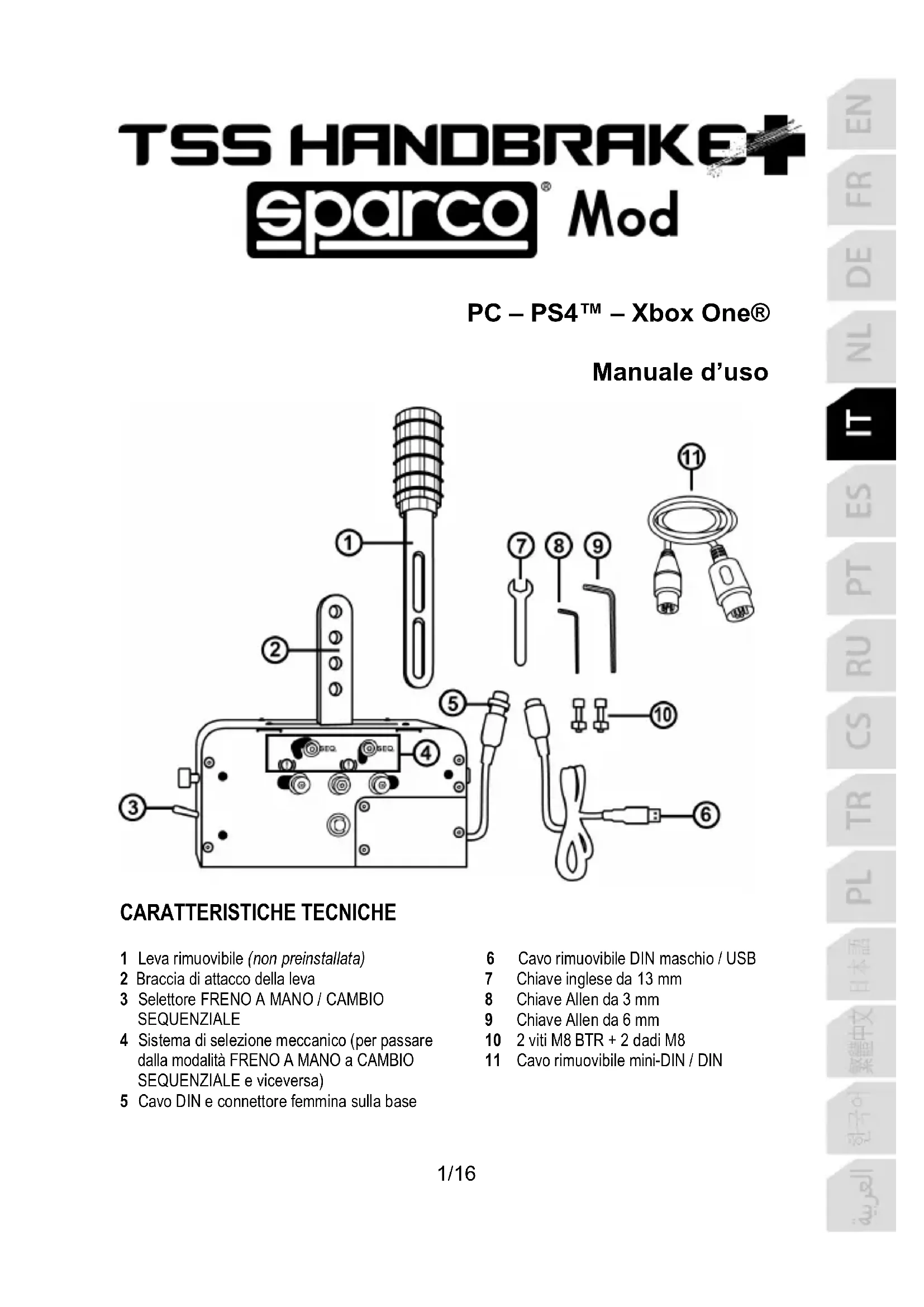

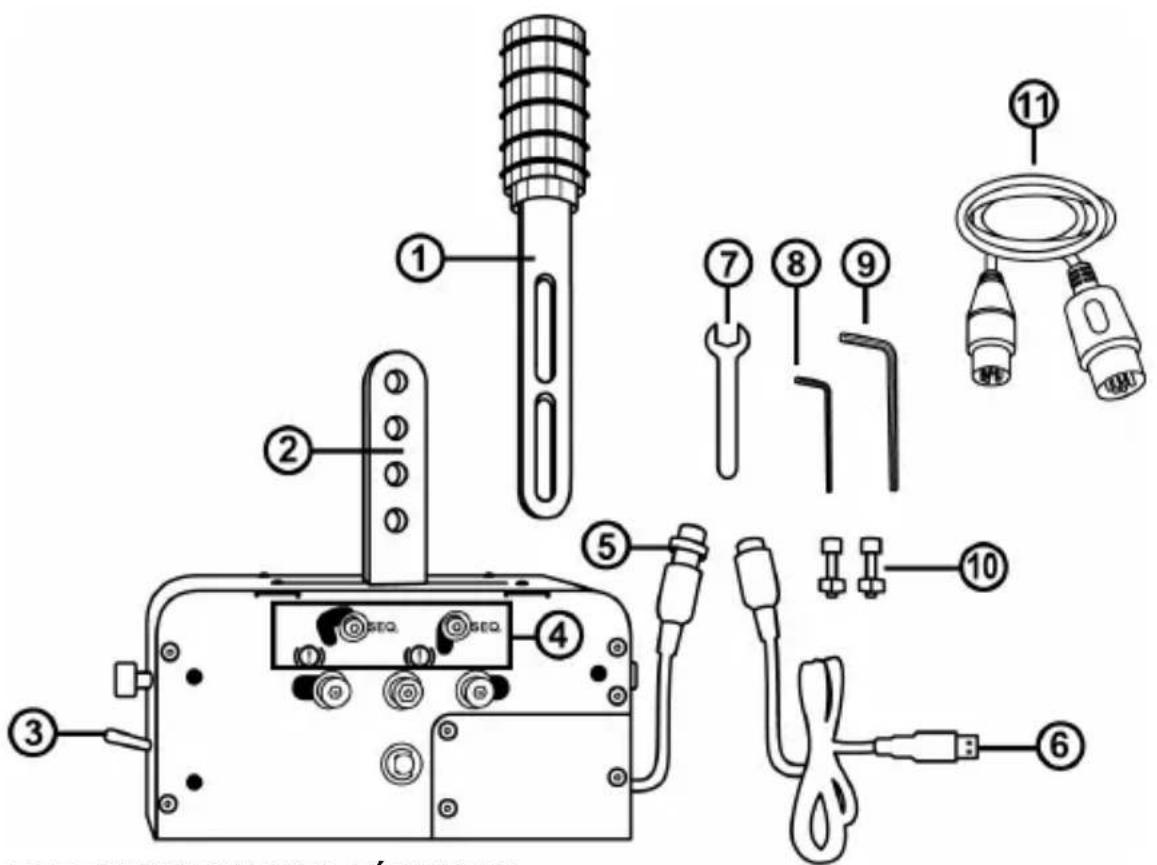

CARATTERISTICHE TECNICHE 1 Leva rimuovibile (non preinstallata) 2 Braccia di attacco della leva 3 Selettore FRENO A MANO / CAMBIO SEQUENZIALE 4 Sistema di selezione meccanico (per passare dalla modalità FRENO A MANO a CAMBIO SEQUENZIALE e viceversa) 5 Cavo DIN e connettore femmina sulla base 6 Cavo rimuovibile DIN maschio / USB 7 Chiave inglese da 13 mm

11 Cavo rimuovibile mini-DIN / DIN2/16 ATTENZIONE Prima di utilizzare questo prodotto, ti invitiamo a leggere con attenzione il presente manuale. Conserva il presente manuale per una futura consultazione. Attenzione – Shock elettrico

• Conserva questo prodotto in un luogo asciutto e non esporlo alla polvere o alla luce del sole.

• Rispetta il verso di inserimento dei connettori.

• Non torcere e non tirare i connettori e i cavi.

• Non versare alcun liquido sul prodotto o sui relativi connettori.

• Non cortocircuitare il prodotto.

• Non smontare questo prodotto (fatta eccezione per i potenziali aggiustamenti descritti in questo manuale), non cercare di bruciare il prodotto e non esporlo alle alte temperature. Attenzione – Infortuni causati da movimenti ripetuti L’uso di un cambio o di un freno a mano può causare dolori muscolari o articolari. Per evitare qualsiasi tipo di problema:

• Cerca di non giocare troppo a lungo.

• Prenditi una pausa di 10 o 15 minuti ogni ora di gioco.

• Qualora dovessi avvertire fatica o dolore alle mani, ai polsi o alle braccia, smetti di giocare e riposati per alcune ore prima di ricominciare a giocare.

• Qualora, una volta ripreso il gioco, i sintomi o i dolori sopradescritti dovessero persistere, smetti di giocare e consulta il tuo medico.

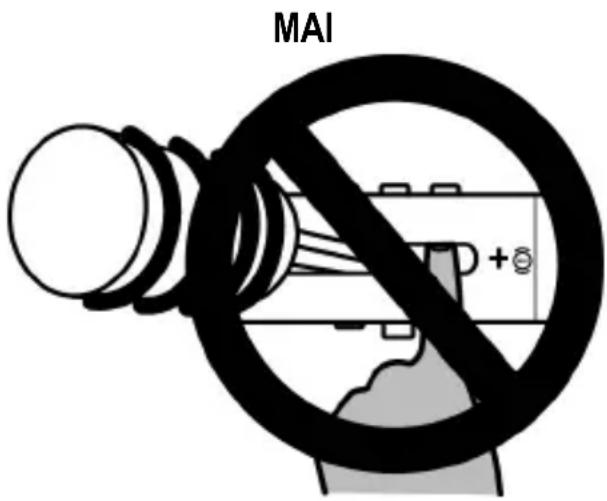

• Verifica che la base del TSS HANDBRAKE sia fissata correttamente, così come descritto nelle istruzioni riportate nel presente manuale. Attenzione – Rischio di schiacciamento nelle aperture della placca del cambio

• Tieni il prodotto lontano dalla portata dei bambini.

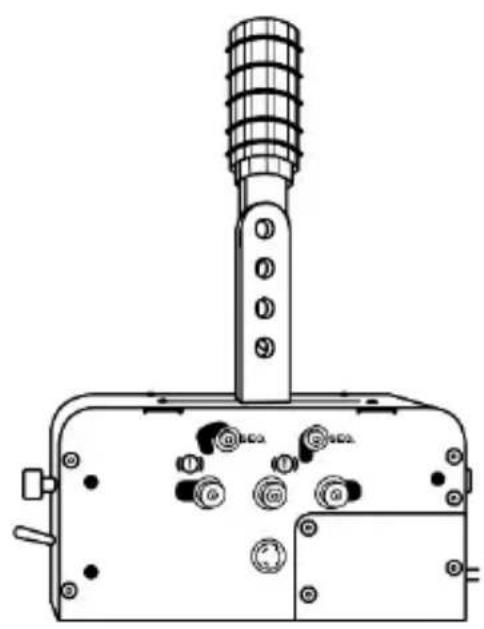

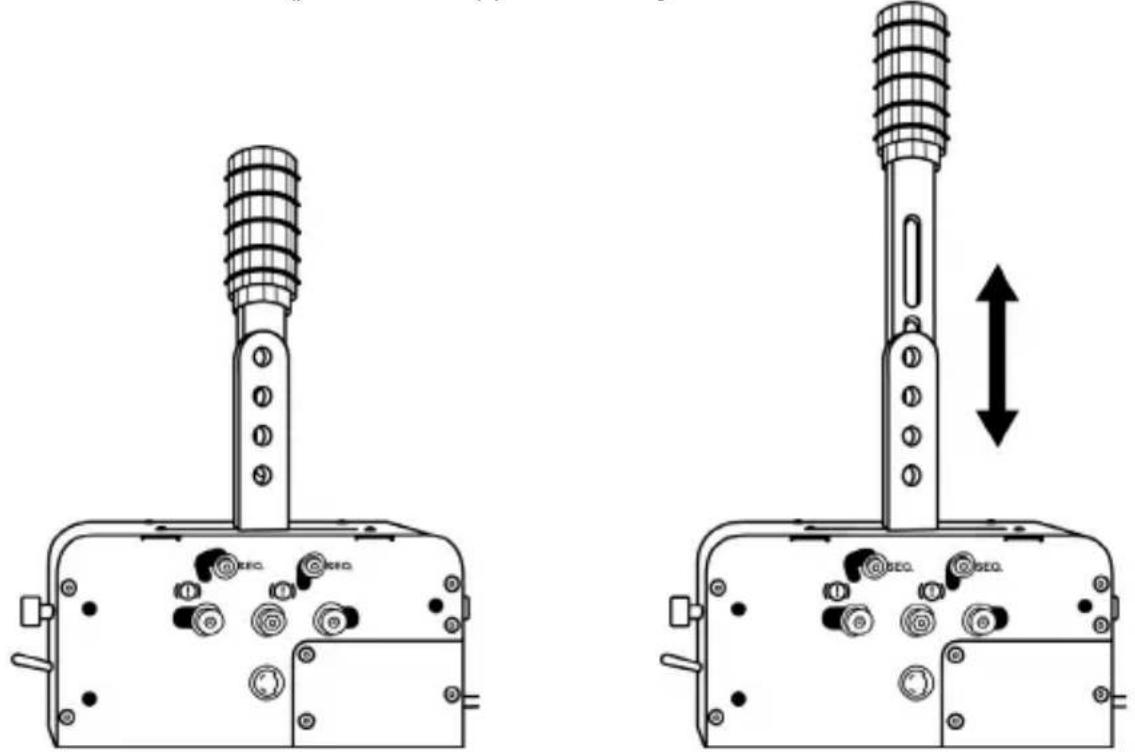

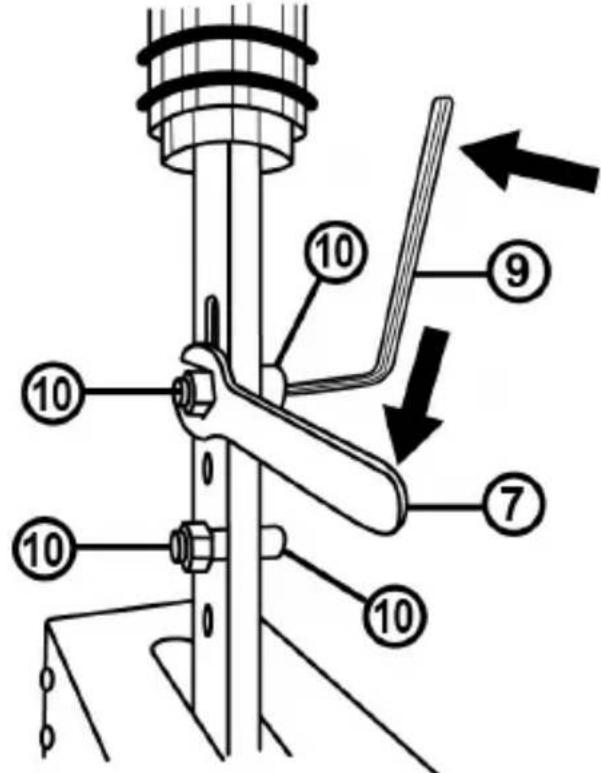

• Mentre stai giocando, non appoggiare mai le dita (o altre parti del tuo corpo) sulle aperture della placca del cambio del TSS HANDBRAKE. MAI3/16 INSTALLARE LA LEVA RIMUOVIBILE (1) SULLE BRACCIA DI ATTACCO (2)

1. Fai scorrere la leva rimuovibile (1) fra le braccia di attacco (2).

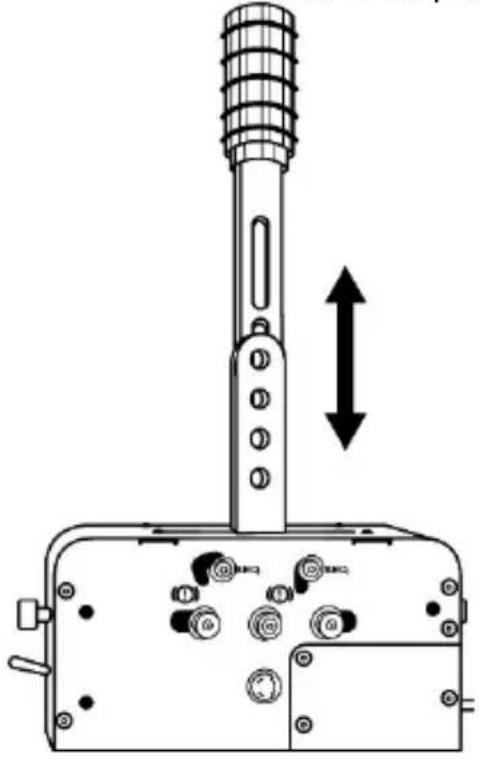

2. Regola la leva all’altezza desiderata.

L’altezza totale della leva (pomello incluso) può essere regolata tra i 21 e i 30 cm.

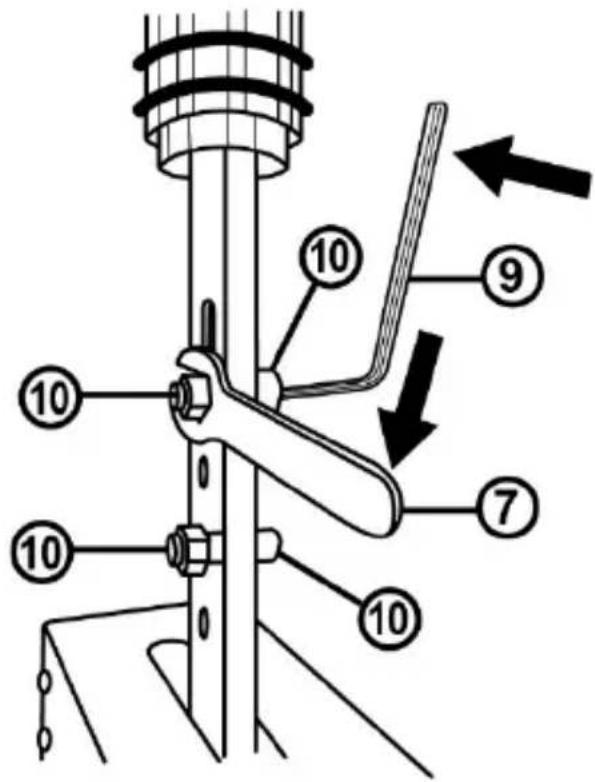

3. Fissa la leva alle braccia di attacco utilizzando 2 viti M8 BTR (10), 2 dadi M8 (10) e la chiave Allen

Per default (ovvero all’apertura della confezione), il TSS HANDBRAKE è configurato in modalità FRENO A MANO.

1. Il selettore FRENO A MANO / CAMBIO (3) è abbassato, in posizione modalità FRENO A MANO.

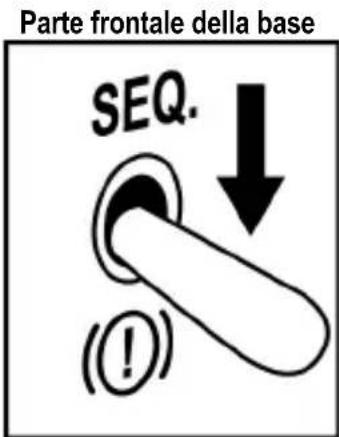

Parte frontale della base

2. Il sistema meccanico che ti permette di passare dalla modalità FRENO A MANO alla modalità

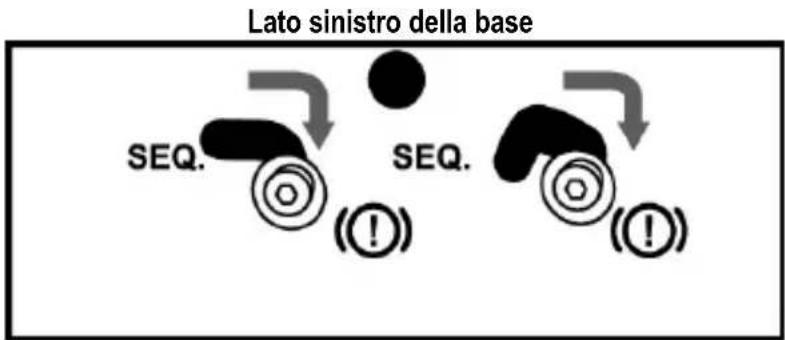

CAMBIO SEQUENZIALE (4) è preimpostato sulla modalità FRENO A MANO. Lato sinistro della base

Lato destro della base5/16

CONFIGURARE LA MODALITÀ CAMBIO SEQUENZIALE

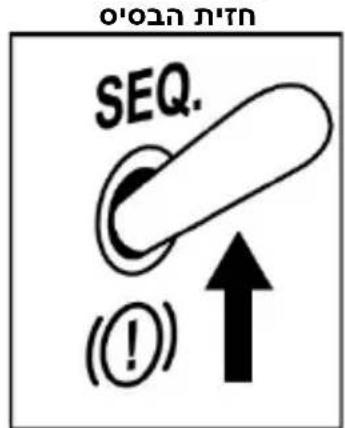

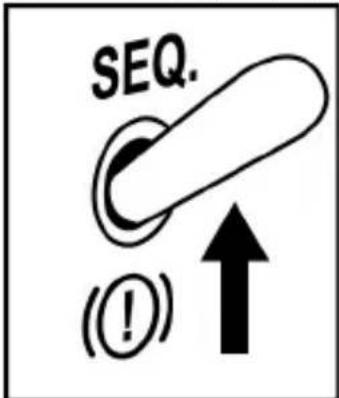

1. Sposta verso l’alto il selettore FRENO A MANO / CAMBIO (3), portandolo nella posizione

modalità CAMBIO SEQUENZIALE. Parte frontale della base

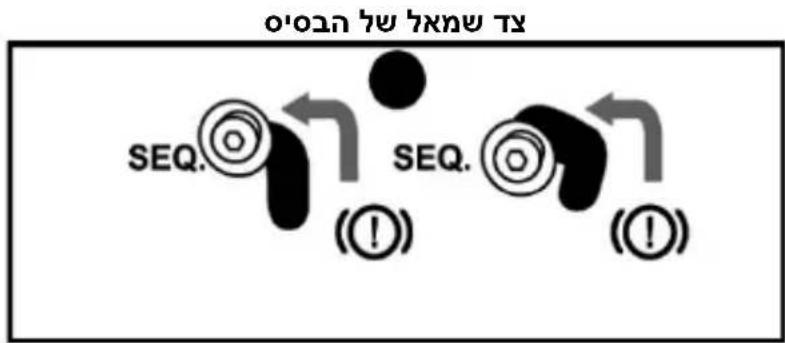

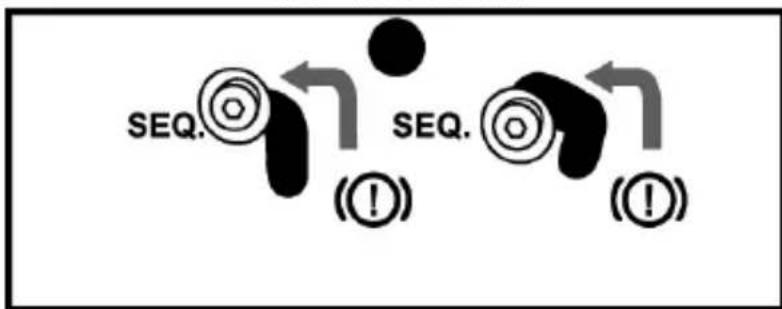

2. Per passare dalla modalità FRENO A MANO alla modalità CAMBIO SEQUENZIALE (4), usa la

chiave Allen da 3 mm (8) per allentare leggermente le viti del sistema meccanico (2 viti presenti su ciascun lato della base).

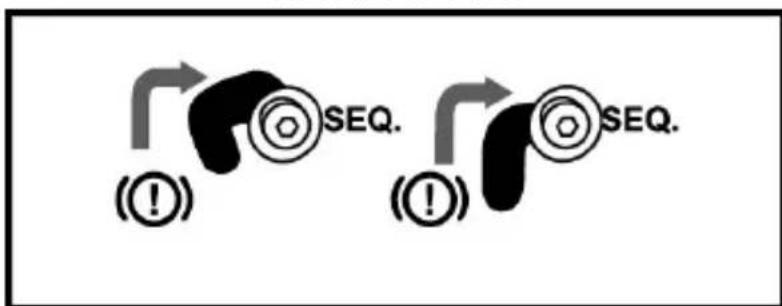

3. Sposta queste 4 viti (2 viti presenti su ciascun lato della base) in posizione SEQ.

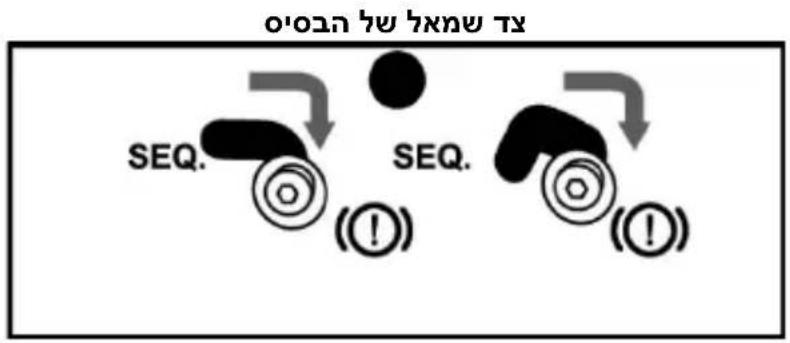

Lato sinistro della base

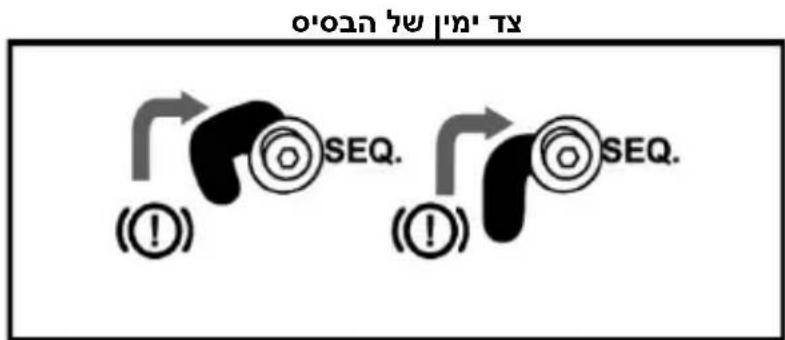

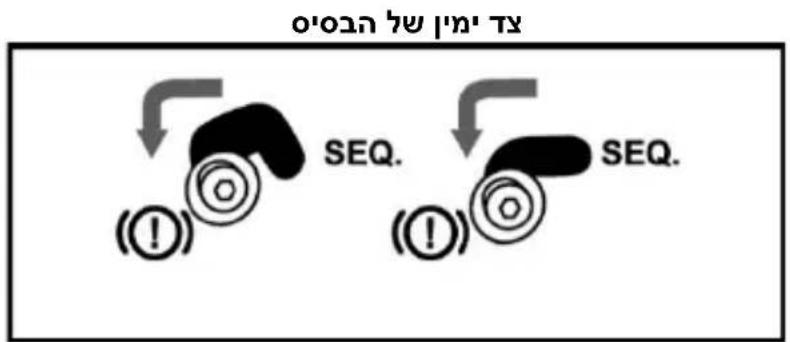

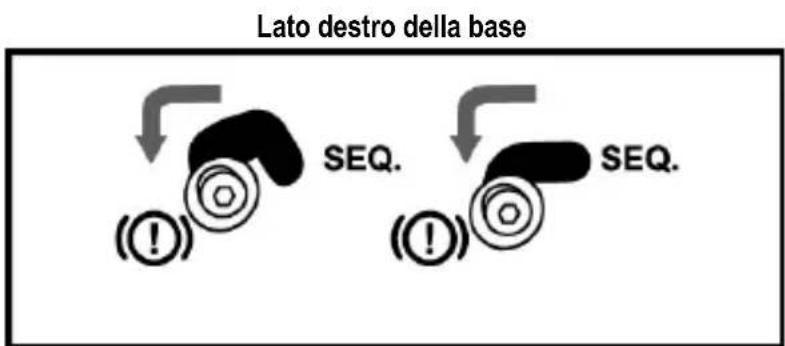

Lato destro della base

4. Accertati che queste 4 viti (2 su ciascun lato della base) risultino perfettamente riposizionate,

dopodiché stringile nuovamente utilizzando la chiave Allen da 3 mm (8).6/16

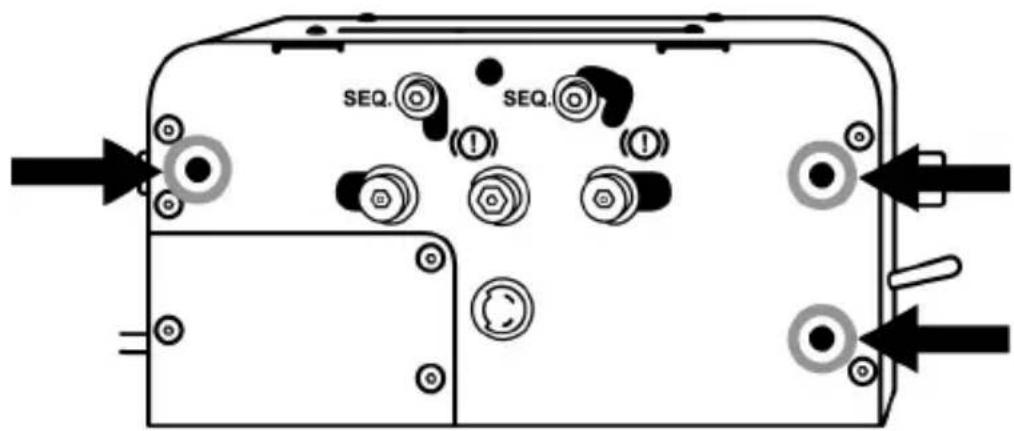

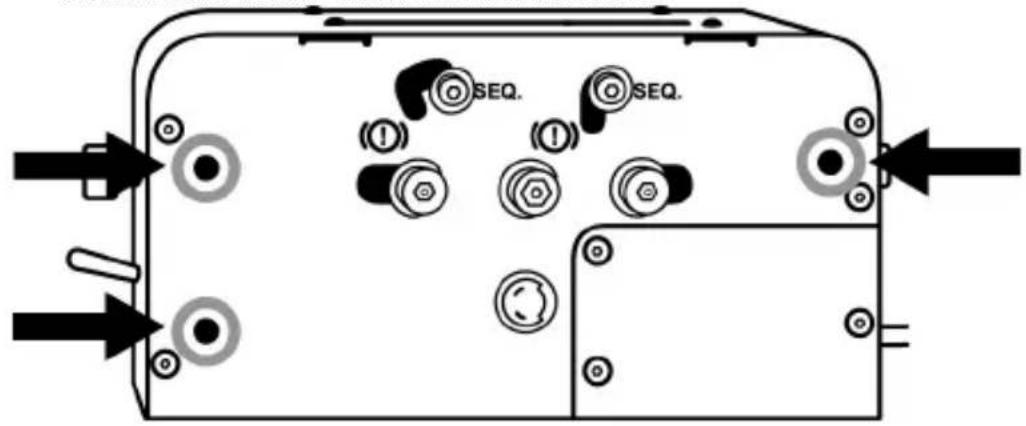

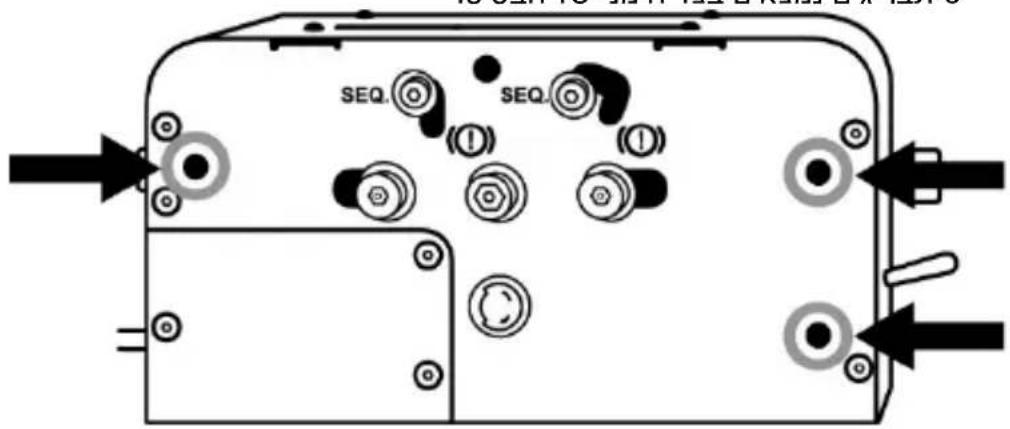

FISSARE IL TSS HANDBRAKE

Il TSS HANDBRAKE può essere fissato a svariati supporti compatibili (venduti separatamente), tramite i fori M6 filettati presenti su entrambi i lati della periferica e sotto la base:

• 3 fori filettati si trovano su entrambi i lati della base.

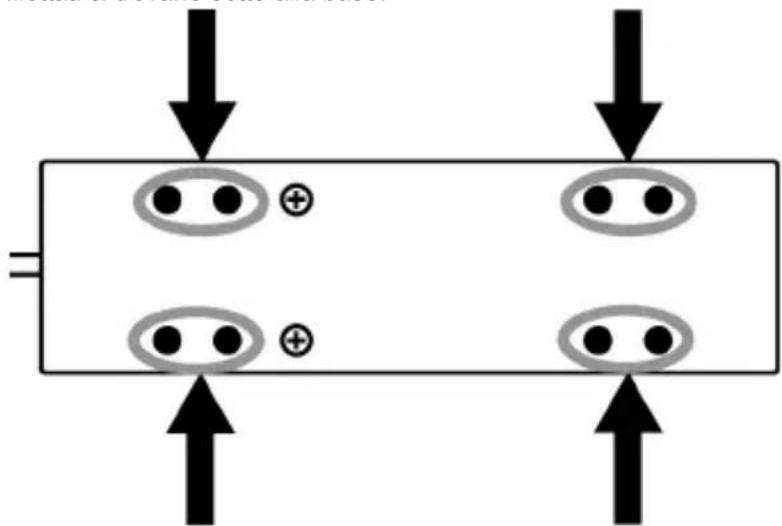

• 8 fori filettati si trovano sotto alla base.

Lo schema di installazione in un abitacolo TSS HANDBRAKE è disponibile sul sito https://support.thrustmaster.com. Seleziona Volanti / TSS HANDBRAKE, quindi Template - Cockpit Setup.7/16

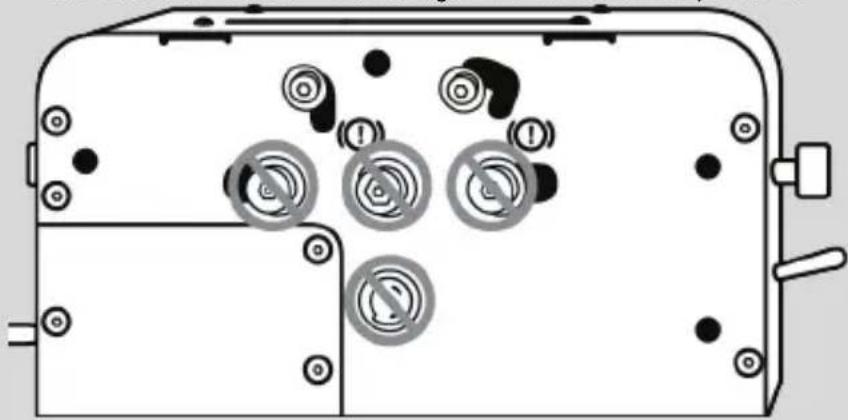

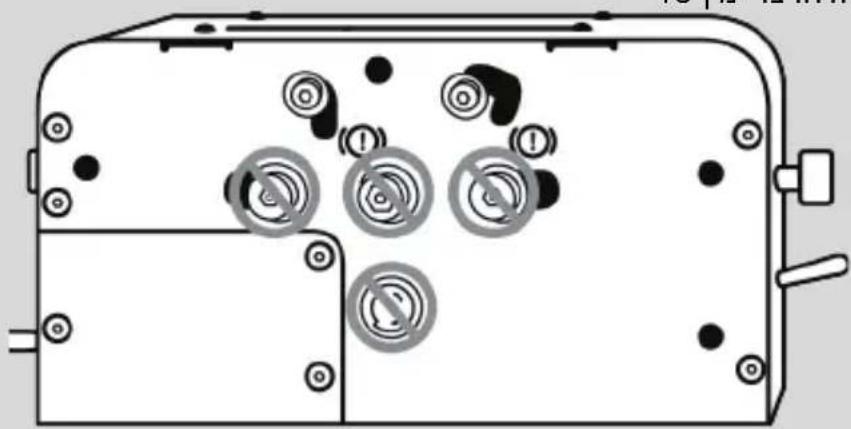

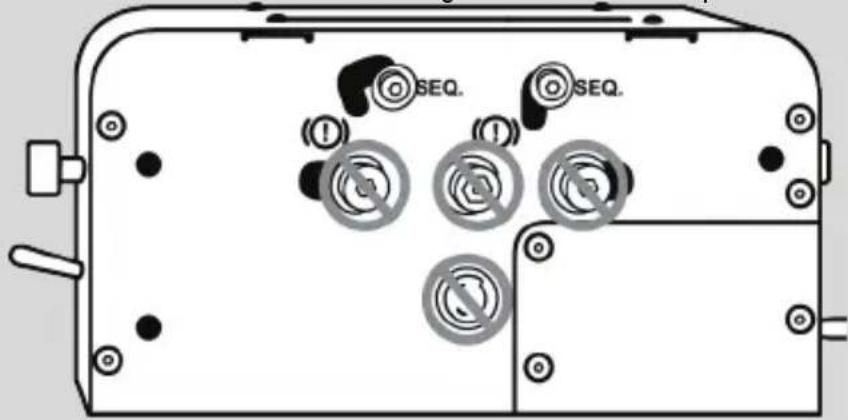

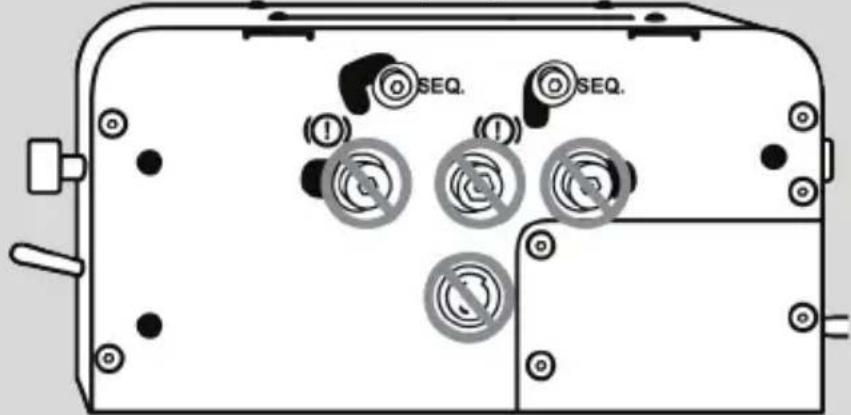

NON STRINGERE NÉ ALLENTARE MAI QUESTE VITI Fatta eccezione per le viti del sistema meccanico, utilizzate per passare dalla modalità FRENO A MANO alla modalità CAMBIO SEQUENZIALE (4), non stringere né allentare alcuna delle viti presenti sulla base del TSS HANDBRAKE. Lato sinistro della base = Non stringere né allentare mai queste viti:

Lato destro della base = Non stringere né allentare mai queste viti:

Parte frontale e posteriore della base = Non stringere né allentare mai queste viti:8/16

ISTRUZIONI PER L’INSTALLAZIONE SU PC

1. Scarica i driver per PC dal sito https://support.thrustmaster.com.

Seleziona Volanti / TSS HANDBRAKE, dopodiché scegli Driver.

2. Una volta completato il download, avvia il programma di installazione e segui le istruzioni che

appariranno sullo schermo.

3. Non appena ti verrà richiesto dal programma di installazione, collega il TSS HANDBRAKE a una porta

USB del tuo PC utilizzando il cavo rimuovibile DIN maschio / USB (6) e completa l’installazione del driver.

4. Una volta terminata l’installazione, clicca su Fine e riavvia il tuo computer.

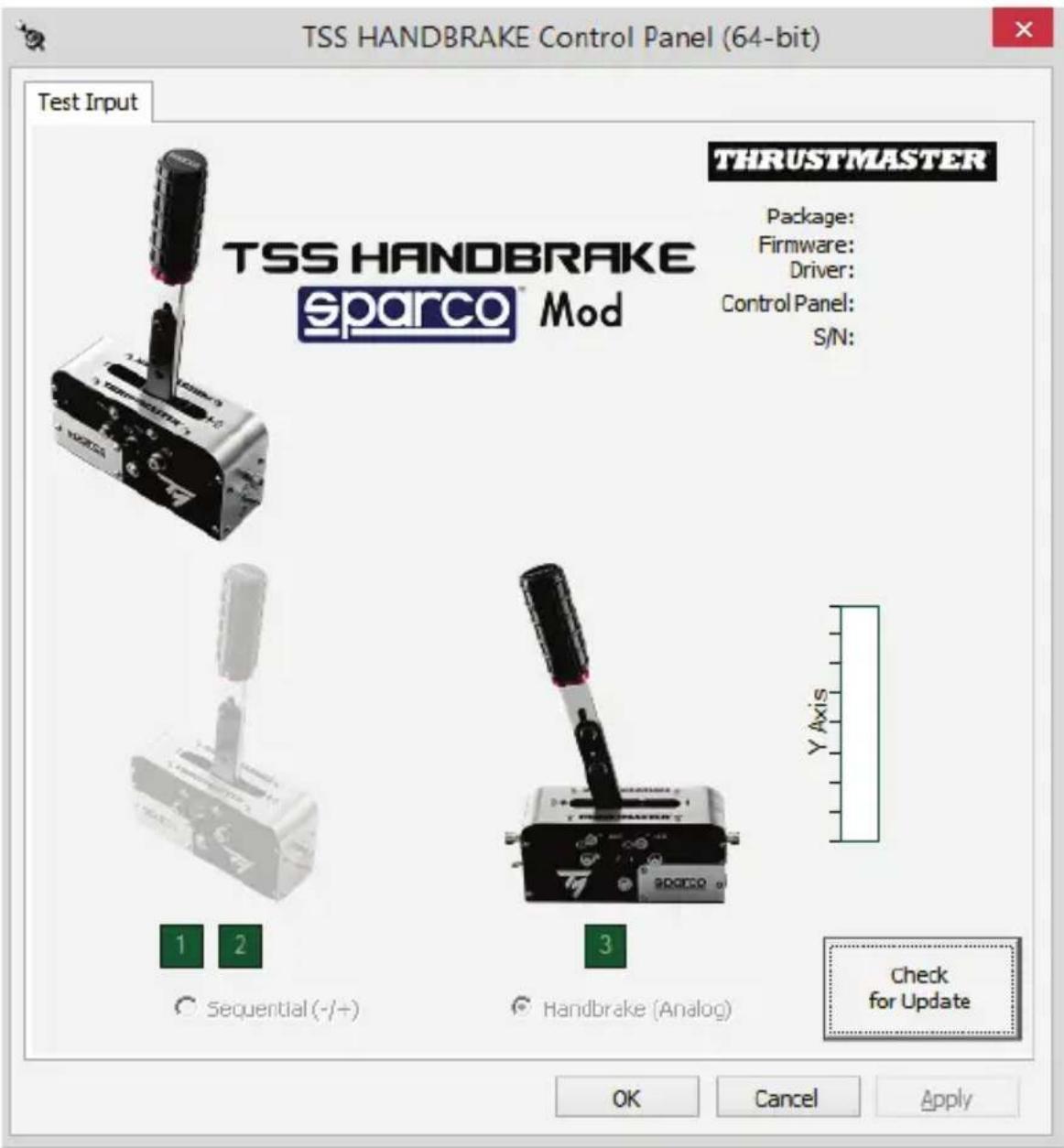

5. Seleziona Start / Tutti i programmi / Thrustmaster / TH8 Shifter / Pannello di controllo per aprire la

finestra Periferiche di gioco. Comparirà la finestra Periferiche di gioco, riportante il nome TSS HANDBRAKE Sparco® Mod, con associato lo stato di OK.

6. Nel Pannello di controllo di Windows, clicca su Proprietà per visualizzare il TSS HANDBRAKE:9/16

Su PC, nel caso in cui il TSS HANDBRAKE venga collegato ad una porta USB tramite il cavo rimuovibile DIN maschio / USB (6), il TSS HANDBRAKE è compatibile: - con la modalità FRENO A MANO [Progressiva] e la modalità CAMBIO SEQUENZIALE [+/-]; - in tutti i giochi che supportano il multi-USB, freni a mano e cambi separati; - con tutti i volanti presenti sul mercato.

Su PC, nel caso in cui TSS HANDBRAKE venga collegato al retro di una base per volanti Thrustmaster compatibile, tramite il cavo rimuovibile mini-DIN / DIN (11), il TSS HANDBRAKE è compatibile: - solo con la modalità CAMBIO SEQUENZIALE [+/-]; - in tutti i giochi (dove il TSS HANDBRAKE è abbinato alle leve del cambio UP e DOWN del volante); - solo con le basi per volanti Thrustmaster compatibili (TS-PC Racer, T-GT, T300, TS-XW Racer e TX). IMPORTANTE: per poter collegare un TSS HANDBRAKE alla base del volante, dovrai aggiornare il firmware della tua base per volanti (TS-PC Racer, T-GT, T300, TS-XW Racer e TX) alla versione più recente, disponibile sul sito https://support.thrustmaster.com/.

Note generali per PC:

• Prima di avviare il tuo gioco, ricordati sempre di chiudere definitivamente la finestra Periferiche di gioco cliccando su OK.

• La versione del firmware del TSS HANDBRAKE viene visualizzata nell’angolo superiore destro della finestra contenente le schede del Pannello di controllo.

• Qualora tu optassi per un collegamento via USB, ti consigliamo di collegare il tuo volante e il tuo TSS HANDBRAKE direttamente alle porte USB 2.0 (non USB 3.0) del tuo PC, senza utilizzare un hub.

• Alcuni giochi ti permettono di utilizzare 2 periferiche TSS HANDBRAKE simultaneamente:

• 1 TSS HANDBRAKE configurato in modalità FRENO A MANO;

Su PS4™ e Xbox One®, il TSS HANDBRAKE è compatibile con le seguenti basi per volanti:

• Thrustmaster T-GT e T300 su PS4™

• Thrustmaster TS-XW Racer e TX su Xbox One® IMPORTANTE: per esser certo che il TSS HANDBRAKE fornisca sempre prestazioni ottimali su PS4™ e Xbox One®, dovrai aggiornare il firmware della tua base per volanti (T-GT, T300, TS-XW Racer o TX) alla versione più recente, disponibile sul sito https://support.thrustmaster.com/. Installazione:

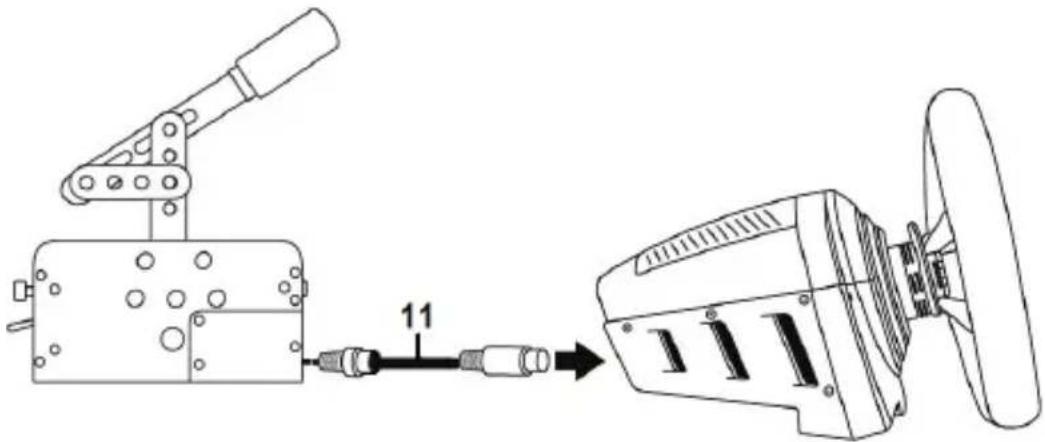

1. Utilizzando il cavo rimuovibile mini-DIN / DIN (11), collega il TSS HANDBRAKE direttamente alla

porta mini-DIN femmina presente sul retro della tua base per volanti.

2. Collega il tuo volante alla console.

ORA SEI PRONTO PER GIOCARE! Note generali su PS4™ e Xbox One®: - Non collegare e non usare mai il cavo rimuovibile DIN maschio / USB (6) su PS4™ e Xbox One®. Il TSS HANDBRAKE dovrà essere sempre collegato ad una base per volanti Thrustmaster compatibile e non alla console. - Quando il TSS HANDBRAKE viene collegato ad una base per volanti Thrustmaster compatibile: - la modalità CAMBIO SEQUENZIALE [+/-] funziona in tutti i giochi, essendo abbinata all leve del cambio UP e DOWN del volante. - la modalità FRENO A MANO [Progressiva] funziona nei giochi che supportano la funzione freno a mano*.

• L’elenco dei giochi per PS4™ e Xbox One® che supportano i freni a mano è disponibile sul sito. Nella sezione Volanti, seleziona TM SIM HUB o TSS Handbrake Sparco® Mod.11/16 TABELLA DEI COLLEGAMENTI DEL TSS HANDBRAKE IN BASE ALLA PIATTAFORMA UTILIZZATA

(modalità FRENO A MANO e modalità CAMBIO SEQUENZIALE) Al PC, tramite il cavo rimuovibile DIN maschio / USB (6). Compatibile con tutti i volanti presenti sul mercato.

(solo modalità CAMBIO SEQUENZIALE) Al retro di una base per volanti Thrustmaster compatibile, tramite il cavo rimuovibile mini-DIN / DIN (11). PS4™ (modalità FRENO A MANO e modalità CAMBIO SEQUENZIALE) Al retro di una base per volanti Thrustmaster compatibile, tramite il cavo rimuovibile mini-DIN / DIN (11). XBOX ONE® (modalità FRENO A MANO e modalità CAMBIO SEQUENZIALE) Al retro di una base per volanti Thrustmaster compatibile, tramite il cavo rimuovibile mini-DIN / DIN (11).

Il firmware incluso nella base del TSS HANDBRAKE può essere aggiornato (ovvero, può essere aggiornato a una versione più recente, che introduce miglioramenti al prodotto). Per visualizzare la versione del firmware del TSS HANDBRAKE e, se necessario, per aggiornarla: con un PC, vai su https://support.thrustmaster.com , seleziona Volanti / TSS HANDBRAKE, quindi scegli Firmware e segui le istruzioni, effettua il download ed esegui la procedura di installazione.12/16

SOFTWARE DI CALIBRAZIONE AVANZATA

La procedura di calibrazione del TSS HANDBRAKE è automatica. Inoltre, per PC è disponibile un software di calibrazione avanzata, sul sito https://support.thrustmaster.com : scegli Volanti / TSS HANDBRAKE, quindi Software. Tramite questo software, potrai regolare i seguenti parametri:

• Corsa analogica in modalità FRENO A MANO;

• Corsa analogica in modalità CAMBIO SEQUENZIALE. Una volta regolati i parametri, questi verranno immediatamente salvati nella memoria interna del TSS HANDBRAKE e saranno quindi attivi in tutti i tuoi giochi, sia su PC che su PS4™ o Xbox One®. SUGGERIMENTI E CONSIGLI (non riportati nel presente manuale) Vari suggerimenti e consigli sono disponibili sul sito https://support.thrustmaster.com, selezionando Volanti / TSS HANDBRAKE.13/16 ECOSISTEMA Il TSS HANDBRAKE è compatibile anche con altri accessori venduti separatamente:

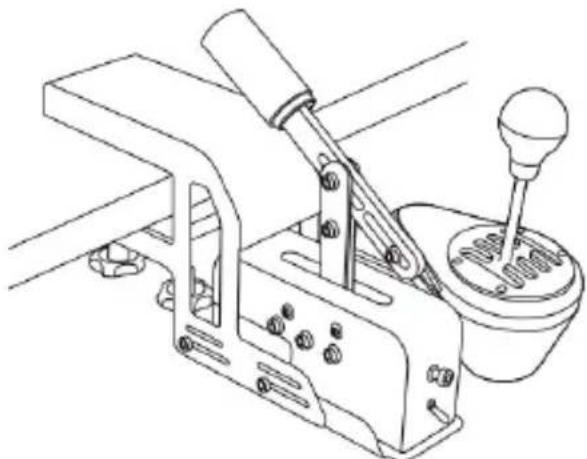

• Il TM RACING CLAMP: un robusto supporto al quale i giocatori possono assicurare il loro TSS Handbrake e il loro cambio TH8A, fissandolo poi direttamente a un tavolo o a una scrivania, senza dover utilizzare un abitacolo.

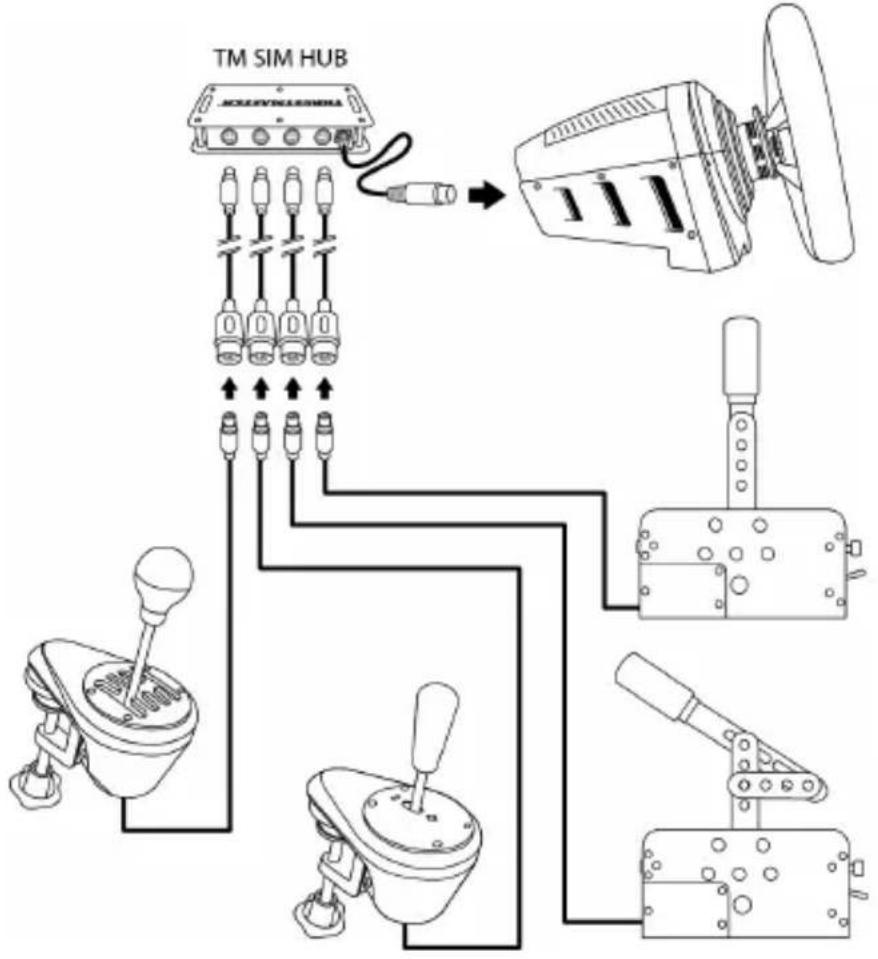

• Il TM SIM HUB: un hub grazie al quale gli utenti possono collegare, direttamente al connettore mini-DIN presente sul retro delle basi per volanti Thrustmaster compatibili, fino a quattro accessori contemporaneamente.14/16 Informazioni sulla garanzia al consumatore A livello mondiale, Guillemot Corporation S.A., avente sede legale in Place du Granier, B.P. 97143, 35571 Chantepie, Francia (d’ora in avanti “Guillemot”) garantisce al consumatore che il presente prodotto Thrustmaster sarà privo di difetti relativi ai materiali e alla fabbricazione, per un periodo di garanzia corrispondente al limite temporale stabilito per la presentazione di un reclamo riguardante la conformità del prodotto in questione. Nei paesi della Comunità Europea, tale periodo equivale a due (2) anni a partire dalla consegna del prodotto Thrustmaster. In altri paesi, la durata della garanzia corrisponde al limite temporale stabilito per la presentazione di un reclamo riguardante la conformità del prodotto Thrustmaster in base alle leggi applicabili nel paese in cui il consumatore risiedeva alla data di acquisto del prodotto Thrustmaster (qualora nel paese in questione non esistesse alcuna norma a riguardo, il periodo di garanzia corrisponderà a un (1) anno a partire dalla data originale di acquisto del prodotto Thrustmaster). Qualora, durante il periodo di garanzia, il prodotto dovesse apparire difettoso, contatti immediatamente l’Assistenza Tecnica, che le indicherà la procedura da seguire. Qualora il difetto dovesse essere confermato, il prodotto dovrà essere riportato al luogo di acquisto (o qualsiasi altro luogo indicato dall’Assistenza Tecnica). Nel contesto della presente garanzia, il prodotto difettoso di proprietà del consumatore potrà essere sostituito o reso nuovamente funzionante, a discrezione dell’Assistenza Tecnica. Se, durante il periodo coperto dalla garanzia, il prodotto Thrustmaster fosse oggetto di tale rimessa in operatività, alla rimanente durata della garanzia dovrà essere aggiunto un periodo di almeno sette (7) giorni, durante il quale il prodotto risulta non utilizzabile (tale periodo intercorre dalla data della richiesta di intervento da parte del consumatore o dalla data in cui il prodotto in questione è reso disponibile per la rimessa in operatività, questo nel caso in cui tale data sia successiva alla data di richiesta di intervento). Qualora le leggi applicabili in materia lo consentano, la totale responsabilità di Guillemot e delle sue controllate (compresi i danni conseguenti) si limita alla rimessa in operatività o alla sostituzione del prodotto Thrustmaster. Qualora le leggi applicabili in materia lo consentano, Guillemot declina ogni garanzia sulla commerciabilità o la conformità a finalità particolari. La presente garanzia non potrà essere applicata: (1) se il prodotto è stato modificato, aperto, alterato o ha subito danni derivanti da un uso inappropriato o non autorizzato, da negligenza, da un incidente, dalla semplice usura, o da qualsiasi altra causa non riconducibile a difetti nei materiali o nell'assemblaggio (compresi, ma non i soli, prodotti Thrustmaster combinati con elementi inadatti, tra cui, in particolare, batterie ricaricabili, caricatori o qualsiasi altro elemento non fornito da Guillemot per questo prodotto); (2) nel caso in cui il prodotto sia stato utilizzato per qualsiasi altro scopo al di fuori dell’uso domestico, comprese finalità professionali o commerciali (esempio: sale giochi, allenamenti, concorsi); (3) in caso di mancato rispetto delle istruzioni fornite dall'Assistenza Tecnica; (4) in caso di software, ovvero software soggetto a una specifica garanzia; (5) ai materiali di consumo (elementi che richiedono la loro sostituzione al termine della loro durata di esercizio come, ad esempio, batterie di tipo convenzionale o cuscinetti protettivi per auricolari o cuffie); (6) agli accessori (ad esempio, cavi, custodie, borsette, borse, cinturini); (7) se il prodotto è stato venduto ad un'asta pubblica. La presente garanzia non è trasferibile. I diritti legali del consumatore, stabiliti dalle leggi vigenti in materia di vendita di beni di consumo nel relativo paese, non vengono intaccati dalla presente garanzia.15/16 Disposizioni addizionali sulla garanzia Per tutta la durata della garanzia, in linea di principio, Guillemot non fornirà alcuna parte di ricambio, in quanto la sola Assistenza Tecnica è la parte autorizzata ad aprire e/o rimettere in funzionamento tutti i prodotti Thrustmaster (fatta eccezione per eventuali procedure di rimessa in operatività che l’Assistenza Tecnica potrebbe richiedere al consumatore, attraverso istruzioni scritte – viste, ad esempio, la semplicità e la mancanza di riservatezza della procedura di rimessa in operatività – e fornendo al consumatore le necessarie parti di ricambio, se ve ne fosse l’esigenza). Considerando i propri cicli di innovazione e per proteggere il proprio know-how e i propri segreti commerciali, in linea di principio, Guillemot non fornirà alcuna notifica o parte di ricambio finalizzata alla rimessa in attività di un qualunque prodotto Thrustmaster il cui periodo di garanzia risultasse scaduto. Responsabilità Qualora le leggi applicabili in materia lo consentano, Guillemot Corporation S.A. (d'ora in avanti “Guillemot”) e le sue controllate declinano ogni responsabilità per qualsiasi danno derivante da almeno una delle seguenti condizioni: (1) il prodotto è stato modificato, aperto o alterato; (2) mancato rispetto delle istruzioni di installazione; (3) uso inappropriato o non permesso, negligenza, incidente (come, ad esempio, un impatto); (4) semplice usura; (5) utilizzo del prodotto per qualsiasi altro scopo al di fuori dell’uso domestico, comprese finalità professionali o commerciali (esempio: sale giochi, allenamenti, concorsi). Qualora le leggi applicabili in materia lo consentano, Guillemot e le sue controllate declinano ogni responsabilità per qualsiasi danno non riconducibile a difetti nei materiali o nella fabbricazione del prodotto (compresi, ma non i soli, potenziali danni causati direttamente o indirettamente da un qualunque software, oppure dall’uso del prodotto Thrustmaster in combinazione con elementi inadatti, tra cui, in particolare, batterie ricaricabili, caricatori o qualsiasi altro elemento non fornito da Guillemot per questo prodotto). ASSISTENZA TECNICA https://support.thrustmaster.com16/16 COPYRIGHT © 2021 Guillemot Corporation S.A. Tutti i diritti riservati. Thrustmaster
