NÁVOD NA OBSLUHU TSS Handbrake+ Sparco Mod THRUSTMASTER

Levá strana základny

Pravá strana základny

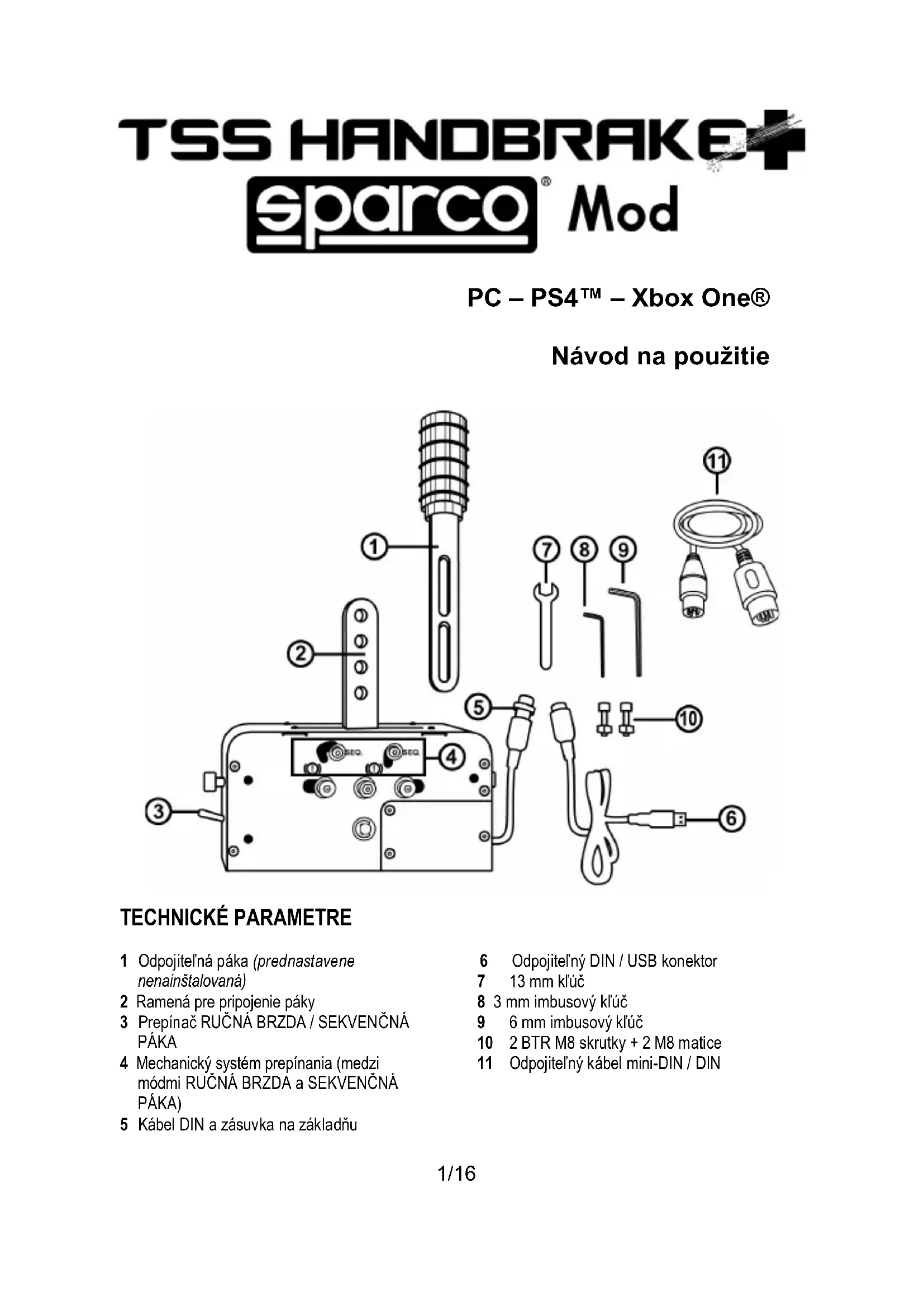

TECHNICKÉ PARAMETRE 1 Odpojiteľná páka (prednastavene nenainštalovaná) 2 Ramená pre pripojenie páky 3 Prepínač RUČNÁ BRZDA / SEKVENČNÁ PÁKA 4 Mechanický systém prepínania (medzi módmi RUČNÁ BRZDA a SEKVENČNÁ PÁKA) 5 Kábel DIN a zásuvka na základňu 6 Odpojiteľný DIN / USB konektor 7 13 mm kľúč 8 3 mm imbusový kľúč 9 6 mm imbusový kľúč 10 2 BTR M8 skrutky + 2 M8 matice 11 Odpojiteľný kábel mini-DIN / DIN2/16 UPOZORNENIE Pred použitím tohto výrobku si pozorne prečítajte tento návod. Uschovajte tento návod pre budúce použitie. Upozornenie – Elektrický šok

• Tento výrobok uchovávajte na suchom mieste a nevystavujte ho prachu ani slnečnému žiareniu.

• Rešpektujte smer vkladania konektorov.

• Tento výrobok nerozoberajte (okrem možných úprav popísaných v tomto návode), nepokúšajte sa výrobok spáliť a výrobok nevystavujte vysokým teplotám. Upozornenie – Zranenia spôsobené opakovanými pohybmi Používanie radiacej páky alebo ručnej brzdy môže mať za následok bolesti svalov a kĺbov. Ak chcete predísť problémom:

• Vyhnite sa hraniu počas dlhšej doby.

• Po každej hodine hrania si spravte 10 až 15 minútovú prestávku.

• Ak sa u Vás prejaví únava alebo bolesť v rukách, zápästiach alebo pleciach, prestaňte hrať a niekoľko hodín odpočívajte, kým začnete hrať znovu.

• Ak príznaky alebo bolesti opísané vyššie pretrvávajú aj po pokračovaní v hraní, prestaňte hrať a poraďte sa so svojím lekárom.

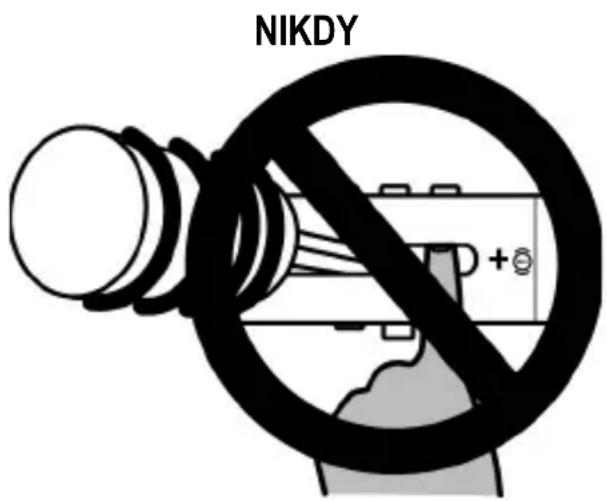

• Skontrolujte, či je základňa TSS HANDBRAKE správne namontovaná, ako je popísané v pokynoch uvedených v tomto návode. Upozornenie – Riziko privretia v otvoroch nadstavca radenia

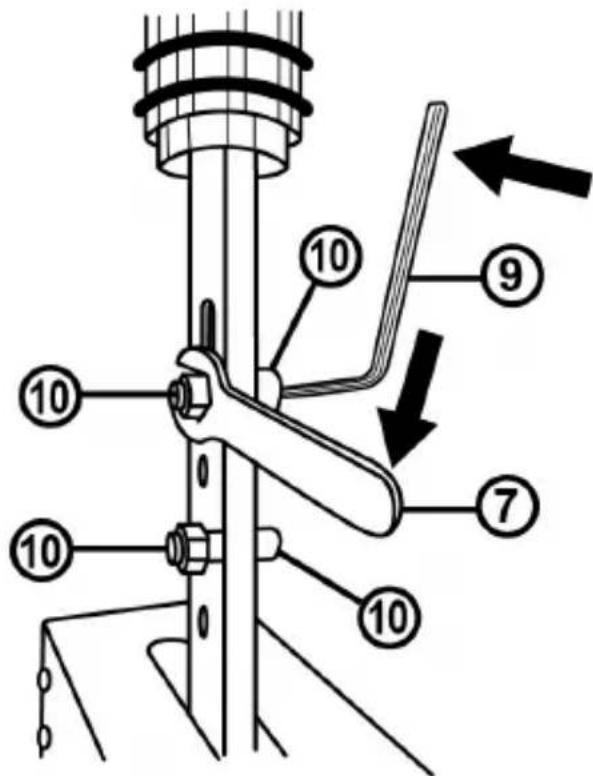

1. Zasuňte odnímateľnú páku (1) medzi pripojovacie ramená (2).

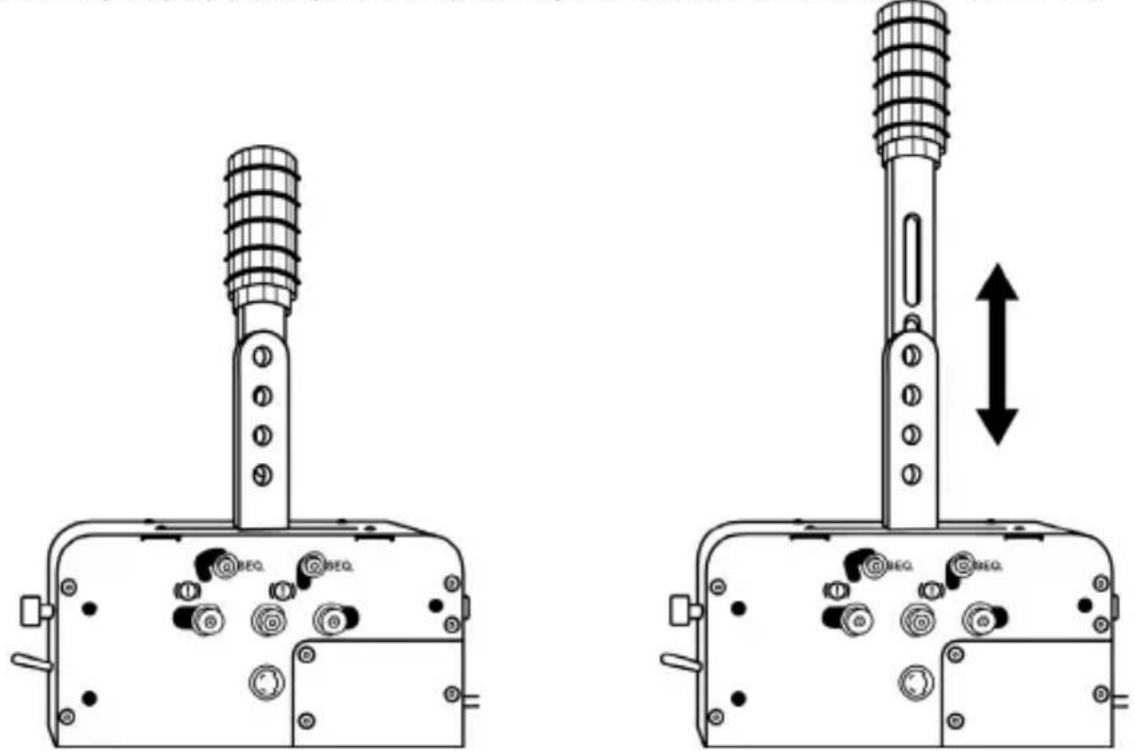

2. Nastavte želanú výšku páky.

Celková výška páky (zahrňujúca hlavicu) môže byť nastavená medzi hodnotami 21 cm a 30 cm.

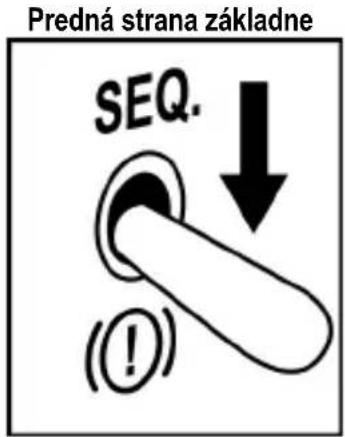

BRZDY. Predná strana základne

2. Mechanický systém, ktorý umožňuje prepnutie z módu RUČNEJ BRZDY do módu SEKVENČNÁ

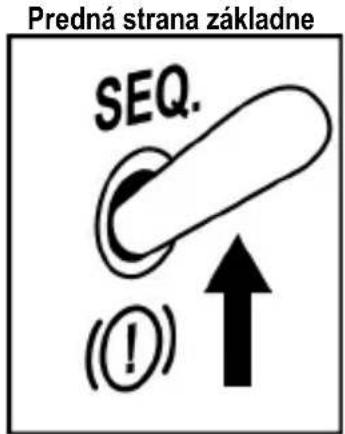

SEKVENČNÁ PÁKA. Predná strana základne

imbusový kľúč (8) pre mierne odskrutkovanie skrutiek mechanického systému (2 skrutky sa nachádzajú na každej strane základne).

3. Presuňte tieto 4 skrutky (2 skrutky sa nachádzajú na každej strane základne) na pozíciu SEQ.

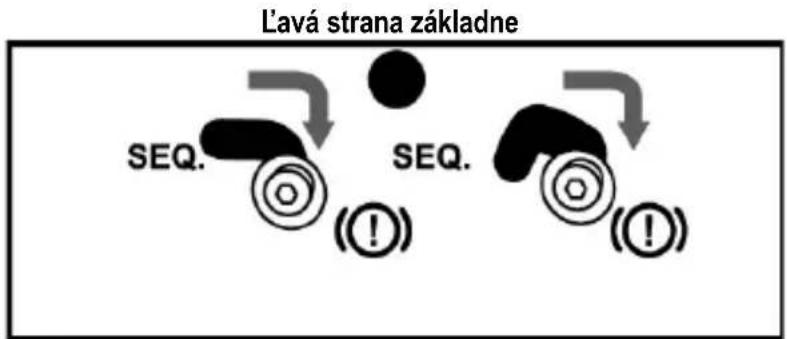

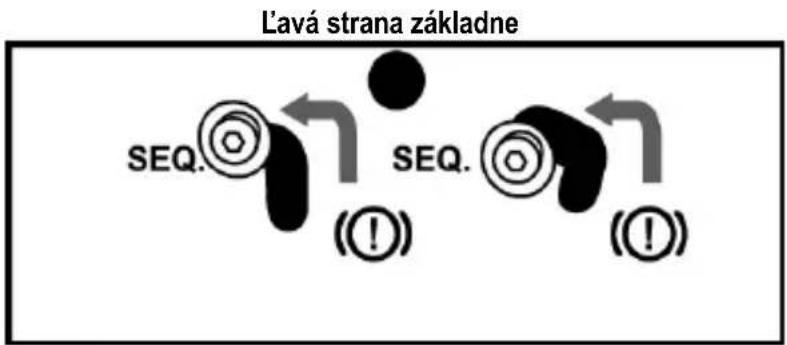

Ľavá strana základne

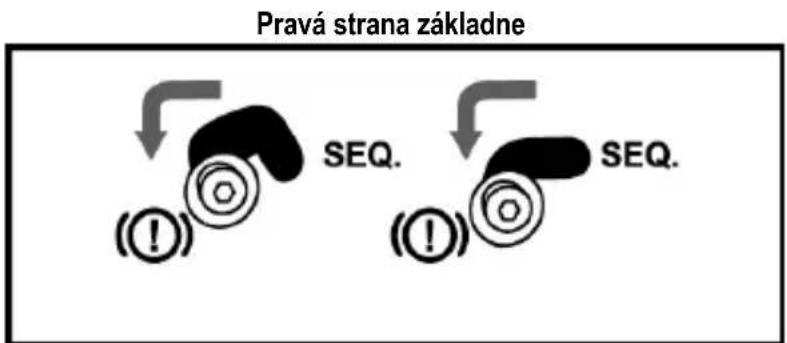

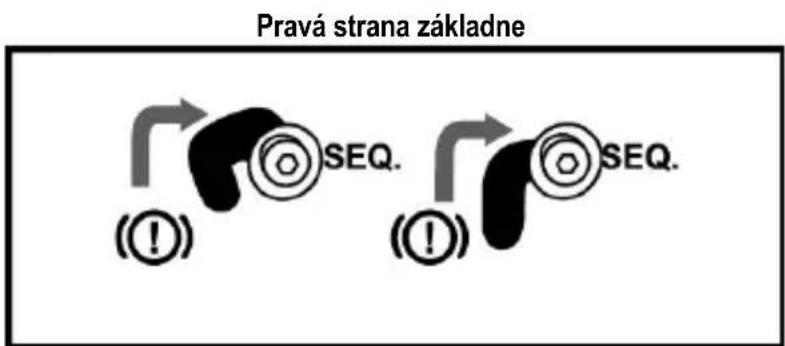

Pravá strana základne

4. Skontrolujte, či sú tieto 4 skrutky (2 na každej strane základne) úplne premiestnené a potom ich

TSS HANDBRAKE môže byť pripevnená na rôzne kompatibilné podstavce (predávané samostatne) pomocou závitových otvorov M6 umiestnených na oboch stranách zariadenia a pod jeho základňou:

• 3 závitové otvory sú umiestnené na ľavej strane základne.

• 3 závitové otvory sú umiestnené na pravej strane základne.

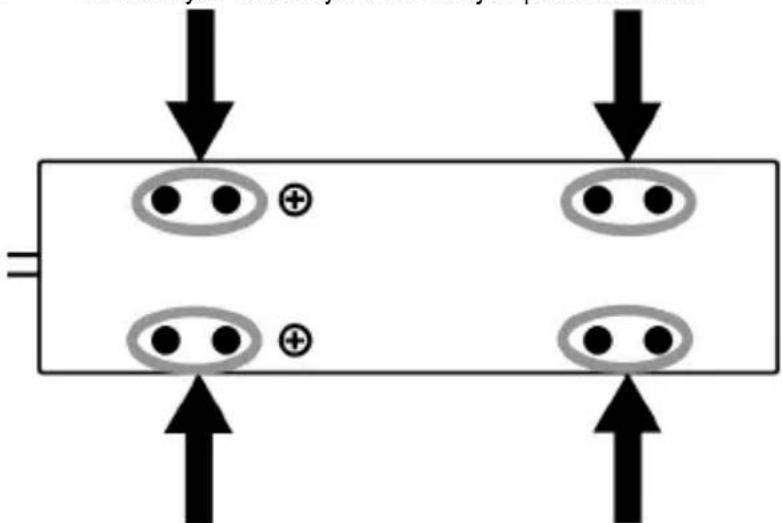

• 8 závitových otvorov je umiestnených pod základňou.

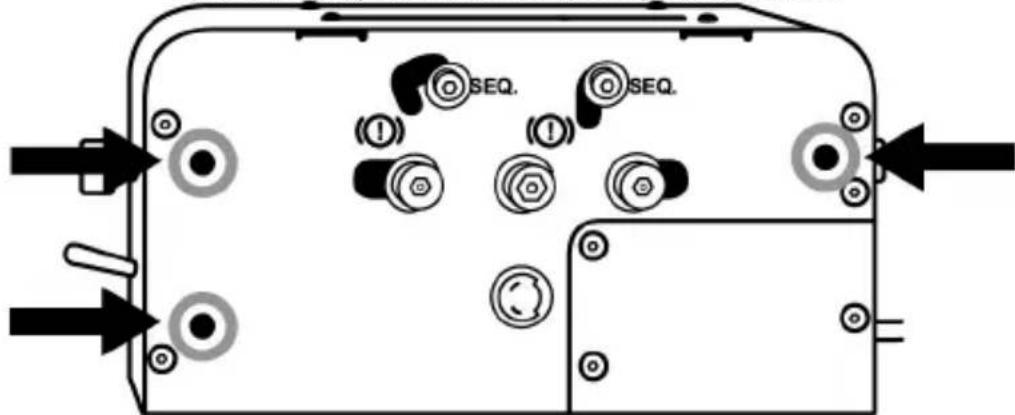

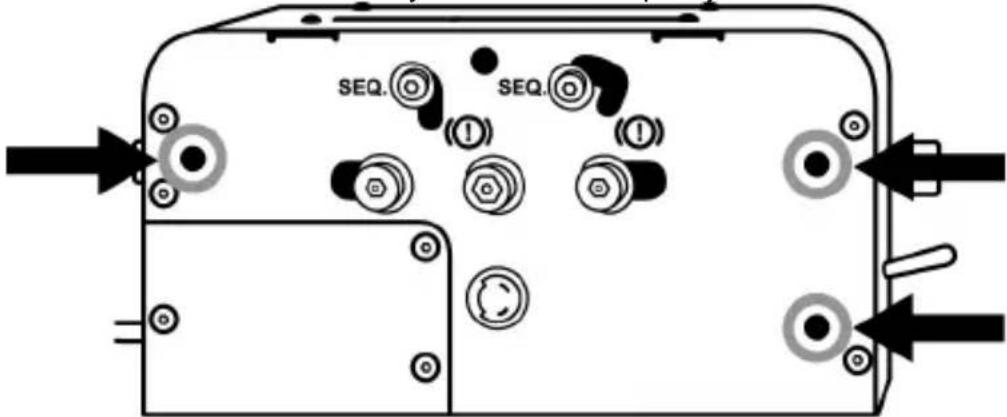

TIETO SKRUTKY NEZAŤAHUJTE ANI NEUVOĽŇUJTE S výnimkou skrutiek týkajúcich sa mechanického systému, ktorý sa používa na prepnutie z módu RUČNEJ BRZDY do módu SEKVENČNÁ PÁKA (4), nikdy nezaťahujte ani neuvoľňujte žiadne skrutky umiestnené na základni TSS HANDBRAKE. Ľavá strana základne = Nikdy nezaťahujte ani neuvoľňujte tieto skrutky:

2. Po dokončení sťahovania spustite inštalačný program a postupujte ďalej podľa pokynov na obrazovke.

3. Keď vás k tomu vyzve inštalačný program, pripojte TSS HANDBRAKE k jednému z USB portov Vášho

PC pomocou odnímateľného DIN / USB konektora (6) a dokončite inštaláciu ovládača.

4. Po dokončení inštalácie kliknite na tlačidlo Dokončiť a reštartujte počítač.

Ak je TSS HANDBRAKE pripojená k portu USB na PC pomocou odnímateľného DIN / USB konektora (6), TSS HANDBRAKE je kompatibilná: - s módom RUČNÁ BRZDA [Progresívna] a s módom SEKVENČNÁ PÁKA [+/-]; - vo všetkých hrách podporujúcich multi-USB, samostatné ručné brzdy a radiace páky; - so všetkými pretekárskymi volantami na trhu. Ak je TSS HANDBRAKE pripojená k zadnej časti základne pretekárskeho volantu Thrustmaster pomocou odnímateľného mini-DIN / DIN kábla (11), TSS HANDBRAKE je kompatibilná: - iba s módom SEKVENČNÁ PÁKA [+/-]; - vo všetkých hrách (keďže TSS HANDBRAKE je na volantoch kombinovaná s radiacimi pákami pre radenie HORE a DOLE); - s iba kompatibilnými základňami pretekárskych volantov Thrustmaster (TS-PC Racer, T-GT, T300, TS-XW Racer a TX). DÔLEŽITÉ: musíte aktualizovať firmware Vašej základne pretekárskeho volantu (TS-PC Racer, T-GT, T300, TS-XW Racer a TX) na najnovšiu verziu dostupnú na stránke https://support.thrustmaster.com/ , aby ste boli schopní pripojiť TSS HANDBRAKE k základni pretekárskeho volantu.

Všeobecné poznámky pre PC:

• Nezabudnite vždy úplne zatvoriť okno Herné ovládače kliknutím na tlačidlo OK pred začatím hry.

• Verzia firmware TSS HANDBRAKE sa zobrazí v pravej hornej časti záložiek Ovládacieho Panela.

• Ak sa rozhodnete použiť pripojenie USB, odporúčame pripojiť Váš pretekársky volant a zariadenie TSS HANDBRAKE priamo do portov USB 2.0 (nie USB 3.0) počítača bez použitia rozbočovača.

• Niektoré hry umožňujú používať 2 zariadenia TSS HANDBRAKE súčasne:

• 1 TSS HANDBRAKE nakonfigurovaný v móde RUČNÁ BRZDA;

• 1 TSS HANDBRAKE v móde SEKVENČNÁ PÁKA.10/16 INŠTALÁCIA NA PS4™ A XBOX ONE® Na PS4™ a Xbox One® je TSS HANDBRAKE kompatibilná s nasledujúcimi základňami pretekárskych volantov:

• Thrustmaster T-GT a T300 na PS4™

• Thrustmaster TS-XW Racer a TX na Xbox One® IMPORTANT: Pre zabezpečenie optimálneho výkonu TSS HANDBRAKE na PS4™ a Xbox One®, musíte aktualizovať firmware Vašej základne pretekárskeho volantu (T-GT, T300, TS-XW Racer alebo TX) na najnovšiu verziu dostupnú na https://support.thrustmaster.com/. Inštalácia:

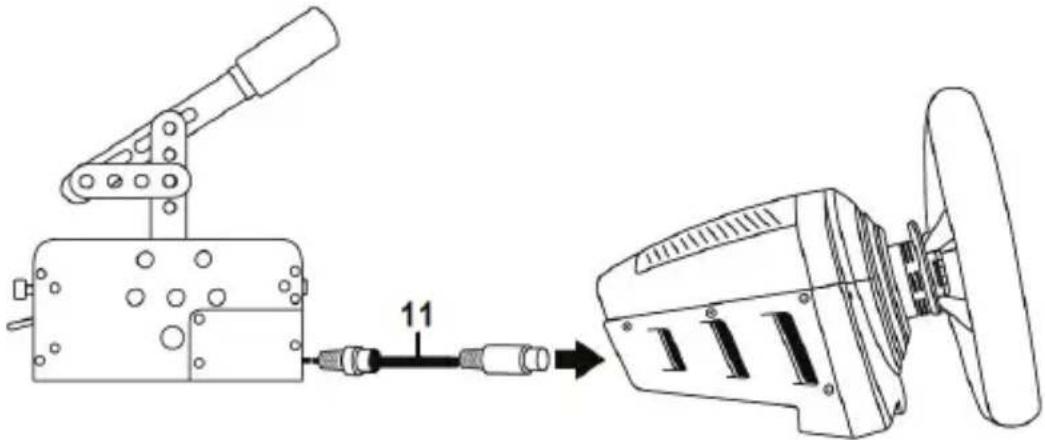

1. Pomocou odnímateľného mini-DIN / DIN kábla (11) pripojte TSS HANDBRAKE priamo do

zásuvky mini-DIN, ktorá sa nachádza na zadnej strane základne Vášho pretekárskeho volantu.

2. Pripojte pretekársky volant ku konzole.

TERAZ STE PRIPRAVENÝ HRAŤ! Všeobecné poznámky k PS4™ a Xbox One®: - Nikdy nepoužívajte a nepripájajte odpojiteľný DIN / USB konektor (6) na PS4™ a Xbox One®. TSS HANDBRAKE musí byť vždy pripojená ku kompatibilnej základni pretekárskeho volantu Thrustmaster a nie ku konzole. - Keď je TSS HANDBRAKE pripojená ku kompatibilnej základni pretekárskeho volantu Thrustmaster: - Mód SEKVENČNÁ PÁKA [+/-] funguje vo všetkých hrách, keďže je kombinovaný s volantovými radiacimi pákami pre radenie HORE a DOLE. - Mód RUČNÁ BRZDA [Progresívna] funguje v hrách, ktoré podporujú funkciu ručnej brzdy*.

• Zoznam hier na PS4™ a Xbox One® kompatibilných s ručnými brzdami je dostupný na stránke https://support.thrustmaster.com/. V sekcii Racing Wheels (Pretekárske volanty) vyberte TM SIM HUB alebo TSS Handbrake Sparco® Mod.11/16 SÚHRN PRIPOJENIA TSS HANDBRAKE PODĽA POUŽITEJ PLATFORMY

(Mód RUČNÁ BRZDA a mód SEKVENČNÁ PÁKA) Na PC použitím odpojiteľného DIN / USB konektora (6). Kompatibilná so všetkými pretekárskymi volantami na trhu.

(Iba mód SEKVENČNÁ PÁKA) Na zadnej strane kompatibilnej pretekárskej volantovej základne Thrustmaster použitím odpojiteľného mini-DIN / DIN kábla (11). PS4™ (Mód RUČNÁ BRZDA a mód SEKVENČNÁ PÁKA) Na zadnej strane kompatibilnej pretekárskej volantovej základne Thrustmaster použitím odpojiteľného mini-DIN / DIN kábla (11). XBOX ONE® (Mód RUČNÁ BRZDA a mód SEKVENČNÁ PÁKA) Na zadnej strane kompatibilnej pretekárskej volantovej základne Thrustmaster použitím odpojiteľného mini-DIN / DIN kábla (11).

AKTUALIZÁCIA FIRMWARE PRE TSS HANDBRAKE

Firmware obsiahnutý v základni TSS HANDBRAKE je možné aktualizovať (to znamená, že môže byť aktualizovaný na novšiu verziu, ktorá obsahuje vylepšenia produktu). Ak chcete zobraziť verziu firmware TSS HANDBRAKE a aktualizovať ju, ak je to potrebné: na PC prejdite na stránku https://support.thrustmaster.com, vyberte položku Racing Wheels (Pretekárske Volanty) / TSS HANDBRAKE, potom vyberte položku Firmware a postupujte podľa pokynov počas sťahovania súboru a inštalácie.12/16

POKROČILÝ KALIBRAČNÝ SOFTVÉR

Procedúra kalibrácie TSS HANDBRAKE je automatická. Pokročilá kalibračná softvérová aplikácia pre PC je tiež k dispozícii na adrese https://support.thrustmaster.com: vyberte Racing Wheels (Pretekárske Volanty) / TSS HANDBRAKE, potom Software. Tento softvér vám umožňuje nastaviť nasledovné:

• Analógový pohyb v móde RUČNEJ BRZDY;

• Analógové pohyb v móde SEKVENČNEJ PÁKY. Hneď po vykonaní zmien v nastavení sa zmeny okamžite uložia do vnútornej pamäte zariadenia TSS HANDBRAKE a budú preto účinné vo všetkých Vašich hrách, či už na PC, PS4 ™ alebo Xbox One®.

TIPY & RADY (nie sú súčasťou tohto návodu) Rôzne tipy a rady sú k dispozícii na stránke https://support.thrustmaster.com; vyberte Racing Wheels (Pretekárske Volanty) / TSS HANDBRAKE.13/16 EKOSYSTÉM TSS HANDBRAKE je tiež kompatibilná s iným príslušenstvom, ktoré sa predáva samostatne:

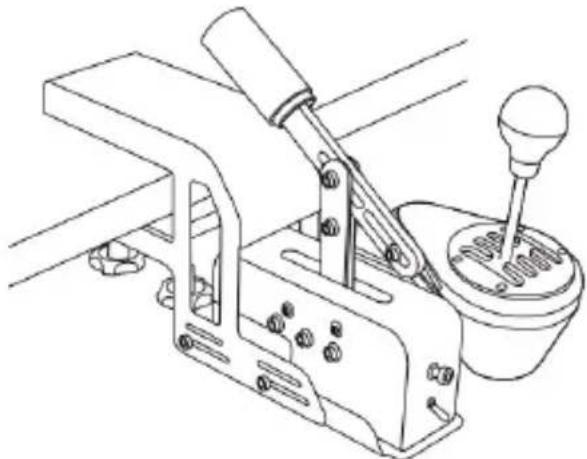

• TM RACING CLAMP: robustný oporný držiak, ktorý umožňuje hráčom bezpečne upevniť svoju TSS HANDBRAKE a svoju radiacu páku TH8A priamo na stôl alebo policu, bez potreby kokpitu.

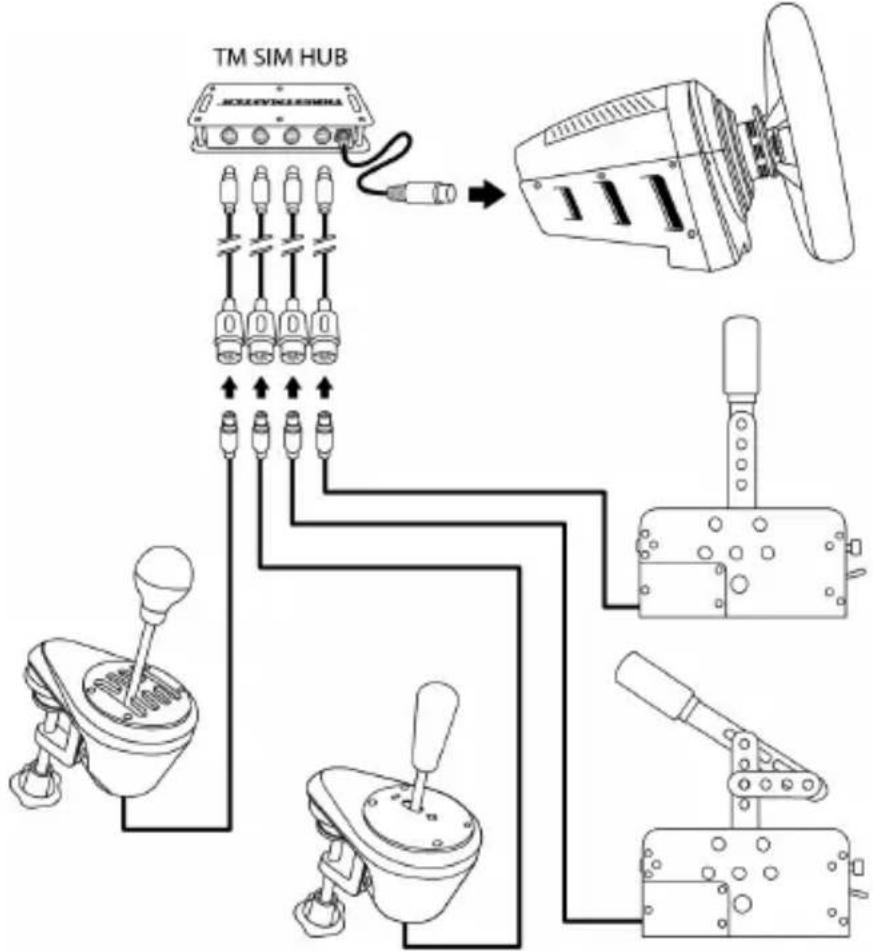

• TM SIM HUB: rozbočovač, ktorý umožňuje používateľom súčasne pripojiť až štyri zariadenia priamo do konektora mini-DIN umiestneného na zadnej strane kompatibilných základní pretekárskych volantov Thrustmaster.14/16

Celosvetovo, spoločnosť Guillemot Corporation S.A., ktorej sídlo sa nachádza na adrese Place du Granier, B.P. 97143, 35571 Chantepie, Francúzsko (ďalej len "Guillemot") zaručuje spotrebiteľovi, že počas záručnej doby, ktorá je zhodná s časovým limitom na podanie reklamácie na tento produkt, tento Thrustmaster produkt nemá materiálne chyby ani výrobné chyby. V krajinách Európskej únie záručná doba zodpovedá obdobiu dvoch (2) rokov od dodania produktu Thrustmaster. V iných krajinách zodpovedá záručná doba lehote pre podanie reklamácie na produkt Thrustmaster podľa platných zákonov krajiny, v ktorej mal spotrebiteľ bydlisko k dátumu kúpy produktu Thrustmaster (ak takýto zákon v príslušnej krajine neexistuje, potom je záručná doba jeden (1) rok od pôvodného dátumu zakúpenia produktu Thrustmaster). Bez ohľadu na vyššie uvedené, sa na nabíjateľné batérie vzťahuje záručná doba šiestich (6) mesiacov od dátumu nákupu. Ak počas záručnej doby dôjde na produkte ku chybe, okamžite kontaktujte Technickú podporu, ktorá Vám oznámi ďalší postup. Ak je chyba potvrdená, produkt musí byť vrátený v mieste jeho nákupu (alebo na inom mieste uvedenom Technickou podporou). V kontexte tejto záruky má Technická podpora možnosť rozhodnúť, či bude chybný produkt spotrebiteľa buď vymenený alebo opravený do funkčného stavu. Ak v priebehu záručnej doby podlieha produkt Thrustmaster takejto oprave, každá doba najmenej siedmych (7) dní, počas ktorých je výrobok nepoužiteľný, bude doplnená do zostávajúcej záručnej doby (toto obdobie začína plynúť od dátumu žiadosti spotrebiteľa alebo dátumom, kedy je daný výrobok dodaný na opravu, ak je dátum, kedy je výrobok dodaný na opravu po dátume podania žiadosti). Ak to umožňujú platné právne predpisy, plná zodpovednosť spoločnosti Guillemot a jej dcérskych spoločností (vrátane následných škôd) je obmedzená na návrat produktu do funkčného stavu alebo na výmenu produktu Thrustmaster. Ak to dovoľuje platné právo, spoločnosť Guillemot neposkytuje záruku obchodovateľnosti a spôsobilosti pre určité použitie. Táto záruka sa nevzťahuje na: 1. ak bol výrobok upravený, otvorený, pozmenený alebo poškodený v dôsledku nevhodného alebo hrubého používania, nedbanlivosti, nehody, bežného opotrebenia, alebo akejkoľvek inej príčiny nesúvisiacej s materiálnou alebo výrobnou chybou (vrátane, nie však výlučne, kombinácie výrobku Thrustmaster s akýmkoľvek nevhodným prvkom, vrátane napájacích zdrojov, nabíjateľných batérií, nabíjačiek, alebo iných prvkov, ktoré Guillemot nedodáva pre tento výrobok); (2) ak bol výrobok použitý na akékoľvek iné použitie ako na domáce použitie, a to aj na profesionálne, alebo komerčné účely (napríklad herne, školenia, súťaže); (3) v prípade nedodržania pokynov poskytnutých Technickou podporou; (4) softvér, pričom uvedený softvér podlieha osobitnej záruke; (5) spotrebné materiály (prvky, ktoré sa majú vymeniť počas životnosti výrobku: napríklad jednorazové batérie, zvukové súpravy alebo slúchadlá); (6) na príslušenstvo (napríklad káble, puzdrá, vrecká, tašky, popruhy na zápästie); (7) ak bol výrobok predaný vo verejnej dražbe. Táto záruka nie je prenosná. Zákonné práva spotrebiteľa, pokiaľ ide o zákony platné pre predaj spotrebného tovaru v jeho alebo jej krajine, nie sú touto zárukou ovplyvnené.15/16 Ďalšie záručné ustanovenia Počas záručnej lehoty, Guillemot neposkytuje žiadne náhradné diely, vzhľadom na skutočnosť, že Technická podpora je jediná strana oprávnená otvoriť a/alebo opraviť akýkoľvek Thrustmaster produkt (Výnimkou je prípadné požiadanie Technickej podpory o nasledovanie písomných pokynov na opravy, ktoré má vykonať užívateľ - napríklad pre ich jednoduchosť a dostupné opravné postupy – a v prípade potreby dodanie náhradných dielov užívateľovi). Kvôli inovačným cyklom a vzhľadom na ochranu know-how a obchodného tajomstva spoločnosti, Guillemot neposkytuje opravné postupy alebo náhradné diely na Thrustmaster produkty po uplynutí ich záručnej lehoty. V Spojených štátoch amerických a v Kanade je táto záruka obmedzená na vnútorný mechanizmus výrobku a vonkajší kryt produktu. Guillemot ani jeho pridružené spoločnosti v žiadnom prípade nenesú zodpovednosť voči akejkoľvek tretej strane za priame či nepriame vady plynúce z porušenia podmienok záruky. V niektorých krajinách, kde nie je prípustné obmedzenie alebo vylúčenie nepriamych škôd, či obmedzenie trvania záruk a podmienok, vyššie uvedené vylúčenie neplatí. Touto zárukou sú užívateľovi poskytnuté špecifické práva spolu s právami plynúcimi z právnej úpravy jednotlivých krajín. Zodpovednosť Ak to dovoľujú platné zákony, spoločnosť Guillemot Corporation S.A. (ďalej len "Guillemot") a jej dcérske spoločnosti nenesú žiadnu zodpovednosť za akékoľvek škody spôsobené jedným alebo viacerými z nasledujúcich prípadov: 1. výrobok bol upravený, otvorený alebo pozmenený; (2) nedodržali sa montážne inštrukcie; (3) nevhodné alebo hrubé používanie, nedbalosť, nehoda (napríklad náraz); (4) bežné opotrebenie; (5) používanie výrobku na akékoľvek iné použitie ako na domáce použitie, a to aj na profesionálne, alebo komerčné účely (napríklad herne, školenia, súťaže). Ak to dovoľujú platné zákony, spoločnosť Guillemot a jej dcérske spoločnosti nenesú žiadnu zodpovednosť za akékoľvek škody, ktoré nesúvisia s materiálnou alebo výrobnou vadou vo vzťahu k výrobku (vrátane, nie však výlučne, za akékoľvek škody spôsobené priamo alebo nepriamo akýmkoľvek softvérom, alebo kombinácie výrobku Thrustmaster s akýmkoľvek nevhodným prvkom, vrátane napájacích zdrojov, nabíjateľných batérií, nabíjačiek alebo iných prvkov, ktoré Guillemot nedodáva pre tento výrobok). TECHNICKÁ PODPORA https://support.thrustmaster.com16/16 COPYRIGHT © 2021 Guillemot Corporation S.A. Všetky práva vyhradené. Thrustmaster® je registrovanou ochrannou známkou spoločnosti Guillemot Corporation S.A. PlayStation® är ett registrerat varumärke som tillhör Sony Interactive Entertainment Inc. Windows® är ett registrerat varumärke som tillhör Microsoft Corporation i USA och/eller andra länder. Sparco je registrovanou ochrannou známkou spoločnosti Sparco S.p.A. Každé ďalšie registrované ochranné známky sú majetkom ich príslušných vlastníkov. Obrázky nie sú záväzné. Obsah, dizajn a špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia a môžu sa v jednotlivých krajinách líšiť. Vyrobené a distribuované spoločnosťou Guillemot Corporation S.A. pod oficiálnou licenciou od spoločnosti Sparco S.p.A. Vyrobené v Číne.

ODPORÚČANIE PRE OCHRANU ŽIVOTNÉHO PROSTREDIA V Európskej únii: Na konci svojej životnosti by sa nemal tento produkt vyhodiť s bežným domovým odpadom, ale mal by byť odovzdaný na recykláciu v zbernom mieste na likvidáciu odpadu z elektrických a elektronických zariadení. Potvrdzujúci symbol o recyklácii nájdete na produkte, na návode na použitie alebo na obale. V závislosti od ich vlastností, môžu byť materiály recyklované. Prostredníctvom recyklácie a iných foriem spracovania odpadu z elektrických a elektronických zariadení môžete významne prispieť k ochrane životného prostredia. Pre získanie informácie o pre vás najbližšom možnom mieste odovzdania, kontaktujte miestne orgány. Pre všetky ostatné krajiny: Dodržujte miestne zákony o recyklácii elektrických a elektronických zariadení. Ponechajte si tieto informácie. Farby a ozdobnosť sa môžu líšiť. Plastové spony a lepiace pásky by sa mali z výrobku pred jeho použitím odstrániť. www.thrustmaster.com *Použiteľné pre EÚ, UK a Turecko
