BEDIENUNGSANLEITUNG TSS Handbrake+ Sparco Mod THRUSTMASTER

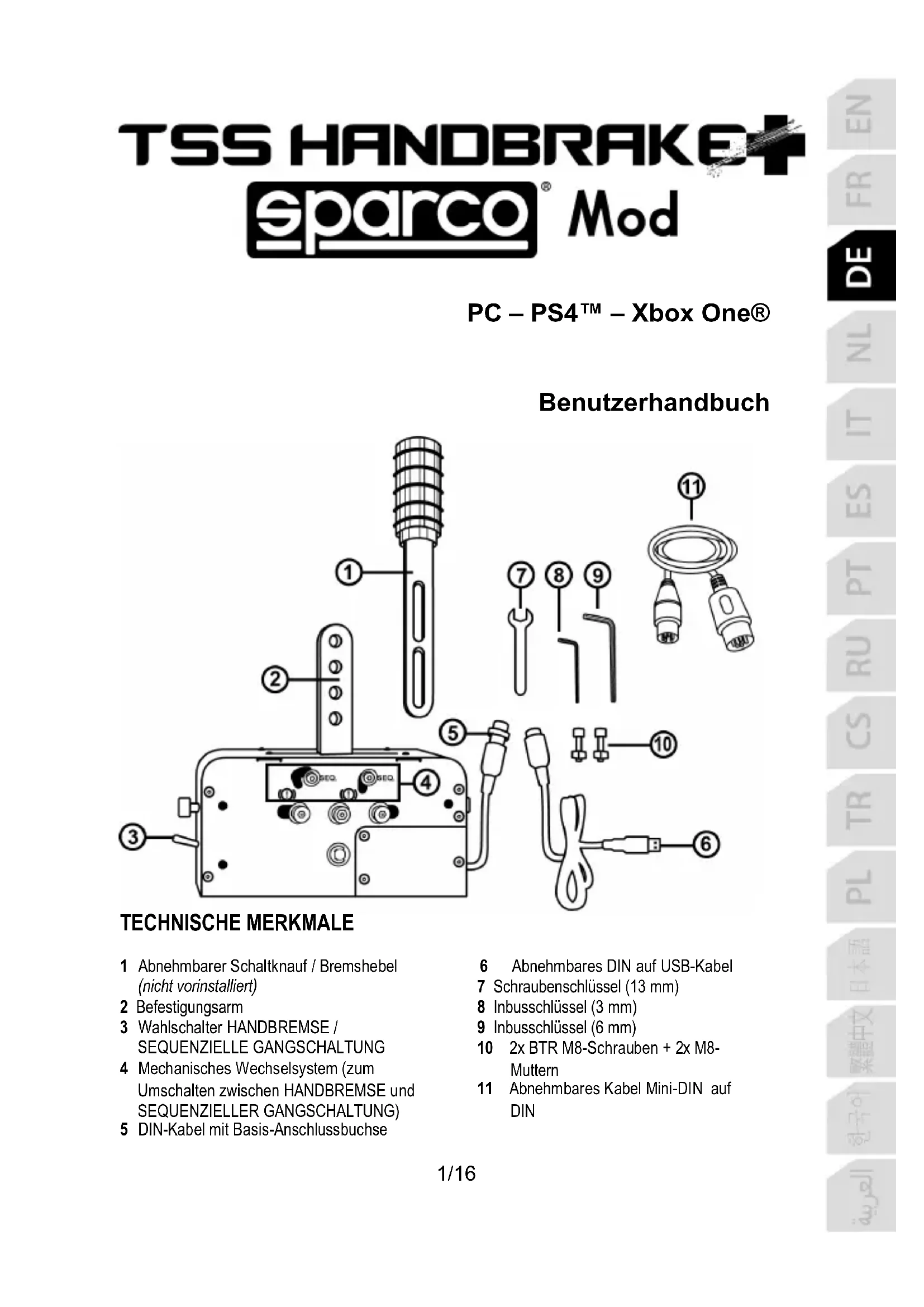

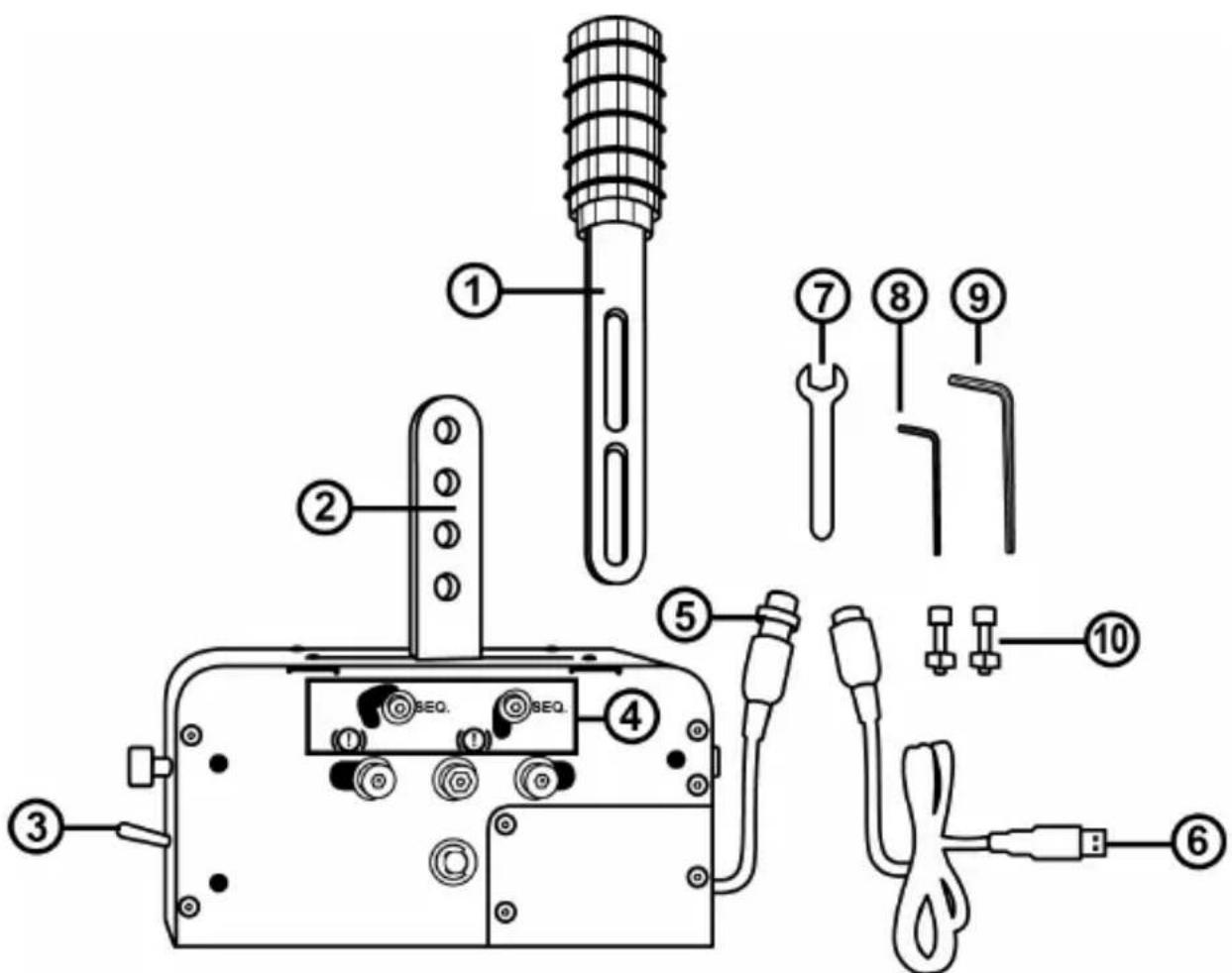

TECHNISCHE MERKMALE 1 Abnehmbarer Schaltknauf / Bremshebel (nicht vorinstalliert) 2 Befestigungsarm 3 Wahlschalter HANDBREMSE / SEQUENZIELLE GANGSCHALTUNG 4 Mechanisches Wechselsystem (zum Umschalten zwischen HANDBREMSE und SEQUENZIELLER GANGSCHALTUNG) 5 DIN-Kabel mit Basis-Anschlussbuchse 6 Abnehmbares DIN auf USB-Kabel 7 Schraubenschlüssel (13 mm) 8 Inbusschlüssel (3 mm) 9 Inbusschlüssel (6 mm) 10 2x BTR M8-Schrauben + 2x M8- Muttern 11 Abnehmbares Kabel Mini-DIN auf DIN2/16 WARNHINWEISE Bevor Sie dieses Produkt benutzen, lesen Sie bitte diese Dokumentation sorgfältig durch und bewahren Sie diese sicher auf, falls Sie später etwas nachlesen müssen. Warnung – elektrischer Schlag

• Lagern Sie das Produkt an einem trockenen Ort und setzen Sie es weder Staub noch direktem Sonnenlicht aus.

• Beachten Sie die Einsteckrichtung bei sämtlichen Anschlüssen.

• Verdrehen Sie keine Kabel oder ziehen direkt an deren Steckern.

• Schütten Sie keine Flüssigkeiten auf das Produkt oder dessen Anschlüsse.

• Schließen Sie das Produkt nicht kurz.

• Zerlegen Sie das Produkt niemals (außer sie führen Modifikationen nach dieser Betriebsanleitung durch), werfen es ins Feuer oder setzen es hohen Temperaturen aus. Warnung - Verletzungen durch sich wiederholende Bewegungen Die Verwendung eines Schalthebels oder einer Handbremse kann Muskel- und Gelenkschmerzen verursachen. Um Problemen vorzubeugen:

• Vermeiden Sie das Spielen über einen langen Zeitraum.

• Legen Sie nach jeder Stunde im Spiel eine Pause zwischen 10 bis 15 Minuten ein.

• Sollten Sie Müdigkeit oder Schmerzen in Ihren Händen, Handgelenken oder Armen verspüren, legen Sie eine mehrstündige Pause ein, bevor Sie weiterspielen.

• Sollten die beschriebenen Symptome oder Schmerzen weiterhin bestehen, wenn Sie das Spiel fortsetzen, beenden Sie das Spiel und suchen Sie einen Arzt auf.

• Vergewissern Sie sich, dass die Basis der TSS HANDBRAKE richtig befestigt ist, so wie in dieser Anleitung beschrieben. Warnung – Einklemmgefahr im Schaltgestängesystem

• Von Kindern fernhalten.

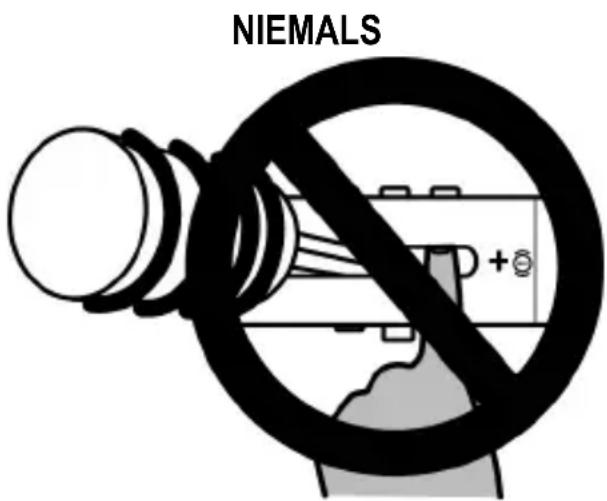

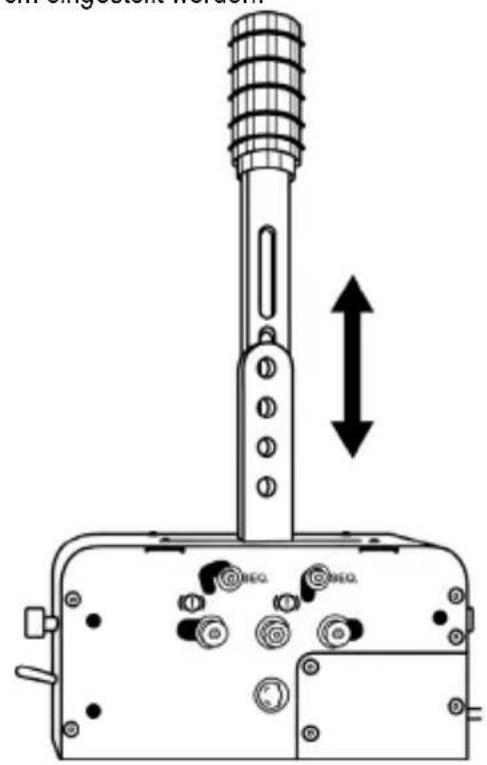

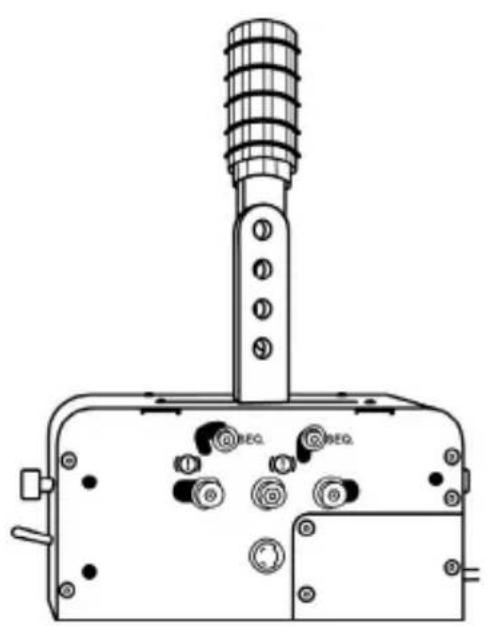

• Halten Sie Ihre Finger und sämtliche anderen Körperteile während des Spiels von den Öffnungen der Schaltplatte der TSS HANDBRAKE fern. NIEMALS3/16 SO INSTALLIEREN SIE DEN ABNEHMBAREN HEBEL (1) AUF DEN BEFESTIGUNGSARMEN (2)

1. Schieben Sie den abnehmbaren Hebel (1) zwischen die Befestigungsarme (2).

2. Passen Sie die Höhe des Hebels nach Ihren Bedürfnissen an.

Die Gesamtlänge (inkl. Knauf) kann zwischen 21 und 30 cm eingestellt werden.

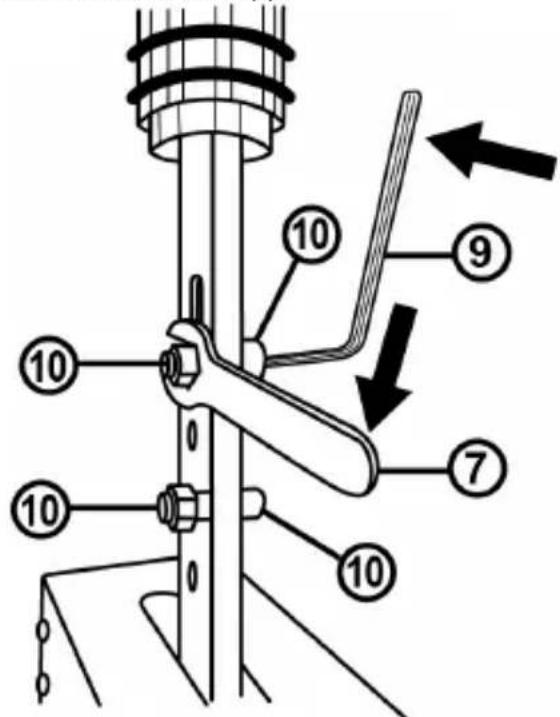

3. Montieren Sie den Hebel an den Befestigungsarmen mit den 2 BTR M8-Schrauben (10), 2 M8-

Muttern (10) und dem 6mm-Inbusschlüssel (9).4/16 SO STELLEN SIE DEN MODUS AUF HANDBREMSE Die TSS HANDBRAKE wird ab Werk im HANDBREMSEN-Modus ausgeliefert.

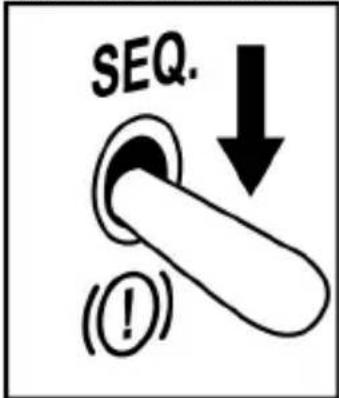

1. Stellen Sie den HANDBREMSEN Kippschalter (3) in die nach unten zeigende Position für den

HANDBREMSEN-Modus. Frontansicht der Schalterbasis

2. Diese Mechanik lässt Sie zwischen dem HANDBREMSEN und dem SEQUENZIELLEN

GANGSCHALT-Modus(4) hin- und herschalten. Die Mechanik der der HANDBREMSEN-Position ist werkseitig voreingestellt. Schalterbasis (links)

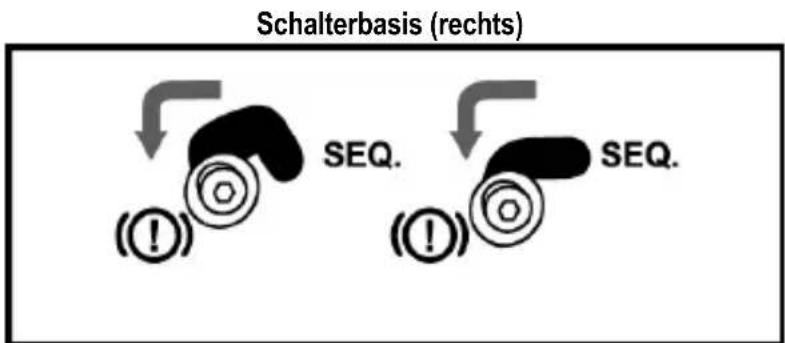

Schalterbasis (rechts)5/16 SO STELLEN SIE DEN MODUS AUF DIE SEQUENZIELLE GANGSCHALTUNG

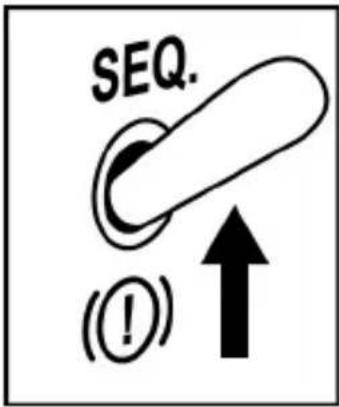

1. Stellen Sie den HANDBREMSEN Kippschalter (3) in die obere Position für den

SEQUENZIELLEN GANGSCHALT-Modus. Frontansicht der Schalterbasis

2. Um zwischen den Modi HANDBREMSE und SEQUENZIELLER GANGSCHALTUNG (4) hin- und

herzuschalten, benutzen Sie den 3 mm-Inbusschlüssel (8), um die mechanischen Stellschrauben (2 Schrauben, auf jeder Seite der Schalterbasis) zu lösen.

3. Stellen Sie diese 4 Schrauben (je 2 Schrauben auf jeder Seite der Basis) auf die SEQ-Position.

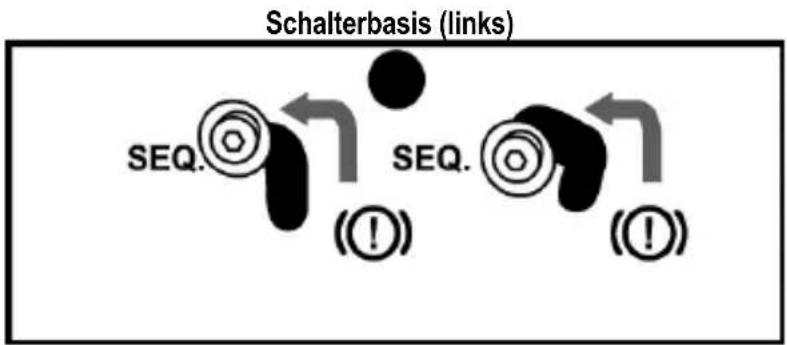

Schalterbasis (links)

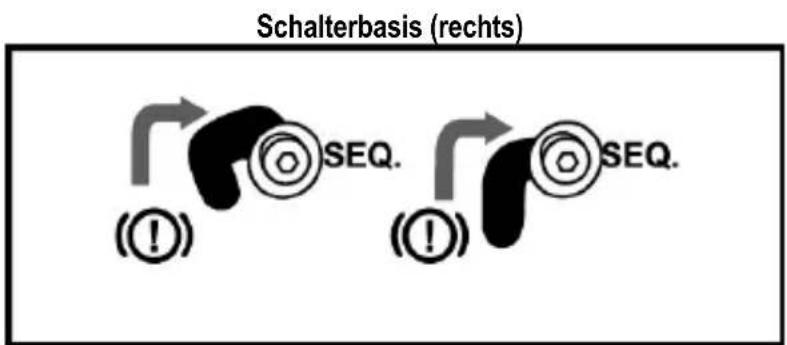

Schalterbasis (rechts)

4. Überprüfen Sie die Position dieser 4 Schrauben (je 2 Schrauben auf jeder Seite der Basis) und

ziehen Sie diese mit dem 3 mm-Inbusschlüssel (8) fest.6/16

SO INSTALLIEREN SIE DIE TSS HANDBRAKE

Die TSS HANDBRAKE kann mithilfe der M6-Bohrlöcher an den Seiten und an der Unterseite der Gerätebasis auf verschiedenen Trägermaterialien (separat zu erwerben) befestigt werden:

• 3 Bohrlöcher liegen auf jeder Seite der Gerätebasis.

• 3 Bohrlöcher liegen auf der rechten Seite der Gerätebasis.

• 8 Bohrlöcher liegen an der Unterseite der Gerätebasis.

Eine Anleitung für die Cockpit-Installation der TSS HANDBRAKE finden Sie auf https://support.thrustmaster.com. Gehen Sie auf Lenkräder / TSS HANDBRAKE und Template - Cockpit Setup.7/16

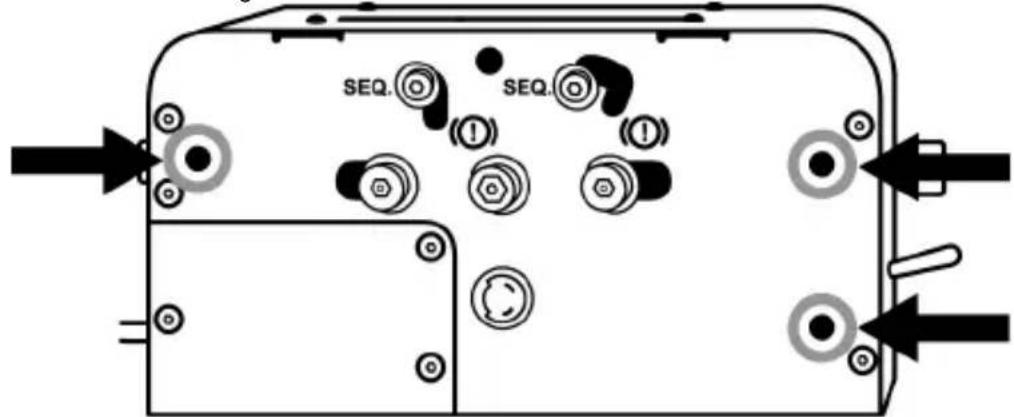

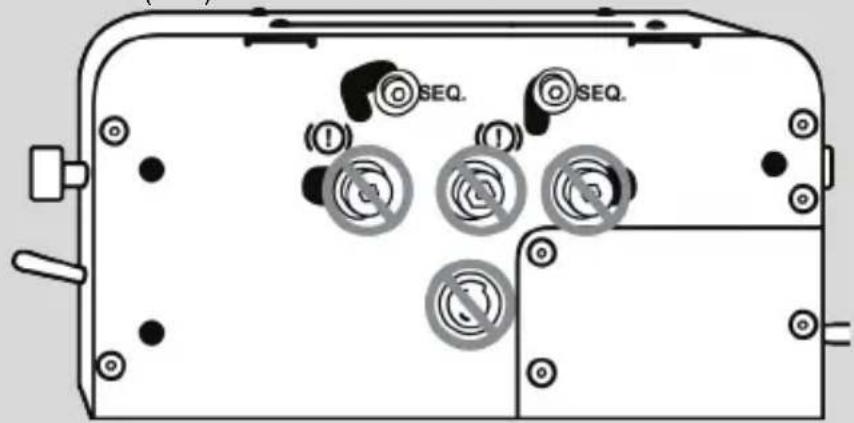

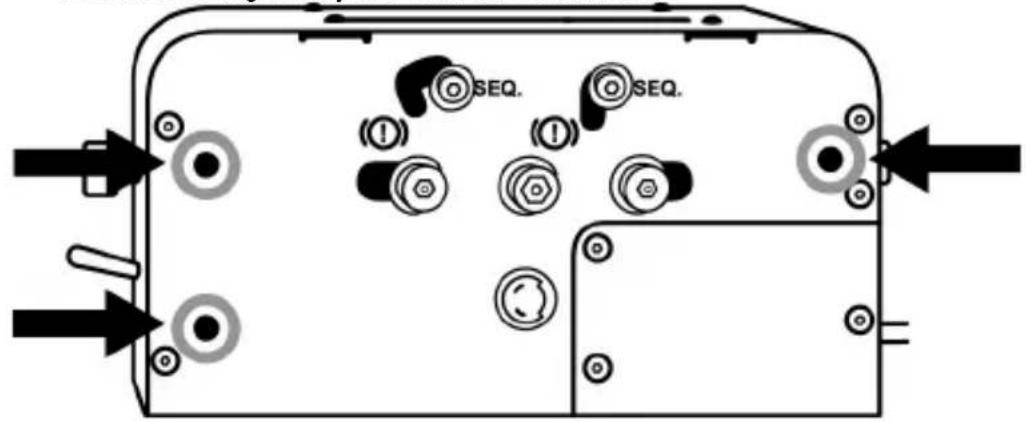

Lockern oder ziehen Sie, mit Ausnahme der Schrauben für die Umschaltmechanik zwischen HANDBREMSEN- und SEQUENZIELLEM GANGSCHALT-Modus (4), keine der Schrauben an der Gerätebasis der TSS HANDBRAKE an. Gerätebasis (links) = lockern bzw. ziehen Sie diese Schrauben niemals an:

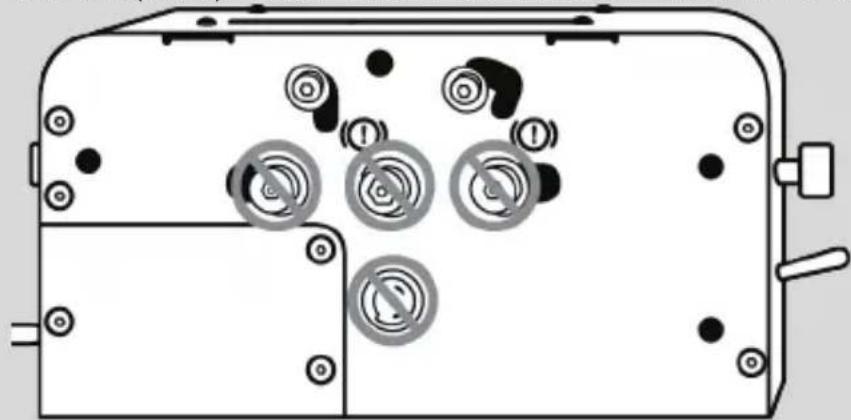

Gerätebasis (rechts) = lockern bzw. ziehen Sie diese Schrauben niemals an:

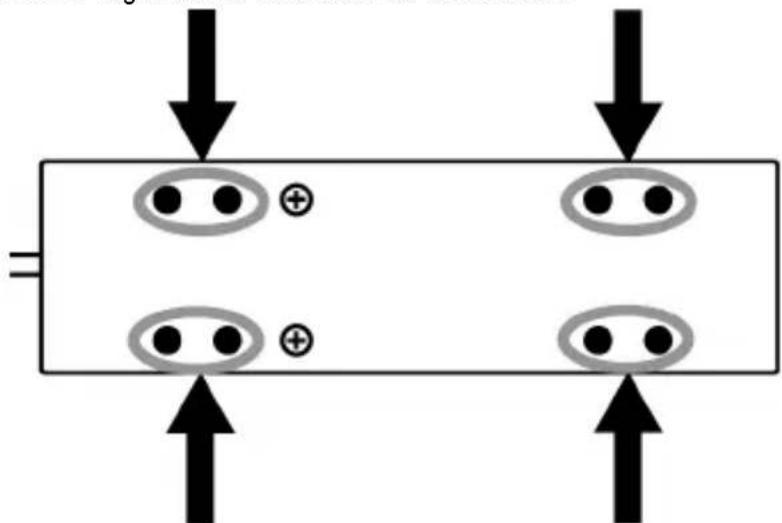

Front- und Rückansicht der Gerätebasis = lockern bzw. ziehen Sie diese Schrauben niemals an:8/16

INSTALLATIONSANLEITUNG FÜR PC

1. Gehen Sie auf https://support.thrustmaster.com

, um die aktuellen PC-Treiber herunterzuladen. Gehen Sie auf Lenkräder / TSS HANDBRAKE, wählen Sie dort „Drivers“ aus.

2. Sobald der Download abgeschlossen ist, führen Sie das Installationsprogramm aus und folgen Sie den

Anweisungen auf dem Bildschirm.

3. Wenn Sie dazu vom Installationsprogramm aufgefordert werden, schließen Sie die TSS HANDBRAKE

an einem der USB-Anschlüsse Ihres PCs mit dem abnehmbaren DIN USB-Kabel (6) an und schließen Sie die Installation des Treibers ab.

4. Klicken Sie auf “Beenden”, sobald die Installation abgeschlossen ist und starten Sie Ihren Computer

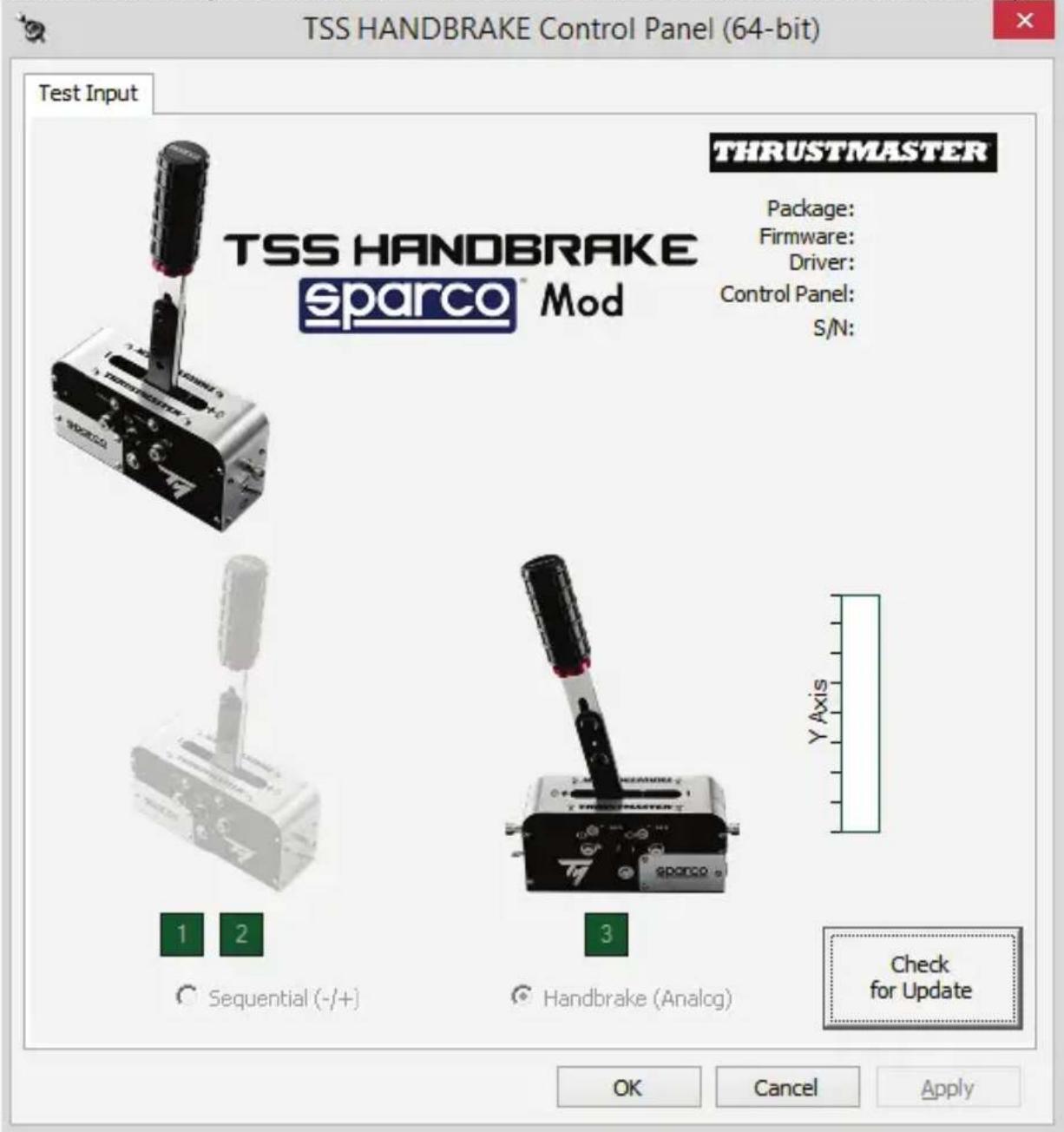

5. Wählen Sie Start / Programme / Thrustmaster / TH8 Shifter / Steuerkonsole, um das Controller-Fenster

zu öffnen. Das Controller-Fenster zeigt nun den Namen TSS HANDBRAKE Sparco® Mod an, mit dem Status OK.

6. Klicken Sie auf Eigenschaften, um die TSS HANDBRAKE in der Windows-Steuerkonsole anzuzeigen:9/16

Wenn die TSS HANDBRAKE am PC über das abnehmbare DIN USB-Kabel (6) mit einem USB-Anschluss verbunden ist, ist die TSS HANDBRAKE kompatibel: - Im HANDBREMSEN-Modus [Progressiv] und SEQUENZIELLEN Gangschalt-Modus [+/-]; - In allen Spielen, die Multi-USB, separate Handbremsen und Gangschalthebel unterstützen; - Mit allen Rennlenkrädern auf dem Markt.

Wenn die TSS HANDBRAKE am PC mit einem abnehmbaren Mini-DIN / auf DIN-Kabel (11) an der Rückseite eines kompatiblen Thrustmaster- Rennlenkrads angeschlossen ist, ist die TSS HANDBRAKE: - Nur im SEQUENZIELLEN GANGSCHALT-Modus [+/-] kompatibel; - kompatibel in allen Spielen (wenn die TSS HANDBRAKE mit den UP- und DOWN-Schaltwippen des Rennlenkrads kombiniert wird); - nur mit passenden Thrustmaster Rennlenkrad-Basen (TS-PC Racer, T-GT, T300, TS-XW Racer und T) kompatibel. WICHTIG: Sie müssen die Firmware Ihrer Rennlenkrad-Basis (TS-PC Racer, T-GT, T300, TS-XW Racer und TX) mit der neuesten Version aktualisieren, die unter https://support.thrustmaster.com/ verfügbar ist, um die TSS HANDBRAKE an die Rennlenkrad-Basis anschließen zu können.

Allgemeine Hinweise für den PC:

• Schließen Sie stets das Controller-Fenster durch Klick auf OK, bevor Sie Ihr Spiel starten.

• Die Version der Firmware der TSS HANDBRAKE wird im Steuerkonsolen-Tab oben rechts angezeigt.

• Wenn Sie sich für eine USB-Verbindung entscheiden, empfehlen wir Ihr Rennlenkrad und die TSS HANDBRAKE direkt über einen USB 2.0-Anschluss (nicht USB 3.0!) mit Ihrem PC zu verbinden, ohne einen Adapter zu benutzen. - In einigen Spielen können Sie 2 TSS HANDBRAKE-Geräte gleichzeitig verwenden:

• 1 TSS HANDBRAKE im HANDBREMSE-Modus;

• 1 TSS HANDBRAKE im SEQUENZIELLEN GANGSCHALT-Modus.10/16 INSTALLATION AUF DER PS4™ UND DER XBOX ONE® Auf PS4 ™ und Xbox One® ist die TSS HANDBRAKE mit den folgenden Rennlenkrad-Basen kompatibel:

• Thrustmaster T-GT und T300 auf PS4™

• Thrustmaster TS-XW Racer und TX auf Xbox One® WICHTIG: Um eine optimale Leistung der TSS HANDBRAKE auf PS4™ und Xbox One® zu gewährleisten, müssen Sie die Firmware Ihres Rennlenkrads (T-GT, T300, TS-XW Racer oder TX) mit der neuesten Version unter https://support.thrustmaster.com/ aktualisieren. Installation:

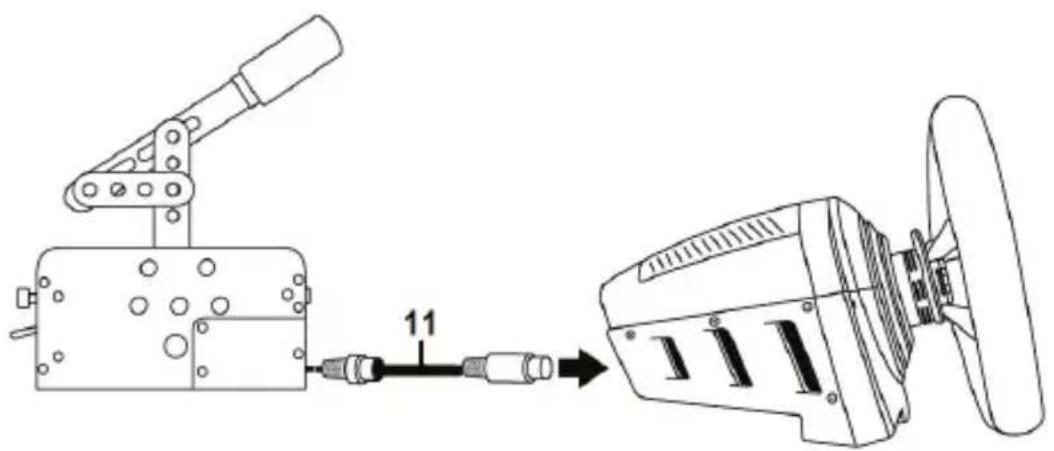

1. Mittels des abnehmbaren Kabels Mini-DIN auf DIN (11) verbinden Sie die TSS HANDBRAKE

direkt mit der Mini-DIN-Buchse auf der Rückseite Ihrer Rennlenkrad-Basis.

2. Verbinden Sie Ihr Rennlenkrad mit dem Controller.

SIE SIND JETZT SPIELBEREIT! Allgemeine Hinweise für PS4™ und Xbox One®: - Verwenden und verbinden Sie niemals das abnehmbare DIN auf USB-Kabel (6) auf der PS4™ und der Xbox One®. Die TSS-HANDBRAKE muss immer an einer kompatiblen Thrustmaster Rennlenkrad-Basis und nicht an die Konsole angeschlossen sein. - Wenn die TSS HANDBRAKE an eine kompatible Thrustmaster Rennlenkrad-Basis angeschlossen ist: - Der SEQUENZIELLE GANGSCHALT-Modus [+/-] funktioniert in allen Spielen, wenn er mit den UP und DOWN Schaltwippen des Rennlenkrads kombiniert ist. - Der HANDBREMSEN-Modus [Progressiv] funktioniert in allen Spielen, die die Handbremsen-Funktion unterstützen*.

• Eine Liste von PS4™ und Xbox One® Spielen, die mit Handbremsen kompatibel sind, finden Sie auf https://support.thrustmaster.com/ . Wählen Sie bitte im Abschnitt Lenkräder TM SIM HUB oder TSS Handbrake Sparco® Mod aus.11/16

ZUSAMMENFASSUNG DER ANSCHLUSSMÖGLICHKEITEN DER TSS

Anschlussoption der TSS HANDBRAKE

(HANDBREMSEN Modus und SEQUENZIELLER GANGSCHALT- Modus) Zum PC: Verwendung des abnehmbaren USB auf DIN-Steckers (6). Kompatibel mit allen Rennlenkrädern auf dem Markt.

(nur SEQUENZIELLER GANGSCHALT-Modus) Auf der Rückseite der Thrustmaster Rennlenkrad- Basis verwenden Sie das Kabel Mini-DIN auf DIN (11). PS4™ (HANDBREMSEN Modus und SEQUENZIELLER GANGSCHALT-Modus) Auf der Rückseite der Thrustmaster Rennlenkrad- Basis verwenden Sie das Kabel Mini-DIN auf DIN (11). XBOX ONE® (HANDBREMSEN Modus und SEQUENZIELLER GANGSCHALT-Modus) Auf der Rückseite der Thrustmaster Rennlenkrad- Basis verwenden Sie das Kabel Mini-DIN auf DIN (11).

SO AKTUALISIEREN SIE DIE FIRMWARE DER TSS HANDBRAKE Die Firmware der TSS HANDBRAKE-Basis kann aktualisiert werden (d.h. diese kann mit einer aktuelleren Version versehen werden, die über Produktverbesserungen verfügt). Um die Firmwareversion der TSS HANDBRAKE anzuzeigen und diese ggf. zu aktualisieren: greifen Sie mit Ihrem PC auf https://support.thrustmaster.com zu, wählen Sie unter Lenkräder / TSS HANDBRAKE den Abschnitt Firmware aus und folgen Sie den Anweisungen während des Download- und Installationsvorganges.12/16 ERWEITERTE SOFTWAREKALIBRIERUNG Der Kalibrierungsvorgang der TSS HANDBRAKE wird automatisch ausgeführt. Eine erweiterte Anwendung für Kalibrierungssoftware unter PC finden Sie auch unter https://support.thrustmaster.com : wählen Sie Lenkräder / TSS HANDBRAKE und dann Software aus. Diese Software erlaubt Ihnen folgende Anpassungen:

• Analoges Fahren im HANDBREMSEN-Modus

• Analoges Fahren im SEQUENZIELLEN GANGSCHALT-Modus. Nachdem die Einstellungen vorgenommen wurden, werden diese sofort im internen Speicher der TSS HANDBRAKE abgespeichert und sind demnach in allen Ihren Spielen verfügbar, egal ob auf PC, PS4™ oder Xbox One®. TIPPS & TRICKS (werden in dieser Anleitung nicht erläutert) Verschiedene Tipps und Tricks finden Sie auf der Website https://support.thrustmaster.com unter Lenkräder/ TSS HANDBRAKE.13/16 ECO-SYSTEM Die TSS HANDBRAKE ist auch mit anderen separat erhältlichen Zubehörteilen kompatibel:

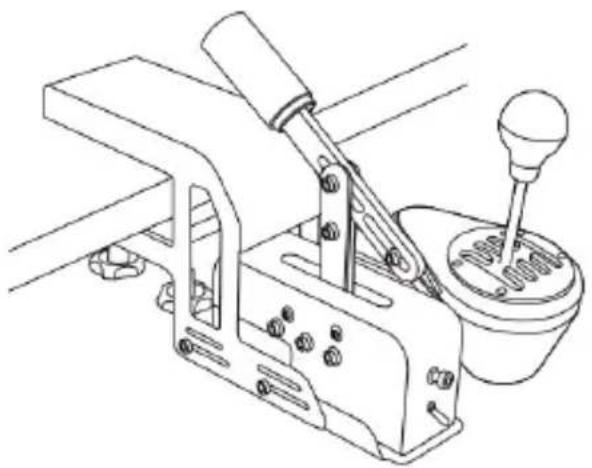

• Die TM RACING CLAMP: Eine stabile Halterung, mit der Spieler ihre TSS HANDBRAKE und ihre TH8A Gangschaltung ohne Cockpit direkt auf einem Tisch oder Schreibtisch befestigen können.

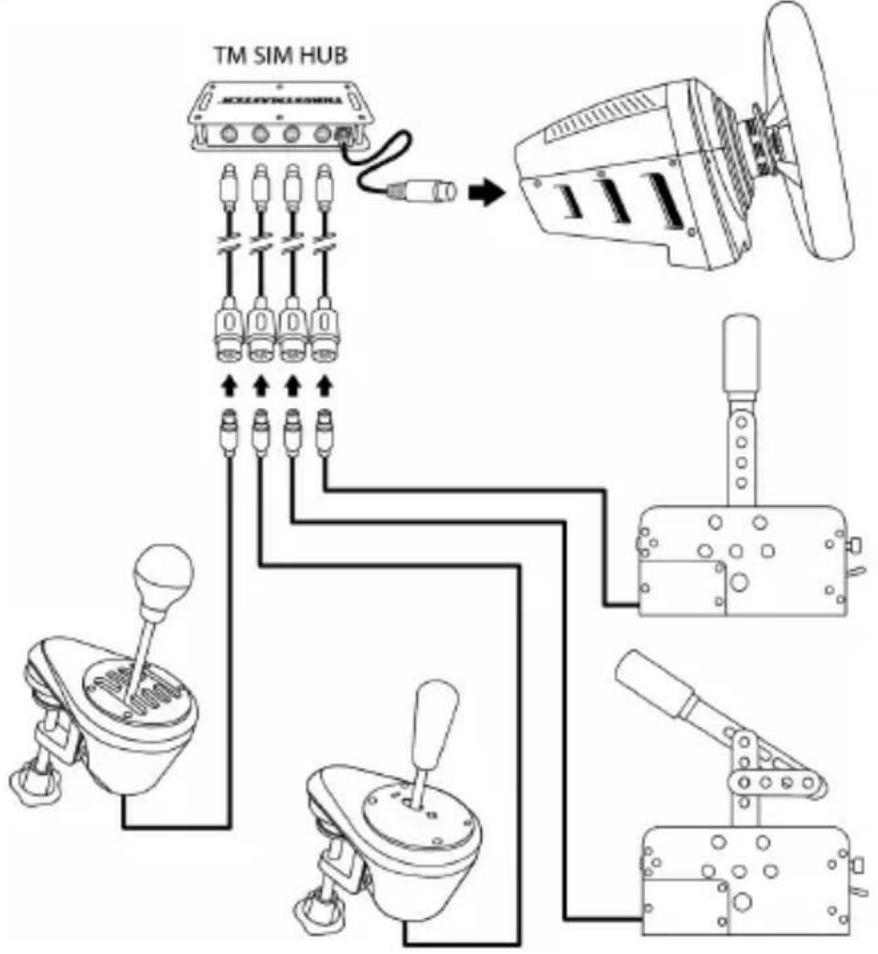

• Der TM SIM HUB: ein Hub, mit dem Benutzer bis zu vier Zubehörteile gleichzeitig direkt an den Mini- DIN-Anschluss anschließen können, der sich auf der Rückseite kompatibler Thrustmaster Rennlenkrad- Basen befindet.14/16 Kunden-Garantie-Information Guillemot Corporation S.A. mit Hauptfirmensitz in Place du Granier, B.P. 97143, 35571 Chantepie, France (fortfolgend “Guillemot”) garantiert Kunden weltweit, daß dieses Thrustmaster Produkt frei von Mängeln in Material und Verarbeitung für eine Gewährleistungsfrist ist, die mit der Frist für eine Mängelrüge bezüglich des Produktes übereinstimmt. In den Ländern der Europäischen Union entspricht diese einem Zeitraum von zwei (2) Jahren ab Kaufdatum des Thrustmaster Produktes. In anderen Ländern entspricht die Gewährleistungsfrist der zeitlichen Begrenzung für eine Mängelrüge bezüglich des Thrustmaster Produktes in Übereinstimmung mit anwendbarem Recht des Landes, in dem der Kunde zum Zeitpunkt des Erwerbs eines Thrustmaster Produktes wohnhaft ist. Sollte eine entsprechende Regelung in dem entsprechenden Land nicht existieren, umfasst die Gewährleistungspflicht einen Zeitraum von einem (1) Jahr ab dem originären Kaufdatum des Thrustmaster Produktes. Sollten bei dem Produkt innerhalb der Gewährleistungsfrist Defekte auftreten, kontaktieren Sie unverzüglich den technischen Kundendienst, der die weitere Vorgehensweise anzeigt. Wurde der Defekt bestätigt, muß das Produkt an die Verkaufsstelle (oder an eine andere Stelle, je nach Maßgabe des technischen Kundendienstes) retourniert werden. Im Rahmen dieser Garantie sollte das defekte Produkt des Kunden, je nach Entscheidung des technischen Kundendienstes, entweder ausgetauscht oder repariert werden. Sollte während der Garantiezeit das Thrustmaster Produkt einer derartigen Instandsetzung unterliegen und das Produkt während eines Zeitraums von mindestens sieben (7) Tagen nicht benutzbar sein, wird diese Zeit der restlichen Garantiezeit hinzugefügt. Diese Frist läuft ab dem Zeitpunkt, an dem der Wunsch des Verbrauchers bezüglich einer Intervention vorliegt oder ab dem Tag, an dem das fragliche Produkt zur Instandsetzung zur Verfügung steht, falls das Datum, an dem das Produkt zur Instandsetzung zur Verfügung steht, dem Datum des Antrags auf Intervention nachfolgt. Wenn nach geltendem Recht zulässig, beschränkt sich die volle Haftung von Guillemot und ihrer Tochtergesellschaften auf die Reparatur oder den Austausch des Thrustmaster Produktes (inklusive Folgeschäden). Wenn nach geltendem Recht zulässig, lehnt Guillemot alle Gewährleistungen der Marktgängigkeit oder Eignung für einen bestimmten Zweck ab. Der Gewährleistungsanspruch verfällt: (1) Falls das Produkt modifiziert, geöffnet, verändert oder ein Schaden durch unsachgemäßen oder missbräuchlichen Gebrauch hervorgerufen wurde, sowie durch Fahrlässigkeit, einen Unfall, Verschleiß oder irgendeinem anderen Grund – aber nicht durch Material- oder Herstellungsfehler (einschließlich, aber nicht beschränkt auf, die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht mitgeliefert wurden); (2) Falls das Produkt für eine andere Nutzung als zum privaten Hausgebrauch, einschließlich für professionelle oder kommerzielle Zwecke (z. B. Spielhallen, Training, Wettkämpfe) verwendet wird; (3) Im Falle der Nichteinhaltung der durch den technischen Support erteilten Anweisungen; (4) Durch Software. Die besagte Software ist Gegenstand einer speziellen Garantie; (5) Bei Verbrauchsmaterialien (Elemente, die während der Produktlebensdauer ausgetauscht werden, wie z. B. Einwegbatterien, Ohrpolster für ein Audioheadset oder für Kopfhörer); (6) Bei Accessoires (z. B. Kabel, Etuis, Taschen, Beutel, Handgelenk-Riemen); (7) Falls das Produkt in einer öffentlichen Versteigerung verkauft wurde.Diese Garantie ist nicht übertragbar. Die Rechte des Kunden in Übereinstimmung mit anwendbarem Recht bezüglich des Verkaufs auf Konsumgüter im Land der/der Kunden/Kundin wird durch diese Garantie nicht beeinträchtigt.15/16 Zusätzliche Gewährleistungsbestimmungen Während der Garantiezeit bietet Guillemot grundsätzlich keine Ersatzteile an, da der technische Kundendienst der einzige autorisierte Partner zum Öffnen und/oder Instandsetzen jedweden Thrustmaster-Produkts ist (mit Ausnahme von irgendwelchen Instandsetzungsprozeduren, die der Kunde nach Maßgabe des technischen Kundendienstes und durch schriftliche Instruktionen sowie der Zurverfügungstellung des/der eventuell erforderlichen Ersatzteil(s)(e) selbst in der Lage ist durchzuführen – zum Beispiel aufgrund der Einfachheit und einer nicht erforderlichen Geheimhaltung des Instandsetzungsverfahrens). Aufgrund seiner Innovationszyklen und um sein Know-how und seine Geschäftsgeheimnisse zu schützen, bietet Guillemot grundsätzlich keine Instandsetzungs-Benachrichtigung oder Ersatzteile für alle Thrustmaster Produkte an, deren Garantiezeit abgelaufen ist. Haftung Wenn nach dem anwendbaren Recht zulässig, lehnen Guillemot Corporation S.A. (fortfolgend "Guillemot") und ihre Tochtergesellschaften jegliche Haftung für Schäden, die auf eine oder mehrere der folgenden Ursachen zurückzuführen sind, ab: (1) das Produkt wurde modifiziert, geöffnet oder geändert; (2) Nichtbefolgung der Montageanleitung; (3) unangebrachte Nutzung, Fahrlässigkeit, Unfall (z. B. ein Aufprall); (4) normalem Verschleiß; (5) Die Verwendung des Produkts für jedwede andere Nutzung als zum privaten Hausgebrauch, einschließlich professionelle oder kommerzielle Zwecke (z. B. Spielhallen, Training, Wettkämpfe). Wenn nach anwendbarem Recht zulässig, lehnen Guillemot und seine Niederlassungen jegliche Haftung für Schäden, die nicht auf einen Material- oder Herstellungsfehler in Bezug auf das Produkt beruhen (einschließlich, aber nicht beschränkt auf, etwaige Schäden, die direkt oder indirekt durch Software oder durch die Kombination der Thrustmaster Produkte mit ungeeigneten Elementen, insbesondere Netzteile, Akkus, Ladegeräte, oder andere Elemente, die von Guillemot für dieses Produkt nicht geliefert wurden), ab. TECHNISCHER SUPPORT https://support.thrustmaster.com16/16 COPYRIGHT ©2021 Guillemot Corporation S.A. Alle Rechte vorbehalten. Thrustmaster

ist ein eingetragenes Warenzeichen der Guillemot Corporation S.A. PlayStation® ist eine eingetragene Marke von Sony Interactive Entertainment Inc. Windows® ist eine eingetragene Marke von Microsoft Corporation in den Vereinigten Staaten und/oder anderen Ländern. Sparco ist ein eingetragenes Warenzeichen der Sparco S.p.A. Alle anderen Handelsmarken sind im Besitz Ihrer jeweiligen Eigentümer. Illustrationen nicht verbindlich. Inhalte, Design und Spezifikationen können ohne vorherige Ankündigung geändert werden und können von Land zu Land unterschiedlich sein. Hergestellt in China. Hinweise zum Umweltschutz In der Europäischen Union: Dieses Produkt darf nach Ende seiner Lebensdauer nicht über den Hausmüll entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Gebrauchsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwertung, der stofflichen Verwertung oder anderen Formen von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Für alle anderen Länder: Bitte beachten Sie die lokalen Entsorgungsrichtlinien/- Gesetze bezüglich elektrischen und elektronischen Equipments. Wichtige Informationen. Die Farben und Verzierungen können abweichen. Plastikhalterungen und Aufkleber bitte vor der Nutzung des Produktes entfernen. www.thrustmaster.com

• Nur in der EU, dem Vereinigten Königreich und der Türkei anwendbar
