Soort product	Afzuigkap
Merk	ELICA
Model	BOX IN PLUS
Gebruik	Huishoudelijk
Installatieversie	Buitenafvoer of recirculatie met koolstoffilter
Minimale installatieafstand (elektrisch fornuis)	50 cm
Minimale installatieafstand (gas- of mengfornuis)	50 cm (meer indien gespecificeerd door de fabrikant van het fornuis)
Aantal snelheden	3 snelheden
Verlichting	Halogeen 12V-20W max G4 of LED naar gelang het model
Vetfilter	Metalen, vaatwasserbestendig
Reinigingsfrequentie vetfilter	Eén keer per maand
Koolstoffilter (recirculatie)	Circulair, maximaal elke 4 maanden vervangen
Lamptype	Halogeen 12V-20W max G4 (of LED)
Elektrische voeding	Zie typeplaatje (moet overeenkomen met de netspanning)
Materiaal	Metaal en glas (afhankelijk van model)
Buitenreiniging	Vochtige doek met neutraal schoonmaakmiddel, vermijd schuurmiddelen en alcohol
Veiligheid	Loskoppelen voor onderhoud, niet gebruiken zonder rooster, open vuur vermijden
Optionele accessoires	Koolstoffilter, afvoerslang
Repareerbaarheid	Erkende technische dienst voor stroomkabel en LED
Afmetingen	Niet gespecificeerd in de handleiding

Veelgestelde vragen - BOX IN PLUS ELICA

Wat is de minimale afstand tussen de afzuigkap en het fornuis?

De minimale afstand is 50 cm voor elektrische, gas- of mengfornuizen. Indien de instructies van het fornuis een grotere afstand specificeren, moet deze worden aangehouden.

Kan ik de afzuigkap in recirculatieversie gebruiken zonder koolstoffilter?

Nee, voor de recirculatieversie is een actief koolstoffilter verplicht om de lucht te ontgeuren voordat deze terug de kamer in wordt geblazen.

Hoe reinig ik het vetfilter?

Het metalen vetfilter wordt een keer per maand gereinigd, met de hand of in de vaatwasser op lage temperatuur en kort programma. Gebruik een niet-agressief schoonmaakmiddel.

Hoe vaak moet ik het koolstoffilter vervangen?

Het koolstoffilter moet na maximaal 4 maanden gebruik worden vervangen, omdat het niet kan worden gereinigd of geregenereerd.

Wat moet ik doen als de verlichting niet werkt?

Controleer eerst of de lampen goed vastzitten. Als het probleem aanhoudt, vervang de defecte lamp door een halogeenlamp 12V-20W max G4. Voor LED-modellen, neem contact op met de technische dienst.

Kan ik de afzuigkap gebruiken zonder het paneel of rooster?

Nee, de afzuigkap mag nooit worden gebruikt zonder dat het rooster of paneel correct is gemonteerd, omdat dit een risico vormt.

Welke schoonmaakproducten moet ik vermijden?

Vermijd schuurmiddelen en alcohol. Gebruik een vochtige doek met een neutraal vloeibaar schoonmaakmiddel om de buitenkant en het paneel te reinigen.

Hoe demonteer ik het paneel van de afzuigkap?

Trek het paneel stevig naar buiten om het van de bevestigingspunten te bevrijden. Om het terug te plaatsen, schuif het in de daarvoor bestemde uitsparingen.

Kan ik een afvoerbuis met kleinere diameter dan de flens installeren?

Nee, het gebruik van een kleinere diameter vermindert de zuigprestaties en verhoogt het geluid. De diameter moet gelijk zijn aan die van de aansluitflens.

Is de afzuigkap geschikt voor personen met beperkte capaciteiten?

Het apparaat is niet bedoeld voor gebruik door kinderen of personen met beperkte capaciteiten zonder toezicht. Kinderen moeten worden gecontroleerd om te voorkomen dat ze met het apparaat spelen.

GEBRUIKSAANWIJZING BOX IN PLUS ELICA

NL Montagevoorschriften en gebruiksaanwijzingen

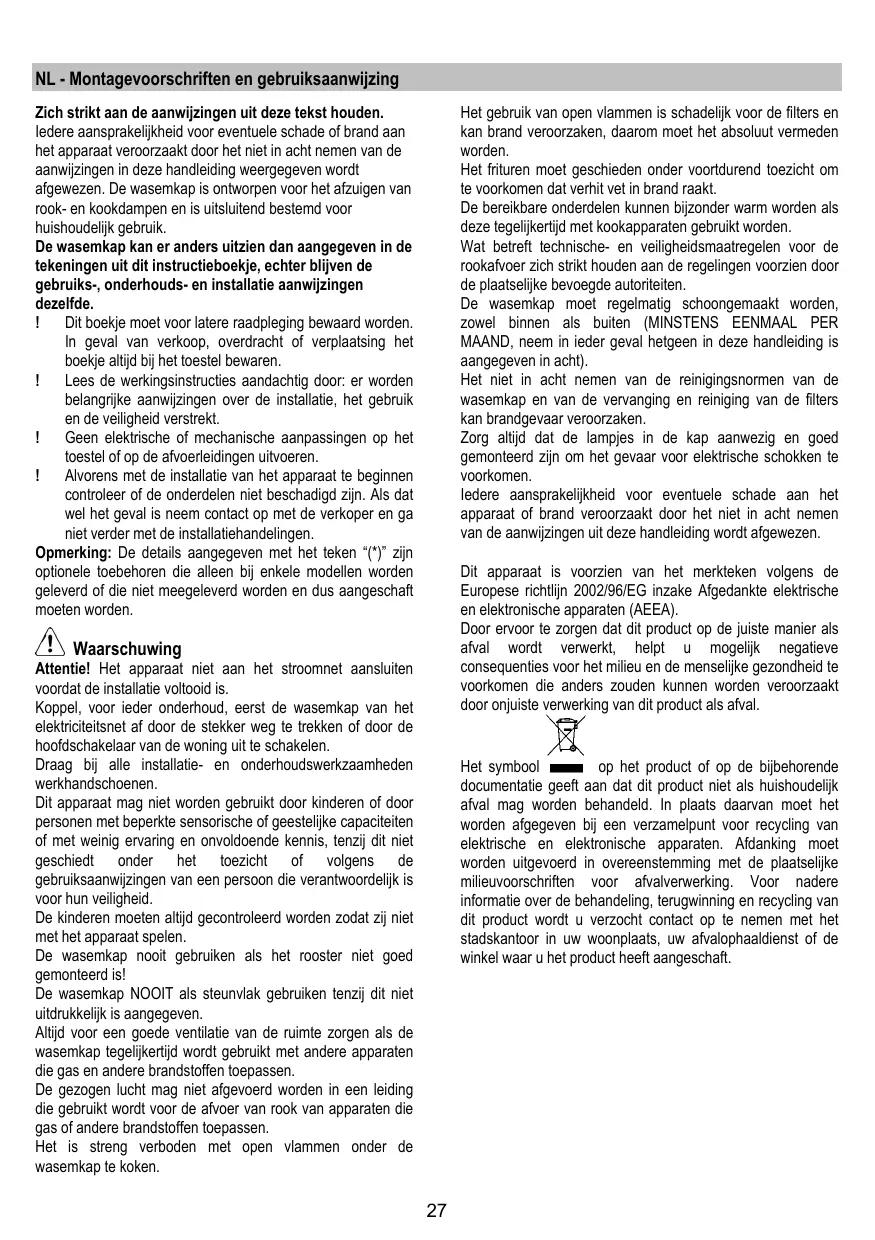

NL - Montagevoorschriften en gebruiksaanwijzing

Houd u strikt aan de aanwijzingen in deze tekst. Elke aansprakelijkheid voor eventuele schade of brand aan het apparaat, veroorzaakt door het niet in acht nemen van de aanwijzingen in deze handleiding, wordt afgewezen. De wasemkap is ontworpen voor het afzuigen van rook- en kookdampen en is uitsluitend bestemd voor huishoudelijk gebruik.

De wasemkap kan er anders uitzien dan aangegeven in de tekeningen uit dit instructieboekje, maar de gebruiks-, onderhouds- en installatieaanwijzingen blijven dezelfde.

! Dit boekje moet voor latere raadpleging bewaard worden. In geval van verkoop, overdracht of verplaatsing het boekje altijd bij het toestel bewaren. ! Lees de werkingsinstructies aandachtig door: er worden belangrijke aanwijzingen over de installatie, het gebruik en de veiligheid verstrekt. ! Geen elektrische of mechanische aanpassingen op het toestel of op de afvoerleidingen uitvoeren. ! Alvorens met de installatie van het apparaat te beginnen, controleer of de onderdelen niet beschadigd zijn. Als dat wel het geval is, neem contact op met de verkoper en ga niet verder met de installatiehandelingen.

Opmerking: De details aangegeven met het teken (*) zijn optionele toebehoren die alleen bij enkele modellen worden geleverd of die niet meegeleverd worden en dus aangeschaft moeten worden.

Waarschuwing

Attentie! Het apparaat niet aan het stroomnet aansluiten voordat de installatie voltooid is.

Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Draag bij alle installatie- en onderhoudswerkzaamheden werkhandschoenen.

Dit apparaat mag niet worden gebruikt door kinderen of door personen met beperkte sensorische of geestelijke capaciteiten of met weinig ervaring en onvoldoende kennis, tenzij dit niet geschiedt onder het toezicht of volgens de gebruiksaanwijzingen van een persoon die verantwoordelijk is voor hun veiligheid.

De kinderen moeten altijd gecontroleerd worden zodat zij niet met het apparaat spelen.

De wasemkap nooit gebruiken als het rooster niet goed gemonteerd is!

De wasemkap NOOIT als steunvlak gebruiken tenzij dit niet uitdrukkelijk is aangegeven.

Altijd voor een goede ventilatie van de ruimte zorgen als de wasemkap tegelijkertijd wordt gebruikt met andere apparaten die gas en andere brandstoffen toepassen.

De afgezogen lucht mag niet worden afgevoerd in een leiding die wordt gebruikt voor de afvoer van rook van apparaten die gas of andere brandstoffen gebruiken.

Het is ten strengste verboden om met open vuur onder de wasemkap te koken.

Het gebruik van open vuur is schadelijk voor de filters en kan brand veroorzaken. Dit moet daarom absoluut worden vermeden.

Het frituren moet onder voortdurend toezicht gebeuren om te voorkomen dat verhit vet in brand raakt.

De bereikbare onderdelen kunnen zeer heet worden wanneer ze samen met kookapparaten worden gebruikt.

Wat betreft technische en veiligheidsmaatregelen voor de rookafvoer, moet u zich strikt houden aan de voorschriften van de plaatselijke bevoegde autoriteiten.

De wasemkap moet regelmatig worden schoongemaakt, zowel aan de binnen- als buitenkant (minstens één keer per maand; houd in ieder geval rekening met de aanwijzingen in deze handleiding).

Het niet in acht nemen van de reinigingsvoorschriften voor de wasemkap en het niet vervangen of reinigen van de filters kan brandgevaar veroorzaken.

Zorg er altijd voor dat de lampjes in de kap aanwezig en goed gemonteerd zijn om het risico op elektrische schokken te voorkomen.

Elke aansprakelijkheid voor eventuele schade aan het apparaat of brand als gevolg van het niet in acht nemen van de aanwijzingen in deze handleiding wordt afgewezen.

Dit apparaat is voorzien van het merkteken volgens de Europese richtlijn 2002/96/EG inzake afgedankte elektrische en elektronische apparaten (AEEA).

Door ervoor te zorgen dat dit product op de juiste manier als afval wordt verwerkt, helpt u mogelijke negatieve gevolgen voor het milieu en de menselijke gezondheid te voorkomen die anders zouden kunnen ontstaan door onjuiste verwerking van dit product als afval.

Het symbool op het product of op de bijbehorende documentatie geeft aan dat dit product niet als huishoudelijk afval mag worden behandeld. In plaats daarvan moet het worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten. De afdanking moet worden uitgevoerd in overeenstemming met de plaatselijke milieuvoorschriften voor afvalverwerking. Voor meer informatie over de behandeling, terugwinning en recycling van dit product kunt u contact opnemen met de gemeente in uw woonplaats, uw afvalophaaldienst of de winkel waar u het product hebt gekocht.

Het gebruik

De kap is vervaardigd voor gebruik in de afzuigversie met afvoer naar buiten, of de filterende versie, met luchtcirculatie.

Uitvoering als afzuigend apparaat

De aangezogen rook en damp worden naar buiten geleid via een afvoerpijp die is aangesloten op de verbindingsring aan de bovenkant van de wasemkap.

Attentie: De afvoerpijp wordt hier niet bij geleverd en moet apart aangekocht worden.

De middellijn van de afvoerpijp moet even groot zijn als die van de verbindingsring.

De horizontale stukken van de buis moeten enigszins omhoog hellen (ongeveer 10°) om de lucht gemakkelijk naar buiten te voeren.

Noot: Als de wasemkap reeds is voorzien van een koolstoffilter, dan moet dit verwijderd worden.

Verbind de wasemkap aan wandafvoerpijpen en afvoeropeningen met dezelfde diameter als de luchtuitgang (verbindingsflens). Het gebruik van wandafvoerpijpen of afvoeropeningen met een kleinere diameter zal leiden tot een vermogensverlies en een sterke toename van het bedrijfsgeluid.

Iedere aansprakelijkheid hiervoor wordt afgewezen.

! De lengte van het afvoerkanaal moet zo kort mogelijk zijn. ! Gebruik zo min mogelijk bochten (maximaal toegestane hoek: 90°). Vermijd grote verschillen in doorsnede. ! Gebruik een buis met een zo glad mogelijke binnenkant. Het gebruikte materiaal moet volgens norm zijn.

Filtrerende versie

Hiervoor is het voldoende een, bij uw leverancier verkrijgbare, koolstoffilter te gebruiken.

De afgezogen lucht wordt ontvet en gefilterd voordat zij weer teruggeblazen wordt in het vertrek via het bovenste rooster.

Het installeren

De minimum afstand tussen het kookvlak van het fornuis en het laagste deel van de afzuigkap mag niet onder de 50 cm liggen, in geval van een elektrisch fornuis en 50 cm in geval van een gas- of gemengd fornuis.

Indien in de installatie-aanwijzing van het gaskooktoestel een grotere afstand wordt aangegeven, moet hiermee rekening worden gehouden.

Elektrische aansluiting

De netspanning moet overeenkomen met de spanning die vermeld staat op het etiket met eigenschappen, aan de binnenkant van de wasemkap. Als de wasemkap een stekker heeft, moet deze in een stopcontact worden gestoken dat voldoet aan de geldende voorschriften, op een ook na de installatie goed bereikbare plaats. Heeft de kap geen stekker (rechtstreekse verbinding met het net) of is deze ook na de installatie niet goed te bereiken, dan moet er een tweepolige schakelaar worden geplaatst die volledige ontkoppeling van het net garandeert in het geval van een overspanning van klasse III, in overeenstemming met de installatienormen.

Attentie! Alvorens de wasemkap aan het voedingsnet aan te sluiten, controleer of deze goed functioneert; controleer altijd of de voedingskabel goed gemonteerd is.

Attentie! De voedingskabel moet door de bevoegde technische assistentiedienst worden vervangen om ieder risico te voorkomen.

Montage

Voor de installatie:

• Controleer of het aangeschafte product, qua afmetingen, geschikt is voor de gekozen installatieplaats.
• Verwijder het/de koolstoffilter(s) (*) indien meegeleverd (zie ook het betreffende hoofdstuk). Dit/deze moet(en) alleen gemonteerd worden als de afzuigkap als filterend apparaat gebruikt wordt.
• Controleer of er, voor het vervoer, in de afzuigkap voorwerpen zijn geplaatst (bijvoorbeeld zakjes met schroeven ( ), garantiebewijs ( ) enz.). Indien deze voorwerpen aanwezig zijn, haal ze eruit en bewaar ze goed.
• Indien mogelijk, ontkoppel en verwijder de meubelen onder en rond de installatieruimte om de achterwand / het plafond gemakkelijk te bereiken. Indien niet mogelijk, alle betreffende onderdelen afdekken om deze te beschermen. Kies een vlak oppervlak, plaats een afscherming en zet hierop de wasemkap en de meegeleverde onderdelen.
• Controleer tevens of er in de buurt van de installatieruimte (op een, ook met gemonteerde kap, goed bereikbare plaats) een stopcontact aanwezig is en of er de mogelijkheid bestaat voor de verbinding aan een rookafvoer naar buiten (alleen voor het afzuigende apparaat). Voer alle nodige werkzaamheden aan de muur uit (bijv.: een elektriciteitsstopcontact en/of een doorvoeropening voor de afvoerpijp).

Indien panelen en/of wanden en/of zijkastjes aanwezig zijn, controleer of er voldoende ruimte is om de afzuigkap te monteren en controleer of het bedieningspaneel gemakkelijk bereikt kan worden.

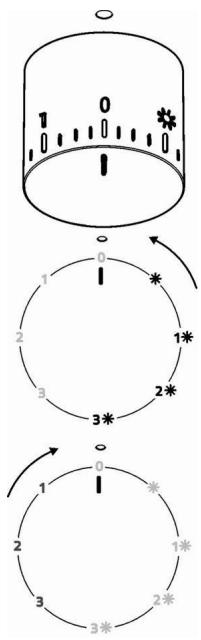

Werking

In geval van een sterkere dampconcentratie een hogere zuigkracht gebruiken.

We raden aan de afzuigkap 5 minuten voordat men begint te koken aan te doen en deze nog ongeveer 15 minuten nadat men geëindigd heeft aan te laten.

Altijd de dampverzamelaars (A) volledig openen.

	Licht AAN
1	Snelheid 1 Licht AAN
2	Snelheid 2 Licht AAN
3	Snelheid 3 Licht AAN
0	UIT
1	Snelheid 1 Licht UIT
2	Snelheid 2 Licht UIT
3	Snelheid 3 Licht UIT

Onderhoud

Attentie! Koppel, voor ieder onderhoud, eerst de wasemkap van het elektriciteitsnet af door de stekker weg te trekken of door de hoofdschakelaar van de woning uit te schakelen.

Schoonmaak

De kap moet regelmatig schoongemaakt worden, zowel binnen als buiten (tenminste met dezelfde regelmaat waarmee de vetfilters gereinigd worden). Gebruik voor het reinigen een doek die u vochtig maakt met een beetje neutraal vloeibaar reinigingsmiddel. Gebruik geen producten die schuurmiddelen bevatten.

GEEN ALCOHOL GEBRUIKEN!

Attentie: Als u deze aanwijzingen m.b.t. reiniging van het apparaat en vervanging resp. reiniging van de filters niet opvolgt, kan dat tot brand leiden. Deze aanwijzingen beslist opvolgen!

De fabrikant is niet aansprakelijk voor schade aan de motor of schade t.g.v. brand die het gevolg zijn van ondeskundig onderhoud of het niet opvolgen van de bovengenoemde veiligheidsvoorschriften.

Paneel

Demontage:

Trek het paneel naar buiten toe en maak het los uit alle bevestigingspunten.

Reiniging:

Het paneel moet met dezelfde regelmaat als het vetfilter gereinigd worden; gebruik een vochtige doek met een neutraal reinigingsmiddel.

Gebruik geen schurende producten. GEBRUIK GEEN ALCOHOL!

Montage:

Het paneel moet ingevoerd worden in de daarvoor bestemde pinnen op het oppervlak van de kap.

Attentie! Controleer altijd of het paneel goed op zijn plaats vastzit.

Vetfilter

afb. 1-7

Houdt de vetdeeltjes vast.

Het metalen vetfilter moet eenmaal per maand worden gereinigd met neutrale reinigingsmiddelen, met de hand of in de vaatwasmachine op lage temperatuur en met een kort programma. Door hem in de vaatwasmachine te wassen kan het metalen vetfilter ontkleuren, maar dit is niet van invloed op de eigenschappen, die blijven niet veranderen.

Om het vetfilter te demonteren trekt u aan de veerbelaste ontgrendelingshandgreep.

Koolstoffilter (alleen voor filterend apparaat)

afb. 6

Houdt de lastige kookgeuren vast.

De verzadiging van het koolstoffilter vindt plaats na een min of meer geprolongeerd gebruik en hangt af van het soort koken en de regelmaat waarmee de vetfilters worden gewassen. In ieder geval moet het filter minstens om de 4 maanden vervangen worden.

Het kan NIET gewassen of opnieuw gebruikt worden.

Rond koolstoffilter

Plaats een filter aan de zuigzijde ter bedekking van beide roosters die als bescherming van het draaionderdeel van de motor dienen, daarna met de wijzers van de klok meedraaien. Voor de demontage in de tegenovergestelde richting draaien.

Vervanging lampjes

afb.9

Sluit de stroom af.

Attentie! Alvorens de lampjes aan te raken, controleer eerst of ze koud zijn.

Vervang het beschadigde lampje met een lampje van hetzelfde soort zoals aangegeven op het typeplaatje of op het apparaat zelf in de buurt van het lampje.

1. Haal de bescherming weg door het op te lichten met een kleine schroevendraaier of iets dergelijks.
2. Vervang het kapotte lampje.

Gebruik alleen halogeenlampjes van 12V -20W max - G4, en zorg ervoor dat u ze niet met de blote hand aanraakt.

1. Sluit de lampenkap weer (klikt op zijn plaats).

Als de verlichting niet werkt, controleer dan of de lampjes goed op hun plaats zitten alvorens de assistentiedienst te bellen.

- Uitvoering met LED lampen

De kap is voorzien van een verlichtingssysteem gebaseerd op de LED-technologie.

De LED's zorgen voor een optimale verlichting, voor een 10 maal langere tijdsduur ten opzichte van de traditionele lampjes en een elektriciteitsbesparing van wel 90%.

Voor de vervanging neem contact op met de technische assistentie.
