BOX IN PLUS - Dunstabzugshaube ELICA - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	ELICA
Modell	BOX IN PLUS
Verwendung	Haushalt
Installationsversion	Abluft oder Umluft mit Aktivkohlefilter
Mindestinstallationsabstand (Elektroherd)	50 cm
Mindestinstallationsabstand (Gas- oder Mischherd)	50 cm (mehr, wenn vom Hersteller des Kochfeldes angegeben)
Anzahl der Geschwindigkeitsstufen	3 Stufen
Beleuchtung	Halogen 12V-20W max G4 oder LED je nach Modell
Fettfilter	Metall, spülmaschinengeeignet
Reinigungshäufigkeit des Fettfilters	Einmal pro Monat
Aktivkohlefilter (Umluft)	Rund, maximal alle 4 Monate austauschen
Lampentyp	Halogen 12V-20W max G4 (oder LED)
Stromversorgung	Siehe Typenschild (muss der Netzspannung entsprechen)
Material	Metall und Glas (je nach Modell)
Außenreinigung	Feuchtes Tuch mit neutralem Reinigungsmittel, keine Scheuermittel oder Alkohol
Sicherheit	Vor Wartung Netzstecker ziehen, nicht ohne Gitter verwenden, offene Flammen vermeiden
Optionales Zubehör	Aktivkohlefilter, Abluftschlauch
Reparierbarkeit	Autorisierter Kundendienst für Netzkabel und LED
Abmessungen	Nicht in der Anleitung angegeben

Häufig gestellte Fragen - BOX IN PLUS ELICA

Wie groß ist der Mindestabstand zwischen Dunstabzugshaube und Kochfeld?

Der Mindestabstand beträgt 50 cm für Elektro-, Gas- und Mischkochfelder. Wenn die Anweisungen des Kochfeldes einen größeren Abstand vorschreiben, ist dieser einzuhalten.

Kann ich die Dunstabzugshaube im Umluftbetrieb ohne Aktivkohlefilter verwenden?

Nein, für den Umluftbetrieb ist ein Aktivkohlefilter zwingend erforderlich, um die Luft zu desodorieren, bevor sie wieder in den Raum geleitet wird.

Wie reinige ich den Fettfilter?

Der Metallfettfilter wird einmal im Monat von Hand oder in der Spülmaschine bei niedriger Temperatur und im Kurzprogramm gereinigt. Verwenden Sie ein mildes Reinigungsmittel.

Wie oft muss ich den Aktivkohlefilter austauschen?

Der Aktivkohlefilter muss nach maximal 4 Monaten Nutzungsdauer ausgetauscht werden, da er nicht gereinigt oder regeneriert werden kann.

Was tun, wenn die Beleuchtung nicht funktioniert?

Überprüfen Sie zuerst, ob die Lampen richtig eingerastet sind. Wenn das Problem weiterhin besteht, ersetzen Sie die defekte Lampe durch eine Halogenlampe 12V-20W max G4. Bei LED-Modellen wenden Sie sich an den technischen Kundendienst.

Kann ich die Dunstabzugshaube ohne die Blende oder das Gitter verwenden?

Nein, die Dunstabzugshaube darf niemals benutzt werden, ohne dass das Gitter oder die Blende korrekt montiert ist, da dies ein Risiko darstellt.

Welche Reinigungsmittel sollte ich vermeiden?

Vermeiden Sie Scheuermittel und Alkohol. Verwenden Sie ein feuchtes Tuch mit einem neutralen Flüssigreiniger für die Außenreinigung und die Blende.

Wie demontiere ich die Blende der Dunstabzugshaube?

Ziehen Sie die Blende kräftig nach außen, um sie von den Befestigungspunkten zu lösen. Zum Wiedereinbau setzen Sie sie in die vorgesehenen Aussparungen ein.

Kann ich einen Abluftschlauch mit kleinerem Durchmesser als den Stutzen installieren?

Nein, die Verwendung eines kleineren Durchmessers verringert die Saugleistung und erhöht das Geräusch. Der Durchmesser muss dem des Anschlussstutzens entsprechen.

Ist die Dunstabzugshaube für Personen mit eingeschränkten Fähigkeiten geeignet?

Das Gerät ist nicht für die Verwendung durch Kinder oder Personen mit eingeschränkten Fähigkeiten ohne Aufsicht bestimmt. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

BEDIENUNGSANLEITUNG BOX IN PLUS ELICA

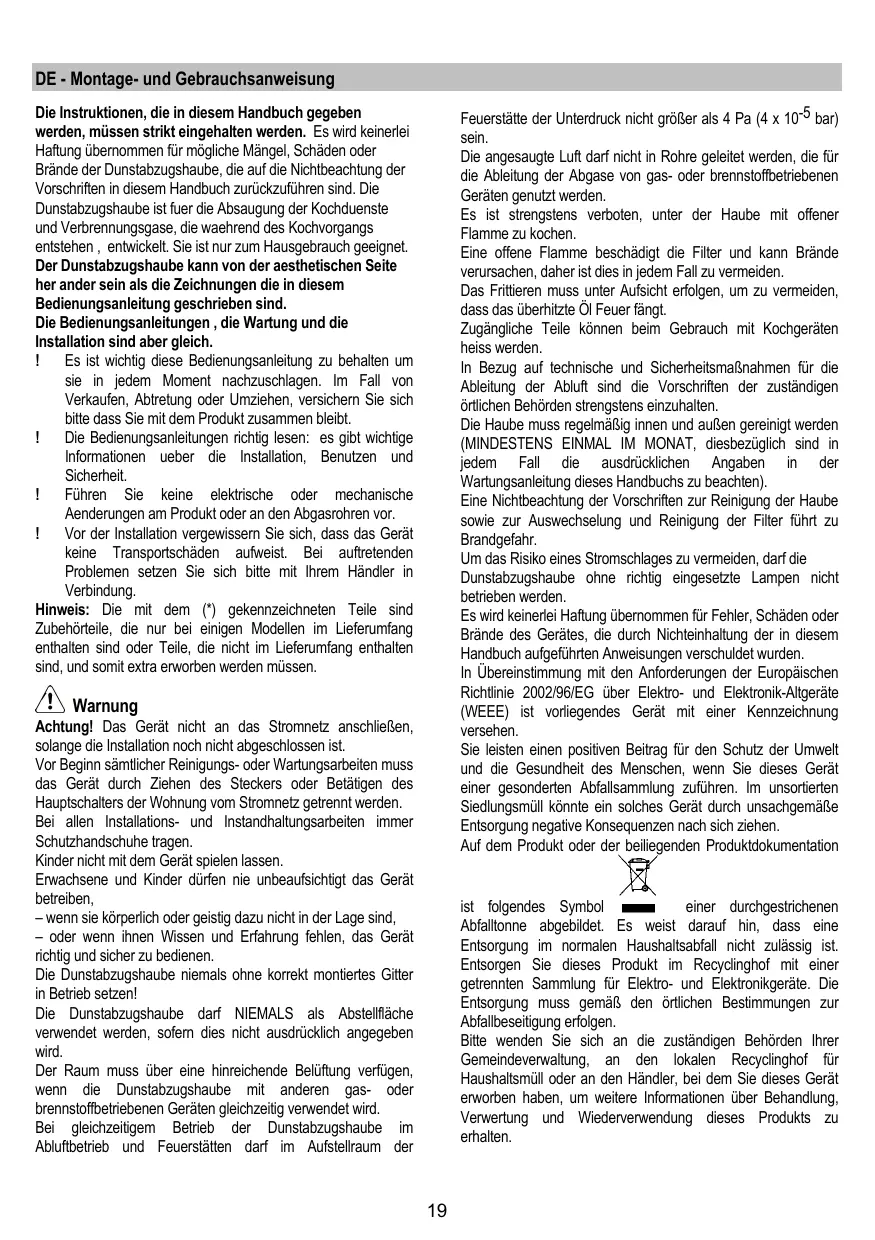

DE Montage- und Gebrauchsanweisung

Die Anweisungen in diesem Handbuch müssen strikt eingehalten werden. Es wird keinerlei Haftung für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube übernommen, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube ist für die Absaugung der Kochdünste und Verbrennungsgase, die während des Kochvorgangs entstehen, entwickelt. Sie ist nur zum Hausgebrauch geeignet. Die Dunstabzugshaube kann von der ästhetischen Seite her anders sein als die Zeichnungen, die in dieser Bedienungsanleitung gezeigt werden. Die Bedienungsanleitung, die Wartung und die Installation sind aber gleich.

! Es ist wichtig, diese Bedienungsanleitung aufzubewahren, um sie in jedem Moment nachschlagen zu können. Im Falle von Verkauf, Abtretung oder Umzug stellen Sie bitte sicher, dass sie beim Produkt bleibt. ! Lesen Sie die Bedienungsanleitung sorgfältig: Sie enthält wichtige Informationen zur Installation, zum Gebrauch und zur Sicherheit. ! Führen Sie keine elektrischen oder mechanischen Änderungen am Produkt oder an den Abgasrohren durch. Vor der Installation vergewissern Sie sich, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit Ihrem Händler in Verbindung.

Hinweis: Die mit dem (*) gekennzeichneten Teile sind Zubehörteile, die nur bei einigen Modellen im Lieferumfang enthalten sind oder Teile, die nicht im Lieferumfang enthalten sind und daher extra erworben werden müssen.

Warnung

Achtung! Das Gerät nicht an das Stromnetz anschließen, solange die Installation noch nicht abgeschlossen ist.

Vor Beginn sämtlicher Reinigungs- oder Wartungsarbeiten muss das Gerät durch Ziehen des Steckers oder Betätigen des Hauptschalters der Wohnung vom Stromnetz getrennt werden.

Bei allen Installations- und Instandhaltungsarbeiten immer Schutzhandschuhe tragen.

Kinder nicht mit dem Gerät spielen lassen.

Erwachsene und Kinder dürfen nie unbeaufsichtigt das Gerät betreiben,

• wenn sie körperlich oder geistig dazu nicht in der Lage sind,
• oder wenn ihnen Wissen und Erfahrung fehlen, das Gerät richtig und sicher zu bedienen.

Die Dunstabzugshaube niemals ohne korrekt montiertes Gitter in Betrieb setzen!

Die Dunstabzugshaube darf NIEMALS als Abstellfläche verwendet werden, sofern dies nicht ausdrücklich angegeben wird.

Der Raum muss über eine hinreichende Belüftung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.

Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und Feuerstätten im Aufstellraum der

Feuerstätte darf der Unterdruck nicht länger als 4 Pa (4 x 10^-5 bar) betragen.

Die angesaugte Luft darf nicht in Rohre geleitet werden, die für die Ableitung der Abgase von gas- oder brennstoffbetriebenen Geräten genutzt werden.

Es ist strengstens verboten, unter der Haube mit offener Flamme zu kochen.

Eine offene Flamme beschädigt die Filter und kann Brände verursachen; dies ist in jedem Fall zu vermeiden.

Das Frittieren muss unter Aufsicht erfolgen, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

Zugängliche Teile können beim Gebrauch mit Kochgeräten heiß werden.

In Bezug auf technische und Sicherheitsmaßnahmen für die Ableitung der Abluft sind die Vorschriften der zuständigen örtlichen Behörden strengstens einzuhalten.

Die Haube muss regelmäßig innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT; diesbezüglich sind in jedem Fall die ausdrücklichen Angaben in der Wartungsanleitung dieses Handbuchs zu beachten).

Eine Nichtbeachtung der Vorschriften zur Reinigung der Haube sowie zur Auswechselung und Reinigung der Filter führt zu Brandgefahr.

Um das Risiko eines Stromschlages zu vermeiden, darf die Dunstabzugshaube ohne richtig eingesetzte Lampen nicht betrieben werden.

Es wird keinerlei Haftung übernommen für Fehler, Schäden oder Brände des Gerätes, die durch Nichteinhaltung der in diesem Handbuch aufgeführten Anweisungen verschuldet wurden.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (WEEE) ist das vorliegende Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie diese Geräte einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden Produktdokumentation

ist das folgende Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieses Produkts zu erhalten.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines an den Abluftstutzen anzubringenden Rohres ins Freie geleitet.

Das Abluftrohr wird hierbei nicht geliefert und soll separat angekauft werden.

Das Abluftrohr muss denselben Durchmesser wie der Abluftstutzen aufweisen.

Das Abluftrohr muss in waagrechter Lage leicht nach außen geneigt sein (ca. 10%), damit die Luft ungehindert ins Freie abgeleitet werden kann.

Hinweis: Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit demselben Durchmesser wie der Luftausgang verbinden (Anschlussflansch). Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung. Jegliche Verantwortung diesbezüglich wird daher abgelehnt! Ein möglichst kurzes Rohr verwenden. Ein Rohrsystem mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°). Starke Änderungen des Rohrdurchmessers sind zu vermeiden. Die Innenfläche des Rohrs muss so glatt wie möglich sein. Verwenden Sie ausschließlich Rohre aus zugelassenen Materialien.

Umluftbetrieb

Es ist ein Aktivkohlefilter zu benutzen, der beim Fachhändler erhältlich ist.

Der Aktiv-Kohlefilter reinigt die angesaugte Luft von Fettpartikeln und Kochdünsten, bevor diese durch das obere Gitter in die Küche zurückströmt.

Befestigung

Der Abstand zwischen der Abstellfläche auf dem Kochfeld und der Unterseite der Dunstabzugshaube darf 50 cm im Fall von elektrischen Kochfeldern und 50 cm im Fall von Gas- oder kombinierten Herden nicht unterschreiten.

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Elektrischer Anschluss

Die Netzspannung muss der Spannung entsprechen, die auf dem Betriebsdatenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose auch nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter auch nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

Hinweis! Vor der Inbetriebnahme muss sichergestellt sein, dass die Netzversorgungsleitung (Steckdose) ordnungsgemäß montiert wurde.

Hinweis! Zur Vermeidung von Gefahren darf die Auswechslung des Stromkabels nur vom autorisierten Kundendienst vorgenommen werden.

Montage

Bevor Sie mit der Montage beginnen:

• Überprüfen Sie, dass das erworbene Produkt von der Höhe her dem Bereich entspricht, in dem es angebracht werden soll. Entfernen Sie den/die Aktivkohlefilter (^*) falls vorhanden (siehe hierzu auch den entsprechenden Absatz "Wartung"). Der/die Aktivkohlefilter wird/werden nur wieder in die Dunstabzugshaube eingesetzt, wenn diese im Umluftbetrieb verwendet werden soll.
• Vergewissern Sie sich, dass sich im Inneren der Dunstabzugshaube (aus Transportgründen) kein im Lieferumfang enthaltenes Material (zum Beispiel Tüten mit Schrauben ( ), die Garantie ( ), usw.) befindet; falls vorhanden, entfernen Sie diese und heben Sie sie auf.
• Falls möglich, entfernen Sie die Möbel unter und um die Dunstabzugshaube herum, um besseren Zugriff auf die hintere Wand/Decke zu haben, wo die Haube angebracht wird. Sonst legen Sie eine Schutzabdeckung auf die Kochplatte, Arbeitsfläche, sowie die Möbel und Wände, um sie vor Schäden oder Schmutz zu schützen. Wählen Sie eine ebene Oberfläche, um die Einheit zusammenzubauen. Decken Sie diese Oberfläche mit einer Schutzfolie ab und legen Sie die Dunstabzugshaube sowie alle im Lieferumfang enthaltenen Teile darauf. Vergewissern Sie sich zudem, dass in der Höhe der Fläche, an der die Dunstabzugshaube angebracht werden soll (eine Fläche, die auch nach der Montage der Dunstabzugshaube weiter zugänglich sein muss), eine Steckdose vorhanden ist und es möglich ist, die Dunstabzugshaube an eine Vorrichtung zum Ableiten der Dämpfe ins Freie anzuschließen (nur Abluftbetrieb).
• Führen Sie alle notwendigen Arbeiten durch (z.B.: Einbau einer Steckdose und/oder Anbringen eines Loches für den Durchgang des Abluftrohres).

Im Fall von Abdeckungen und/oder Wänden und/oder seitlichen Schranken vergewissern Sie sich bitte, dass genügend Raum vorhanden ist, um die Dunstabzugshaube anzubringen und dass Sie jederzeit Zugriff auf das Bedienfeld haben.

Betrieb

Bei starker Dampfentwicklung die höchste Betriebsstufe einschalten. Es wird empfohlen, die Dunstabzugshaube schon fünf Minuten vor Beginn des Kochvorganges einzuschalten und sie nach dessen Beendigung noch ungefähr 15 Minuten weiterlaufen zu lassen.

Die Klappe (A) immer ausklappen.

Bild 10

	Licht ON
1	Geschwindigkeitsstufe 1 Licht ON
2	Geschwindigkeitsstufe 2 Luce ON
3	Geschwindigkeitsstufe 3 Licht ON
0	OFF
1	Geschwindigkeitsstufe 1 Licht OFF
2	Geschwindigkeitsstufe 2 Licht OFF
3	Geschwindigkeitsstufe 3 Licht OFF

Wartung

Hinweis! Vor jeder Reinigung und Pflege ist die Dunstabzugshaube durch Ziehen des Netzsteckers oder Ausschalten der Sicherung stromlos zu machen.

Reinigung

Die Dunstabzugshaube muss sowohl innen als auch außen regelmäßig gereinigt werden (etwa in denselben Intervallen, wie die Wartung der Fettfilter). Zur Reinigung ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. Keine Produkte verwenden, die Scheuermittel enthalten.

KEINEN ALKOHOL VERWENDEN!

Achtung: Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und zum Wechsel bzw. zur Reinigung der Filter kann zum Brand führen. Diese Anweisungen sind unbedingt zu beachten!

Der Hersteller übernimmt keine Haftung für irgendwelche Schäden am Motor oder Brandschäden, die auf eine unsachgemäße Wartung oder Nichteinhaltung der oben angeführten Sicherheitsvorschriften zurückzuführen sind.

Panel

Bild 8

Ausbau:

Das Panel kräftig nach außen ziehen und es an allen Punkten, an denen es befestigt ist, aushaken.

Reinigung:

Das Panel muss genauso oft gereinigt werden wie die Fettfilter; verwenden Sie dazu ein mit flüssigem, neutralem Reinigungsmittel getränktes Tuch.

Vermeiden Sie den Gebrauch von scheuernden Reinigungsmitteln. VERWENDEN SIE KEINEN ALKOHOL!

Einbau:

Das Panel wird auf die Bolzen gedrückt, die dazu auf der Oberfläche der Dunstabzugshaube angebracht sind, bis es überall eingerastet ist.

Achtung! Vergewissern Sie sich immer, dass das Panel gut befestigt ist.

Fettfilter

Bild 1-7

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Der Metallfettfilter muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine abfärben, was seine Filtereigenschaften jedoch in keiner Weise beeinträchtigt.

Zwecks Demontage der Fettfilter den Aushakgriff ziehen.

Aktivkohlefilter (nur bei der Umluftversion)

Bild 6

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Je nach der Benetzungsdauer des Herdes und der Häufigkeit der Reinigung des Fettfilters tritt nach einer mehr oder weniger langen Benutzungsdauer die Sättigung des

Aktivkohlefilters auf. Auf jeden Fall muß der Filtereinsatz mindestens alle 4 Monate ausgewechselt werden.

Er kann nicht gereinigt oder erneut aktiviert werden.

Runde Aktivkohlefilter

Links und rechts vom Motorlaufrad je einen Kohlefilter auf das Schutzgitter auflegen und zum Befestigen den Zentralgriff P im Uhrzeigersinn drehen.

Zum Ausbau den Zentralgriff P entgegen dem Uhrzeigersinn drehen.

Ersetzen der Lampen

Bild 9

Das Gerät vom Stromnetz nehmen.

Hinweis: Vor Berühren der Lampen sich vergewissern, dass sie abgekühlt sind.

Ersetzen Sie die defekte Lampe durch eine neue des gleichen

Typs und gleicher Leistung, wie im Typenschild angegeben

1. Die Lampenabdeckung mit Hilfe eines kleinen Schlitzschraubenziehers oder ähnlichem entfernen.
2. Die defekte Lampe auswechseln.

Ausschließlich Halogenlampen mit 12V - 20W max - G4 verwenden und darauf achten, diese nicht mit den Händen zu berühren.

1. Die Lampenabdeckung wieder schließen (Schnappverschluss).

Sollte die Beleuchtung nicht funktionieren, erst kontrollieren, ob die Lampen einwandfrei eingesetzt sind, bevor man sich an den Kundendienst wendet.

- Modell mit LED-Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet.

Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben eine Lebensdauer, die das Zehnfache der traditionellen Lichter beträgt und bieten eine Energieersparnis bis zu 90%.

Um die LEDs durch neue zu ersetzen, setzen Sie sich bitte mit dem Kundendienst in Verbindung.

Den Fettfilter an der Unterseite der Dunstabzugshaube anbringen, danach den Filter im Uhrzeigersinn drehen.

Zum Entfernen den Filter gegen den Uhrzeigersinn drehen.

Lampenwechsel

Das Gerät vom Stromnetz trennen.

Achtung! Vor dem Berühren der Lampen muss man sich vergewissern, dass sie abgekühlt sind.

Die defekte Lampe durch eine neue desselben Typs ersetzen, wie auf dem Etikett angegeben, oder gemäß der Anleitung zur Lampe.

1. Befestigen Sie das Gerät mit einer Schraube oder einem geeigneten Werkzeug.
2. Schützen Sie die Trennwand.

Verwenden Sie eine Halogenlampe mit 12V-20W, Typ G4, und berühren Sie sie nicht mit den Händen.

1. Schließen Sie die Abdeckung (Klemmenabdeckung).

Wenn das Beleuchtungssystem nicht funktioniert, überprüfen Sie die Installation der Lampe in der Fassung, bevor Sie sich an den technischen Support wenden.

LED-Lampenmodell

Die Leuchte ist mit einem LED-Beleuchtungssystem ausgestattet.

Die LED-Leuchten bieten eine lange Lebensdauer, sind stoßfest und sparen bis zu 90% Energie.

Für den Austausch wenden Sie sich an den technischen Kundendienst.
